Projet CFD : Naca 23012

Binôme n°3:

ABIVEN David

BREMILTS Benoît

Projet CFD 2004

travail r alis
Travail réalisé
  • Objectifs de notre binôme
  • Prise en main des logiciels
  • Modélisation du profil sous Gambit
  • Calculs et Analyse sous Fluent
  • Essai en soufflerie
  • Comparaison & Validation
objectif de notre bin me
Objectif de notre binôme

Poursuivre l’étude déjà menée par la première partie du groupe:

  • Faire les calculs sur le NACA 23012 pour des angles de 10, 11, 12, 13, 14, 15° (Evolution du décrochage à 20m/s) et à 18° pour déterminer les Cx et Cz
  • Faire des relevés en soufflerie pour comparer nos résultats
prise en main des logiciels
Prise en main des logiciels
  • Gambit pour la modélisation
  • Fluent pour les calculs et l’exploitation
  • Prise en main rapide grâce à la transmission de l’expérience des groupes précédents
  • Aide des tutoriaux et des professeurs.
mod lisation du profil
Modélisation du profil
  • Récupération du fichier Mesh du binôme précédent
  • Récupération des paramètres de maillage
  • Modification de l’orientation
  • Création du maillage
d tails sur le maillage
Détails sur le maillage

20m/s

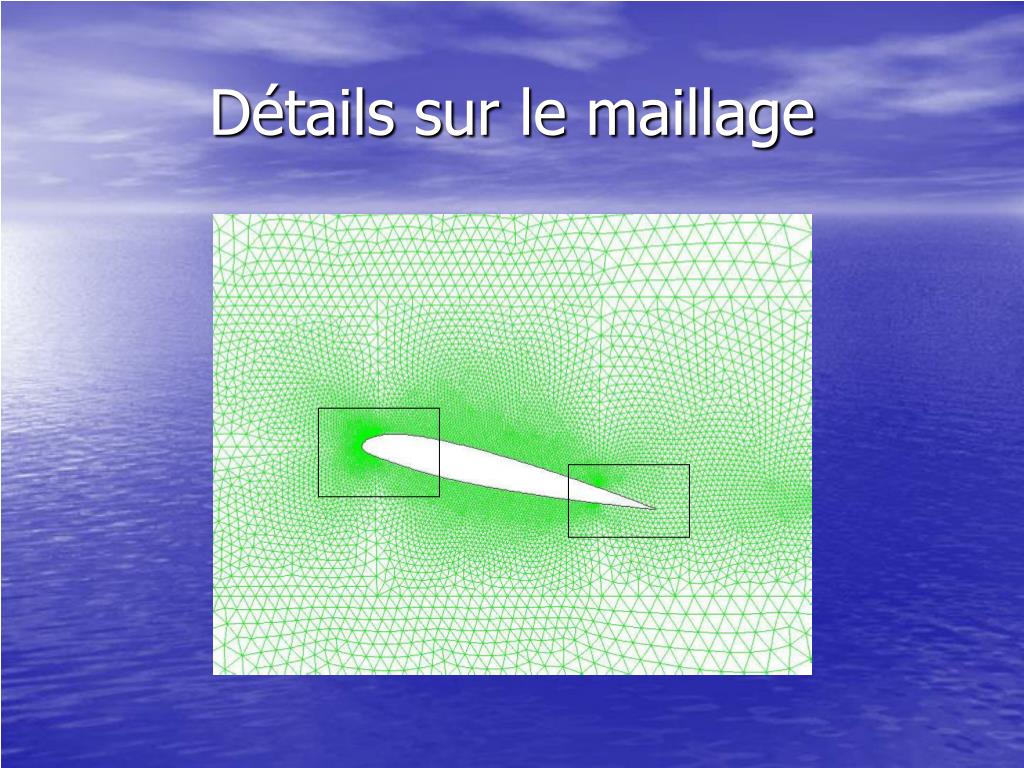

Le NACA 23012 et son environnement

d tails sur le maillage2
Détails sur le maillage

Bord d’attaque de profil

d tails sur le maillage3
Détails sur le maillage

Bord de fuite du profil

d tails sur le maillage4
Détails sur le maillage

Diminution de la taille des éléments avec l’éloignement du profil

d tails sur le maillage5
Détails sur le maillage

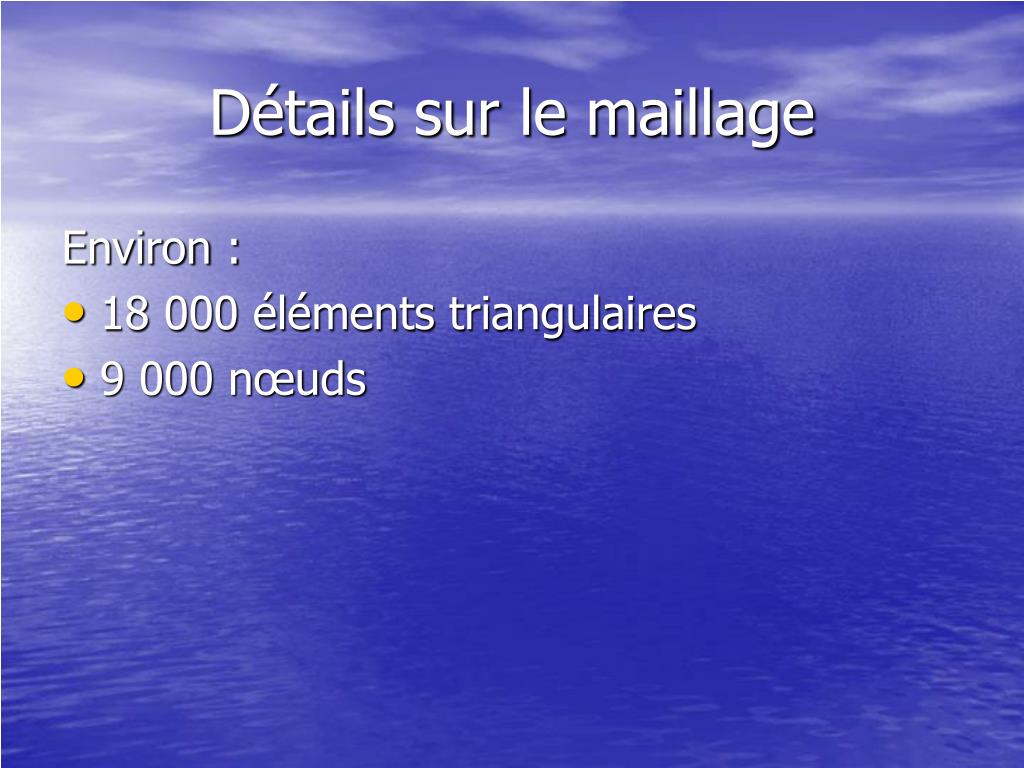

Environ :

  • 18 000 éléments triangulaires
  • 9 000 nœuds
calculs sous fluent
Calculs sous Fluent
  • Après modélisation sous Gambit
  • Nos Paramètres:

- 2D

- Vitesse: 20 m/s

- Rugosité: Nulle

- Pression Atmosphérique: 101300 Pa

- Température: 288K

(Température et Pression lors de l’utilisation)

temps de calcul
Temps de Calcul
  • Longtemps au département de MécaFlu (de l’ordre de quelques heures)
  • Rapide sur un ordinateur personnel

(temps inférieur à la demie heure)

  • De 200 à 1000 itérations
analyse sous fluent
Analyse sous Fluent

Sortie de cartes pour chaque angle:

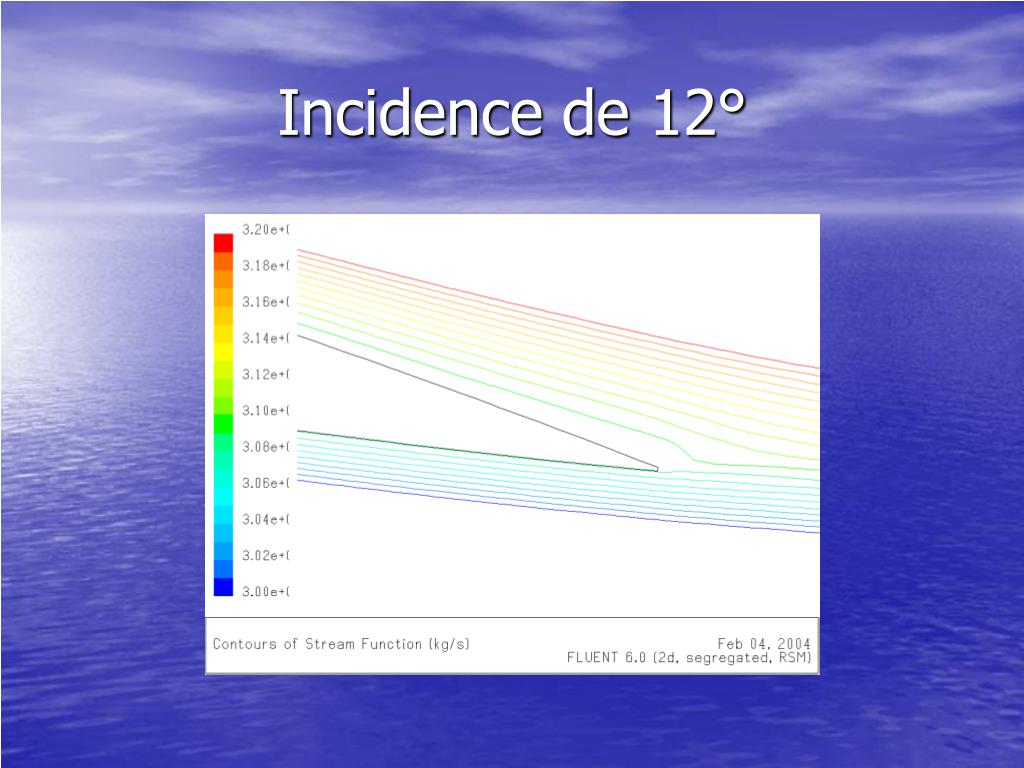

- Lignes de courants (Stream Fonction)

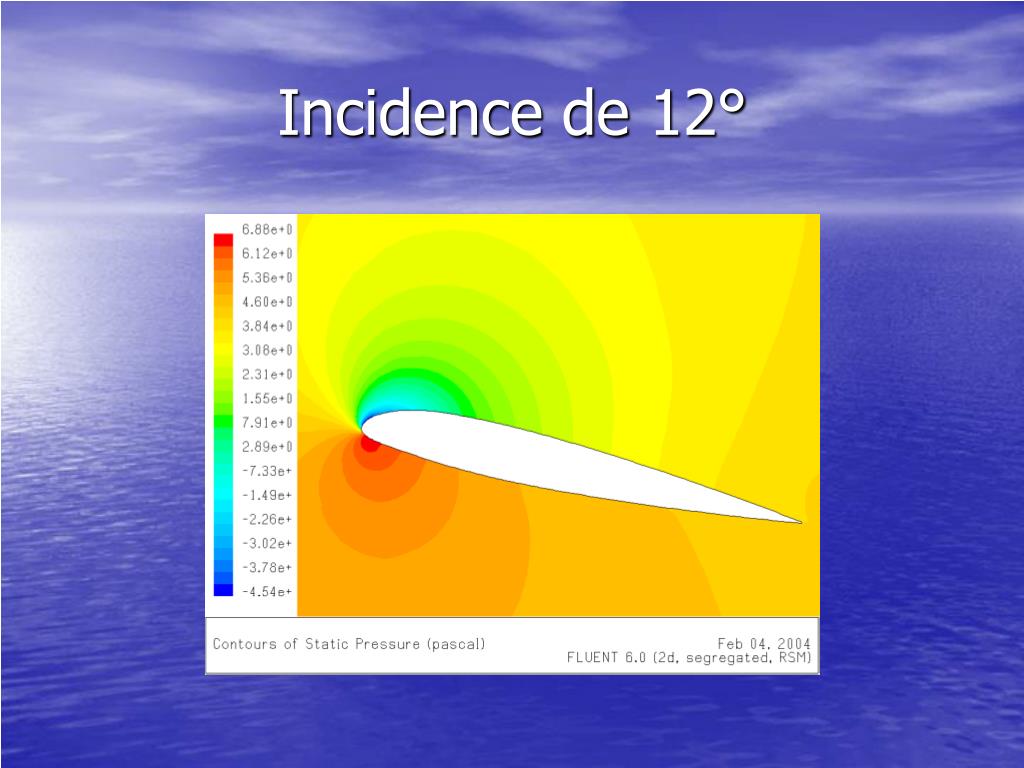

- Pression Statique (Static Pressure)

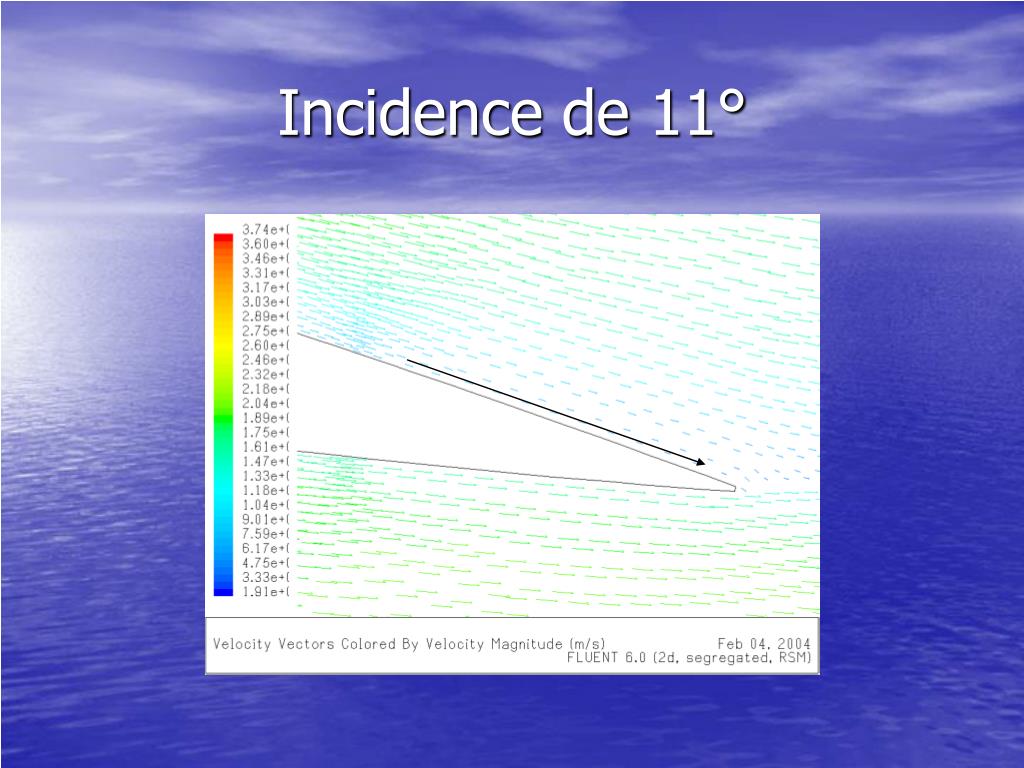

- Vecteurs Vitesse

Calculs des Cx et Cz

analyse sous fluent1
Analyse sous Fluent

Pour différentes incidences

- Avant décrochage: 10°, 11°, 12°, 13°, 14°

- Décrochage: 15°

- Après décrochage: 18°

incidence de 108

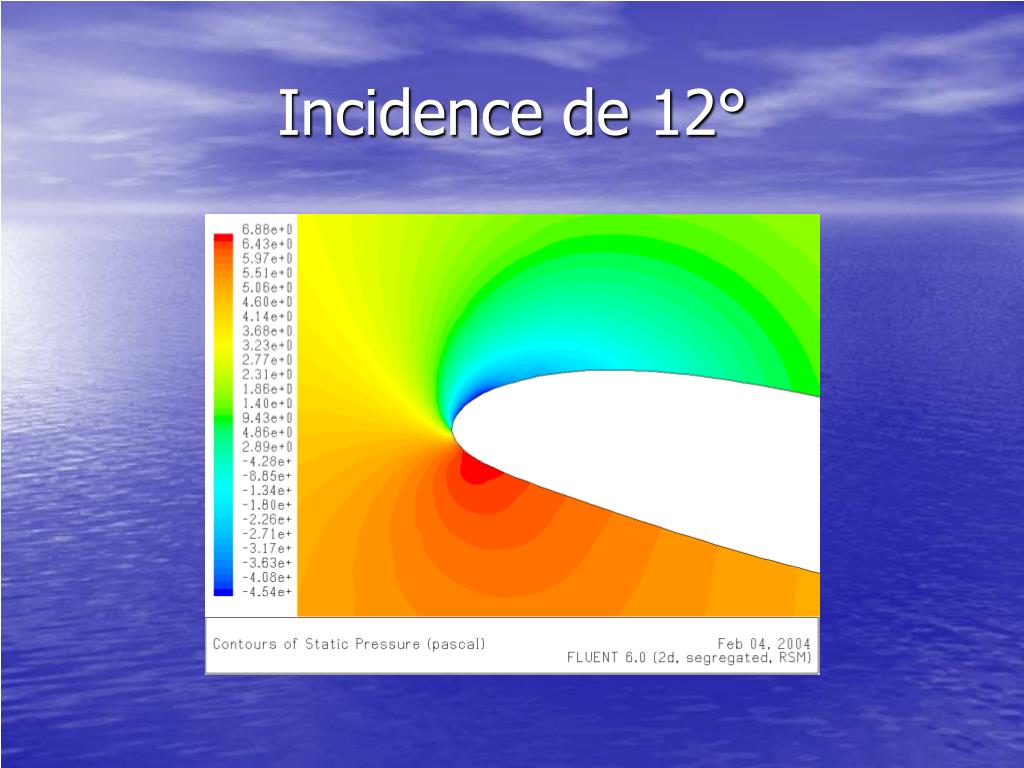

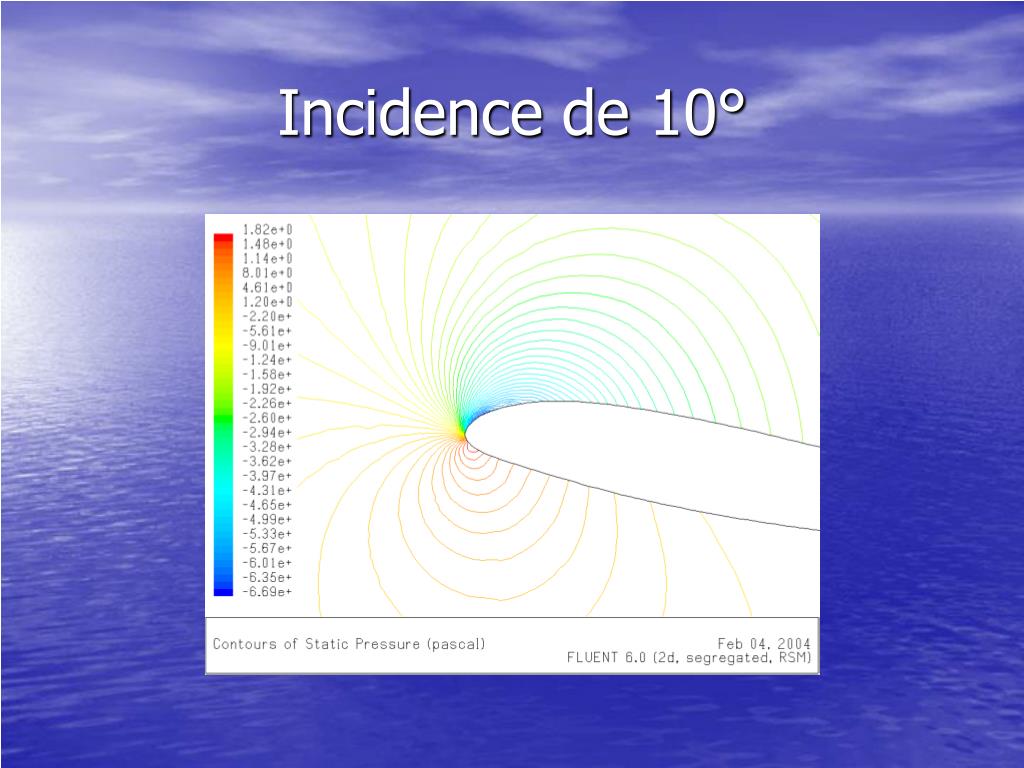

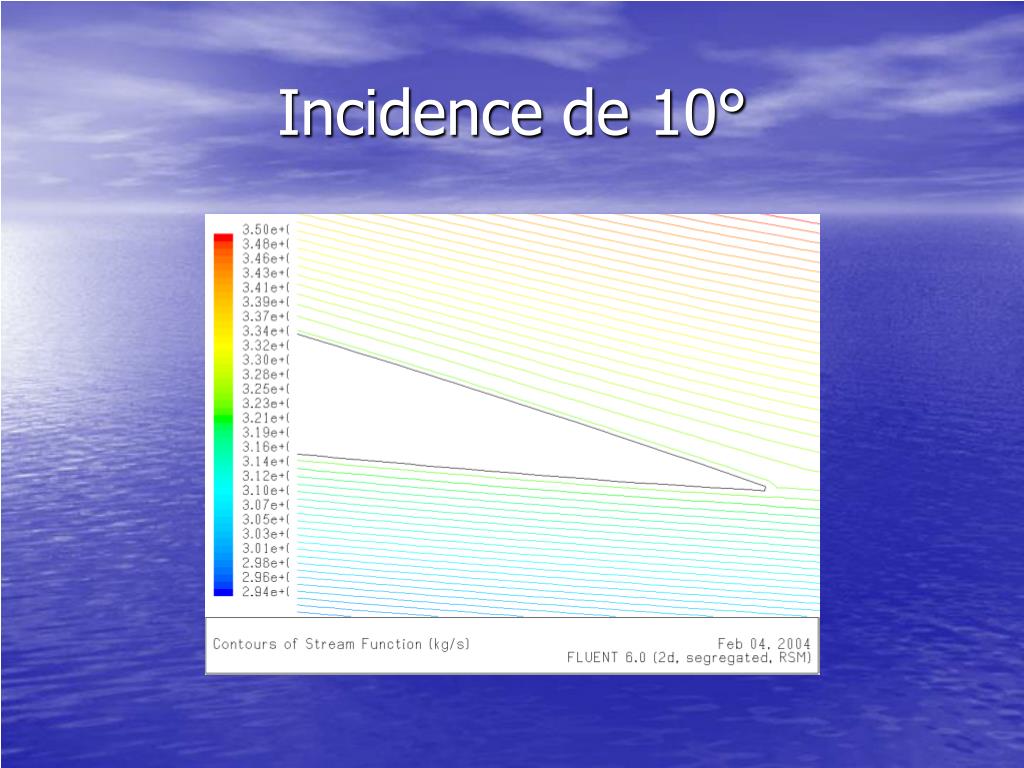

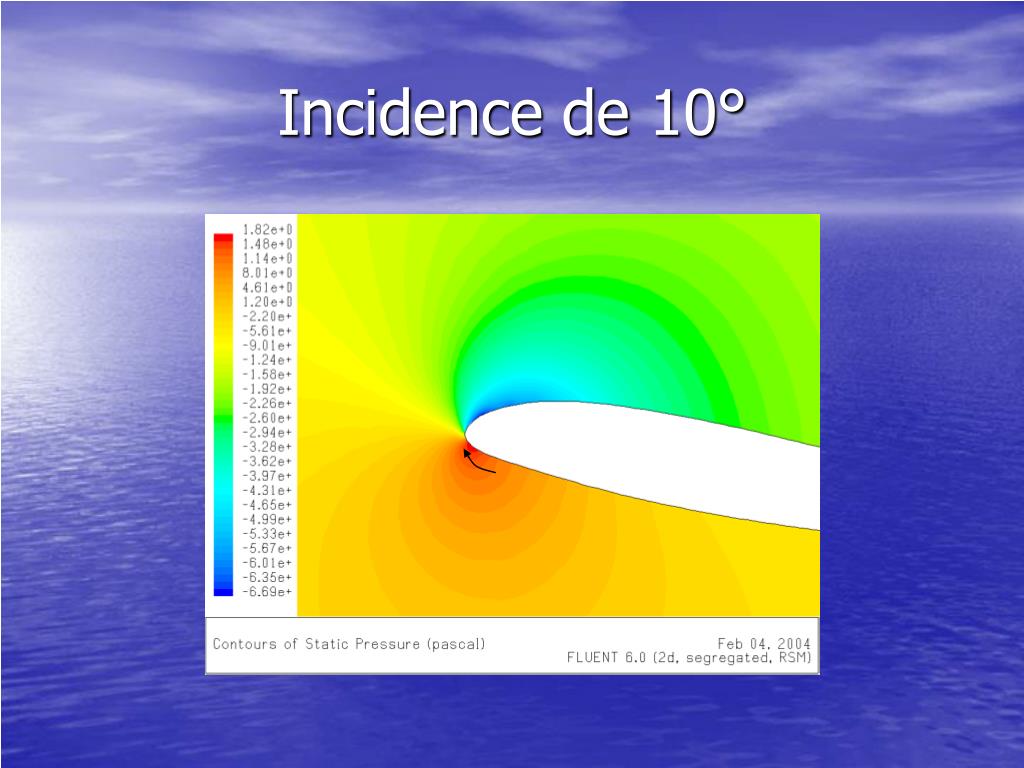

Incidence de 10°

Zone à observer

incidence de 131

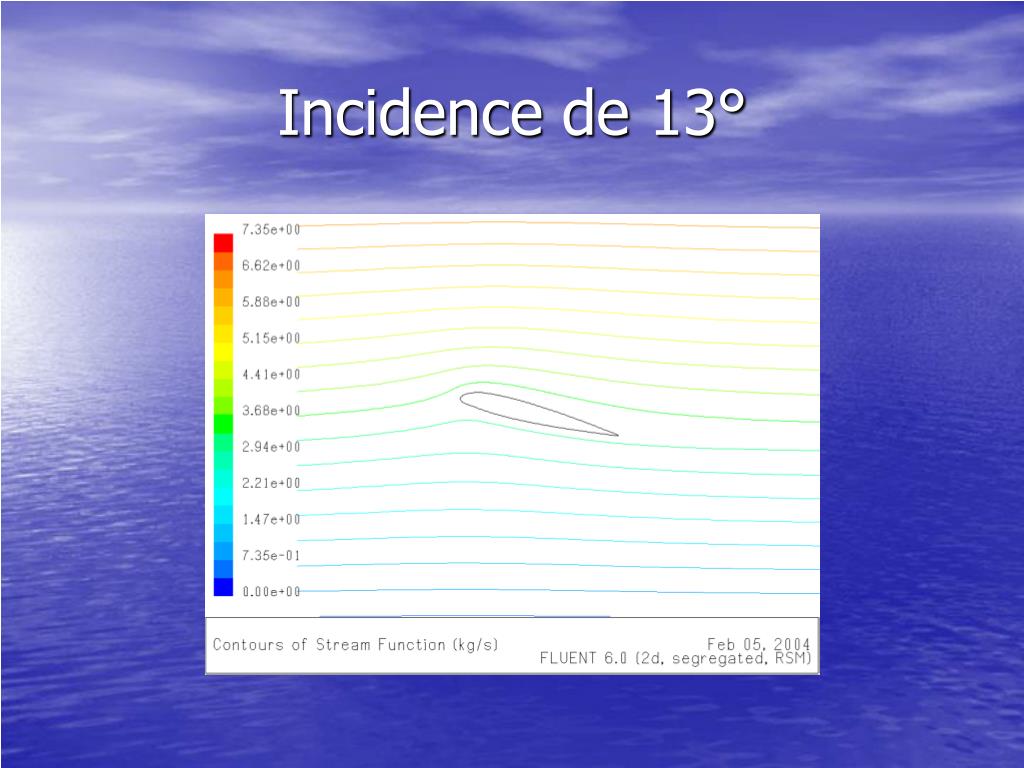

Incidence de 13°

En resserrant les lignes de courant

incidence de 134
Incidence de 13°

Les basses et hautes pressions se rapprochent

incidence de 153
Incidence de 15°

En resserrant les lignes de courant

incidence de 186
Incidence de 18°

La dépression se rapproche du bord d’attaque

observations g n rales
Observations générales
  • Evolution des lignes de courant
  • Point de vitesse nulle
  • Remarque sur la densité des flèches
point de vitesse nulle
Point de vitesse nulle

Point de vitesse nulle

essai en soufflerie
Essai en soufflerie
  • Essai réalisé en TP
  • Cet essai nous a permis:

- de trouver le point de décrochage: ~ 15°

- de mesurer Cx et Cz pour chaque incidence

- de valider ou non le modèle EF

r sultat des mesures cx
Résultat des mesures (Cx)

Le Cx dépend de la section au maître couple

r sultat des mesures cz
Résultat des mesures (Cz)

Décrochage

Le Cz augmente avec l’incidence jusqu’au décrochage

critique de l essai en soufflerie
Critique de l’essai en soufflerie
  • Différences dues aux conditions de l’essai

- instabilité des pression relevées

- personnes passant devant la soufflerie

- différents manipulateurs

comparaison entre mef et essai en soufflerie
Comparaison entre MEF et Essai en soufflerie
  • Comparaison des Cx
  • Comparaison des Cz
  • Comparaison des Paramètres
comparaison des param tres
Comparaison des paramètres
  • MEF en lui même n’est pas stable (résidu)
  • Valeurs relevées faite dans de mauvaises conditions
  • Rugosité non prise en compte dans la MEF
validation
Validation
  • Validation du maillage
  • Comparaison entre valeurs théoriques (Méthode des Eléments Finis) et pratiques (Essai en soufflerie): erreur jusqu’à 47%
conclusion
Conclusion
  • Logiciels de merde
  • Ne pas trop se fier à la MEF
  • Attention quand il pleut
  • Rugosité
