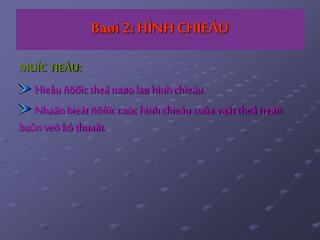

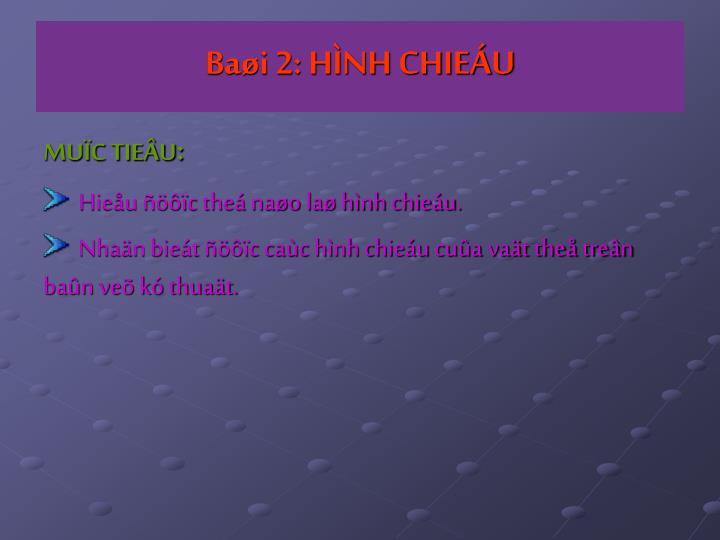

  1. Baøi 2: HÌNH CHIEÁU MUÏC TIEÂU: • Hieåu ñöôïc theá naøo laø hình chieáu. • Nhaän bieát ñöôïc caùc hình chieáu cuûa vaät theå treân baûn veõ kó thuaät.

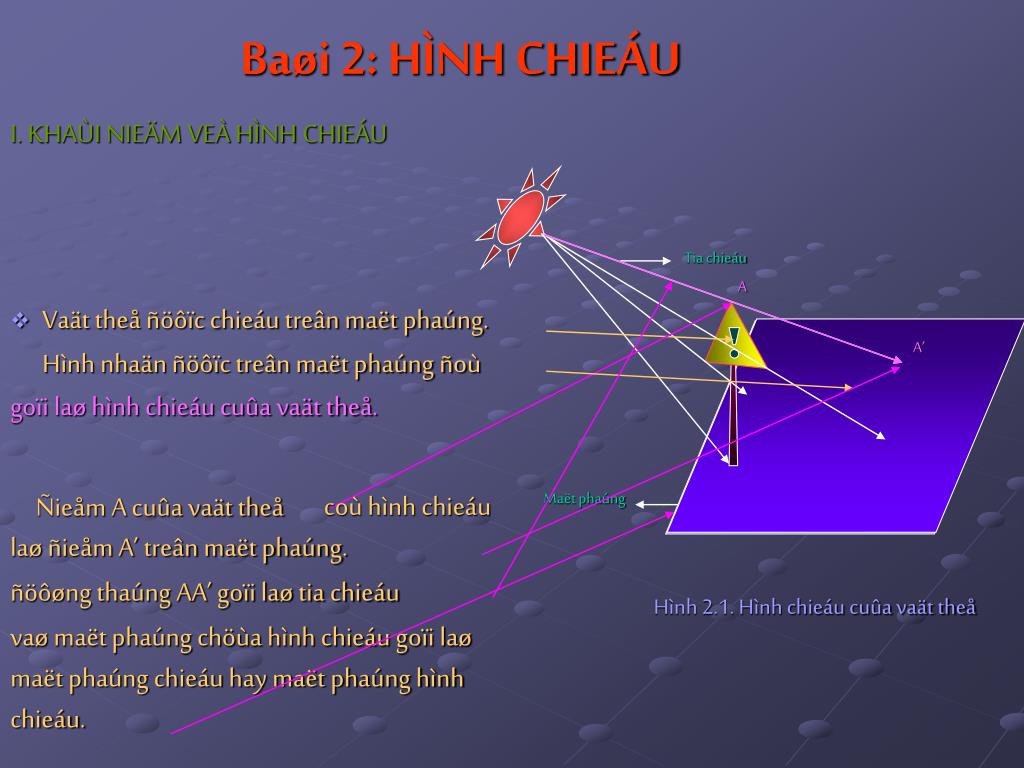

  2. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU Tia chieáu A • Vaät theå ñöôïc chieáu treân maët phaúng. A’ Hình nhaän ñöôïc treân maët phaúng ñoù goïi laø hình chieáu cuûa vaät theå. Maët phaúng coù hình chieáu laø ñieåm A’ treân maët phaúng. Ñieåm A cuûa vaät theå ñöôøng thaúng AA’ goïi laø tia chieáu Hình 2.1. Hình chieáu cuûa vaät theå vaø maët phaúng chöùa hình chieáu goïi laø maët phaúng chieáu hay maët phaúng hình chieáu.

  3. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. c a b Hình 2.2. caùc pheùp chieáu Em haõy nhaän xeùt veà ñaëc ñieåm cuûa caùc tia chieáu trong caùc hình treân?

  4. Baøi 2: HÌNH CHIEÁU Töø caùc ñaëc ñieåm treân vaø döïa vaøo baûng sau caùc em haõy cho bieát ñaët ñieåm cuûa caùc tia chieáu trong hình 2.2 (a,b,c).

  5. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. Đaëc ñieåm cuûa caùc tia chieáu? • Caùc tia chieáu ñoàng qui. • Caùc tia chieáu xieân goùc vôùi maët phaúng chieáu a Hình 2.2. caùc pheùp chieáu

  6. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. Đaëc ñieåm cuûa caùc tia chieáu? • Caùc tia chieáu song song. • Caùc tia chieáu xieân goùc vôùi maët phaúng chieáu. b Hình 2.2. caùc pheùp chieáu

  7. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. Đaëc ñieåm cuûa caùc tia chieáu? • Caùc tia chieáu song song • Caùc tia chieáu vuoâng goùc vôùi maët chieáu c Hình 2.2. caùc pheùp chieáu

  8. Baøi 2: HÌNH CHIEÁU Töø caùc ñaëc ñieåm treân vaø döïa vaøo baûng caùc pheùp chieáu caùc em haõy cho bieát teân caùc pheùp chieáu trong hình 2.2 (a,b,c).

  9. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. Đaëc ñieåm cuûa caùc tia chieáu? • Caùc tia chieáu ñoàng qui. • Caùc tia chieáu xieân goùc vôùi maët phaúng chieáu Pheùp chieáu naøy thuoäc loaïi pheùp chieáu gì? • Pheùp chieáu xieân taâm. a Hình 2.2. caùc pheùp chieáu

  10. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. Đaëc ñieåm cuûa caùc tia chieáu? • Caùc tia chieáu song song. • Caùc tia chieáu xieân goùc vôùi maët phaúng chieáu. Pheùp chieáu naøy thuoäc loaïi pheùp chieáu gì? Pheùp chieáu song song. b Hình 2.2. caùc pheùp chieáu

  11. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU: Caùc em haõy quan saùt tranh hình 2.2 sau. Đaëc ñieåm cuûa caùc tia chieáu? • Caùc tia chieáu song song • Caùc tia chieáu vuoâng goùc vôùi maët chieáu Pheùp chieáu naøy thuoäc loaïi pheùp chieáu gì? Pheùp chieáu vuoâng goùc. c Hình 2.2. caùc pheùp chieáu

  12. Baøi 2: HÌNH CHIEÁU I. KHAÙI NIEÄM VEÀ HÌNH CHIEÁU II. CAÙC PHEÙP CHIEÁU Caùc em haõy cho ví duï veà caùc pheùp chieáu treân trong töï nhieân. Tia chieáu caùc tia saùng cuûa moät ngoïn ñeøn. Tia chieáu cuûa caùc tia saùng cuøa moät ngoïn neán. Tia saùng cuûa maët trôøi ôû xa voâ taän.

  13. Baøi 2: HÌNH CHIEÁU III.CAÙC HÌNH CHIEÁU VUOÂNG GOÙC 1. Caùc maët phaúng chieáu Caùc maët phaúng chieáu coù vò trí nhö theá naøo ñoái vôùi nhau? Caùc maët phaúng chieáu ñöôïc ñaët vuoâng goùc vôùi nhau.

  14. Baøi 2: HÌNH CHIEÁU III.CAÙC HÌNH CHIEÁU VUOÂNG GOÙC 1. Caùc maët phaúng chieáu Maët phaúng chieáu caïnh Haõy neâu vò trí cuûa caùc maët phaúng chieáu ñoái vôùi vaät theå. Maët phaúng chieáu ñöùng Maët phaúng chieáu baèng ôû döôùi vaät theå. Maët phaúng chieáu ñöùng ôû sau vaät theå. Maët phaúng chieáu caïnh ôû beân phaûi vaät theå. Maët phaúng chieáu baèng

  15. Baøi 2: HÌNH CHIEÁU • Caùc hình chieáu 1. Caùc maët phaúng chieáu Caùc maët phaúng chieáu ñöôïc ñaët nhö theá naøo ñoái vôùi ngöôøi quan saùt. • Maët phaúng chieáu ñöùng: coù höôùng chieáu töø tröôùc tôùi. • Maët phaúng chieáu baèng coù höôùng chieáu töø treân xuoáng. • Maët phaúng chieáu caïnh: coù höôùng chieáu töø traùi sang.

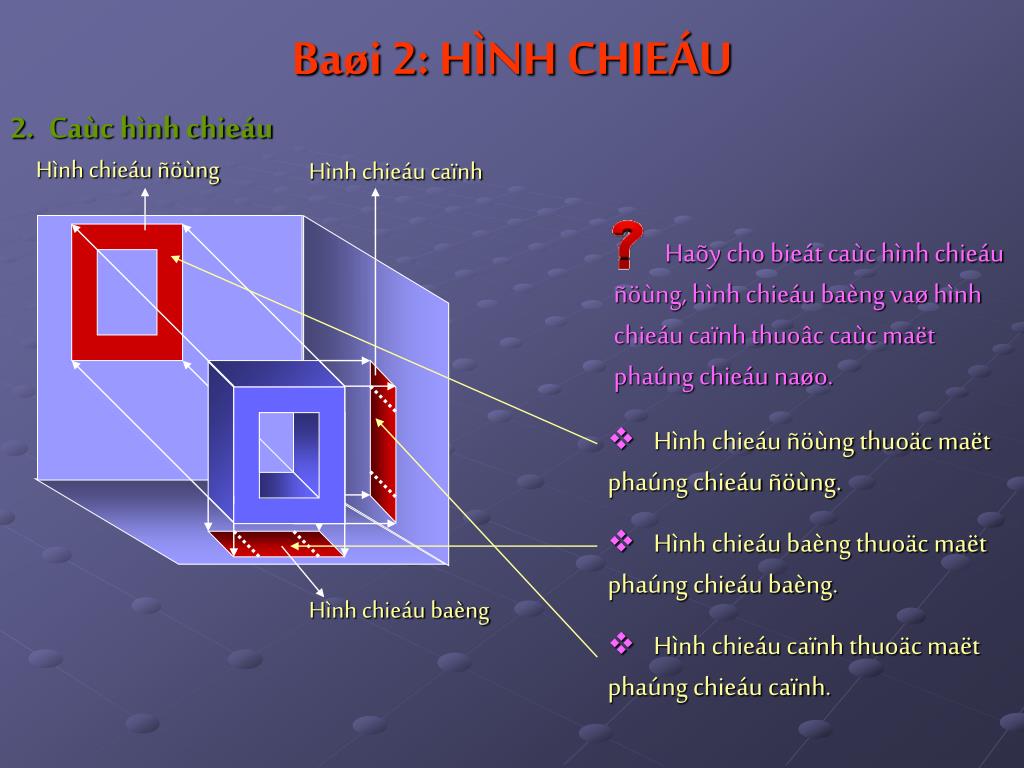

  16. Baøi 2: HÌNH CHIEÁU • Caùc hình chieáu Hình chieáu ñöùng Hình chieáu caïnh Haõy cho bieát caùc hình chieáu ñöùng, hình chieáu baèng vaø hình chieáu caïnh thuoâc caùc maët phaúng chieáu naøo. • Hình chieáu ñöùng thuoäc maët phaúng chieáu ñöùng. • Hình chieáu baèng thuoäc maët phaúng chieáu baèng. • Hình chieáu caïnh thuoäc maët phaúng chieáu caïnh. Hình chieáu baèng

  17. Baøi 2: HÌNH CHIEÁU IV. VÒ TRÍ CAÙC HÌNH CHIEÁU Vò trí cuûa hình chieáu baèng vaø hình chieáu caïnh sau khi môû maët phaúng chieáu. Vì sao phaûi duøng nhieàu hình chieáu ñeå bieåu dieån vaät theå? Neáu duøng moät hình chieáu coù ñöôïc khoâng? (thaûo luaän nhoùm). Moåi hình chieáu laø hình 2 chieàu, vì vaäy phaûi duøng nhieàu hình chieáu ñeå dieãn taû hình daïng cuûa vaät theå. • Hình chieáu baèng ôû döôùi hình chieáu ñöùng. • Hình chieáu caïnh ôû beân phaûi hình chieáu ñöùng.

  18. Baøi 2: HÌNH CHIEÁU IV. VÒ TRÍ CAÙC HÌNH CHIEÁU Chuù yù: treân baûn veõ coù quy ñònh. Khoâng veõ caùc ñöôøng bao cuûa caùc maët phaúng chieáu. Caïnh thaáy cuûa vaät theå ñöôïc veõ baèng neùt lieàn ñaäm. Caïnh khuaát cuûa vaät theå ñöôïc veõ baèng neùt ñöùt.

  19. Baøi 2: HÌNH CHIEÁU CUÛNG COÁ 1 Theá naøo laø hình chieáu cuûa moät vaät theå? Hình chieáu cuûa moät vaät theå laø hình dieãn taû hình daïng caùc maët cuûa vaät theå theo caùc höôùng chieáu khaùc nhau. 2 Coù caùc pheùp vaø caùc hình chieáu naøo? Caùc pheùp chieáu: Pheùp chieáu xuyeân taâm. Pheùp chieáu song song. Pheùp chieáu vuoâng goùc. Caùc hình chieáu: Hình chieáu ñöùng. Hình chieáu baèng. Hình chieáu caïnh.

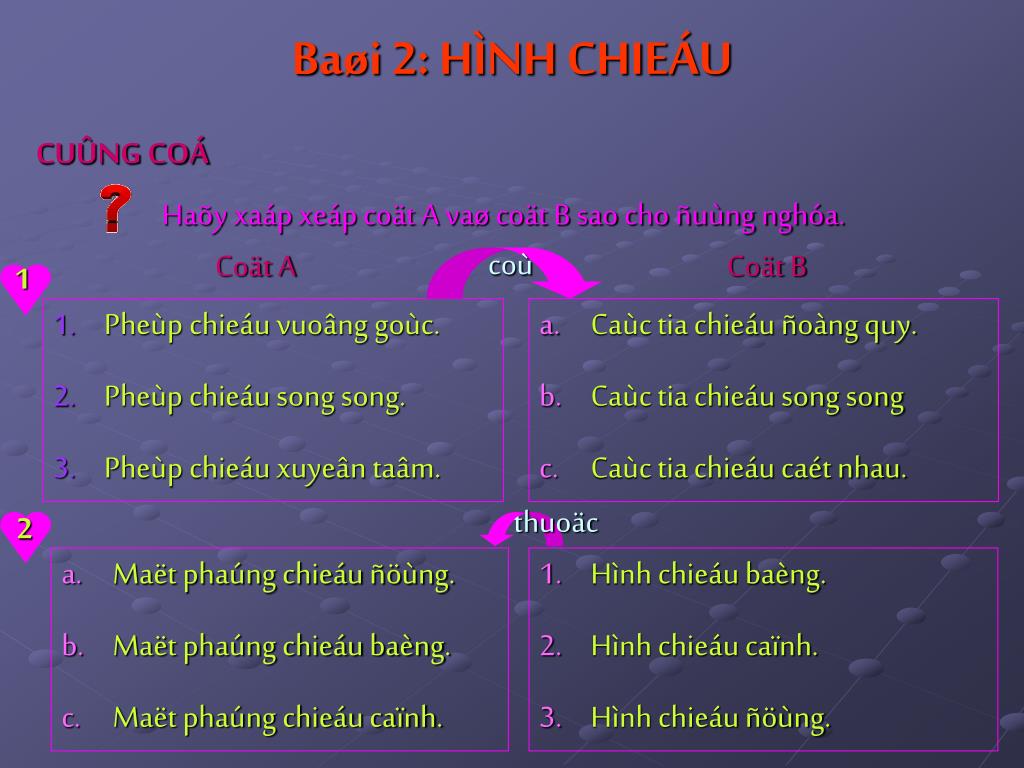

  20. Baøi 2: HÌNH CHIEÁU CUÛNG COÁ Haõy xaáp xeáp coät A vaø coät B sao cho ñuùng nghóa. coù Coät A Coät B 1 Pheùp chieáu vuoâng goùc. Pheùp chieáu song song. Pheùp chieáu xuyeân taâm. Caùc tia chieáu ñoàng quy. Caùc tia chieáu song song Caùc tia chieáu caét nhau. thuoäc 2 Maët phaúng chieáu ñöùng. Maët phaúng chieáu baèng. Maët phaúng chieáu caïnh. Hình chieáu baèng. Hình chieáu caïnh. Hình chieáu ñöùng.

  21. Baøi 2: HÌNH CHIEÁU BAØI TAÄP Cho vaät theå vôùi caùc höôùng chieáu A, B, C vaø caùc hình chieáu 1, 2, 3 Haõy ñaùnh daáu (x) vaøo baûng 2.1 ñeå chæ roû söï töông quan giöûa caùc höôùng chieáu vôùi caùc hình chieáu. Ghi teân goïi caùc hình chieáu 1, 2, 3 vaøo baûng 2.2.

  22. Baøi 2: HÌNH CHIEÁU BAØI TAÄP Höôùng chieáu Hình chiếu Hình chiếu cạnh x Hình chiếu đứng x x Hình chiếu bằng A 1 2 B 3 C
