Presentation Transcript
o que o rup
O que é o RUP?
  • Rational Unified Process
  • Processo de Engenharia de Software

“Tem como objetivo garantir a produção de software de alta qualidade que está de acordo com as necessidades dos seus usuários finais com um cronograma e custo previsível”

slide3

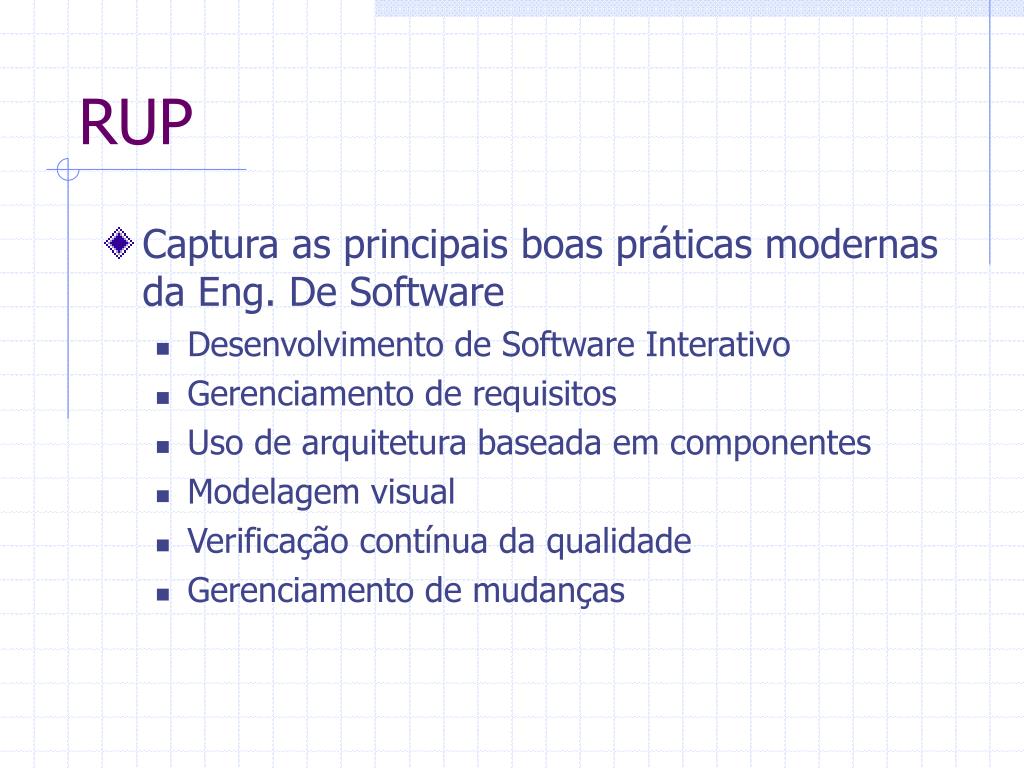

RUP
  • Captura as principais boas práticas modernas da Eng. De Software
    • Desenvolvimento de Software Interativo
    • Gerenciamento de requisitos
    • Uso de arquitetura baseada em componentes
    • Modelagem visual
    • Verificação contínua da qualidade
    • Gerenciamento de mudanças
o que o rup1
O que é o RUP?
  • Conjunto de atividades
    • bem definidas
    • com responsáveis
    • com artefatos de entrada e saída
    • com dependências entre as mesmas e ordem de execução
    • com modelo de ciclo de vida
    • descrição sistemática de como devem ser realizadas
    • UML
fases do rup

Concepção

Elaboração

Construção

Transição

tempo

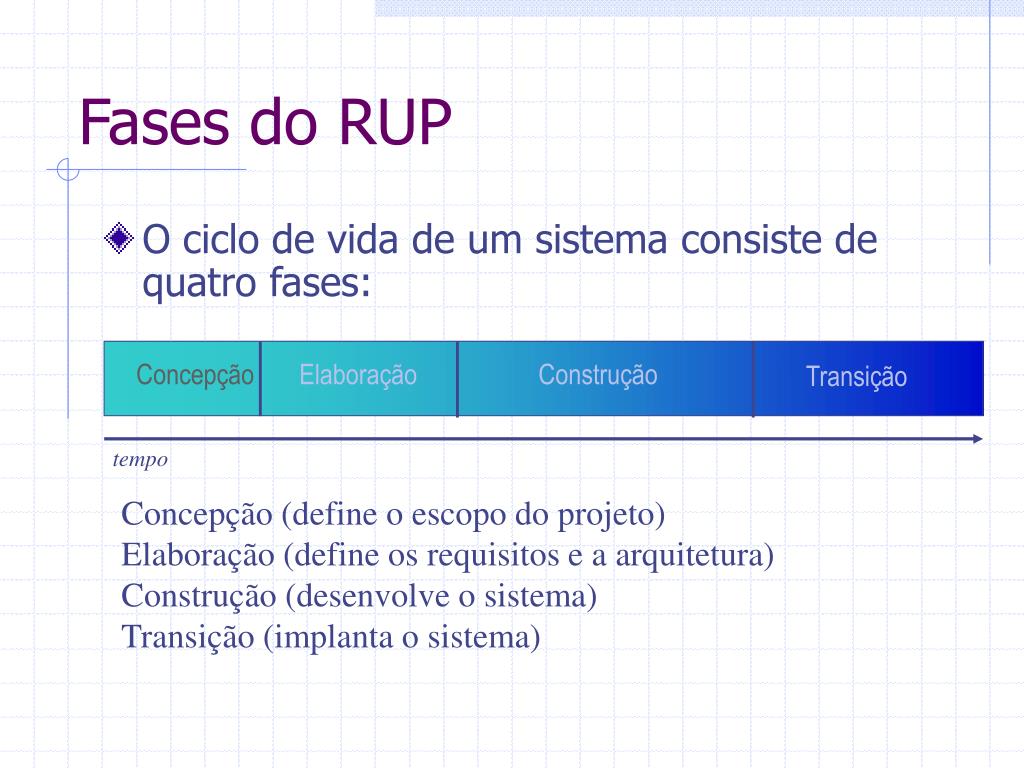

Fases do RUP
  • O ciclo de vida de um sistema consiste de quatro fases:

Concepção (define o escopo do projeto)

Elaboração (define os requisitos e a arquitetura)

Construção (desenvolve o sistema)

Transição (implanta o sistema)

cronograma esfor o e recursos por fase

Concepção

Elaboração

Construção

Transição

Esforço

~5 %

20 %

65 %

10%

Cronograma

10 %

30 %

50 %

10%

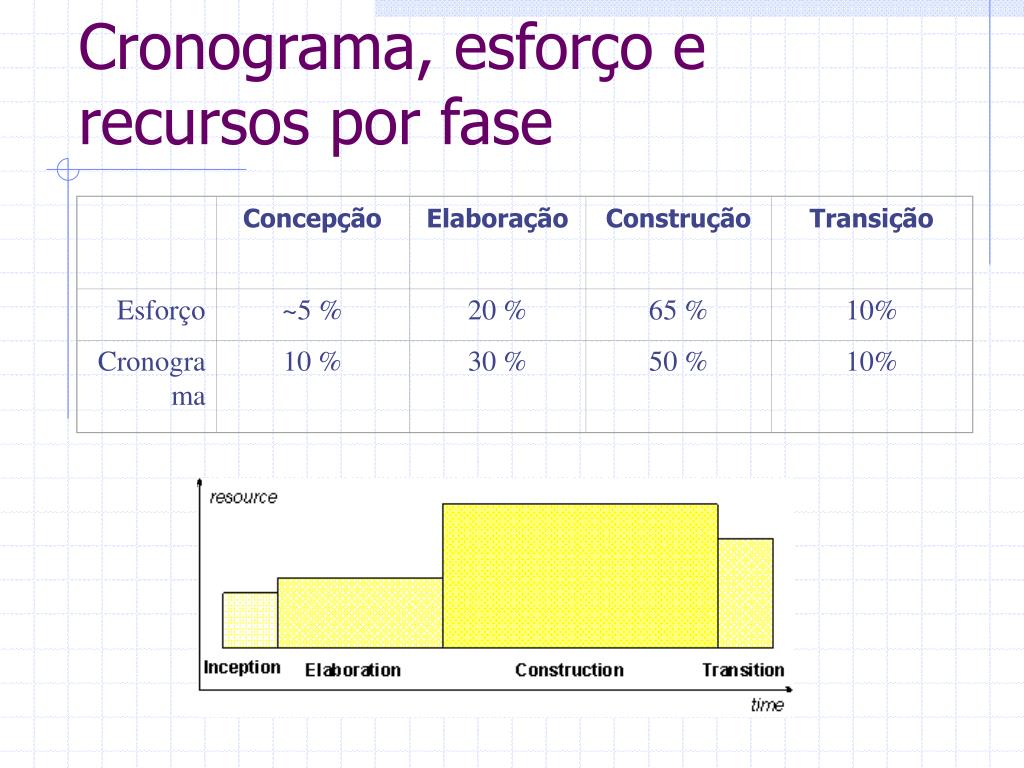

Cronograma, esforço e recursos por fase
o rup iterativo e incremental

Inception

Elaboration

Construction

Transition

Preliminary

iteration

Architect.

iteration

Architect.

iteration

Devel..

iteration

Devel..

iteration

Devel..

iteration

Transition

iteration

Transition

iteration

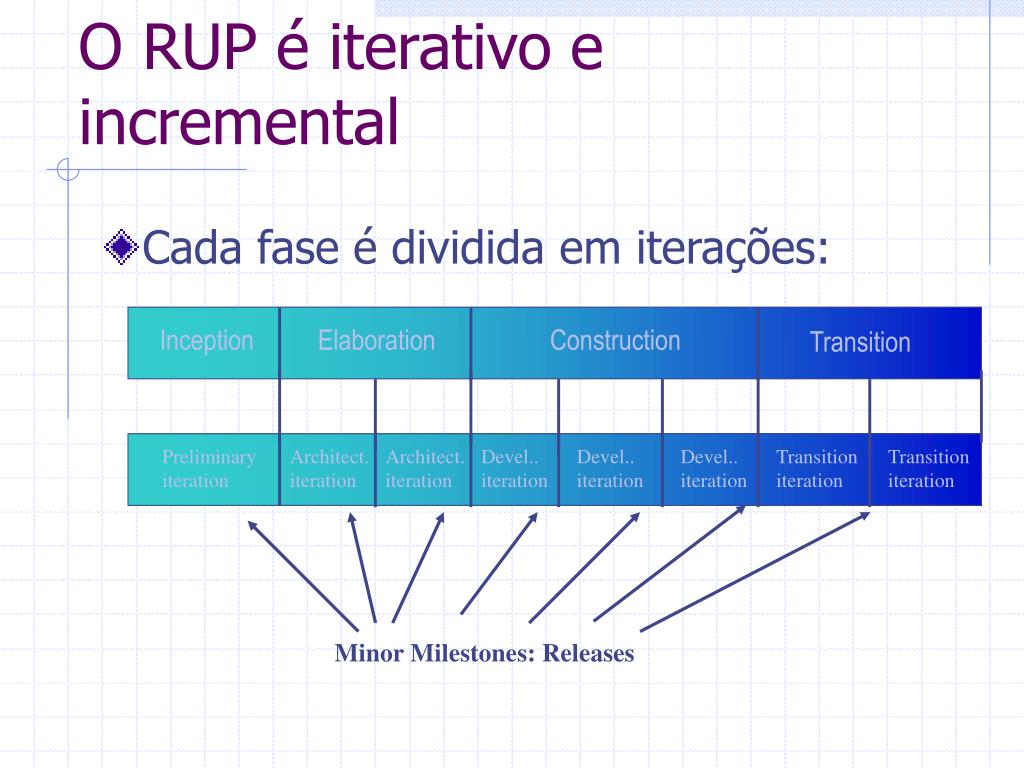

O RUP é iterativo e incremental
  • Cada fase é dividida em iterações:

Minor Milestones: Releases

o rup iterativo e incremental1

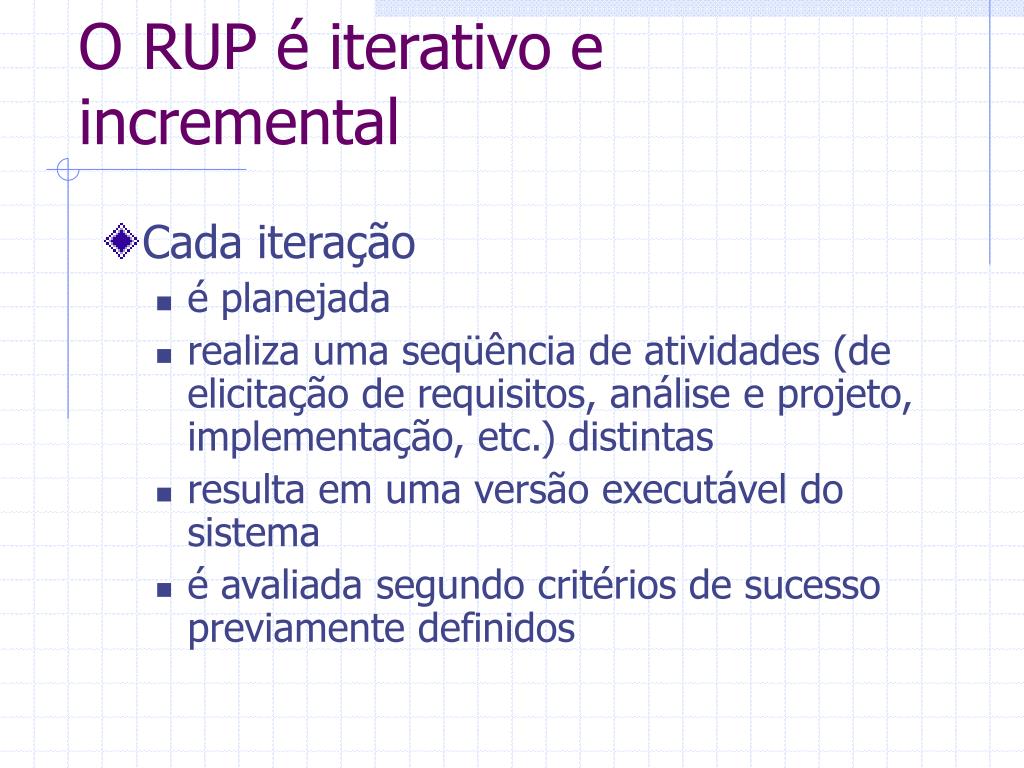

O RUP é iterativo e incremental
  • Cada iteração
    • é planejada
    • realiza uma seqüência de atividades (de elicitação de requisitos, análise e projeto, implementação, etc.) distintas
    • resulta em uma versão executável do sistema
    • é avaliada segundo critérios de sucesso previamente definidos
disciplinas do rup

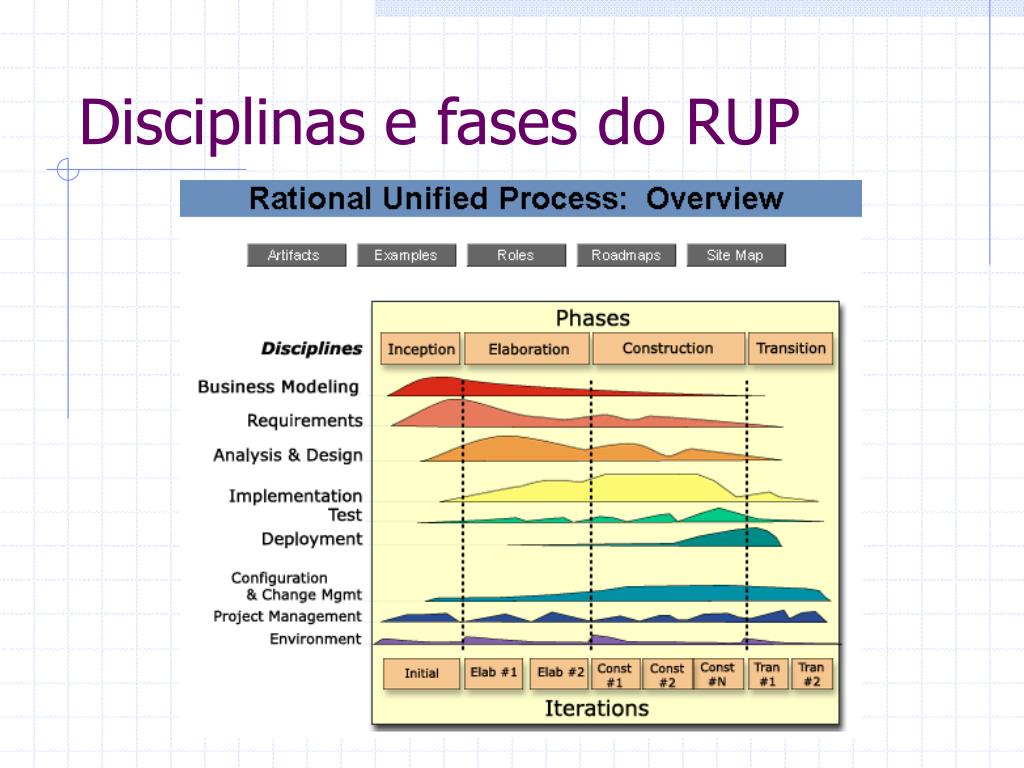

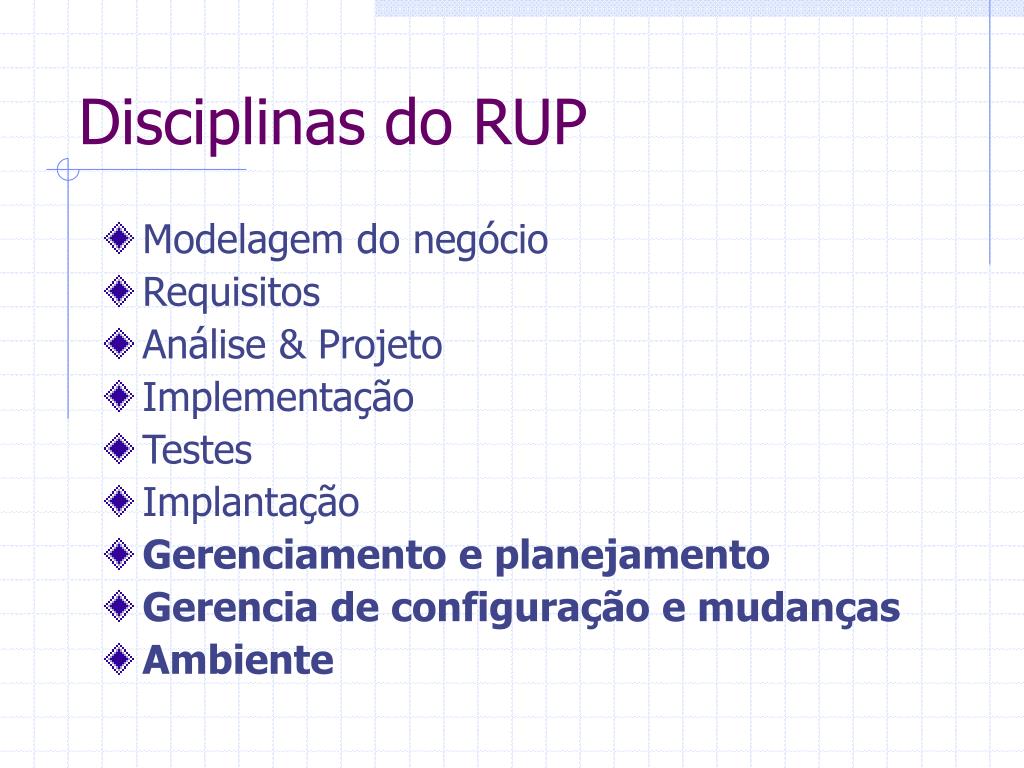

Disciplinas do RUP
  • Modelagem do negócio
  • Requisitos
  • Análise & Projeto
  • Implementação
  • Testes
  • Implantação
  • Gerenciamento e planejamento
  • Gerencia de configuração e mudanças
  • Ambiente

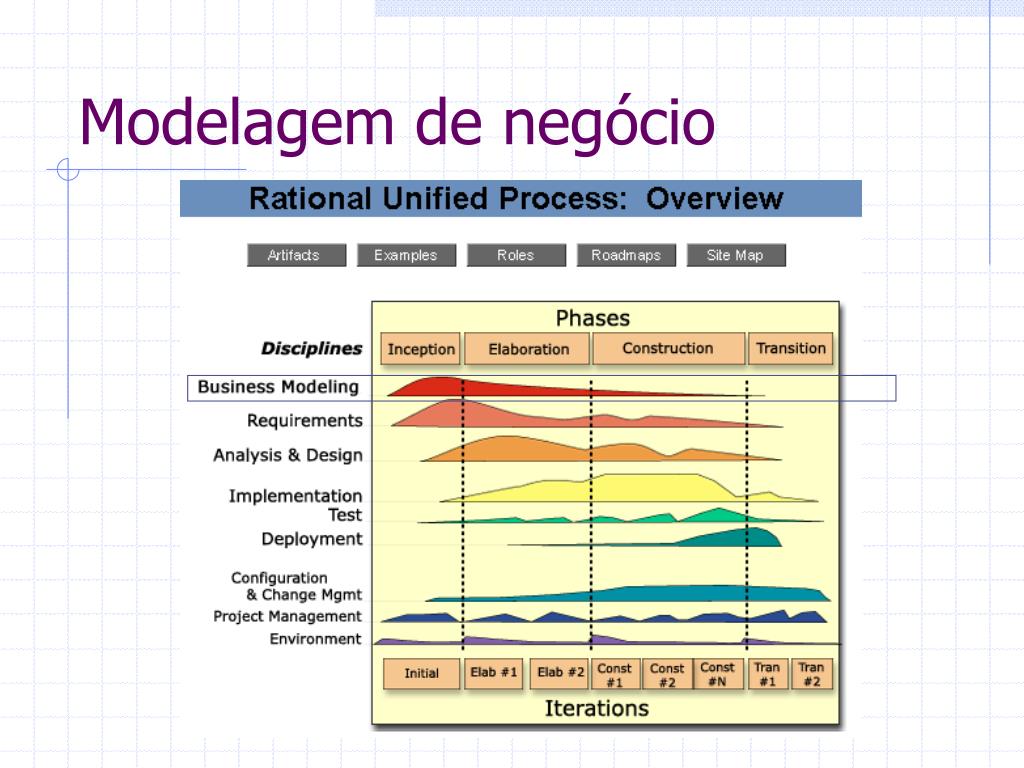

modelagem do neg cio

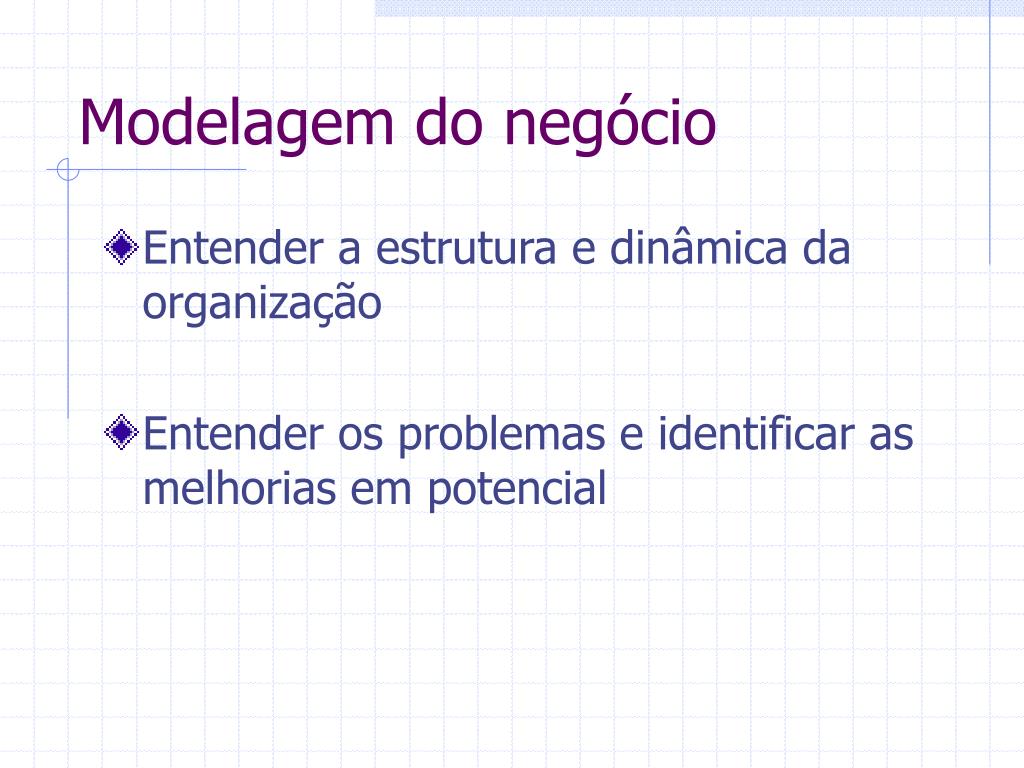

Modelagem do negócio
  • Entender a estrutura e dinâmica da organização
  • Entender os problemas e identificar as melhorias em potencial

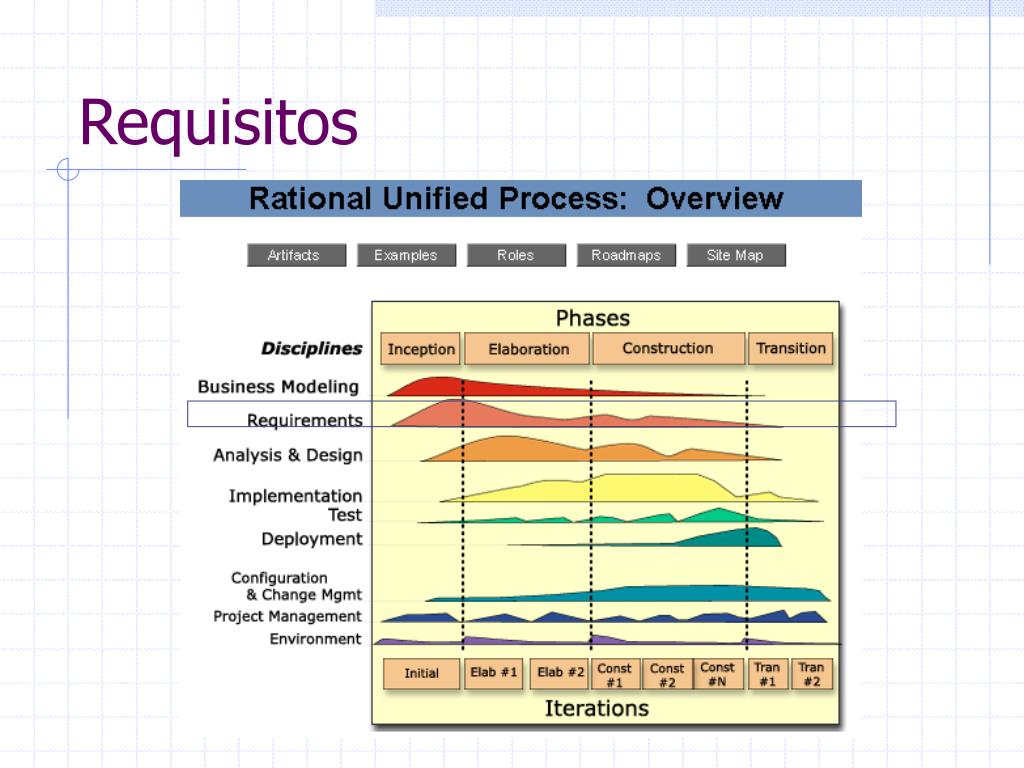

requisitos

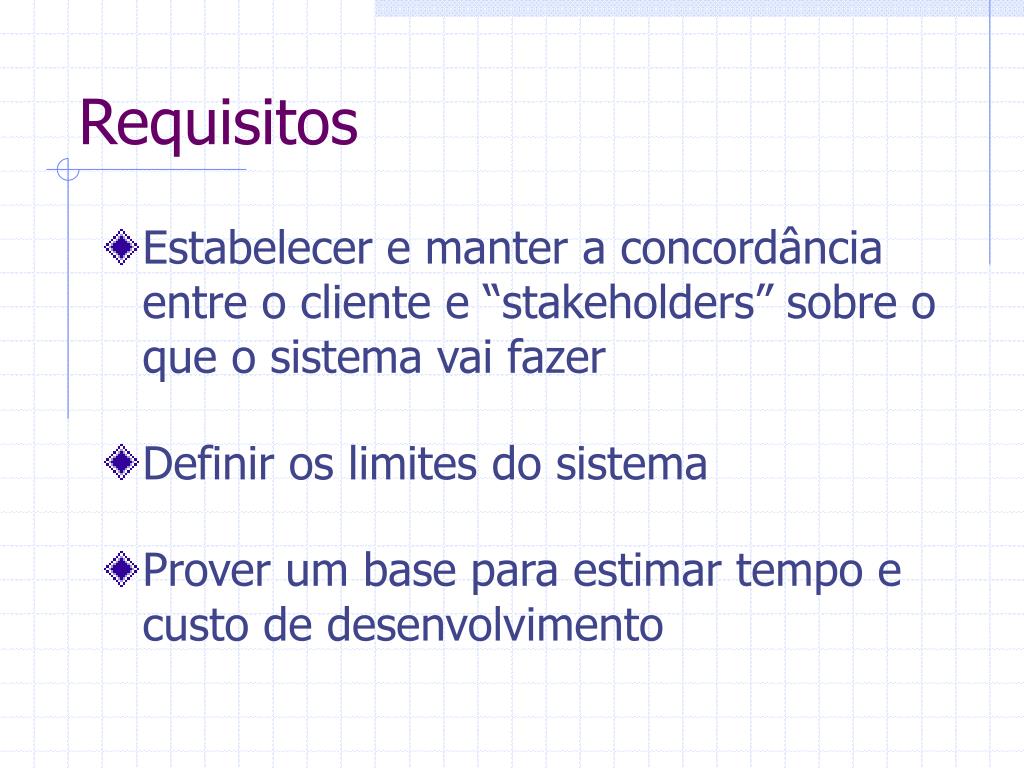

Requisitos
  • Estabelecer e manter a concordância entre o cliente e “stakeholders” sobre o que o sistema vai fazer
  • Definir os limites do sistema
  • Prover um base para estimar tempo e custo de desenvolvimento

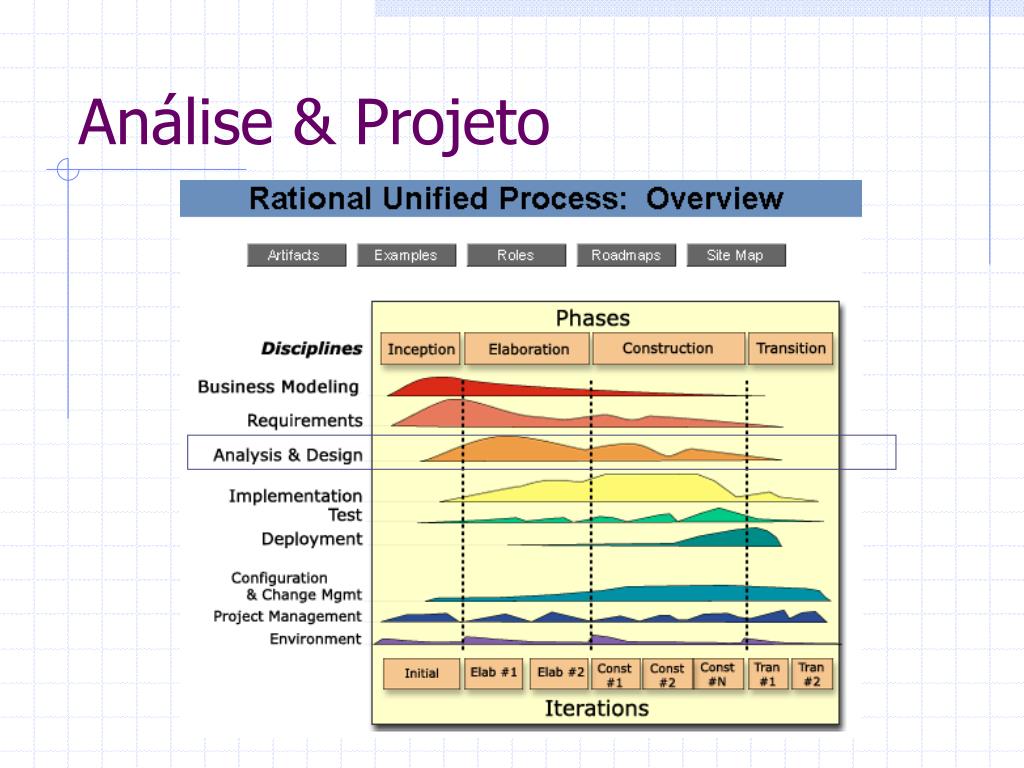

an lise projeto

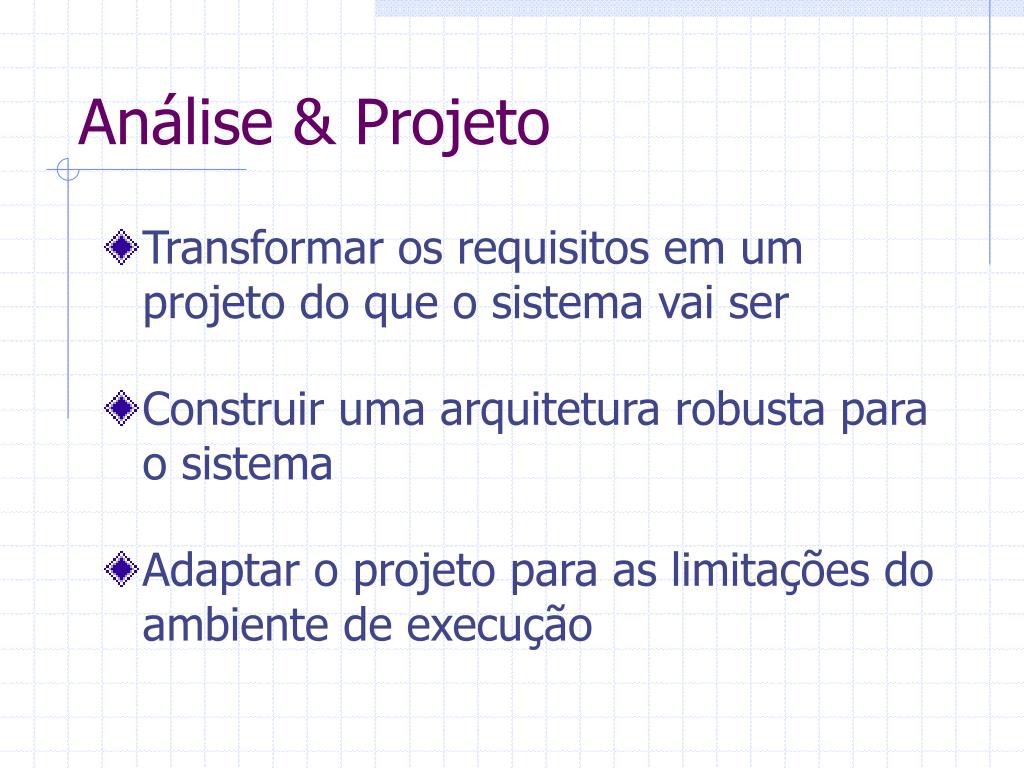

Análise & Projeto
  • Transformar os requisitos em um projeto do que o sistema vai ser
  • Construir uma arquitetura robusta para o sistema
  • Adaptar o projeto para as limitações do ambiente de execução
implementa o

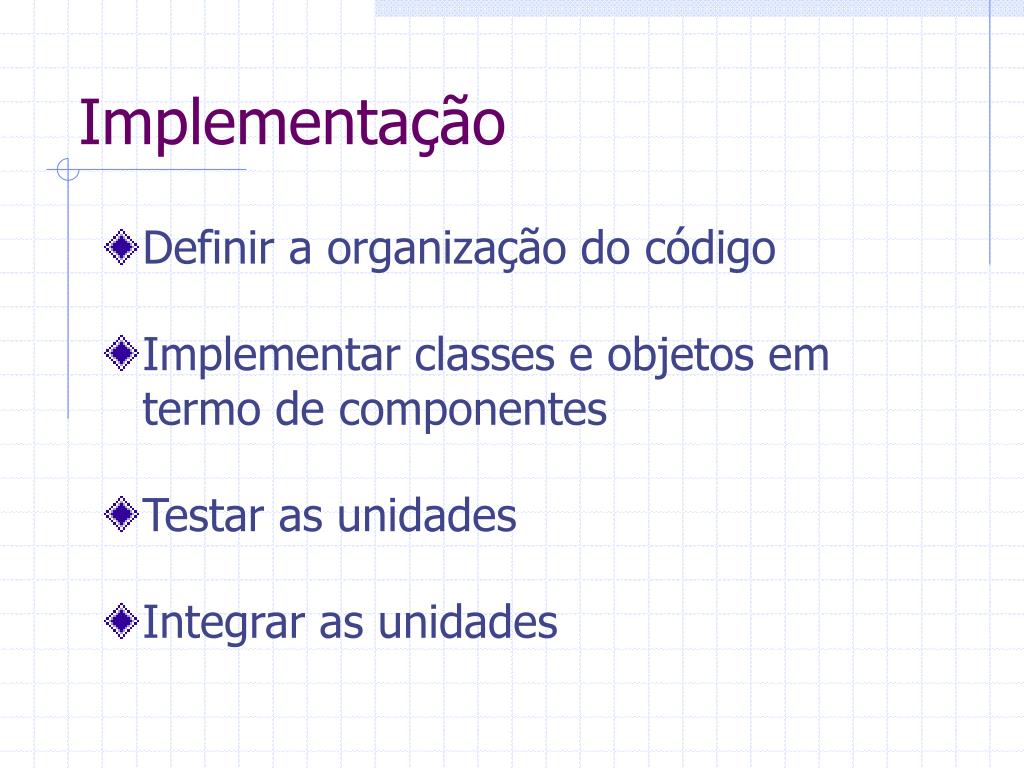

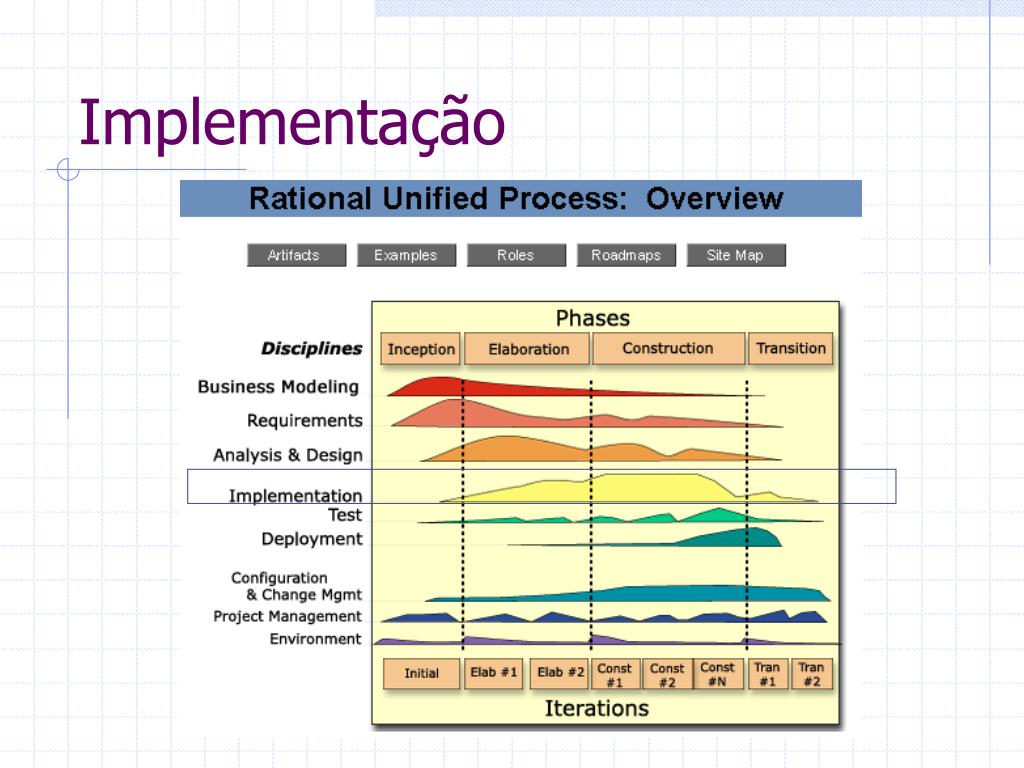

Implementação
  • Definir a organização do código
  • Implementar classes e objetos em termo de componentes
  • Testar as unidades
  • Integrar as unidades
testes

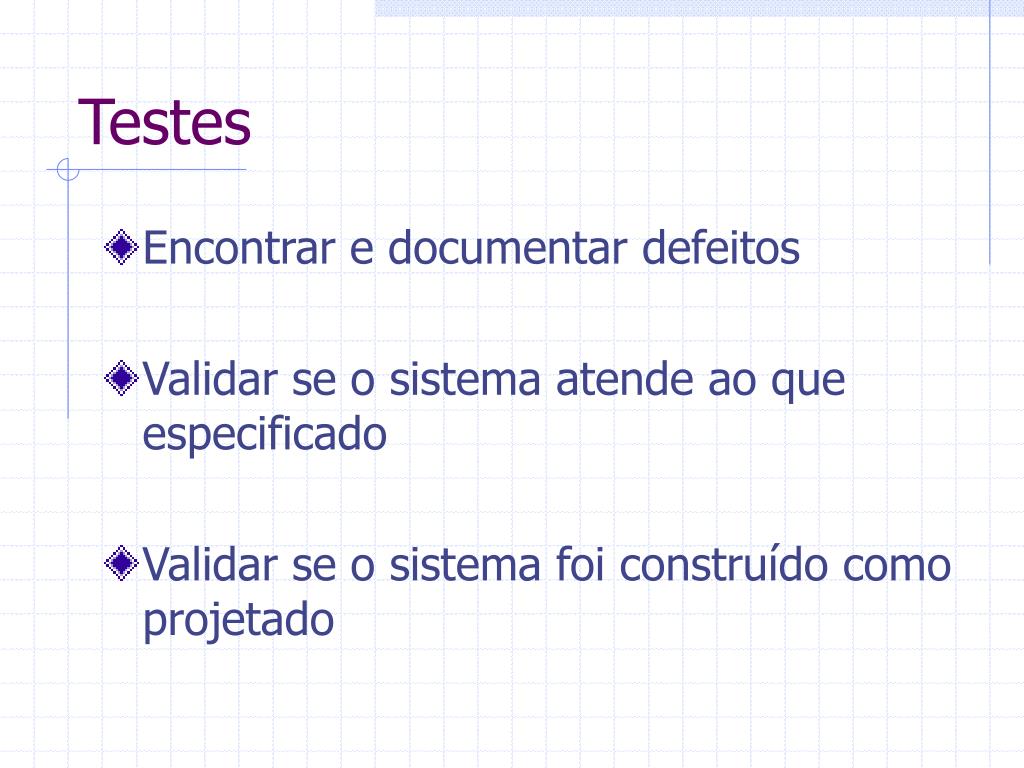

Testes
  • Encontrar e documentar defeitos
  • Validar se o sistema atende ao que especificado
  • Validar se o sistema foi construído como projetado
implanta o

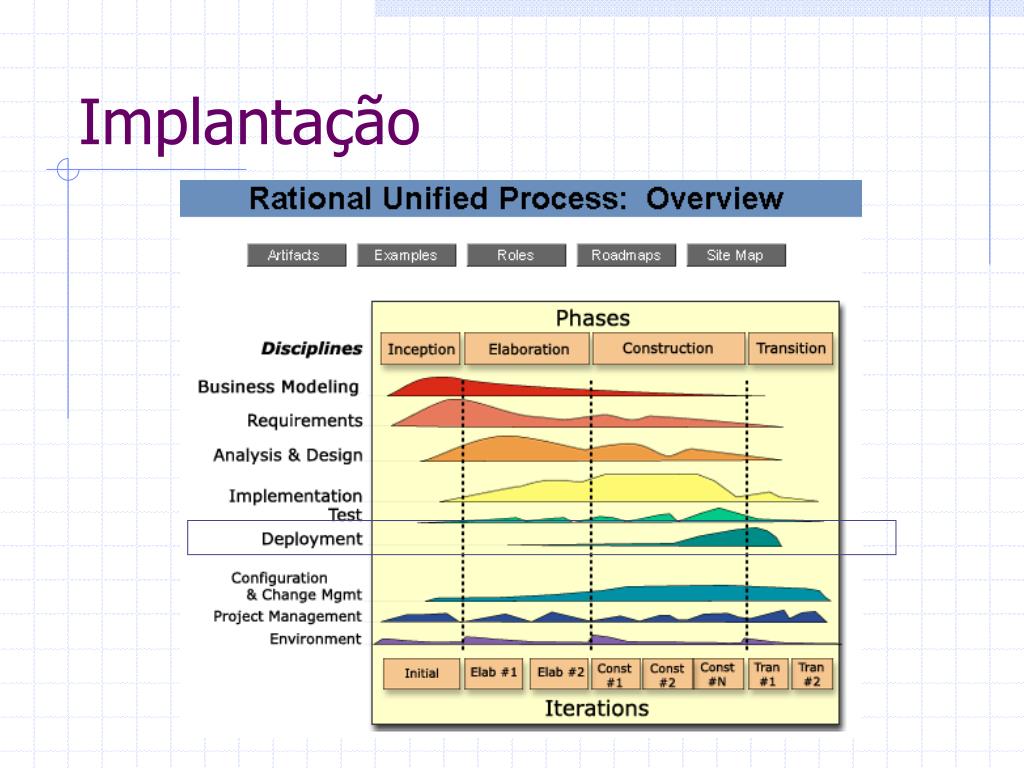

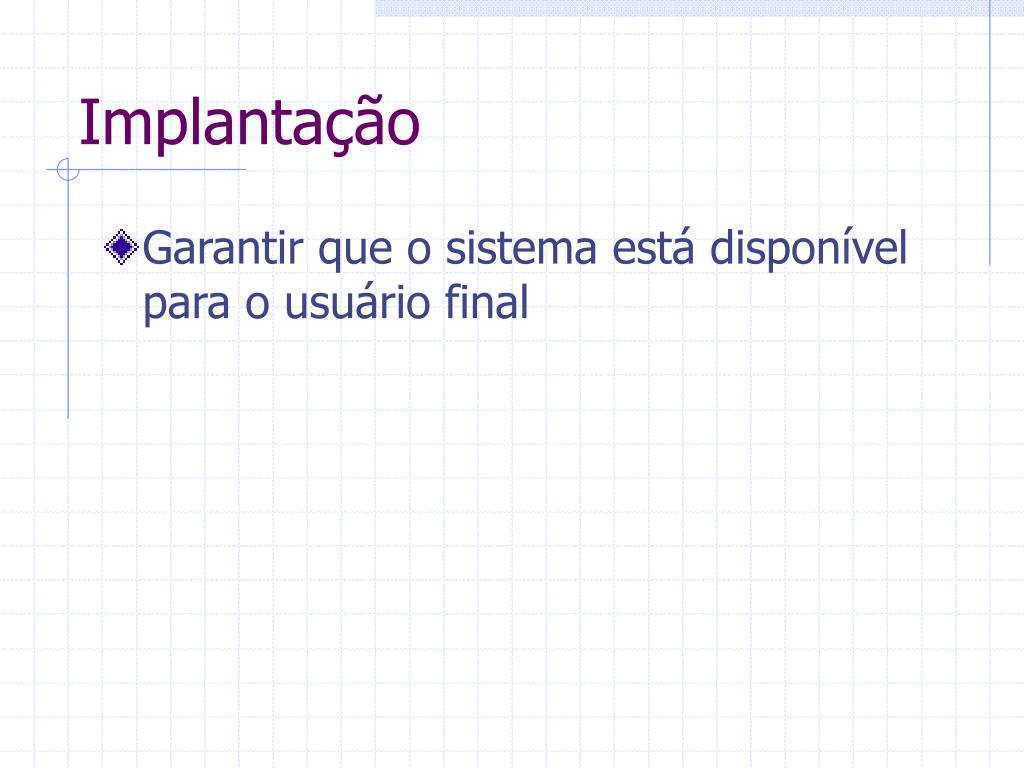

Implantação
  • Garantir que o sistema está disponível para o usuário final
gerencia de configura o e mudan as

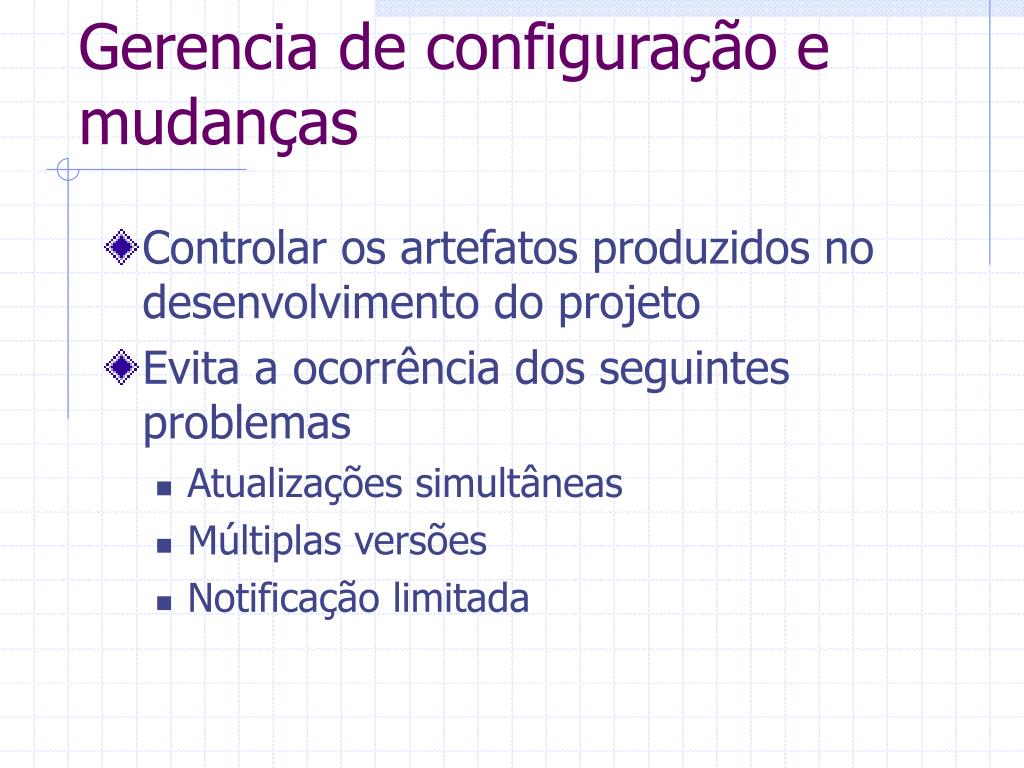

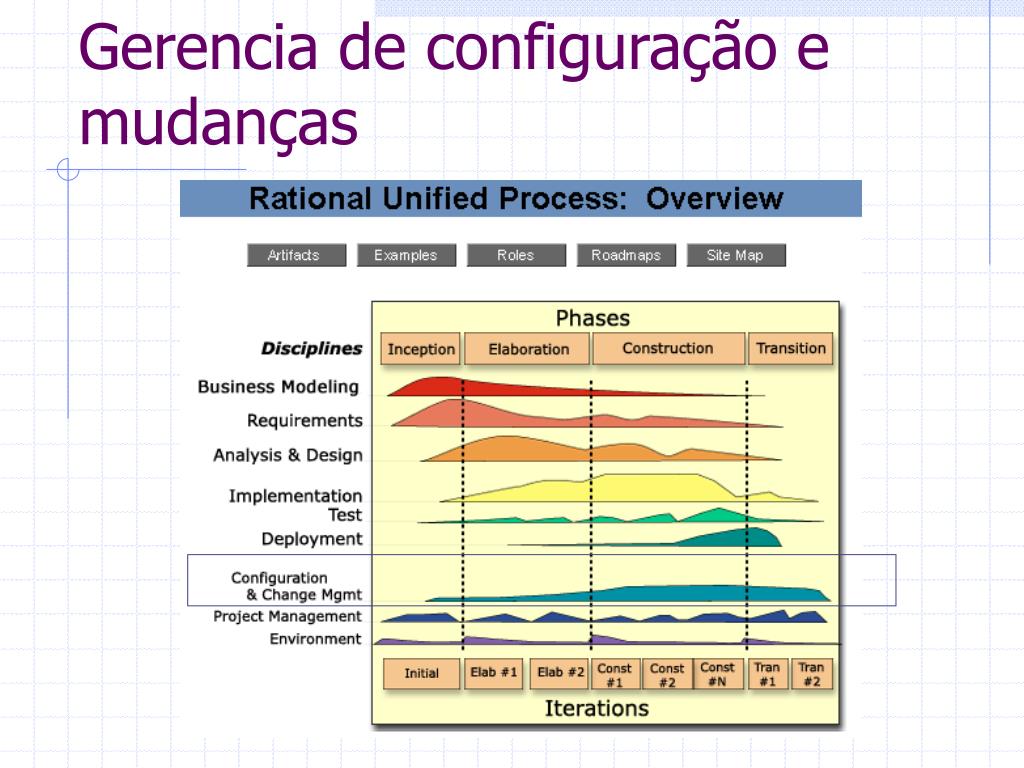

Gerencia de configuração e mudanças
  • Controlar os artefatos produzidos no desenvolvimento do projeto
  • Evita a ocorrência dos seguintes problemas
    • Atualizações simultâneas
    • Múltiplas versões
    • Notificação limitada

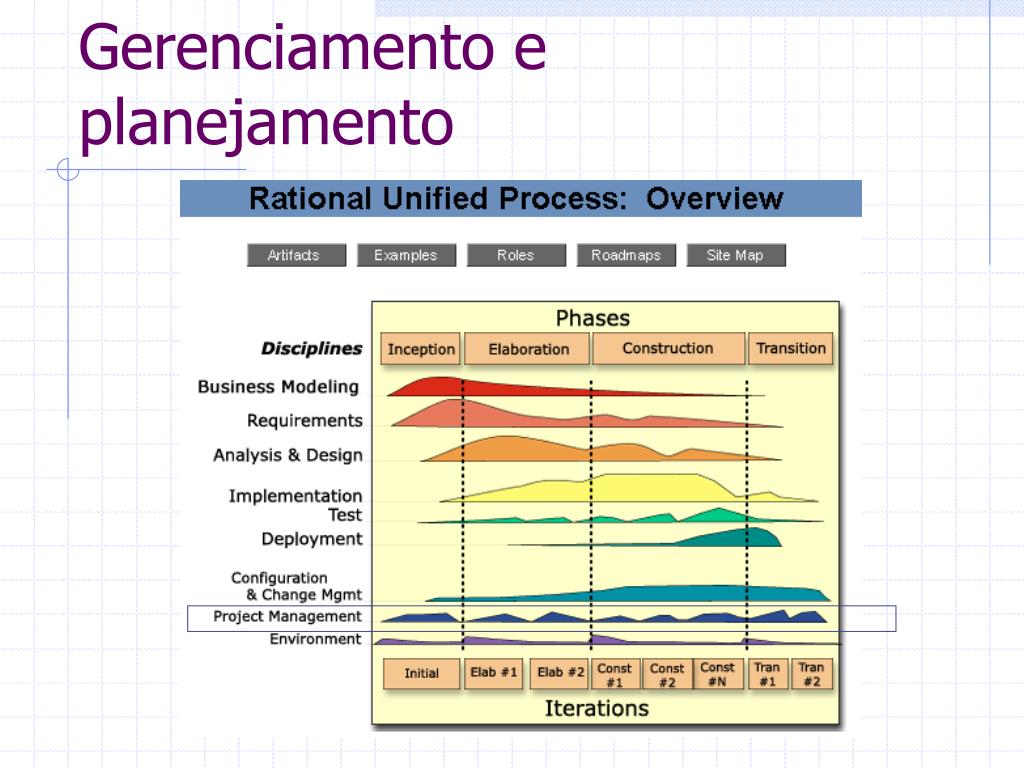

gerenciamento e planejamento
Gerenciamento e planejamento
  • Framework para gerenciamento do projeto
  • Disponibilizar guias para planejar, executar, acompanhar e monitorar o projeto
  • Gerenciamento de riscos
ambiente

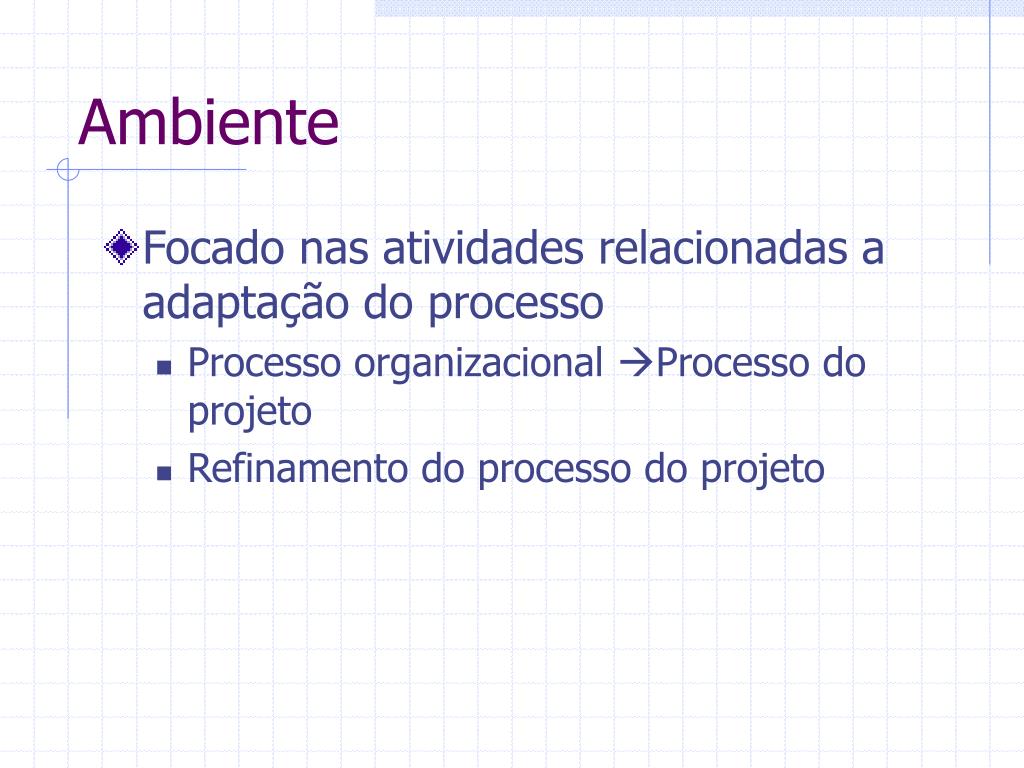

Ambiente
  • Focado nas atividades relacionadas a adaptação do processo
    • Processo organizacional Processo do projeto
    • Refinamento do processo do projeto
artefatos relevantes

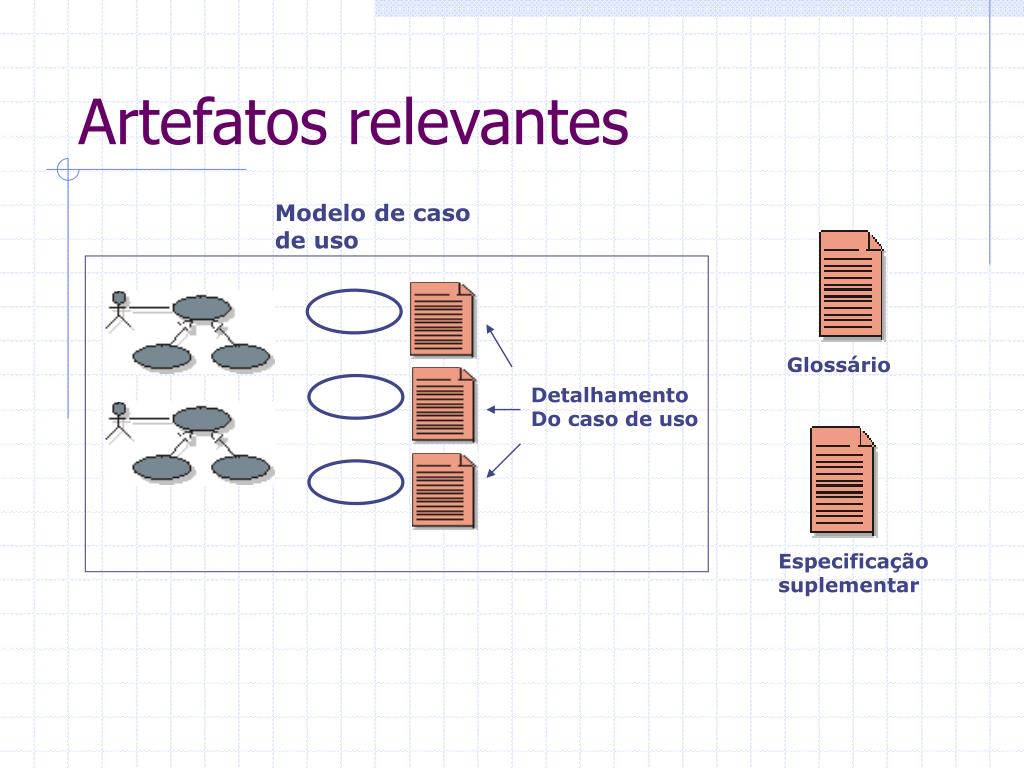

Artefatos relevantes

Modelo de caso

de uso

Glossário

Detalhamento

Do caso de uso

Especificação

suplementar

conceitos

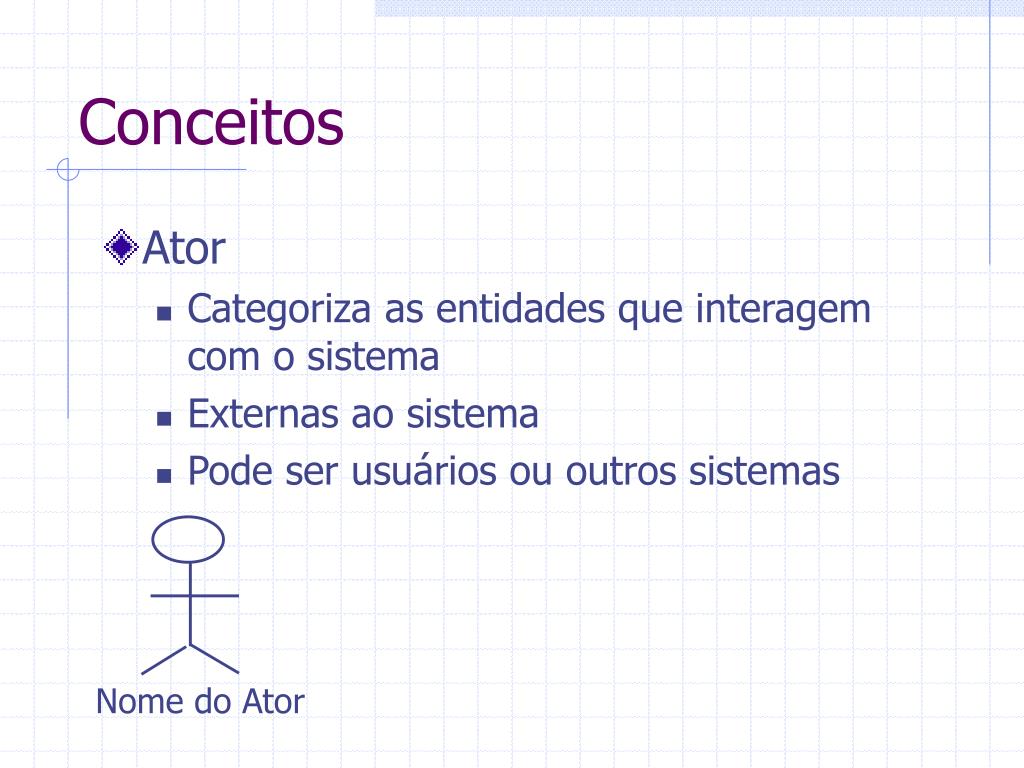

Conceitos
  • Ator
    • Categoriza as entidades que interagem com o sistema
    • Externas ao sistema
    • Pode ser usuários ou outros sistemas

Nome do Ator

conceitos1

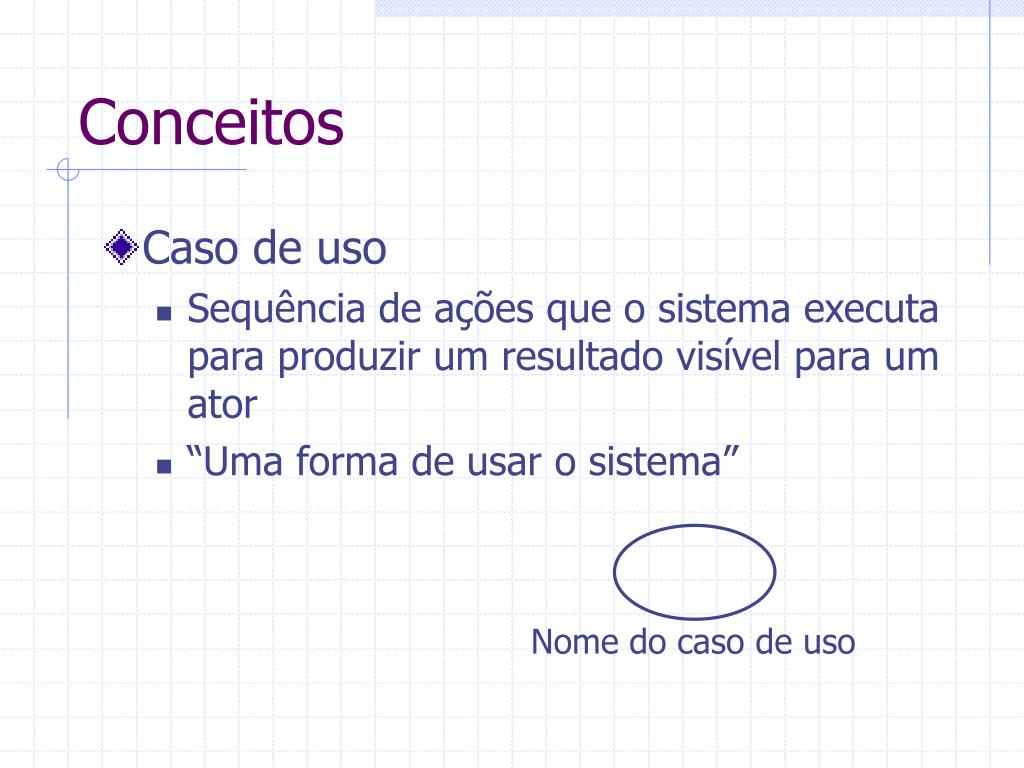

Conceitos
  • Caso de uso
    • Sequência de ações que o sistema executa para produzir um resultado visível para um ator
    • “Uma forma de usar o sistema”

Nome do caso de uso

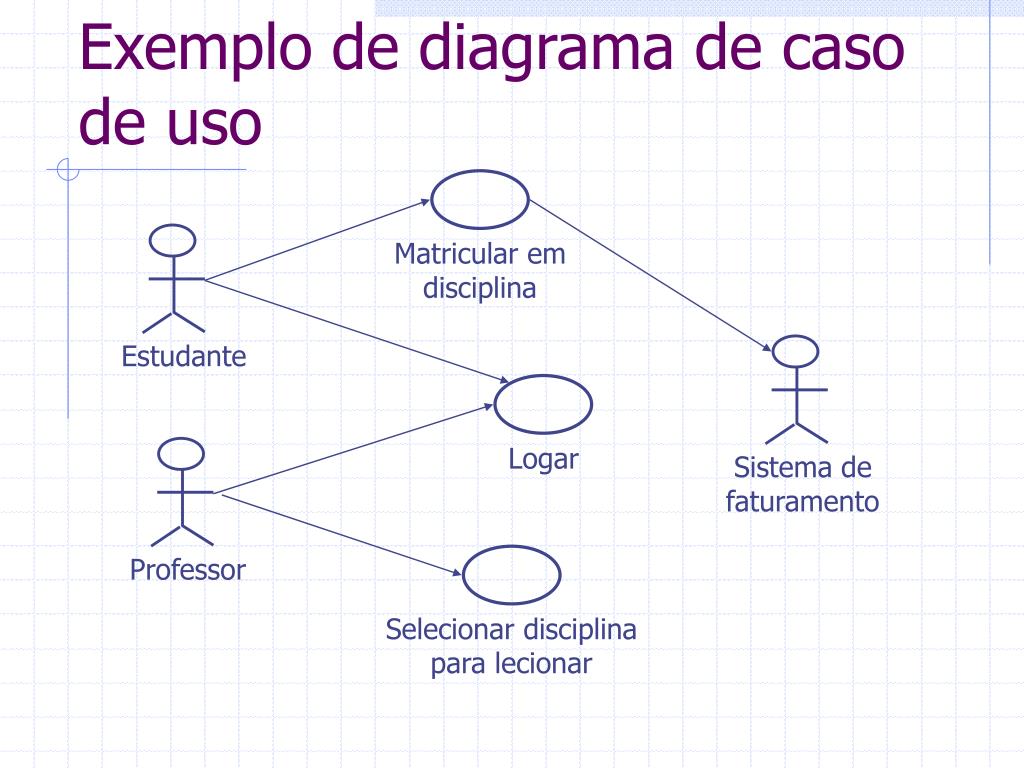

exemplo de diagrama de caso de uso

Selecionar disciplina

para lecionar

Matricular em

disciplina

Logar

Exemplo de diagrama de caso de uso

Estudante

Sistema de

faturamento

Professor

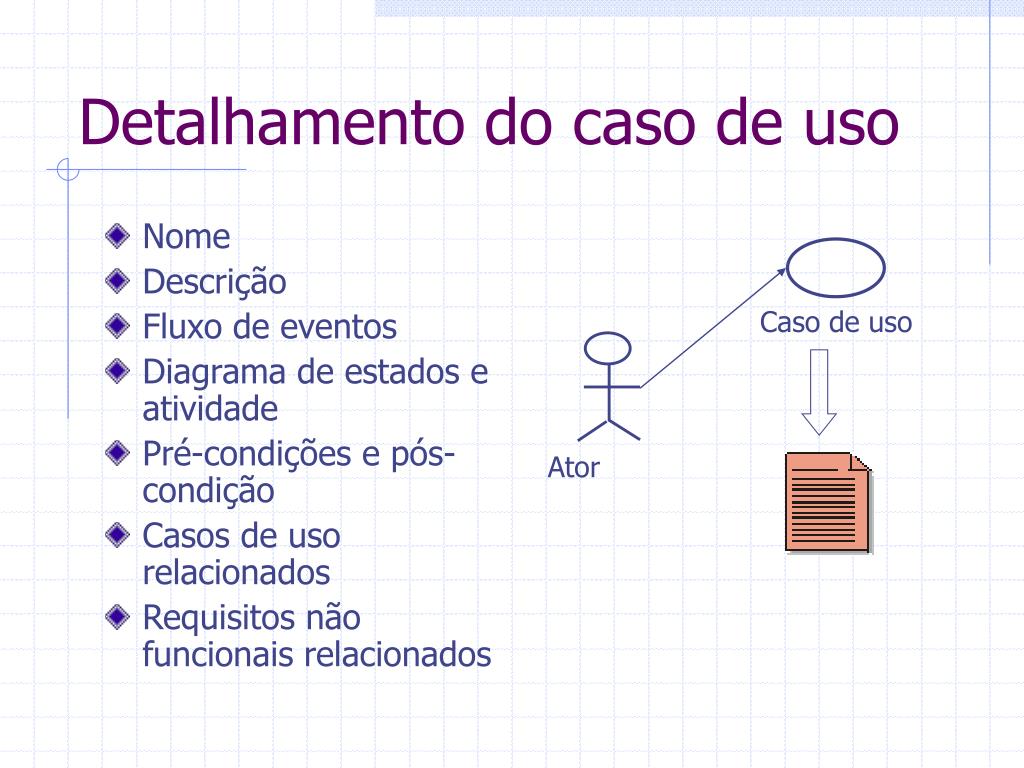

detalhamento do caso de uso

Caso de uso

Detalhamento do caso de uso
  • Nome
  • Descrição
  • Fluxo de eventos
  • Diagrama de estados e atividade
  • Pré-condições e pós-condição
  • Casos de uso relacionados
  • Requisitos não funcionais relacionados

Ator

fluxo de eventos

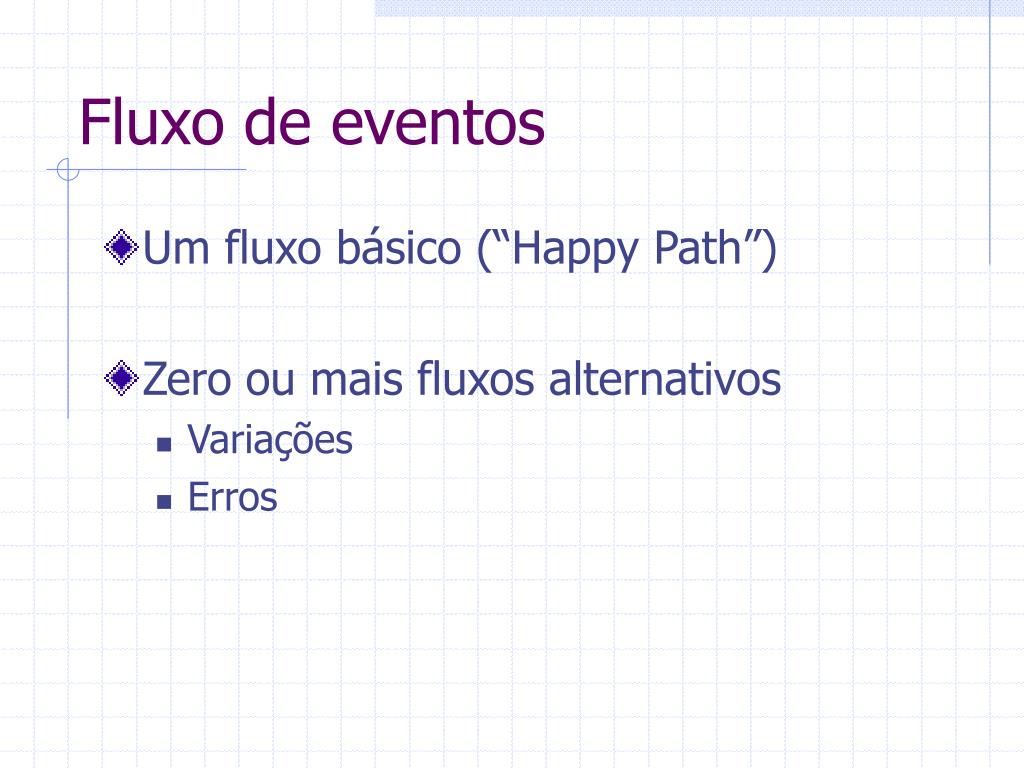

Fluxo de eventos
  • Um fluxo básico (“Happy Path”)
  • Zero ou mais fluxos alternativos
    • Variações
    • Erros

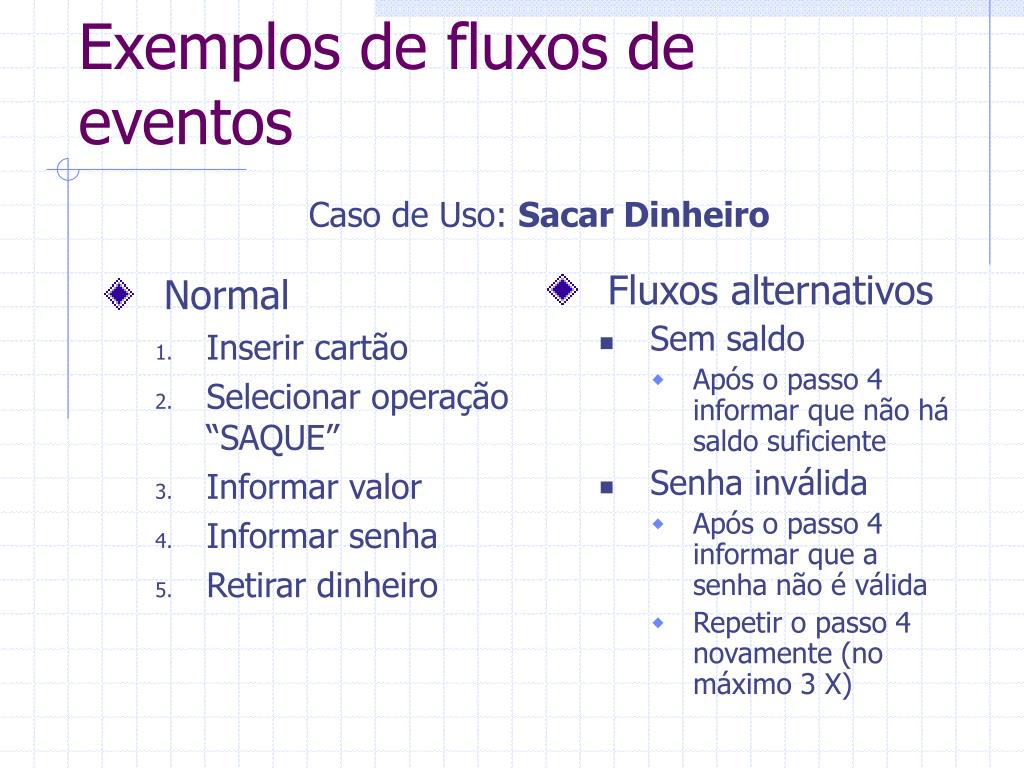

exemplos de fluxos de eventos
Normal

Inserir cartão

Selecionar operação “SAQUE”

Informar valor

Informar senha

Retirar dinheiro

Fluxos alternativos

Sem saldo

Após o passo 4 informar que não há saldo suficiente

Senha inválida

Após o passo 4 informar que a senha não é válida

Repetir o passo 4 novamente (no máximo 3 X)

Exemplos de fluxos de eventos

Caso de Uso: Sacar Dinheiro

outros artefatos

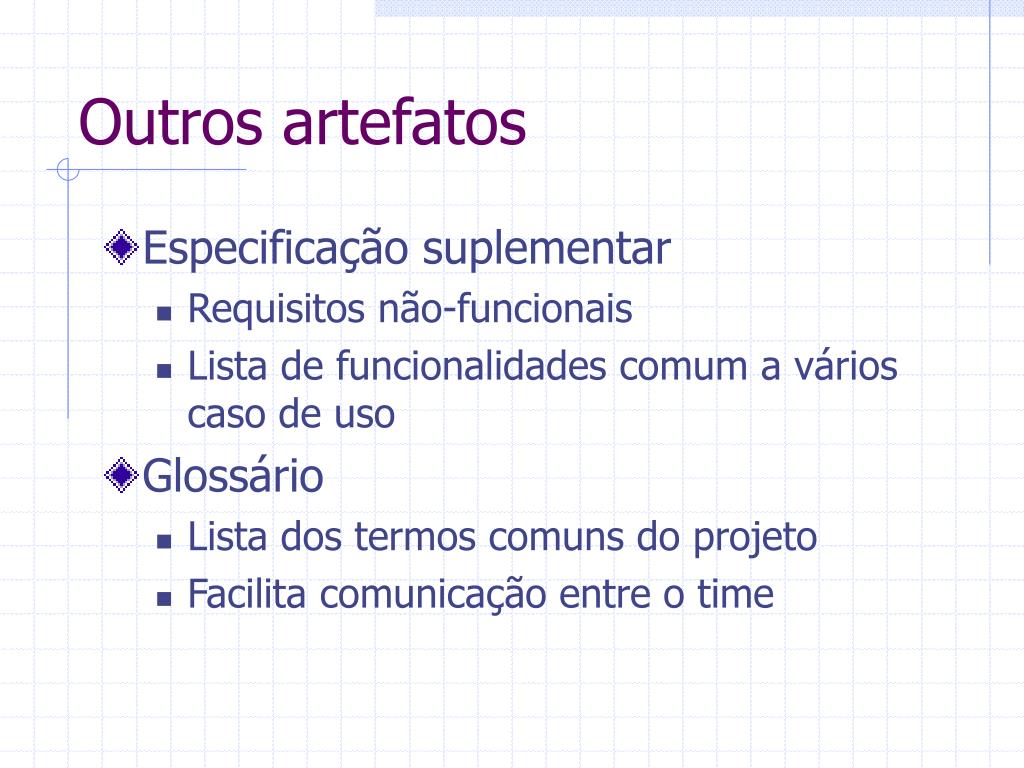

Outros artefatos
  • Especificação suplementar
    • Requisitos não-funcionais
    • Lista de funcionalidades comum a vários caso de uso
  • Glossário
    • Lista dos termos comuns do projeto
    • Facilita comunicação entre o time
