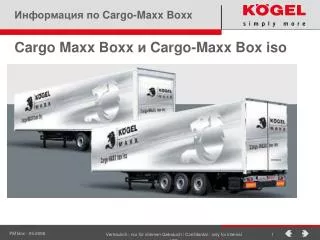

Cargo Maxx Boxx и Cargo-Maxx Box iso

1. Информация по Cargo-Maxx Boxx Cargo Maxx Boxx и Cargo-Maxx Box iso Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

2. Информация Cargo-Maxx Boxx 2 типа сухогрузных п/п : SPKH = боковые стенки из клеёной фанеры 20 ммбоковая стенка = внутренняя ширина 2490 мм для дюссельдорфских и европаллет SIKH = изолированный кузов 30 ммбоковая стенка = внутренняя ширина 2480 мм для дюссельдорфских и европаллет Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

3. Cargo-Maxx Boxx Когда я выбираю SPKH или SIKH ? Все достаточно просто ! Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

4. Информация по Cargo-Maxx Boxx SPKH - шины на поверхности- для грузов не требующих особого температурного режима SIKH - встроенные шины - для грузов требующих особого температурного режима Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

5. Информация по Cargo-Maxx Boxx SPKH и SIKH отличаются кузовами: • Толщиной и конструкционными материалами • Областью применения • Опциональным оснащением SIKH SPKH Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

6. VID 901122 - 23 / SPKH SPKH – для сухогрузов – область применения: Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

7. VID 901122 - 23 / SPKH • Грузы требующие температурных режимов • прочный кузов • гладкая поверхность = легко очищается • боковая стенка- целостный элемент • алюминиевая планка/ перевозка одежды • шины на поверхности, не встроенные Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

8. VID 901122 - 23 / SPKH Область применения / Application Range: Перевозка сухогрузов + защита от кражи Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

9. VID 901122 - 23 / SPKH Описание / Серийное оснащение Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

10. VID 901122 - 23 / SPKH Конструкция шасси SPKH – SIKH как для SN24 P90 Незначительные различия: отмечено зеленым Возможно 2-сное и 3-осное исполнение Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

11. VID 901122 - 23 / SPKH Пол 7,2 т Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

12. VID 901122 - 23 / SPKH Кузов : Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

13. VID 901122 - 23 / SPKH • SPKH- боковая стенка: • толщина= 20 ммклеёная фанера • Материал кузова: • Внешнее белое покрытие Gel-coat • Стеклопластик GFK • Основной материал = многослойная клеёная фанера • Внутри стеклопластик GFK,белый • Категория возгарания : M3 • Объемный весм² = ок. 15 кг/ м² Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

14. VID 901122 - 23 / SPKH Технические данные SPKH – Крыша Светопроницаемая крыша Gel-coat толщина 40 мм Стеклопластик GFK толщина 1,5 мм Дуги на крыше устойчивые к возгоранию из стали Рама крыши – прессованный алюминиевый профиль макс. нагрузка на крышу 300 кг на поверхности 600 мм x 300 мм GFK-1,5 мм Встроены стальные дуги Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

15. VID 901122 - 23 / SPKH Стандартная конструкция передней стенки • Модульная конструкция кузова • Угловые стойки слева/ справа для различных боковых стенок • Алюминиевый профиль как у SN/ SNCO Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

16. VID 901122 - 23 / SPKH Задний портал/ ворота: Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

17. VID 901122 - 23 / SPKH • Задний портал • сталь • все элементы соединены болтами • KTL обработка и окрашивание в белый цвет • стандартные отверстия для фиксации Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

18. VID 901122 - 23 / SPKH • Планка для защиты рамы • планка полностью приклеена • планка состоит из 2 частей • закрепляется на высоте 200 мм при помощи болтов / заклепок • толщинаок. 4 мм 200 mm Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

19. VID 901122 - 23 / SPKH Возможное опциональное оснащение: Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

20. VID 901122 - 23 / SPKH Опция: Защита передней стенки внутри • Древесноволокнистая плита • Высота 1.250 мм / толщина 12мм • Оцинкованный стальной лист • Высота 1.250 мм / толщина 2 мм • Дополнительное болтовое соединение в случае повышенной нагрузки вверху • Стальной лист встроен • Высота 1.250 мм / толщина 2мм Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

21. VID 901122 - 23 / SPKH Опция: Крепежные кольца 13 пар колец внутри нагрузка на кольцо 2000 кг Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

22. VID 901122 - 23 / SPKH Опция: Защита боковой стенки • Увеличение стенки 200 мм • Толщина 4 мм, склеена/прикручена болтами • Съемная защита • Профиль из двух частей 200 mm Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

23. VID 901122 - 23 / SPKH Опция: Вентиляционное отверстие: • 1 x на боковой стенке слева вверху • 1 x на боковой стенке справа вверху • 1 x на боковой стенке слева внизу • 1 x на боковой стенке справа внизу Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

24. VID 901122 - 23 / SPKH Опция:фиксация груза • 1 или 2 ряда крепежных стальных шин • каждая сторонавыступает на поверхности на 12 мм • Диаметр отверстия 25 мм • Расположение от пола 900 мм • Расположение от пола 900/1600 мм • для крепежных и натяжных ремней 900 mm Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

25. VID 901122 - 23 / SPKH Опция: планки для креплений • Длина 2450 мм, 25 ммснаружи, толщина 3 мм • Ширина в светууменьшается на 50 мм • Перевозка одежды • Планка из алюминия Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

26. VID 901122 - 23 / SPKH Опция: дверь на роликах/ roll door • Механическая дверь на роликах, не изолирована • безсертификата 12642 XL • Грузоподъемностьтолько 33 паллеты • Погрузочная высота в светусокращается на 210 мм • Погрузочная ширина в свету сокращается на 110 мм • Длина в свету сокращается на 60 мм 2520 mm 2360 mm Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

27. VID 901122 - 23 / SPKH Резюме SPKH • легче на 700 кг, чем у конкурентов • нагрузка на пол 7200 кг • гладкая поверхность, легко очищается • поверхность GFK, легко ремонтировать • Сплошные крепежные шины Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

28. VID 901120 - 21 / SIKH SIKH – легкая изотерма – Область применения: Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

29. VID 901120 - 21 / SIKH • Для грузов требующих особого температурного режима • Боковая стенка со стальным листом 0,6 м • Листовая конструкция боковых стенок • Боковая стенка- целостный элемент • Утопленное устройство для ярусной загрузки и крепежные шины • Крепежные шины на поверхности Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

30. VID 901120 - 21 / SIKH Область применения : Перевозка сухогрузов и защита от кражи Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

31. VID 901120 - 21 / SIKH • SIKH- боковая стенка: • толщина = 30 ммсэндвич- панели с пенистым наполнителем • Материал-кузов: • Внешняя стенка – оцинкованный стальной лист 0,6 мм • Основной метириал = затвердевающая пена(без фреонов) объемный вес 70кг/м³ • Внутреннее покрытие- оцинкованный стальной лист 0,6 ммПолимерное покрытие твердое ПВХ • Категория устойчивости возгоранию : B1 • Вес на м² = ок. 11,5 кг/ м² Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

32. VID 901120 - 21 / SIKH Технические данные SIKH – крыша толщина = 35 мм сэндвич- панели с пеной Внешний слой GFK толщина 1,3мм Основной материал PU- пенабез фреонов Объемный вес 70кг/м³ Стальной оцинкованный лист внутри 0,4 ммбелое покрытие ПВХ GFK-1,3мм PU-пена внутреннее покрытие 0,4 мм Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

33. VID 901120 - 21 / SIKH Возможное дополнительное оснащение: Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

34. VID 901120 - 21 / SIKH Опция:Ярусная загрузка: • Шины полностью утоплены • Шаг между позициями 20 мм • Погрузка паллет в длину • 12 шин на каждой стенке • 22 балки • Балки 88 x 67 мм • Грузоподъемность 1.000 кг Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

35. Полуприцеп-рефрижератор Cool-Maxx Опция: система фиксации грузов • 1 или 2 рядакрепежных шин из оцинкованной стали • каждая сторона практически вмонтирована • Диаметр отверстия 25 мм • положение от пола до середины шины 900 мм • положение от пола до середины шины 850/1600 мм • для натяжных и крепежных ремней 1600 mm 850 mm * SIKT только 1 ряд / SIKA 1 или 2 ряда Stand 05-2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal use Nur für den internen Gebrauch / Produktmanagement 35

36. VID 901120 - 21 / SIKH Опция: ворота на роликах • деревянная дверь, без изоляции • не используется для Ж/Д перевозки • алюминиевая дверь, без изоляции • возможна ж/д перевозка • дверь GFK, легкая изоляция • не используется для Ж/Д перевозки Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

37. VID 901120 - 21 / SIKH Опция: ярусная загрузка / Doubledeckloading: • Дизель-Обогрев (необходима зарядка) • мощность 8000 Вт • 50 л топливный бак… • Устройство управления • Выход у испарителя • Воздушный канал • Diesel-Heater (charging equipment neccesary) • 8000 Watt Power • 50 Liter fuel-tank… • outblow evaporator • Air duct Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

38. VID 901120 - 23 / SPKH - SIKH Общее: SIKH / SPKH • одинаковые шасси • одинаковые передние стенки • задний портал + ворота • соединительные профили • крыша Разница ! Боковые стенки и область использования Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

39. Преимущества: • рама = стандартная конструкция, 7200 кг нагрузка на пол • на 1,000 кг легче = экономия на топливе • задний бампер = безопасность • обогрев = возможность перевозки различных грузов • оснащение для ж/д = возможность выбора различных перевозчиков • шины ярусной погрузки = безопасность за счет простоты в использовании • светодиодные фонари • внутри = меньшее потребление энергии Vertraulich - nur für internen Gebrauch / Confidental - only for internal use

40. Cargo-Maxx Boxx Спасибо за внимание ! ООО «ТРАНСМАРКЕТ» Официальный дилер Kögel ИСКРА ВАДИМ ВЛАДИМИРОВИЧ Vertraulich - nur für internen Gebrauch / Confidental - only for internal use
