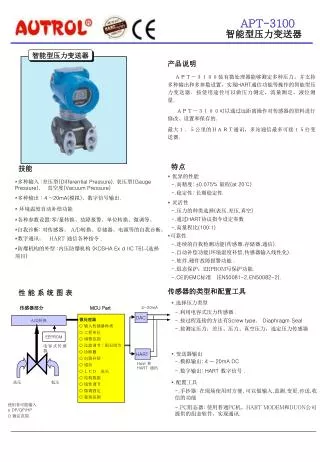

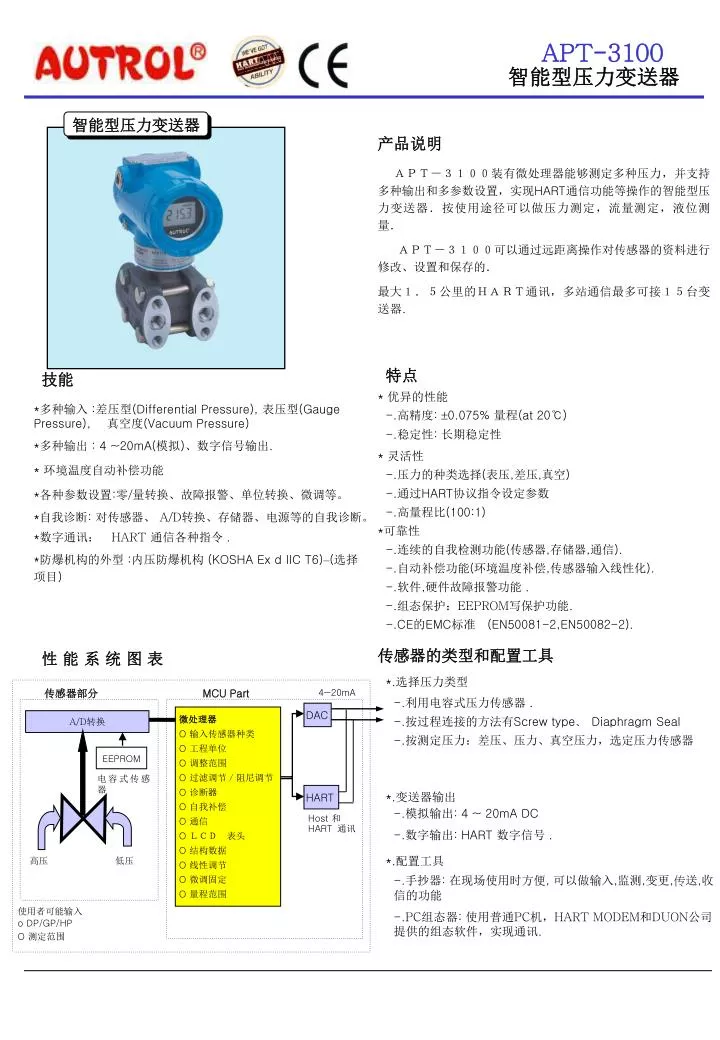

  1. APT-3100 智能型压力变送器 传感器部分 MCU Part 4~20mA DAC 微处理器 O 输入传感器种类 O 工程单位 O 调整范围 O 过滤调节／阻尼调节 O 诊断器 O 自我补偿 O 通信 O ＬＣＤ　表头 O 结构数据 O 线性调节 O 微调固定 O 量程范围 A/D转换 EEPROM 电容式传感器 HART Host 和 HART通讯 高压　 低压 使用者可能输入 o DP/GP/HP O 测定范围 智能型压力变送器 产品说明 ＡＰＴ－３１００装有微处理器能够测定多种压力，并支持多种输出和多参数设置，实现HART通信功能等操作的智能型压力变送器．按使用途径可以做压力测定，流量测定，液位测量． ＡＰＴ－３１００可以通过远距离操作对传感器的资料进行修改、设置和保存的． 最大１．５公里的ＨＡＲＴ通讯，多站通信最多可接１５台变送器. 特点 技能 * 优异的性能 -.高精度: 0.075% 量程(at 20℃) -.稳定性: 长期稳定性 * 灵活性 -.压力的种类选择(表压,差压,真空) -.通过HART协议指令设定参数 -.高量程比(100:1) *可靠性 -.连续的自我检测功能(传感器,存储器,通信). -.自动补偿功能(环境温度补偿,传感器输入线性化). -.软件,硬件故障报警功能. -.组态保护：EEPROM写保护功能. -.CE的EMC标准(EN50081-2,EN50082-2). *多种输入:差压型(Differential Pressure), 表压型(Gauge Pressure), 真空度(Vacuum Pressure) *多种输出: 4 ~20mA(模拟)、数字信号输出. * 环境温度自动补偿功能 *各种参数设置:零/量转换、故障报警、单位转换、微调等。 *自我诊断: 对传感器、 A/D转换、存储器、电源等的自我诊断。 *数字通讯：　HART 通信各种指令. *防爆机构的外型:内压防爆机构(KOSHA Ex d IIC T6)–(选择 项目) 传感器的类型和配置工具 性 能 系 统 图 表 *.选择压力类型 -.利用电容式压力传感器. -.按过程连接的方法有Screw type、Diaphragm Seal -.按测定压力：差压、压力、真空压力，选定压力传感器 *.变送器输出 -.模拟输出: 4 ~ 20mA DC -.数字输出: HART 数字信号. *.配置工具 -.手抄器: 在现场使用时方便, 可以做输入,监测,变更,传送,收信的功能 -.PC组态器: 使用普通PC机，HART MODEM和DUON公司提供的组态软件，实现通讯.

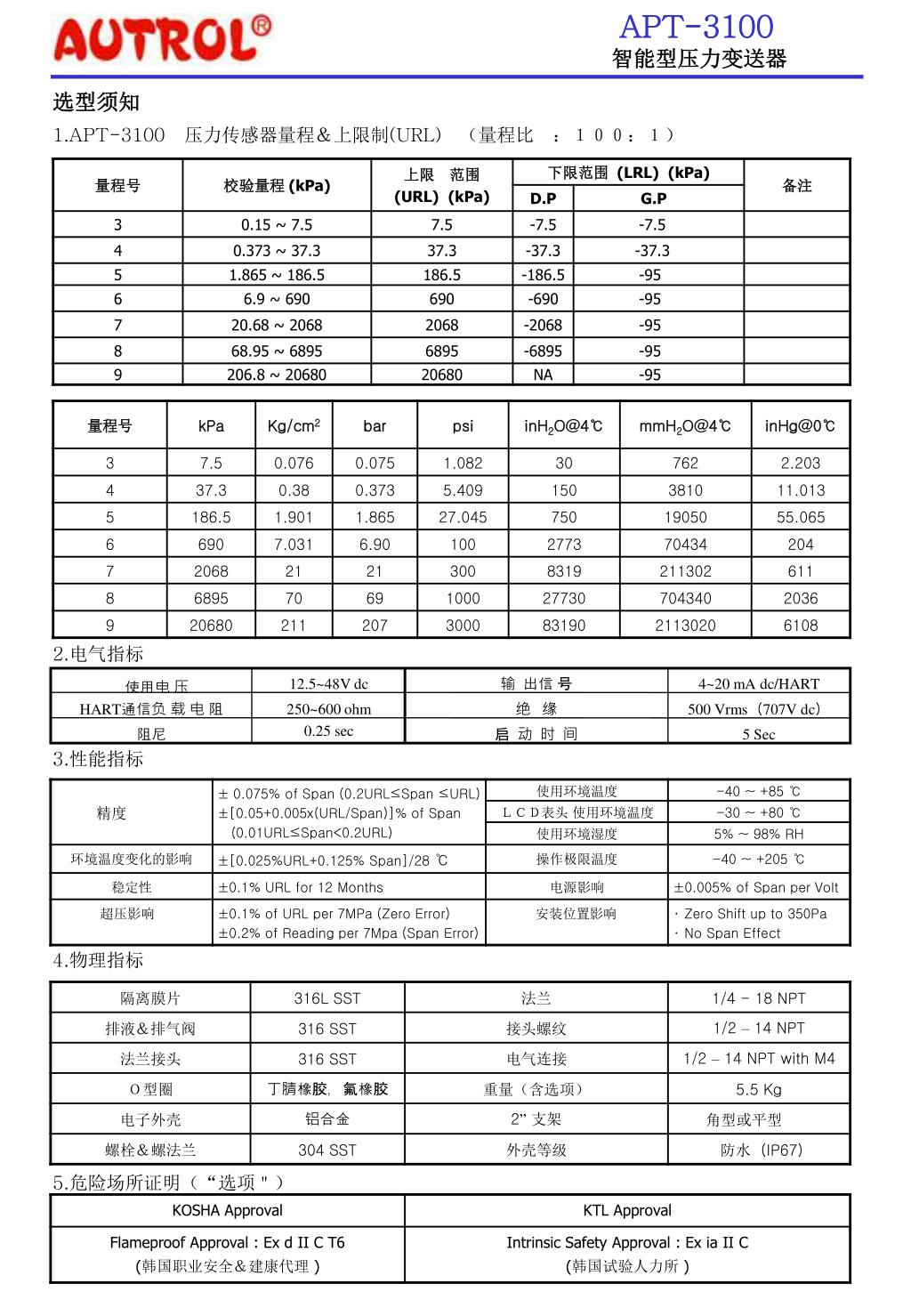

  2. APT-3100 智能型压力变送器 选型须知 1.APT-3100 压力传感器量程＆上限制(URL)　（量程比　：１００：１） 2.电气指标 12.5~48V dc 输 出信 号 4~20 mA dc/HART 使用电 压 HART通信负 载 电 阻 250~600 ohm 绝 缘 500 Vrms（707V dc） 0.25 sec 阻尼 启 动 时 间 5 Sec 3.性能指标 4.物理指标 5.危险场所证明（“选项＂）

  3. APT-3100 智能型压力变送器 定货须知

  4. APT-3100 智能型压力变送器 APT-3100 定货须知 变送器的信号，电源，结构连接见图 变送器的尺寸(mm)
