projekt tornet

Projekt Tornet

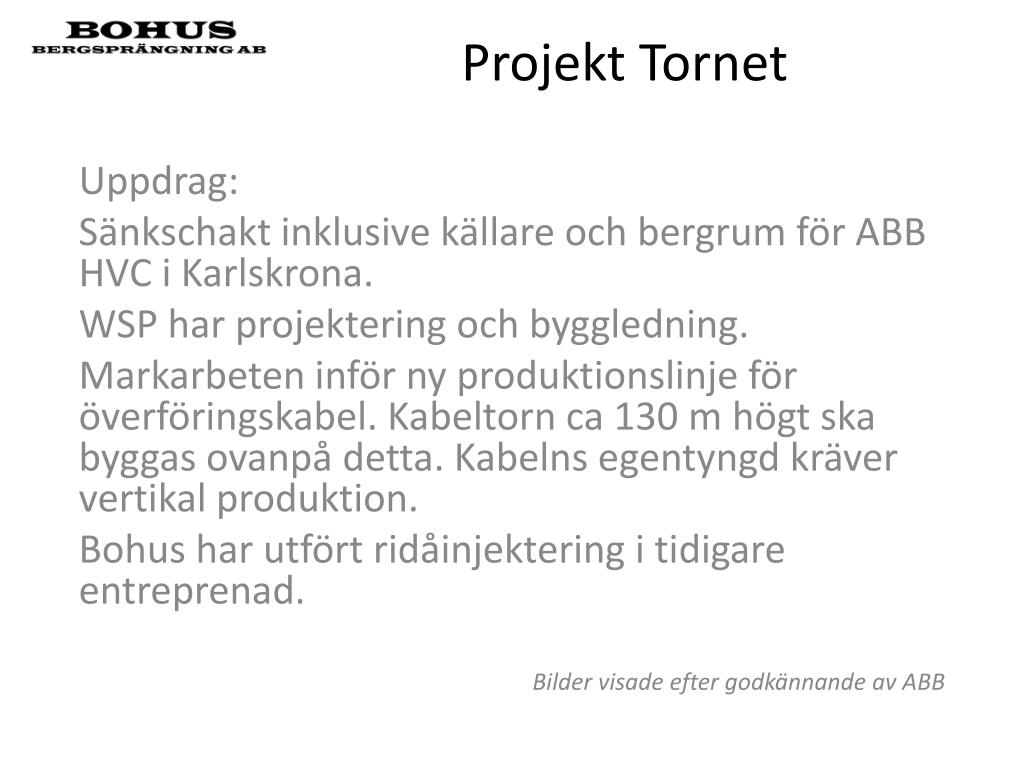

Uppdrag:

Sänkschakt inklusive källare och bergrum för ABB HVC i Karlskrona.

WSP har projektering och byggledning.

Markarbeten inför ny produktionslinje för överföringskabel. Kabeltorn ca 130 m högt ska byggas ovanpå detta. Kabelns egentyngd kräver vertikal produktion.

Bohus har utfört ridåinjektering i tidigare entreprenad.

Bilder visade efter godkännande av ABB

projekt tornet1

Projekt Tornet

Består av fyra delar:

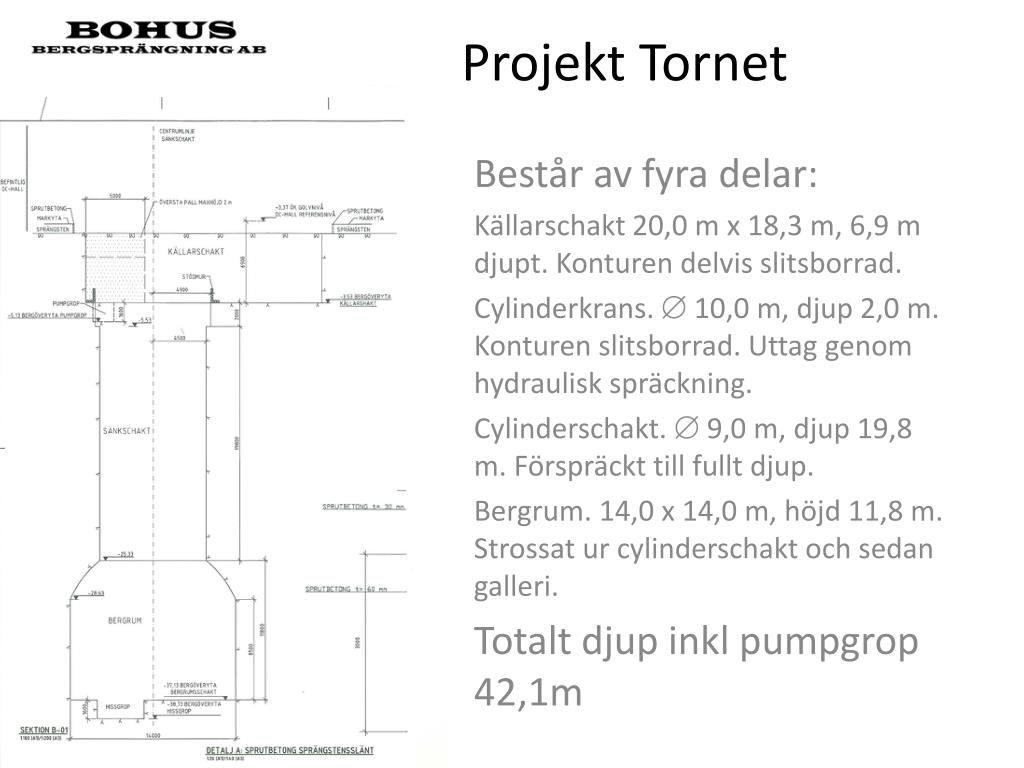

Källarschakt 20,0 m x 18,3 m, 6,9 m djupt. Konturen delvis slitsborrad.

Cylinderkrans.  10,0 m, djup 2,0 m. Konturen slitsborrad. Uttag genom hydraulisk spräckning.

Cylinderschakt.  9,0 m, djup 19,8 m. Förspräckt till fullt djup.

Bergrum. 14,0 x 14,0 m, höjd 11,8 m. Strossat ur cylinderschakt och sedan galleri.

Totalt djup inkl pumpgrop 42,1m

projekt tornet2

Projekt Tornet

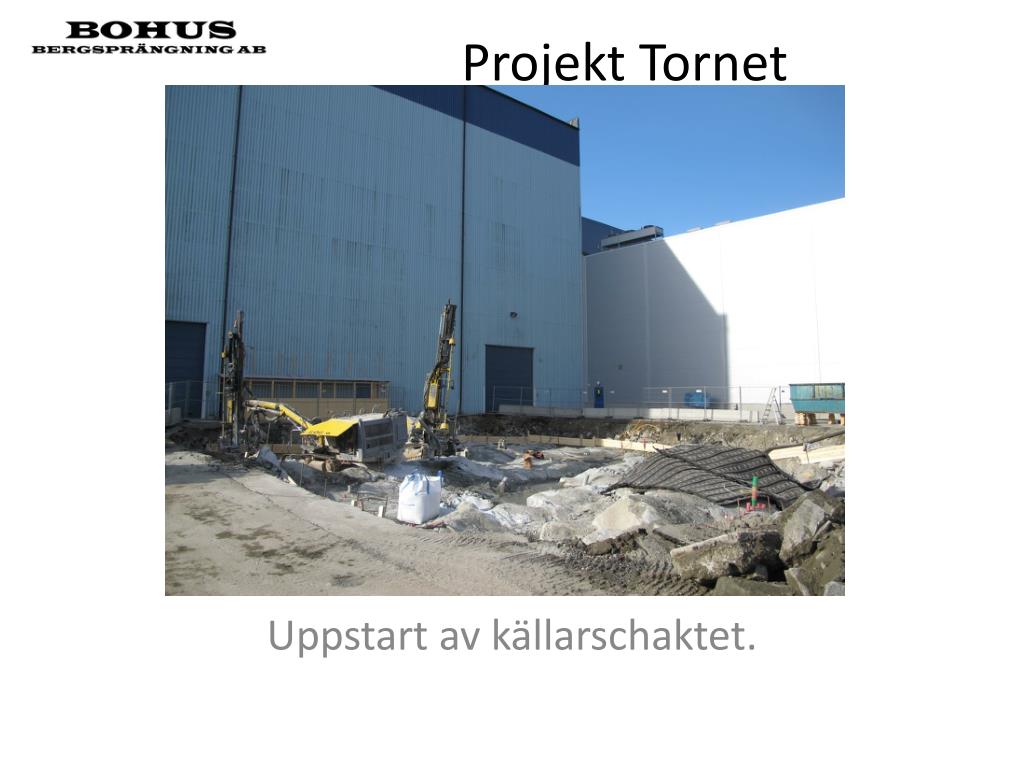

Uppstart av källarschaktet.

projekt tornet3

Projekt Tornet

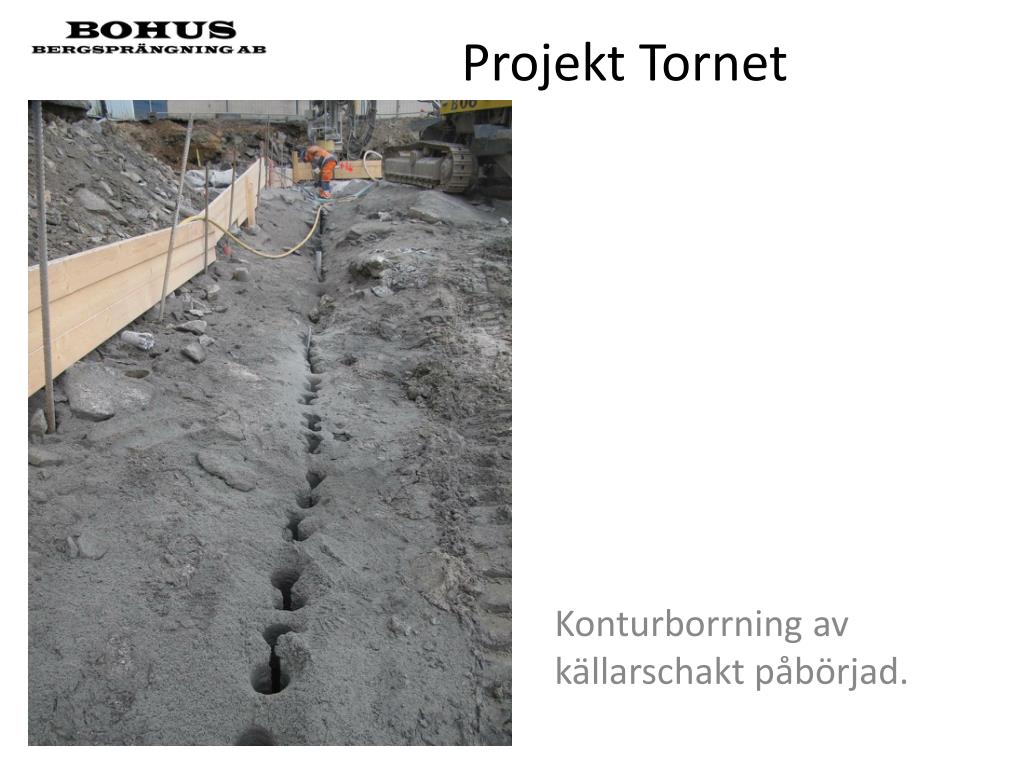

Konturborrning av källarschakt påbörjad.

projekt tornet4

Projekt Tornet

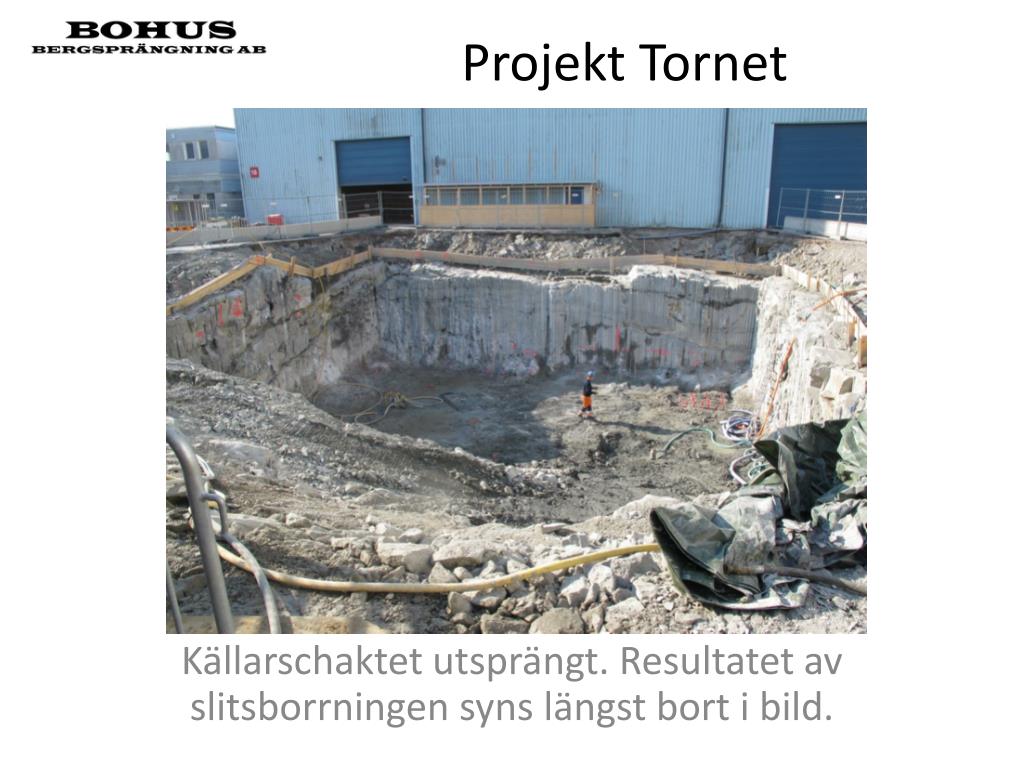

Källarschaktet utsprängt. Resultatet av slitsborrningen syns längst bort i bild.

projekt tornet5

Projekt Tornet

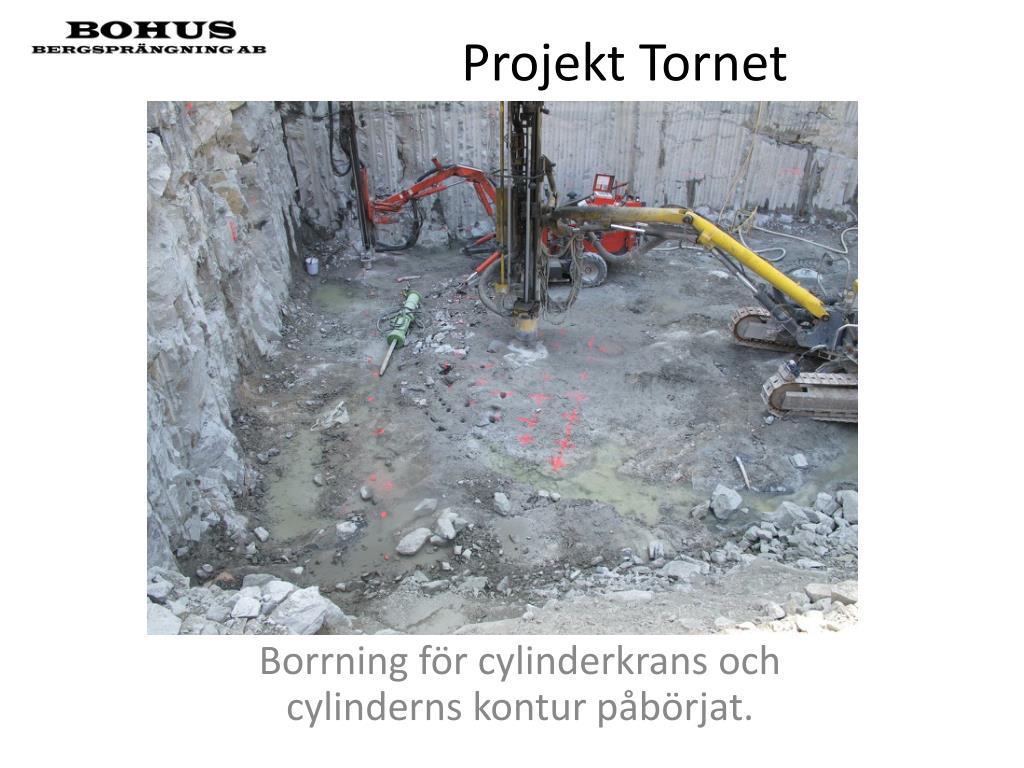

Borrning för cylinderkrans och cylinderns kontur påbörjat.

projekt tornet6

Projekt Tornet

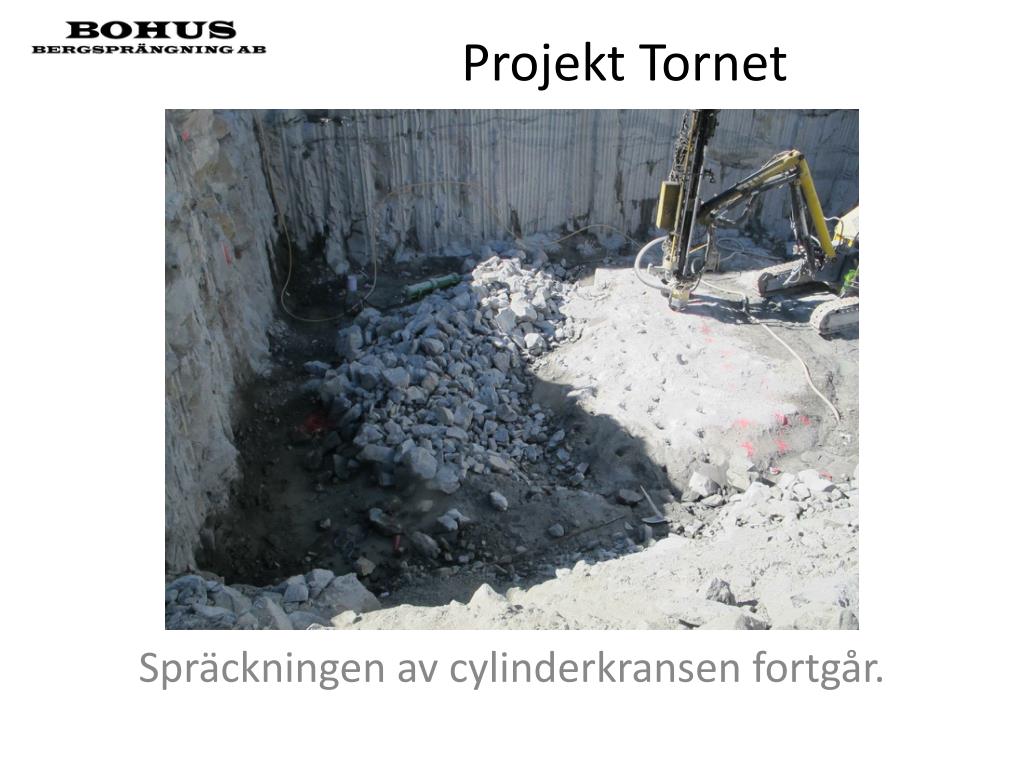

Spräckningen av cylinderkransen fortgår.

projekt tornet7

Projekt Tornet

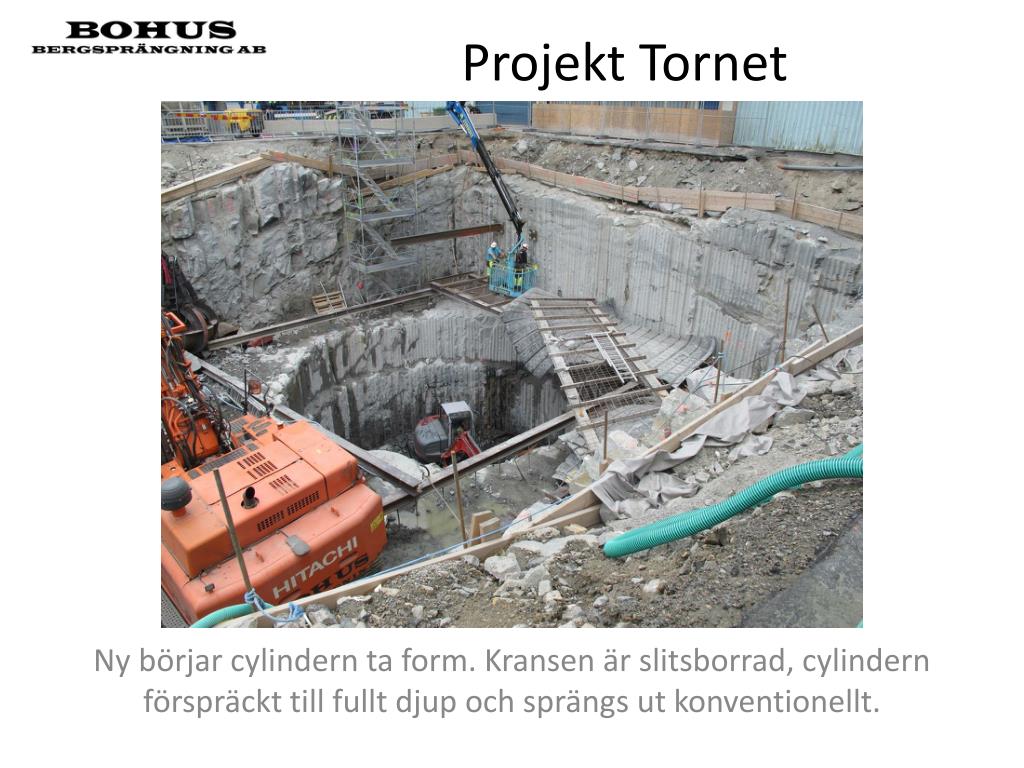

Ny börjar cylindern ta form. Kransen är slitsborrad, cylindern förspräckt till fullt djup och sprängs ut konventionellt.

projekt tornet8

Projekt Tornet

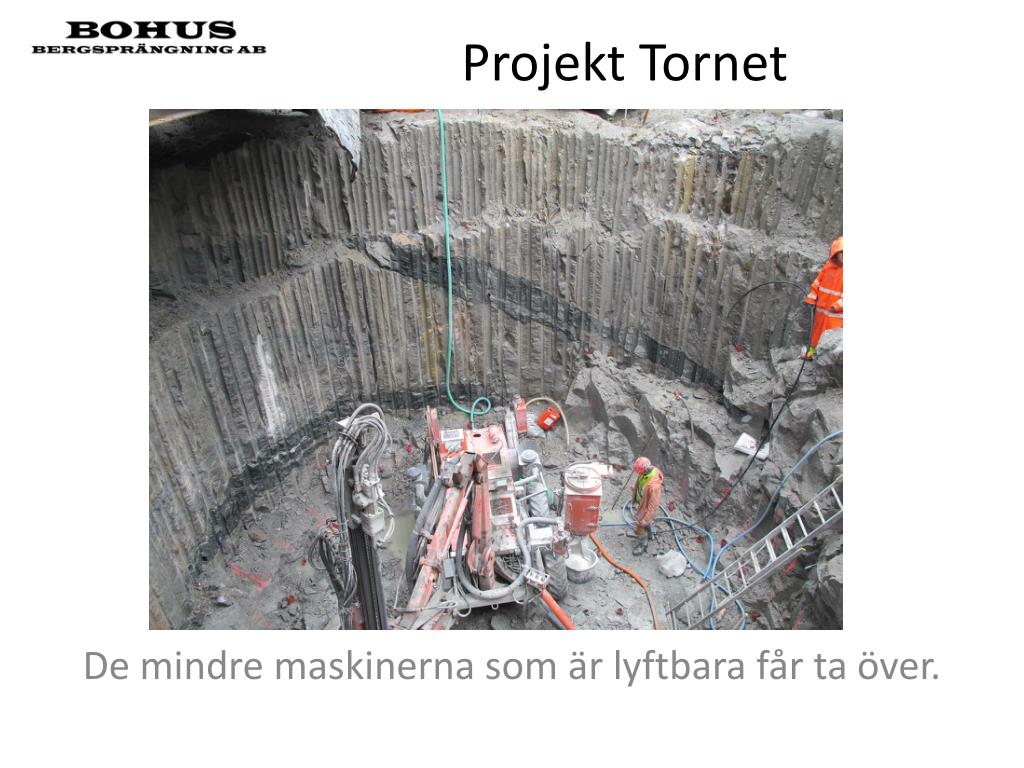

De mindre maskinerna som är lyftbara får ta över.

projekt tornet9

Projekt Tornet

Jobbet fortskrider nedåt. Nu börjar nivåskillnaderna bli en faktor att räkna med.

projekt tornet10

Projekt Tornet

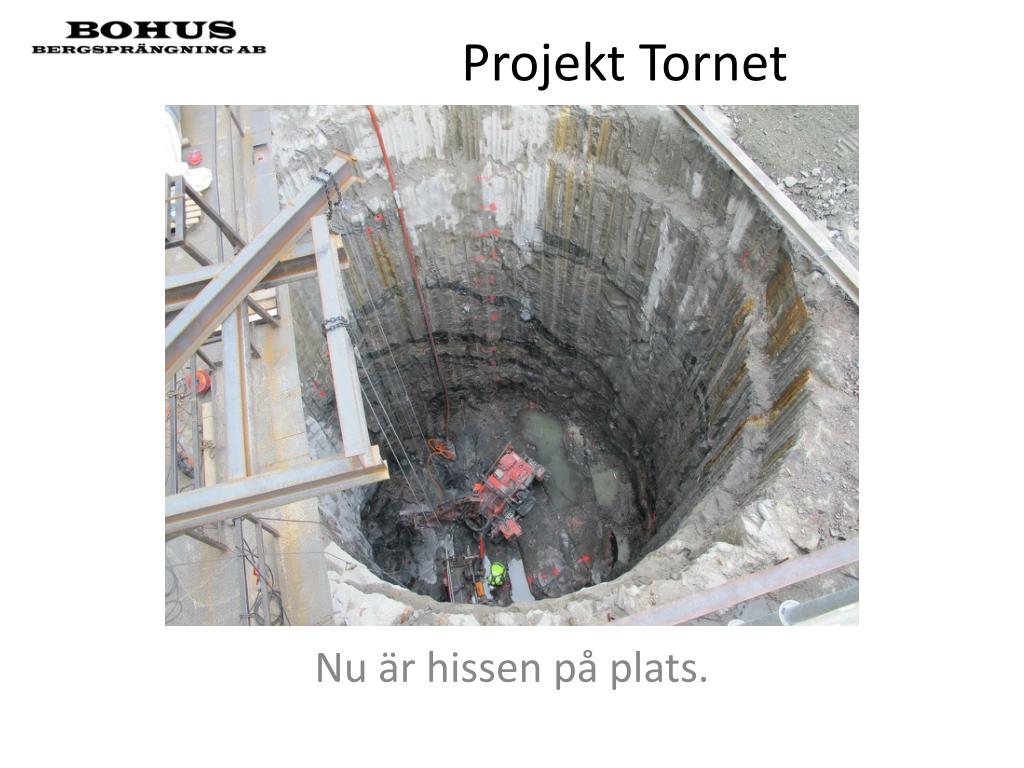

Nu är hissen på plats.

projekt tornet11

Projekt Tornet

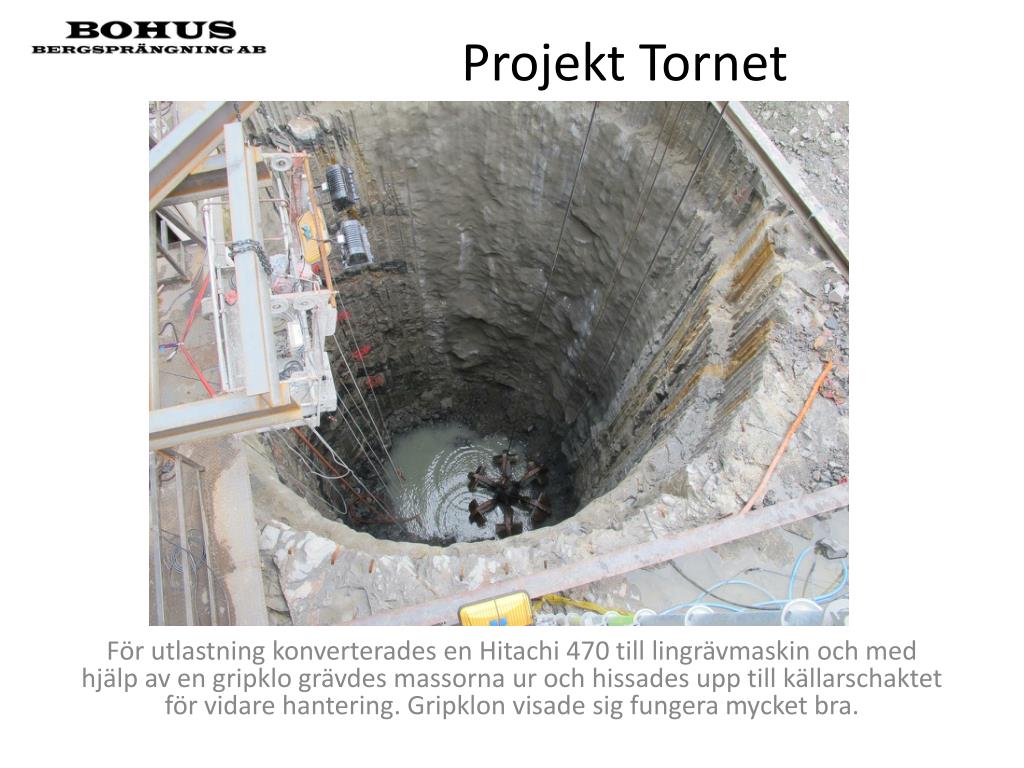

För utlastning konverterades en Hitachi 470 till lingrävmaskin och med hjälp av en gripklo grävdes massorna ur och hissades upp till källarschaktet för vidare hantering. Gripklon visade sig fungera mycket bra.

projekt tornet12

Projekt Tornet

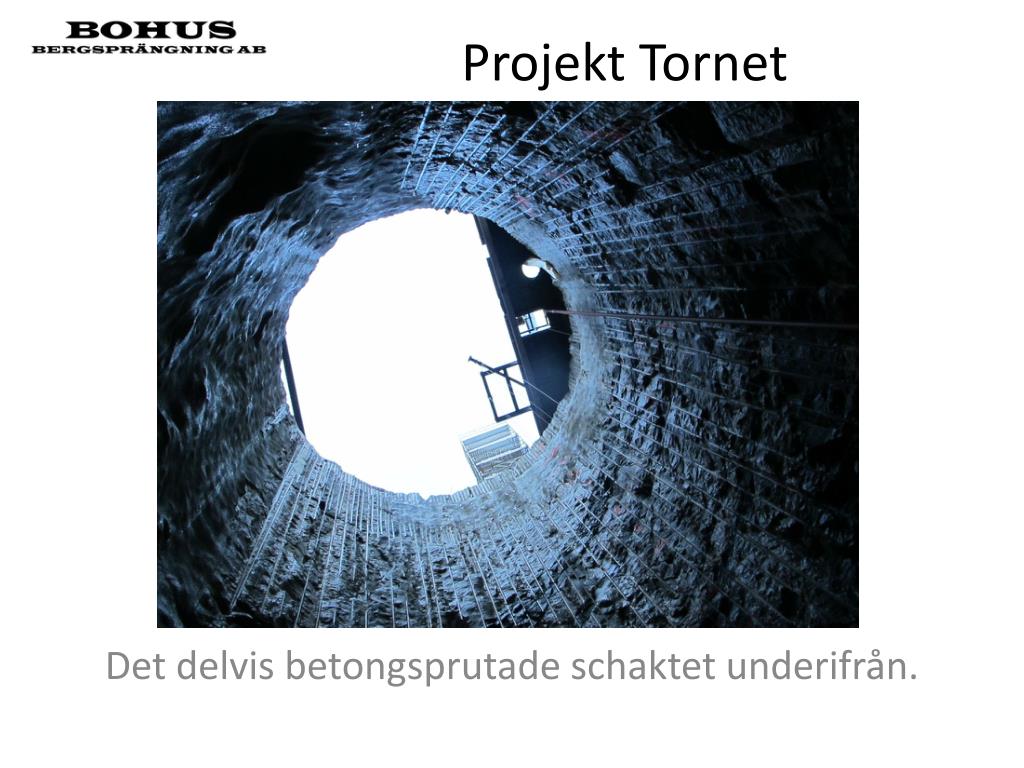

Det delvis betongsprutade schaktet underifrån.

projekt tornet13

Projekt Tornet

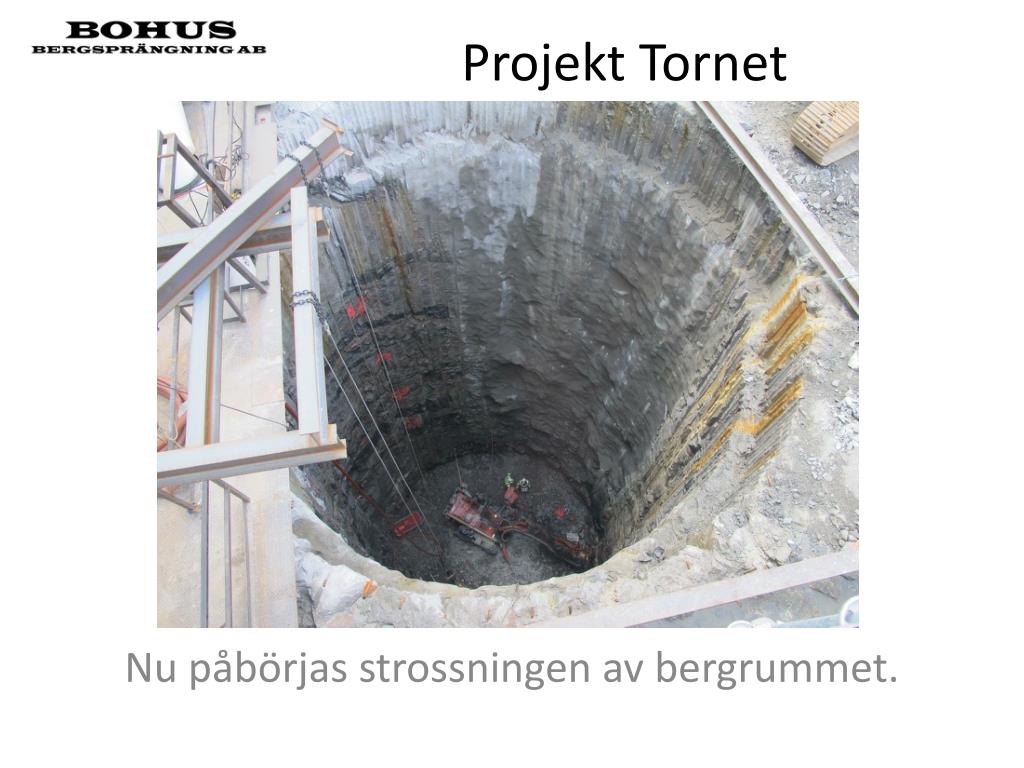

Nu påbörjas strossningen av bergrummet.

projekt tornet14

Projekt Tornet

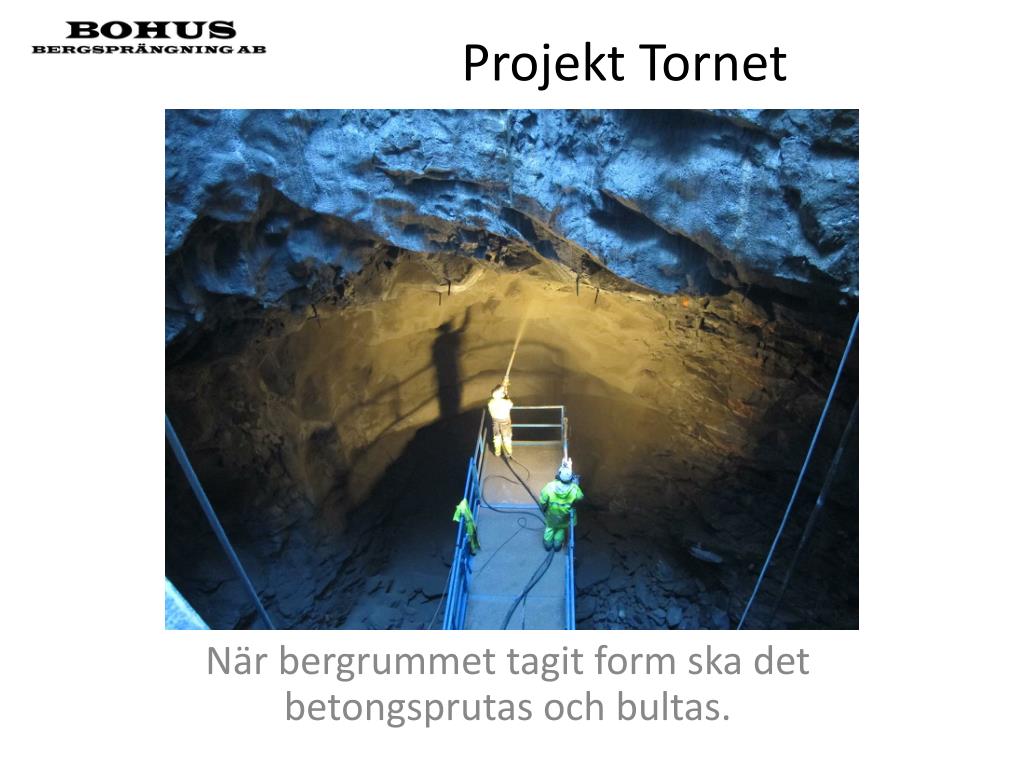

När bergrummet tagit form ska det betongsprutas och bultas.

projekt tornet15

Projekt Tornet

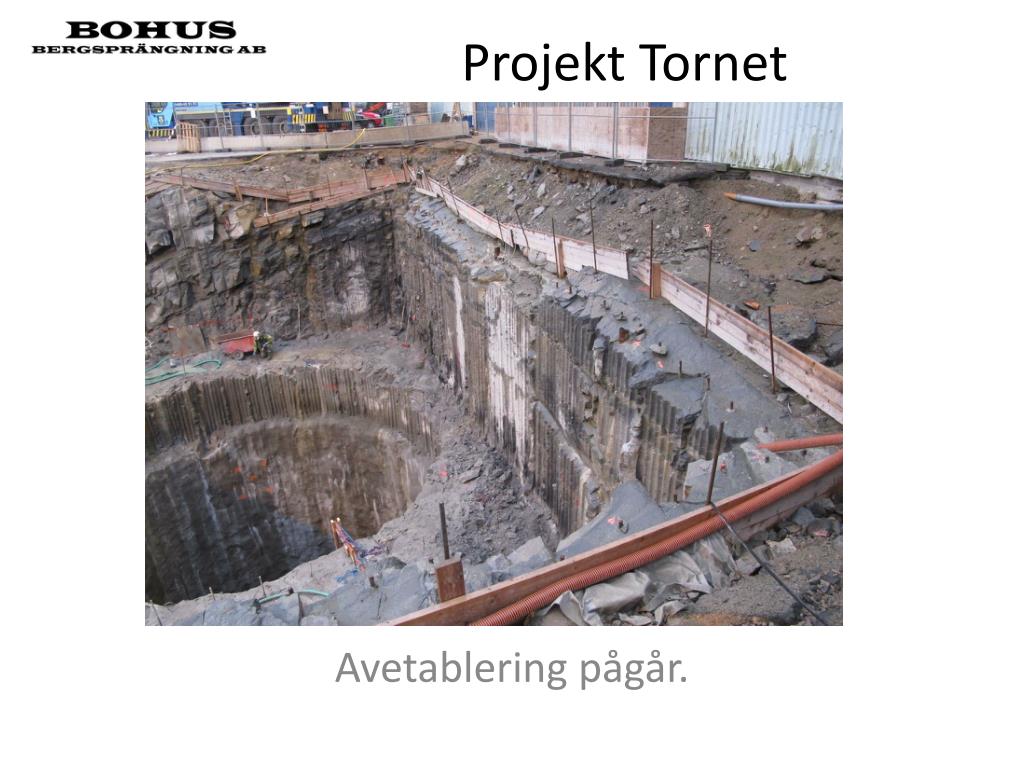

Avetablering pågår.

projekt tornet16

Projekt Tornet

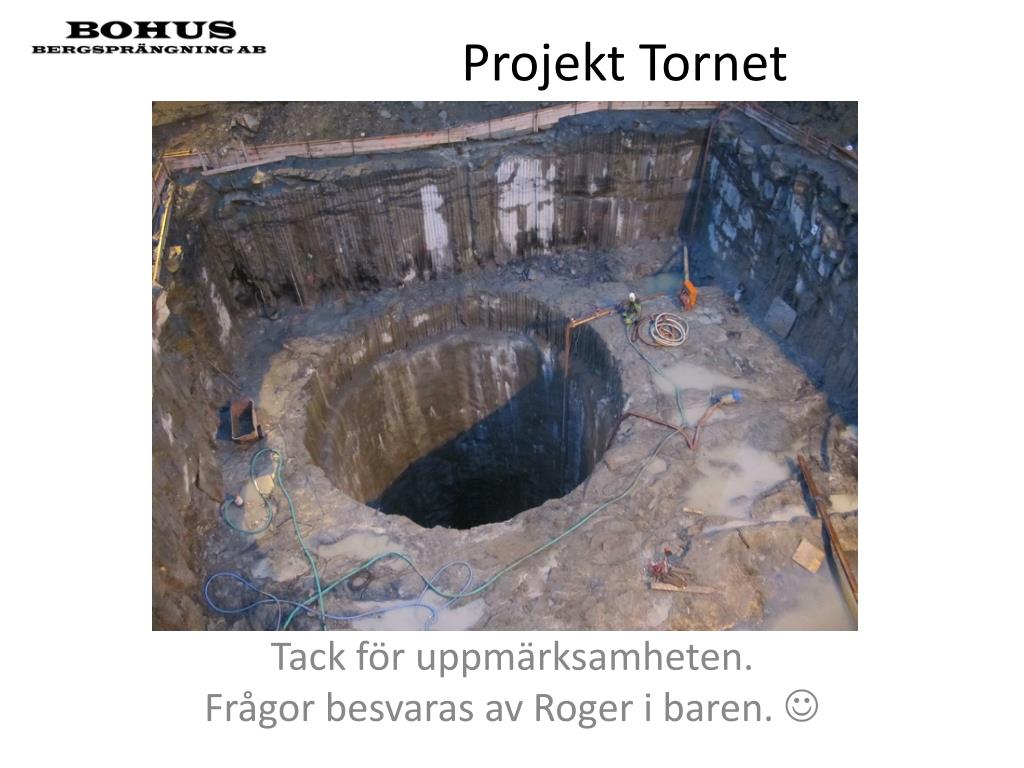

Tack för uppmärksamheten.

Frågor besvaras av Roger i baren. 
