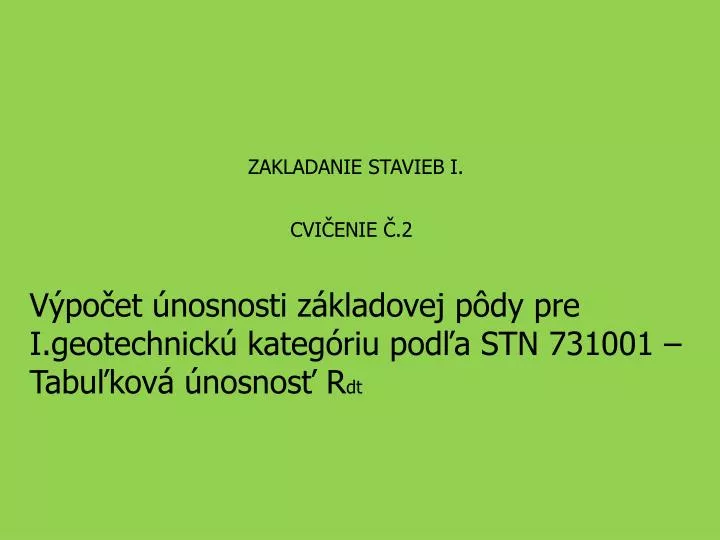

  1. ZAKLADANIE STAVIEB I. CVIČENIE Č.2 Výpočet únosnosti základovej pôdy pre I.geotechnickú kategóriu podľa STN 731001 – Tabuľková únosnosť Rdt

  2. ZADANIE Č.2 V predprojektovej príprave navrhnite založenie nosného obvodového múry obytnej budovy v jednoduchých základových pomeroch

  3. Schéma

  4. Hodnoty tabuľkových únosností Rdt

  5. 1. Návrh 1. Odhad šírky b základového pásu Napr.: b=0,75 m 2. Základová pôda: G2=GP 3. Tabuľková únosnosť pre interval b=0,5-1,0m Rdt * =400 – 650 kPa Rdt ´=525 kPa 4. Interpolácia pre b=0.75 m

  6. Rdt * =400 – 650 kPa Rdt ´=525 kPa

  7. Zahrnutie ďalších vplyvov na únosnosť • vplyv hĺbky základovej škáry • vplyv hladiny podzemnej vody • vplyv únosnejšej základovej pôdy

  8. Výpočet Rdt Poznámka 3 Poznámka 2 Poznámka 1 Pre stredne uľahlé

  9. Výpočet potrebnej plochy základu Apotr a šírky b lpotr=1 bm – základový pás bpotr= ....... m h≥1,8.a Rozmery zaokrúhliť na najbližších vyšších 50 mm -> b,h,l

  10. 2. Posúdenie • Tiaž základu: 2. Kontaktné napätie

  11. 2. Posúdenie 3. Výpočet Rdt Zmena b -> nové Rdt -> 4. Posúdenie Vyhovuje, Nevyhovuje
