  1. Chapter 8　遠端桌面協定

  2. 大綱 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  3. 簡介 • 遠端桌面協定（Remote Desktop protocol，RDP）屬於Microsoft Windows Terminal Services的一部份。 • 使用者登入終端機，執行主機電腦上的應用程式、存取檔案、資料庫和網路資源等等。 • 應用程式完全是在伺服器上執行，遠端桌面客戶端並無執行任何本機的應用程式。

  4. 簡介 (cont.) • 允許多個客戶端同時登入 • 每個客戶端連線都是獨立的 • 由主機作業系統來管理多個使用者存取共用資源的問題 • 遠端桌面與傳統終端機環境的比較： • 傳統終端機環境中的終端機只提供文字輸入與輸出 • 遠端桌面客戶端提供了完整的圖形使用者介面。 • Windows作業系統桌面。 • 支援各式各樣的輸入設備，如鍵盤與滑鼠。

  5. 議程 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  6. 終端服務連線 • 當使用者登入遠端桌面時，啟動一個連線 • 每個連線具有唯一的連線識別碼。 • 每個連線都會產生互動視窗工作站（Interactive Window Station）： • 互動視窗工作站唯一的名稱是 WinSta0。 • 每個視窗工作站都有三種標準桌面： • 視窗登入桌面 • 螢幕保護程式桌面 • 互動桌面

  7. 終端服務連線 (cont.) • 當互動使用者登出遠端桌面時，伺服器上的客戶端連線就會被刪除，相關的視窗與桌面也會被刪除。

  8. 議程 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  9. 遠端桌面協定 • RDP是以TCP/IP作為傳送協定，在客戶端與伺服器間建立連線。 • Windows 5.0使用RDP 5.5的版本。 • RDP各版本均相容 • Windows CE .NET客戶端可以與以下伺服器連線： • Windows NT Terminal Server：RDP 4.0 • Windows 2000 Terminal Services：RDP 5.0 • Windows XP Profession Edition：RDP 5.1或更新的版本

  10. RDP 5.5 (1/3) • 與Unicode相容 • 允許網路本地化、自動斷線與遠端設定組態 • 以客戶端bitmap快取或壓縮方式，提供可變的頻寬配置 • 支援多個虛擬通道 • 提供遠端控制功能 • 網路負載平衡（NLB）功能 • 支援高彩8位元、16位元和24位元圖形

  11. RDP 5.5 (2/3) • 剪貼簿共享 • 將本機印表機重新導向，使遠端應用程式能將資料在本機的印表機中輸出。 • 遠端應用程式播放的聲音資料，可以在遠端或本機端播放。 • 將本機傳輸埠重新導向，使遠端應用程式可以使用本機端的平行埠與序列埠。 • 將本機檔案系統重新導向，使遠端應用程式可以使用本機端的檔案系統。

  12. RDP 5.5 (3/3) • 支援 file redirector filter，允許顯示特定的目錄 • 提供終端服務客戶端存取使用權(TS CAL)維護工具 • 在GWES中執行

  13. 大綱 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  14. .rdp檔 參數設定 (1/6)

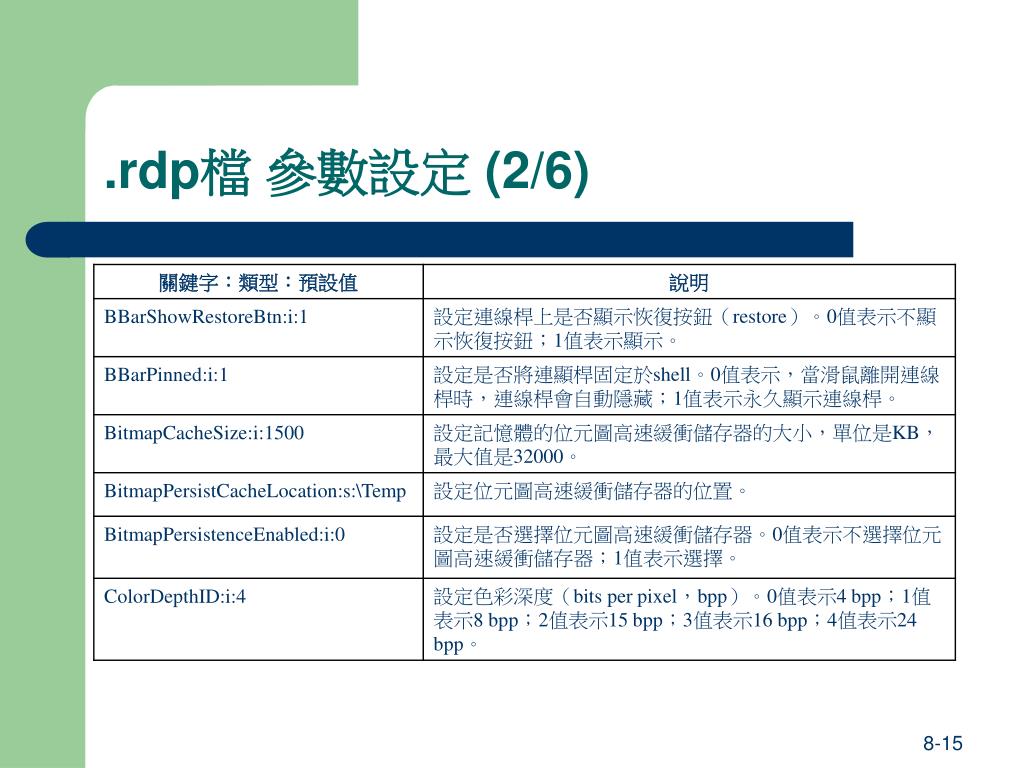

  15. .rdp檔 參數設定 (2/6)

  16. .rdp檔 參數設定 (3/6)

  17. .rdp檔 參數設定 (4/6)

  18. .rdp檔 參數設定 (5/6)

  19. .rdp檔 參數設定 (6/6)

  20. 大綱 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  21. RDP Registery設定 • 控制終端服務的所有連線 • HKEY_CURRENT_USER\Software\Microsoft\Terminal Server Client • 啟動或關閉裝置重新導向 • HKEY_CURRENT_USER\Software\Microsoft\Terminal Server Client\<Connection Name>\EnableDriveRedirection

  22. RDP Registery設定 (cont.) • 終端服務客戶端 • HKEY_LOCAL_MACHINE\Software\Microsoft\Terminal Server Client • 載入虛擬通道外接式DLL • HKEY_LOCAL_MACHINE\Software\Microsoft\Terminal Server Client\Default\Addins\<virtual channel name>

  23. 控制終端服務的所有連線

  24. 啟動或關閉裝置重新導向 • 註冊碼=1，代表啟動(預設)；0代表關閉。 • 當啟動裝置重新導向，使用者可以使用檔案重新導向過濾器（file redirection filter）來存取指定的目錄。 • 設定存取的目錄 • HKEY_LOCAL_MACHINE\System\StorageManager\AutoLoad\FilterFsd • RootPath="\\"

  25. 終端服務客戶端

  26. 載入虛擬通道外接式DLL

  27. RDP安全性 • 不在設備上儲存密碼 • 增加BbarShowPinButton註冊碼 • 小心自動執行的script • 留意註冊表設定 • 關閉終端服務的某些功能

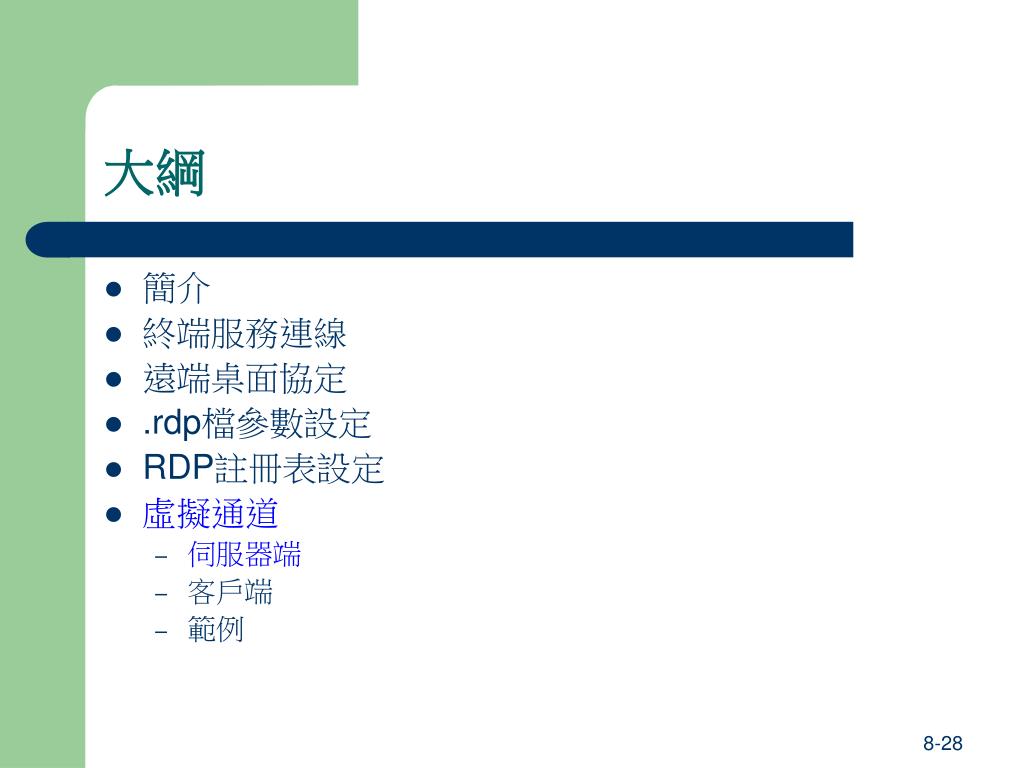

  28. 大綱 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

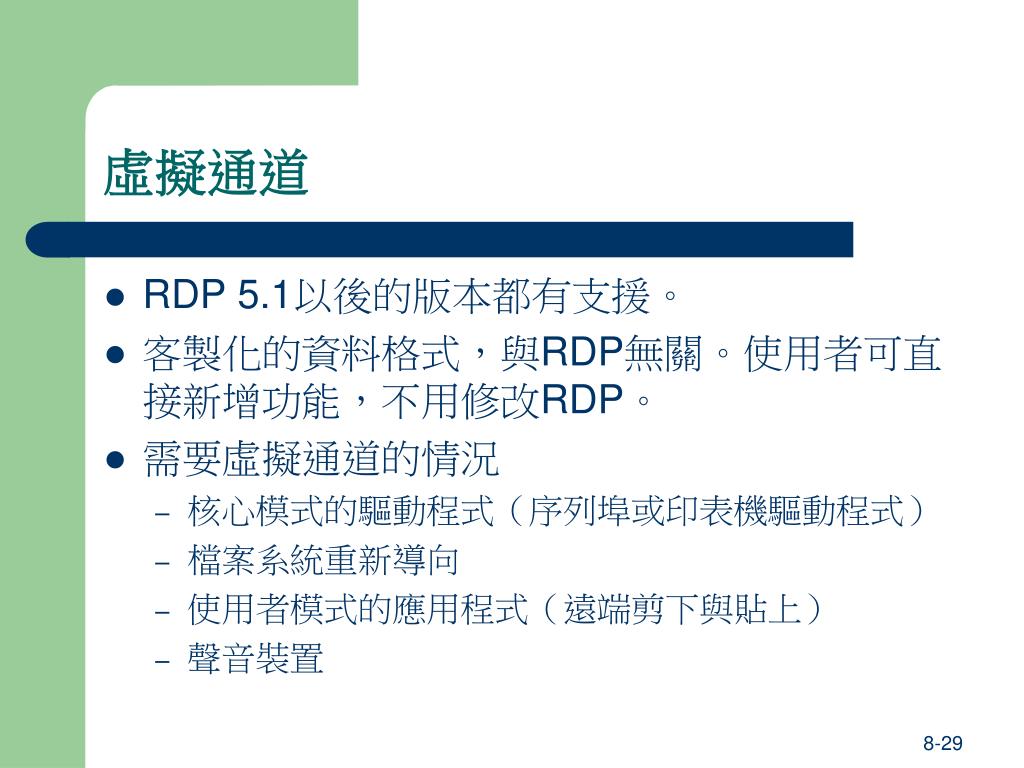

  29. 虛擬通道 • RDP 5.1以後的版本都有支援。 • 客製化的資料格式，與RDP無關。使用者可直接新增功能，不用修改RDP。 • 需要虛擬通道的情況 • 核心模式的驅動程式（序列埠或印表機驅動程式） • 檔案系統重新導向 • 使用者模式的應用程式（遠端剪下與貼上） • 聲音裝置

  30. 虛擬通道 (cont.) • 虛擬通道應用程式需要客戶端和伺服器端的元件： • 伺服器端元件 • 可以是使用者模式的應用程式，或核心模式的驅動程式 • 客戶端元件 • 為動態鏈結程式庫（Dynamic Link Library，DLL） • 在建立遠端連線時，必須將DLL載入本機端的記憶體中

  31. 伺服器端 • 啟動虛擬通道應用程式 • logon script • 啟動資料夾 • 使用者手動開啟 • 在註冊表中新增WTSVirtualChannelOpen子鍵（subkey），並將應用程式名稱儲存起來 • HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\TerminalServer\Addins

  32. 伺服器端函式

  33. 大綱 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  34. 客戶端 • 是一個動態鏈結程式庫（DLL） • 在終端服務初始化時，載入到客戶端電腦。 • 必須在客戶端電腦註冊DLL • 客戶端DLL的功能 • 當RDP在Microsoft ActiveX Control模式執行時，提供VirtualChannelEntry函式功能。 • 當RDP在GWES（Graphics Windowing and Events Subsystem）模式執行時，提供VirtualCnannelEntryEx函式功能。

  35. 虛擬通道客戶端函式- Microsoft ActiveX Control模式執行

  36. 虛擬通道客戶端函式 - GWES模式執行

  37. 客戶端註冊 • 使用者必須將客戶端DLL的名稱儲存在註冊表中 • HKEY_CURRENT_USER\Software\Microsoft\Terminal Server Client\Default\Addins • 適合所有的連線 • HKEY_CURRENT_USER\Software\Microsoft\Terminal Server Client\connection\Addins • 適合指定的連線

  38. 客戶端註冊 (cont.) • Name = DLLname • DLLname可以是完整的路徑。如果DLLname不包含路徑，則會使用標準DLL搜尋方式 • RemoteControlPersistent = flag （optional） • flag=0（預設）：當連線或中斷時，會發送相關事件訊號。 • flag=1：當遠端控制開始或停止時，不會發送通知。

  39. 大綱 • 簡介 • 終端服務連線 • 遠端桌面協定 • .rdp檔參數設定 • RDP註冊表設定 • 虛擬通道 • 伺服器端 • 客戶端 • 範例

  40. 範例 • 伺服器端 • 客戶端程式。

  41. 伺服器端程式 • 伺服器端 • 取得客戶端機器的系統資訊和記憶體資訊 • 每兩秒更新一次 • 當客戶端終止連線時，伺服器端便停止取得資訊 • 客戶端重新連線時，則重新啟動 • 當使用者按Ctrl+C或Ctrl+Break，伺服器端應用程式就會結束，並且發出一個事件通知，停止取得系統資訊並清除所有的外部控制。

  42. 客戶端程式 • 伺服器端應用程式傳送一個封包給客戶端DLL，判斷封包為TSVERSIONINFO或TSMEMORYINFO類型，引發worker thread，將請求封包寫入虛擬通道 • 當客戶端終止連線時，客戶端DLL會清除，worker thread會發出停止通知，如果五秒內沒有停止，就會終止。

  43. 伺服器端 (1/4)

  44. 伺服器端 (2/4)

  45. 伺服器端 (3/4)

  46. 伺服器端 (4/4)

  47. 客戶端 (1/3)

  48. 客戶端 (2/3)

  49. 客戶端 (3/3)

  50. 結語 • 終端服務通話 • 遠端桌面協定 • .rdp檔參數和RDP註冊表設定 • 虛擬通道
