鐵路工程 Railway Engineering

鐵路工程Railway Engineering 軌道運輸種類【本著作除另有註明外，採取創用CC「姓名標示－非商業性－相同方式分享」台灣3.0版授權釋出】

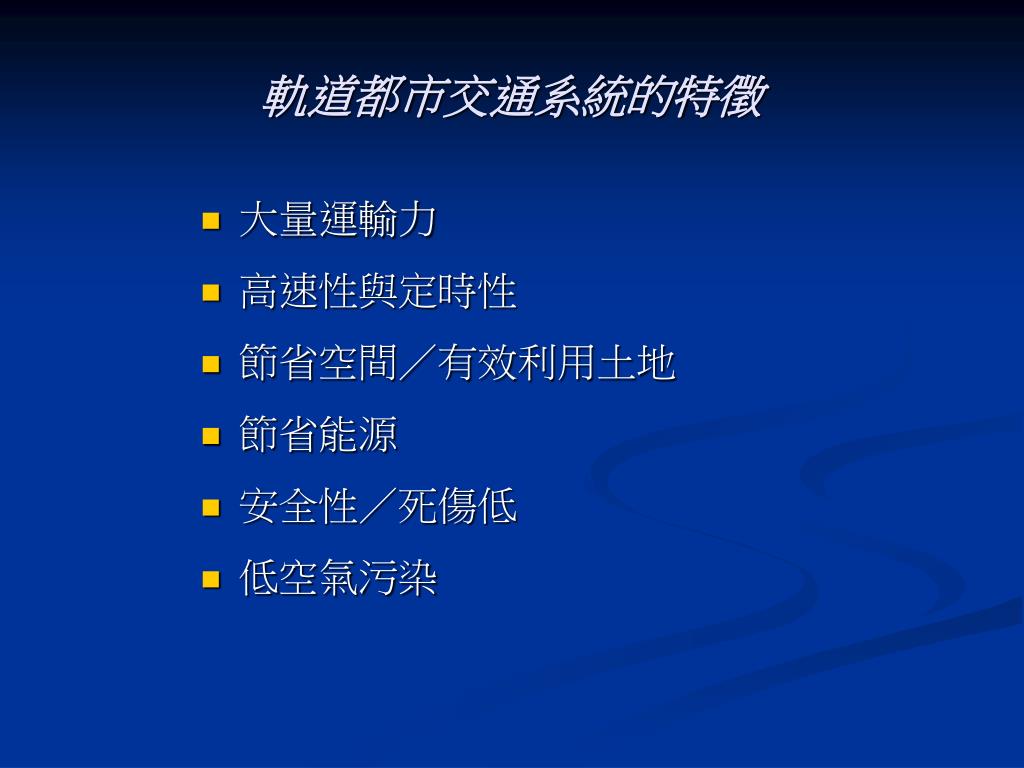

軌道都市交通系統的特徵 • 大量運輸力 • 高速性與定時性 • 節省空間／有效利用土地 • 節省能源 • 安全性／死傷低 • 低空氣污染

何謂大眾運輸 固定路線固定班次固定費率固定車站一般大眾搭乘大眾運輸系統特性大型都會區：50萬以上大量載客、安全、便捷、舒適、低污染準點性高班次密集高能源效率

軌道運輸的定義 • 狹義定義：鐵路 • 廣義定義：引道路徑、固定軌跡 • 軌道運輸分類 • 軌距 • 標準軌 • 寬軌 • 窄軌 • 目的 • 軍用 • 礦業 • 臨港 • 依技術分 • 承載方式 • 下方承載 • 上方懸掛 • 磁懸浮 • 推進種類 • 輪軌摩擦 • 纜索牽引 • 電磁感應 • 控制方式 • 駕駛員控制 • 半自動控制 • 全自動 • 型式 • 地面 • 高架 • 地下 • 經營 • 公營 • 私有 • 國際 • 導向方式 • 司機駕駛 • 鋼輪緣 • 導向輪

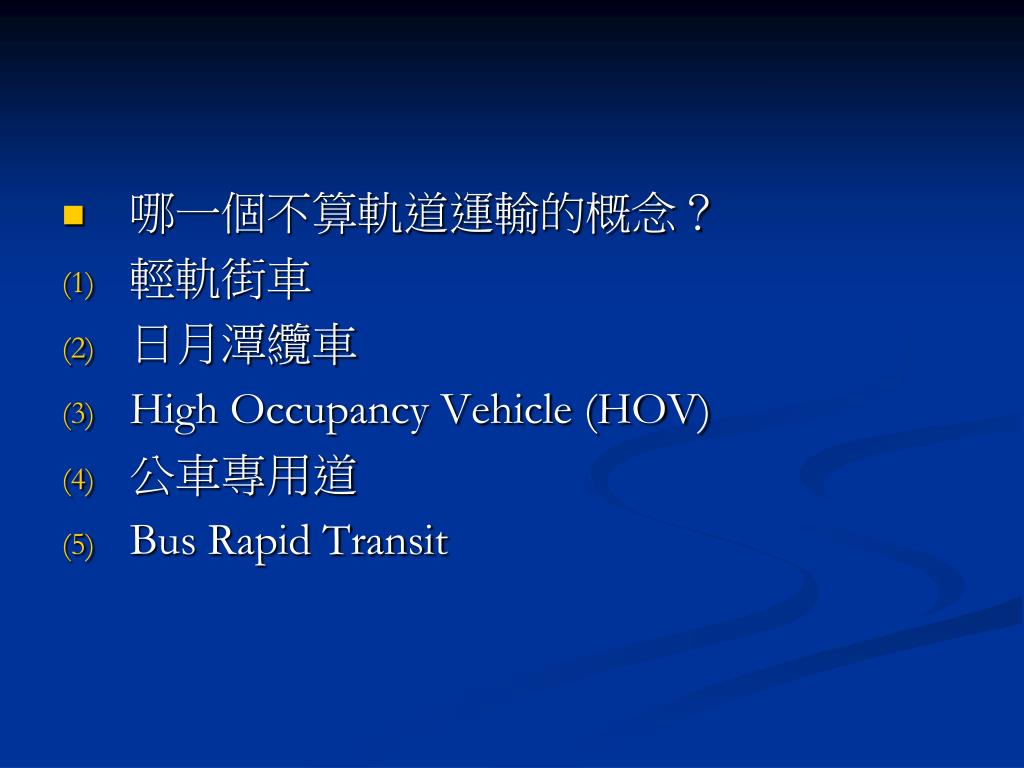

哪一個不算軌道運輸的概念？ • 輕軌街車 • 日月潭纜車 • High Occupancy Vehicle (HOV) • 公車專用道 • Bus Rapid Transit

服務距離 長程、區域、都會區服務對象貨運、通勤、商務服務標準速度、運量、舒適、環境、可靠區位與技術之配合經濟效益功能輕軌系統都市捷運傳統鐵路高速鐵路考量因素

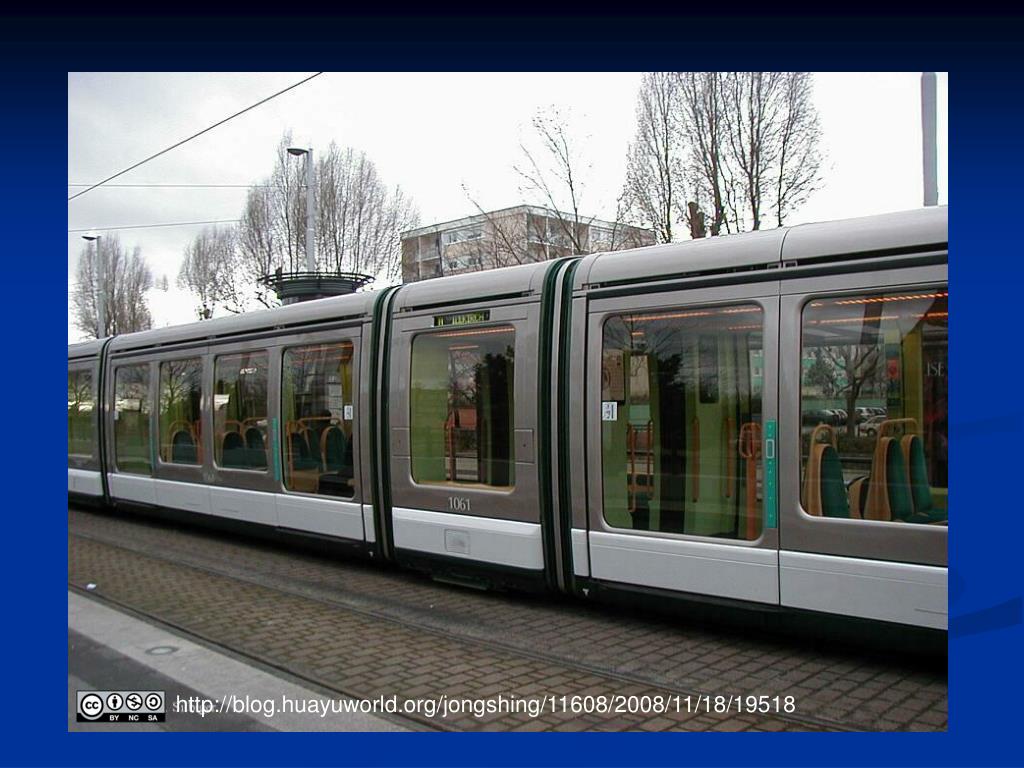

C型路權：與其他車流混合使用平面道路 成功大學郭振銘老師攝

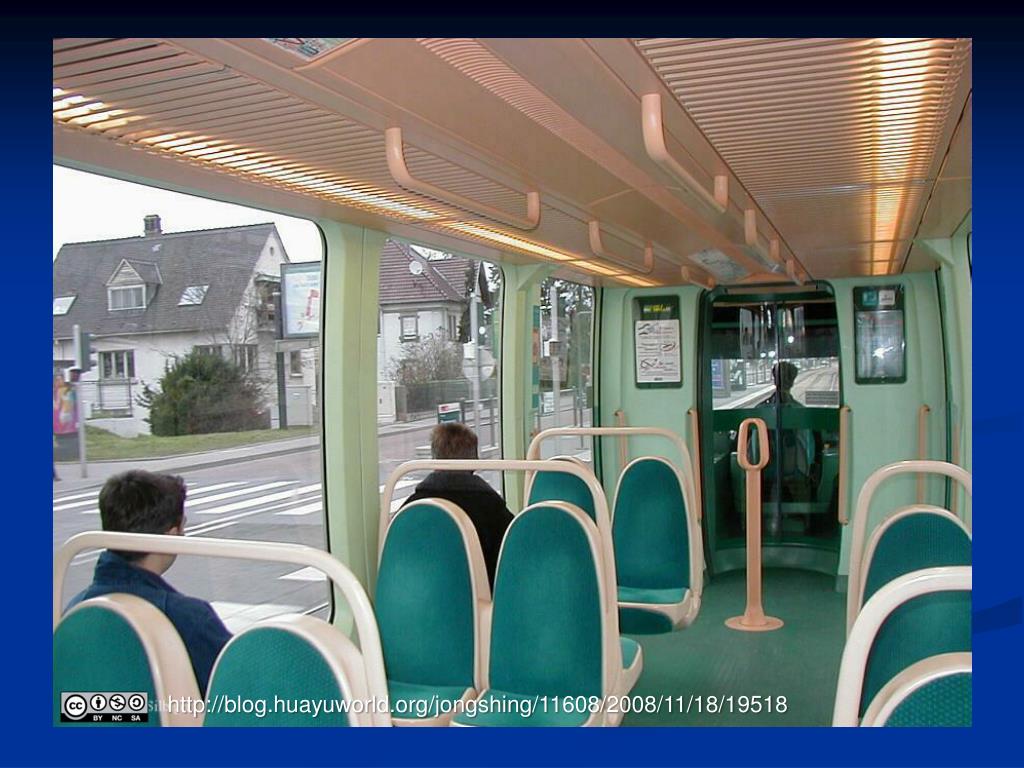

http://blog.huayuworld.org/jongshing/11608/2008/11/18/19518

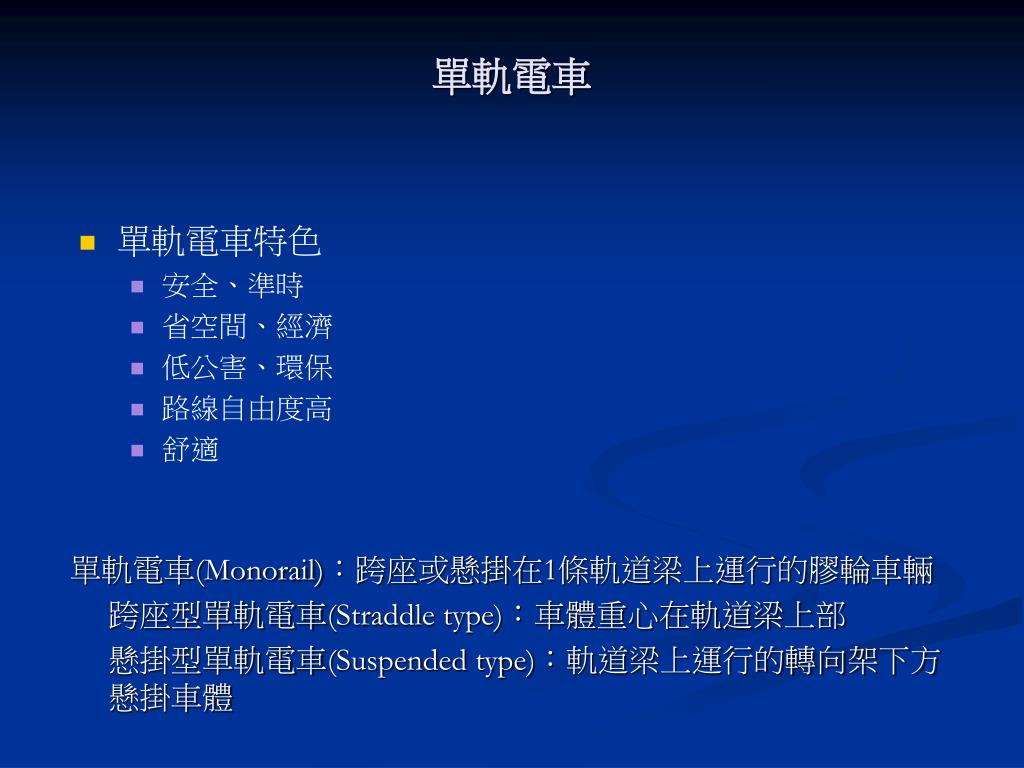

單軌電車 單軌電車(Monorail)：跨座或懸掛在1條軌道梁上運行的膠輪車輛跨座型單軌電車(Straddle type)：車體重心在軌道梁上部懸掛型單軌電車(Suspended type)：軌道梁上運行的轉向架下方懸掛車體 • 單軌電車特色 • 安全、準時 • 省空間、經濟 • 低公害、環保 • 路線自由度高 • 舒適

東京Tama電車 http://zh.wikipedia.org/wiki/單軌電車 http://zh.wikipedia.org/w/index.php?title=File:Okinawa_City_Monorail.jpg&variant=zh-tw 沖繩都市單軌電車

http://funini.com/

新交通(AGT)系統 • AGT特色 • 適合中、低運量需求 • 最高時速50—60km • 每一輛車容量60—70人 • 以4—6輛編組運行日本一般指「沿高架專用導軌運行小型輕量膠輪車輛之中量運輸系統」，藉由電腦控制能以無人駕駛運行。 AGT系統依導引方式、道岔方式、駕駛控制方式等區分，已開發相當多樣化種類。高架導軌與2車道之高架道路結構幾乎相同

線性馬達

http://richmondva.wordpress.com/2007/06/ http://www.xmf4.com/xmrc/show_article.asp?id=7774&class=3

高速鐵路 • 時速200公里以上 • 常速：100-120 kph • 中速：120-160 kph • 準高速(快速)：160-200 kph • 路線與營運組合 • 全新路線、舊線升級、新舊路線混合、新式車廂 • 客運專用、客貨混合

工程技術複雜 • 軌道、橋樑結構 • 平面、縱斷線形 • 振動、噪音 • 空氣動力效應 (隧道、場站) • 檢測與養護 • 機電動力、黏著牽引、經濟性 • 號誌與安全

主要高速鐵路 日本新幹線 (1964) 法國TGV (1983) 德國ICE (1991) 義大利ETR (1988) 西班牙TALGO (1989) 瑞典X2000 (1990) 英國IC225 (1989) 速度的限制追求速度的迷思速度的意義(價值) 速度的代價 300  350

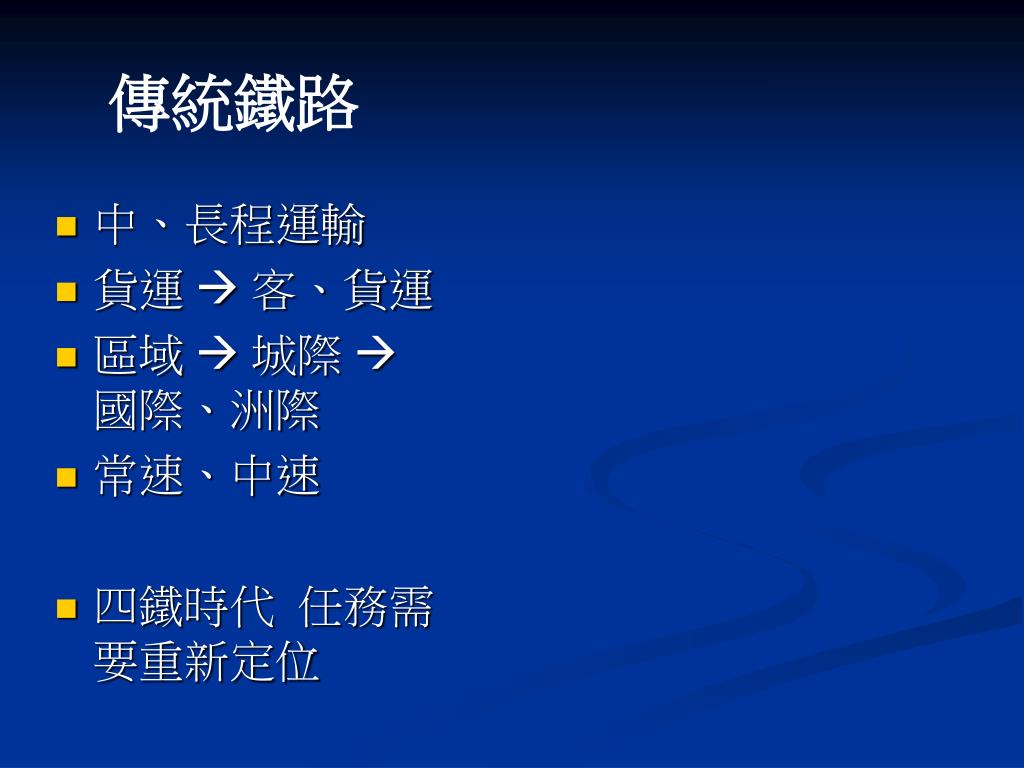

傳統鐵路 • 中、長程運輸 • 貨運  客、貨運 • 區域  城際  國際、洲際 • 常速、中速 • 四鐵時代任務需要重新定位

AUTOSHUTTLE is a transportation system of Dr. Andreas Steingröver and Dr. Rasmus Krevet.

Source: AUTOSHUTTLE is a transportation system of Dr. Andreas Steingröver and Dr. Rasmus Krevet.

軌道運輸是一個系統，不只是土木建設 • 土建、機械、電機、通訊、界面、系統 • 系統整合、驗證 • 鐵路(軌道)工程的角色與範圍 • 路線、線形 • 軌道結構、分析 • 軌道設施、養護 • 車站與機廠 • 運轉與控制 • 管理與營運
