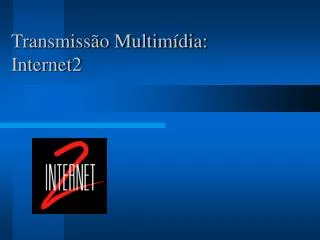

  1. Transmissão Multimídia: Internet2

  2. Sumário • Transmissão com QoS em redes • Padrões multimídia em redes • Protocolos de tempo real • Garantia de Qualidade de Serviço • Multicast • Aplicativos do mercado

  3. Transmissão com QoS em redes • Fatores relevantes • Latência • Jitter • Skew • Comparação entre aplicações com diferentes tipos de QoS

  4. O que é QoS? • Quality of Service ou Qualidade de Serviço - a qualidade necessária para satisfazer o usuário daquela aplicação • Aplicações necessitam QoS diferentes, como por exemplo telefonia, videoconferência, download de arquivos e TV.

  5. Fatores de QoS: Latência e Jitter

  6. Fatores de QoS: Skew

  7. Exemplo de aplicações diferentes

  8. Comparação entre aplicações

  9. Padrões de multimídia em redes • ITU-T H.323: Packet based multimedia communications systems • SIP (Session Initiation Protocol) IETF: RFC 2543

  10. H.323 - Características • Interoperabilidade: através de normas de CODECs de áudio e vídeo • Gerência de banda: limita o número de conexões H.323 simultâneas, bem como largura de banda utilizada • Suporte a multiponto: através do MCU (Multipoint Control Unit) • Suporte a multicast • Flexibilidade: equipamentos e redes com diferentes características. Só áudio, só dados

  11. Terminais H.323

  12. SIP - Características • Localização de usuário: user@host • Capacidades do usuário: determinação da mídia e parâmetros (tipo de CODEC) • Disponibilidade do usuário • Estabelecimento da chamada (call setup) • Tratamento da chamada (call handling): inclui transferência e término de chamadas

  13. Comparação SIP e H.323 Estabelecimento de conexão no H.323 - 6 a 7 RTTs - 2,5 com fast connect - 1,5 com anexo E

  14. Comparação SIP e H.323 Estabelecimento de conexão no SIP: 1,5 RTTs Endereço mais simples Norma menos complexa

  15. Protocolos de tempo real • RTP (Real Time Protocol) • RTCP (Real Time Control Protocol)

  16. RTP (Real Time Protocol)RFC 1889 • Identificação do tipo de pacote (PT - RFC 1700) • Numeração de seqüência (restaura seq) • Timestamping (permite sincronizar mídias)

  17. RTCP - Real Time Transport Control ProtocolRFC 1889 • Feedback sobre qualidade de distribuição dos dados. Importante para saber se tem problema na rede, na distribuição de vídeo ou outros • Transmissão periódica de pacotes de controle na rede (adaptativo de acordo com número de participantes)

  18. Garantia de Qualidade de Serviço • RSVP • Diffserv • 802.1Q/p • ATM

  19. RSVP (Resource ReserVation Protocol) - RFC 2205 • Cria caminhos entre origem e destino, reservando banda nos nós intermediários • todos nós no caminho devem suportar (serviços integrados) • Necessita refreshs periódicos • Utiliza outros protocolos para roteamento e transmissão (problema no IP atual - mudança de rotas)

  20. RSVP (Resource ReserVation Protocol) - RFC 2205

  21. Diffserv • Utiliza o campo DS (Differentiated Services) para determinar a prioridade do pacote • Altera o campo TOS (Type of Service) do IPv4 (RFC 791) ou o campo “classe de tráfego” do IPv6 (RFC 2460)

  22. 802.1Q/p • 802.1Q - norma para VLANs. Adiciona 4 bytes ao pacote Ethernet. O 802.1p utiliza 3 bits para priorização

  23. ATM (Asynchronous Transfer Mode)

  24. Multicast • Endereçamento multicast • Mbone • Qbone

  25. Comparação unicast e multicast

  26. Mapeamento IP multicast - MAC

  27. MBONE / QBONE • MBONE: Multicast Backbone • Túneis unicast (com multicast encapsulado) entre domínios a fim de diminuir tráfego • QBONE: Quality of Service Backbone • O mesmo conceito de MBONE e multicast, mas com qualidade de serviço

  28. Aplicativos de mercado • VIC, RAT, SDR • Netmeeting • CU-Seeme • Windows Media Technologies • Real Networks
