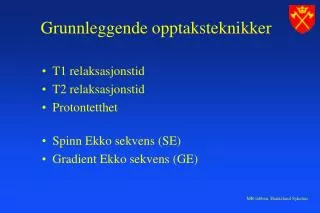

  1. Grunnleggende opptaksteknikker • T1 relaksasjonstid • T2 relaksasjonstid • Protontetthet • Spinn Ekko sekvens (SE) • Gradient Ekko sekvens (GE)

  2. Free Induction Decay (FID) Hans-J. Smith, Frank N. Ranallo, A Non Mathematical Aproach to Basic MRI

  3. T1 relaksasjonstid Hans-J. Smith, Frank N. Ranallo, A Non Mathematical Aproach to Basic MRI

  4. T2 - Vevsavhengig defasing i xy-planet • T2* - Vevsavhengig defasing + defasing pga. innhomogeniteter i B0 Hans-J. Smith, Frank N. Ranallo, A Non Mathematical Aproach to Basic MRI

  5. Defasing Hans-J. Smith, Frank N. Ranallo, A Non Mathematical Aproach to Basic MRI

  6. T1 kurver for ulike vev

  7. T2 kurver for ulike vev

  8. Spinn Ekko

  9. Spinn Ekko 90° 180° RF Seleksjon Frekvens Fase Spinn ekko tid Signal

  10. Spinn Ekko

  11. Spinn Ekko

  12. Proton vekting Lang TR, kort TE PD SE, TR=4000

  13. SE, PDw kontrast I PD SE sekvenser brukes vanligvis TR på rundt 2000 for å spare tid. Fører til T1 vekting. PD SE, TR=2500 PD SE, TR=4000 (TSE bruker TR > 3000 og gir mer ekte PDw)

  14. T1 vekting Kort TR, kort TE

  15. T2 vekting Lang TR, lang TE

  16. SE: PDw, T1w, T2w PDw: Lang TR (4000), kort TE T1w: Kort TR, kort TE T2w: Lang TR, lang TE

  17. Spinn Ekko vs. EPI SE Snitt 07 Snitt 08 Snitt 09 Snitt 10 EPI Snitt 07 Snitt 08 Snitt 09 Snitt 10

  18. Spinn Ekko vs. EPI SE Snitt 11 Snitt 12 Snitt 13 Snitt 14 EPI Snitt 11 Snitt 12 Snitt 13 Snitt 14

  19. Spinn Ekko vs. EPI SE Snitt 15 Snitt 16 EPI Snitt 15 Snitt 16

  20. SE, 16 ekko, TR=2000, TE=22.5-360 TE=22.5 TE=45 TE=360

  21. Motivasjon for GE-sekvenser • Hurtigere opptak (i forhold til SE) • 3D opptak muliggjøres

  22. Motivasjon for GE-sekvenser

  23. Flipp vinkel () < 900 • Signalet er over et stort intervall uavhengig av T1. • Ved små TR/T1 så stiger signalet ved minkende . •  bestemmer kontrast • Ved liten nok  kan vi generere T1-uavhengige bilder for alle TR.

  24. Flipp vinkel () < 900 • Plot av SNR versus flipp-vinkel for TR=300ms og T1 tider tilsvarende WM, GM og CSF. • Ved lave flipp-vinkler: typisk proton-tetthets vekting (CSF>GM>WM) • Ved høye flipp-vinkler: typisk T1-vekting (WM>GM>CSF)

  25. Bilde kontrast: TE=35, =10o-90o =10o =20o =30o =40o =50o =60o =70o =80o =90o MR-bildeopptak: Roger Barndon

  26. Bilde kontrast: TE=15, =10o-90o =20o =30o =40o =50o =10o =60o =70o =80o =90o MR-bildeopptak: Roger Barndon

  27. Hvorfor ikke 1800 puls? • Effekten av en 1800 puls på longitudinal og transversal magnetisering. • 1800 puls genererer et ekko, som den skal, men i tillegg inverteres den longitudinelle vektoren slik at en uønsket ”ikke likevekts situasjon” skapes.

  28. Spoiled FLASH

  29. EPI (Echo planar imaging) RF Seleksjon Frekvens Fase Signal tid
