technologie

2. Opracování materiálů - ruční

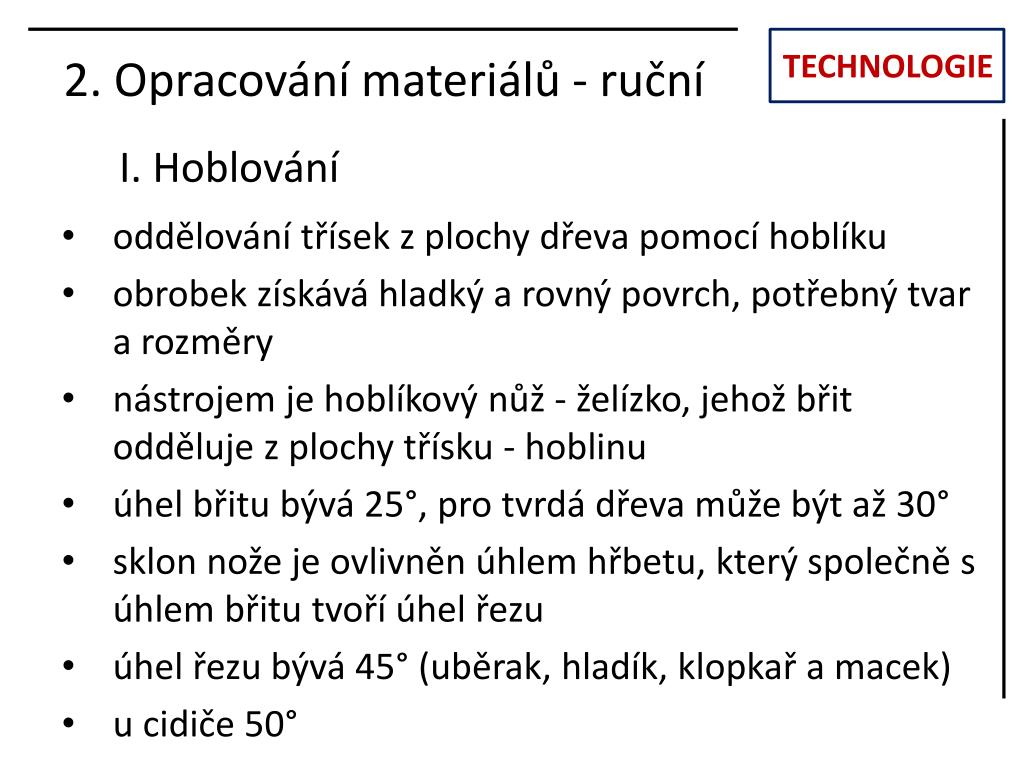

oddělování třísek z plochy dřeva pomocí hoblíku

obrobek získává hladký a rovný povrch, potřebný tvar a rozměry

nástrojem je hoblíkový nůž - želízko, jehož břit odděluje z plochy třísku - hoblinu

úhel břitu bývá 25°, pro tvrdá dřeva může být až 30°

sklon nože je ovlivněn úhlem hřbetu, který společně s úhlem břitu tvoří úhel řezu

úhel řezu bývá 45° (uběrak, hladík, klopkař a macek)

u cidiče 50°

TECHNOLOGIE

I. Hoblování

technologie1

2. Opracování materiálů - ruční

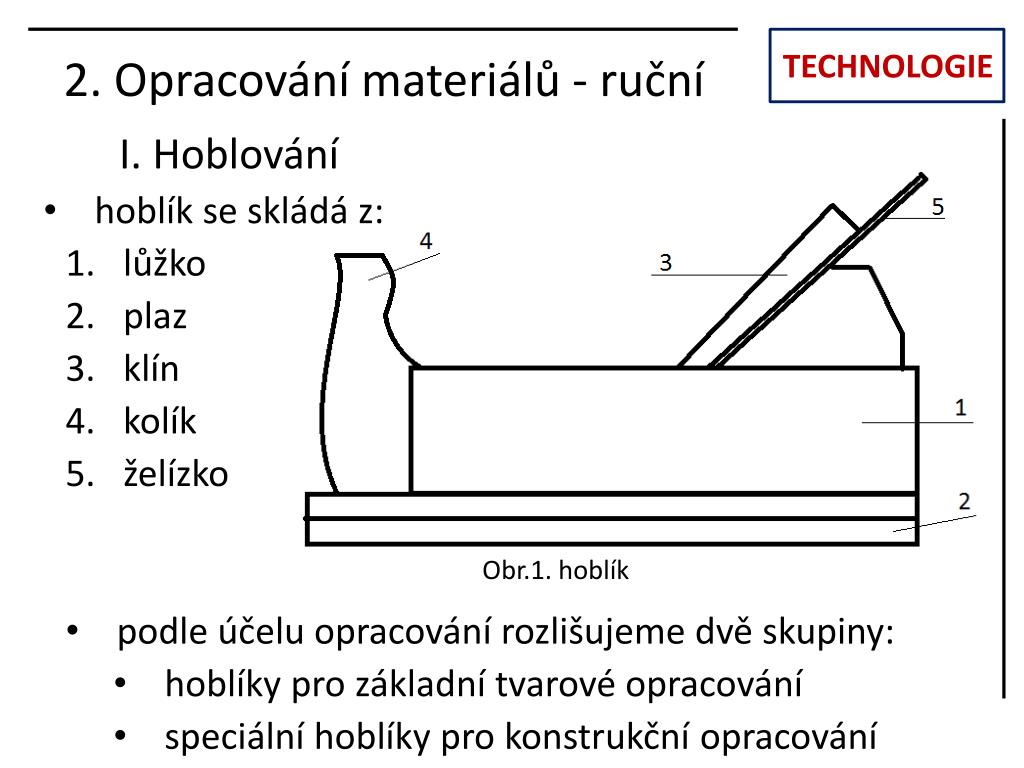

hoblík se skládá z:

lůžko

plaz

klín

kolík

želízko

podle účelu opracování rozlišujeme dvě skupiny:

hoblíky pro základní tvarové opracování

speciální hoblíky pro konstrukční opracování

TECHNOLOGIE

I. Hoblování

Obr.1. hoblík

technologie2

2. Opracování materiálů - ruční

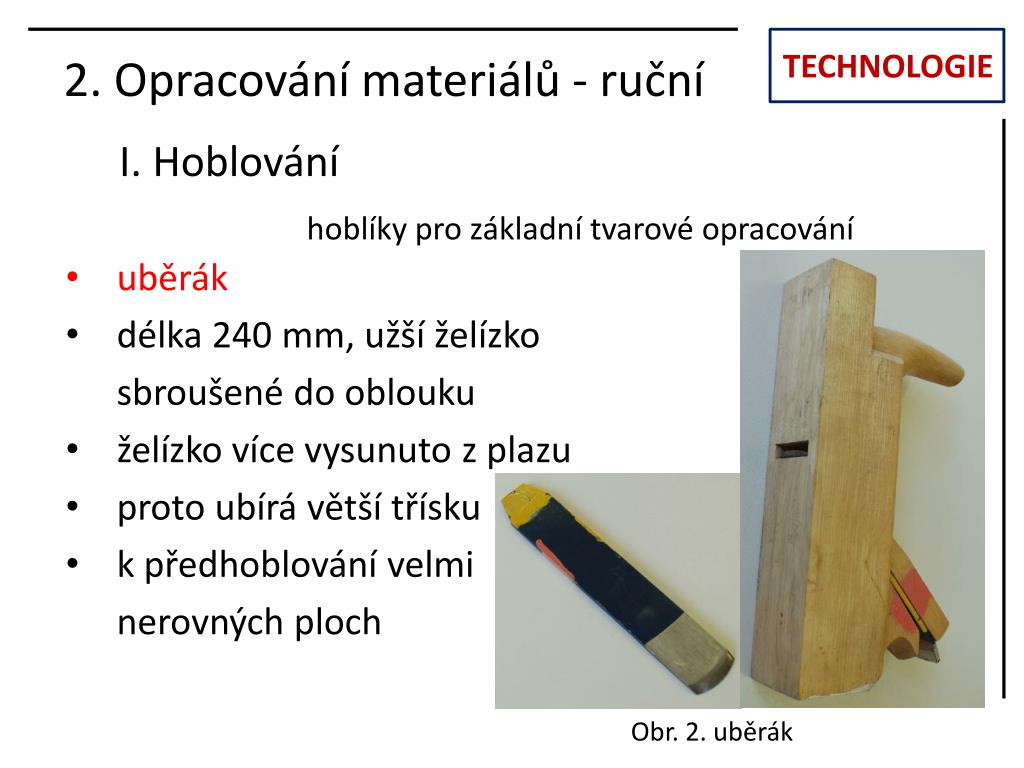

uběrák

délka 240 mm, užší želízko

sbroušené do oblouku

želízko více vysunuto z plazu

proto ubírá větší třísku

k předhoblování velmi

nerovných ploch

hoblíky pro základní tvarové opracování

TECHNOLOGIE

I. Hoblování

Obr. 2. uběrák

technologie3

2. Opracování materiálů - ruční

hoblíky pro základní tvarové opracování

TECHNOLOGIE

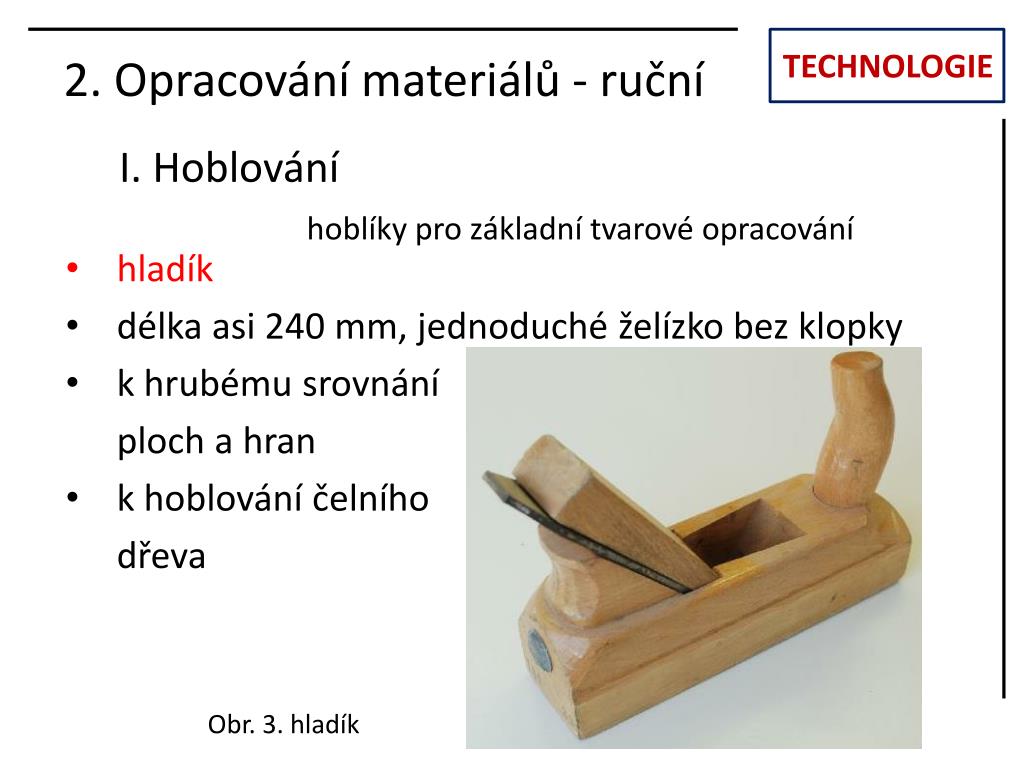

hladík

délka asi 240 mm, jednoduché želízko bez klopky

k hrubému srovnání

ploch a hran

k hoblování čelního

dřeva

I. Hoblování

Obr. 3. hladík

technologie4

2. Opracování materiálů - ruční

hoblíky pro základní tvarové opracování

klopkař

stejně velký jako hladík, má želízko s klopou

pro přesné a hladké

opracování ploch

TECHNOLOGIE

I. Hoblování

Obr. 5. klopkař

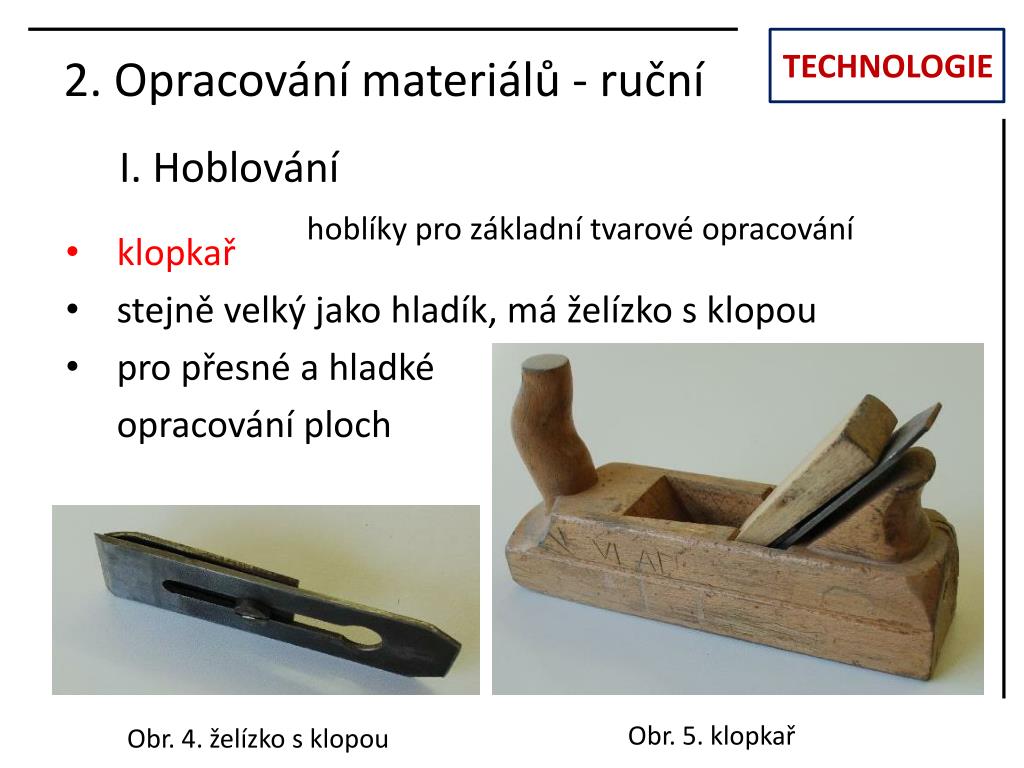

Obr. 4. želízko s klopou

technologie5

2. Opracování materiálů - ruční

hoblíky pro základní tvarové opracování

TECHNOLOGIE

cidič

je kratší 200-220 mm

úhel řezu je větší

obrábění složitější

plocha hladší

k dočištění ploch

dřeva a dýh

I. Hoblování

Obr. 6. cidič

technologie6

2. Opracování materiálů - ruční

hoblíky pro základní tvarové opracování

TECHNOLOGIE

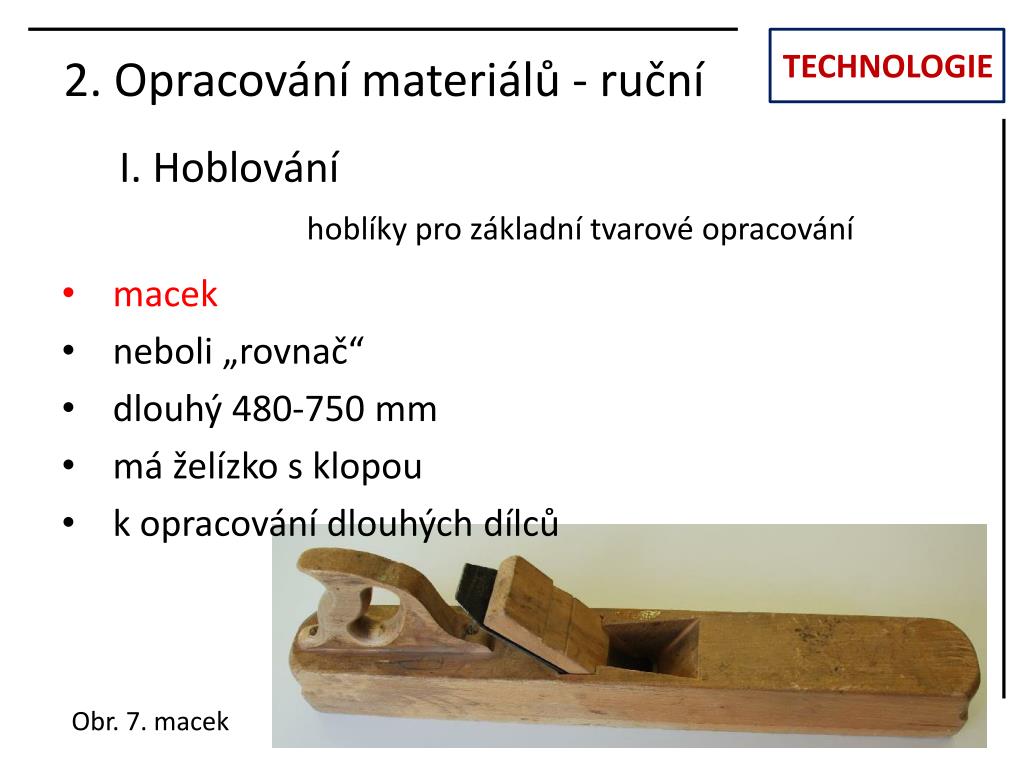

macek

neboli „rovnač“

dlouhý 480-750 mm

má želízko s klopou

k opracování dlouhých dílců

I. Hoblování

Obr. 7. macek

technologie7

2. Opracování materiálů - ruční

speciální hoblíky pro konstrukční opracování

TECHNOLOGIE

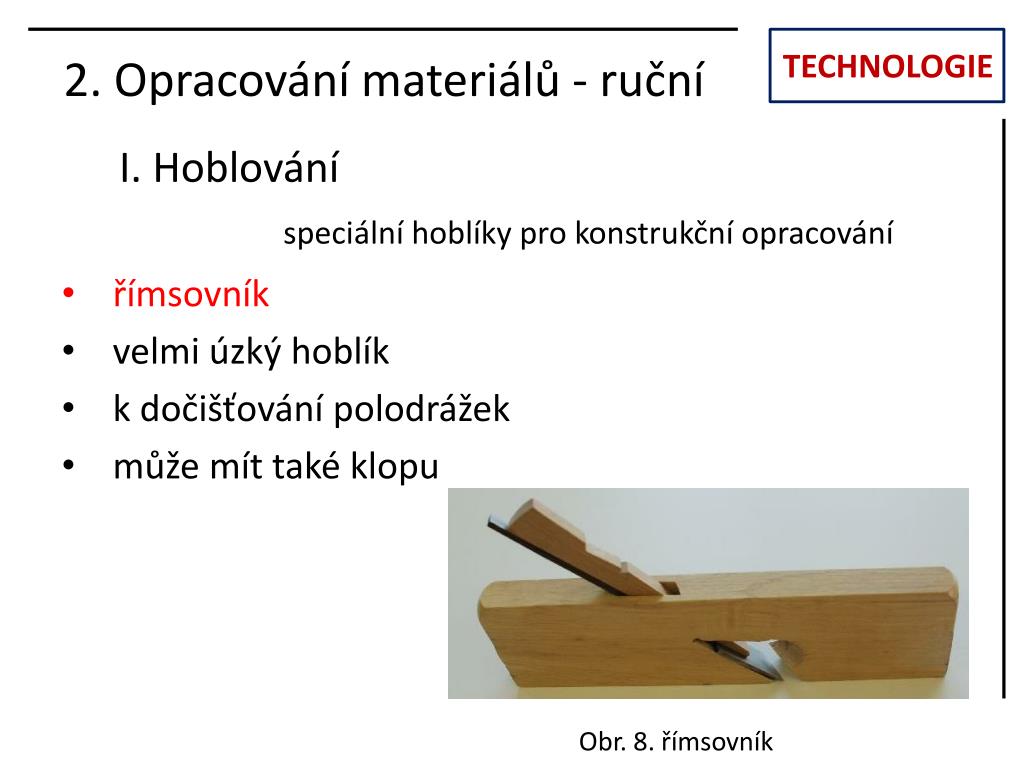

římsovník

velmi úzký hoblík

k dočišťování polodrážek

může mít také klopu

I. Hoblování

Obr. 8. římsovník

technologie8

2. Opracování materiálů - ruční

speciální hoblíky pro konstrukční opracování

TECHNOLOGIE

drážkovník

želízka různých šířek

pro tvarování drážek, polodrážek

I. Hoblování

Obr. 9. drážkovník

technologie9

2. Opracování materiálů - ruční

speciální hoblíky pro konstrukční opracování

TECHNOLOGIE

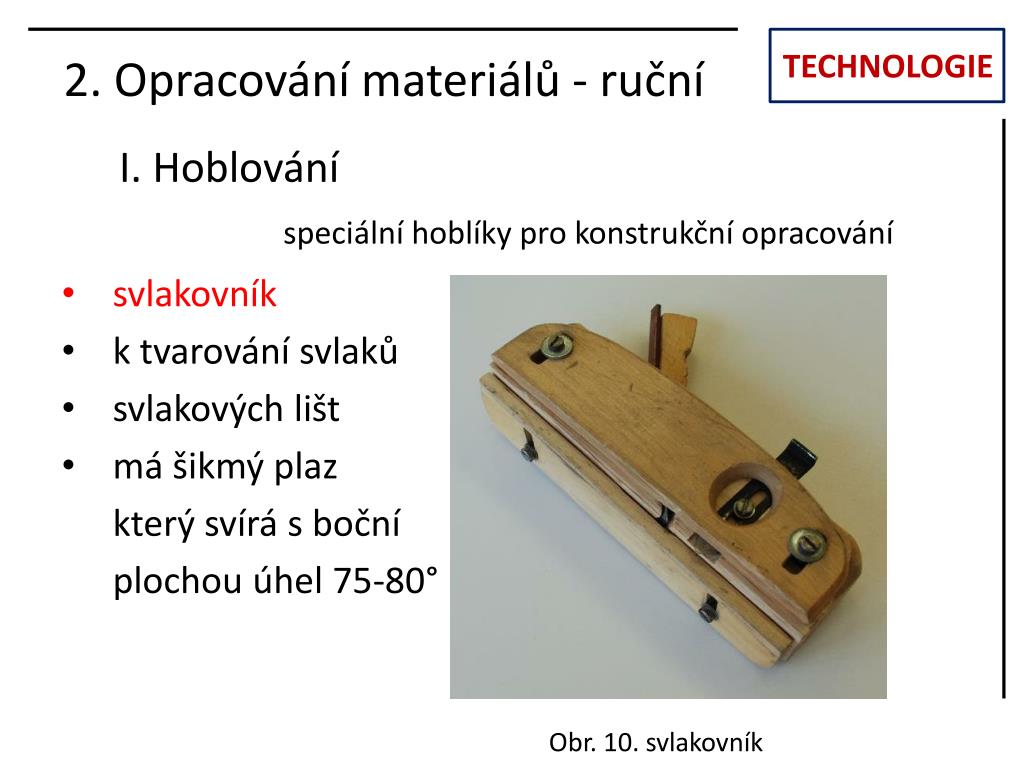

svlakovník

k tvarování svlaků

svlakových lišt

má šikmý plaz

který svírá s boční

plochou úhel 75-80°

I. Hoblování

Obr. 10. svlakovník

technologie10

2. Opracování materiálů - ruční

TECHNOLOGIE

kocour

úzké želízko

dočištění dna

svlakových drážek, které

byly naříznuty svlakovkou

a hrubě vydlabány dlátem

I. Hoblování

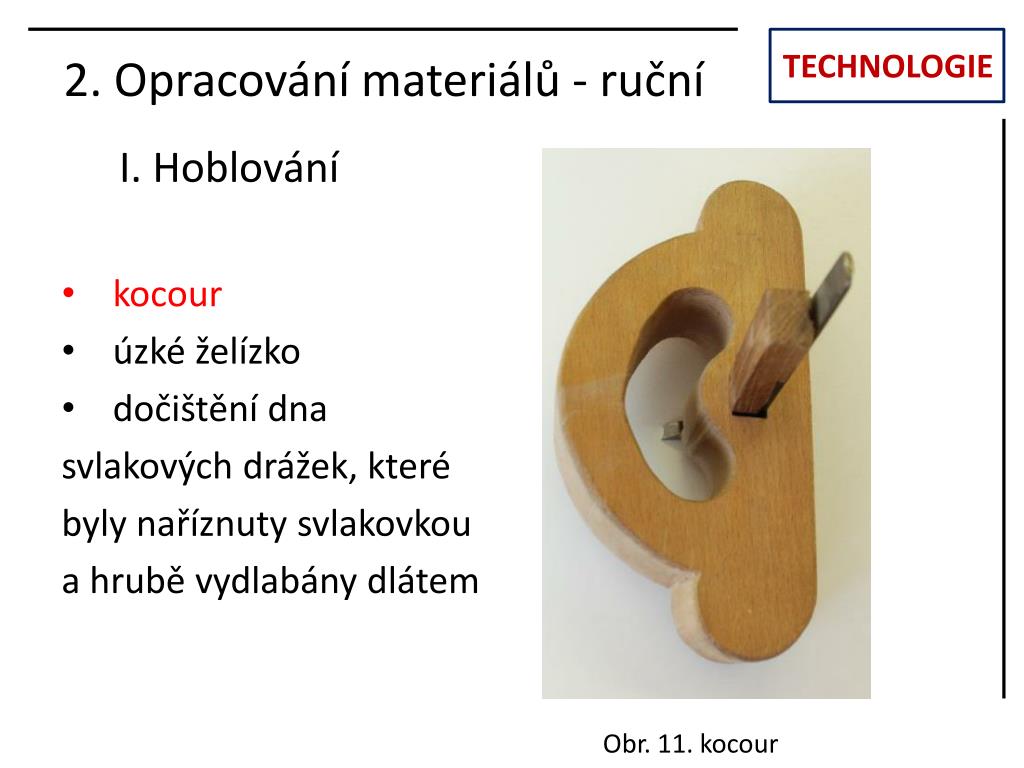

Obr. 11. kocour

technologie11

2. Opracování materiálů - ruční

Otázky:

Z čeho se hoblík skládá? (nákres)

Vyjmenuj hoblíky pro konstrukční opracování (5ks)

Vyjmenuj hoblíky pro základní opracování (4ks)

TECHNOLOGIE

I. Řezání

d kuji za pozornost
DĚKUJI ZA POZORNOST

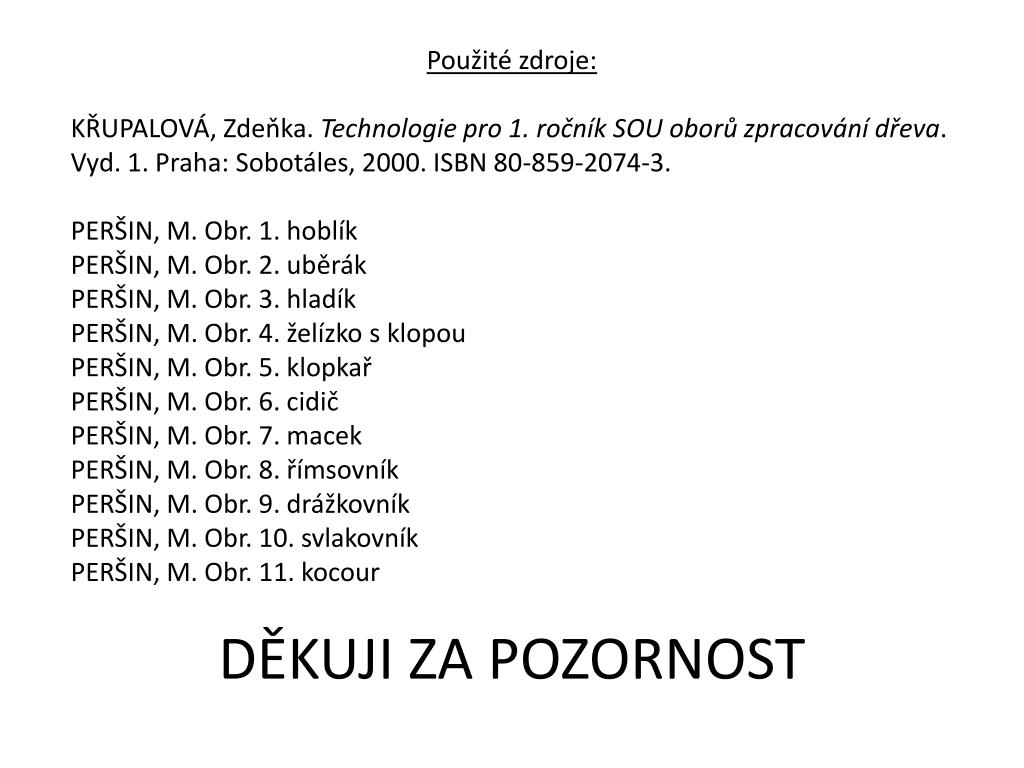

Použité zdroje:
