Presentation Transcript
slide1

TECHNOLOGIE

Types de bateaux en navigation fluviale

Cette animation est conçue et offerte par Monsieur Pascal Roland, professeur de batellerie à Huy, en Belgique, que nous remercions vivement.

automoteurs
AUTOMOTEURS

Cargaisons sèches et liquides

automoteur citernes
Automoteur-citernes

Automoteur ordinaire

Porte conteneurs

spits
SPITS
  • Classe: I
  • Longueur: 38,50 mètres
  • Largeur: 5,05 mètres
  • Tonnage: 250 à 400 tonnes
campinois
CAMPINOIS
  • Classe: II
  • Longueur: 50 à 55 mètres
  • Largeur: 6,60 mètres
  • Tonnage: 400 à 600 tonnes
d e k ou gustav koenigs
D.E.K. ou GUSTAV KOENIGS
  • Classe:III
  • Longueur:67 à 80 mètres
  • Largeur:8,20 mètres
  • Tonnage:650 à 1000 tonnes
europeen ou johann welker

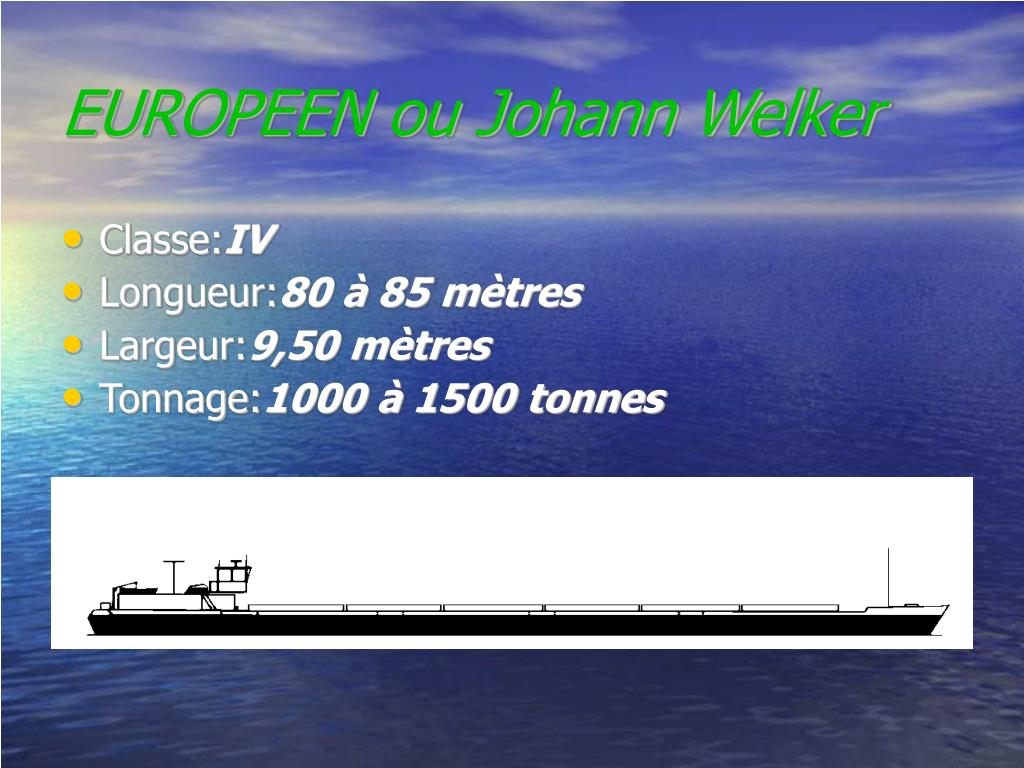

EUROPEEN ou Johann Welker
  • Classe:IV
  • Longueur:80 à 85 mètres
  • Largeur:9,50 mètres
  • Tonnage:1000 à 1500 tonnes
grands rhenans
GRANDS RHENANS
  • Classe:Va
  • Longueur:95 à 110 mètres
  • Largeur:11,40 mètres
  • Tonnage:2000 à 3500 tonnes
transporteur de conteneurs
Transporteur de conteneurs
  • Classe:VIb
  • Longueur:140 mètres
  • Largeur:15 mètres
  • Capacité:400 conteneurs (E.V.P.)
transporteur de vehicules ou ro ro
TRANSPORTEUR DE VEHICULES ou RO-RO
  • Classe:Va
  • Longueur:95 à 110 mètres
  • Largeur:11,40 mètres
  • Tonnage:600 tonnes/capacité 600 voitures
pousseur
POUSSEUR
  • Longueur: 5 à 40 mètres
  • Largeur:5 à 11,40 mètres
  • Puissance:400 à 6000 CV
barge europa 1
BARGE EUROPA 1
  • Longueur:64,50 mètres
  • Largeur:11,40 mètres
  • Tonnage:1600 tonnes
barge europa 2 2a
BARGE EUROPA 2.2a
  • Longueur:76,50 mètres
  • Largeur:11,40 mètres
  • Tonnage:2000 à 2500 tonnes
barge europa 3
BARGE EUROPA 3
  • Longueur:100 à 110 mètres
  • Largeur:11,40 mètres
  • Tonnage:3000 à 4500 tonnes

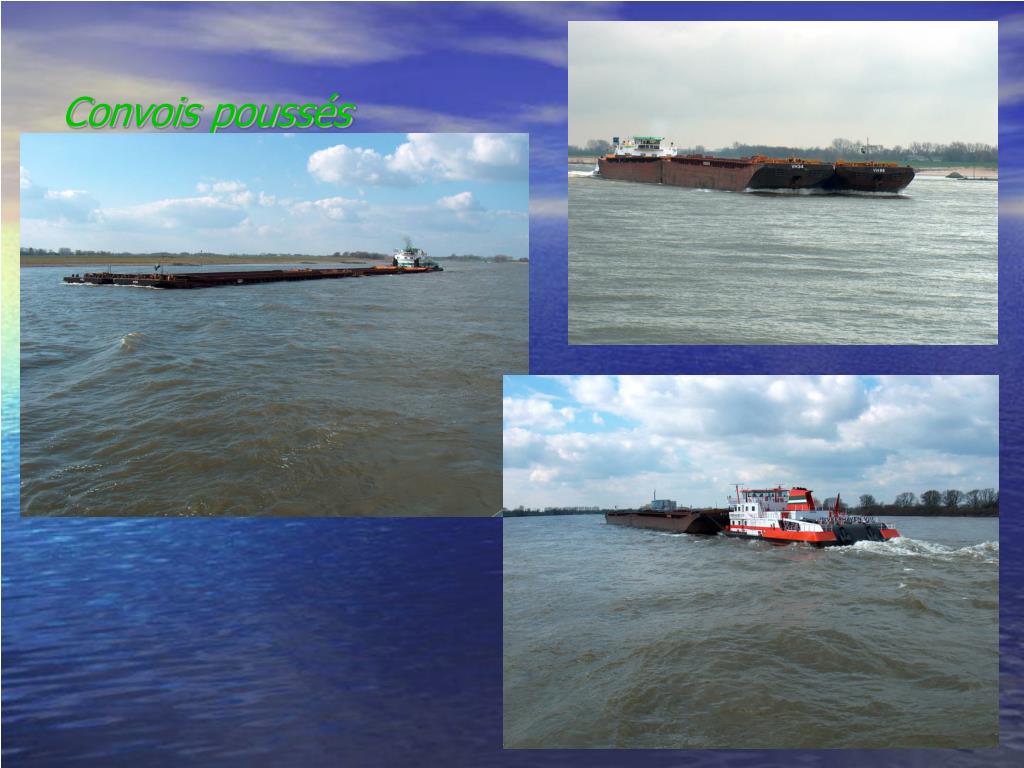

convoi pousse formation courte
CONVOI POUSSEFormation courte
  • Classes:IV,Va et VIa
  • Longueur:85 à 110 mètres
  • Largeur:9,50 à 11,40 mètres
  • Tonnages:1250 à 3000 tonnes
convoi pousse formation courte26
CONVOI POUSSEFormation courte
  • Classe:IV
  • Longueur:85 mètres
  • Largeur:9,50 mètres
  • Tonnage:1250 à 1450 tonnes
convoi pousse formation courte27
CONVOI POUSSEFormation courte
  • Classe:Va
  • Longueur:95 à 110 mètres
  • Largeur:11,40 mètres
  • Tonnage:1600 à 3000 tonnes
convoi pousse formation courte28
CONVOI POUSSEFormation courte
  • Classe:VIa
  • Longueur:95 à 110 mètres
  • Largeur:22,80 mètres
  • Tonnage:3200 à 6000 tonnes
convoi pousse formation moyenne
CONVOI POUSSEFormation moyenne
  • Classes:V, Vb, VIb et VIc
  • Longueur:172 à 200 mètres
  • Largeur:11,40 à 34,20 mètres
  • Tonnages:3200 à 18000 tonnes
convoi pousse formation moyenne30
CONVOI POUSSEFormation moyenne
  • Classe:Vb
  • Longueur:172 à 185 mètres
  • Largeur:11,40 mètres
  • Tonnage:3200 à 6000 tonnes
convoi pousse formation moyenne31
CONVOI POUSSEFormation moyenne
  • Classe:VIb
  • Longueur:185 à 195 mètres
  • Largeur:22,80 mètres
  • Tonnage:6400 à 12000 tonnes
convoi pousse formation moyenne32
CONVOI POUSSEFormation moyenne
  • Classe:VIc
  • Longueur:195 à 200 mètres
  • Largeur:33,00 à 34,20 mètres
  • Tonnage:9600 à 18000 tonnes
convoi pousse formation longue
CONVOI POUSSEFormation longue
  • Classes:VIc et VII
  • Longueur:270 à 285 mètres
  • Largeur:22,80 à 34,20 mètres
  • Tonnages:9600 à 27000 tonnes
convoi pousse formation longue34
CONVOI POUSSEFormation longue
  • Classe:VIc
  • Longueur:270 à 280 mètres
  • Largeur:22,80 mètres
  • Tonnage:9600 à 18000 tonnes
convoi pousse formation longue35
CONVOI POUSSEFormation longue
  • Classe:VII
  • Longueur:285 mètres
  • Largeur:33,00 à 34,20 mètres
  • Tonnage:14500 à 27000 tonnes
