Reverzace třífázového asynchronního elektromotoru pomocí stykače

1. „Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.“ Reverzace třífázového asynchronního elektromotoru pomocí stykače František Slabý, č.235 SOŠ a SOU,28.října 2707, Česká Lípa,příspěvková organizace

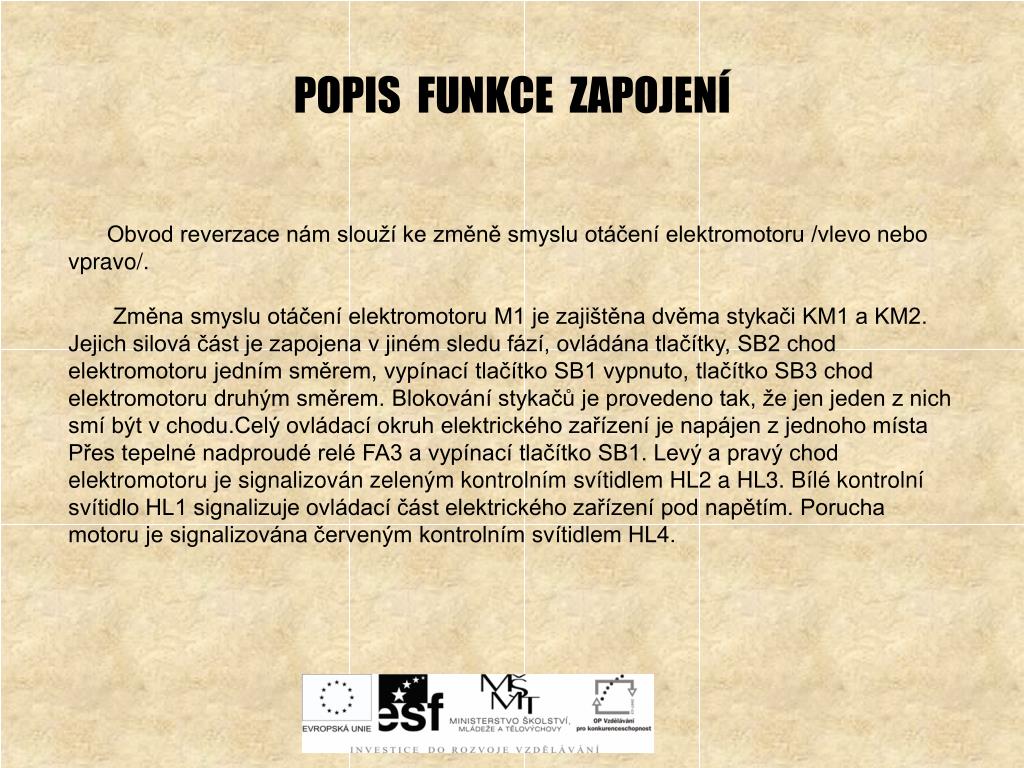

2. POPIS FUNKCE ZAPOJENÍ Obvod reverzace nám slouží ke změně smyslu otáčení elektromotoru /vlevo nebo vpravo/. Změna smyslu otáčení elektromotoru M1 je zajištěna dvěma stykači KM1 a KM2. Jejich silová část je zapojena v jiném sledu fází, ovládána tlačítky, SB2 chod elektromotoru jedním směrem, vypínací tlačítko SB1 vypnuto, tlačítko SB3 chod elektromotoru druhým směrem. Blokování stykačů je provedeno tak, že jen jeden z nich smí být v chodu.Celý ovládací okruh elektrického zařízení je napájen z jednoho místa Přes tepelné nadproudé relé FA3 a vypínací tlačítko SB1. Levý a pravý chod elektromotoru je signalizován zeleným kontrolním svítidlem HL2 a HL3. Bílé kontrolní svítidlo HL1 signalizuje ovládací část elektrického zařízení pod napětím. Porucha motoru je signalizována červeným kontrolním svítidlem HL4.

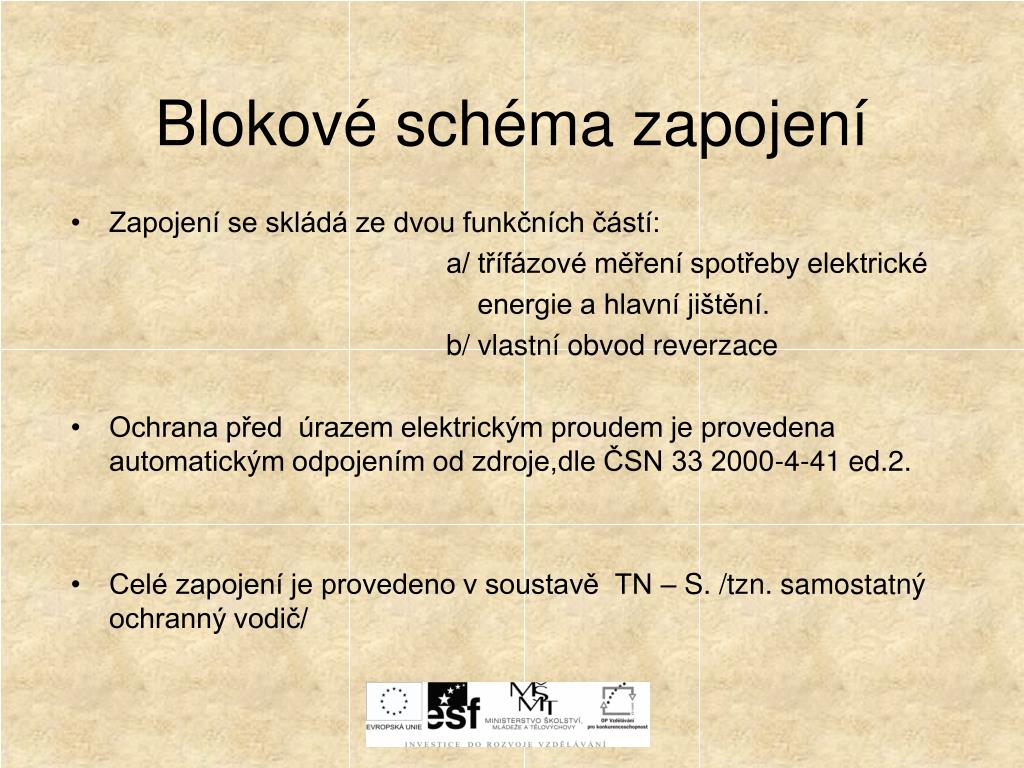

3. Blokové schéma zapojení • Zapojení se skládá ze dvou funkčních částí: a/ třífázové měření spotřeby elektrické energie a hlavní jištění. b/ vlastní obvod reverzace • Ochrana před úrazem elektrickým proudem je provedena automatickým odpojením od zdroje,dle ČSN 33 2000-4-41 ed.2. • Celé zapojení je provedeno v soustavě TN – S. /tzn. samostatný ochranný vodič/

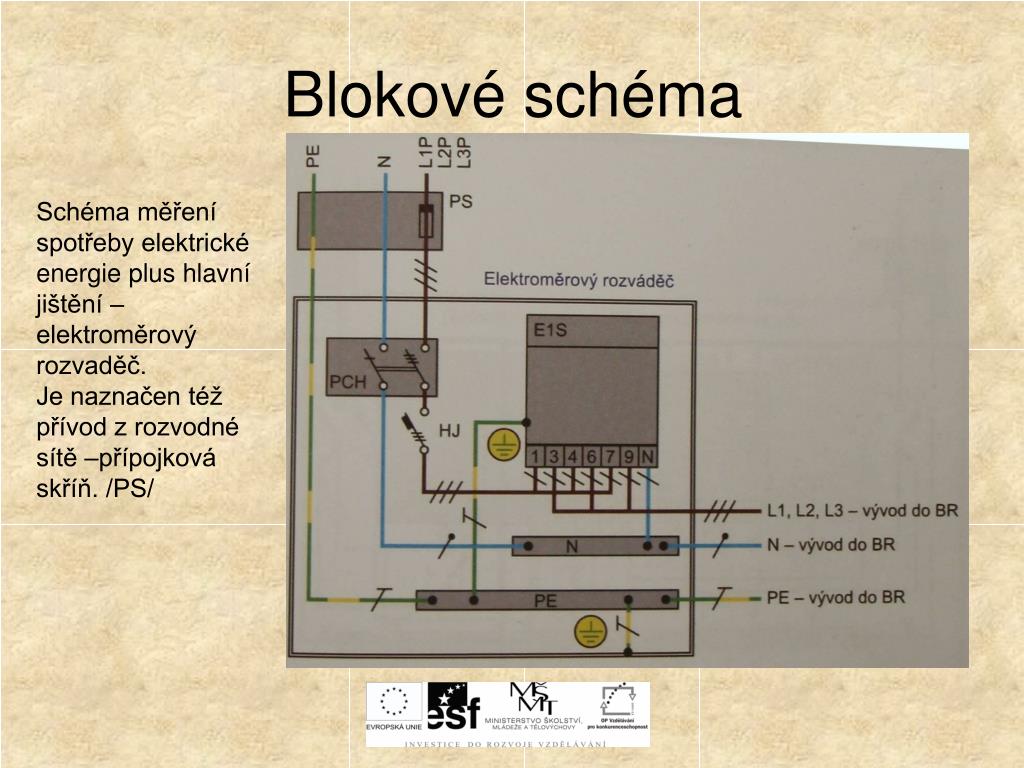

4. Blokové schéma Schéma měření spotřeby elektrické energie plus hlavní jištění – elektroměrový rozvaděč. Je naznačen též přívod z rozvodné sítě –přípojková skříň. /PS/

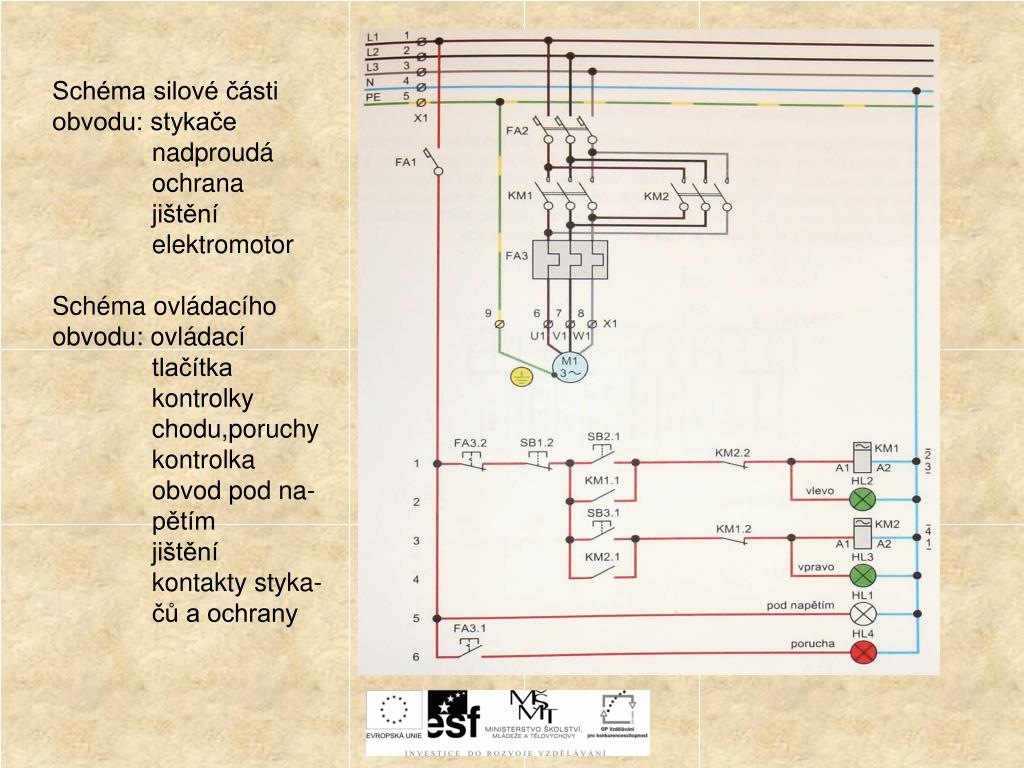

5. Schéma silové části obvodu: stykače nadproudá ochrana jištění elektromotor Schéma ovládacího obvodu: ovládací tlačítka kontrolky chodu,poruchy kontrolka obvod pod na- pětím jištění kontakty styka- čů a ochrany

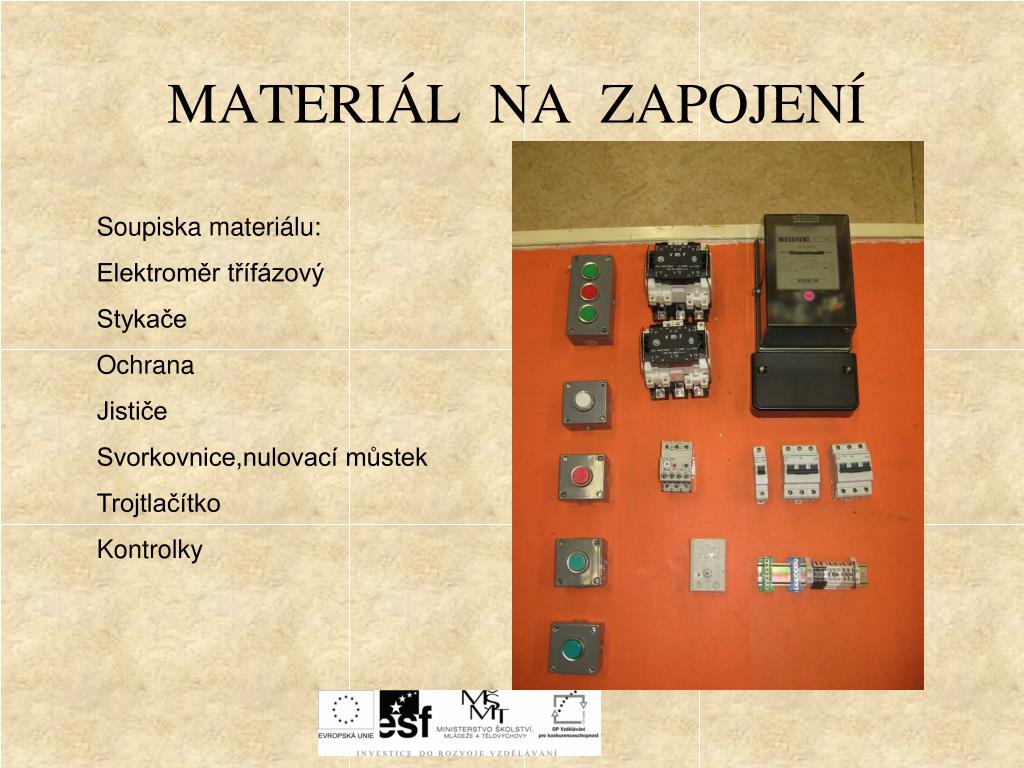

6. MATERIÁL NA ZAPOJENÍ Soupiska materiálu: Elektroměr třífázový Stykače Ochrana Jističe Svorkovnice,nulovací můstek Trojtlačítko Kontrolky

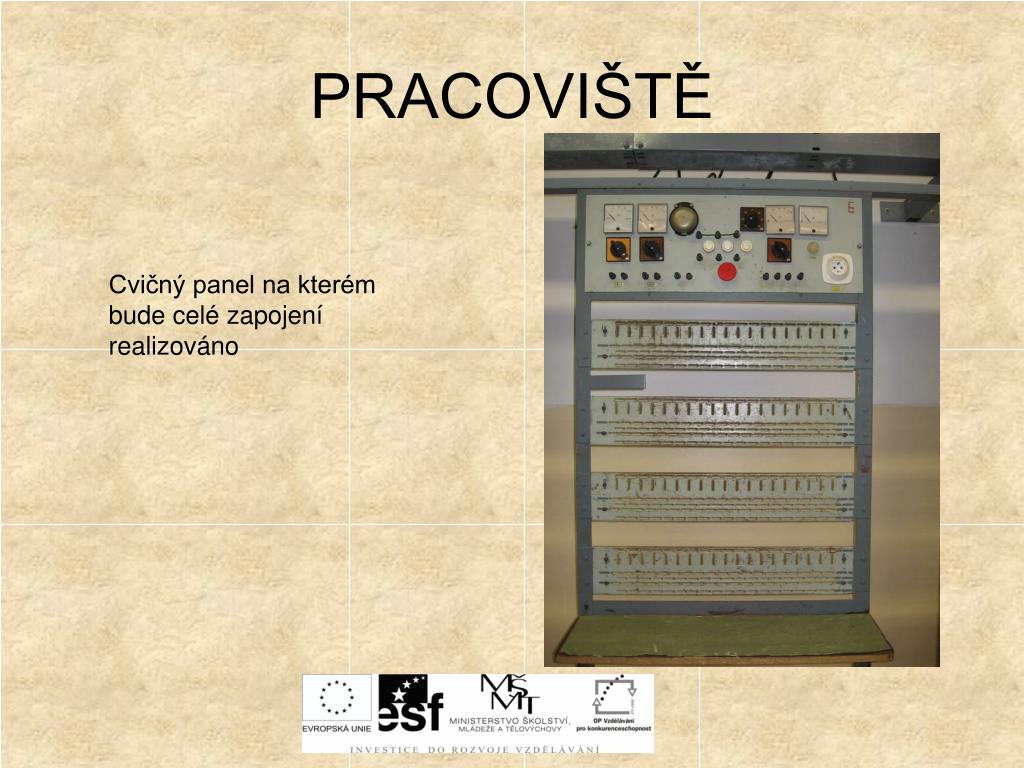

7. PRACOVIŠTĚ Cvičný panel na kterém bude celé zapojení realizováno

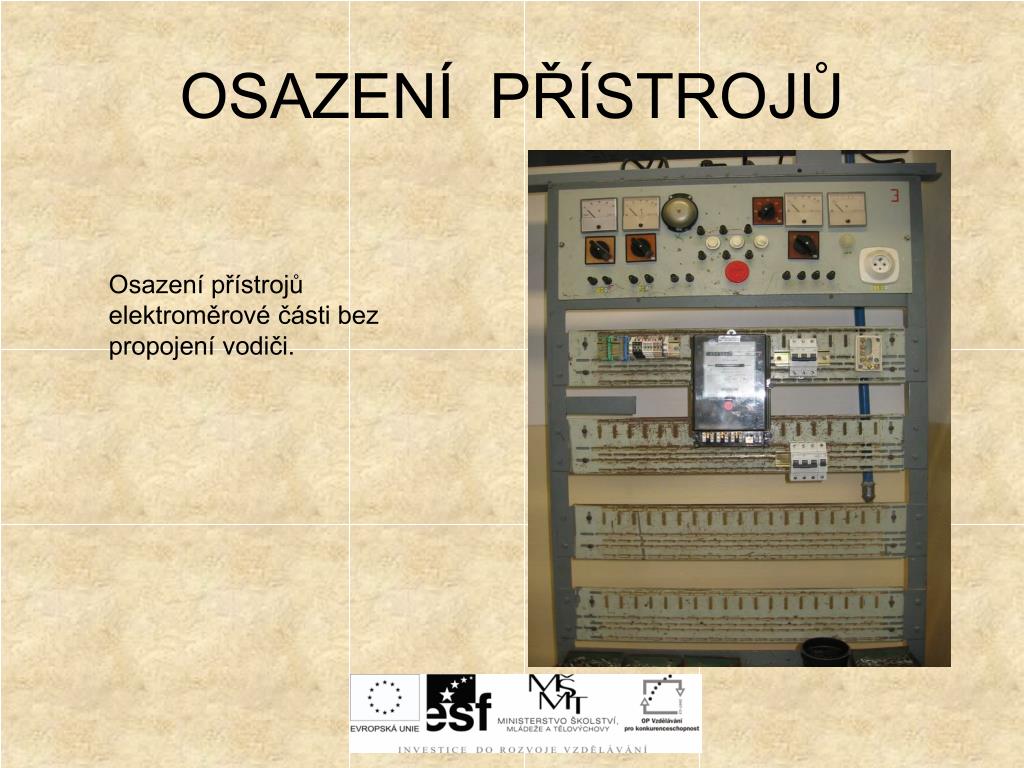

8. OSAZENÍ PŘÍSTROJŮ Osazení přístrojů elektroměrové části bez propojení vodiči.

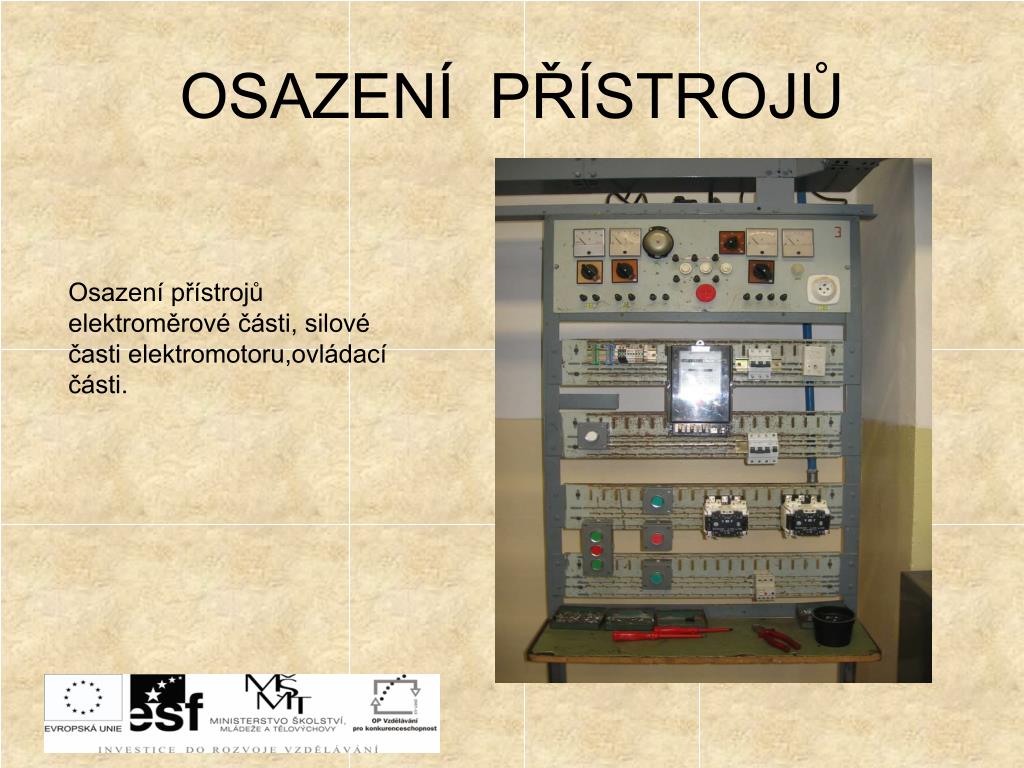

9. OSAZENÍ PŘÍSTROJŮ Osazení přístrojů elektroměrové části, silové časti elektromotoru,ovládací části.

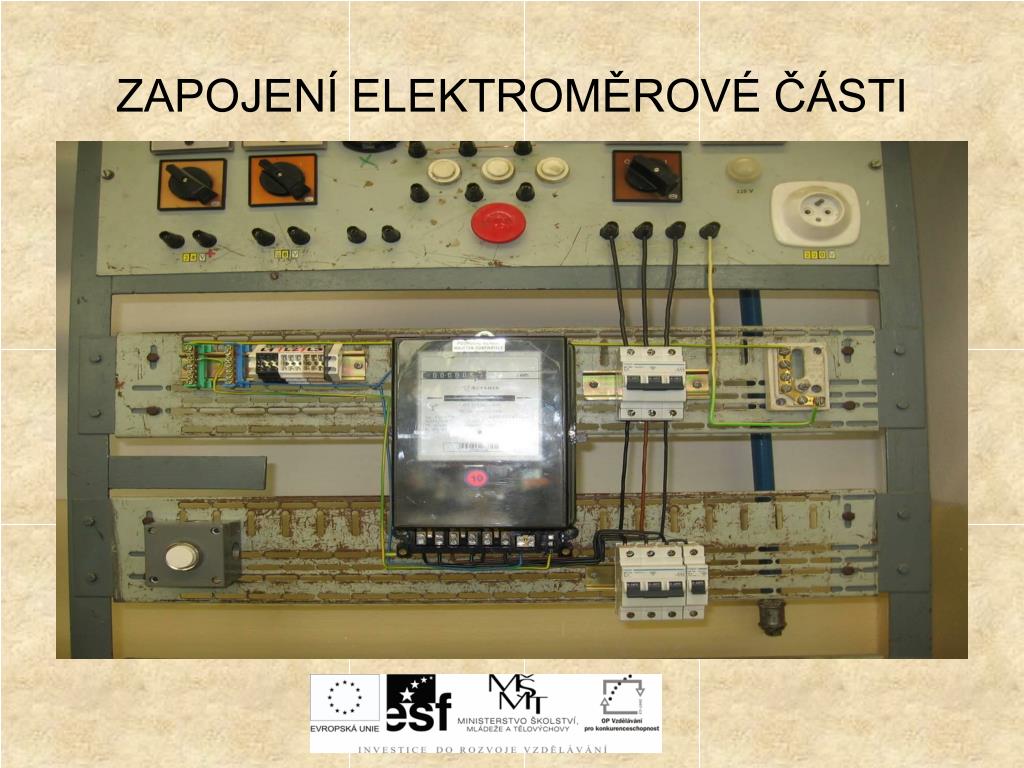

10. ZAPOJENÍ ELEKTROMĚROVÉ ČÁSTI

11. ZAPOJENÍ SILOVÉ ČÁSTI ELMOTORU

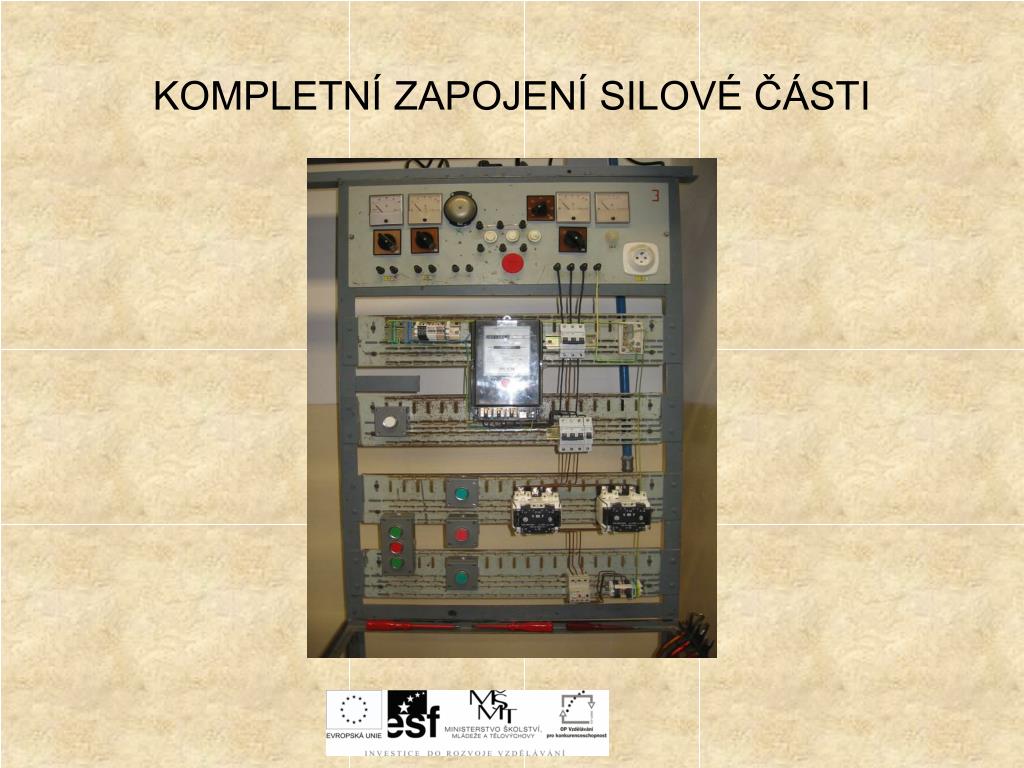

12. KOMPLETNÍ ZAPOJENÍ SILOVÉ ČÁSTI

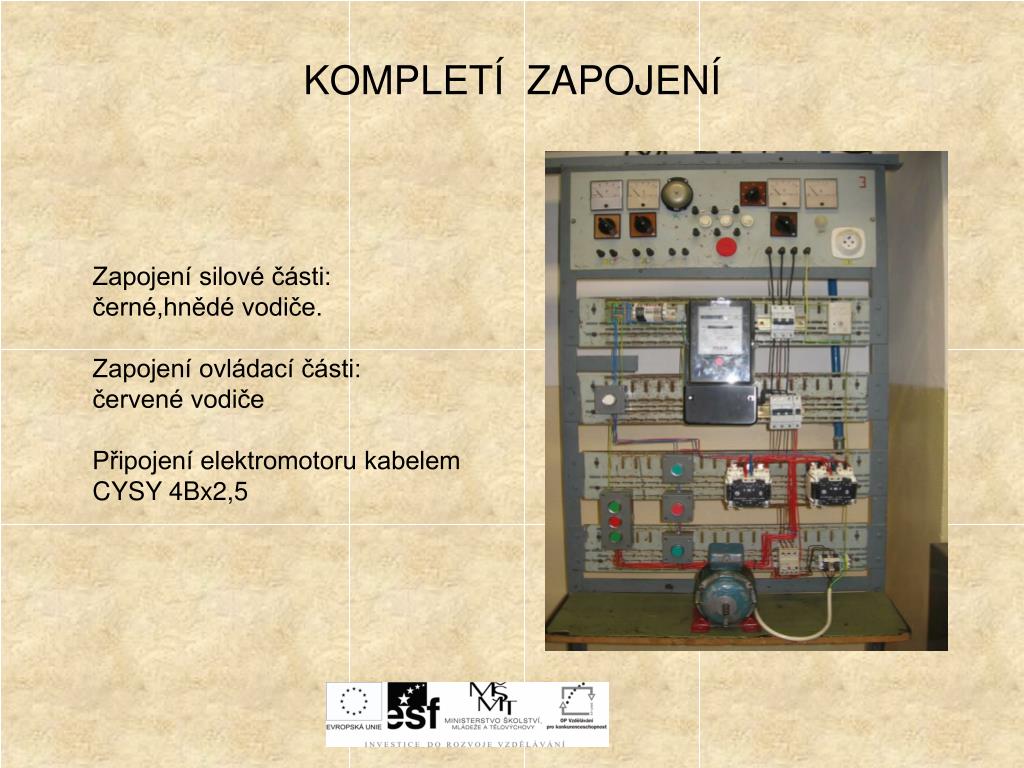

13. KOMPLETÍ ZAPOJENÍ Zapojení silové části: černé,hnědé vodiče. Zapojení ovládací části: červené vodiče Připojení elektromotoru kabelem CYSY 4Bx2,5

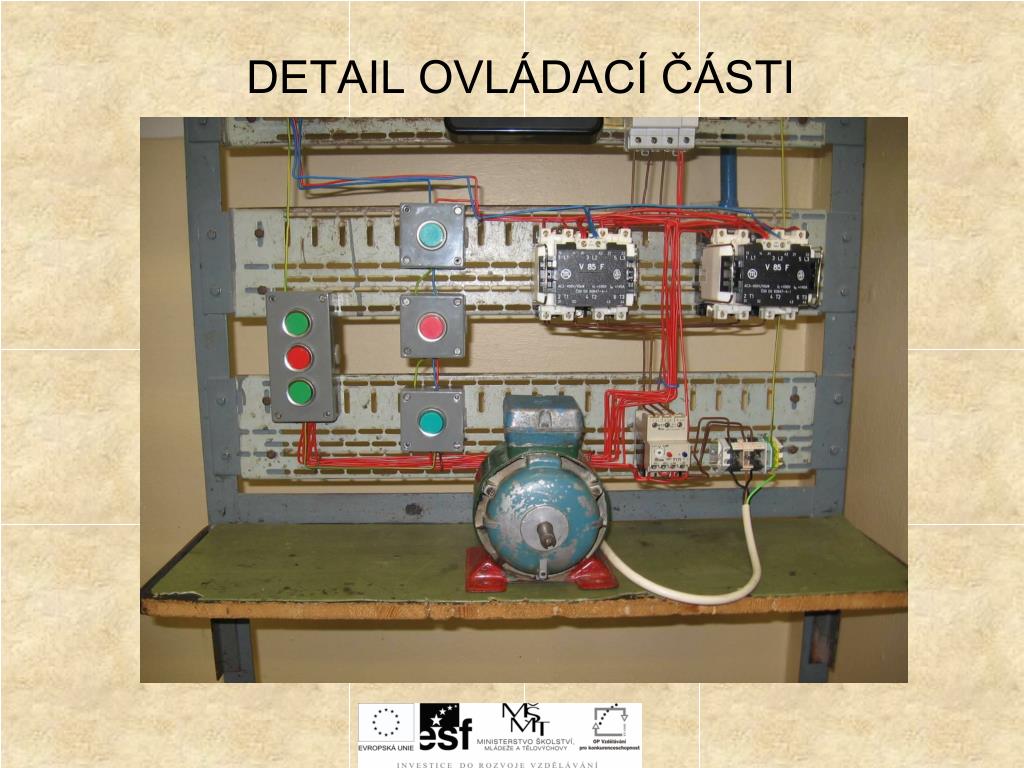

14. DETAIL OVLÁDACÍ ČÁSTI

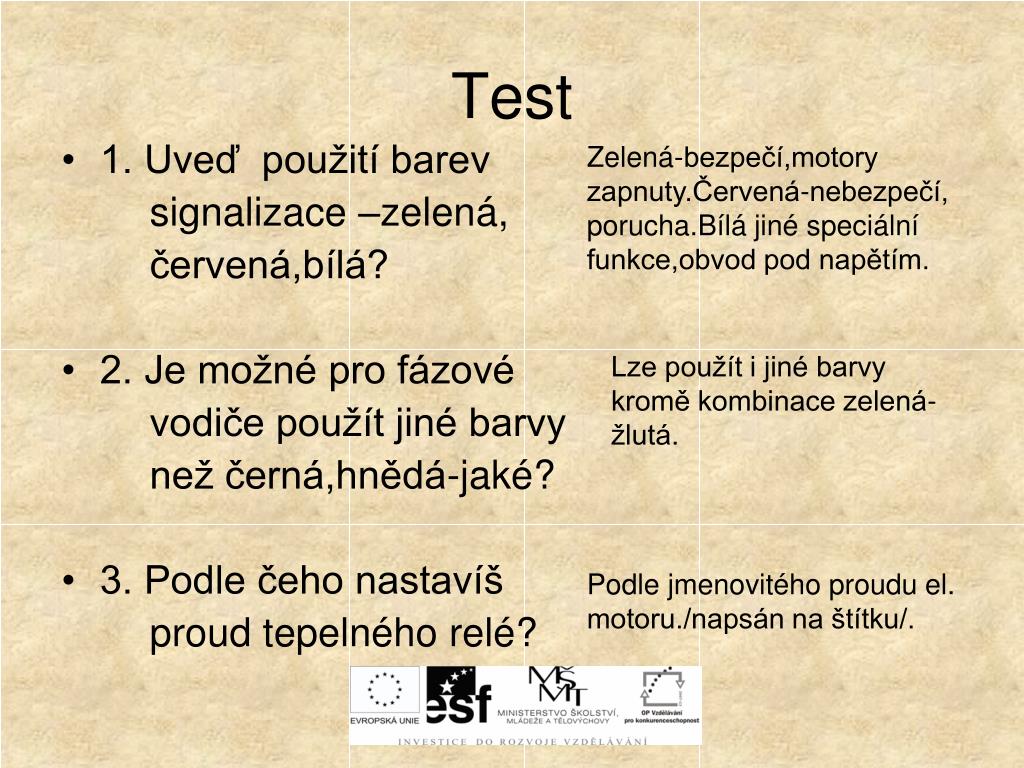

15. Test • Zelená-bezpečí,motory zapnuty.Červená-nebezpečí, porucha.Bílá jiné speciální funkce,obvod pod napětím. • 1. Uveď použití barev signalizace –zelená, červená,bílá? • 2. Je možné pro fázové vodiče použít jiné barvy než černá,hnědá-jaké? • 3. Podle čeho nastavíš proud tepelného relé? Lze použít i jiné barvy kromě kombinace zelená-žlutá. Podle jmenovitého proudu el. motoru./napsán na štítku/.

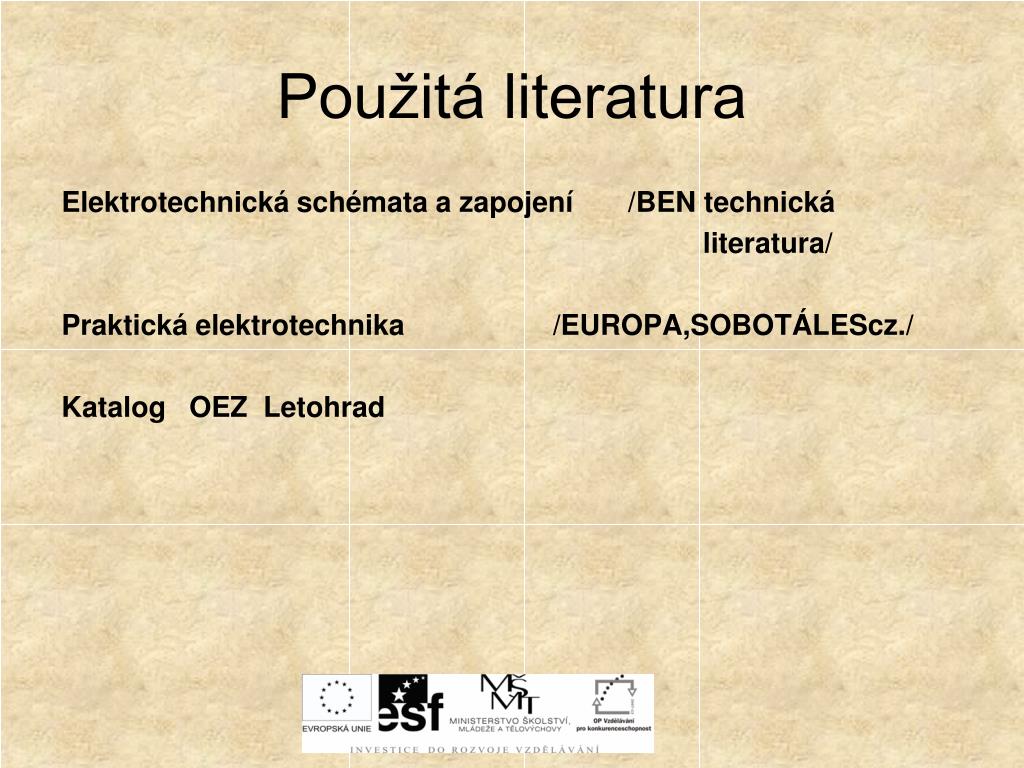

16. Použitá literatura Elektrotechnická schémata a zapojení /BEN technická literatura/ Praktická elektrotechnika /EUROPA,SOBOTÁLEScz./ Katalog OEZ Letohrad
