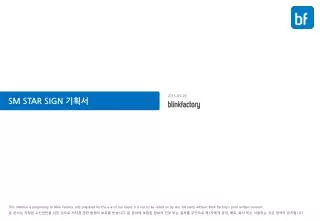

  1. 2013-03-20 SM STAR SIGN 기획서

  2. Screen Map 0. 인트로 6. 문의하기 3. Star Sign • 임원 3.5 상세검색 • 매니저 1. 로그인 2.3 아티스트 리스트 3.1 정산 • Success 3.2 정산내역 3.3 정산내역 요약 리스트 3.4 상세보기 • 매니저 • 아티스트 1.1. SMS인증 2.2 HOME 4. Schedule • Success 4.1 List 유저 권한 4.3 View More 4.2 Calendar • 임원 2.1 통계 5. Message 5.2 View More 5.1 List 6. 문의하기

  3. 수정사항 • 2013.03.20 • 인증시나리오 변경 (인증프로세서 페이지 추가) • 세금 계산식 추가 (3. Star Sign / 3.1 정산 추가) • 홈 화면 스케줄 로직 확정 (2.2 HOME 추가) • 홈 화면 스케줄 및 공지사항 위치 변경 (디자인 가이드 참고) • 정산종합 UNIT 선택에 따른 필터 기능 추가 (3. Star Sign / 3.1 정산 추가) UI는 디자인 가이드 참고 • 검색화면 풀 화면으로 사용 (pad)

  4. 인증프로세스 0. 인트로 • 열람할 수 없습니다 팝업출력 1. 로그인 2.2 HOME • Success • 권한없음 • 매니저 • 매니저 유저 권한 유저 권한 • 아티스트 • 아티스트 2.2 HOME 1.1. SMS인증 • Success • 임원 • 임원 1.1. SMS인증 3.1 정산 유저 권한 • 열람가능 3.2 정산내역 2.1 통계 • 검색만 가능 3.5 상세검색 3.3 정산내역 요약 리스트 3.4 상세보기

  5. 0. 인트로 • 초기 인트로 화면 • 통신상태 확인통신이 연결되지 않거나 불안정 할 경우팝업 문구 출력 후 재시도 또는 종료 • 로딩 인디케이터는커스텀(디자인 필요) Image Area

  6. 1.로그인 • 로그인화면 • 관리자가 발급한 ID/PW를 통하여 로그인 • 아이디가 없을 경우‘해당 아이디가 없습니다. ‘ 팝업창출력 • 패스워드가 다를 경우‘패스워드가 틀렸습니다. 다시 입력하여 주세요.’ 팝업 출력 • 해당화면 출력 시 아이디 / 패스워드 항목을 터치 시 키패드가 올라옴 • 아이디 항목의 키패드의 경우 키패드 우측 하단의 버튼은 이동버튼으로 설정터치 시 패스워드 항목으로 넘어감 • 기술검토 제외 • 패스워드 항목의 키패드의 경우 키패드 우측에 완료 버튼을 삽입 해당 버튼을 터치 시 키패드가 내려가도록 함 • 키패드의 경우 아이디/패스워드 영역 외의 부분을 원 탭하면 내려감 • 키패드 출력 시 상단 화면은 상하 스크롤 가능 • 로그인 버튼을 터치 시 임원의 경우 ‘1.1 SMS인증’ 화면으로 이동매니저 / 아티스트의 경우 ‘2.2 HOME’화면으로 이동 ID Blinkfactory PW ******** 로그인

  7. 1.1 SMS 인증 • 임원이 ‘1. 로그인’성공 시 SMS 인증번호가 등록된 휴대전화 번호로 발급 • 매니저 / 아티스트의 경우 ‘2.2 HOME’ 화면에서 STAR SIGN 메뉴를 터치 시 SMS 인증번호가 등록된 휴대전화 번호로 발급 • 해당 인증번호 입력 후 인증번호 확인 버튼을 터치 시 화면 이동 • 인증번호의 유효 시간은 2분으로 한정 • 재전송을 터치 시 인증번호 재전송 • 인증번호가 틀릴 시 ‘인증번호를 확인 후 다시 입력하여 주세요.’ 팝업 창 출력 • 키패드는숫자키패드로 출력 • 버튼 영역 외의 부분을 터치 시 키패드는 내려가게 됨 • 패드에서는 기본 키패드 인증번호 재전송 ******** 인증번호 확인

  8. 2.1 통계 (아티스트 별) • 임원 권한의 아이디로 접속 시 초기 출력화면 • Title • 닫기 버튼: 터치 시 2,2 홈 화면으로 이동 • View Area • 그룹별 순위 통계 출력총 4개 그룹 + 기타 1개 • 개인 매출 순위 별 출력총 5명의 아티스트 출력 • Tap button • 아티스트 별 / 사업구분 별 통계 변경 버튼 통계 Title 그룹 32%/ 23% 슈퍼주니어 28%/ 23% 소녀시대 10% /30% 에프엑스 5% / 23% 샤이니 View Area 15% / 23% 기타 개인 1 2 3 4 5 15% 10% 5% 3% 2% 태연 윤호 민호 신동 신동 아티스트 사업구분 Tap button

  9. 2.1 통계 (사업구분 별) • Title • 닫기 버튼: 터치 시 2,2 홈 화면으로 이동 • View Area • 사업별 통계 출력 • 매출 / 지출 액 출력 • 사업구분 별 %통계 출력(음반,기타 / 디지털 / 해외수입 / 연애활동 / 화보 / 부가사업)추가적으로 늘어날 수 있음 • 순위에 따라 글자 폰트로 강약조절 • 확장에 따라 상하 스크롤로 이동 • 금액은 백만원 단위 통계 Title 사업별 20,000 백만원 /230 백만원 매출/ 지출 32%/ 23% 음반, 기타 28%/ 23% 디지털 View Area (Scrolling) 10% /30% 해외수입 5% / 23% 연애활동 8% / 3% 화보 8% / 13% 부가사업 아티스트 사업구분 Tap button

  10. 2.1 통계 (아티스트 별 / 사업구분 별) - PAD 통계 통계 20,000 백만원 232 백만원 20,000 백만원 231 백만원 매출 / 지출 매출 / 지출 사업별 그룹 1,000 백만원 30 백만원 32%/ 23% 20,000 백만원 231 백만원 슈퍼주니어 32%/ 23% 음반, 기타 1,000 백만원 31 백만원 28%/ 23% 소녀시대 20,000 백만원 231 백만원 28%/ 23% 디지털 1,000 백만원 31 백만원 10% /30% 에프엑스 20,000 백만원 231 백만원 10% /30% 해외수입 1,000 백만원 31 백만원 5% / 23% 샤이니 1 2 3 20,000 백만원 231 백만원 4 7 6 5 5% / 23% 연애활동 1,000 백만원 31 백만원 15% 10% 5% 3% 2% 2% 2% 15% / 23% 기타 20,000 백만원 231 백만원 태연 윤호 민호 신동 신동 신동 신동 8% / 3% 화보 개인 20,000 백만원 231 백만원 8% / 13% 부가사업 아티스트 사업구분 아티스트 사업구분

  11. 2.2 HOME • 아티스트 아이디로 로그인 시 출력되는 초기화면 • Title • 임원/매니저 이름 출력 • 로그인한 아티스트 이름 출력 • 로그아웃 버튼: 터치 시 로그인 화면으로 이동 • Star Sign Area • 현재 정산 완료된 년/월을 표기 • Star Sign 메뉴의 권한 설정에 따라매니저/임원의 정산을 볼 수 있는 권한 설정 권한은 3가지(전체, 상세검색만, 사용불가)전체: 해당 아티스트의 종합/검색 등 모든 기능 사용가능상세검색만: 종합화면을 보지 못하며, 상세 검색과 상세보기만 가능사용불가: 정산 메뉴를 터치 시‘정산내역을 보실 수 있는 권한이 없습니다’ 팝업 출력 • 임원의 경우 바로 정산내역이 확인 가능하며,매니저/아티스트의 경우 ‘1.1 SMS 인증’을 거쳐야 확인 가능 • Schedule Area • 주간 스케줄을 출력 • 임원/매니저의 경우 관리 설정이 되어있는 그룹의 통합일정 출력 • 좌/우 플리킹을 통하여 스케줄 확인 • 오늘을 기준으로 이전/이후 15일 일정 출력첫 목록의 경우 당일을 표시 당일 현시간에 가장 가까운 스케줄을 출력 • 터치 시 해당일로 이동 • 오늘의 스케줄은 폰트색상을 다르게 표기 • 터치 시 ‘4. Schedule / 4.1 List’ 화면으로 이동 • Message Area • Message 게시판에 입력되어있는 게시물카테고리 + 내용 출력 • 한 줄씩 표기하되 내용이 길 경우 말 줄임표표기 • Question button • 터치 시 ‘6. 문의하기’화면으로 이동 • 디자인에 따라 위치 변경 있을 수 있음 USER NAME Title STAR SIGN 12.12 CLEAR Star Sign Area SCHEDULE • 01.01 • MBC-TV 신년특집 • 소녀시대의 로맨틱 판타지 • SBS-TV 월화드라마 '드라마의 제왕' 강현민 役 • 01.02 • MBC-T • SBS-T • MBC-R의 심심 Schedule Area (Flicking) MESSAGE [공지] 2013년 1월 스케줄 업데이트 [공지] 12월 정산 내역서 SIGN 요청 [회계] 12월 정산 완료 [공지] 시스템 교체작업 Message Area Ⓒ SM TOWN 문의하기 Question button

  12. 2.2 HOME - PAD USER NAME STAR SIGN 13.01.12 CLEAR SCHEDULE • 01.03 • M.net • CATC • 뮤지컬 • 01.01 • MBC-TV 신년특집 • 소녀시대의 로맨틱 판타지 • SBS-TV 월화드라마 '드라마의 제왕' 강현민 役 • 01.02 • MBC-TV 황금어장 '라디오 스타‘ • SBS-TV 한밤의 TV연예 • MBC-R 표준FM(95.9MHz) 신동의 심심타파 MESSAGE [공지] 2013년 1월 스케줄 업데이트로 인한 확인 요청 [공지] 12월 정산 내역서 SIGN 요청 [회계] 12월 정산 완료. 2012년 하반기(7월 ~ 12월) 정산으로 서명...... [공지] 시스템 교체작업 문의하기 Ⓒ SM TOWN

  13. 2.3 아티스트 리스트 • 임원 / 매니저일 경우 타이틀을 터치 시 출력되는 선택 리스트 • Title • 현재 선택된 사용자 이름 출력 • 해당 아이디에 관리 권한이 있는 아티스트 목록 출력 • 통계 버튼: 임원아이디로 로그인시만 출력됨터치 시 2.1 통계화면으로 이동 • List Area • 관리자가 권한을 위임한 아티스트 리스트가 출력됨 • 선택 시 2.2 HOME 화면으로 이동 • 유저네임 앞에 썸네일 추가 USER NAME Title 통계 STAR SIGN USER NAME 12.12 CLEAR USER NAME USER NAME USER NAME SCHEDULE • 01.01 • MBC-TV 신년특집 • 소녀시대의 로맨틱 판타지 • SBS-TV 월화드라마 '드라마의 제왕' 강현민 役 • 01.02 • MBC-T • SBS-T • MBC-R의 심심 USER NAME List Area (Scrolling) USER NAME USER NAME USER NAME MESSAGE [공지] 2013년 1월 스케줄 업데이트 [공지] 12월 정산 내역서 SIGN 요청 [회계] 12월 정산 완료 [공지] 시스템 교체작업 USER NAME Ⓒ SM TOWN 문의하기

  14. 2.3 아티스트 리스트 - PAD USER NAME STAR SIGN 13.01.12 CLEAR 통계 ARTIST USER NAME USER NAME USER NAME USER NAME SCHEDULE USER NAME • 01.03 • M.net • CATC • 뮤지컬 • 01.01 • MBC-TV 신년특집 • 소녀시대의 로맨틱 판타지 • SBS-TV 월화드라마 '드라마의 제왕' 강현민 役 • 01.02 • MBC-TV 황금어장 '라디오 스타‘ • SBS-TV 한밤의 TV연예 • MBC-R 표준FM(95.9MHz) 신동의 심심타파 USER NAME MESSAGE [공지] 2013년 1월 스케줄 업데이트로 인한 확인 요청 [공지] 12월 정산 내역서 SIGN 요청 [회계] 12월 정산 완료. 2012년 하반기(7월 ~ 12월) 정산으로 서명...... [공지] 시스템 교체작업 문의하기 Ⓒ SM TOWN

  15. 3. Star Sign / 3.1 정산 • 해당화면은 정산 종합화면 • Title • 이전 버튼: ‘2.2 HOME 화면’으로 이동 • 정산 구분 필터: 터치 시 정산 구분 리스트 출력‘3. Star Sign / 3.1 정산 (사업 별 리스트)’ 화면(정산종합 / 음반,기타 / 디지털 / 해외수입 / 연애활동 / 화보 / 부가사업) • 선택 시 해당 사업의 화면으로 이동 • 상세검색 버튼: ‘3. Star Sign / 3.5 상세검색’ 화면으로 이동 • Date Area • 좌/.우 화살표 버튼을 통하여 정산 기간 변경(정산은 상/하 분기, 1/2/3/4 분기, 월 단위만 가능) • 텍스트 출력 시 피커(iOS) / 팝업(Android) 출력하여 정산된 기간 선택 • 선택 시 해당 정산기간의 화면 출력 • 문의하기 버튼: 터치 시 ‘6. 문의하기’ 화면으로 이동 • View Area • 수입/ 지출, 순이익, 분배율, 아티스트 분, 소득세, 주민세, 가불, 공제액계, 실지급액 항목을 그래프와 금액으로 표기 • 그래프의 기준은 총 매출/ 지출을 100%로 기준으로 정함 • 매출과 지출의 색을 다르게 표기 • 항목이 늘어날 경우 화면이 상하 스크롤이 됨 • 우측 하단 정산 완료 날짜 표기 • 소득세 주민세 가불반영 공제액계 수식 정리 • 소득세 = 아티스트 분 * 3% • 주민세 = 소득세 * 10% • 가불반영액은CMS에 업로드되는 엑셀파일에 존재 • 모든 단위는 원단위 절사(ex. 3,333,333원 일 경우 3,333,330원) • 정산종합 메뉴에서 만 필터 기능 추가UI는 디자인 가이드 참고 • 아티스트의 소그룹 별 정산 종합정보 확인(ex. 태연 -> 전체 / 태연 / 태티서/ 소녀시대 (3) / 소녀시대 (9)...) 정산종합 Title 2012년 하반기 Date Area 수입 1,399,651,400 원 지출 121,057,216 원 순이익 1,278,594,184 원 분배율 60 % 아티스트분 785,857,328 원 소득세 23,575,700 원 View Area (Scrolling) 주민세 2,357,560 원 가불반영 20,000,000 원 공제액계 45,933,260 원 실지급액 759,924,068 원 2013.01.10. 정산완료

  16. 2.3 HOME - PAD 정산종합 2012년 하반기 수입 1,399,651,400 원 지출 121,057,216 원 순이익 1,278,594,184 원 분배율 60 % 아티스트분 785,857,328 원 소득세 23,575,700 원 주민세 2,357,560 원 가불반영 20,000,000 원 공제액계 45,933,260 원 실지급액 759,924,068 원 2013.01.10. 정산완료

  17. 3. Star Sign / 3.1 정산 (사업 별 리스트) • 정산 필터를 터치 시 출력되는 화면 • 사업구분 별 항목들이 현 사용자 이름과 함께 리스트 형태로 이전화면을 타이틀 바 에서 부터 밀고 내려가며 출력 • Title • 이전 화면과 기능 동일 • Business list Area • 현 사용자 이름 및 사업 구분 리스트 출력 • 상/하 스크롤 기능 • 참고 플립보드UI 정산종합 Title USER NAME 음반, 기타 수입 1,399,651,400 원 디지털 해외수입 Business list Area (Scrolling) 연애활동 화보 부가사업 가불 2012년 하반기

  18. 3. Star Sign / 3.1 정산 (사업 별 리스트) - PAD 정산종합 2012년 하반기 사업구분 수입 1,399,651,400 원 정산종합 지출 121,057,216 원 음반 / 기타 순이익 1,278,594,184 원 디지털 분배율 60 % 해외수입 아티스트분 785,857,328 원 연애활동 소득세 23,575,700 원 화보 주민세 2,357,560 원 가불 20,000,000 원 부가사업 공제액계 45,933,260 원 가불 실지급액 759,924,068 원 2013.01.10. 정산완료

  19. 3. Star Sign / 3.1 정산(종합) • Title • 이전과 동일 • Date Area • 이전과 동일 • View Area • 이전과 동일 • Tap button • 종합 과 정산 내역 화면을 이동할 수 있는 기능 • 정산내역을 터치 시 View Area에‘3. Star Sign / 3.2 정산내역 ‘ 화면 출력 해외수입 Title 2012년 하반기 Date Area 수입 565,500,000 원 지출 113,100,000 원 순이익 452,400,000 원 분배율 60 % 아티스트분 294,060,000 원 View Area (Scrolling) 소득세 8,821,800 원 주민세 882,180 원 가불반영 0 원 공제액계 9,703,980 원 실지급액 284,356,020 원 종합정산내역 Tap button

  20. 3. Star Sign / 3.1 정산(종합) - PAD 해외수입 2012년 하반기 수입 1,399,651,400 원 지출 121,057,216 원 순이익 1,278,594,184 원 분배율 60 % 아티스트분 785,857,328 원 소득세 23,575,700 원 주민세 2,357,560 원 가불반영 20,000,000 원 공제액계 45,933,260 원 실지급액 759,924,068 원 종합정산내역

  21. 3. Star Sign / 3.1 정산(가불) • 정산구분 중 가불 선택 시 화면 • Title • 이전 버튼: ‘2.2 HOME 화면’으로 이동 • 정산 구분 필터: 터치 시 정산 구분 리스트 출력‘3. Star Sign / 3.1 정산 (사업 별 리스트)’ 화면(정산종합 / 음반,기타 / 디지털 / 해외수입 / 연애활동 / 화보 / 부가사업) • 선택 시 해당 사업의 화면으로 이동 • 상세검색 버튼: ‘3. Star Sign / 3.5 상세검색’ 화면으로 이동 • Date Area • 좌/.우 화살표 버튼을 통하여 정산 기간 변경(정산은 상/하 분기, 1/2/3/4 분기, 월 단위만 가능) • 텍스트 출력 시 피커(iOS) / 팝업(Android) 출력하여 정산된 기간 선택 • 선택 시 해당 정산기간의 화면 출력 • 문의하기 버튼: 터치 시 ‘6. 문의하기’ 화면으로 이동 • View Area • 가불 합계와 반영금액, 이월금액 표기 • 당기 정산 반영분을 리스트형태로 출력 • 상하 스크롤 • 터치 이벤트는 없음 가불 Title 2012년 하반기 Date Area 가불 합계 40,800,460 원 반영 금액 20,000,000 원 이월 금액 20,800,460 원 당기 정산 반영분 1,500,000 원 지원금 7월분 View Area (Scrolling) 2012.07.31 1,500,000 원 지원금 8월분 2012.08.31 1,500,000 원 지원금 9월분 2012.09.31 1,500,000 원 개인 가불 2012.10.31

  22. 3. Star Sign / 3.2 정산내역 • Title • 이전과 동일 • Date Area • Tap button에서 정산 내역 선택 시 문의하기 버튼이 사라지며, 수입/ 지출 버튼으로 변화 • 수입 / 지출 버튼: 현재 출력되는 텍스트의 내용의 항목을 리스트로 출력, 수입일 때 터치 시 지출로 변경, 지출일 때 터치 시 수입으로 변경됨 • Details list Area • 해당 사업구분의 수입/지출 별 상세 리스트 출력 • 항목의 구성요소내용, 총 매출 금액, 요율, 정산금액 출력 • 터치 시 해당 상세 내역의‘3. Star Sign / 3.3 정산내역 요약 리스트’ 화면으로 이동 • Tap button • 이전과 동일 해외수입 Title 2012년 하반기 Date Area 수입 금액: 3,000,000 원 금액: 562,500,000 원 일본 행사 일본 광고 요율: 65% 요율: 65% 정산금액: 365,625,000 원 정산금액: 1,950,000 원 Details list Area (Scrolling) 종합정산내역 Tap button

  23. 3. Star Sign / 3.2 정산내역 - PAD 해외수입 2012년 하반기 수입 금액: 3,000,000 원 금액: 562,500,000 원 일본 행사 일본 광고 요율: 65% 요율: 65% 정산금액: 1,950,000 원 정산금액: 365,625,000 원 종합정산내역

  24. 3. Star Sign / 3.3 정산내역 요약 리스트 • Title • 이전버튼: ‘3. Star Sign / 3.2 정산내역 ‘ 화면으로 이동 • 선택 항목의 세부내역 내용 타이틀에 출력 • Summary list Area • 선택 세부내역의 정산내역 요약 리스트 • 요약 리스트의 구성요소회계일자 + 내용 + 정산금액 • 터치 시 해당 항목의 ‘3. Star Sign / 3.4 상세보기’ 화면으로 이동 • 상/하 스크롤 이동 일본광고 Title [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 Summary list Area (Scrolling)

  25. 3. Star Sign / 3.3 정산내역 요약 리스트 - PAD 일본광고 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원

  26. 3. Star Sign / 3.4 상세보기 • ‘3. Star Sign / 3.3 정산내역 요약 리스트’에서 선택된 항목의 상세보기 화면 • Title • 이전 버튼: ‘3. Star Sign / 3.3 정산내역 요약 리스트’화면으로 이동 • 타이틀 상세보기로 텍스트 변경됨 • Detail Title Area • 항목의 내용 및 발생일자 출력 • Details Area • 해당 내역의 세부 항목들 출력 • 회계날짜/총매출/아티스트구분/인원/인당매출/매출분배금(요율)/거래처/사용자/발생일자 /귀속부서 (확정) • 상/하 스크롤로 확인 가능 • Tap button • 터치 시 ‘6.문의하기’ 화면으로 이동 • 해당 화면에서 문의하기 시 해당 항목의 코드를 CMS 함께 전달 상세보기 Title [요플레] 싸인회행사 거마비_빙그레 Detail Title Area 2012.07.31 총 매출: 3,000,000 원 동방신기(9) / 9명 아티스트 구분 / 인원: 인당매출: 1,000,000 원 매출분배금: 300,000 원 Details Area (Scrolling) (요율: 30%) 거래처: ㈜블링크팩토리 사용자: 홍길동 발생일자: 2012.06.16 귀속부서 : Planning 문의하기 Tap button

  27. 3. Star Sign / 3.4 상세보기- PAD 일본광고 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 [요플레] 싸인회행사 거마비_빙그레 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 정산금액: 1,800,000 원 2012.07.31 총 매출: 3,000,000 원 인당 매출: 1,000,000 원 구성요소는 폰과 동일 (3. Star Sign / 3.4 상세보기 화면 확인요청) 정산 매출: 300,000 원 (요율: 30%) 거래처: ㈜ 블링크팩토리 사용자: 기획팀 정산일자: 2012.08.16 문의하기

  28. 3. Star Sign / 3.5 상세검색 • Search item Area • 기간별 / 사업 구분 별 / 수입 , 지출 별 항목 검색 • 기간은 최대 6개월(현시점 기준에서 6개월 전이 아닌 현시점에서 5년이내 데이터 중 6개월) 안의 데이터를 검색가능회계문서는 현 시점에서 5년 이내속도에 따라 협의 및 변경 가능 • 사업 구분 버튼: 사업구분(ALL / 음반,기타 / 디지털 / 해외수입 / 연애활동 / 화보 / 부가사업)을 선택하는 버튼Default는 ALL • 수입 / ALL / 지출해당 상세 내역의 수입 / 지출 구분 선택Default는 ALL • 해당 조건을 모두 입력하여야만 조회 버튼 활성화입력되지 않았을 경우 비활성화 • 조회하기를 터치 시 ‘3. Star Sign / 3.3 정산내역 요약 리스트’ 화면과 동일한 리스트로 검색조건에 맞는 상세요약 항목들 출력 상세검색 Title 조회 기간 2012년 1월 부터 2012년 4월 까지 사업 구분 Search item Area ALL ALL 수입 지출 조회하기

  29. 3. Star Sign / 3.5 상세검색 - PAD 상세검색 상세검색 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 조회 기간 정산금액: 1,800,000 원 51,400 원 51,400 원 2012년 1월 부터 2012년 4월 까지 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 57,216 원 57,216 원 정산금액: 1,800,000 원 4,184 원 4,184 원 [요플레] 싸인회행사 거마비_빙그레 사업 구분 [요플레] 싸인회행사 거마비_빙그레 2012.07.31 60 % 60 % 정산금액: 1,800,000 원 ALL 2012.07.31 7,328 원 7,328 원 총 매출: 3,000,000 원 인당 매출: 1,000,000 원 5,700 원 5,700 원 ALL 수입 지출 정산 매출: 300,000 원 (요율: 30%) 7,560 원 7,560 원 거래처: ㈜ 블링크팩토리 0,000 원 사용자: 기획팀 조회하기 3,260 원 3,260 원 정산일자: 2012.08.16 4,068 원 4,068 원 문의하기 정산완료 정산완료

  30. 4. Schedule / 4.1 List • ‘2.3 HOME’ 화면에서 Schedule Area를 원 탭 시 출력되는 화면 • Title • 이전 버튼: ‘2.3 HOME’ 화면으로 이동 • 현재 년/월 출력 • 달력 버튼: 스케줄을 달력형태로 출력 • Schedule list Area • 일별 첫 줄에 년/월/일/요일 출력 • 구분: 원과 선으로 일정 구분원의 경우 해당 일에 한 번 시간이 정해져 있는 경우선의 경우 종일과 몇 일 연속으로 스케줄이 입력되어있을 경우 • 구성요소구분 + 스케줄 제목 + 시간 • 당일 현 시간 스케줄의 경우 폰트 색상 다르게 출력 • 터치 시 '4. Schedule / 4.3 View More’화면으로 이동 SCHEDULE Title 2013.01.01 TUE 신곡녹음A *I'll Be Your Love Song AM 10:00 KBS 불후의 명곡 안무연습 (20태SM) AM 11:00 KBS 불후의 명곡 밴드연습 (24태 영등포PTS) 도시… PM 05:00 2013.01.02 WED Schedule list Area (Scrolling) SBS 시트콤 야외촬영(민) 2013.01.02 ~ 2013.01.24 SBS 케이 팝 스타 2013.01.02 KBS 불후의 명곡 안무연습 PM 05:00

  31. 4. Schedule / 4.2 Calendar • Title • 우측 List 버튼: 터치 시 ‘4. Schedule / 4.1 List’화면으로 이동 • Monthly Area • 좌/우 화살표 버튼을 통해 월 변경 • 텍스트 터치 시 피커(iOS)/팝업 창(Android)을 통해 년/월 선택 가능 • Calendar Area • 구분을 일별 표기선: 종일 스케줄점: 해당일 시간 별 스케줄플러스: 추가로 더 스케줄이 있음을 표현 • 해당일을 터치 시하단 ‘List Area’에 해당일의 스케줄 출력 • 좌/우 플리킹으로 월간 이동가능 • List Area • 해당일의 스케줄을 표기 • 스케줄 구성 요소구분 + 제목 + 시간(기간) • 상하 스크롤 이동 SCHEDULE Title 2013년 1월 Monthly Area SUN MON TUE WED THU FRI SAT 31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Calendar Area(Flicking) 21 22 23 24 25 26 27 28 29 30 31 1 2 3 4 5 6 7 8 9 10 SBS 시트콤 야외촬영(민) 2013.01.02 ~ 2013.01.04 List Area SBS 케이 팝 스타 2013.01.02

  32. 4. Schedule / 4.3 View More • Title • 이전 버튼: 진입했던 4. Schedule / 4.1 List 또는4. Schedule / 4.2 Calendar 화면으로 이동 • 진입했던 화면에서 선택했던 스케줄의 년/월/일 출력 • 연동 버튼: 서버에서 전송된 일정을 아이폰의 경우 기본 캘린더에 안드로이드의 경우 구글캘린더에 연동 • 안드로이드의 경우 구글계정이 등록되지 않았을 시 팝업으로 알림 • 버튼의 색조 변화로 연동 유무 확인디폴트는 OFF • Detail Area • 스케줄 제목, 스케줄의 일시 및 기간 출력 • 서버에 입력된 스케줄 참석 인원 출력 • 메모: 해당 스케줄의 추가 사항 텍스트 출력 • 스케줄 인원의 경우 스마트 폰 캘린더에 추가 시 메모로 포함됨 2013년 01월 25일 Title [SBS] 시트콤 촬영 (09민) 2013. 01. 25 FRI AM 09:00 ~ PM 01:00 창민, 신동 스케줄 인원 메모 메이크업 시간 AM 08:00 ~ 무대의상 대기 스케줄 후 사무실로 이동 Detail Area (Scrolling)

  33. 4. Schedule - PAD SCHEDULE SCHEDULE 2013년 1월 2013.01.01 TUE 상세보기 [SBS] 시트콤 촬영 (09민) SBS 시트콤 야외촬영(민) 2013.01.02 ~ 2013.01.24 SUN MON TUE WED THU FRI SAT 31 3 4 1 2 5 6 SBS 케이 팝 스타 2013.01.02 [SBS] 시트콤.. 2013. 01. 25 FRI AM 09:00 ~ PM 01:00 [SBS] 시트콤.. [SBS] 시트콤.. KBS 불후의 명곡 안무연습 PM 05:00 7 10 11 8 9 12 13 스케줄 인원 창민, 신동 2013.01.02 WED 신곡녹음A *I'll Be Your Love AM 10:00 KBS 불후의 명곡 밴드연습 도시… PM 05:00 메모 14 17 18 15 16 19 20 메이크업 시간 AM 08:00 ~ 무대의상 대기 스케줄 후 사무실로 이동 21 24 25 22 23 26 27 [SBS] 시트콤.. [SBS] 시트콤.. [SBS] 시트콤.. [SBS] 시트콤.. 28 31 1 29 30 2 3 4 7 8 5 6 9 10

  34. 5. Message / 5.1 List • Message list Area • CMS에 입력한 게시글을 리스트로 출력 • 구성요소제목, 날짜, 내용 • 터치 시 해당 항목의 ‘5. Message / 5.2 View More’화면으로 이동 • 상/하 스크롤 이동 • 초기 불러오는 게시글의 수는 20개로 하되속도 테스트 후 개수 조정 가능 • Tap button • 터치 시 ‘6.문의하기’ 화면으로 이동 MESSAGE Title [공지] 2013년 2월 스케줄 업데이트 13.01.24 2013년 2월 스케줄이 업데이트 되었습니다. 앱의 스케줄... [공지] 12월 정산 내역서 SIGN 요청 13.01.15 2012년 12월의 정산 내역서를 확인 및 서명을 하여 주시... [회계] 12월 정산 완료 13.01.14 2012년 12월의 정산이 완료되었습니다. 오후부터 앱으로... Message list Area (Scrolling) [공지] 시스템 교체작업 13.01.02 2013년 01월 05일부터 2013년 01월 07일까지 3일.. Ⓒ SM TOWN 문의하기 Tap button

  35. 5. Message / 5.2 View More • Title • 이전 버튼: 진입하였던 ‘5. Message / 5.1 List’화면으로 이동 • Message View Area • 해당 게시글의 내용 출력 • 구성요소제목/작성일자/이미지/텍스트 • 이미지 또는 텍스트의 경우 삽입 또는 입력하였을 시 출력 • Tap button • 터치 시 ‘6.문의하기’ 화면으로 이동 MESSAGE Title [공지] 2013년 2월 스케줄 업데이트 13.01.24 2013년 2월 스케줄이 업데이트 되었습니다. 앱의 스케줄에서 확인하여 주세요, 궁금한 사항이 있으면 아래 문의하기로 궁금한 사항을 적어주세요. Image Area Message View Area (Scrolling) 문의하기 Tap button

  36. 6. 문의하기 • Title • 닫기 버튼: 터치 시 진입하였던 화면으로 이동 • Output Area • 유저가 입력한 내용과 CMS에서 해당 내용에 답변을 단 경우 문구가 출력됨 • 문구 위에는 년/월/일/시간 출력 • 답변은 해당 메뉴로 들어올 시 확인이 가능 • 유저가 문의 할 시 ‘확인 후 담당자가 답변을 드리겠습니다.’ 문구 출력 • CMS상에서 답변을 달 시 SMS 문자로‘문의하신 내역에 답변이 완료되었습니다.’ 문자 발송 • Star Sign의 상세보기 화면에서 진입하여 문의를 할 시 해당 항목에 대한 코드가 함께 문의내역과 전송됨.항목의 요약 내용이 기입된 상태로 진입(ex. 2012.01.24 [요플레] 싸인회행사 거마비_빙그레……) • Input Area • 문의 내용을 기입 • 해당 기능은 실시간이 아닌 CMS상 답변이 달렸을 때 전송이 됨 문의하기 Title 2012년 12월 20일 오전 11시 20분 이번 달 정산 영수증은 바로 안 나오는 것인가요? 언제쯤 확인이 가능하나요? USER NAME Output Area (Scrolling) 2012년 01월 10일 오전 11시 00분 정산은 바로 확인이 되지 않습니다. 정책에 따라 기준이 달라지게 됩니다. 말일에 다시 한 번 공지를 올리도록 하겠습니다. 관리자 Input Area 전송

  37. 6. 문의하기 - PAD USER NAME 문의하기 STAR SIGN 13.01.12 CLEAR ARTIST 2012년 12월 20일 오전 11시 20분 이번 달 정산 영수증은 바로 안 나오는 것인가요? 언제쯤 확인이 가능하나요? USER NAME SCHEDULE 2012년 01월 10일 오전 11시 00분 • 01.03 • M.net • CATC • 뮤지컬 • 01.01 • MBC-TV 신년특집 • 소녀시대의 로맨틱 판타지 • SBS-TV 월화드라마 '드라마의 제왕' 강현민 役 • 01.02 • MBC-TV 황금어장 '라디오 스타‘ • SBS-TV 한밤의 TV연예 • MBC-R 표준FM(95.9MHz) 신동의 심심타파 정산은 바로 확인이 되지 않습니다. 정책에 따라 기준이 달라지게 됩니다. 말일에 다시 한 번 공지를 올리도록 하겠습니다. MESSAGE [공지] 2013년 1월 스케줄 업데이트로 인한 확인 요청 [공지] 12월 정산 내역서 SIGN 요청 [회계] 12월 정산 완료. 2012년 하반기(7월 ~ 12월) 정산으로 서명...... [공지] 시스템 교체작업 관리자 전송 문의하기 Ⓒ SM TOWN
