  1. עקרונות לשיפור עמידות מחלבות ברעידות אדמה B מהנדס ((B.Sc אלכס שוחט, מהנדס ((M.Scעימאד נסיירי, מהנדס ((B.Sc דניאל דובוא, מהנדס ((M.Sc ירון אופיר ירון אופיר מהנדסים בע"מ "רעידת אדמה בענף החלב", קיבוץ בארות יצחק, אולם בית שפירא 11.10.2010

  2. תוכן: המטרה:הקטנת סיכון מדליפת אמוניה במתקני הקירור וצמצום הנזק וזמן השבתה למחלבות. הצגת מצב קיים: מתקנים וצנרת במחלבות קיימות בעיות מדאיגות! הדרך לפתרון:האם להרוס הכול ולבנות מחדש ?- גישת CalARP לטיפול במתקנים.שת"פ רב תחומי, הליכי תכן לבירור תרחישי כשל בתנאי אי-ודאות. אופן התמודדות והפתרונות:דוגמאות שבוצעו.

  3. II.מצב קיים- תרחיש כשל מבנה משנות ה-70 של המאה הקודמת. עשוי עמודי בטון, קירות טרומיים וגג קל. על גגו מגדלי קירור כבדים.לא עמיד וצפוי להתמוטט ברעידה. כנ"ל מיכל קירור. נדרשים שדרוגים. נחוץ חיזוק קיר בלוקים בציר 29 נחוץ חיזוק במפלס הגג של המבנה נחוץ חיזוק קיר לבלוקים בציר 21 קומה חלשה נחוץ חיזוק לקיר טרומי

  4. .IIIהדרך לפתרון-עקרונות: הגישה הישירה ביותר לפתרון הבעיה יכולה להיות: להרוס הכול ולבנות מחדש "כמו שצריך" 100% מניעה יקר מאודבמתקנים קיימים ישנים. הקונפליקט אמור להיות מוכרע ע"י קובעי המדיניות, תוך קביעת גבול רציונאלי לרמת השדרוג שנדרשת מהמפעלים ע"י השלטונות. "It is not politically feasible (nor is it desirable) to replace the industrial infrastructure of coastal California. Any attempt to suggest that because such facilities do not meet the latest codes that they all must be strengthened, or worse, torn down, would result in essentially nothing being done, and nothing being accomplished in reducing current seismic risk". CALarp: Porush and Bachman (2003) אז מה עושים ??

  5. .IIIהדרך לפתרון: • א). שילוב ושת"פ צמוד בין מספר תחומי התמחויות: • מהנדס קרקע. • מהנדס סיכונים. • מהנדס קירור. • אנשי תהליך ואחזקה מהמחלבה. • מהנדס מבנים. ב). הליכים הנדסיים בהירים, מעודכנים טכנולוגית אשר יאפשרו ביצוע פתרונות (תהליכיים או מבניים) ברי-ביצוע בתוך מחלבה קיימת, תוך כדי המשך תפקודה, במינימום הפרעה ובעלות כספית סבירה. תקן שדרוג סיסמי למבנים קיימים: 2007 41-06ASCE

  6. IV.פתרונות: חיזוק קירות בניה ועמודי בטון.

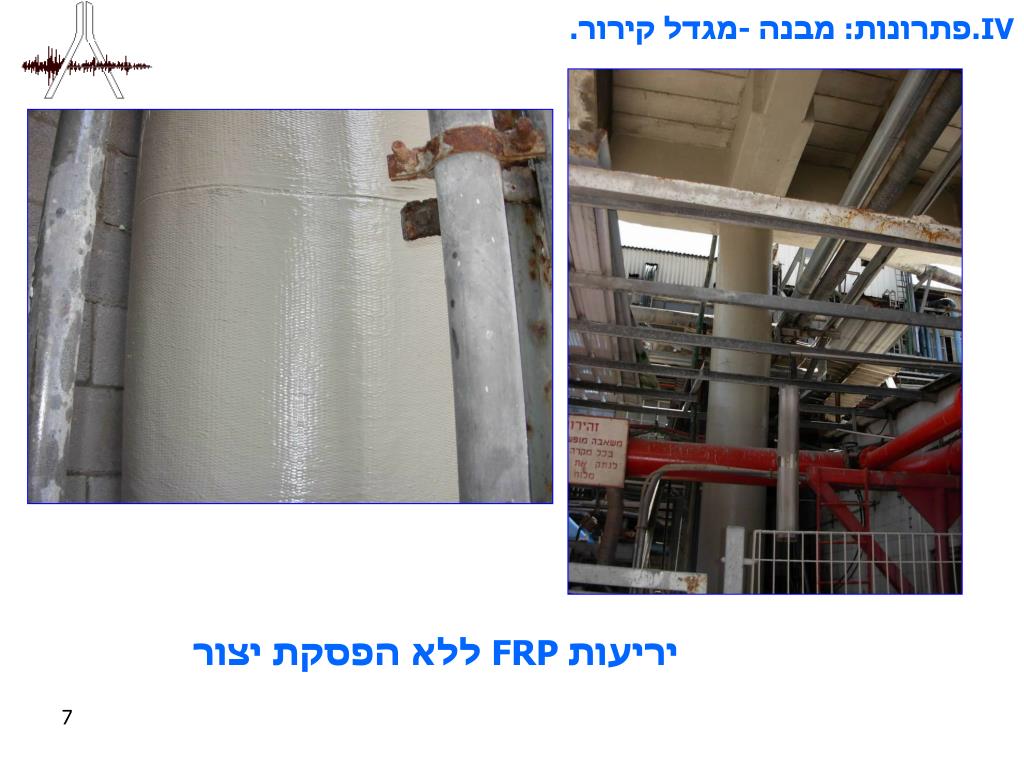

  7. IV.פתרונות: מבנה -מגדל קירור. יריעות FRP ללא הפסקת יצור

  8. II.מצב קיים- דוגמאות מכשלים ברעידות אדמה. Damage Observations in an Industrial Plant Affected by the May 2008 Sichuan-China Earthquake Sliding of ammonia tank from its support

  9. II.מצב קיים-מיכלי אמוניה במערכת קירור במחלבה. מפרידי הטיפות נשעניםעל גושי עץ. לא יציב לתנודות רעידות אדמה. פרט ההשענה קיים טיפוסי (ללא הבידוד)

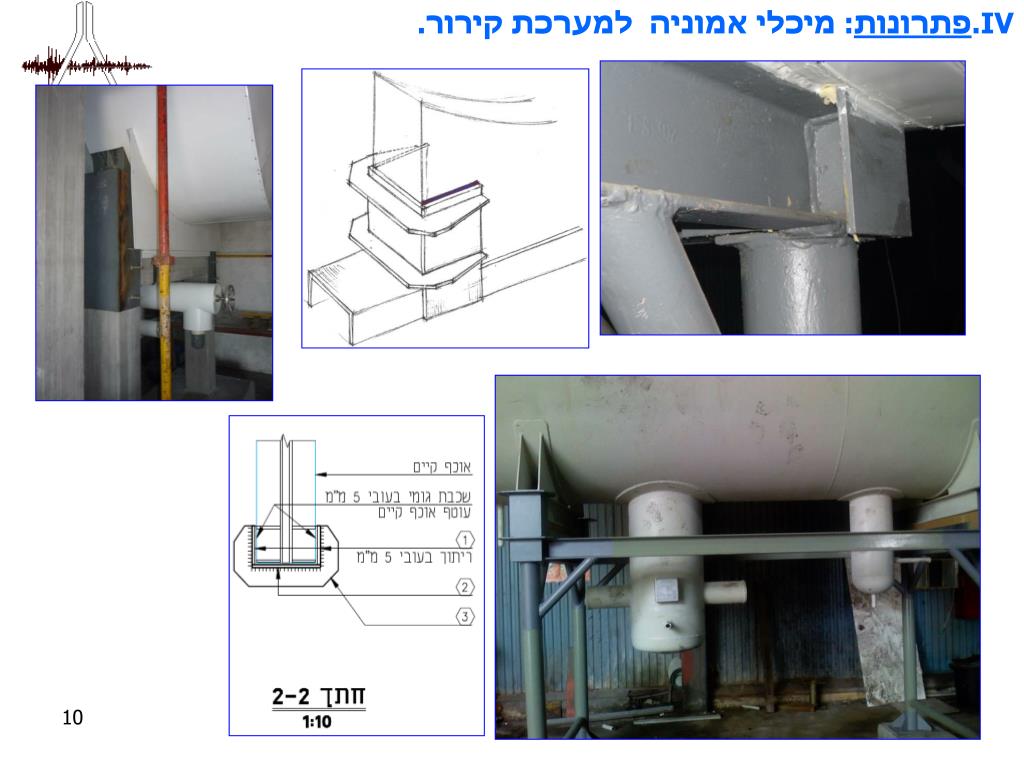

  10. IV.פתרונות: מיכלי אמוניה למערכת קירור.

  11. II.מצב קיים-מיכלי אמוניה ומתקני קירור במחלבה. רסיברים, משאבות, מגדלי קירור ושאר רכיבים ללא עיגון תקף גם למתקני ופסי היצור אם רוצים גם המשכיות עסקית !!

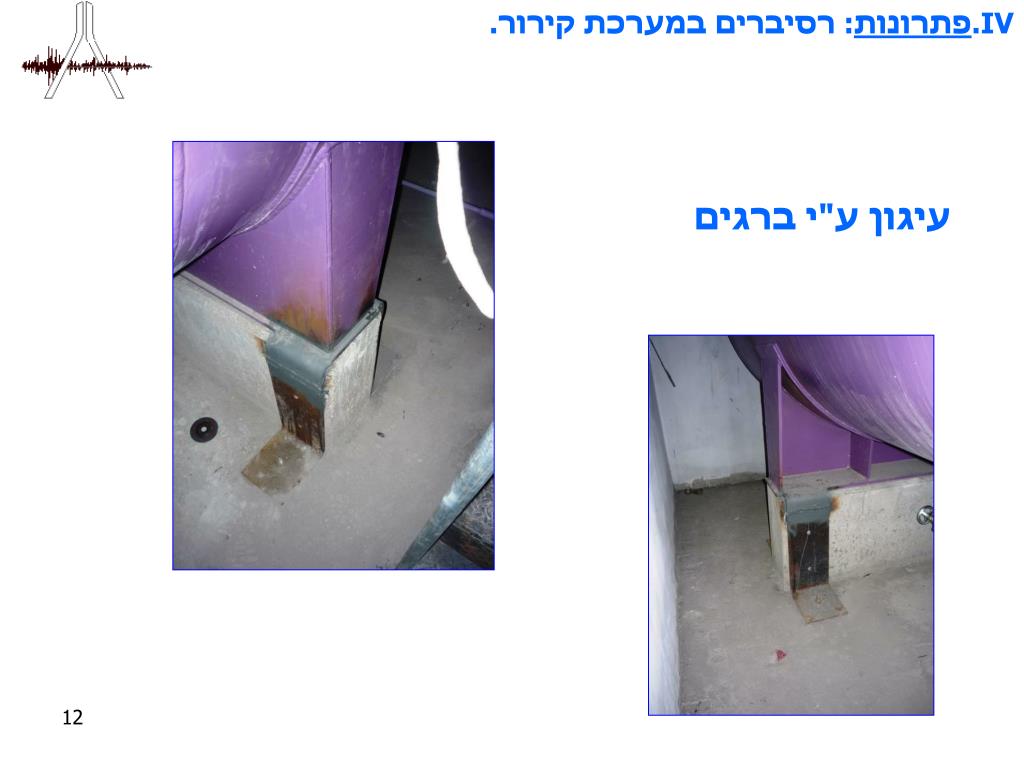

  12. IV.פתרונות: רסיברים במערכת קירור. עיגון ע"י ברגים

  13. IV.פתרונות: מיגון משולב רעידות אדמה/מלחמתי למיכלי אמוניה פתרוןללא חיזוק המבנה!!!. מצמצם גובה של נפילה דינאמית של הגג הכבד על המערכת. מושג כלוב קל יחסית. הכלוב משמש כבסיס לפלטות מיגון מלחמתי (אושר ע"י פקע"ר(

  14. IV.פתרונות: מיכלים על תקרה בעייתית פיוז

  15. II.מצב קיים- דוגמאות מכשלים ברעידות אדמה. Damage Observations in an Industrial Plant Affected by the May 2008 Sichuan-China Earthquake Pipeline damages due to large relative displacement between pipeline ends

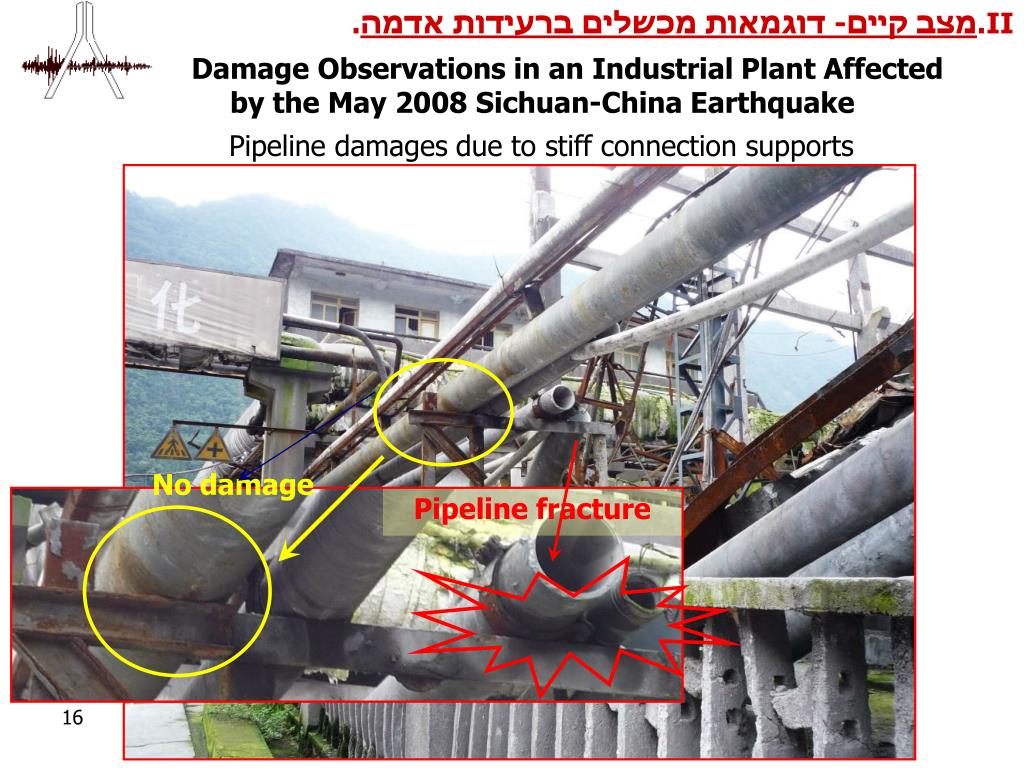

  16. II.מצב קיים- דוגמאות מכשלים ברעידות אדמה. Damage Observations in an Industrial Plant Affected by the May 2008 Sichuan-China Earthquake Pipeline damages due to stiff connection supports No damage Pipeline fracture

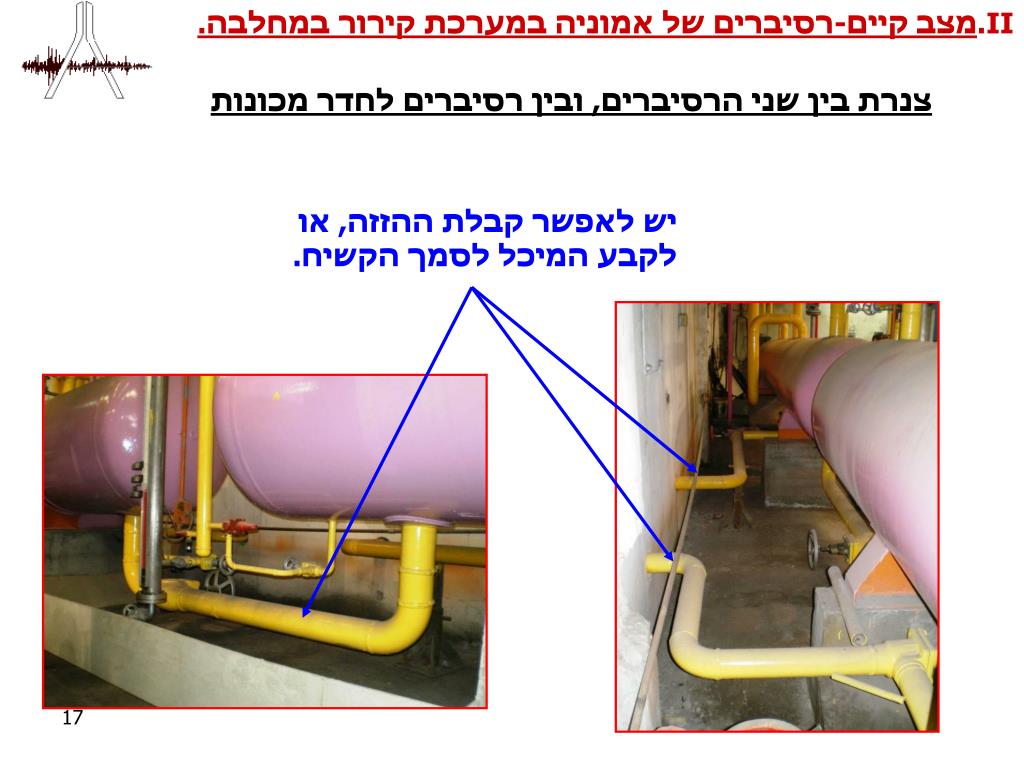

  17. II.מצב קיים-רסיברים של אמוניה במערכת קירור במחלבה. צנרת בין שני הרסיברים, ובין רסיברים לחדר מכונות יש לאפשר קבלת ההזזה, או לקבע המיכל לסמך הקשיח.

  18. IV.פתרונות: מיכלי אמוניה למערכת קירור פרט החלקה פשוט כך שצנרת לא תינזק מתזוזת מתקן

  19. IV.פתרונות: דוגמאות צנרת תכן צנרת לרעידות אדמה מאפשר: קביעת תמיכות רחוקות מספיק כך, שיאפשרו החופש הנדרש ומצד שני קרובות מספיק למנוע נזק עקב אנרציית התנודה.

  20. IV.פתרונות: כללי מפסק סיסמי לסגירת ברזים מכויל לערכי תאוצה צפויים ולתחום תדרים רלוונטי למתקנים החיוניים

  21. תודה רבה! YARON OFFIR ENGINEERS LTD Gutwirth Science Park, Technion Campus, Haifa 32000, Israel Tel: 972-4-8323102 Fax: 972-4-8323286 Mobil: 972-54-4654022 www.yaron-offir.com office@yaron-offir.co.il
