exerc cios
Exercícios

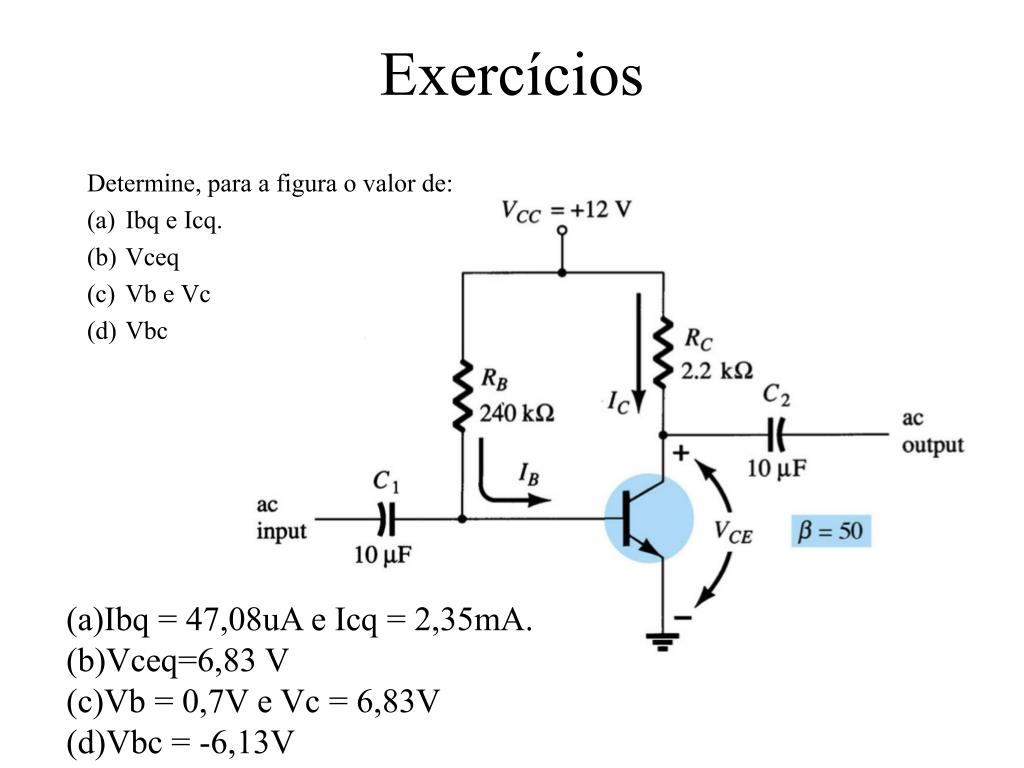

Determine, para a figura o valor de:

  • Ibq e Icq.
  • Vceq
  • Vb e Vc
  • Vbc
  • Ibq = 47,08uA e Icq = 2,35mA.
  • Vceq=6,83 V
  • Vb = 0,7V e Vc = 6,83V
  • Vbc = -6,13V
exerc cios1
Exercícios

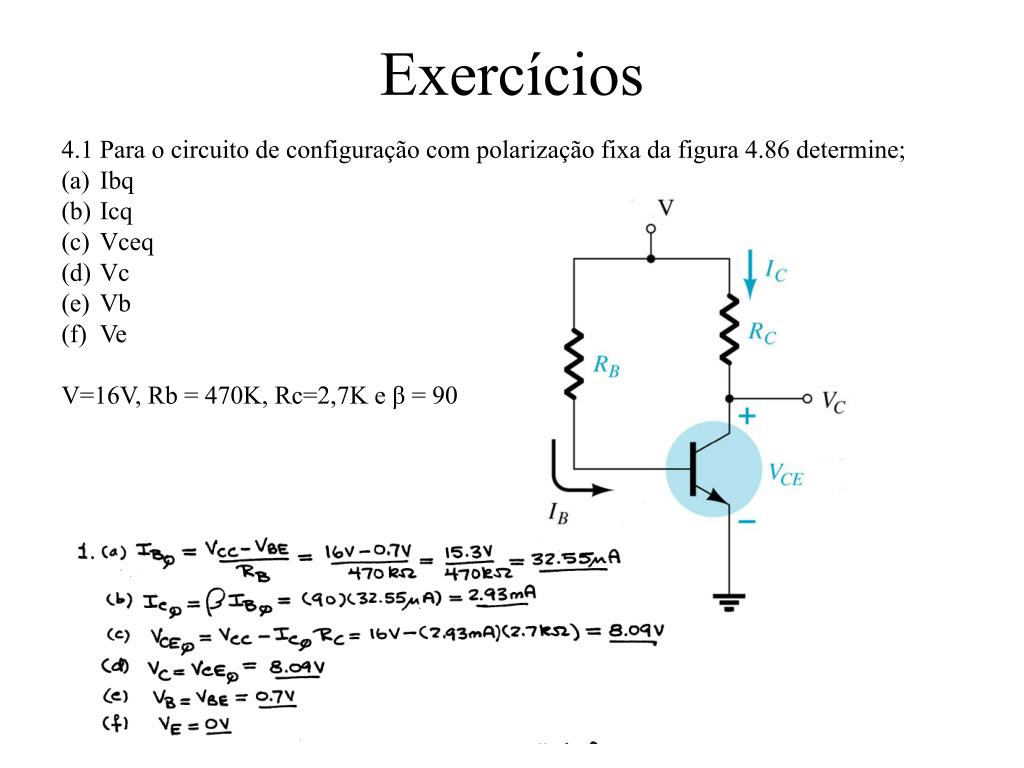

  • 4.1 Para o circuito de configuração com polarização fixa da figura 4.86 determine;
  • Ibq
  • Icq
  • Vceq
  • Vc
  • Vb
  • Ve
  • V=16V, Rb = 470K, Rc=2,7K e β = 90
exerc cios2
Exercícios
  • 4.3 Para o circuito de configuração com polarização da figura 4.88 determine;
  • Ic
  • Vcc
  • β
  • Rb
exerc cios3
Exercícios

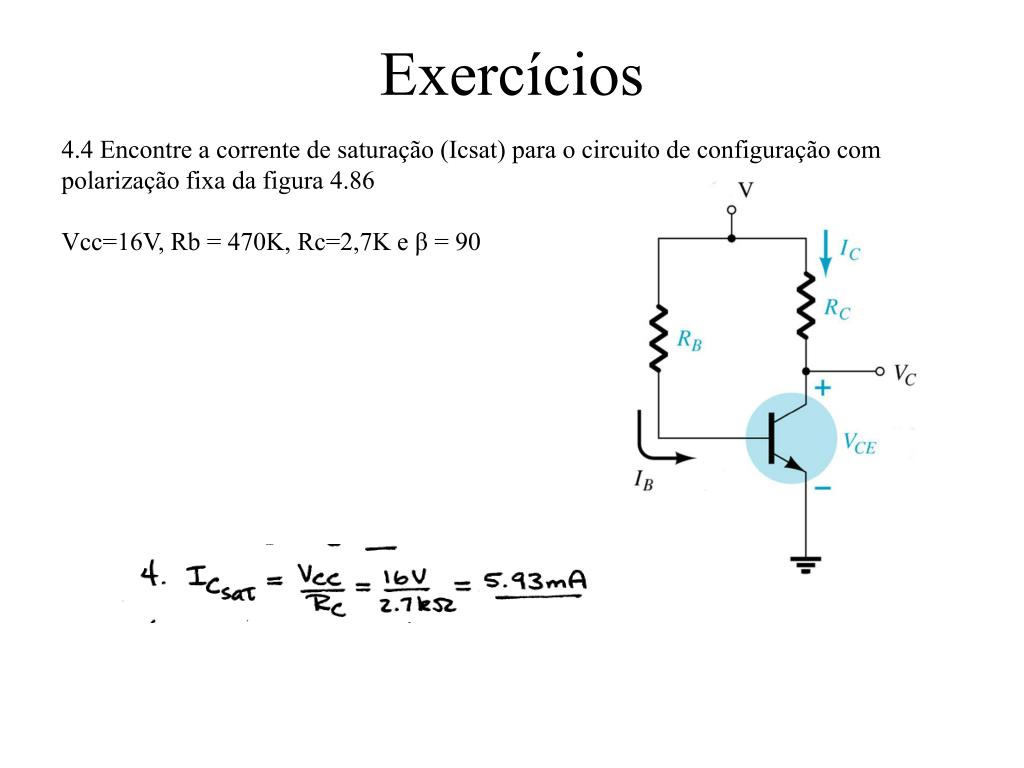

  • 4.4 Encontre a corrente de saturação (Icsat) para o circuito de configuração com polarização fixa da figura 4.86
      • Vcc=16V, Rb = 470K, Rc=2,7K e β = 90
exerc cios4
Exercícios

Determine, para a figura o valor de:

  • Ib
  • Ic
  • Vce
  • Vc
  • Ve
  • Vb
  • Vbc
  • Ib = 40,1uA
  • Ic = 2,01mA.
  • Vce=13,97 V
  • Vc = 15,98V
  • Ve = 2,01V
  • Vb = 2,71
  • Vbc=-13,27
exerc cios5
Exercícios

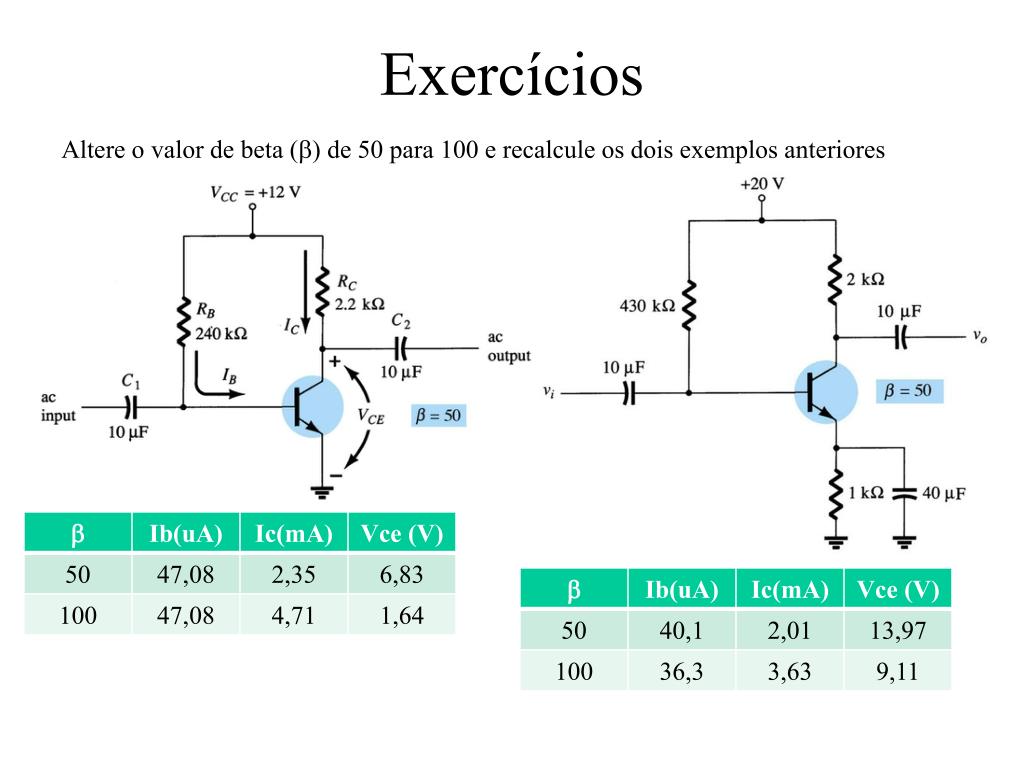

Altere o valor de beta () de 50 para 100 e recalcule os dois exemplos anteriores

exerc cios6
Exercícios

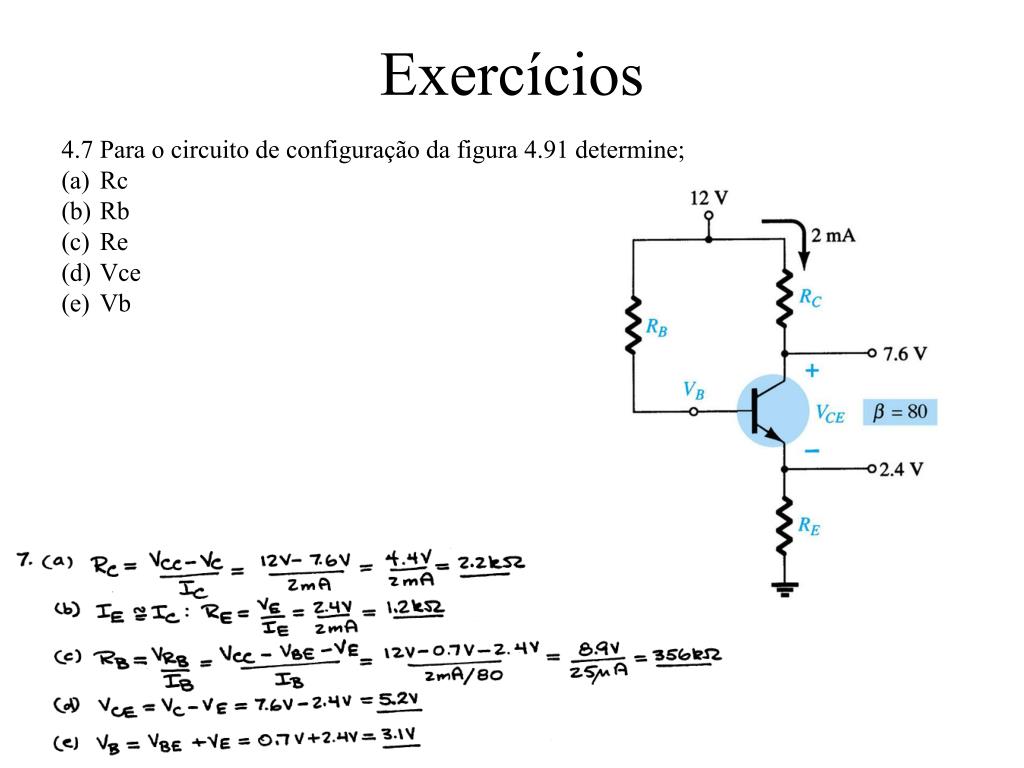

  • 4.7 Para o circuito de configuração da figura 4.91 determine;
  • Rc
  • Rb
  • Re
  • Vce
  • Vb
exerc cios7
Exercícios
  • 4.9 Determine a corrente de saturação (Icsat ) para o circuito da figura 4.90.
exerc cios8
Exercícios

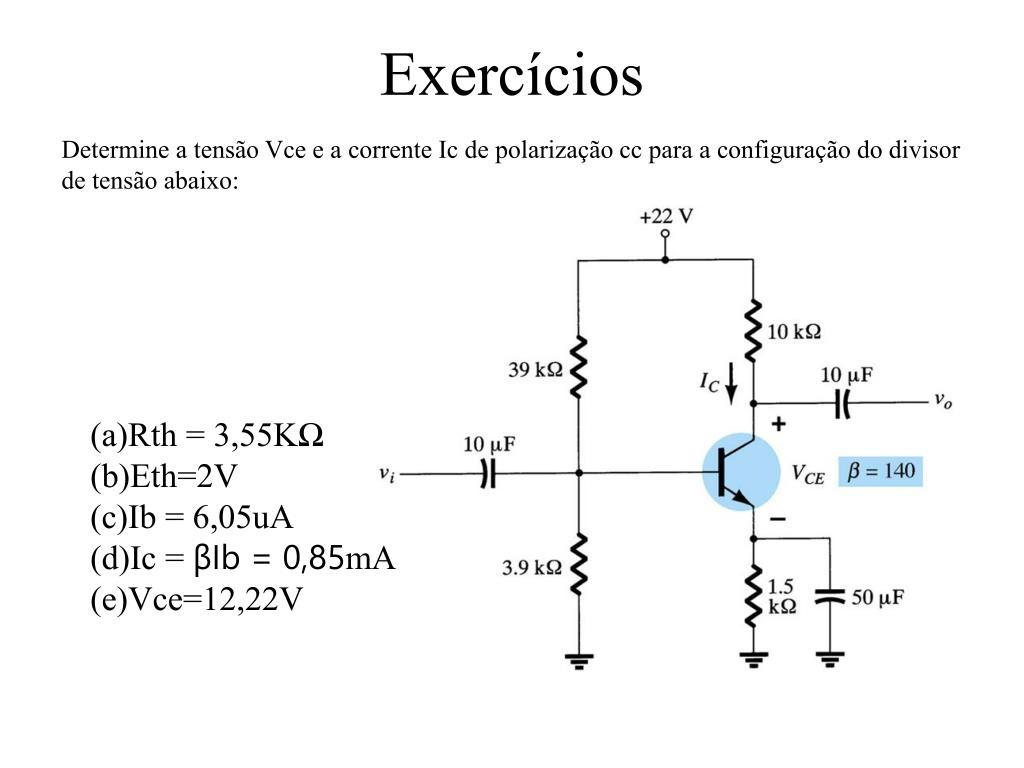

Determine a tensão Vce e a corrente Ic de polarização cc para a configuração do divisor de tensão abaixo:

  • Rth = 3,55KΩ
  • Eth=2V
  • Ib = 6,05uA
  • Ic = βIb = 0,85mA
  • Vce=12,22V
exerc cios9

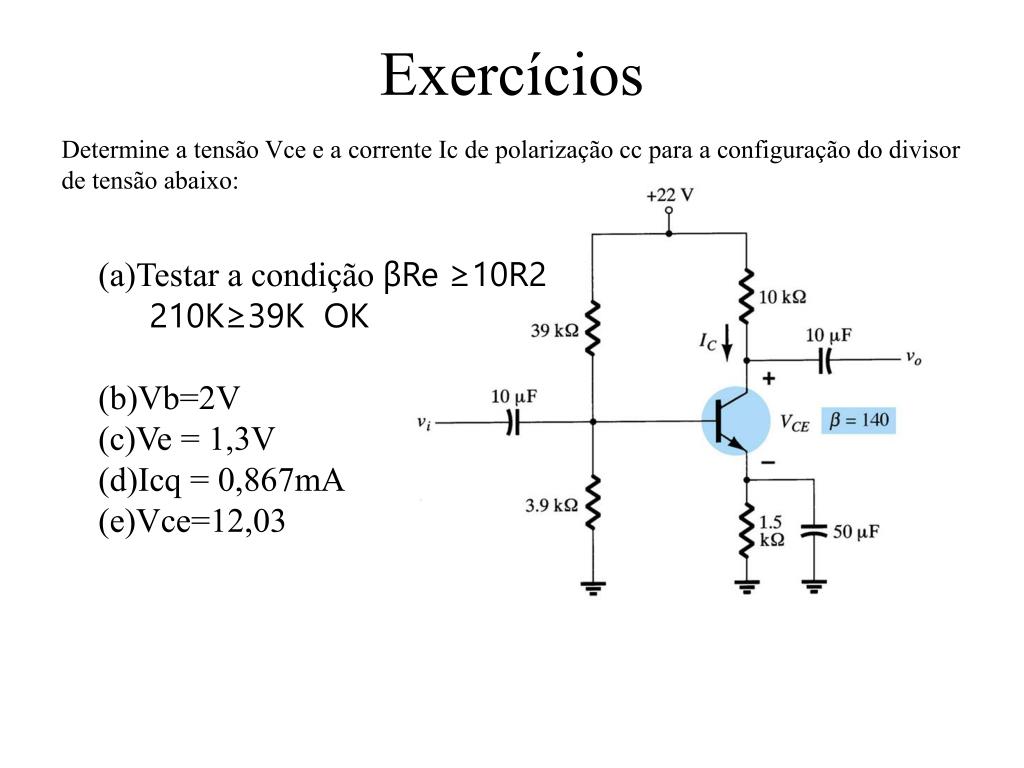

Exercícios

Determine a tensão Vce e a corrente Ic de polarização cc para a configuração do divisor de tensão abaixo:

  • Testar a condição βRe ≥10R2
    • 210K≥39K OK
  • Vb=2V
  • Ve = 1,3V
  • Icq = 0,867mA
  • Vce=12,03
exerc cios10
Exercícios

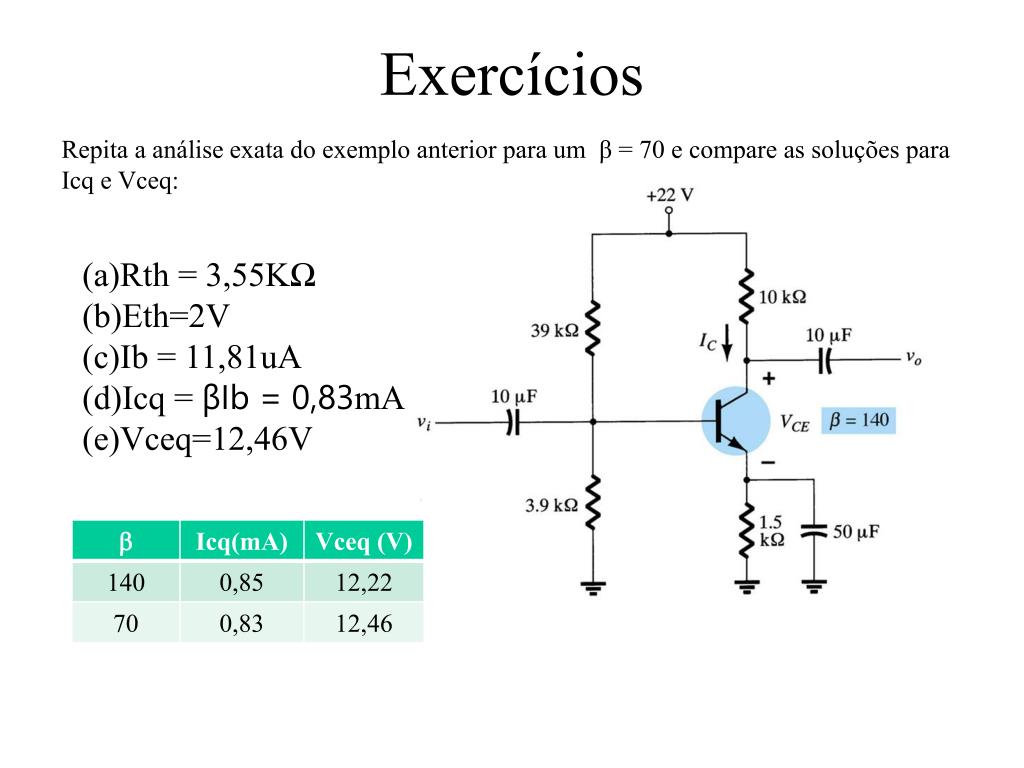

Repita a análise exata do exemplo anterior para um β = 70 e compare as soluções para Icq e Vceq:

  • Rth = 3,55KΩ
  • Eth=2V
  • Ib = 11,81uA
  • Icq = βIb = 0,83mA
  • Vceq=12,46V
exerc cios11
Exercícios

Determine a tensão Vce e a corrente Ic de polarização cc para a configuração do divisor de tensão abaixo (utilizando a forma exata e a aproximada):

  • Rth = 17,35KΩ
  • Eth=3,81V
  • Ib = 39,6uA
  • Icq = βIb = 1,98mA
  • Vceq=4,54V
  • Testar a condição βRe ≥10R2
    • 60K≥220K NOK
  • Vb=3,81V
  • Ve = 3,11V
  • Icq = 2,59mA
  • Vce=3,88V
exerc cios12
Exercícios

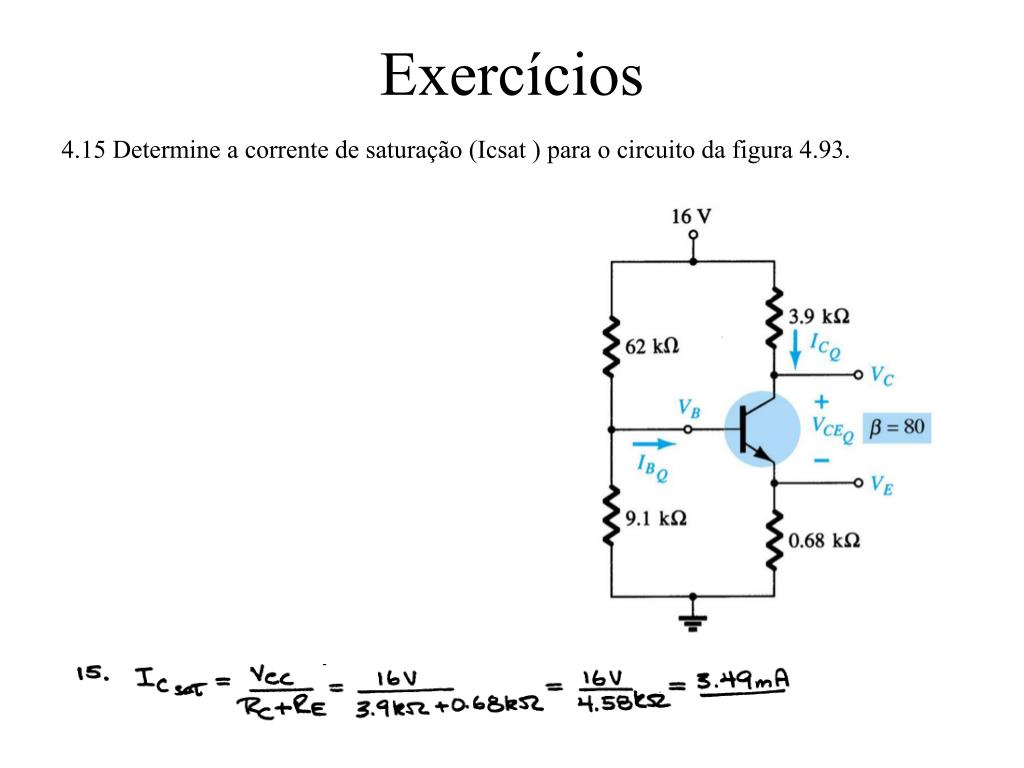

  • 4.15 Determine a corrente de saturação (Icsat ) para o circuito da figura 4.93.
exerc cios13
Exercícios

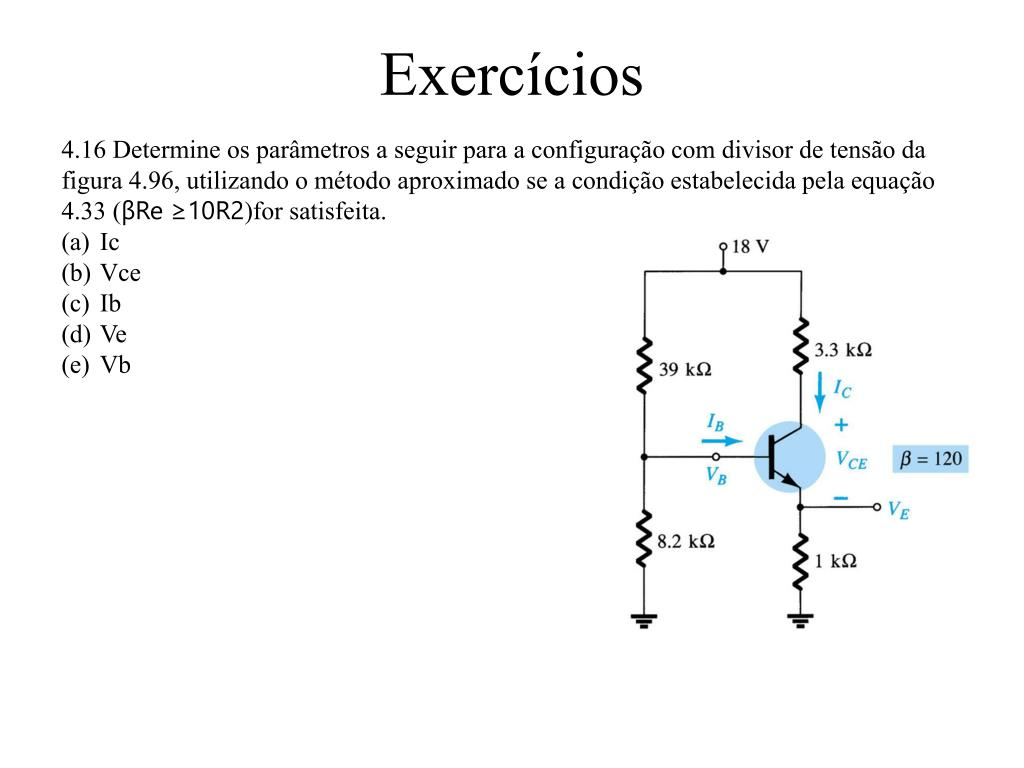

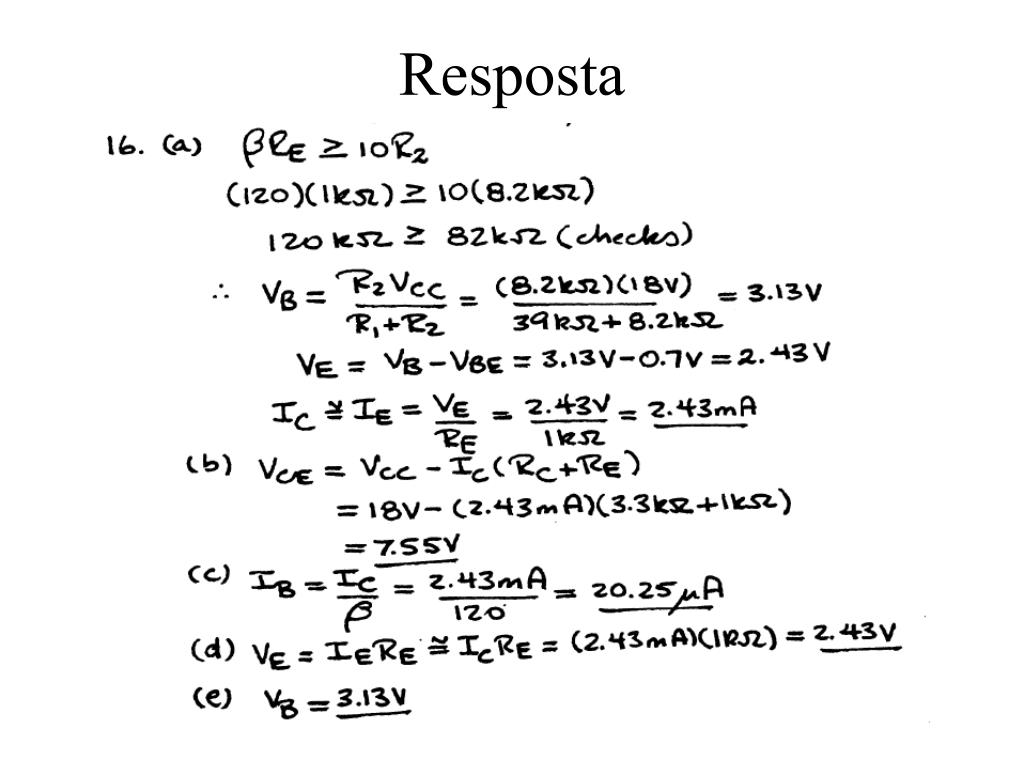

  • 4.16 Determine os parâmetros a seguir para a configuração com divisor de tensão da figura 4.96, utilizando o método aproximado se a condição estabelecida pela equação 4.33 (βRe ≥10R2)for satisfeita.
  • Ic
  • Vce
  • Ib
  • Ve
  • Vb
exerc cios14
Exercícios

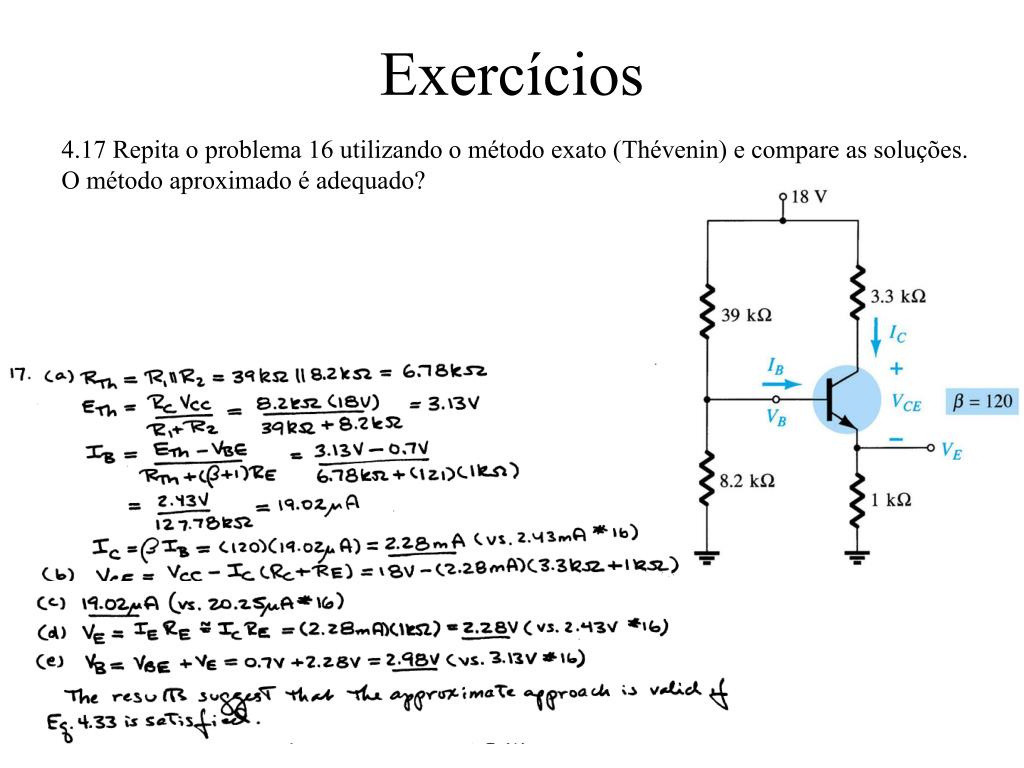

4.17 Repita o problema 16 utilizando o método exato (Thévenin) e compare as soluções. O método aproximado é adequado?

exerc cios15
Exercícios

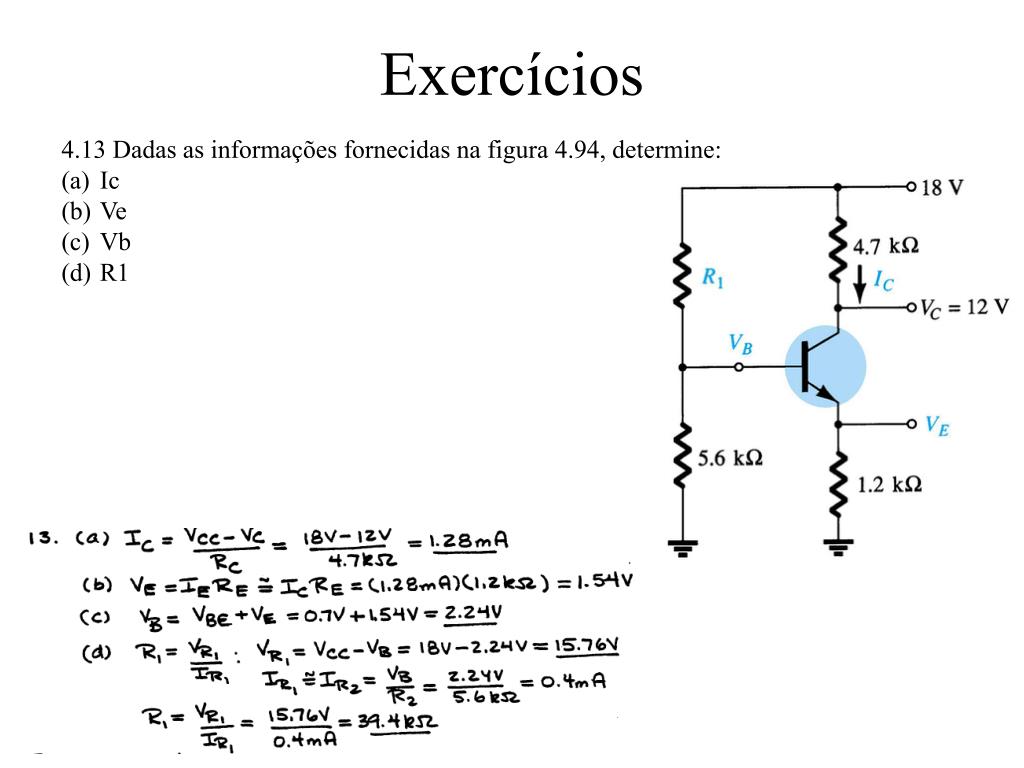

  • 4.13 Dadas as informações fornecidas na figura 4.94, determine:
  • Ic
  • Ve
  • Vb
  • R1
exerc cios16
Exercícios

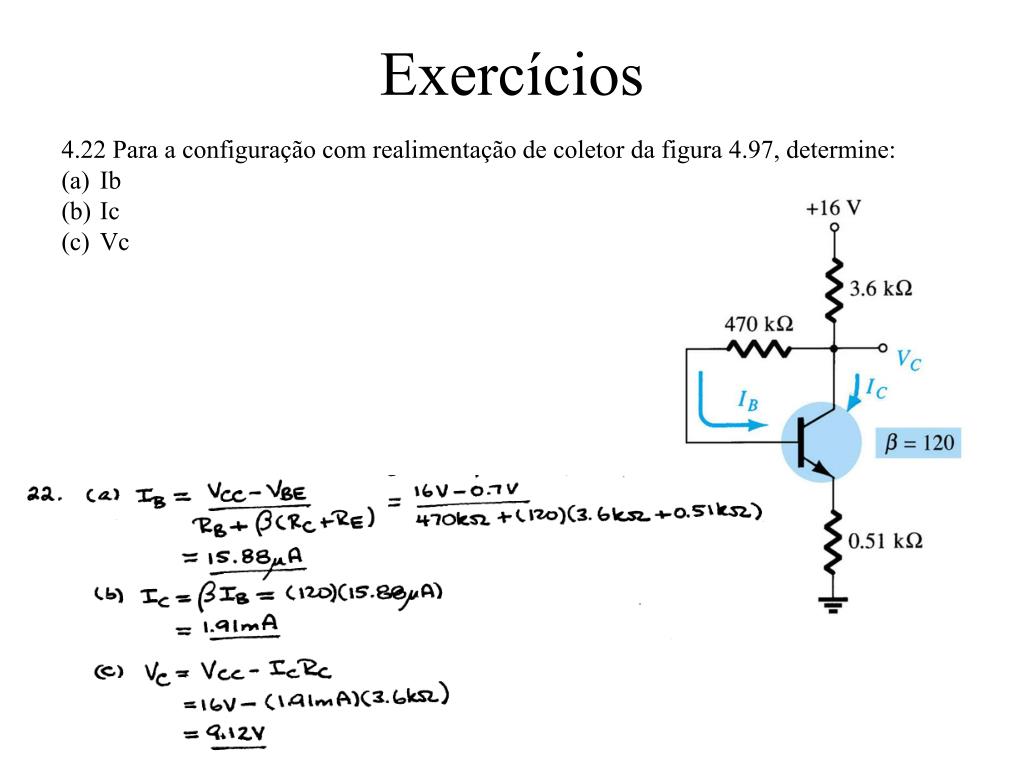

  • 4.22 Para a configuração com realimentação de coletor da figura 4.97, determine:
  • Ib
  • Ic
  • Vc
exerc cios17
Exercícios

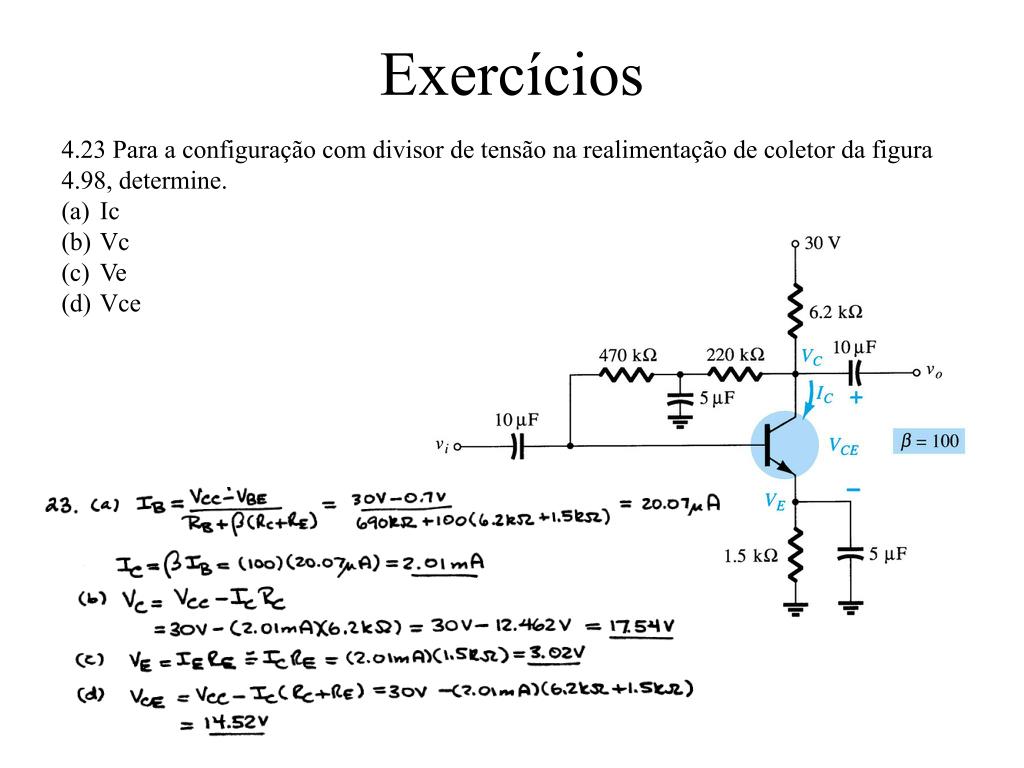

  • 4.23 Para a configuração com divisor de tensão na realimentação de coletor da figura 4.98, determine.
  • Ic
  • Vc
  • Ve
  • Vce
exerc cios18
Exercícios

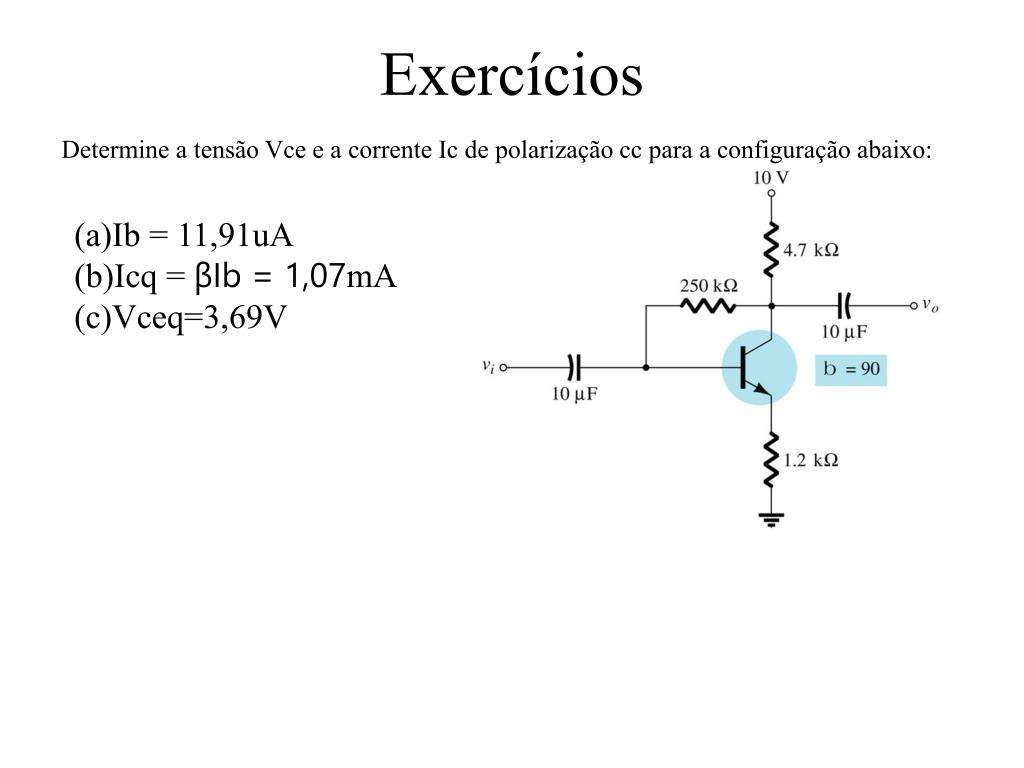

Determine a tensão Vce e a corrente Ic de polarização cc para a configuração abaixo:

  • Ib = 11,91uA
  • Icq = βIb = 1,07mA
  • Vceq=3,69V
exerc cios19
Exercícios

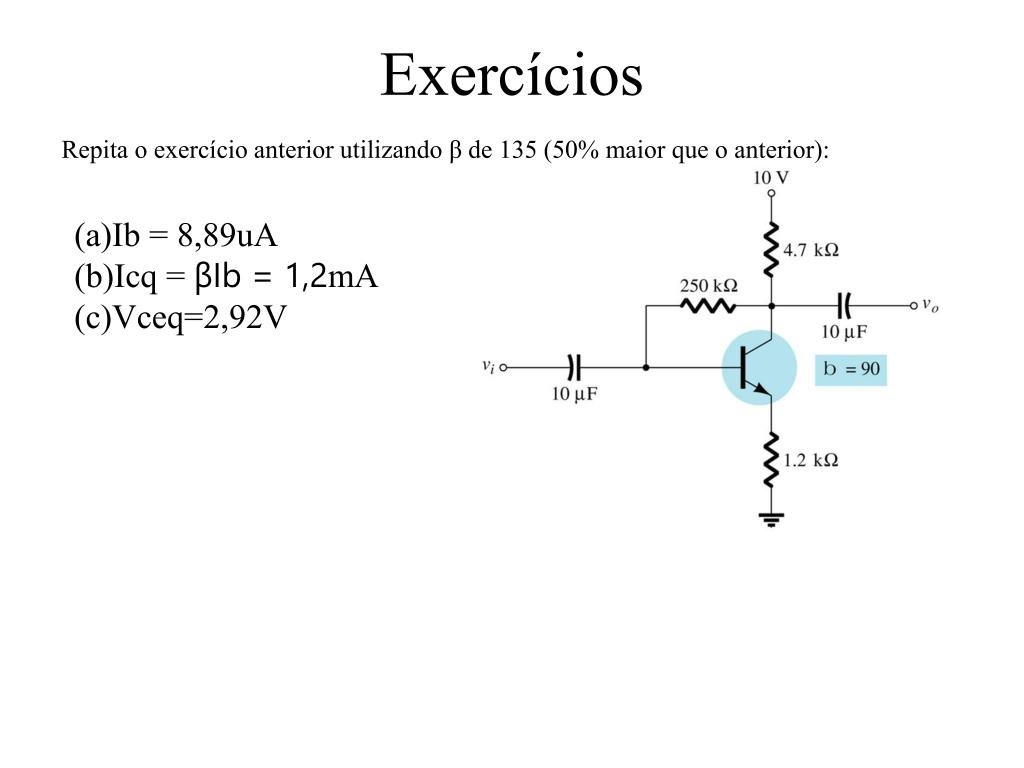

Repita o exercício anterior utilizando β de 135 (50% maior que o anterior):

  • Ib = 8,89uA
  • Icq = βIb = 1,2mA
  • Vceq=2,92V
exerc cios20
Exercícios
  • 4.27 Dado Vc = 8V para o circuito da figura 4.102. Determine:
  • Ib
  • Ic
  • β
  • Vce
exerc cios21
Exercícios

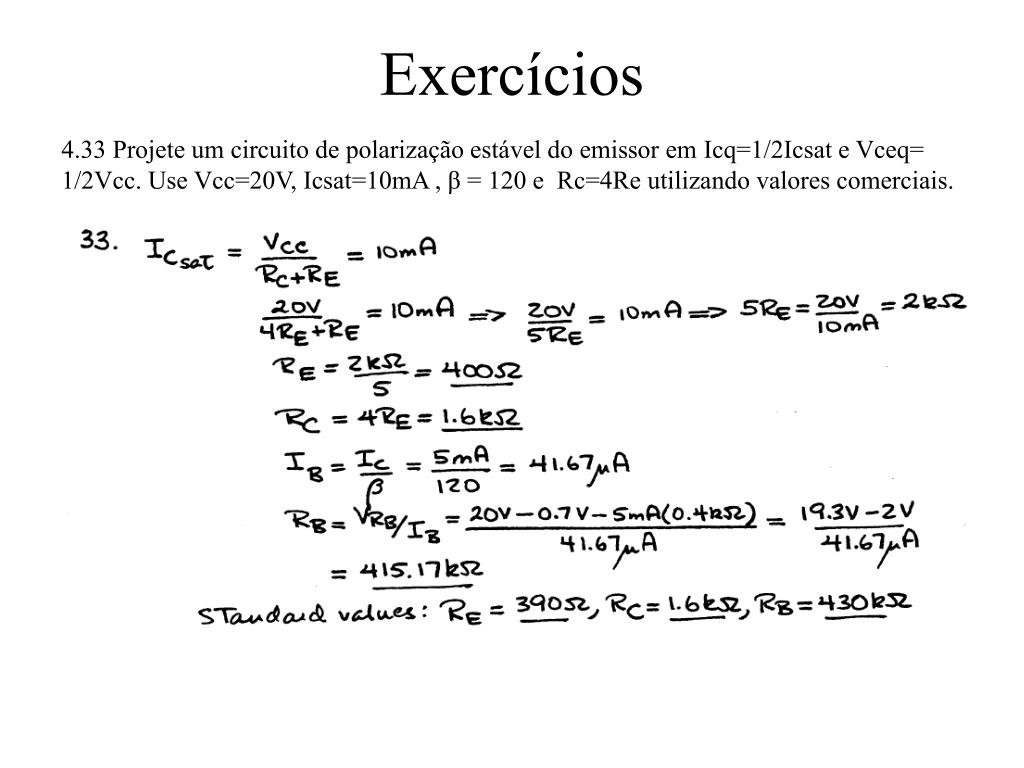

  • 4.33 Projete um circuito de polarização estável do emissor em Icq=1/2Icsat e Vceq= 1/2Vcc. Use Vcc=20V, Icsat=10mA , β = 120 e Rc=4Re utilizando valores comerciais.
exerc cios22
Exercícios

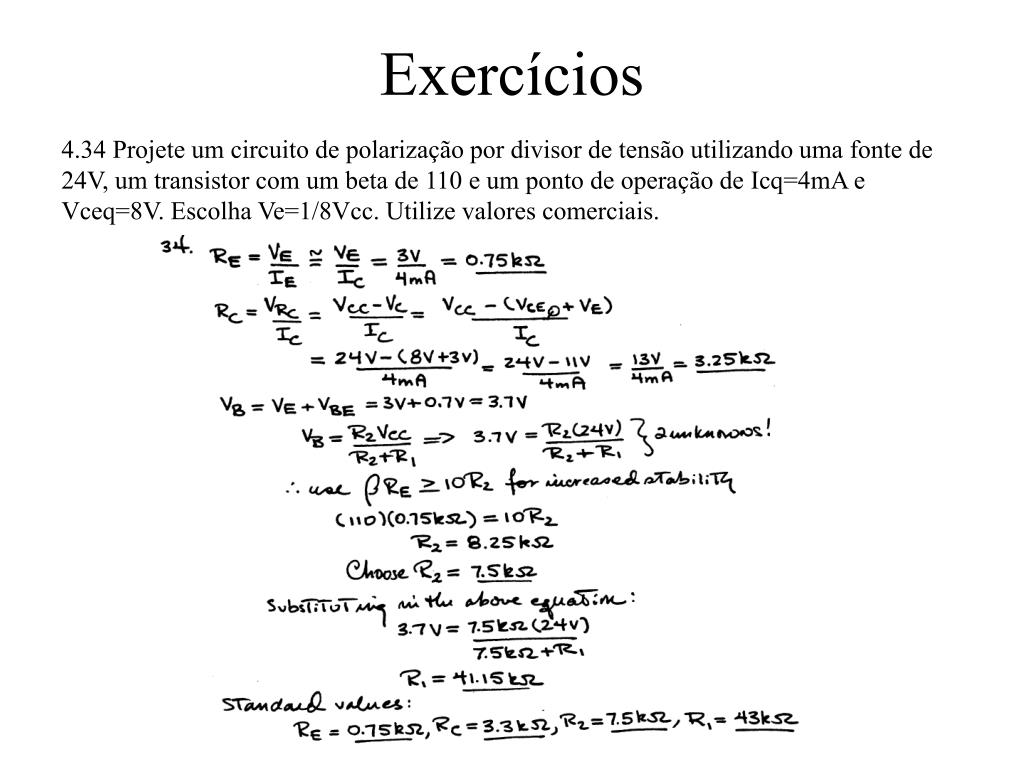

  • 4.34 Projete um circuito de polarização por divisor de tensão utilizando uma fonte de 24V, um transistor com um beta de 110 e um ponto de operação de Icq=4mA e Vceq=8V. Escolha Ve=1/8Vcc. Utilize valores comerciais.
exerc cios23
Exercícios

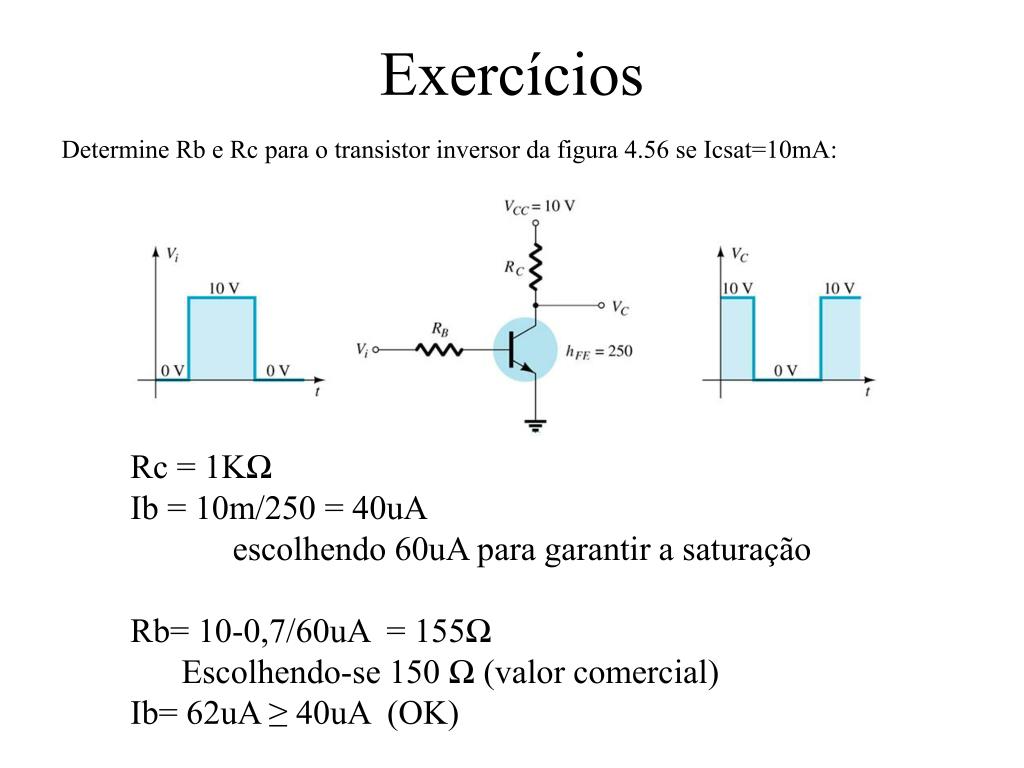

Determine Rb e Rc para o transistor inversor da figura 4.56 se Icsat=10mA:

  • Rc = 1KΩ
  • Ib = 10m/250 = 40uA
  • escolhendo 60uA para garantir a saturação
  • Rb= 10-0,7/60uA = 155Ω
    • Escolhendo-se 150 Ω (valor comercial)
  • Ib= 62uA ≥ 40uA (OK)
exerc cios24
Exercícios

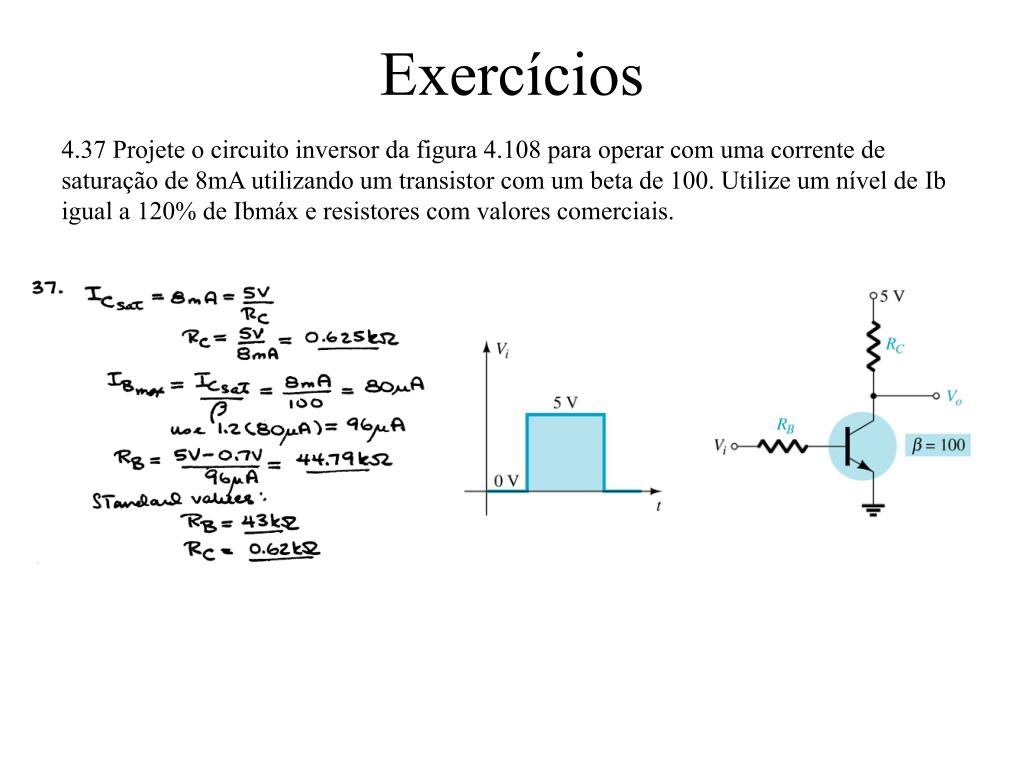

  • 4.37 Projete o circuito inversor da figura 4.108 para operar com uma corrente de saturação de 8mA utilizando um transistor com um beta de 100. Utilize um nível de Ib igual a 120% de Ibmáx e resistores com valores comerciais.
