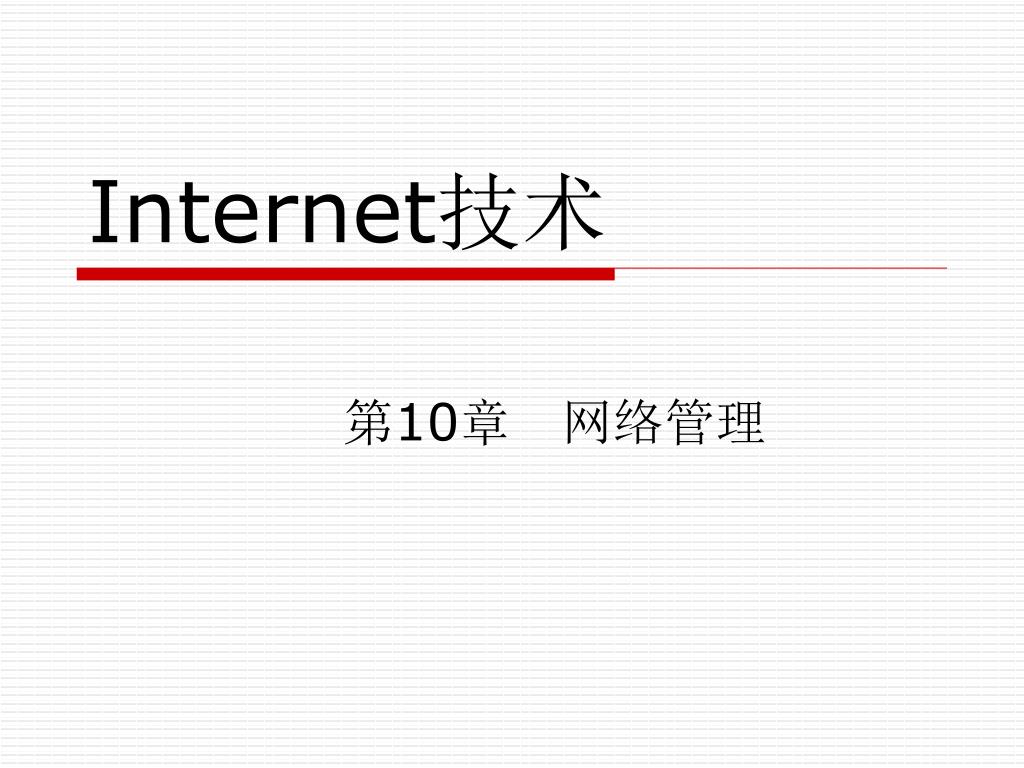

第10章 网络管理

slide2

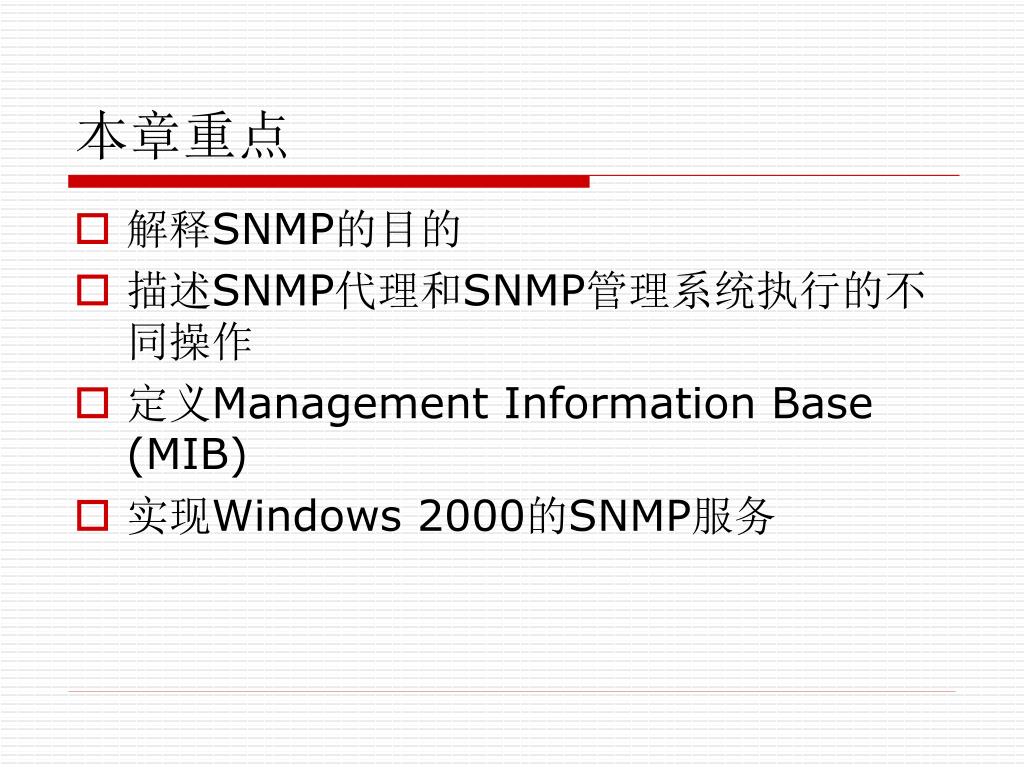

本章重点
  • 解释SNMP的目的
  • 描述SNMP代理和SNMP管理系统执行的不同操作
  • 定义Management Information Base (MIB)
  • 实现Windows 2000的SNMP服务
slide3

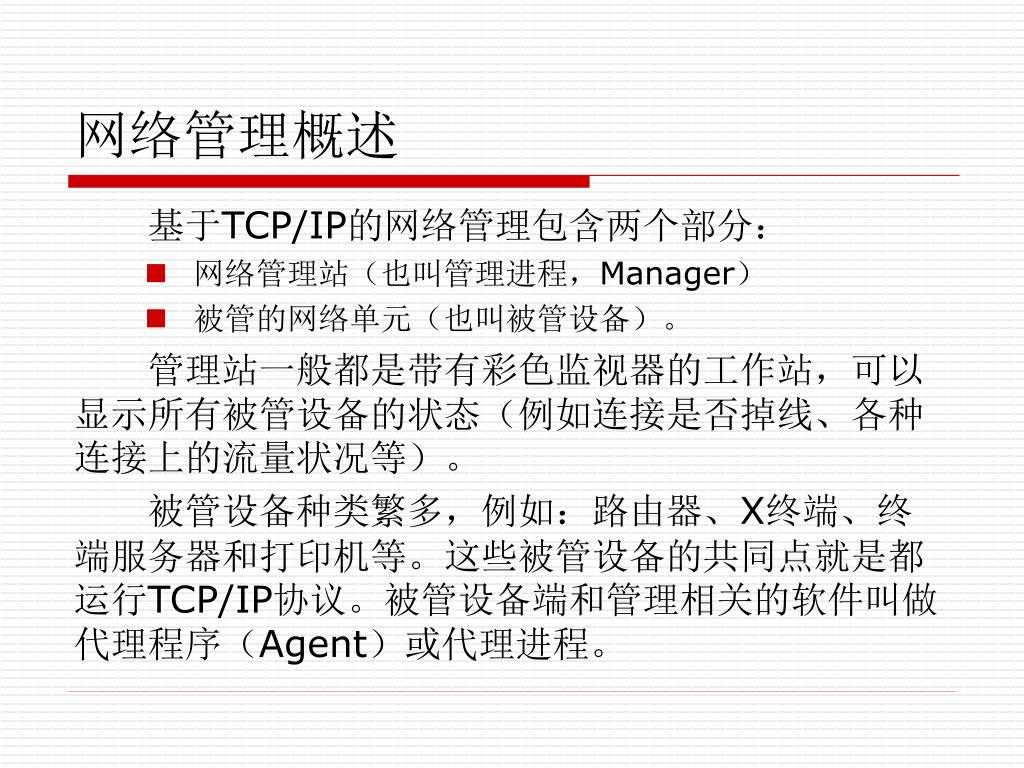

网络管理概述

  基于TCP/IP的网络管理包含两个部分:

  • 网络管理站(也叫管理进程,Manager)
  • 被管的网络单元(也叫被管设备)。

  管理站一般都是带有彩色监视器的工作站,可以显示所有被管设备的状态(例如连接是否掉线、各种连接上的流量状况等)。

  被管设备种类繁多,例如:路由器、X终端、终端服务器和打印机等。这些被管设备的共同点就是都运行TCP/IP协议。被管设备端和管理相关的软件叫做代理程序(Agent)或代理进程。

slide4
SNMP如何工作

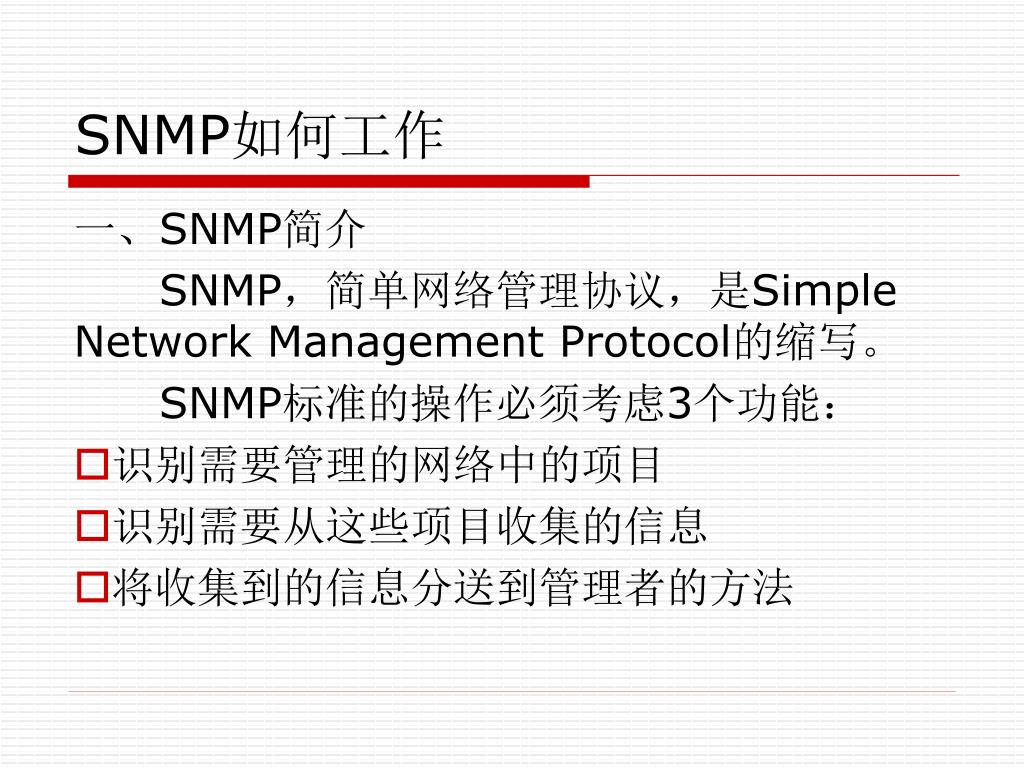

一、SNMP简介

SNMP,简单网络管理协议,是Simple Network Management Protocol的缩写。

SNMP标准的操作必须考虑3个功能:

  • 识别需要管理的网络中的项目
  • 识别需要从这些项目收集的信息
  • 将收集到的信息分送到管理者的方法
slide5
SNMP如何工作(续)

RFC描述了SNMP的功能:

slide6
SNMP如何工作(续)

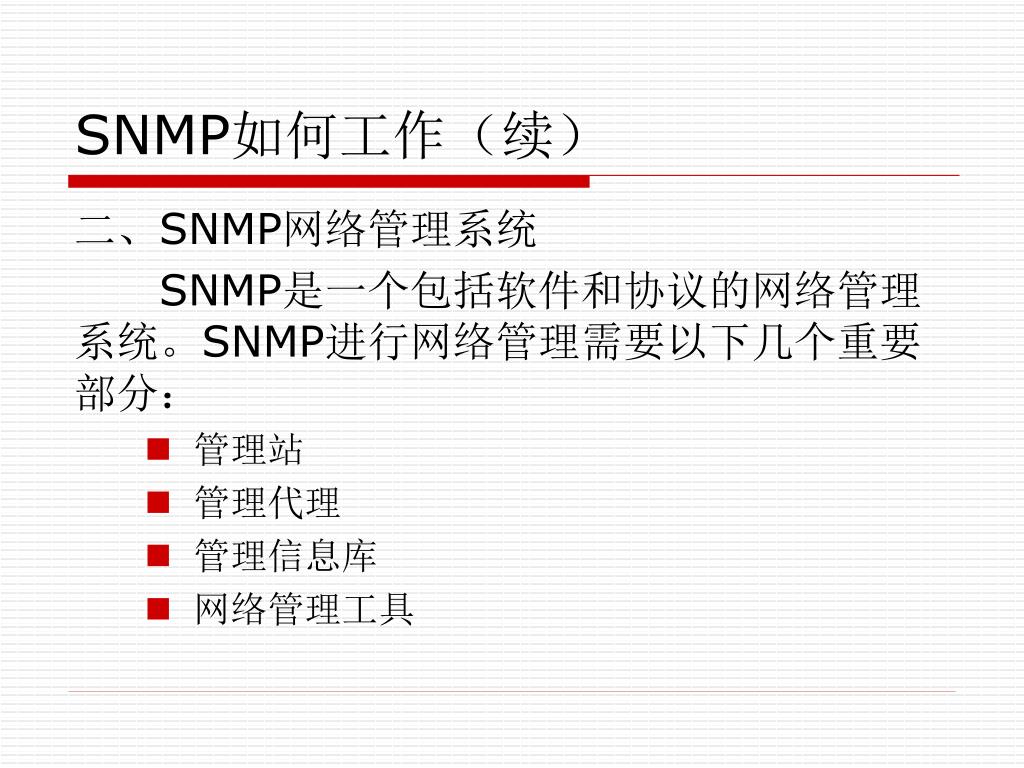

二、SNMP网络管理系统

SNMP是一个包括软件和协议的网络管理系统。SNMP进行网络管理需要以下几个重要部分:

  • 管理站
  • 管理代理
  • 管理信息库
  • 网络管理工具
slide7
SNMP如何工作(续)

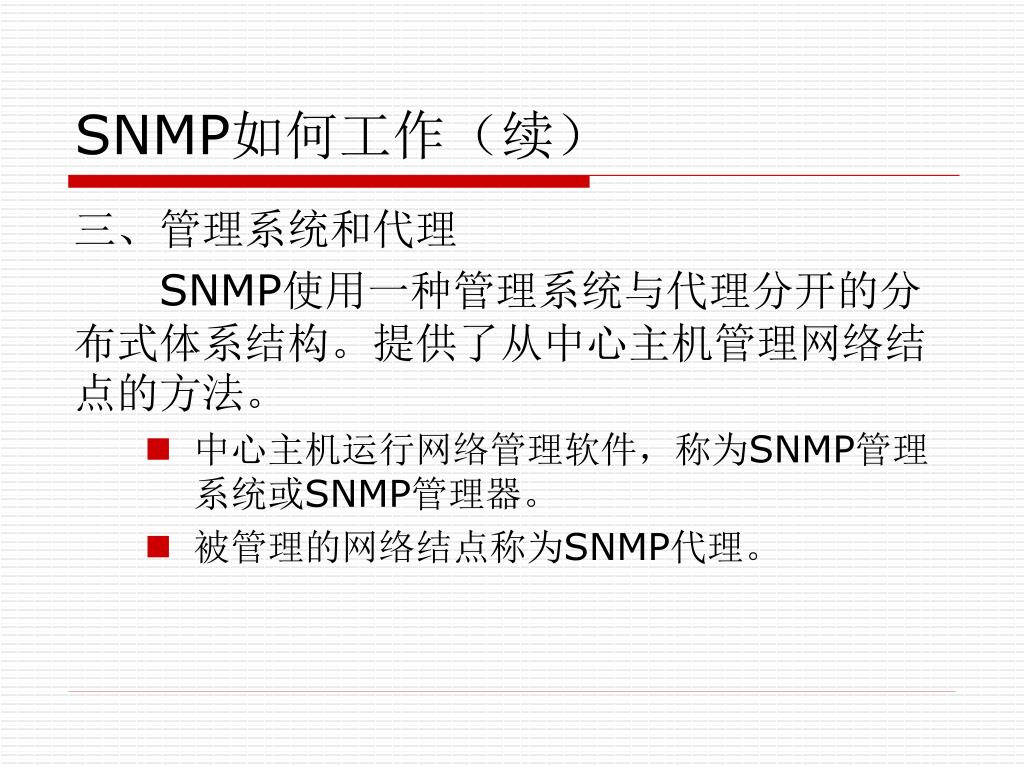

三、管理系统和代理

SNMP使用一种管理系统与代理分开的分布式体系结构。提供了从中心主机管理网络结点的方法。

  • 中心主机运行网络管理软件,称为SNMP管理系统或SNMP管理器。
  • 被管理的网络结点称为SNMP代理。
slide8

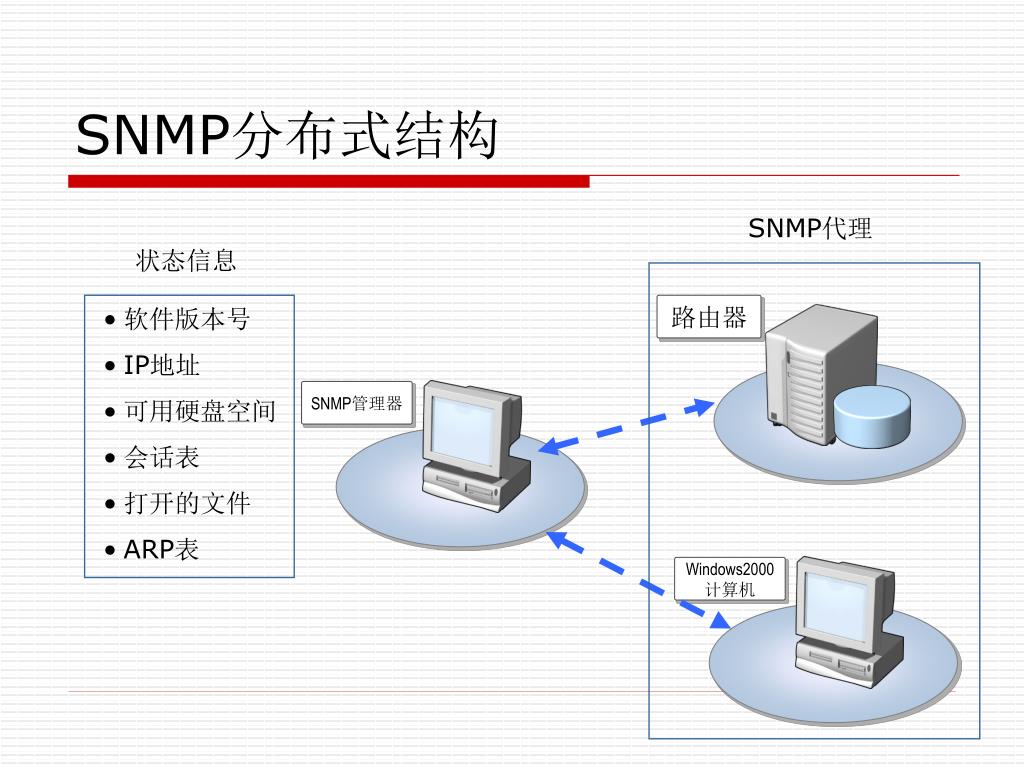

SNMP管理器

Windows2000

计算机

SNMP分布式结构

SNMP代理

状态信息

路由器

  • 软件版本号
  • IP地址
  • 可用硬盘空间
  • 会话表
  • 打开的文件
  • ARP表
slide9

Microsoft

SNMP服务

SNMP代理

SNMP管理系统

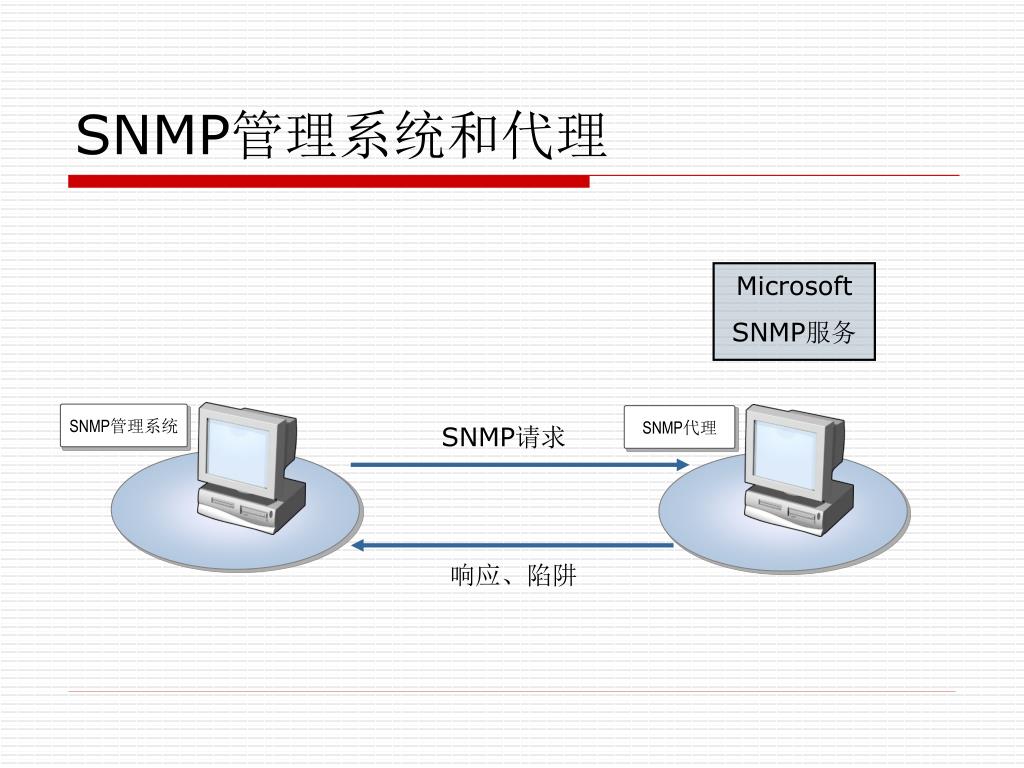

SNMP管理系统和代理

SNMP请求

响应、陷阱

slide10
SNMP如何工作(续)

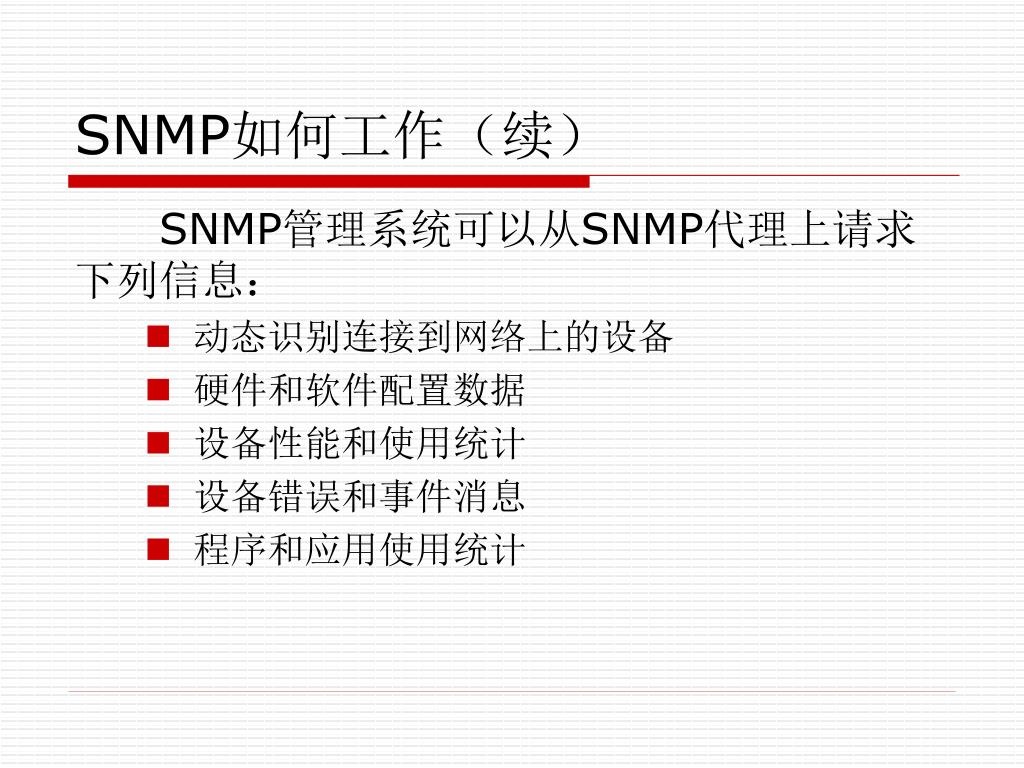

SNMP管理系统可以从SNMP代理上请求下列信息:

  • 动态识别连接到网络上的设备
  • 硬件和软件配置数据
  • 设备性能和使用统计
  • 设备错误和事件消息
  • 程序和应用使用统计
slide11
SNMP如何工作(续)

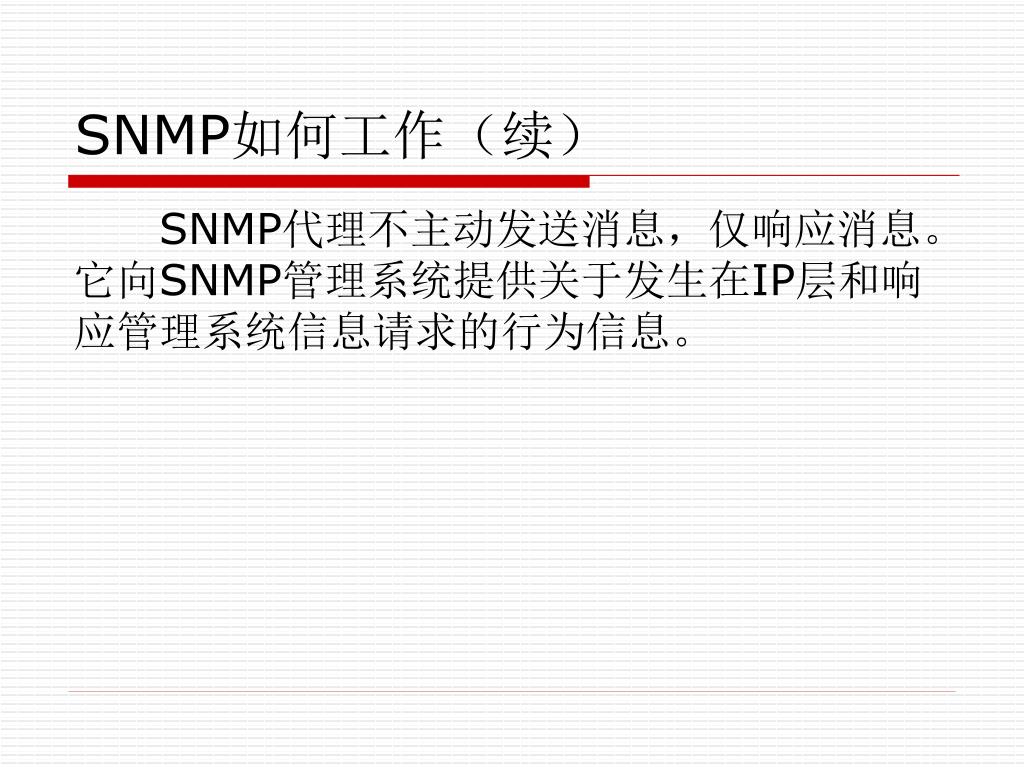

SNMP代理不主动发送消息,仅响应消息。它向SNMP管理系统提供关于发生在IP层和响应管理系统信息请求的行为信息。

slide12
SNMP如何工作(续)

四、管理信息库

  管理信息库(MIB)是一个数据库,是所有代理进程包含的、并且能够被管理进程进行查询和设置的信息的集合。

  所有的MIB必须用精确的组织结构定义,MIB文件的名称空间是一个可管理对象的树形结构数据库。这种结构使每个可管理的对象都被赋予了全球唯一的名称。

slide13
SNMP如何工作(续)

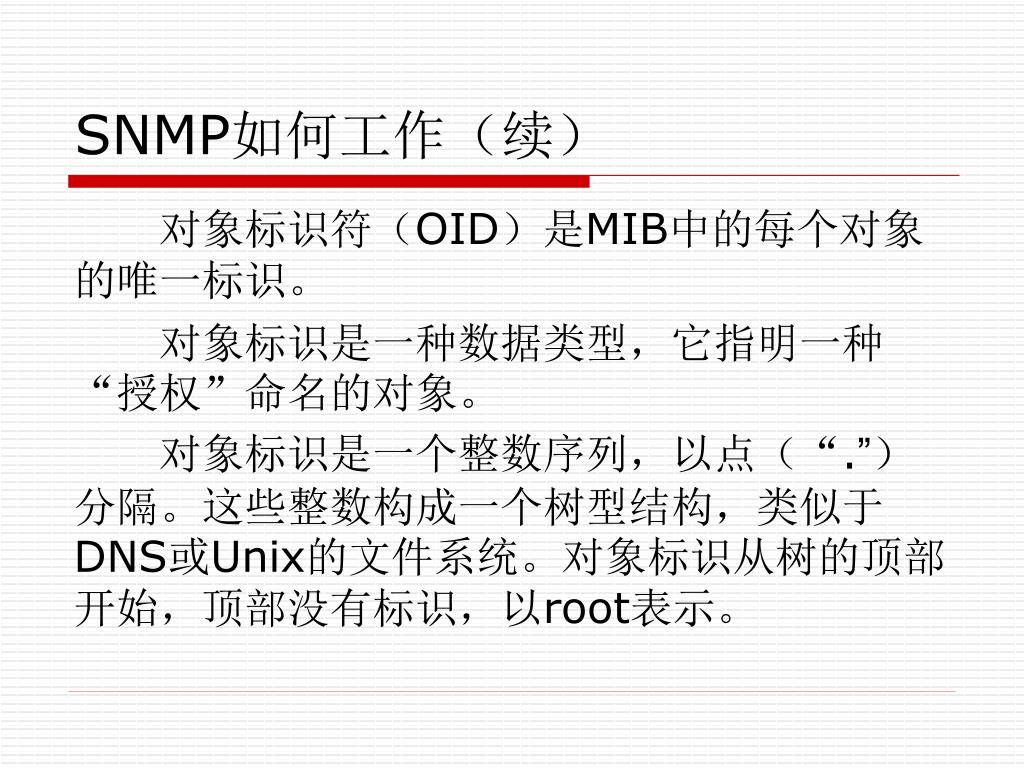

  对象标识符(OID)是MIB中的每个对象的唯一标识。

  对象标识是一种数据类型,它指明一种“授权”命名的对象。

  对象标识是一个整数序列,以点(“.”)分隔。这些整数构成一个树型结构,类似于DNS或Unix的文件系统。对象标识从树的顶部开始,顶部没有标识,以root表示。

slide14
SNMP如何工作(续)

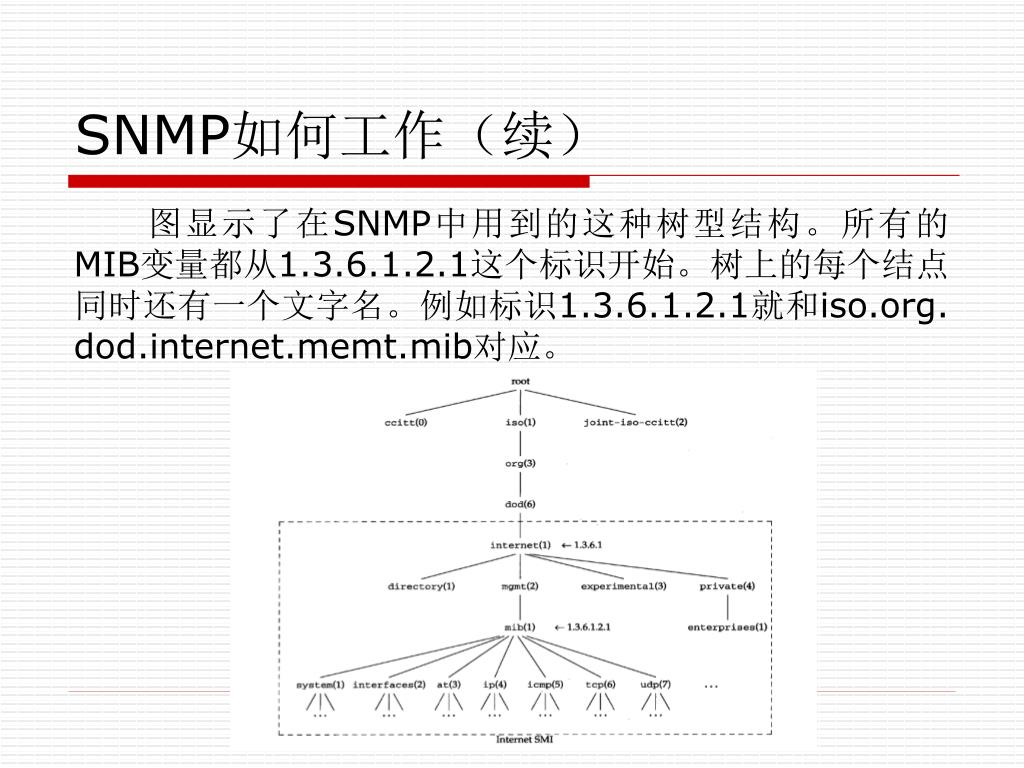

  图显示了在SNMP中用到的这种树型结构。所有的MIB变量都从1.3.6.1.2.1这个标识开始。树上的每个结点同时还有一个文字名。例如标识1.3.6.1.2.1就和iso.org. dod.internet.memt.mib对应。

slide15
SNMP如何工作(续)

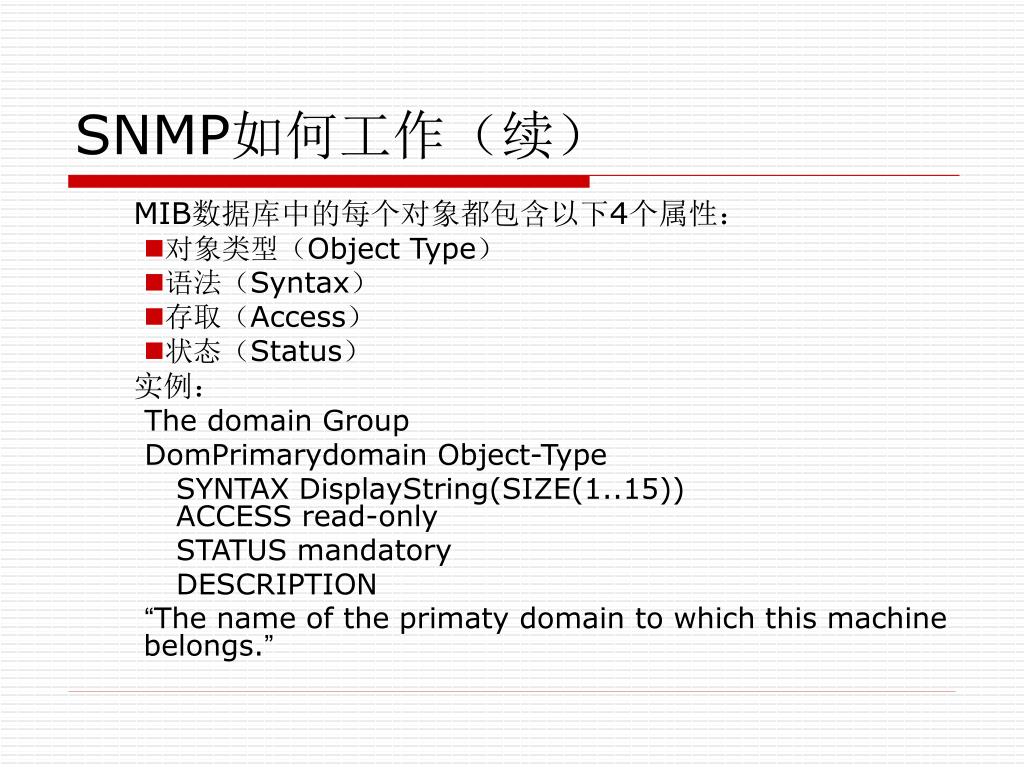

MIB数据库中的每个对象都包含以下4个属性:

  • 对象类型(Object Type)
  • 语法(Syntax)
  • 存取(Access)
  • 状态(Status)

  实例:

The domain Group

DomPrimarydomain Object-Type

SYNTAX DisplayString(SIZE(1..15)) ACCESS read-only

STATUS mandatory

DESCRIPTION

“The name of the primaty domain to which this machine belongs.”

slide16
SNMP如何工作(续)

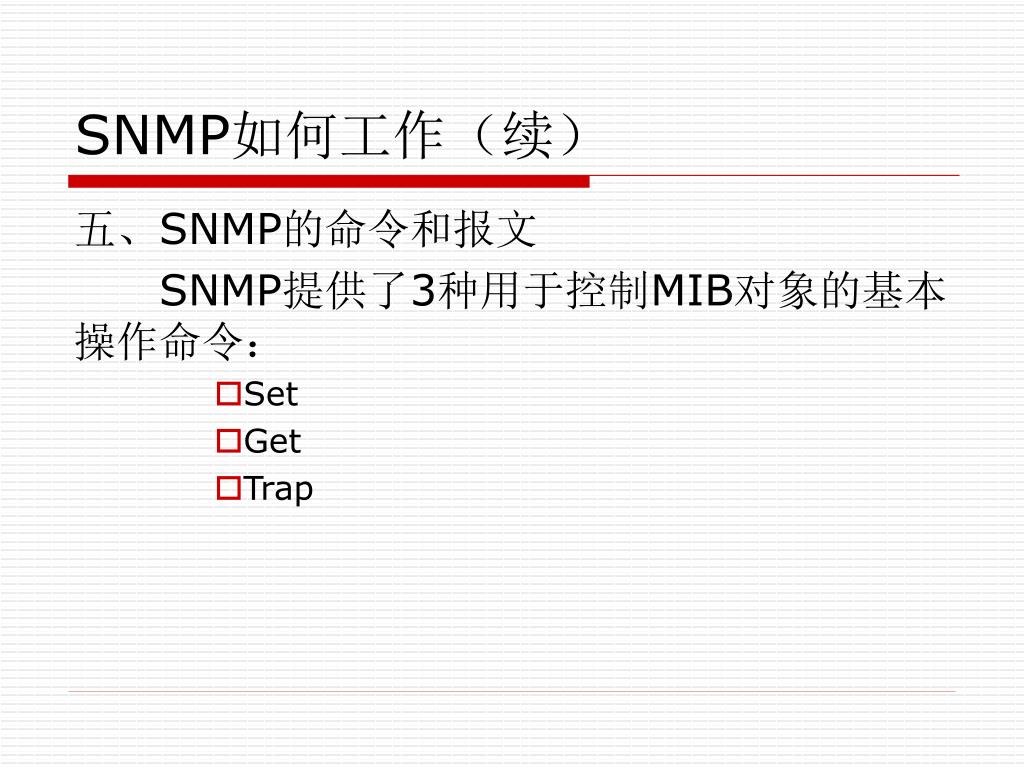

五、SNMP的命令和报文

SNMP提供了3种用于控制MIB对象的基本操作命令:

  • Set
  • Get
  • Trap
slide17
SNMP如何工作(续)

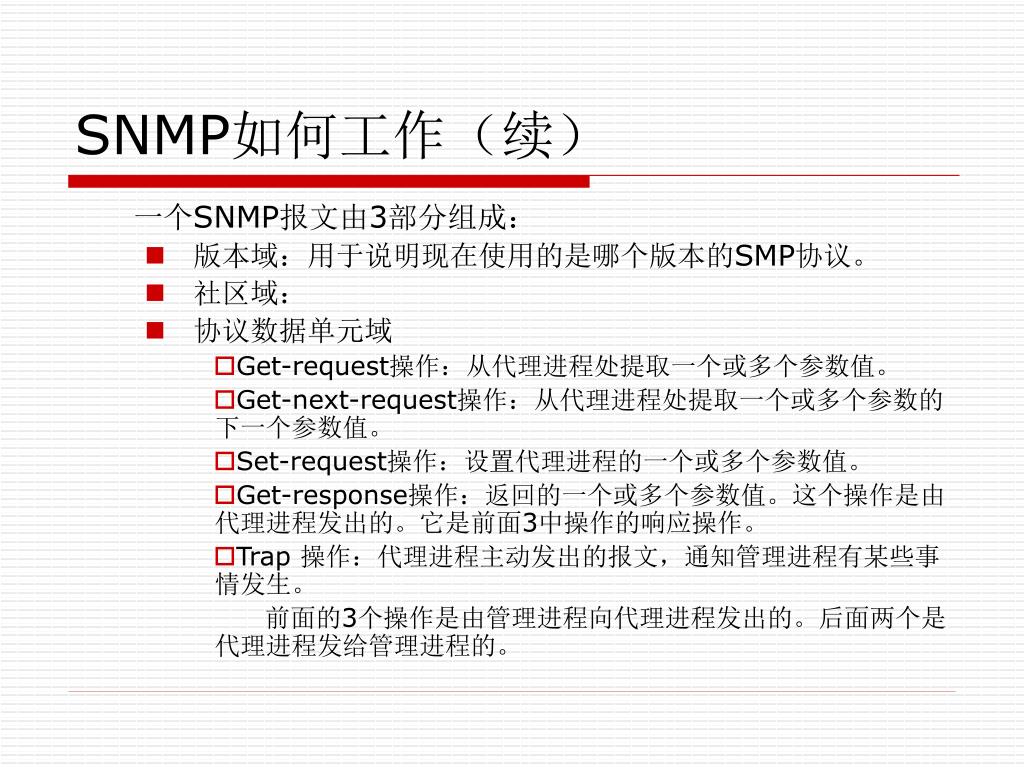

  一个SNMP报文由3部分组成:

  • 版本域:用于说明现在使用的是哪个版本的SMP协议。
  • 社区域:
  • 协议数据单元域
    • Get-request操作:从代理进程处提取一个或多个参数值。
    • Get-next-request操作:从代理进程处提取一个或多个参数的下一个参数值。
    • Set-request操作:设置代理进程的一个或多个参数值。
    • Get-response操作:返回的一个或多个参数值。这个操作是由代理进程发出的。它是前面3中操作的响应操作。
    • Trap 操作:代理进程主动发出的报文,通知管理进程有某些事情发生。

  前面的3个操作是由管理进程向代理进程发出的。后面两个是代理进程发给管理进程的。
