Presentation Transcript

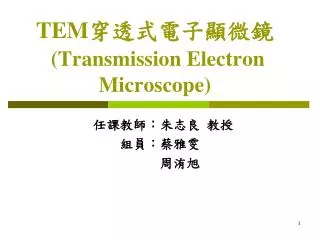

  1. TEM穿透式電子顯微鏡(Transmission Electron Microscope) 任課教師:朱志良 教授 組員:蔡雅雯 周洧旭

  2. 大綱 一、TEM基本構造 二、TEM原理 三、TEM應用 四、參考文獻

  3. TEM基本結構

  4. TEM原理 穿透式電子顯微鏡是利用鎢絲加熱電子鎗產生一高能量電子束(一般約在100keV~1MeV)再經由聚光鏡調整電子鎗發射的電子束,使其均勻地射入置於物鏡光圈中的試片,之後在通過中間透鏡把電子繞射影像放大,並傳送至投影透鏡,投影透鏡以中間透鏡的(像)作為(物),放大並投射於螢光屏,由螢光屏將投射透鏡放大的電子繞射影像圖案轉成可見光影像。

  5. 明視野與暗視野 • 明視野(bright field):取穿透電子束成像(無繞射),所呈現之影像品質較佳,粒子表面較清晰,明視野影像中重元素會呈現黑色,輕元素會呈現白色。 • 暗視野(dark field):取繞射電子束成像,僅用一強烈的繞射電子束(h k l)成像,暗視野影像中重元素呈現白色,輕元素則呈現黑色。 明視野(bright field) 暗視野(dark field)

  6. 醫療診斷的應用 醫療診斷-關節炎的重大方法,是以抽取關節炎患者的關節液來做分析,是診斷結晶性關節炎最直接有效的方法。因此,了解各種結晶體的形態與特性,對於鑑定關節炎是很重要的,一般結晶體的觀察是用偏光顯微鏡觀察,而無法在偏光顯微鏡下鑑定的晶體如磷灰石 (apatite),即需用穿透式電子顯微鏡來研究含鈣或一些和CPPD(Calcium Pyrophosphate Deposition Disease)無法區別的結晶。

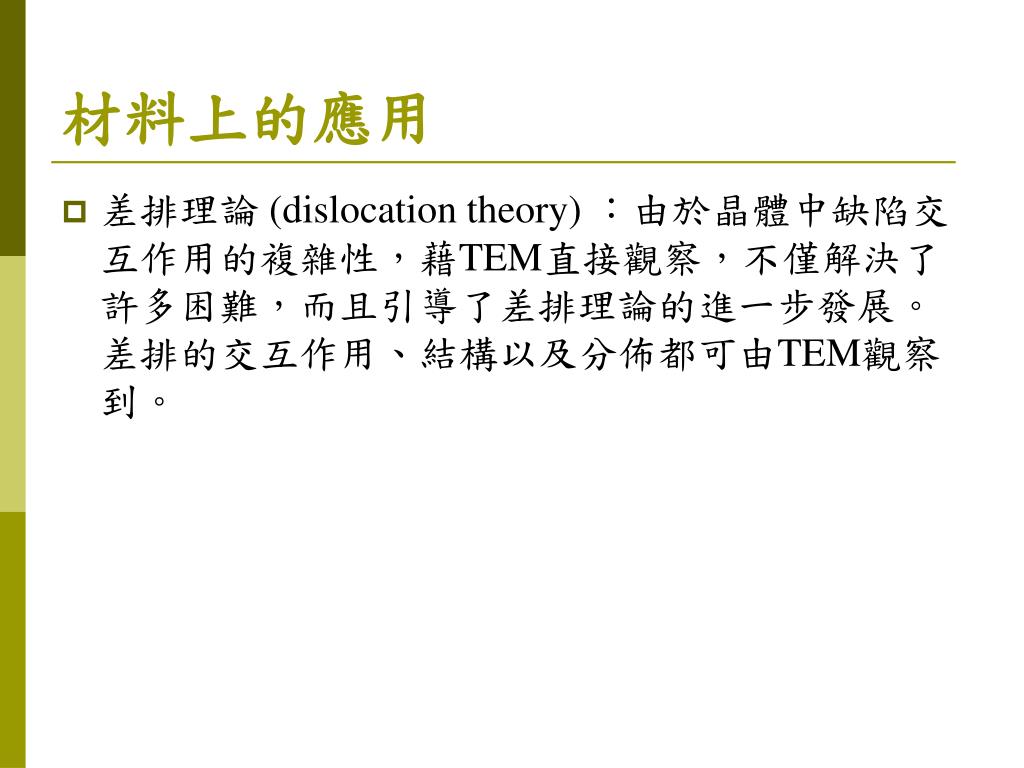

  7. 材料上的應用 • 差排理論 (dislocation theory) :由於晶體中缺陷交互作用的複雜性,藉TEM直接觀察,不僅解決了許多困難,而且引導了差排理論的進一步發展。差排的交互作用、結構以及分佈都可由TEM觀察到。

  8. 參考文獻 • 鮑忠興.劉思謙 “近代穿透式電子顯微鏡實務”, 2010 • 清華大學博士,羅聖全,小奈米大世界期刊“電子顯微鏡介紹– TEM” • 台灣大學獸醫學系 鄭穹翔“第二章 電子顯微鏡應用於動物疾病之診斷” • TEM報告
