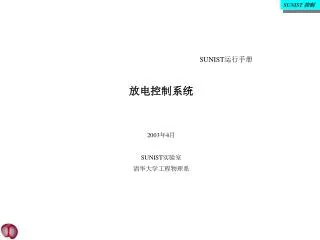

SUNIST 运行手册 放电控制系统 2003 年 4 月 SUNIST 实验室 清华大学工程物理系

1. SUNIST 控制 SUNIST运行手册 放电控制系统 2003年4月 SUNIST实验室 清华大学工程物理系

2. SUNIST 控制 结构 系统硬件组成：工控机，ISA总线，ISA板卡，I/O机箱，24芯电缆从控制室架设到实验室，如下图： I/O机箱前面板：

3. SUNIST 控制 运行1 首先I/O机箱接电源，打开前面板上的电源开关。 打开MCGS运行环境，图标如下： 如果打开运行环境里面是空的，可先打开组态环境，图标如下： 打开“SUNIST放电控制系统7.MCG”文件，“F5”键进入运行环境。

4. SUNIST 控制 运行2 启动窗口如下，点击中心画面关闭启动窗口，可见主控窗口。

5. SUNIST 控制 运行3 从下面的状态条切换到“设置窗口”。 回路充电限制时间调节 回路充电限制电压调节 放电定时参数设置 状态条 充电前延时调节

6. SUNIST 控制 运行4 切回主控窗口。远控旋钮选择“远端控制”；回路选择旋钮放电回路；自动/手动旋钮选择自动进入自动循环运行。 软件定时的相关时间显示 回路选择，调试中用 远控/本地选择，计算机控制选择“远端控制” 自动/手动选择

7. SUNIST 控制 运行5－－手动 自动/手动旋钮选择手动。 手动运行主要是按下按钮执行相关动作。“触发放电按钮”给出设定的放电时序。 充电电压和时间的显示 各回路、各步骤的对应按钮 自动/手动选择 触发放电按钮

8. SUNIST 控制 运行6 运行中的正常/异常判断，如果出现故障，显示类似的窗口，运行中止： 如果程序未停止，可使用状态条中的“紧急退出”。

9. SUNIST 控制 运行7 自动循环运行正常，在放电时出现“放电触发_标志”窗口；泄放时出现“泄放放下_标志”窗口。泄放后，判断正常，完成一个循环。
