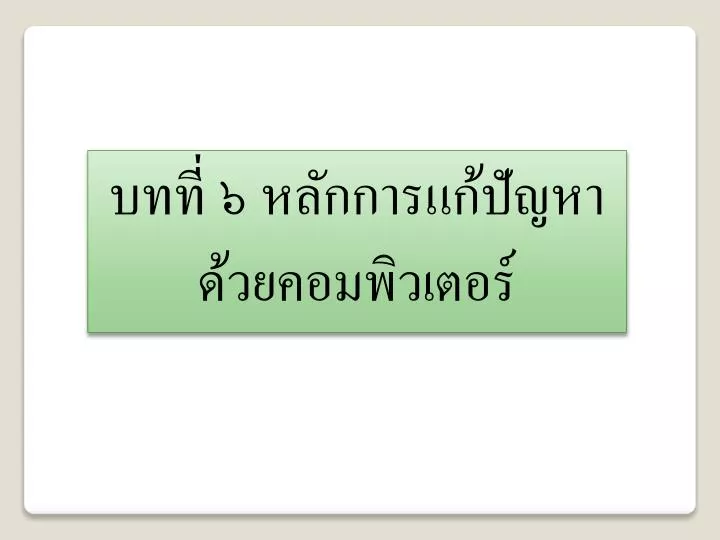

บทที่ ๖ หลักการแก้ปัญหาด้วยคอมพิวเตอร์

slide2

Flow Chart

-ภาษาไทย เรียกว่า ผังงาน

-เป็นการอธิบายขั้นตอนวิธีการแก้ปัญหาโดยใช้รูปสัญลักษณ์มาเรียงต่อกัน สัญลักษณ์แต่ละแบบจะมีความหมายถึงกระบวนการที่แตกต่างกัน โดยจะมีคำอธิบายสั้นๆเพิ่มเติมในรูปสัญลักษณ์ต่างๆ ที่ใช้ในผังงานได้กำหนด โดยสถาบันมาตรฐานแห่งชาติอเมริกา (The American National Standard Institute: ANSI)

slide3

สัญลักษณ์ที่ใช้ในการทำ Flow Chart

ใช้เป็นการแสดงเริ่มต้นและสิ้นสุด

การนำข้อมูล เข้า-ออก

การปฏิบัติงาน

การตัดสินใจ

slide4

สัญลักษณ์ที่ใช้ในการทำ Flow Chart

ทิศทางขั้นตอนการดำเนินงาน

จุดเชื่อมต่อผังงานในหน้าเดียวกัน

จุดเชื่อมต่อผังงานคนละหน้ากระดาษ

slide5

โครงสร้างของการเขียน Flow Chart

มี 3 แบบ

3.แบบวนซ้ำ

1.แบบลำดับ

2.แบบทางเลือก

slide6

1.โครงสร้างแบบลำดับ (Sequential Structure)

โครงสร้างแบบนี้จะเป็นการทำงานเป็นขั้นตอน เพื่อแก้ไขปัญหาจะทำงานตามคำสั่งที่เขียนไว้ตามลำดับ ตั้งแต่คำสั่งแรกไปจนไปถึงคำสั่งสุดท้าย

slide7

2.โครงสร้างแบบทางเลือก (Selection Structure)

ปัญหาบางอย่างต้องการการตัดสินใจ เพื่อเลือกว่าจะใช้วิธีการใด โดยการกำหนดเงื่อนไข ให้เป็นทางเลือกของโปรแกรมซึ่ง จะต้องมีเพียงสองทางเลือกเท่านั้น และ หลังจากนั้นทางเลือกทั้งสองต้องมาพบกัน และทำงานในขั้นตอนต่อไป

เงื่อนไข

จริง

เท็จ

ชุดคำสั่งที่ 1

ชุดคำสั่งที่ 2

slide8

3.โครงสร้างแบบวนซ้ำ (Repetition Structure)

คือการทำซ้ำ เป็นการเขียน flowchart ให้กลับมาทำงานในขั้นตอนอย่างเก่า จะเห็นว่า flowchart มีลักษณะวน ซึ่งเรียกว่า loop และจะสังเกตว่า การวน loop ดัง รูปที่ 4 จะไม่มีทางออกไปทำงานในขั้นตอนต่อไปได้เลย เพื่อที่จะทำให้ออกจาก loop ได้จะต้องมีการ เช็คเพื่อออกจาก loop ดังจะได้กล่าวต่อไป

ชุดคำสั่งที่ 2

...

ชุดคำสั่งที่ 1

เท็จ

เงื่อนไข

จริง

slide9

โครงสร้างแบบการวนซ้ำ มี 2 แบบ

เท็จ

พิมพ์ค่า a

เงื่อนไข

จริง

พิมพ์ค่า b

พิมพ์ค่า a

เงื่อนไข

พิมพ์ค่า b

เท็จ

จริง

โครงสร้างแบบวนซ้ำแบบ while

โครงสร้างแบบวนซ้ำแบบ until

slide10

ตัวอย่างของการเขียน Flow Chart

Problem :

จงเขียน flow chart เพื่อถ่ายทอดความคิดขั้นตอนวิธีในการต้มม่ามารับประทาน

slide11

เริ่มต้น

ขั้นตอนการต้มมาม่า

ซื้อมาม่า

-ซื้อมาม่า

ฉีกซอง

-ฉีกซอง

ต้ม

-ต้ม

-สุกไหม

สุก?

-รับประทาน

รับประทาน

จบ

slide13

ตัวอย่างของการเขียน Flow Chart

Problem :

จงเขียน flow chart แสดงการหาค่าเฉลี่ยของจำนวน 5 จำนวน

slide14

เริ่มต้น

จบ

counter←0

sum ←0

print average

Input x

average ←sum/5

counter<5

counter ←counter+1

sum ← sum+x

slide16

การประกาศ library

  • ส่วนหัวของฟังก์ชั่น
  • การประกาศตัวแปร
    • Local ใช้ได้เฉพาะในเฉพาะฟังก์ชั่นนั้นๆ
    • Global ใช้ได้ในทุกๆ ฟังก์ชั่น
slide17

4. คำสั่งต่างๆ

    • จะต้องมีการประกาศ library ก่อน
    • # include <stdio.h>
    • # include <conio.h>
    • int main ( )
    • { inti , j ;
    • }

1

2

3

4

slide18

การเขียน Flow Chart เบื้องต้น

1.เริ่มจากการเขียนขั้นตอนต่างๆก่อน

2.นำมาขั้นตอนต่างๆมาเขียนเรียงลำดับ พร้อมใส่ทิศทางการทำงาน

3.ใส่สัญลักษณ์ให้ตรงกับคำสั่งชุดนั้นๆ
