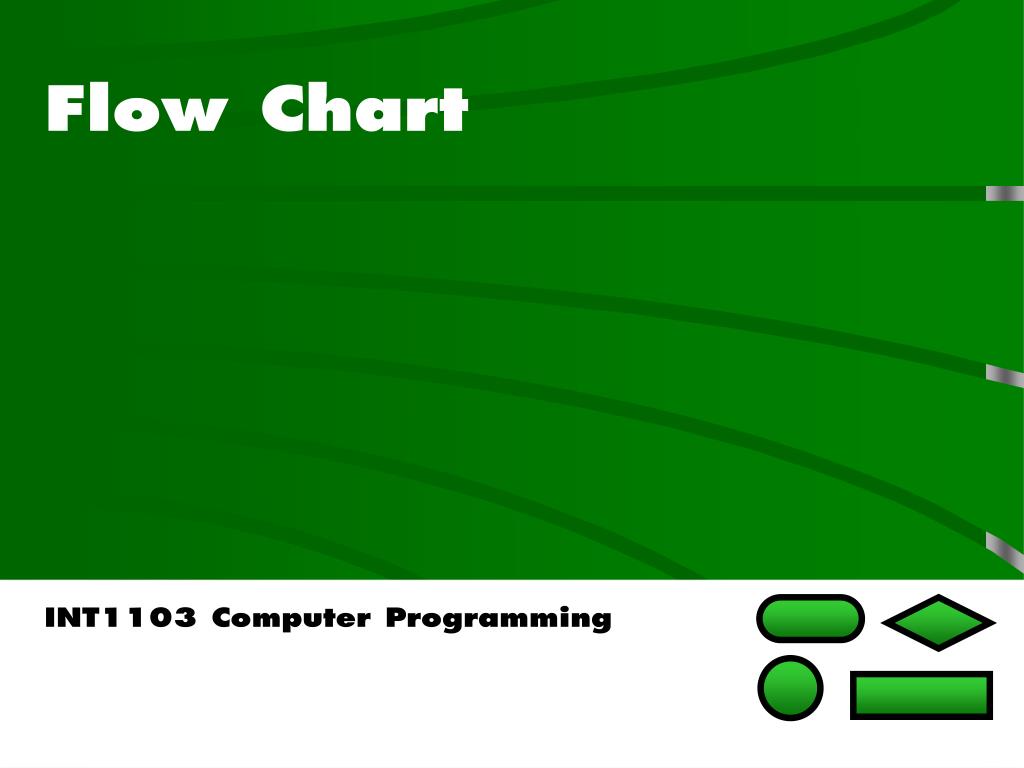

  1. Flow ChartINT1103 Computer Programming

  2. การเขียนผังงาน • ผังงาน (Flowchart) • Pseudocodes และ PDL (Program Design Language)

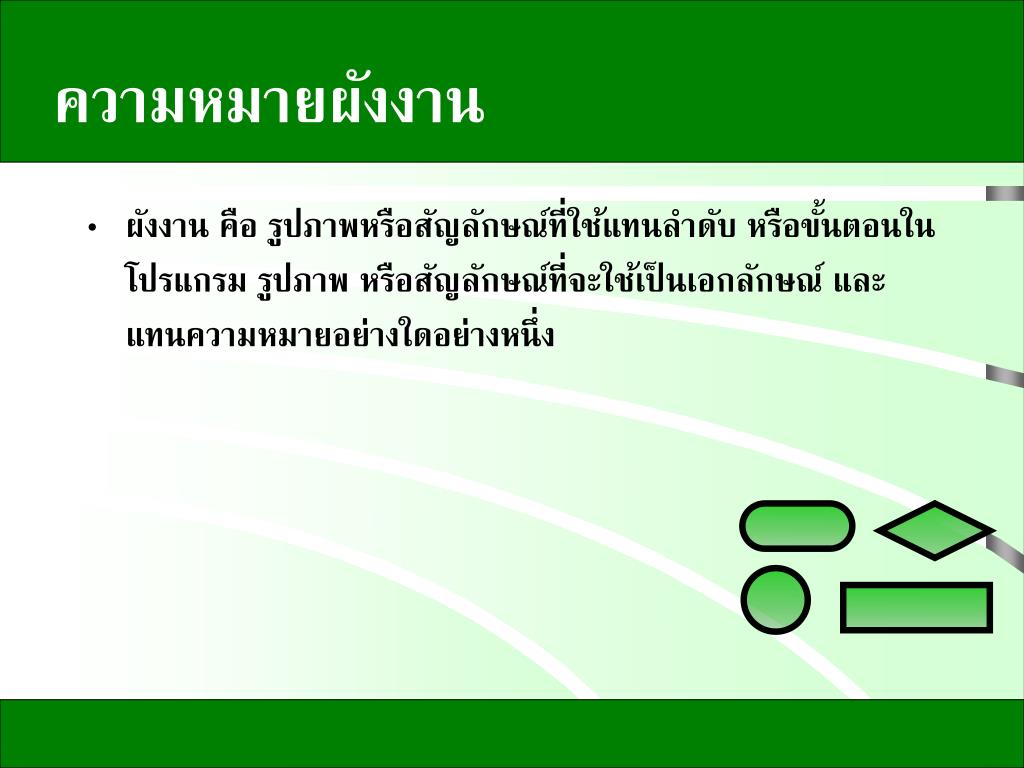

  3. ความหมายผังงาน • ผังงาน คือ รูปภาพหรือสัญลักษณ์ที่ใช้แทนลำดับ หรือขั้นตอนในโปรแกรม รูปภาพ หรือสัญลักษณ์ที่จะใช้เป็นเอกลักษณ์ และแทนความหมายอย่างใดอย่างหนึ่ง

  4. ประเภทผังงาน • ผังงานระบบ (System Flowchart) • แสดงถึงขั้นตอนการทำงานภายในระบบงานหนึ่ง ๆ • แต่ละจุดประกอบด้วย Input-Process-Output • ไม่สามารถเขียนโปรแกรมจากผังงานระบบได้ • ผังงานโปรแกรม (Program Flowchart) • แสดงถึงขั้นตอนของคำสั่งที่ใช้ในโปรแกรม • อาจสร้างมาจากผังงานระบบ • นำไปเขียนโปรแกรมคำสั่งให้คอมพิวเตอร์ทำงานต่อไป

  5. ประโยชน์ของผังงาน • รู้และเข้าใจได้ง่าย • ง่ายและสะดวกต่อการพิจารณาถึงลำดับขั้นตอนในการทำงาน • ตรวจสอบความถูกต้องของลำดับขั้นตอนได้ง่าย • การเขียนโปรแกรมทำได้รวดเร็วและง่ายขึ้น • บำรุงรักษาหรือเปลี่ยนแปลงได้ง่ายขึ้น

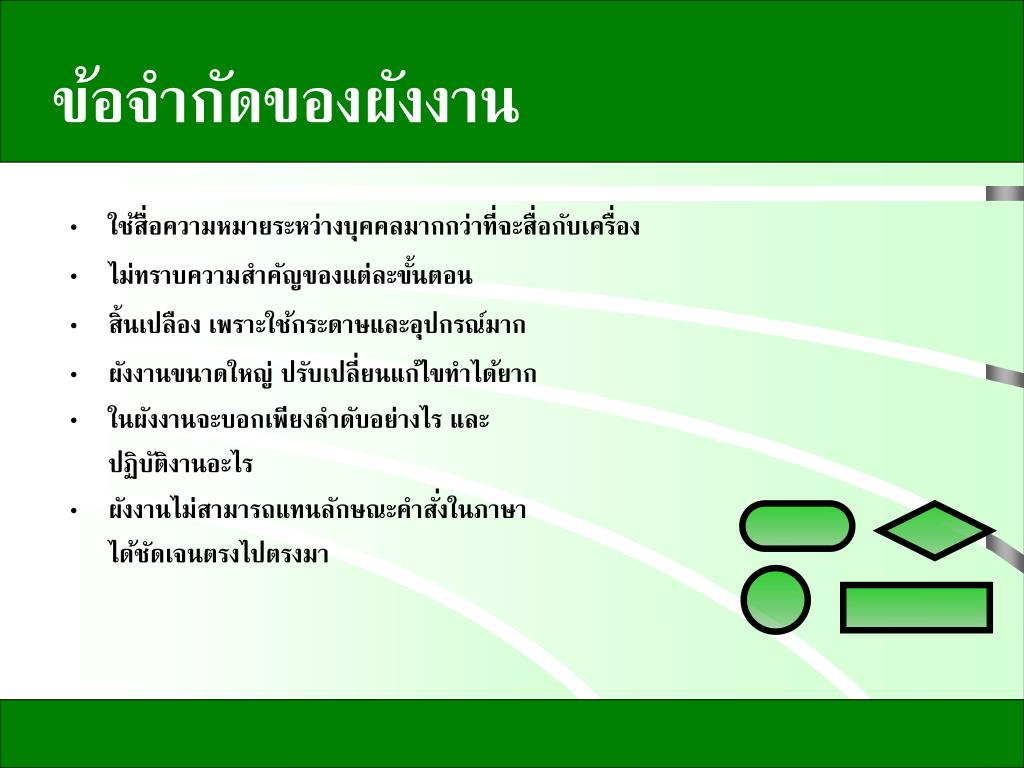

  6. ข้อจำกัดของผังงาน • ใช้สื่อความหมายระหว่างบุคคลมากกว่าที่จะสื่อกับเครื่อง • ไม่ทราบความสำคัญของแต่ละขั้นตอน • สิ้นเปลือง เพราะใช้กระดาษและอุปกรณ์มาก • ผังงานขนาดใหญ่ ปรับเปลี่ยนแก้ไขทำได้ยาก • ในผังงานจะบอกเพียงลำดับอย่างไร และปฏิบัติงานอะไร • ผังงานไม่สามารถแทนลักษณะคำสั่งในภาษาได้ชัดเจนตรงไปตรงมา

  7. สัญลักษณ์ที่ใช้ในการเขียนผังงานสัญลักษณ์ที่ใช้ในการเขียนผังงาน • หน่วยงานที่รวบรวมและกำหนดมาตรฐาน • American National Standard Institute (ANSI) • International Standards Organization (ISO)

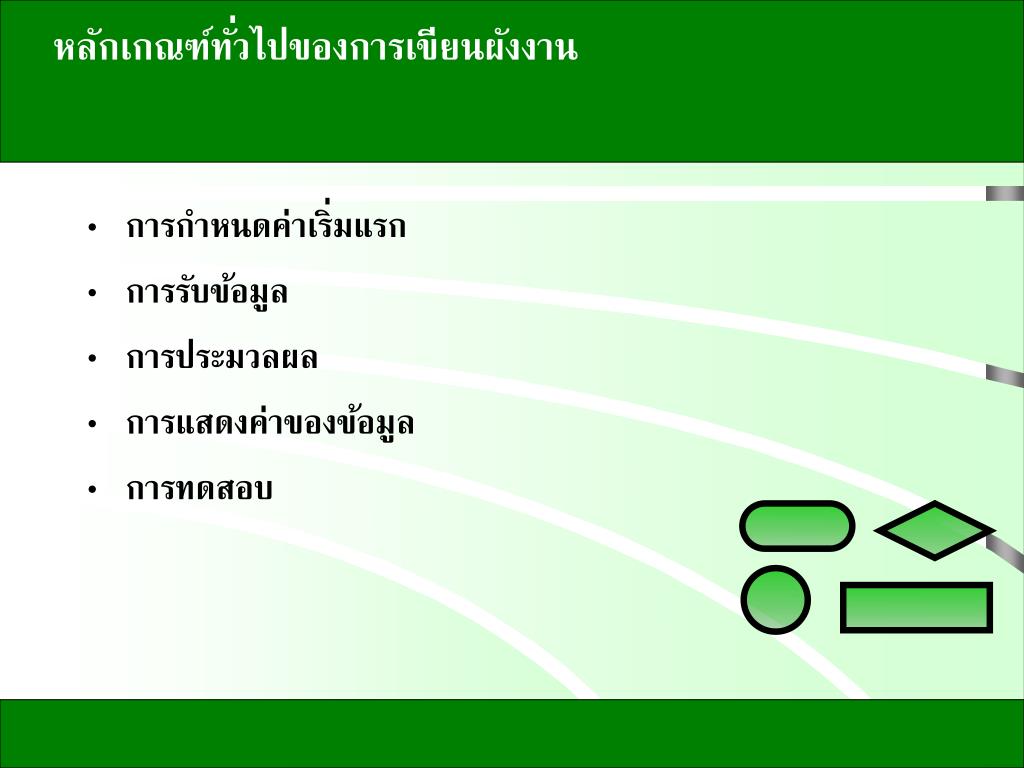

  8. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • การกำหนดค่าเริ่มแรก • การรับข้อมูล • การประมวลผล • การแสดงค่าของข้อมูล • การทดสอบ

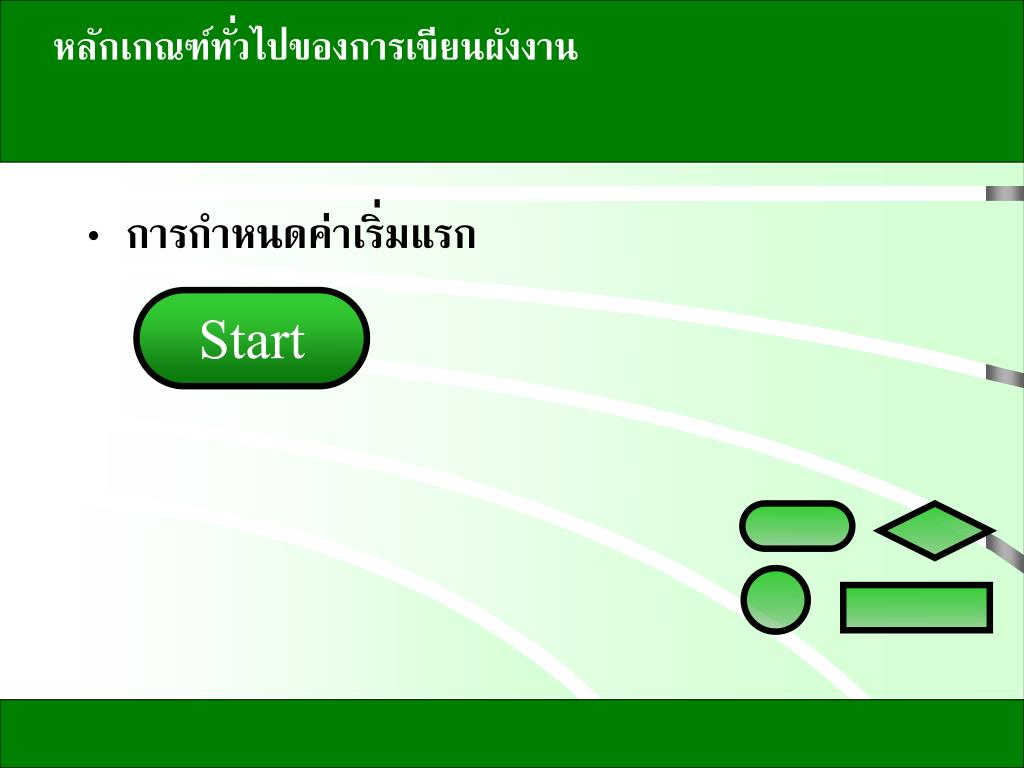

  9. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • การกำหนดค่าเริ่มแรก Start

  10. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • การรับข้อมูล อ่านข้อมูล X

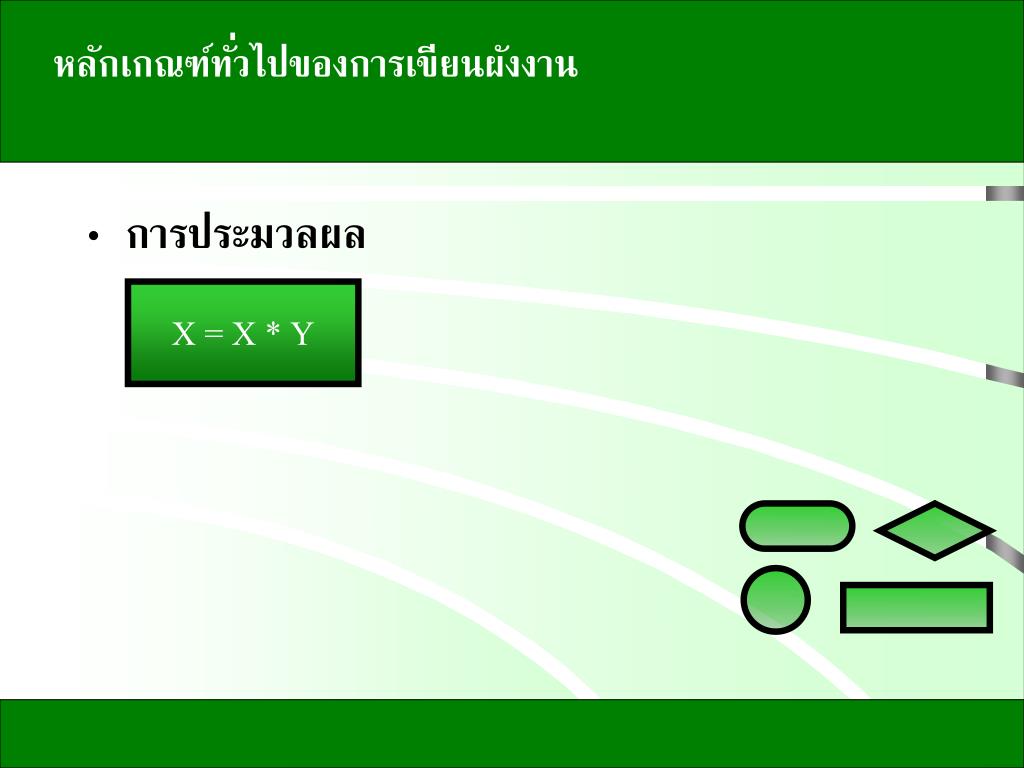

  11. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • การประมวลผล X = X * Y

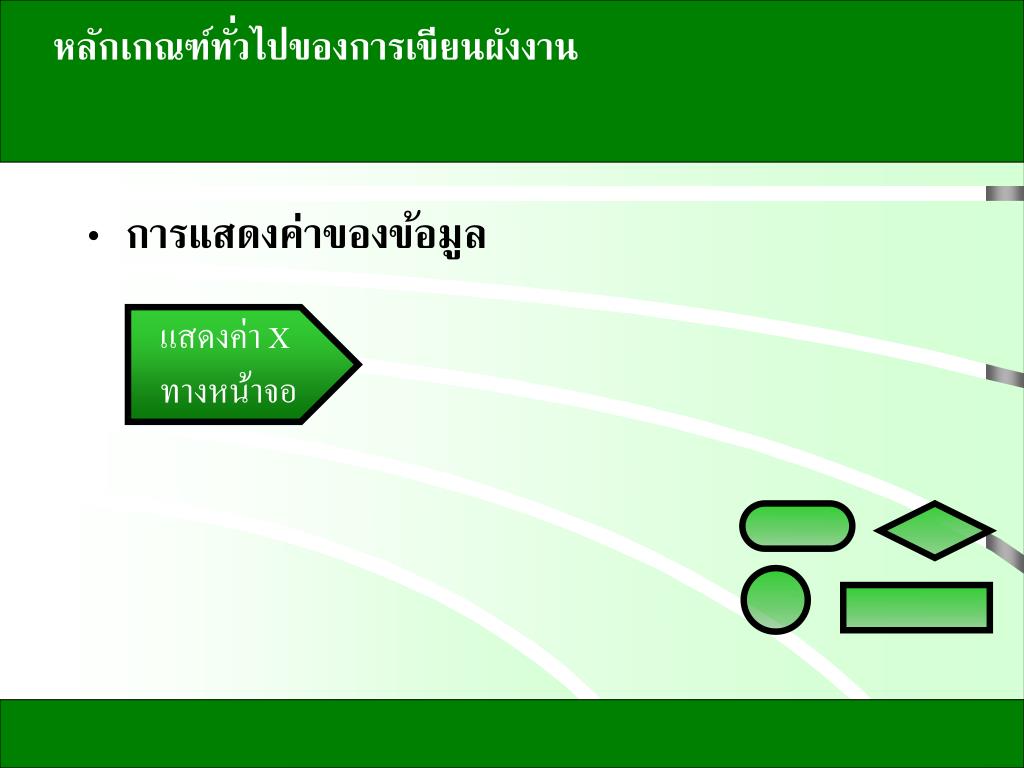

  12. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • การแสดงค่าของข้อมูล แสดงค่า Xทางหน้าจอ

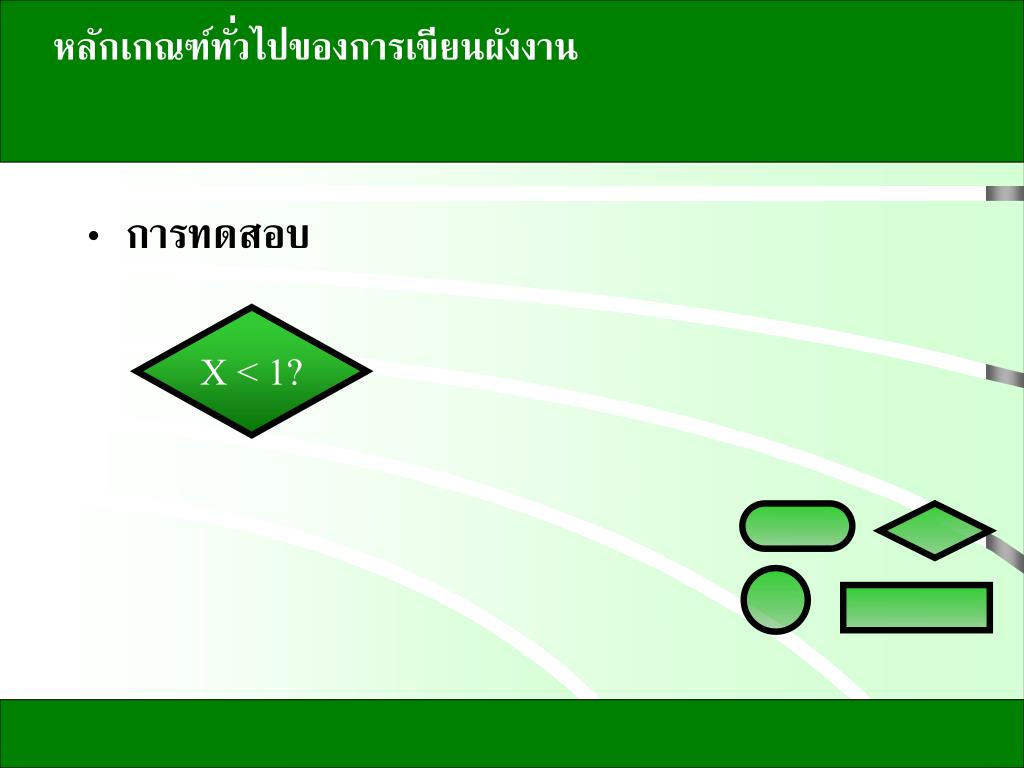

  13. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • การทดสอบ X < 1?

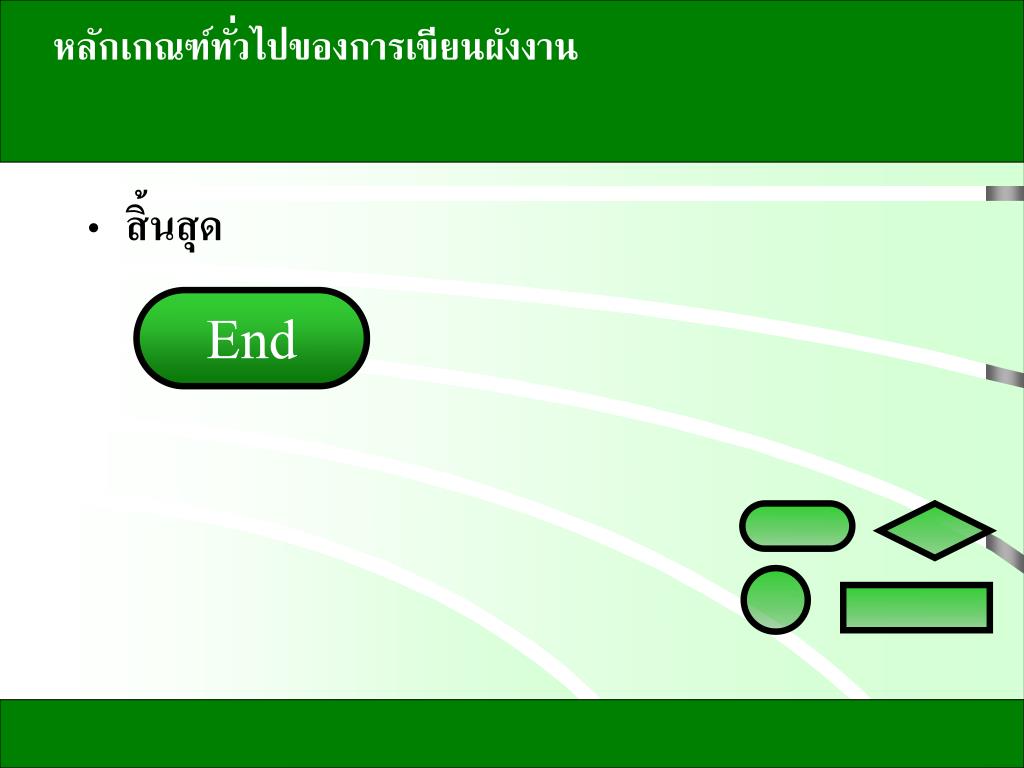

  14. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • สิ้นสุด End

  15. หลักเกณฑ์ทั่วไปของการเขียนผังงานหลักเกณฑ์ทั่วไปของการเขียนผังงาน • เชื่อมต่อ

  16. การจัดภาพและทิศทางของผังงานการจัดภาพและทิศทางของผังงาน • จากบนมาล่าง จากซ้ายไปขวา และควรเขียนลูกศรกำกับทิศทาง • สัญลักษณ์มีขนาดต่างกันได้ แต่ต้องมีรูปตามมาตรฐานที่กำหนด • หลีกเลี่ยงการโยงไปมาในทิศทางตัดกัน • คำอธิบายในภาพเขียนเพียงสั้น ๆ และเข้าใจง่าย • ควรมีความเป็นระเบียบเรียบร้อยและสะอาดและควรมีชื่อของผังงาน ผู้เขียน วันที่ที่เขียนและเลขหน้าลำดับ

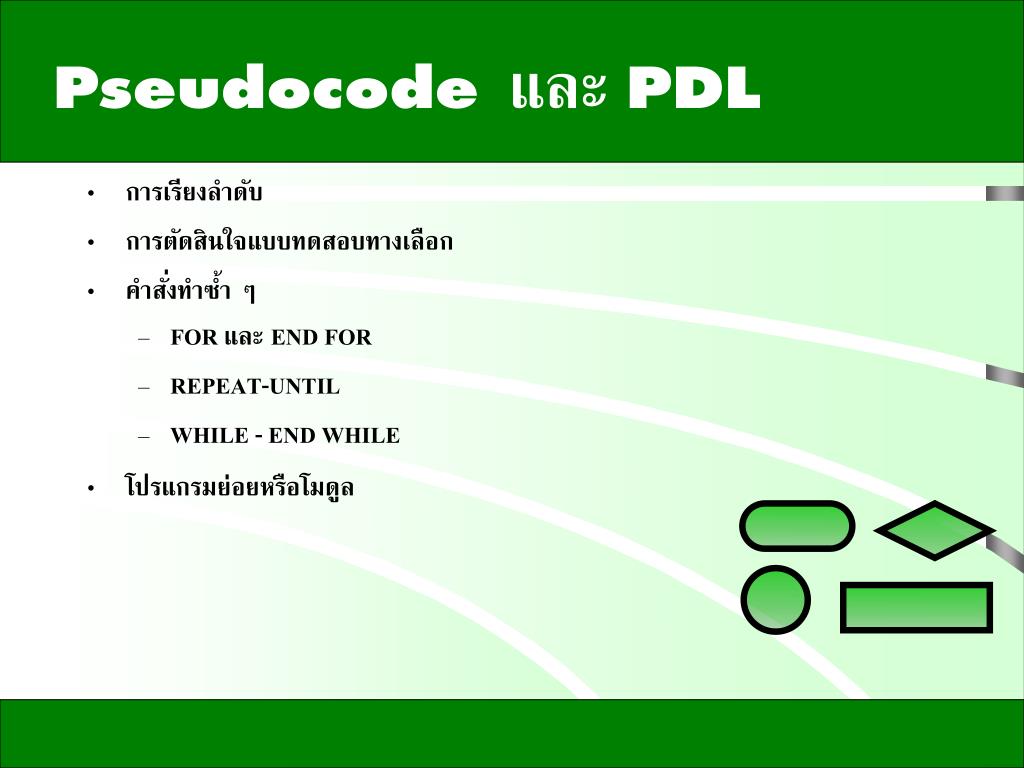

  17. Pseudocode และ PDL • การเรียงลำดับ • การตัดสินใจแบบทดสอบทางเลือก • คำสั่งทำซ้ำ ๆ • FOR และ END FOR • REPEAT-UNTIL • WHILE - END WHILE • โปรแกรมย่อยหรือโมดูล

  18. Flow Chart และ Pseudocode • จงเขียน Flow Chart ของการโยนเหรียญ 3 ครั้ง ถ้าเกิดหัว ผู้โยนจะได้เงิน 10 บาท ถ้าเกิดก้อย ผู้โยนจะเสียเงิน 10 บาท 1. โยนเหรียญ 2. ถ้าเหรียญออกหัว 2.1. ได้รับเงิน 10 บาท 3. ถ้าเหรียญออกก้อย 3.1. เสียเงิน 10 บาท 4. ทำงานครบ 3 ครั้งหรือยัง 4.1. ถ้ายังให้ไปทำข้อ 1 4.2. ถ้าครบแล้วให้ทำข้อ 5 5. หยุด

  19. Practice • จงเขียน Flow Chart ของการคำนวณเกรดเฉลี่ยของนักศึกษา 0. ให้ U = 0, G = 0, S = 0 และ i = 1 1. ให้ U= หน่วยกิตของวิชา i 2. ให้ G = เกรดของวิชา i 3. ให้เพิ่มค่า S = S + U x G 4. เป็นวิชาสุดท้ายหรือไม่ 4.1 ถ้าใช่ ทำข้อ 5 4.2 ถ้าไม่ใช่ 4.2.1 เพิ่มค่า i หนึ่งระดับ 4.2.2 ทำข้อ 1 5. นำ G มาหารด้วย i

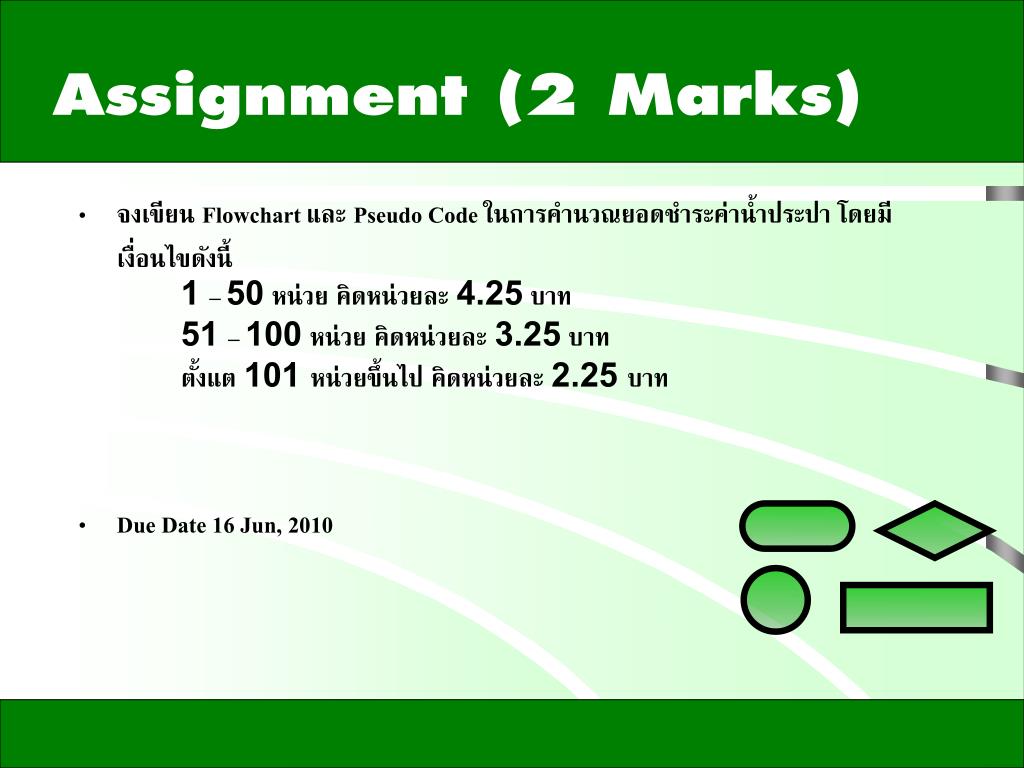

  20. Assignment (2 Marks) • จงเขียน Flowchart และ Pseudo Code ในการคำนวณยอดชำระค่าน้ำประปา โดยมีเงื่อนไขดังนี้1 – 50 หน่วย คิดหน่วยละ 4.25 บาท51 – 100 หน่วย คิดหน่วยละ 3.25 บาทตั้งแต 101 หน่วยขึ้นไป คิดหน่วยละ 2.25 บาท • Due Date 16 Jun, 2010
