slide1

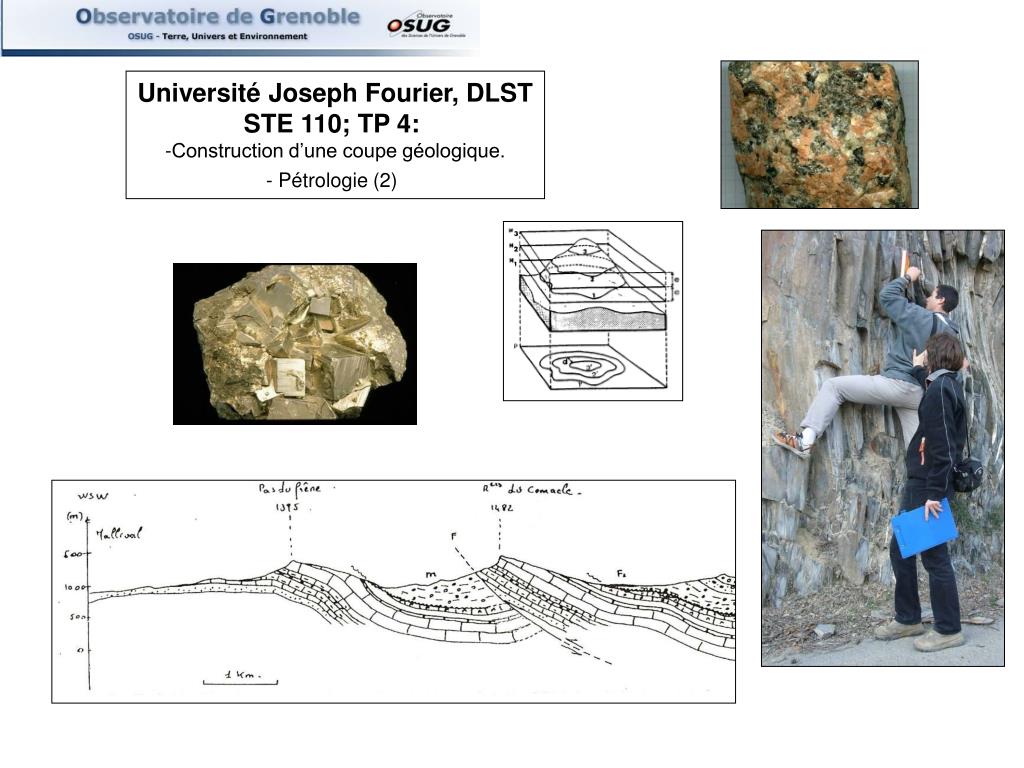

Université Joseph Fourier, DLST

  • STE 110; TP 4:
  • Construction d’une coupe géologique.
  • - Pétrologie (2)

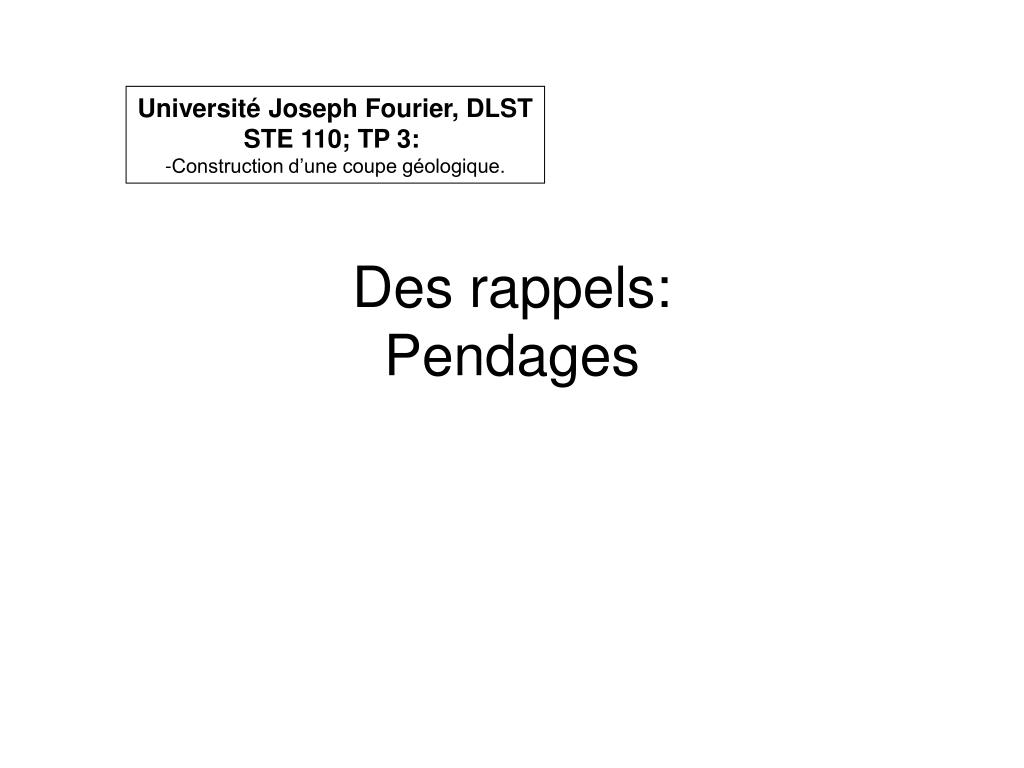

des rappels pendages

Université Joseph Fourier, DLST

  • STE 110; TP 3:
  • Construction d’une coupe géologique.

Des rappels:Pendages

pendage horizontal
Pendage horizontal

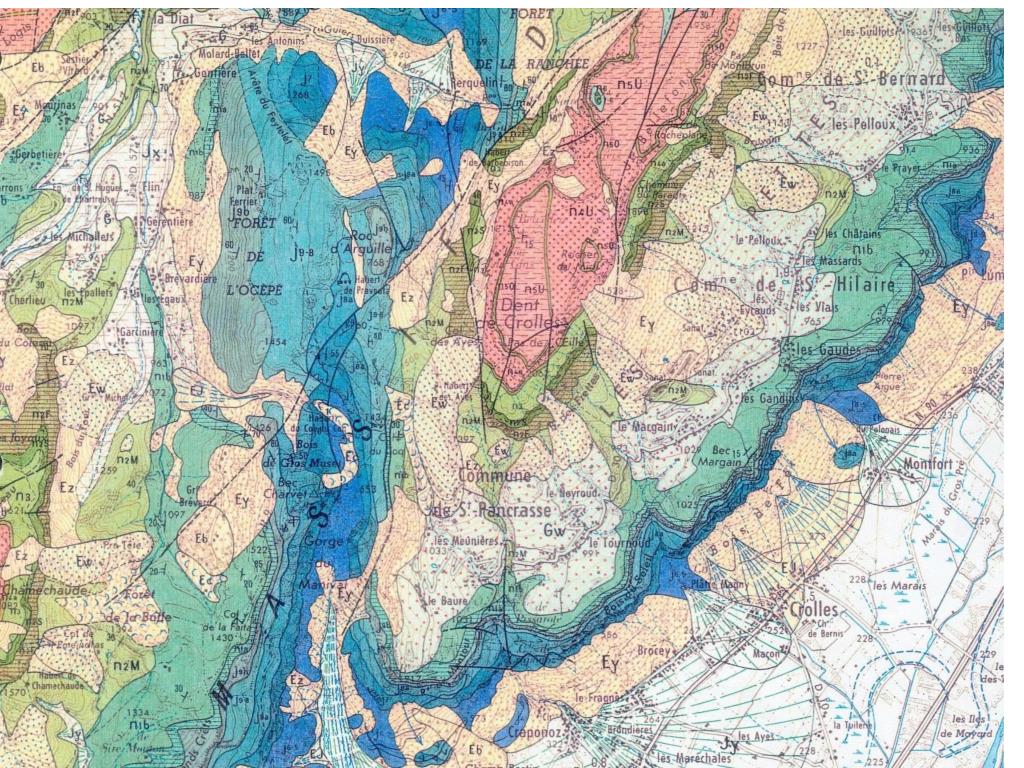

Carte géologique

Bloc diagramme

pendage vertical

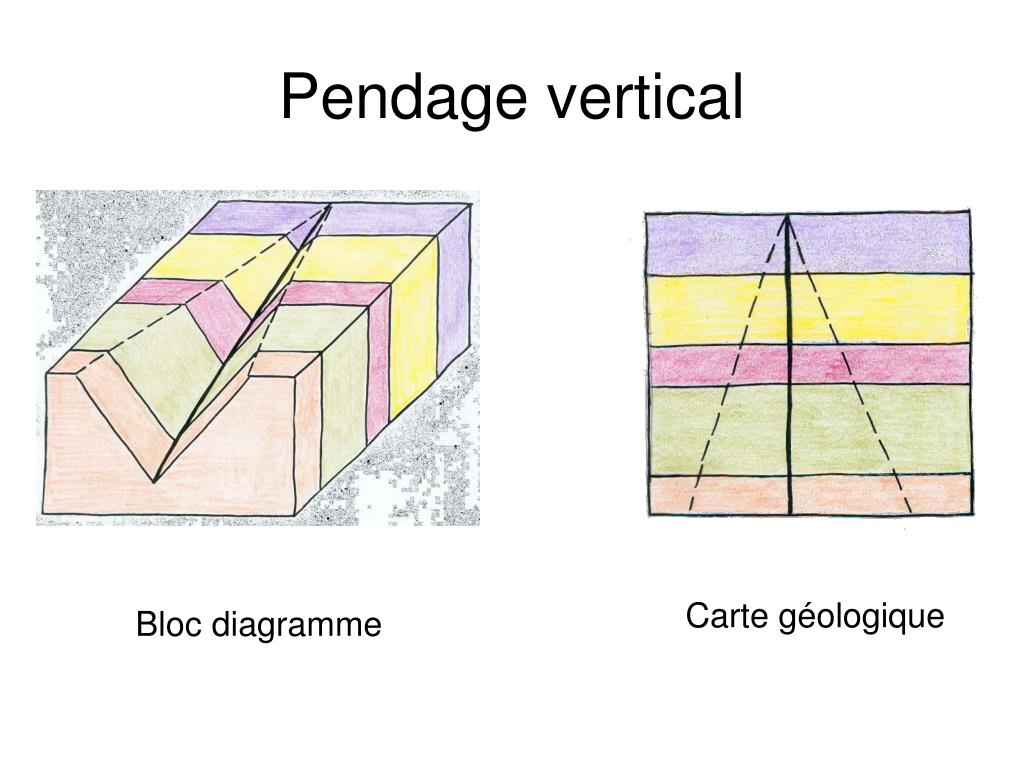

Pendage vertical

Carte géologique

Bloc diagramme

structure monoclinale

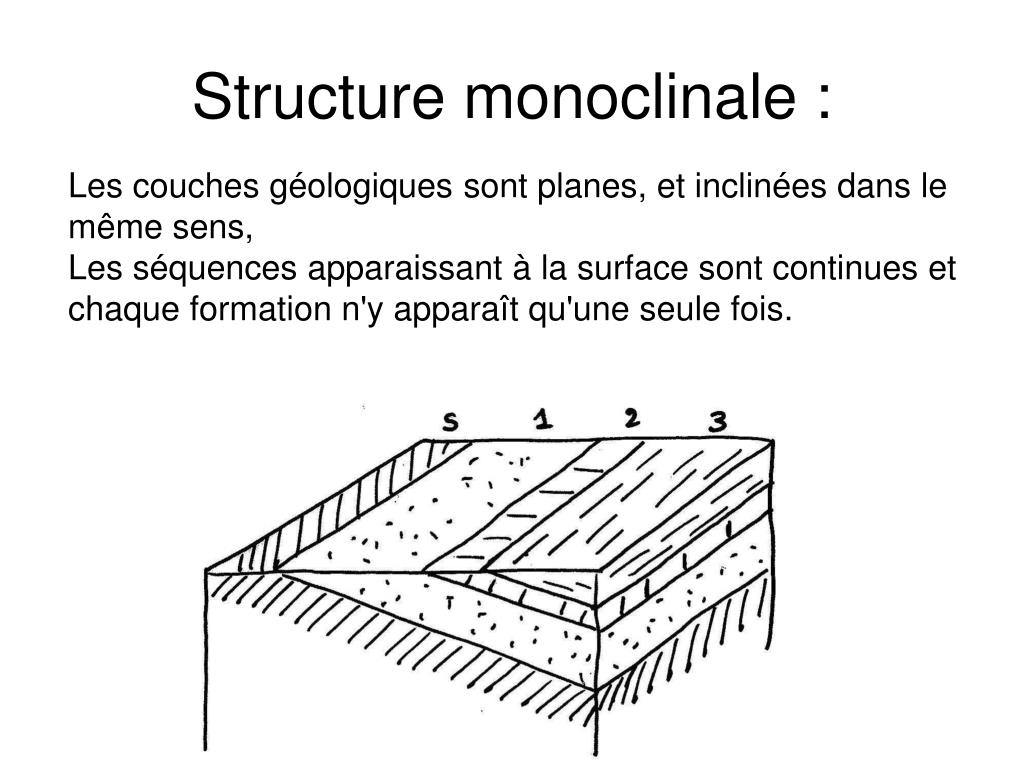

Structure monoclinale :

Les couches géologiques sont planes, et inclinées dans le même sens,

Les séquences apparaissant à la surface sont continues et

chaque formation n'y apparaît qu'une seule fois.

structure pliss e

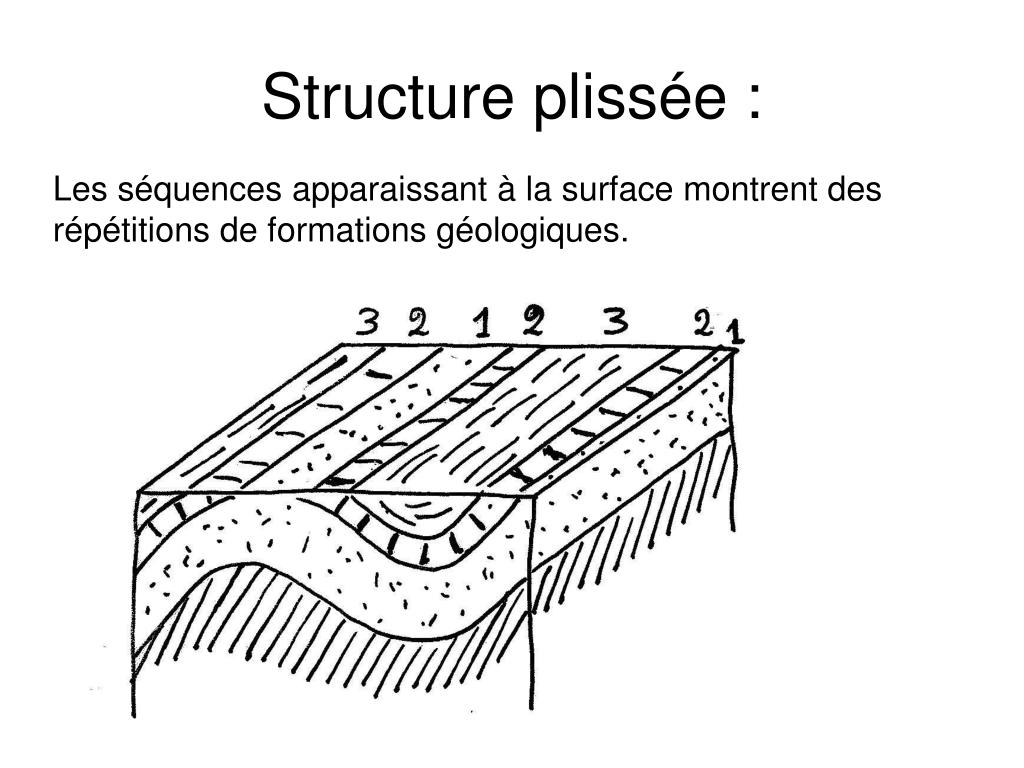

Structure plissée :

Les séquences apparaissant à la surface montrent des répétitions de formations géologiques.

principe de continuit

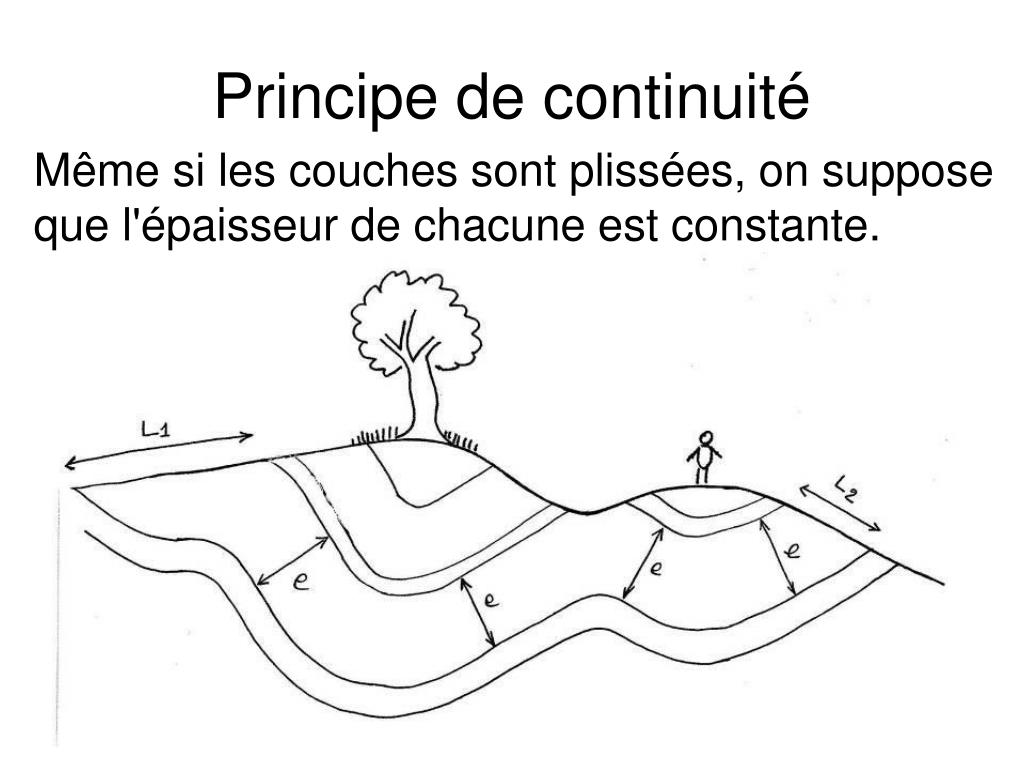

Principe de continuité

Même si les couches sont plissées, on suppose que l'épaisseur de chacune est constante.

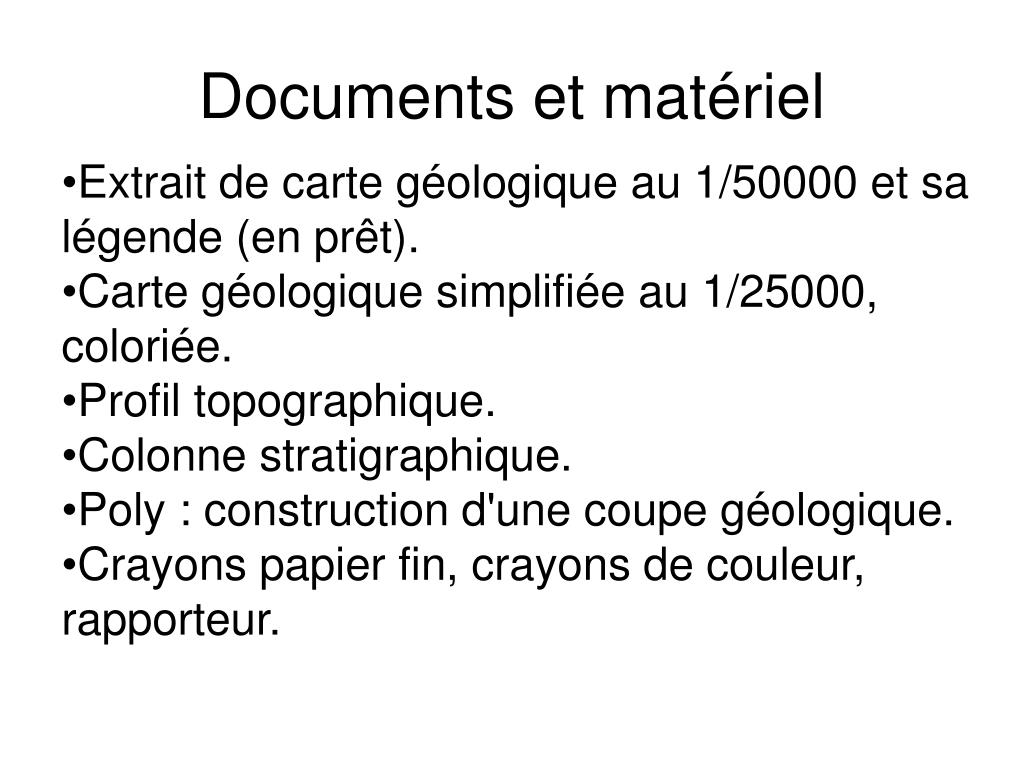

documents et mat riel
Documents et matériel
  • Extrait de carte géologique au 1/50000 et sa légende (en prêt).

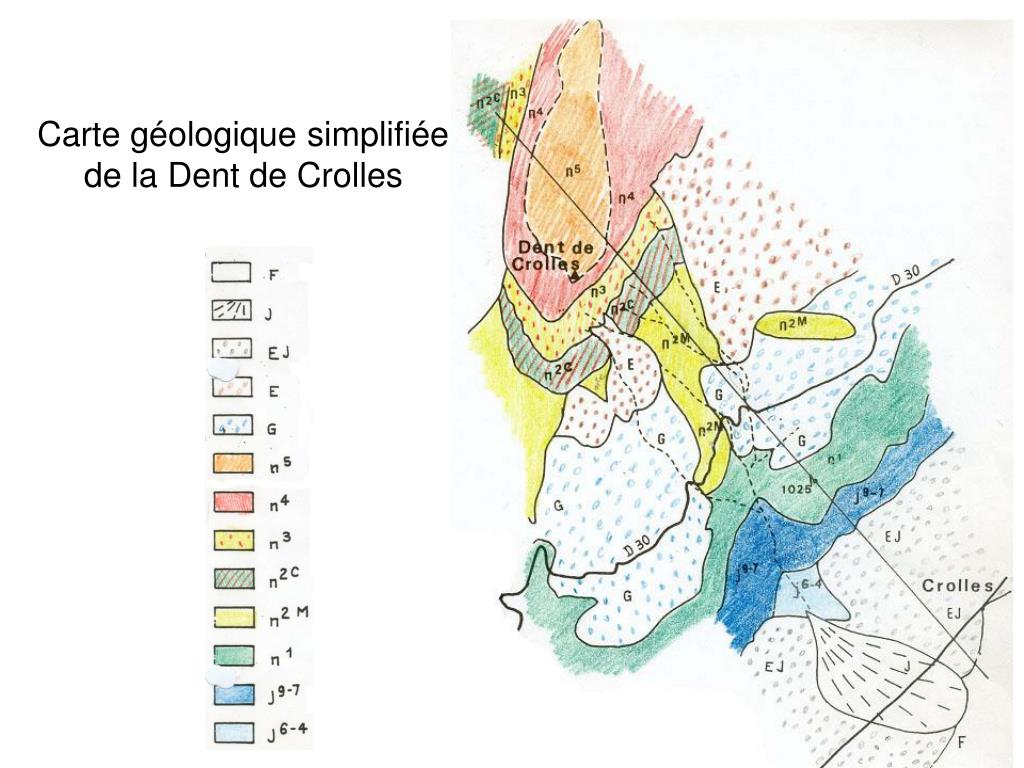

  • Carte géologique simplifiée au 1/25000, coloriée.

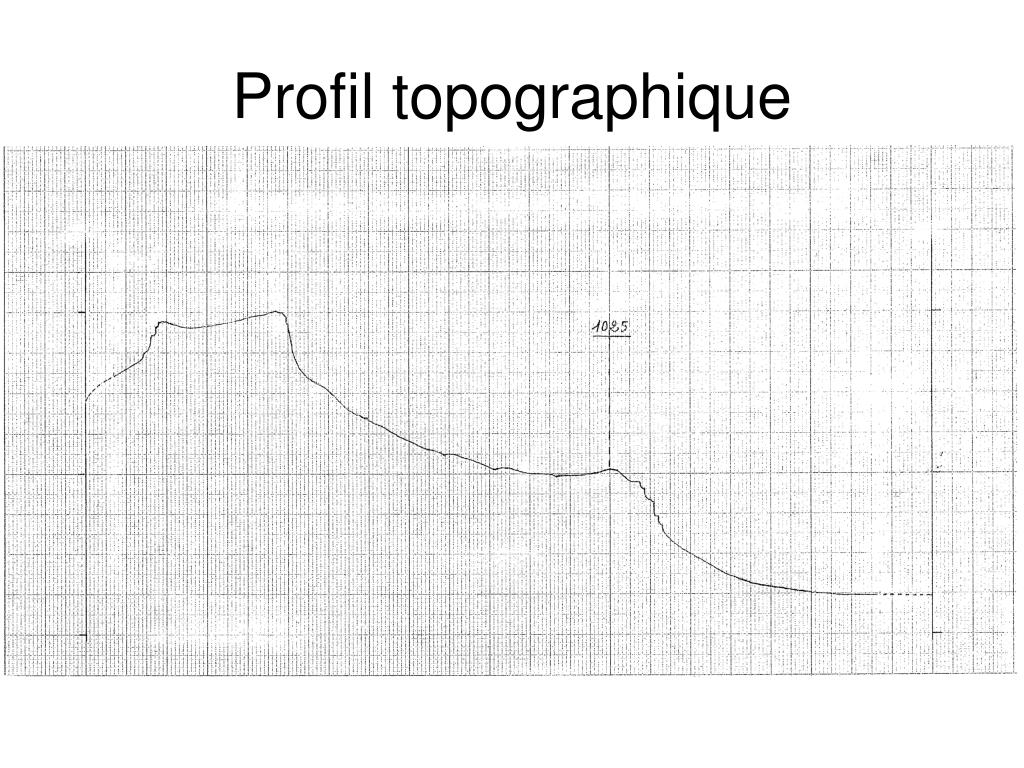

  • Profil topographique.
  • Colonne stratigraphique.
  • Poly : construction d'une coupe géologique.
  • Crayons papier fin, crayons de couleur, rapporteur.
quelques indications pour r aliser la coupe

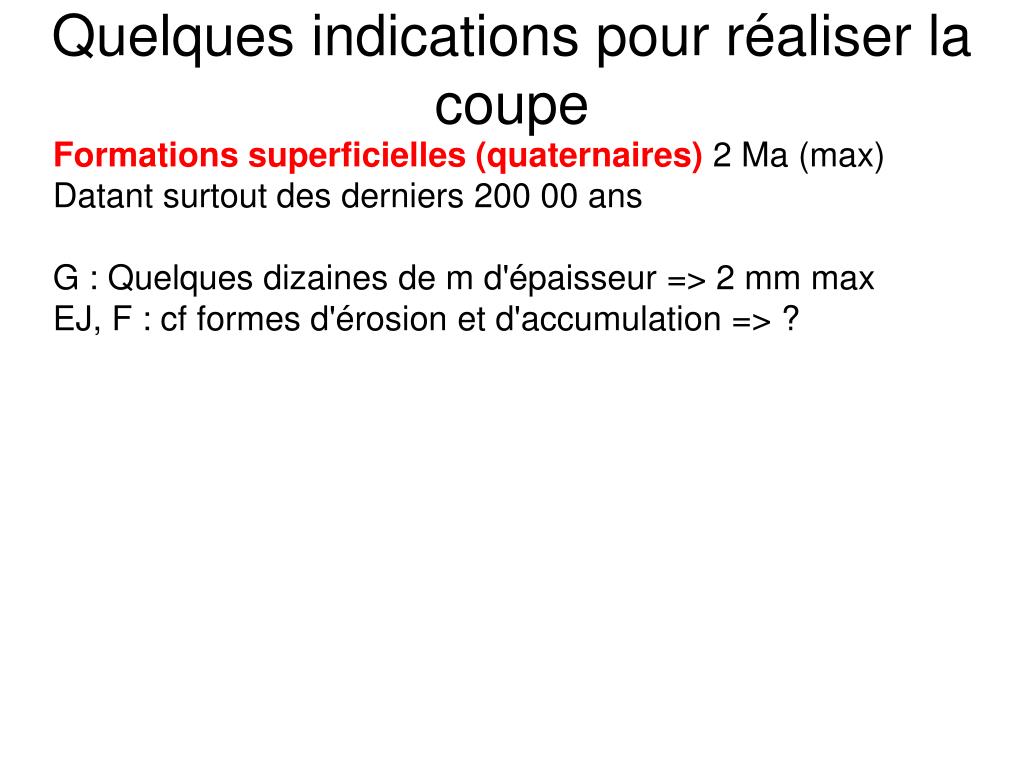

Quelques indications pour réaliser la coupe

Formations superficielles (quaternaires) 2 Ma (max)

Datant surtout des derniers 200 00 ans

G : Quelques dizaines de m d'épaisseur => 2 mm max

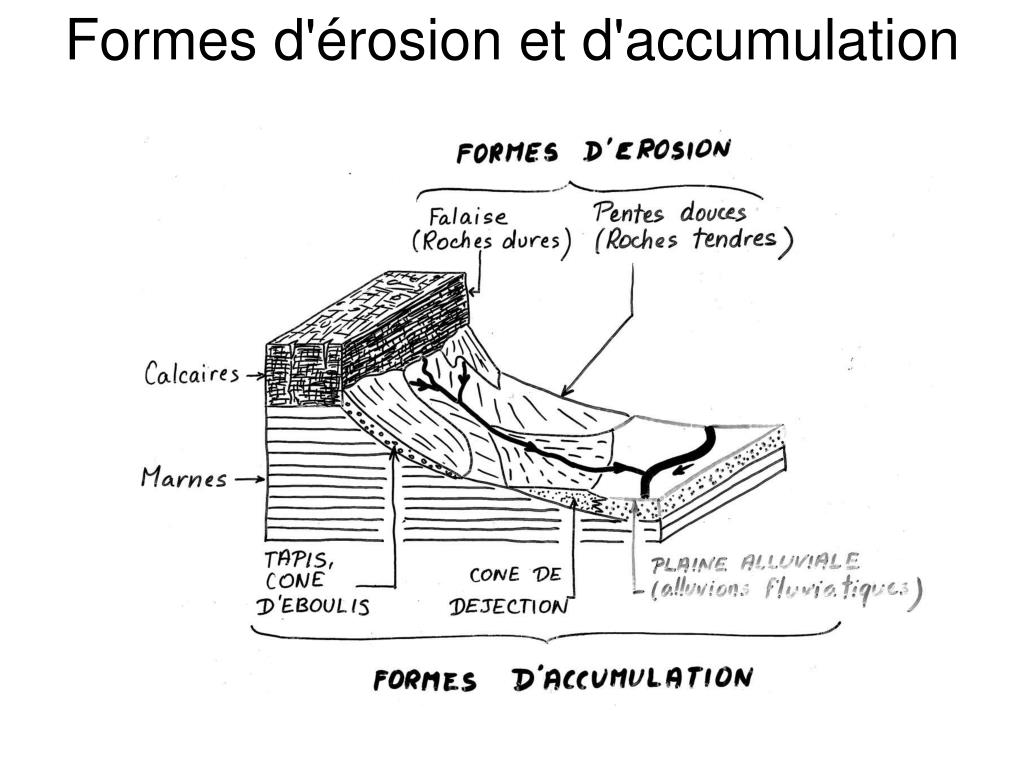

EJ, F : cf formes d'érosion et d'accumulation => ?

quelques indications pour r aliser la coupe19
Quelques indications pour réaliser la coupe

Formations superficielles (quaternaires) 2 MA

G : Quelques dizaines de m d'épaisseur => 2 mm max

EJ, F : cf formes d'érosion et d'accumulation => ?

Formations "en place" (jurassiques)

Roches dures => falaises + éboulis

Roches tendres => pentes douces

  • Pendages
  • A rechercher sur la carte géologique au 1/50000
  • Les reporter sur la carte géologique simplifiée
  • Puis en faire usage sur la coupe
quelques indications pour r aliser la coupe21

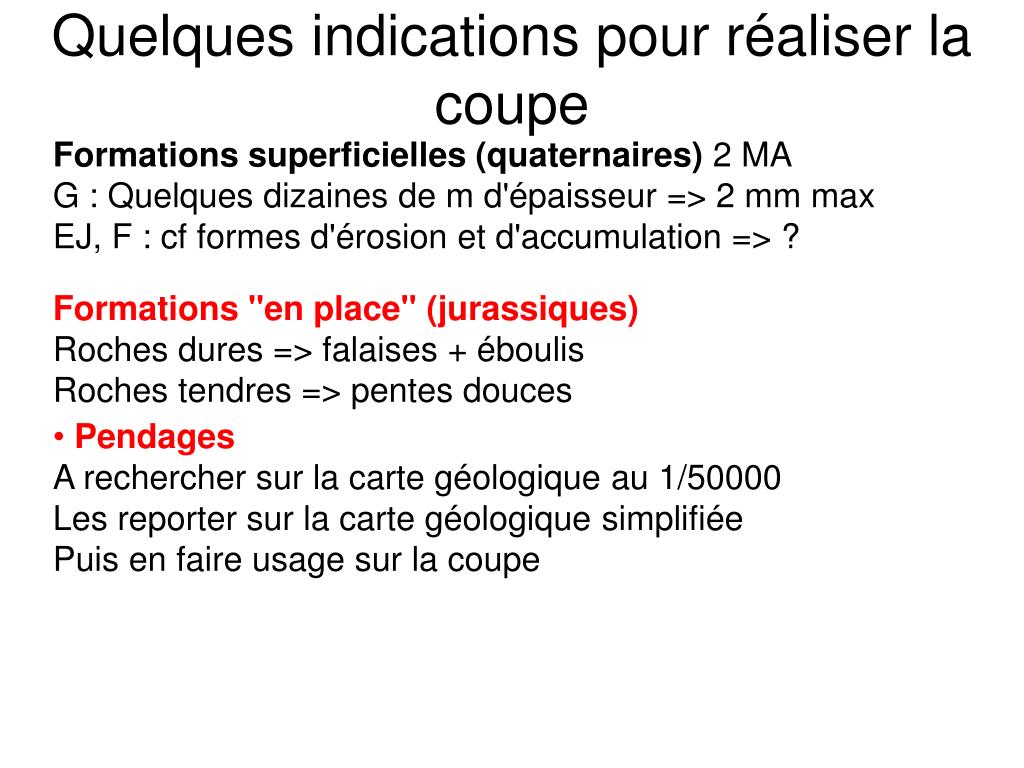

Quelques indications pour réaliser la coupe

Formations superficielles (quaternaires) 2 MA

G : Quelques dizaines de m d'épaisseur => 2 mm max

EJ, F : cf formes d'érosion et d'accumulation => ?

Formations "en place" (jurassiques)

Roches dures => falaises + éboulis

Roches tendres => pentes douces

  • Pendages
  • A rechercher sur la carte géologique au 1/50000
  • Les reporter sur la carte géologique simplifiée
  • Puis en faire usage sur la coupe
  • Epaisseurs : voir colonne stratigraphique

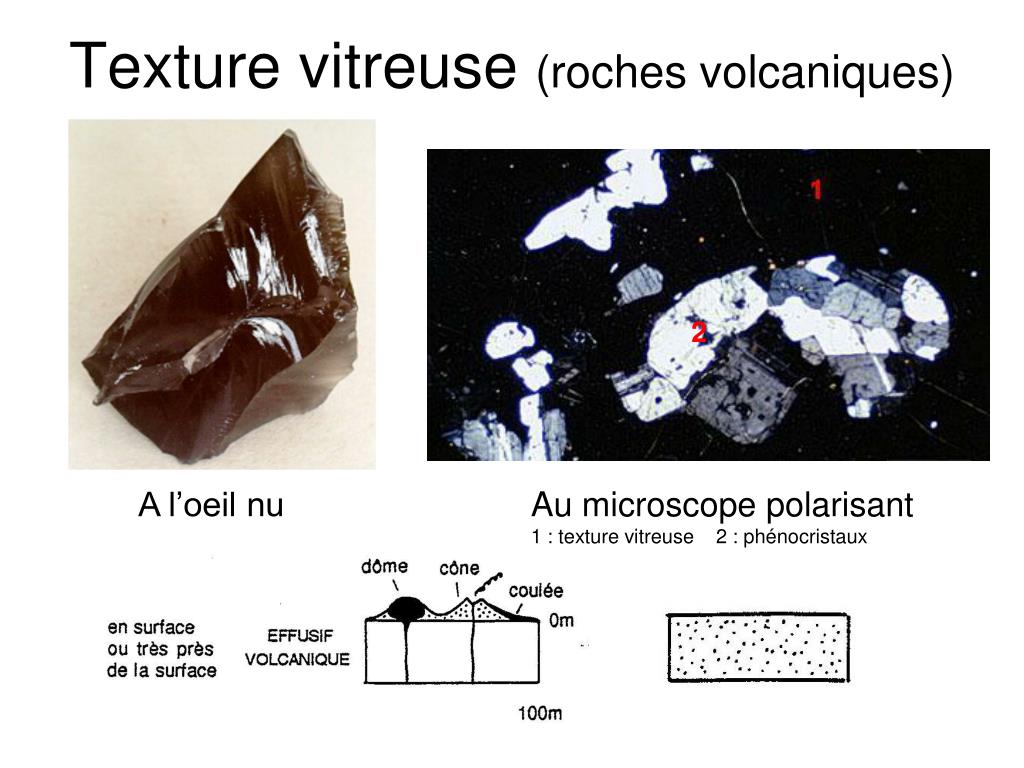

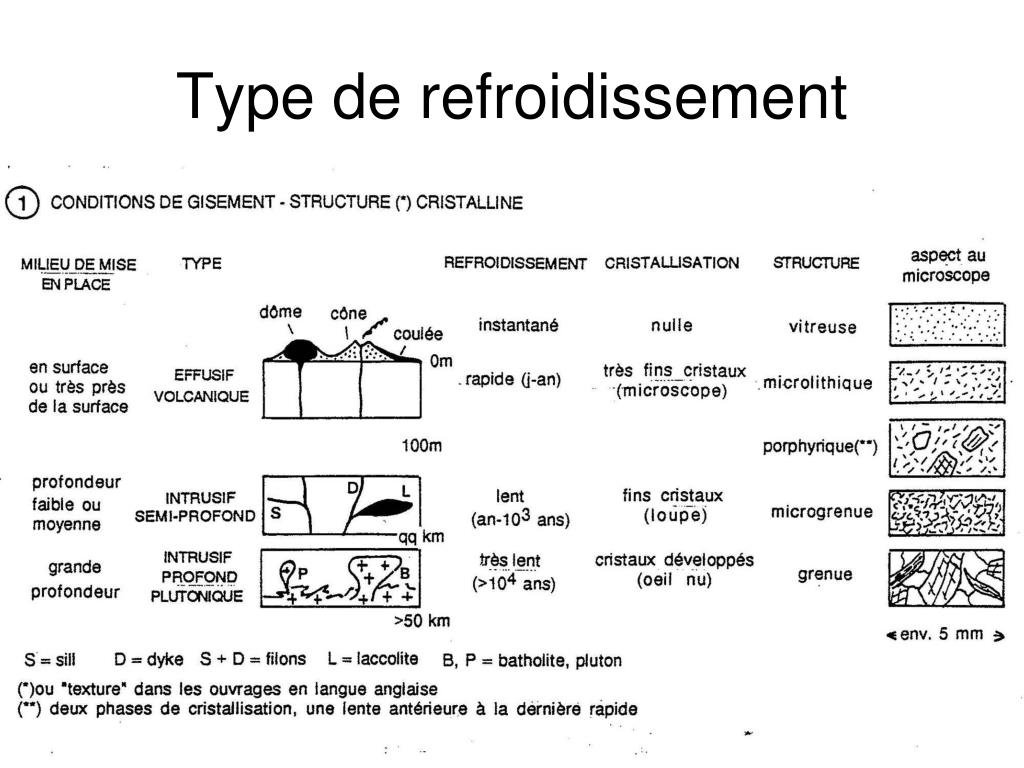

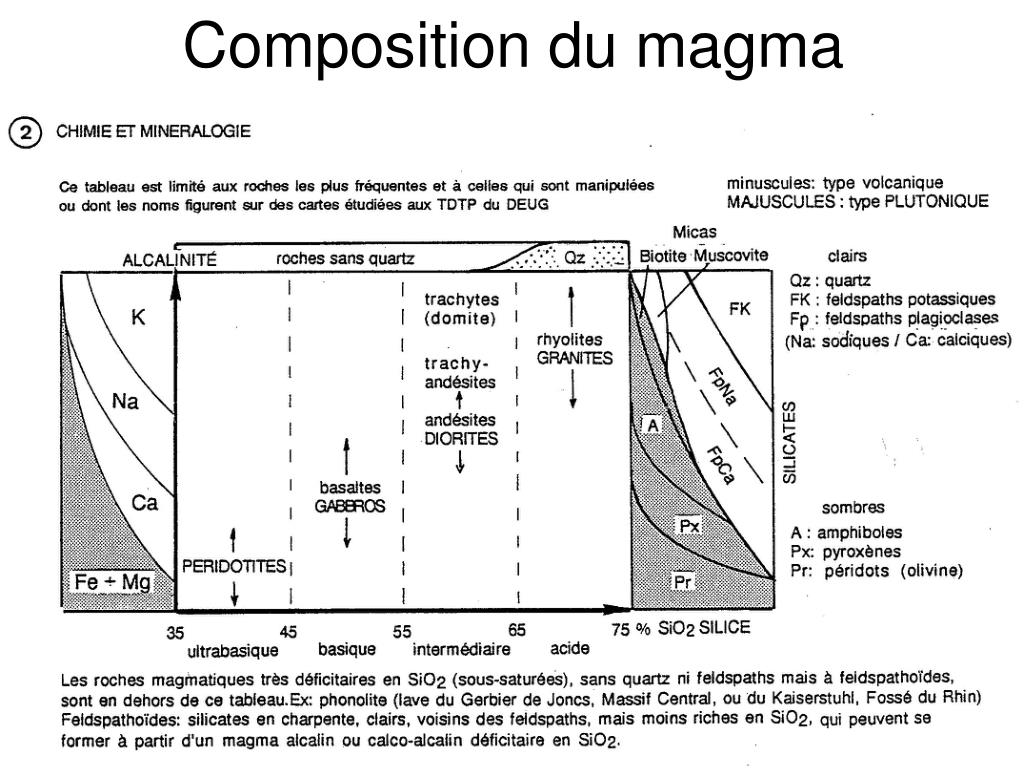

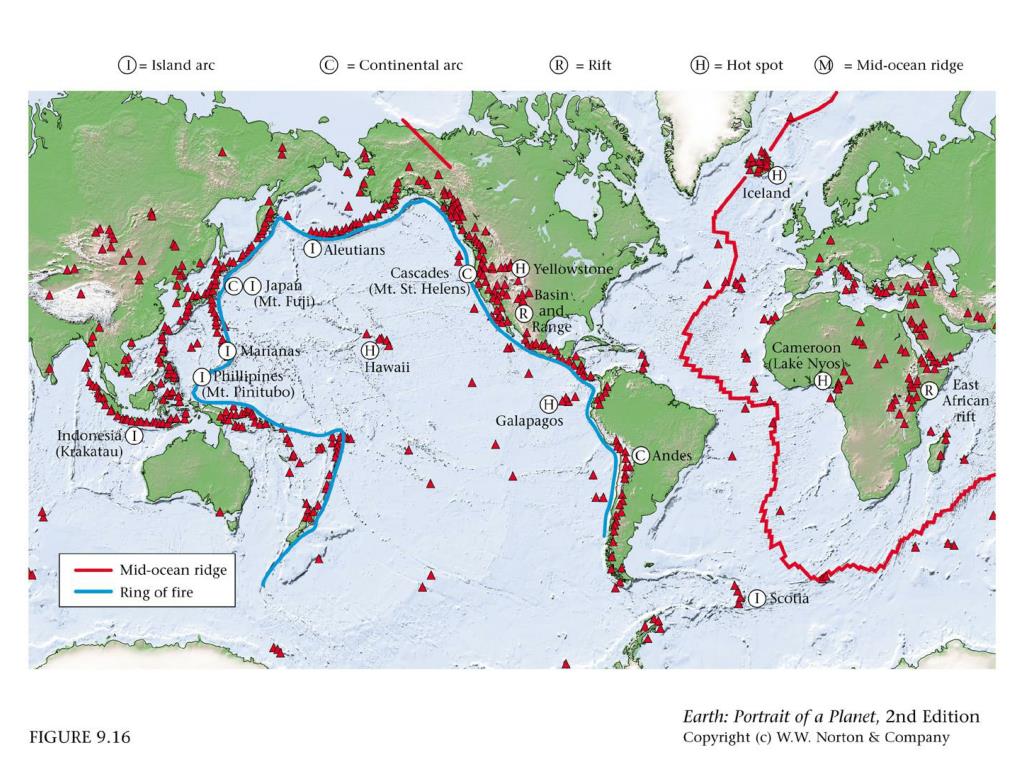

texture vitreuse roches volcaniques
Texture vitreuse (roches volcaniques)

2

A l’oeil nu

Au microscope polarisant

1 : texture vitreuse 2 : phénocristaux

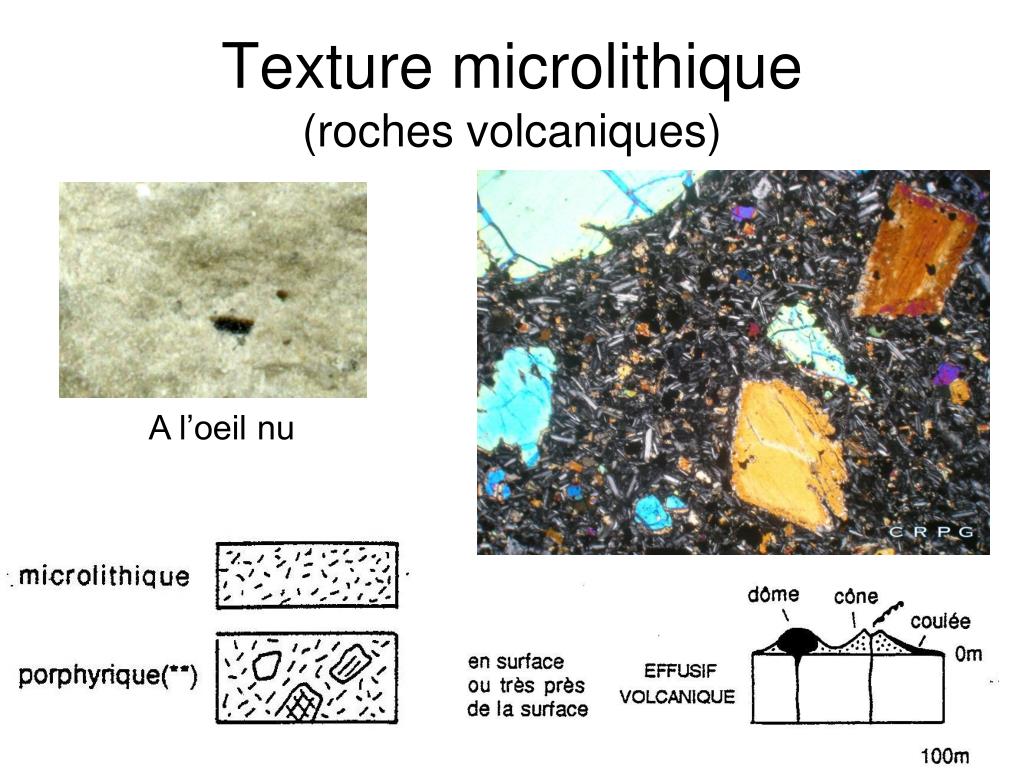

texture microlithique roches volcaniques
Texture microlithique (roches volcaniques)

A l’oeil nu

Au microscope polarisant

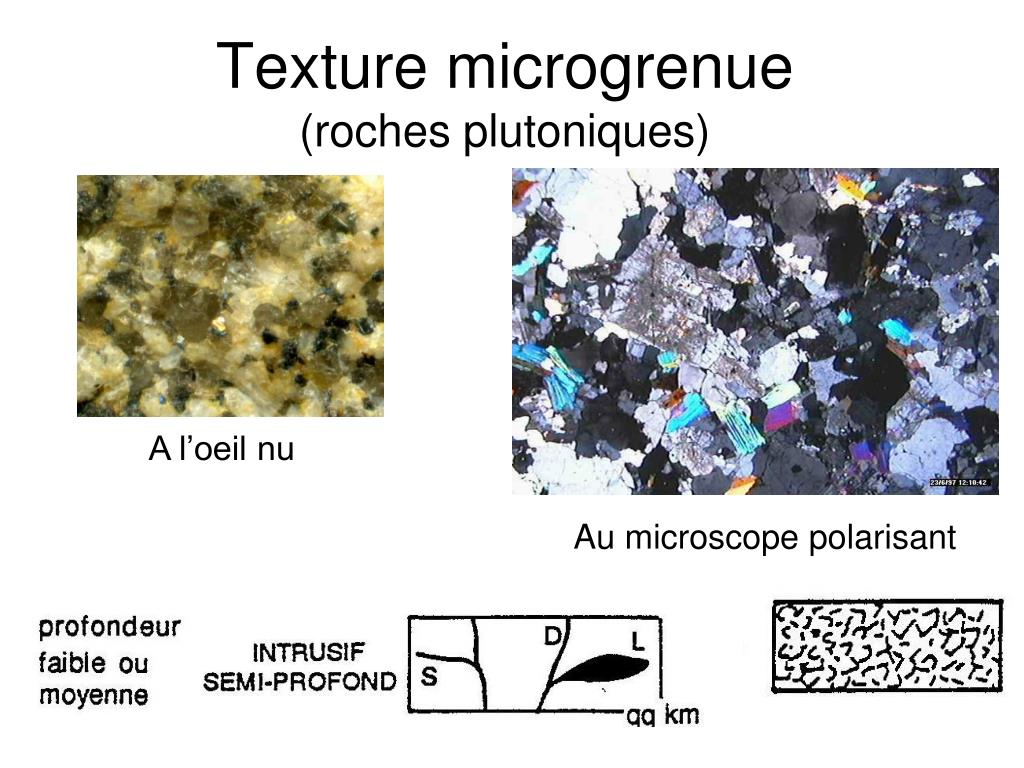

texture microgrenue roches plutoniques
Texture microgrenue(roches plutoniques)

A l’oeil nu

Au microscope polarisant

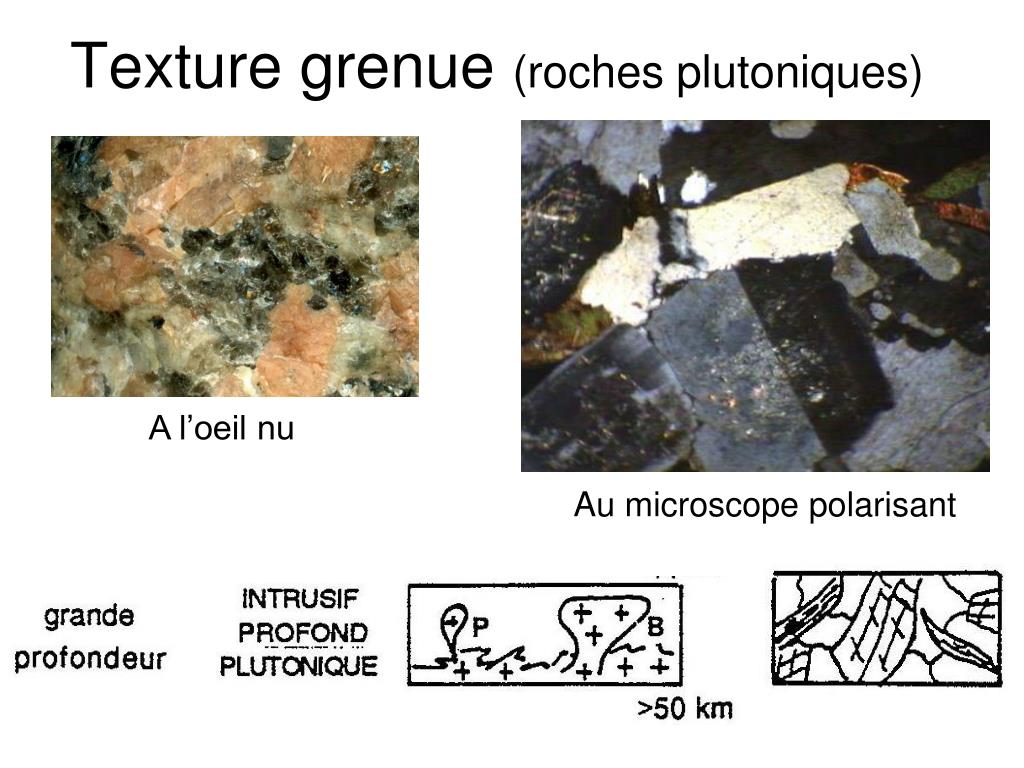

texture grenue roches plutoniques

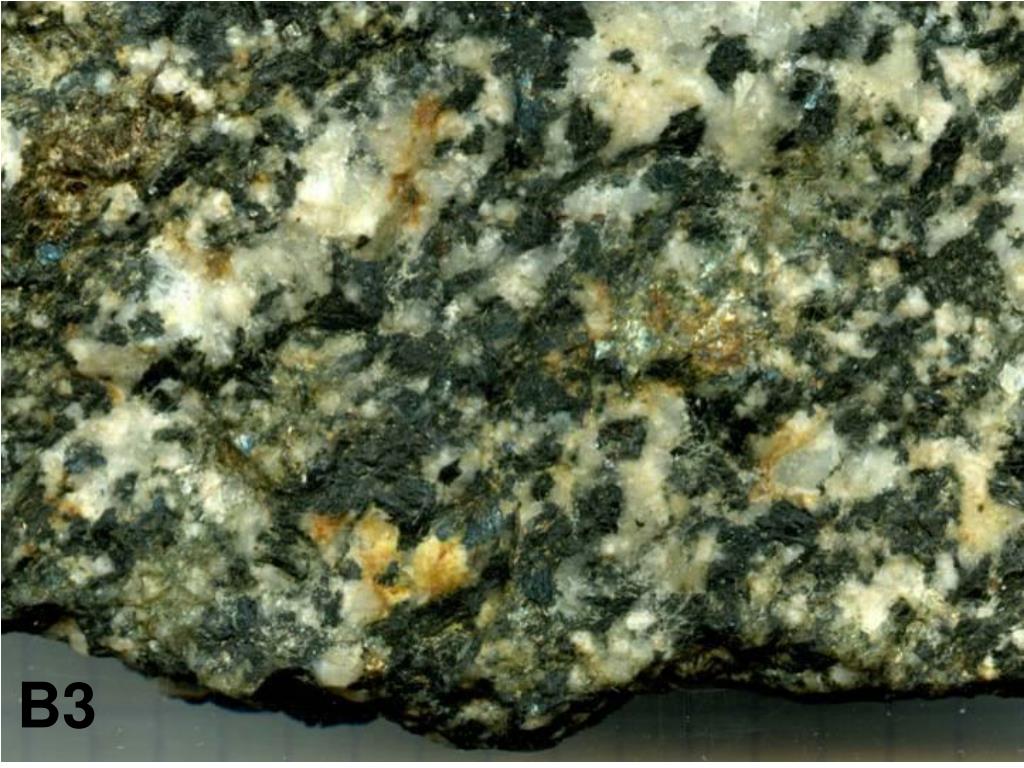

Texture grenue (roches plutoniques)

A l’oeil nu

Au microscope polarisant

exercice

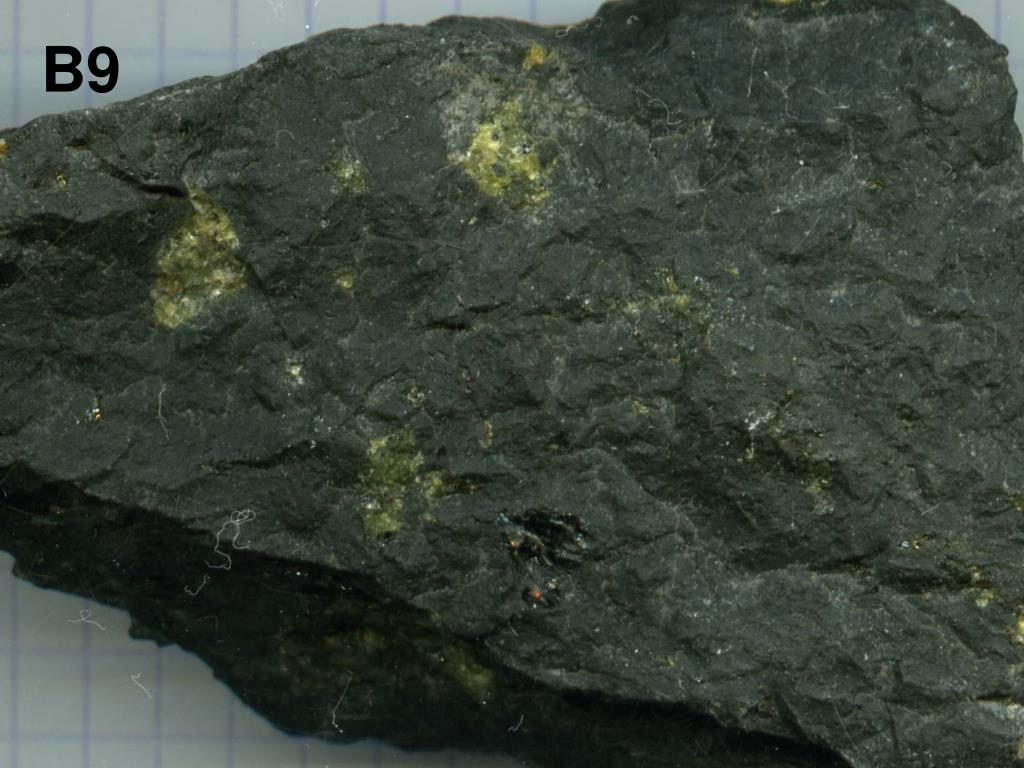

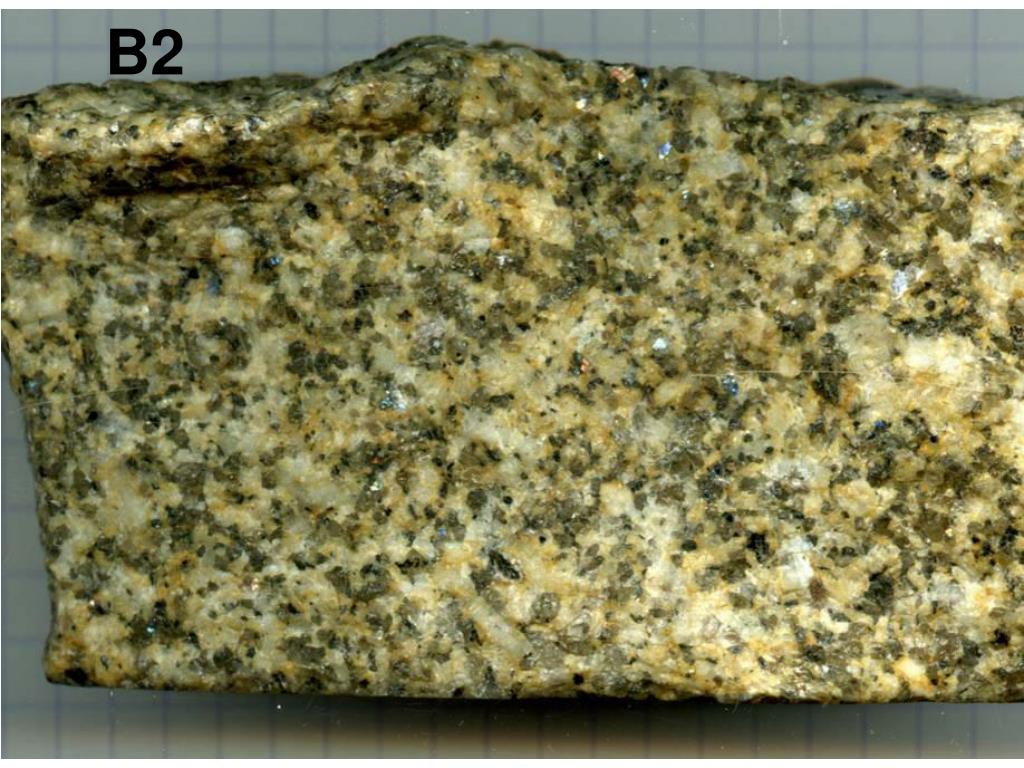

Exercice

Séparez les roches à texture grenue des autres

Faites une identification raisonnée des roches de votre plateau
