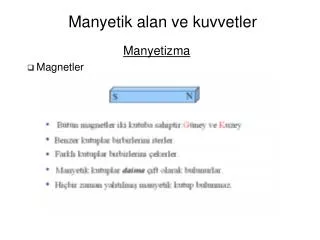

manyetizma

S

N

S

N

S

N

  • Manyetik kutuplar

Belki elektrik yükler gibi manyetik yüklerde vardır.

Bunun gibi bir varlık ,manyetik kutup olarak adlandırılır. (yada manyetik yükler).

Bu manyetik yükü nasıl izole edersiniz?

Bir kalıp magneti yarıdan kesmeyi deneyelim:

Manyetizma

Bir tek elektronbile bir manyetik “dipol”e sahiptir!

  • Manyetik kutupların varlığı yönündeki çoğu araştırmalar elektrik yükünün kuantumlanmasını(QM sistemi içinde) açıklayabilmektedir(Dirac tartışması)
  • Hiçbir kutup bulunamadı:
manyetizma1

Çekirdek etrafındaki elektronların orbitalleri

elektronların “spin” gerçeği (çok önemli etki)

  • Manyetik alan kaynağı
  • Şayet manyetik yük yoksa manyetik alan kaynağı nedir?
  • Cevap : Hareketli elektrik yükü!
    • Örneğin, Silindiri çevreleyen teldeki akım (solenoit) kalıp magnettekine çok benzer bir alan üretir.
  • Bu yüzden, kalıp magnet tarafından üretilen alan kaynağını anlamak, bulk madde içerisinde atomik seviyelerdeki akımı anlamakta yatar.

Manyetizma

manyetizma3

Manyetik alan

Manyetizma

manyetizma5

Manyetik kuvvet

Manyetik kuvvetlerin bileşenleri

Manyetizma

manyetizma6

B

B

B

x x x x x x

x x x x x x

x x x x x x

® ® ® ® ®

® ® ® ® ®

­ ­ ­ ­ ­ ­ ­ ­

­ ­ ­ ­ ­ ­ ­ ­

v

v

v

´

q

q

q

F

F = 0

F

  • Manyetik kuvvet

Manyetik kuvvet

Manyetizma

manyetizma7

Manyetik kuvvet

Manyetik alanın birimleri

Manyetizma

manyetizma8

Manyetik kuvvet

Manyetik kuvvet ve Elektrik kuvvet karşılaştırması

Manyetizma

manyetik alan izgileri ve ak

Manyetik alan çizgileri

Manyetik alan çizgilerive Akı

slide14

Manyetik alan çizgilerive Akı

  • Manyetik alan çizgileri
slide15

Bir elektrik dipolün elektrik alan çizgileri

Bir kalıp magnetin manyetik alan çizgileri

Manyetik alan çizgilerive Akı

  • Manyetik alan çizgileri
slide16

Manyetik alan çizgilerive Akı

  • Manyetik alan çizgileri
slide17

Manyetik alan çizgilerive Akı

  • Manyetik alan çizgileri
slide18

B

A alanı

B

B

Manyetik alan çizgilerive Akı

  • Manyetik akı

Bir yüzeyden geçen manyetik akı

slide19

Manyetik alan çizgilerive Akı

  • Manyetik akı

Birimler:

  • Manyetizma için Gauss yasası

Hiçbir manyetik kutup gözlenmedi!

slide20

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 1: Manyetik alana dik hız

υ B ye dik

Parçacık B ye dik düzlemdeki bir yörüngede sabit υhızında hareket eder

F/m = amerkezcil ivmeyi verir, böylece

slide22

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 1: Manyetik alana dik hız

Hız seçici

slide23

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 1: Manyetik alana dik hız

Kütle spektrometresi

slide24

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 1: Manyetik alana dik hız

Kütle spektrometresi

slide25

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 1: Manyetik alana dik hız

Kütle spektrometresi

slide26

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 1:Manyetik alana dik hız

Kütle spektrometresi

slide27

Bir manyetik alandaki yüklü parçacıkların hareketi

  • Durum 2:Genel durum

υ B ile herhangi bir açı yapmışsa.

υyi iki bileşene ayırmakla başlayalım

slide29

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet
slide30

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet
slide31

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet
slide32

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 1
slide33

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 1
slide34

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 1
slide35

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 1
slide36

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 1
slide37

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 2
slide38

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 2
slide39

Akım taşıyan bir iletken üzerindeki manyetik kuvvet

  • Bir akım (düz tel ) üzerindeki manyetik kuvvet: Örnek 2
slide40

Bir akım ilmeği üzerindeki kuvvet ve tork

  • Manyetik alana paralel ilmek düzlemi
slide42

Bir akım ilmeği üzerindeki kuvvet ve tork

  • İlmek düzlemi ve manyetik moment
slide43

Bir akım ilmeği üzerindeki kuvvet ve tork

  • İlmek düzlemi : ManyetikMoment
slide44

Bir akım ilmeği üzerindeki kuvvet ve tork

  • İlmek düzlemi : Manyetik moment

Benzer manyetik dipol moment formülüherhangi bir şekildeki düzlemsel ilmek için geçerlidir.

Herhangi bir böyle ilmekşekildeki gibi birbirine geçmiş dikdörtgenler ile doldurulabilir.Herbir alt ilmekNIakımı taşımak için yapılmıştır.Şimdi bütün iç tellerin sıfır akım taşıdığını ve sonucun olmadığını göreceksiniz. Buna rağmen her bir alt ilmek, alanıyla orantılı μ ye sahiptir.

slide45

Bir akım ilmeği üzerindeki kuvvet ve tork

  • Bir manyetik dipolün potansiyel enerjisi
slide46

Artan akımla

  • μ=I • Areaartar
  • Bdolay tork artar
  • İbre açısı artar

Azalan akımla

  • μazalır
  • Bdolayı tork azalır
  • İbre açısı azalır

Uygulamalar

  • Galvanometre

Bir akım ilmeği üzerinde bir tork oluşturabilen bir magneti göz önüne alalım – alan ile ilmeğin “dipol moment” leri sıralanır.

  • Bu resimdeilmek (ve böylece ibre) saat yönünde dönmek istemektedir.
  • Sıçrama,zıt yönde bir tork meydana getirir.
  • İbre denge pozisyonunda kalacaktır.
slide47

Uygulamalar

  • Motor

Hafifçe ilmek eğilir

Manyetik torktan dolayı yenilenen kuvvet

Titreşimler

Şimdi ilmeğin manyetik momenti gibi dönen akım da B ile yönlenir

μile Bters yönlenene kadar ilmek çevresinde eğilmeye devam eder.

Akım ters döner

Manyetik tork ilmeğe ters tepki verir.

Sabit durumdaki dönüş devam eder.

slide48

Uygulamalar

  • Motor (cont’d)
slide49

VS I

t

Uygulamalar

  • Motor
  • Daha da iyi bir şekilde
  • Her yarım dönüşte akım değişik yönlere sahip olur.
  • Tork tüm zamanda hareket eder.
  • İlmekteki akımı değiştirmek için iki yol:
    • Sabit bir voltaj kullanılır, fakat devre değişir (örneğin, her yarım dönme bağlantısı kırılır)
    •  DC motorları
    • 2. Akım sabit tutulur, kaynak voltajı salınır.
  • AC motorları
slide50

Uygulamalar

Yükler toplanır

  • Hall etkisi

-

-

-

+

+

+

Ölçülen

Hall voltajı

(Hall emk)

EHHall alanı EL= υd×B alanı ile dengeye gelinceye kadar yükler kenar kısımlarda hareket eder.Böylece

dir ve n ölçülebilir
