sistema visual

SISTEMA VISUAL

Dr. Juan Eduardo Hernández

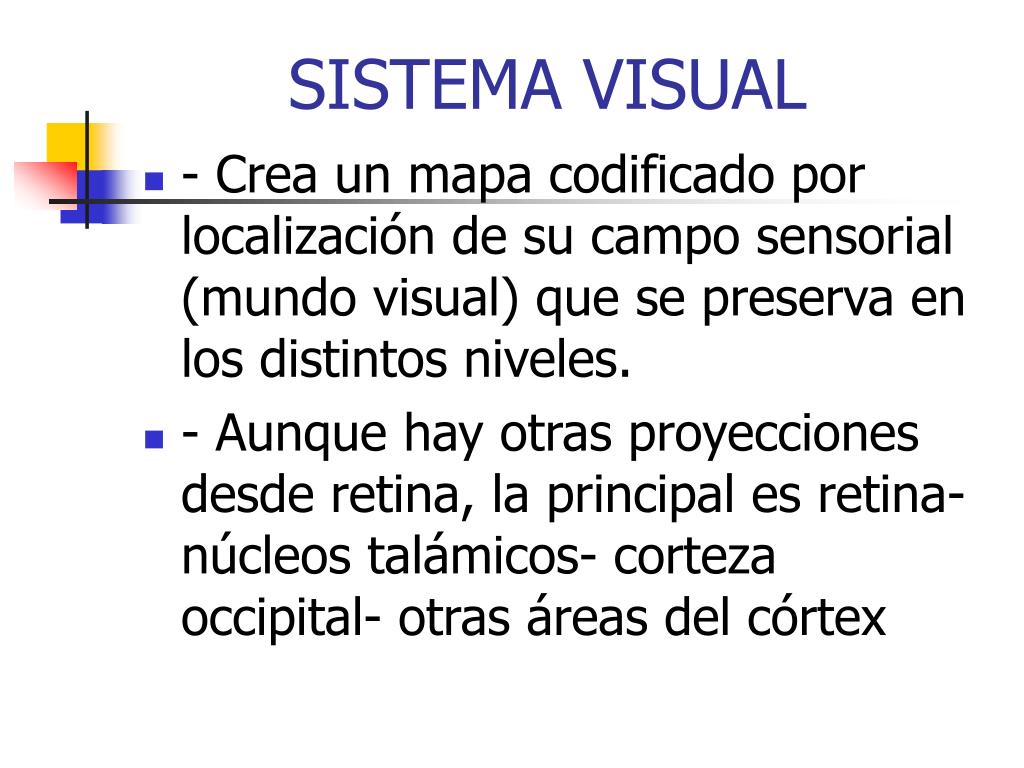

sistema visual1
SISTEMA VISUAL
  • - Crea un mapa codificado por localización de su campo sensorial (mundo visual) que se preserva en los distintos niveles.
  • - Aunque hay otras proyecciones desde retina, la principal es retina- núcleos talámicos- corteza occipital- otras áreas del córtex

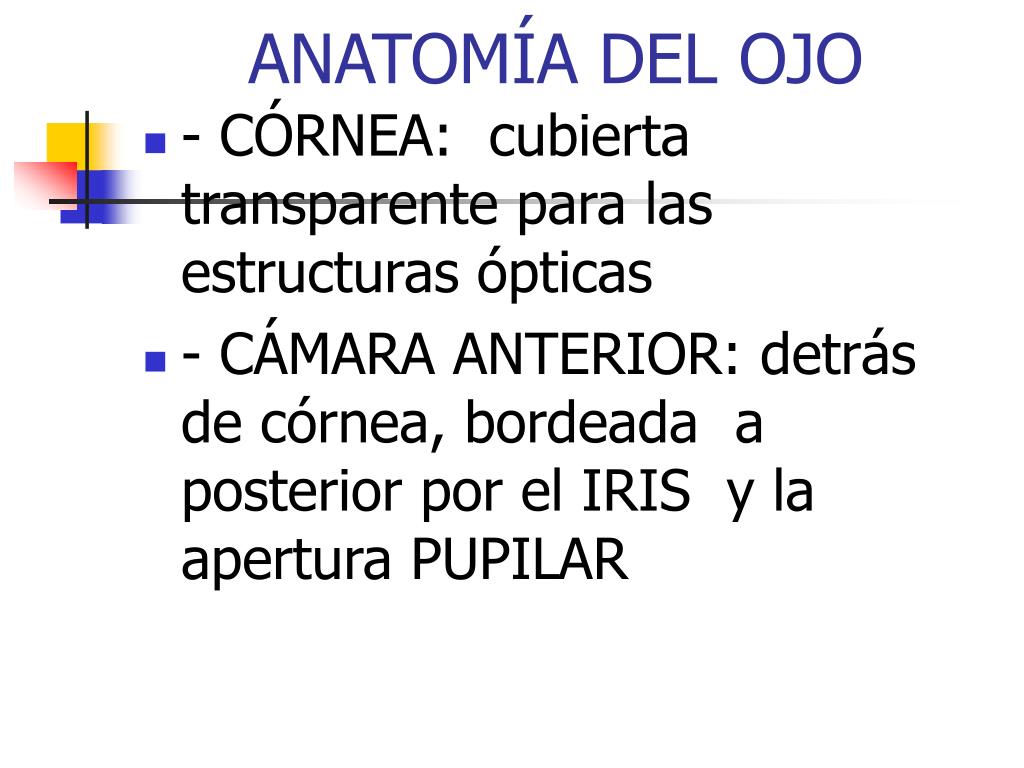

anatom a del ojo
ANATOMÍA DEL OJO
  • - CÓRNEA: cubierta transparente para las estructuras ópticas
  • - CÁMARA ANTERIOR: detrás de córnea, bordeada a posterior por el IRIS y la apertura PUPILAR

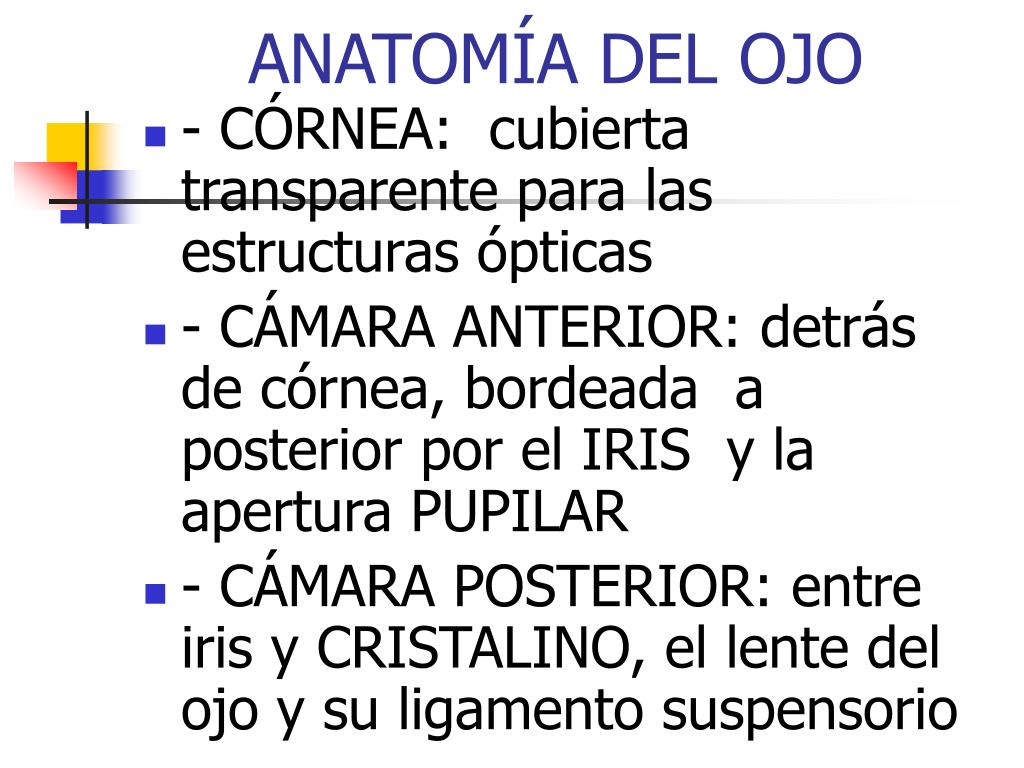

anatom a del ojo1
ANATOMÍA DEL OJO
  • - CÓRNEA: cubierta transparente para las estructuras ópticas
  • - CÁMARA ANTERIOR: detrás de córnea, bordeada a posterior por el IRIS y la apertura PUPILAR
  • - CÁMARA POSTERIOR: entre iris y CRISTALINO, el lente del ojo y su ligamento suspensorio
slide7
IRIS
  • - Estructura pigmentada justo anterior al cristalino.
  • - Su tejido conectivo, ESTROMA, tiene melanocitos y el músculo esfínter del Iris (circunferencial) y el músculo dilatador del Iris (radial)
  • -Esfínter del Iris, inervado por PARASIMPÁTICO, Dilatador del iris, inervado por SIMPÁTICO

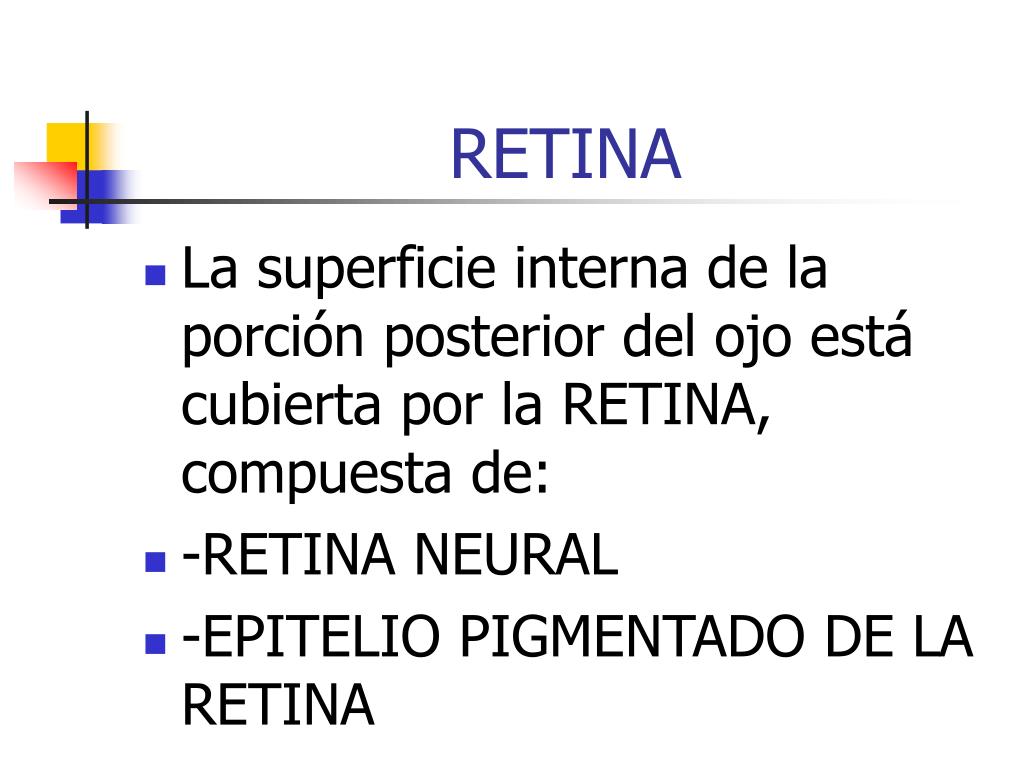

retina
RETINA
  • La superficie interna de la porción posterior del ojo está cubierta por la RETINA, compuesta de:
  • -RETINA NEURAL
  • -EPITELIO PIGMENTADO DE LA RETINA

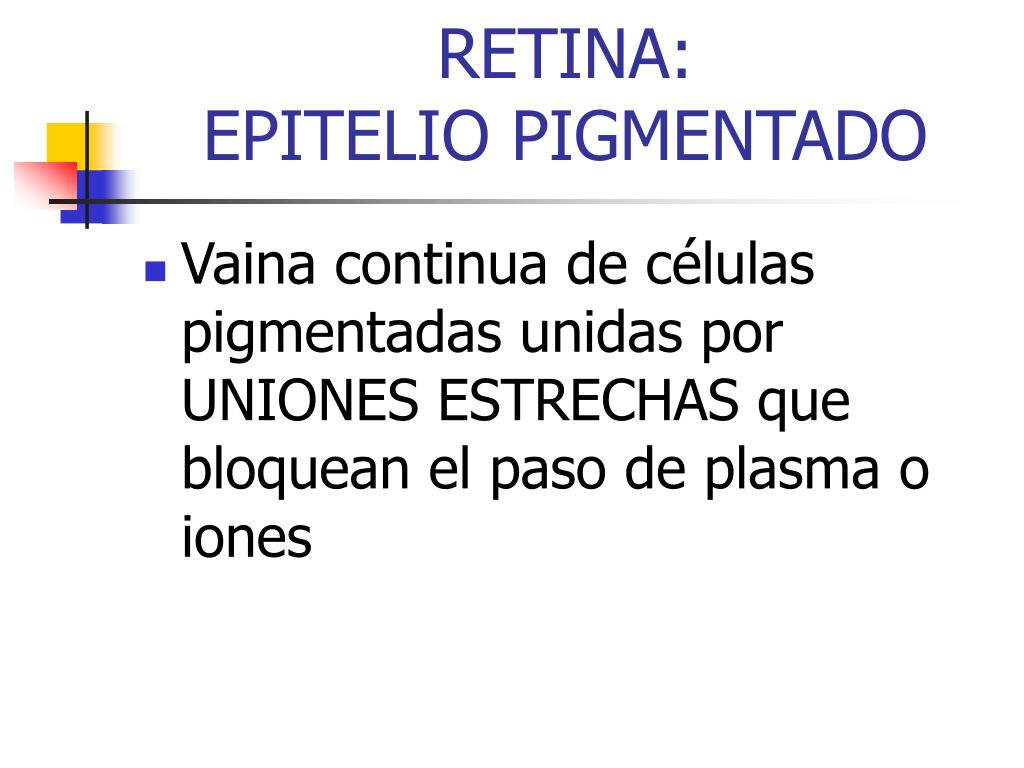

retina epitelio pigmentado
RETINA:EPITELIO PIGMENTADO
  • Vaina continua de células pigmentadas unidas por UNIONES ESTRECHAS que bloquean el paso de plasma o iones
retina epitelio pigmentado1
RETINA:EPITELIO PIGMENTADO
  • - Nutre a la retina neural
  • - Protege a los fotoreceptores de niveles potencialmente dañinos de luz
  • - Fagocitosis- mantención de la anatomía del fotoreceptor
retina epitelio pigmentado2
RETINA- EPITELIO PIGMENTADO
  • -El contacto entre EPig y Retina neural es mecánicamente débil
  • - En el DESPRENDIMIENTO DE RETINA, la retina neural se separa
  • -Como los fotoreceptores son dependientes metabólicamente de su rx con epitelio, hay compromiso de su función

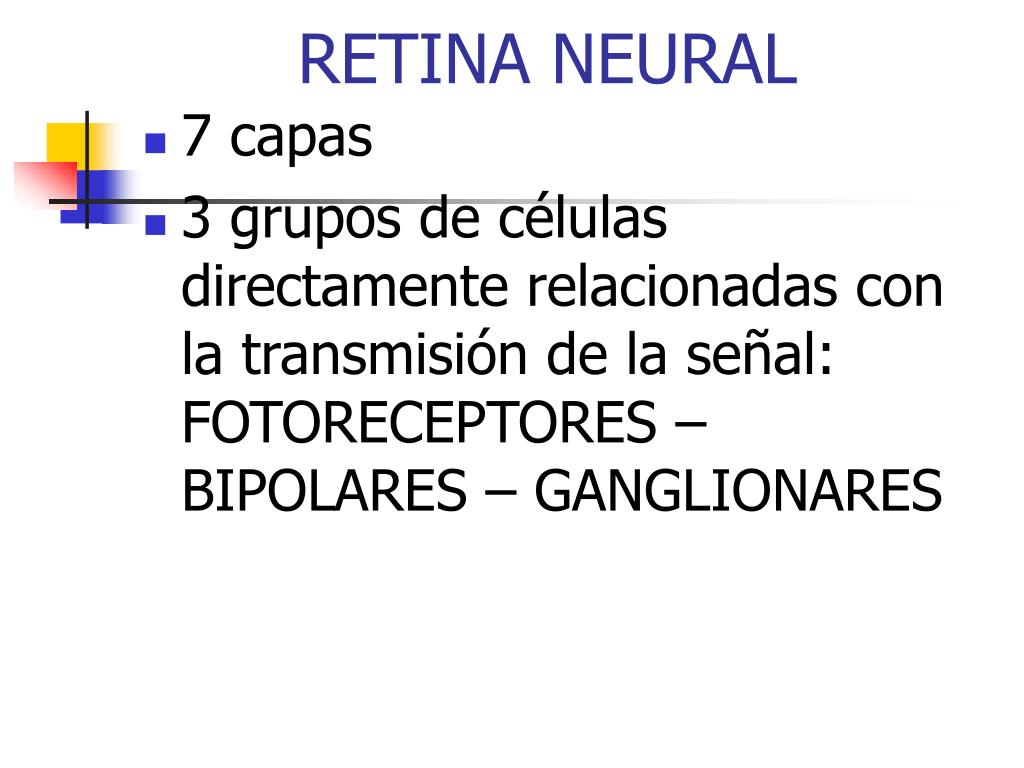

retina neural1
RETINA NEURAL
  • 7 capas
  • 3 grupos de células directamente relacionadas con la transmisión de la señal: FOTORECEPTORES – BIPOLARES – GANGLIONARES
retina neural2
RETINA NEURAL
  • 7 capas
  • 3 grupos de células directamente relacionadas con la transmisión de la señal: FOTORECEPTORES – BIPOLARES – GANGLIONARES
  • 2 grupos de células relacionadas con el control “horizontal” de la señal: HORIZONTALES y AMACRINAS

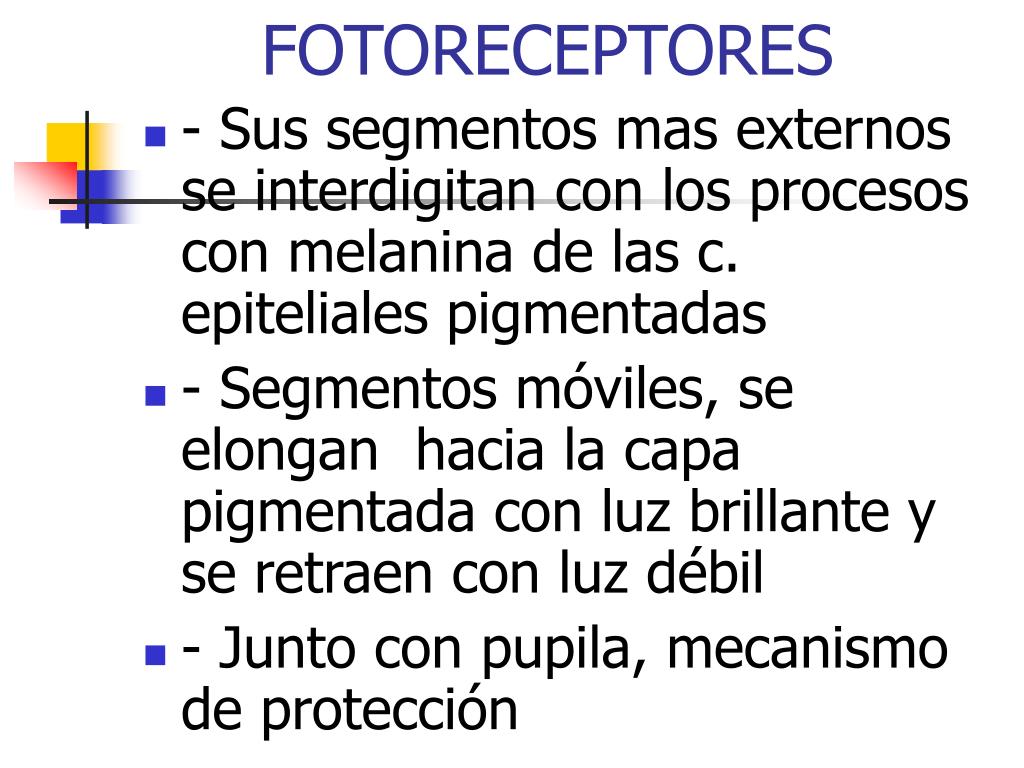

fotoreceptores
FOTORECEPTORES
  • - Sus segmentos mas externos se interdigitan con los procesos con melanina de las c. epiteliales pigmentadas
  • - Segmentos móviles, se elongan hacia la capa pigmentada con luz brillante y se retraen con luz débil
  • - Junto con pupila, mecanismo de protección
fotoreceptores1
FOTORECEPTORES
  • - Los 2 tipos básicos son los CONOS y los BASTONES.
  • - La luz se detecta en el segmento externo , cercano al epitelio pigmentado, un 2° segmento, interno contiene mitocondrias.
  • - Su terminación sináptica se llama ESFÉRULA en bastones y PEDÍCULO en conos.
bastones
BASTONES
  • - Toman su nombre de la forma de su segmento externo que contiene cientos de discos membranosos estrechamente apilados, con RODOPSINA
  • - Esta es la zona de TRANSDUCCIÓN .
  • - Con luz, rodopsina tiene un cambio conformacional, que se propaga a la esférula
bastones1
BASTONES
  • El 1/10 distal del segmento distal del bastón es roto y fagocitado por el epitelio pigmentado diariamente, y nuevos discos se forman en la base del segmento externo.
conos
CONOS
  • También tienen una pila de membranas en su segmento externo, pero de diámetro que decrece.
  • Transducción semejante, con la CONO OPSINA, también hay un cambio conformacional con la luz que gatilla al Potencial de acción.

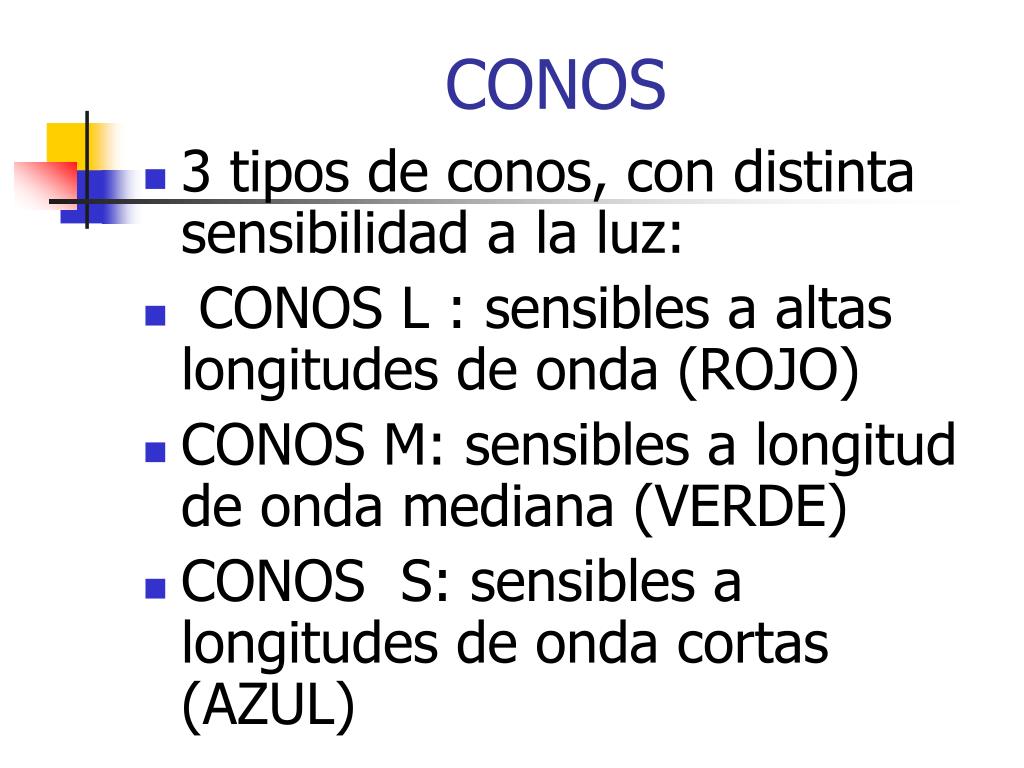

conos1
CONOS
  • 3 tipos de conos, con distinta sensibilidad a la luz:
  • CONOS L : sensibles a altas longitudes de onda (ROJO)
  • CONOS M: sensibles a longitud de onda mediana (VERDE)
  • CONOS S: sensibles a longitudes de onda cortas (AZUL)
conos2
CONOS
  • - Cada color será representado por una combinación única de respuestas de los 3 tipos de conos.
  • - En polo posterior de retina hay una zona amarillenta, su centro es una depresión, la FÓVEA CENTRALIS; sólo hay capa nuclear externa y segm ext de fotoreceptores (CONOS)

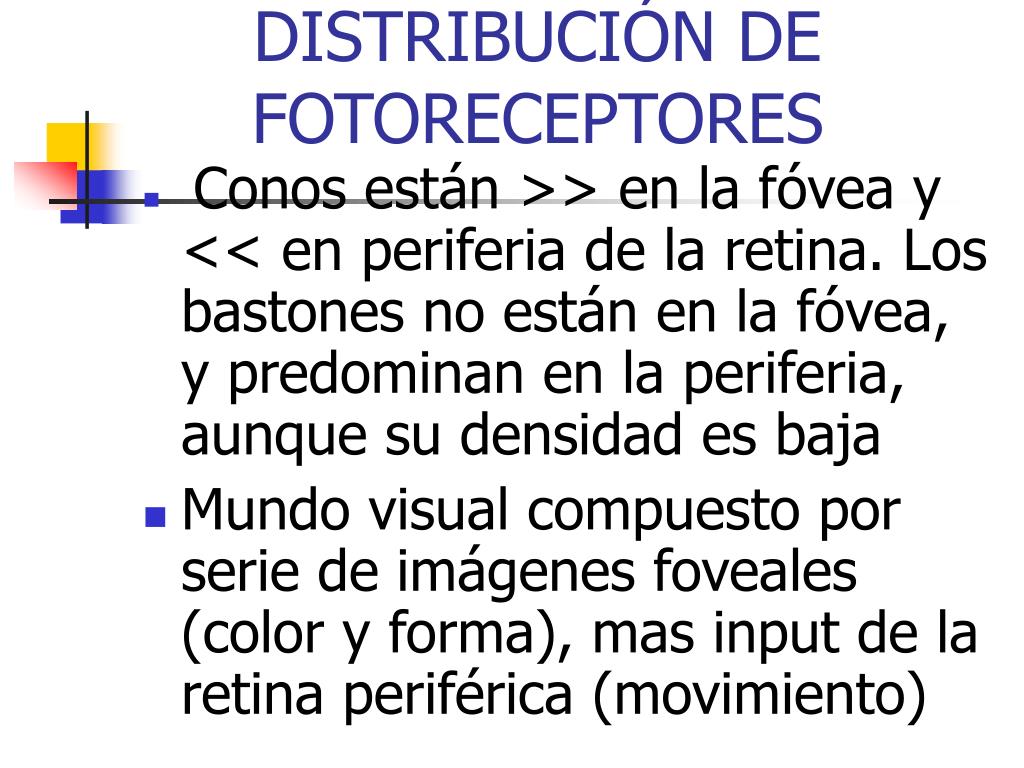

distribuci n de fotoreceptores
DISTRIBUCIÓN DE FOTORECEPTORES
  • Conos están >> en la fóvea y << en periferia de la retina. Los bastones no están en la fóvea, y predominan en la periferia, aunque su densidad es baja
  • Mundo visual compuesto por serie de imágenes foveales (color y forma), mas input de la retina periférica (movimiento)

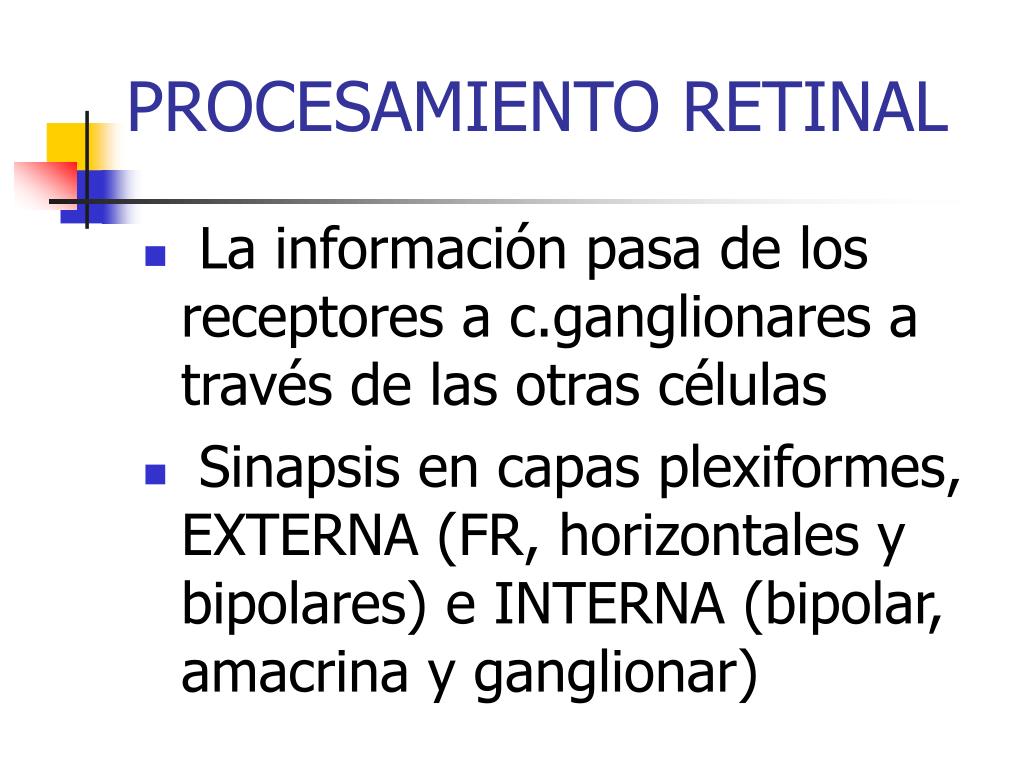

procesamiento retinal
PROCESAMIENTO RETINAL
  • La información pasa de los receptores a c.ganglionares a través de las otras células
  • Sinapsis en capas plexiformes, EXTERNA (FR, horizontales y bipolares) e INTERNA (bipolar, amacrina y ganglionar)
c lulas bipolares
CÉLULAS BIPOLARES
  • Son los “comparadores”, o detectores de los márgenes.
  • Son las primeras células que tienen una organización de campos receptivos con CENTRO y ENTORNO (CENTER-SURROUND)
c lulas ganglionares
CÉLULAS GANGLIONARES
  • Son la salida del sistema retinal
  • Sus axones convergen en el NERVIO ÓPTICO
  • Se las divide por tamaño y rol fisiológico
  • Tienen campos receptores del tipo centro-entorno
c lulas ganglionares1
CÉLULAS GANGLIONARES
  • TIPO M: grandes, mas en la periferia, origen principal en bastones
  • Conexión con células “magnocelulares” del N. Geniculado Lateral
  • Responden mejor al inicio y al término del estímulo luminoso
c lulas ganglionares2
CÉLULAS GANGLIONARES
  • TIPO P: > en retina central, input principal desde conos, dendritas y cuerpos celulares pequeños, conexión con células pequeñas de N. Genic. Lateral (Parvocelulares)
  • Responden a color y tienen campos organizados con éstos
  • Frecuencia de descarga tiende a mantenerse durante el estimulo
nervio ptico
NERVIO ÓPTICO
  • Axones de las c. ganglionares de retina convergen en el DISCO ÓPTICO , penetran la coroides y esclera para formar el NERVIO ÓPTICO
  • Hasta la esclera, los axones son amielínicos, pero de ahí son mielinizados.
  • En disco óptico no hay fotoreceptores: PUNTO CIEGO

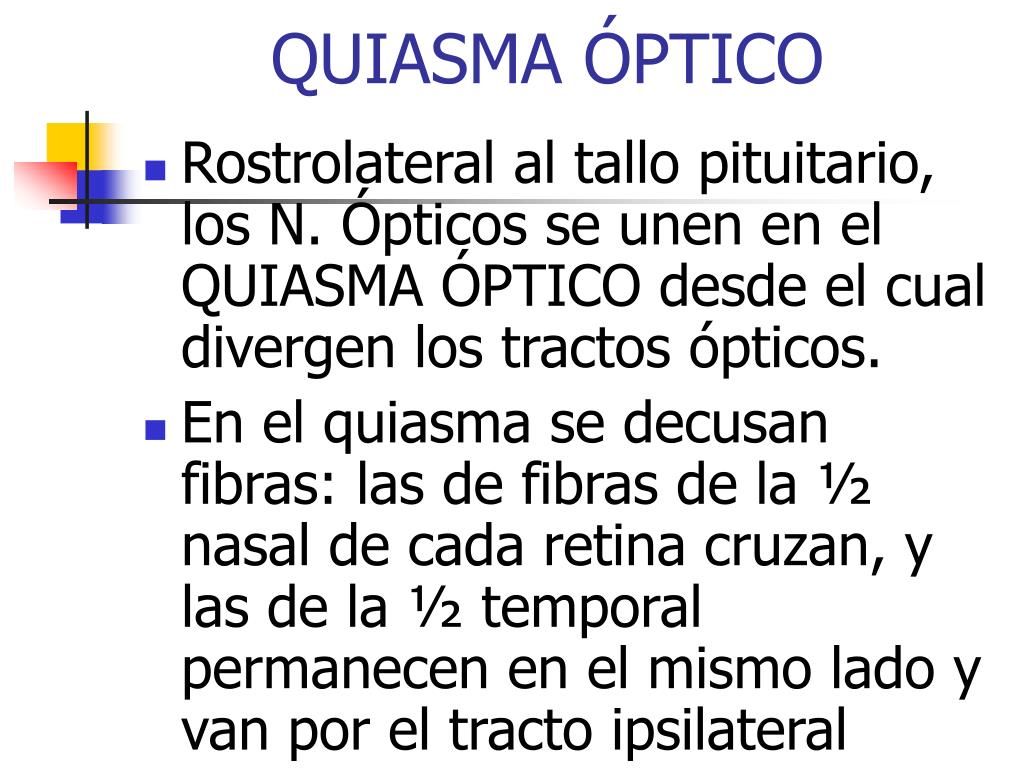

quiasma ptico
QUIASMA ÓPTICO
  • Rostrolateral al tallo pituitario, los N. Ópticos se unen en el QUIASMA ÓPTICO desde el cual divergen los tractos ópticos.
  • En el quiasma se decusan fibras: las de fibras de la ½ nasal de cada retina cruzan, y las de la ½ temporal permanecen en el mismo lado y van por el tracto ipsilateral
campos visuales
CAMPOS VISUALES
  • La hemiretina NASAL lleva información sobre el campo visual TEMPORAL y viceversa
  • La hemiretina SUPERIOR lleva información sobre campo visual INFERIOR y viceversa
  • Cada 1/2 del cerebro recibe las fibras que corresponden a la mitad contralateral del mundo visual.
proyecciones retinales
PROYECCIONES RETINALES
  • - N. SUPRAQUIASMÁTICO , en hipotálamo, controla los ritmos diurnos
  • - N. OLIVAR PRETECTAL, que se conecta con N. Edinger-Westphal para el control del tamaño de la pupila
  • - COLÍCULO SUPERIOR, control de reflejos visuales y conexión con PULVINAR
n cleo geniculado lateral
NÚCLEO GENICULADO LATERAL
  • La principal proyección desde la retina (vías RETINOGENICULADAS)
  • Tiene un mapa ordenado del mundo visual
  • Hay un complejo procesamiento de la info., y el mapa retinal se repite 6 veces, por c/u de sus capas
nucleo geniculado lateral
NUCLEO GENICULADO LATERAL
  • Consiste en 6 capas de células con delgadas bandas de mielina entremedio.
  • Las fibras del tracto óptico ingresan por su cara anterior, y por su parte posterior (dorsal) y bordes laterales salen las radiaciones ópticas
  • El mismo punto del campo visual es representado 6 veces, 1 en cada capa y en la misma área en cada capa.
radiaciones pticas
RADIACIONES ÓPTICAS
  • Células de NGL reciben sus inputs desde c. Ganglionares de la retina, y proyectan sus axones a la CORTEZA VISUAL PRIMARIA: RADIACIONES ÓPTICAS
  • -Superiores, info. de cuadrante inferior de hemicampo contralat
  • -Inferiores, info. de cuadrante sup de hemicampo contralateral
radiaciones pticas1
RADIACIONES ÓPTICAS
  • Consisten en un gran haz de fibras mielínicas que van desde NGL hasta los bordes superior e inferior del surco calcarino (córtex visual o estriado), por lo que se les llama vías GENICULOESTRIADAS
  • 2 grandes ramas, una para el cuadrante superior y otra para el cuadrante inferior de cada campo contralateral.
radiaciones opticas
RADIACIONES OPTICAS
  • Las fibras correspondientes al

cuadrante inferior del hemicampo contralateral se originan en la porción dorsomedial del NGL y pasan directo a caudal, cercanos a la cápsula interna y hacen sinapsis en la labio superior de la cisura calcarina, a nivel del CUNEUS

  • Las del cuadrante superior salen de NGL ventrolateral, se arquean rostralmente formando el LOOP DE MEYER y llegan al borde inferior de la cisura calcarina, al gyrus lingual
c rtex visual primario
CÓRTEX VISUAL PRIMARIO
  • - Área 17, córtex estriado o V1, en los bordes de surco calcarino
  • - Borde superior (CÚNEUS) recibe información de la parte superior del hemicampo contralateral, lo inverso del GYRUS LINGUAL, borde inf.
  • - Fóvea se representa en la porción mas próxima al polo occipital
c rtex visual
CÓRTEX VISUAL
  • -Organizado en 6 capas, con tamaño > de de IV y VI
  • -Organizado en COLUMNAS VISUALES, perpendiculares a la superficie pial.
  • - Capa IV recibe inputs desde NGL, con células SIMPLES, que responden mejor a barras o bordes
cortex visual
CORTEX VISUAL
  • A medida que vamos hacia capa VI o hacia capa I, aparecen cada vez mas células con otro patrón de respuesta, las células COMPLEJAS, 70 % de las células corticales visuales
  • Responden a un patrón cada vez mas complejo de estímulos, como barras con cierta orientación espacial
c rtex visual1
CÓRTEX VISUAL
  • - La organización de los campos en centro-entorno aquí cambia por células que responden mejor a la luz en una orientación particular
  • -Las células que están directamente arriba o abajo una de otra en córtex visual tienden a responder a la luz en el mismo punto del espacio visual
c rtex visual2
CÓRTEX VISUAL
  • Pero se agrega a éste ORDEN RETINOTÓPICO, otro nivel de complejidad:
  • Las células simples que responden mejor a un input desde OD u OI forman bandas llamadas COLUMNAS DE DOMINANCIA OCULAR
c rtex visual3
CÓRTEX VISUAL
  • Bandas llamadas COLUMNAS DE ORIENTACIÓN, compuestas por células que responden mejor a barras o bordes de luz con orientación determinada, se ubican en ángulo recto con las columnas de dominancia ocular.
otras areas visuales
OTRAS AREAS VISUALES
  • Sabemos que el mundo visual se descompone en sus partes en el cerebro (puntos, bandas) pero no como se recompone para un proceso eficaz de la imagen visual
  • Lo que si se sabe es que gran parte del cerebro se dedica al procesamiento de la percepción visual
otras reas visuales
OTRAS ÁREAS VISUALES
  • Después de áreas 18 y 19, hay 2 grandes “caminos” de la información, uno que fluye hacia regiones temporales, principalmente de origen inicial en células M de retina y NGL, y otro que va hacia áreas parietales , desde grupos de células P
