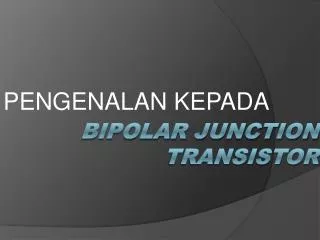

PENGENALAN KEPADA. BIPOLAR JUNCTION TRANSISTOR. Transistor adalah satu peranti arus tiga terminal keluaran voltan, dan / atau kuasa dikawal oleh arus masukan. Terdapat dua asas jenis transistor: 1) Transistor simpang dwikutub (BJT) 2) Kesan medan transistor (FET).

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'BIPOLAR JUNCTION TRANSISTOR' - barrett-mayer


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

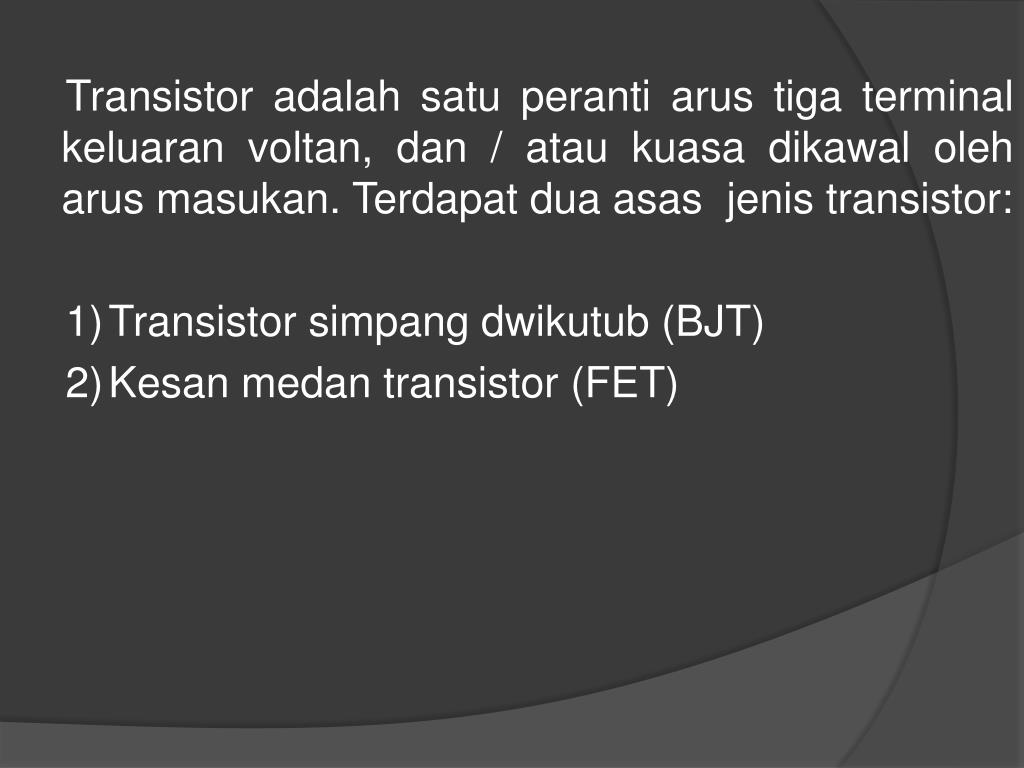

Transistor adalah satu peranti arus tiga terminal keluaran voltan, dan / atau kuasa dikawal oleh arus masukan. Terdapat dua asas jenis transistor:

1) Transistor simpang dwikutub (BJT)

2) Kesan medan transistor (FET)

slide3

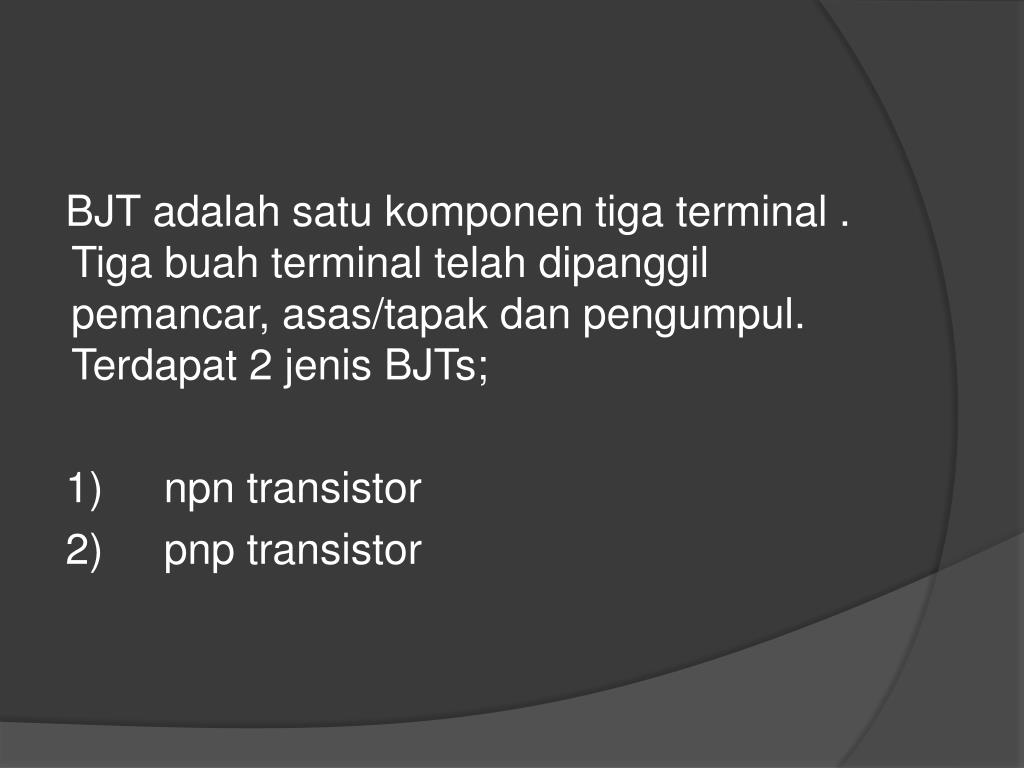

BJT adalah satu komponen tiga terminal . Tiga buah terminal telah dipanggil pemancar, asas/tapak dan pengumpul. Terdapat 2 jenis BJTs;

1) npn transistor

2) pnp transistor

slide4

Anak panah pada simbol berjadual adalah penting untuk tiga sebab;

Ia mengenal pasti kompenan terminal-terminal. Anak panah sentiasa ada hampir terminal pemancar.

Anak panah sentiasa menghala ke arah bahan jenis n.

Anak panah itu menunjukkan arah arus pemancar.

binaan transistor
BINAAN TRANSISTOR

BJT dibina dengan tiga kawasan-kawasan separuh pengalir terdop dipisahkan oleh dua persimpangan pn. Tiga kawasan telah dipanggil pemancar, asas/tapak dan pengumpul.

slide6

Kawasan tapak adalah lapis dop yang kurang dan sangat nipis berbanding dengan dengan dop yang tebal pemancar dan dengan dop sederhana kawasan pengumpul. Syarat dwikutub merujuk kepada penggunaan kedua-dua lubang-lubang dan elektron-elektron sebagai pembawa-pembawa dalam struktur transistor.

dalam ringkasan pengikut itu menunjukkan kira kira pembinaan sebuah transistor
Dalam ringkasan, pengikut itu menunjukkan kira-kira pembinaan sebuah transistor;
  • Pemancar rantau adalah dengan lebat melalikan. Kerjanya adalah untuk mengeluarkan atau menyuntik pembawa-pembawa semasa kepada kawasan tapak. Untuk npn transistors jenis n pemancar menyuntik elektron bebas kepada asas. Untuk pnp transistors jenis p pemancar menyuntik lubang-lubang kepada asas.
  • Asas sangat nipis dan dengan mudah melalikan. Kebanyakan daripada pembawa-pembawa arus menyuntik kepada pindah silang kawasan tapak kepada sebelah pengumpul dan melakukan tidak mengalir keluar asas mendahului.

3) Rantau pengumpul adalah dengan sederhana melalikan. Ia juga rantau terbesar dalam transistor. Kerjanya adalah untuk mengutip atau menarik pembawa-pembawa semasa menyuntik kepada kawasan tapak.

pincangan transistor
PINCANGAN TRANSISTOR

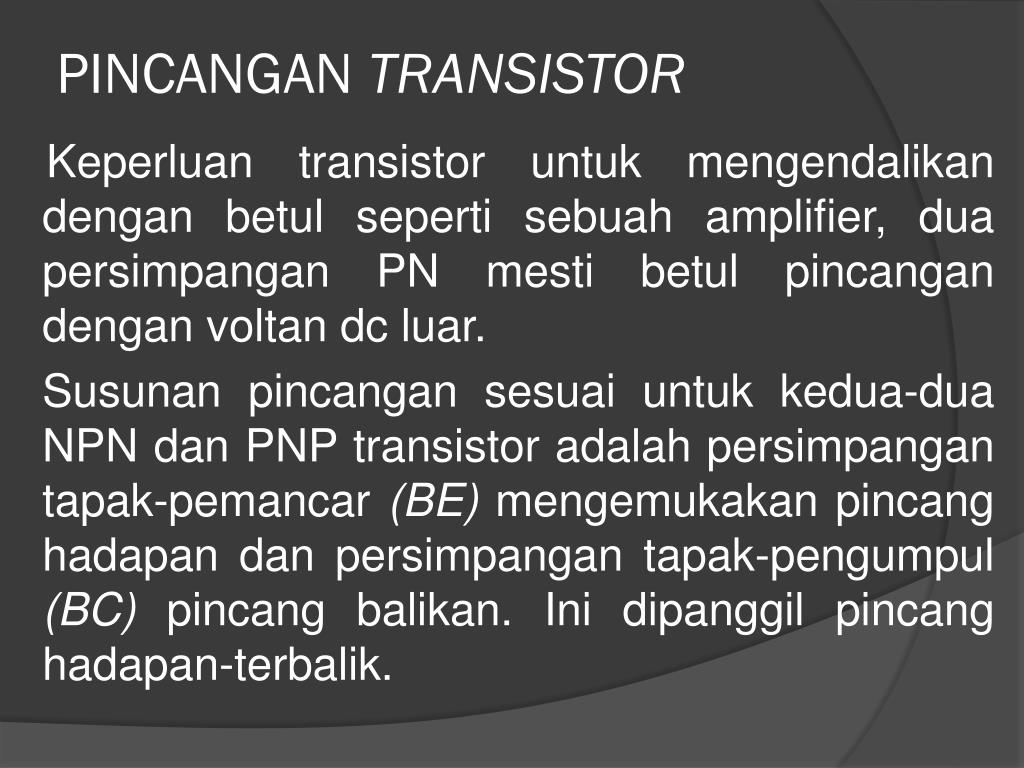

Keperluan transistor untuk mengendalikan dengan betul seperti sebuah amplifier, dua persimpangan PN mesti betul pincangan dengan voltan dc luar.

Susunan pincangan sesuai untuk kedua-dua NPN dan PNP transistor adalah persimpangan tapak-pemancar (BE) mengemukakan pincang hadapan dan persimpangan tapak-pengumpul (BC) pincang balikan. Ini dipanggil pincang hadapan-terbalik.

arus transistor
ARUS TRANSISTOR

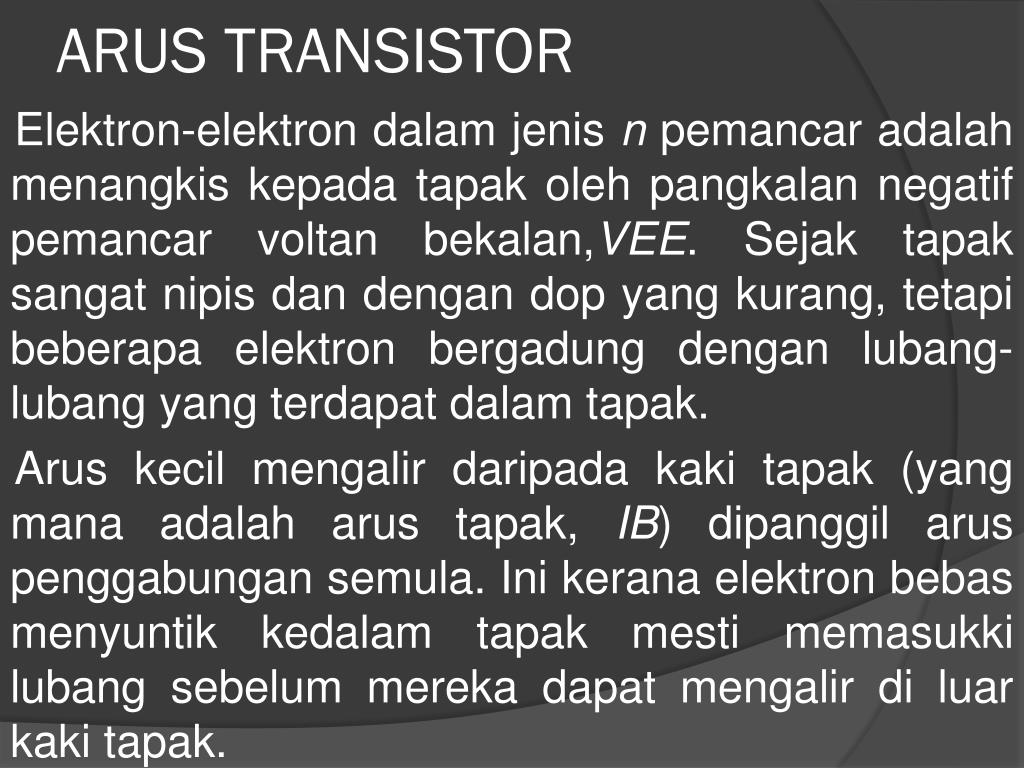

Elektron-elektron dalam jenis n pemancar adalah menangkis kepada tapak oleh pangkalan negatif pemancar voltan bekalan,VEE. Sejak tapak sangat nipis dan dengan dop yang kurang, tetapi beberapa elektron bergadung dengan lubang-lubang yang terdapat dalam tapak.

Arus kecil mengalir daripada kaki tapak (yang mana adalah arus tapak, IB) dipanggil arus penggabungan semula. Ini kerana elektron bebas menyuntik kedalam tapak mesti memasukki lubang sebelum mereka dapat mengalir di luar kaki tapak.

slide10

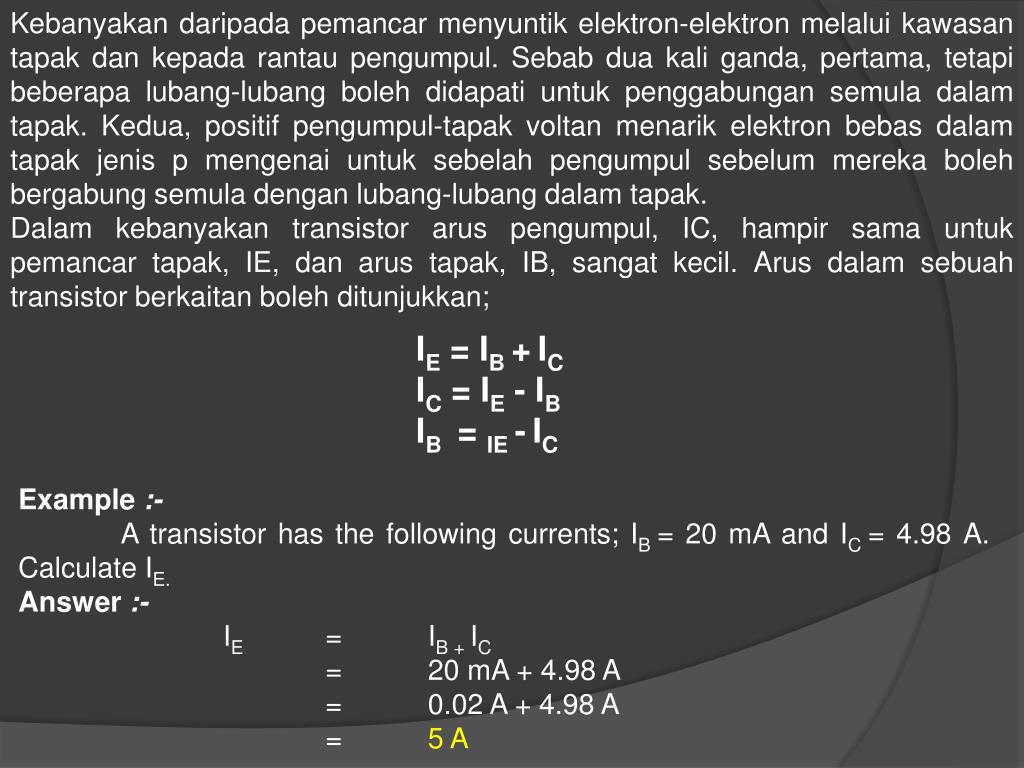

Kebanyakan daripada pemancar menyuntik elektron-elektron melalui kawasan tapak dan kepada rantau pengumpul. Sebab dua kali ganda, pertama, tetapi beberapa lubang-lubang boleh didapati untuk penggabungan semula dalam tapak. Kedua, positif pengumpul-tapak voltan menarik elektron bebas dalam tapak jenis p mengenai untuk sebelah pengumpul sebelum mereka boleh bergabung semula dengan lubang-lubang dalam tapak.

  • Dalam kebanyakan transistor arus pengumpul, IC, hampir sama untuk pemancar tapak, IE, dan arus tapak, IB, sangat kecil. Arus dalam sebuah transistor berkaitan bolehditunjukkan;

IE = IB +IC

IC = IE - IB

IB = IE -IC

Example :-

A transistor has the following currents; IB = 20 mA and IC = 4.98 A. Calculate IE.

Answer :-

IE = IB + IC

= 20 mA + 4.98 A

= 0.02 A + 4.98 A

= 5 A

transistor parameters
Transistor Parameters

DC Beta ( βDC ) and DC Alpha (αDC )

Nisbah arus pengumpul IC untuk arus tapak IB adalah DC BETA ( βDC ), yang adalah gandaan arus sebuah transistor.

βDC = IC

IB

Nilai-nilai tipikal bagi julat βDC daripada kurang daripada 20 hingga 200 atau lebih tinggi. βDC biasanya adalah ditandakan sebagai hFE pada transistor helaian data.

hFE = βDC

slide12

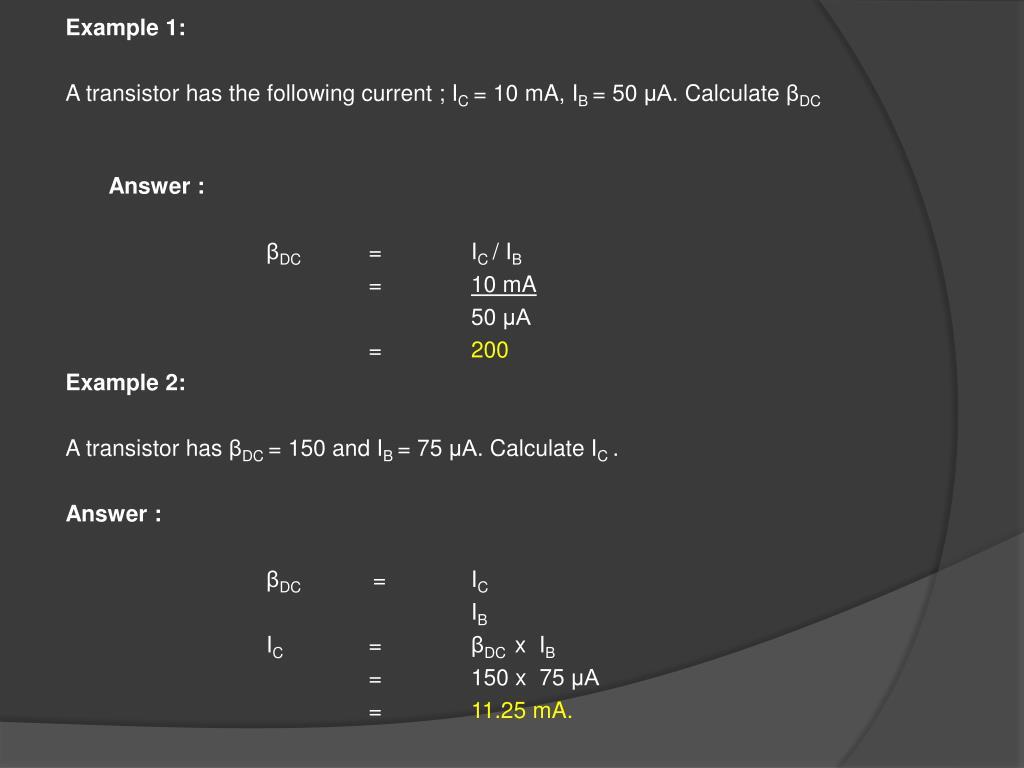

Example 1:

A transistor has the following current ; IC = 10 mA, IB = 50 μA. Calculate βDC

Answer :

βDC = IC / IB

= 10 mA

50 μA

= 200

Example 2:

A transistor has βDC = 150 and IB = 75 μA. Calculate IC .

Answer :

βDC = IC

IB

IC = βDC x IB

= 150 x 75 μA

= 11.25 mA.

nisbah
NISBAH

Nisbah arus pengumpul, IC, untuk pemancar semasa, IE ,is DC Alpha (αDC).

αDC = IC

IE

Lazimnya, nilai-nilai bagi julat αDC dari 0.95 hingga 0.99 atau lebih besar, tetapi αDC sentiasa kurang daripada 1. Sebab IC sentiasa ada sedikit kurang daripada IE oleh jumlah bagi IB.

example 1

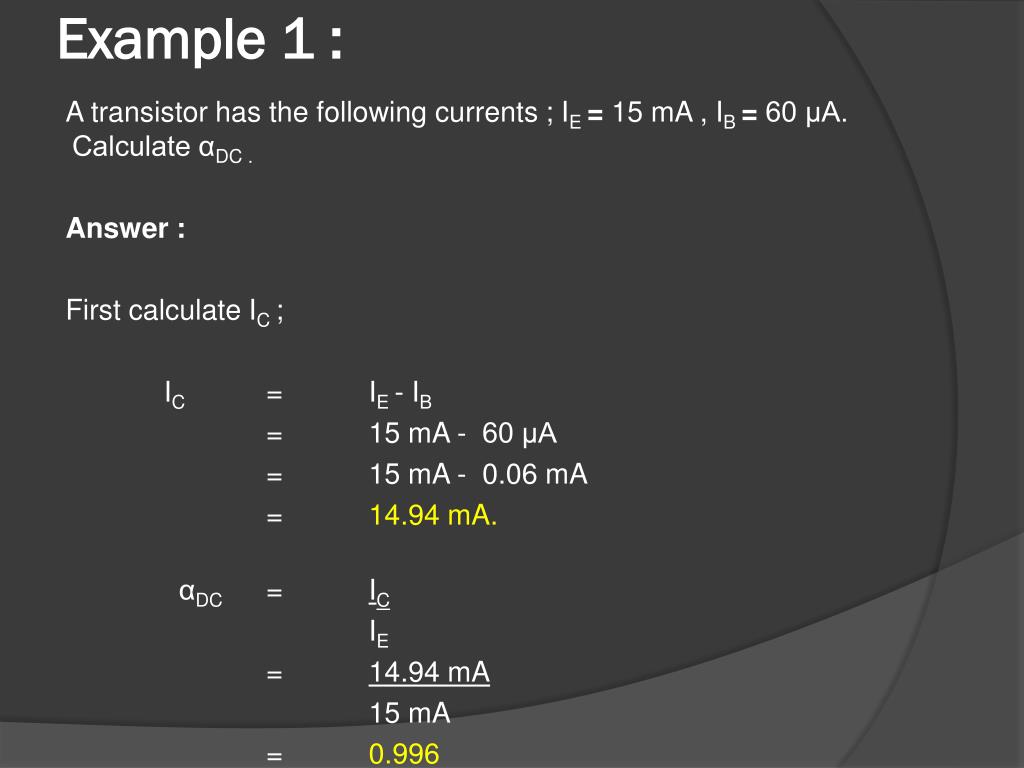

Example 1 :

A transistor has the following currents ; IE = 15 mA , IB = 60 μA. Calculate αDC .

Answer :

First calculate IC ;

IC =IE - IB

=15 mA - 60 μA

=15 mA - 0.06 mA

= 14.94 mA.

  αDC = IC

IE

= 14.94 mA

15 mA

= 0.996

relationship of dc and dc
Relationship of βDCand αDC

Let's start with the current formula IE = IB + IC and divide each current by IC ;

IE= IC + IB= 1 + IB

IC IC IC IC

Since βDC = IC / IB and αDC = IC / IE ; we can substitute the reciprocals into the equation :

1 = 1 + 1

αDC βDC

slide16

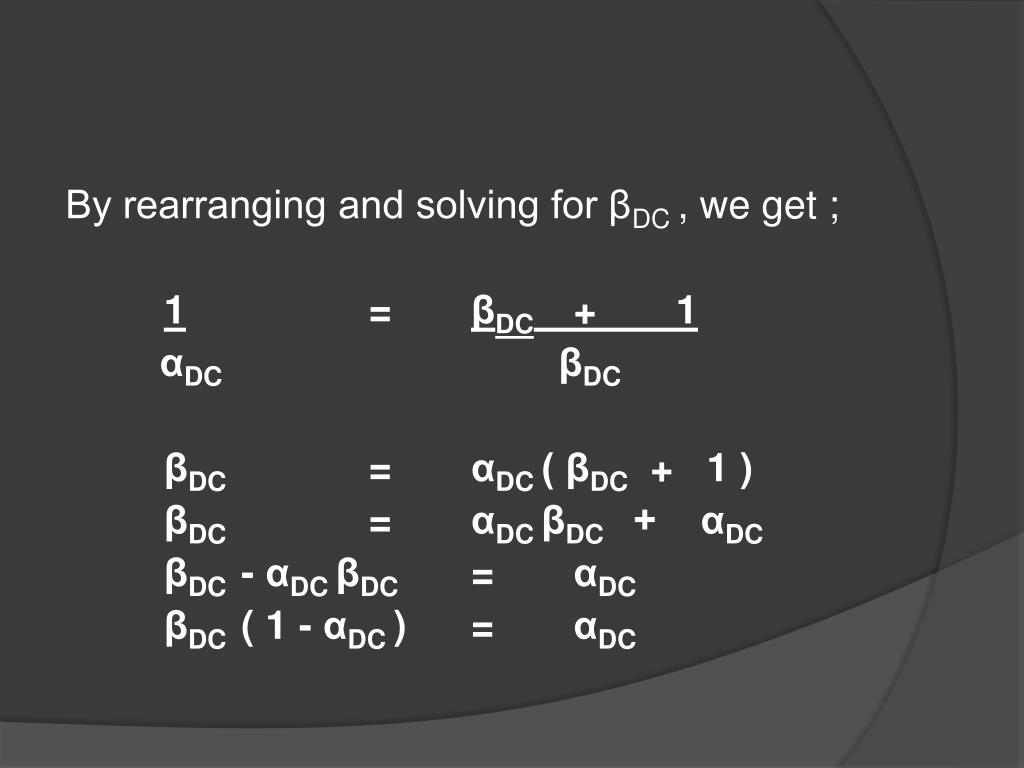

By rearranging and solving for βDC , we get ;

1 = βDC + 1

αDC βDC

βDC = αDC ( βDC + 1 )

βDC = αDC βDC + αDC

βDC - αDC βDC = αDC

βDC ( 1 - αDC ) = αDC

slide17

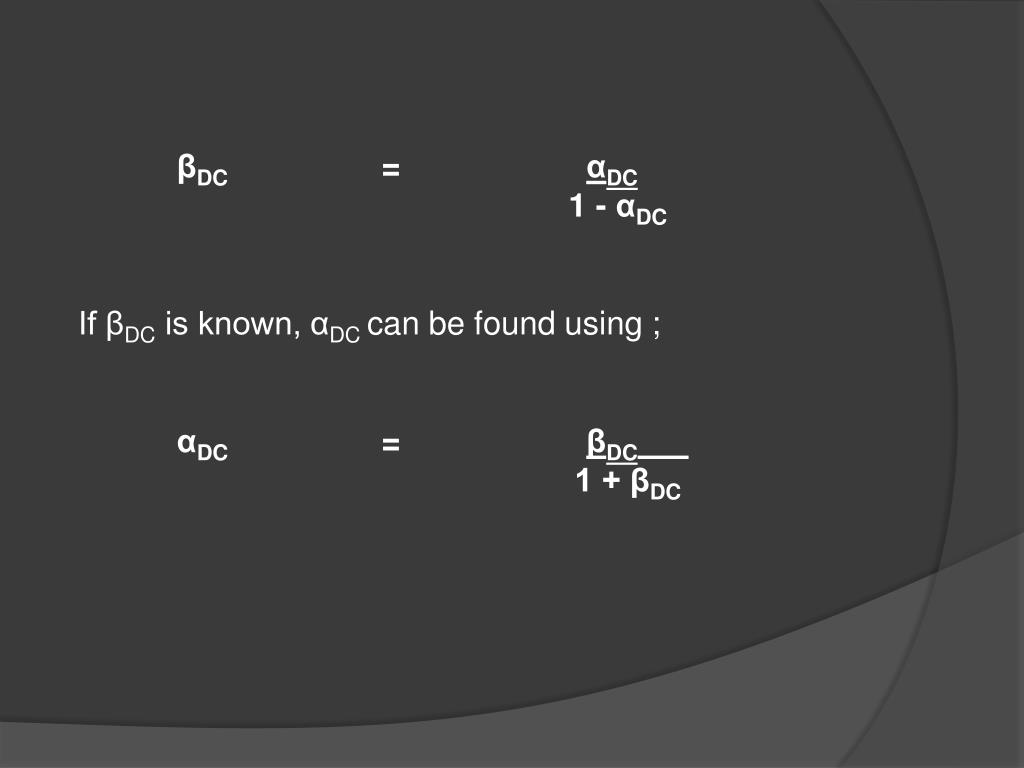

βDC = αDC

1 - αDC

If βDC is known, αDC can be found using ;

αDC = βDC

1 + βDC

slide18

Example 1 :

A transistor has βDC = 100. Calculate αDC

Answer :

αDC = βDC

1 + βDC

= 100

1 + 100

= 0.99

slide19

Example 2 :

A transistor has αDC = 0.995. Calculate βDC.

Answer :

βDC = αDC

1 - αDC

= 0.995

- 0.995

= 199
