  1. Föreläsning 13 Introduktion till Matlab

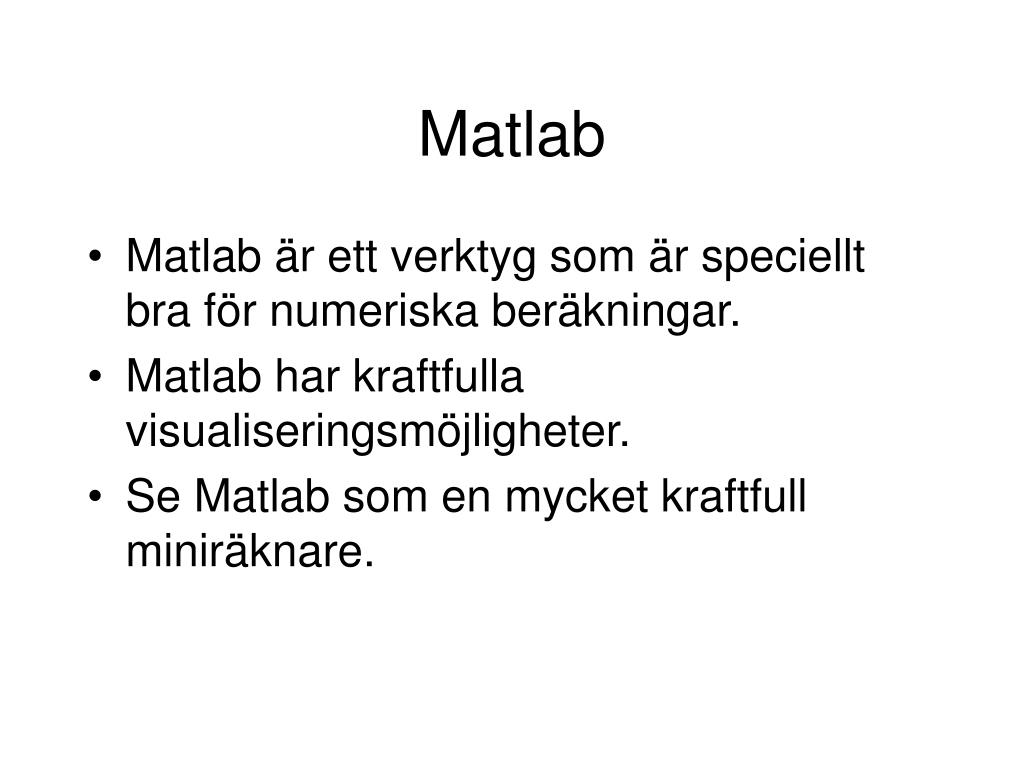

  2. Matlab • Matlab är ett verktyg som är speciellt bra för numeriska beräkningar. • Matlab har kraftfulla visualiseringsmöjligheter. • Se Matlab som en mycket kraftfull miniräknare.

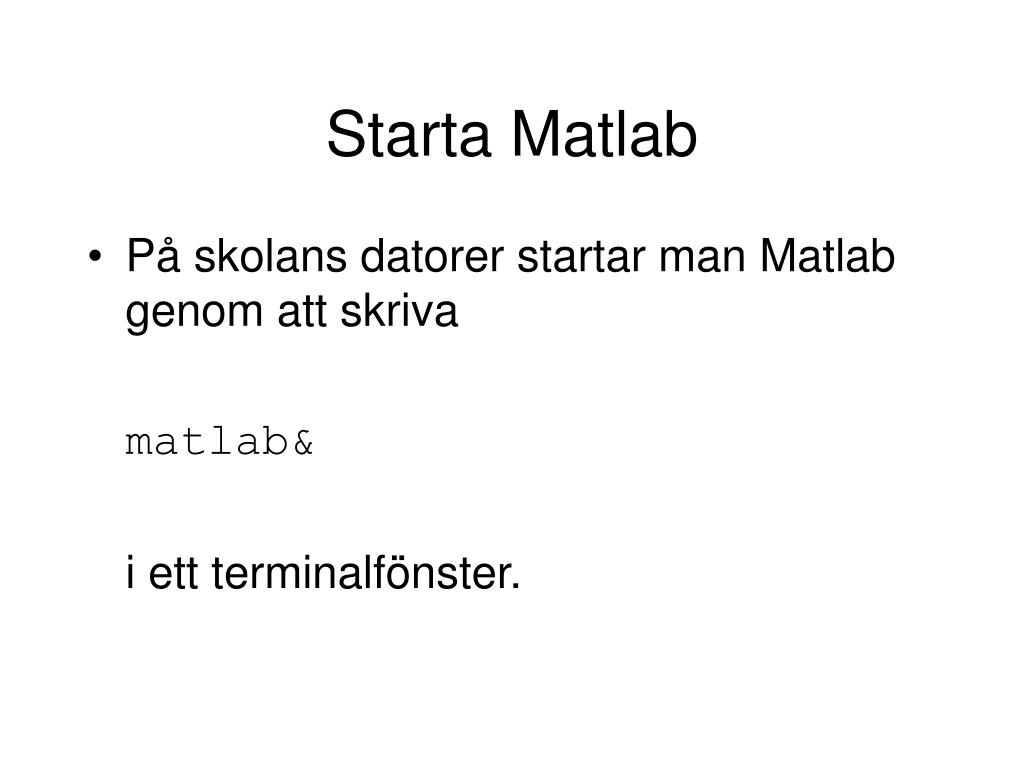

  3. Starta Matlab • På skolans datorer startar man Matlab genom att skriva matlab& i ett terminalfönster.

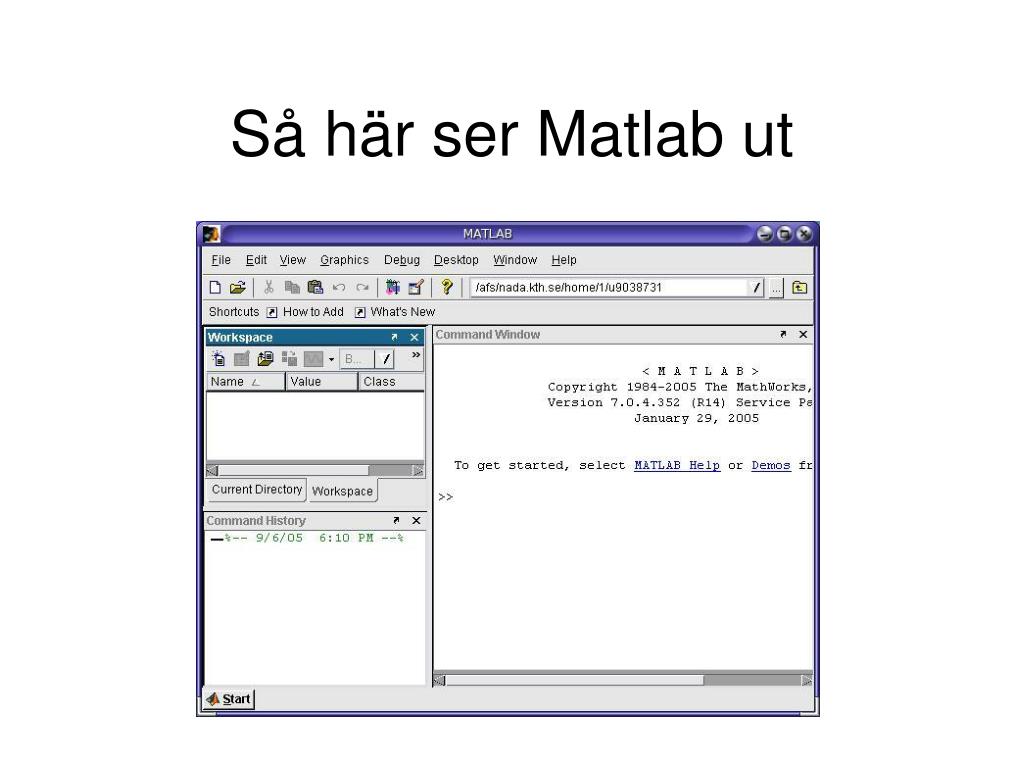

  4. Så här ser Matlab ut

  5. Operationer och funktioner i Matlab

  6. Variabel • Variabler är en del av datorns minne • När man definierar en variabel så skapas en plats i datorns minne för variabeln. • Så fort man definierar en variabel så visas den här bilden i delfönstret Workspace.

  7. Val av variabelnamn • Första tecken i variabelnamn måste alltid vara en bokstav, inga siffror eller specialtecken som $,@,€,… får användas. • Svenska tecknen Å,Ä,Å kan inte användas i variabelnamn. • Matlab skiljer mellan versaler och gemener, alltså variabeln area är inte samma som variabeln Area. • Vissa ord är olämpliga att använda som variabelnamn t.ex: ans, pi, plot Varför?

  8. Skalär, vektor och matris • Alla variabler i Matlab lagras som matriser. • En skalär är en 1x1 matris. • En vektor (Array) är en 1 x n eller en n x 1 matris.

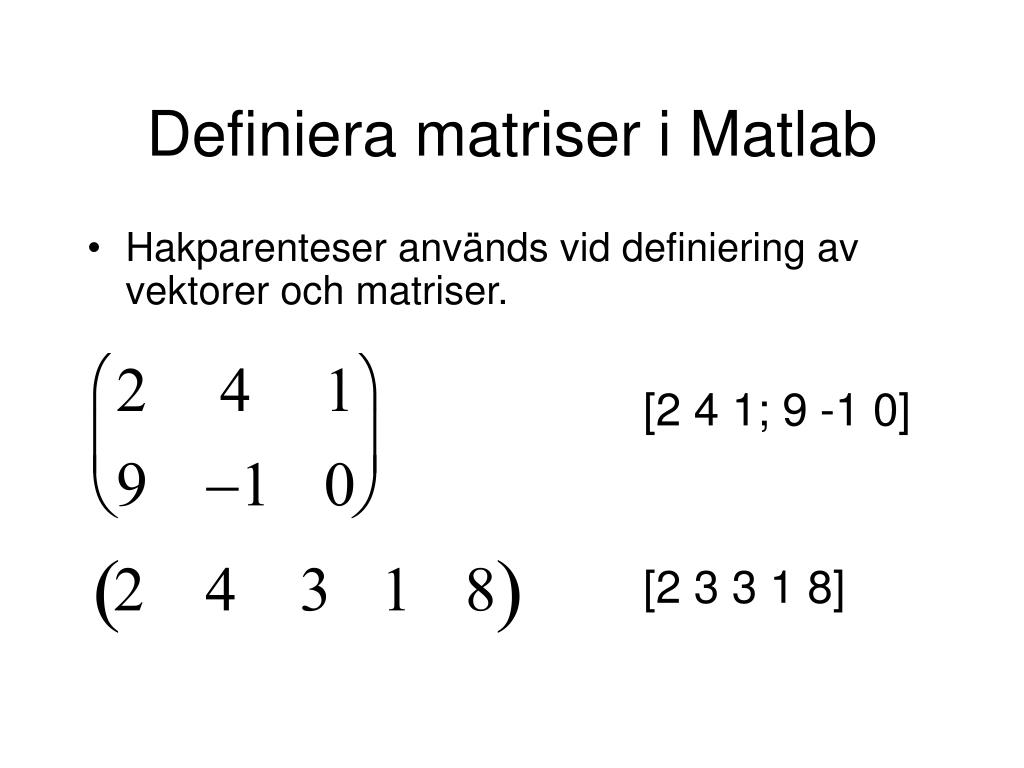

  9. Definiera matriser i Matlab • Hakparenteser används vid definiering av vektorer och matriser. [2 4 1; 9 -1 0] [2 3 3 1 8]

  10. Mer om matriser Anta följande matris [2 3 5; 7 6 1] Transponatet av matrisen kan man lätt få med hjälp av transpose operatorn ’ [2 3 5; 7 6 1]’

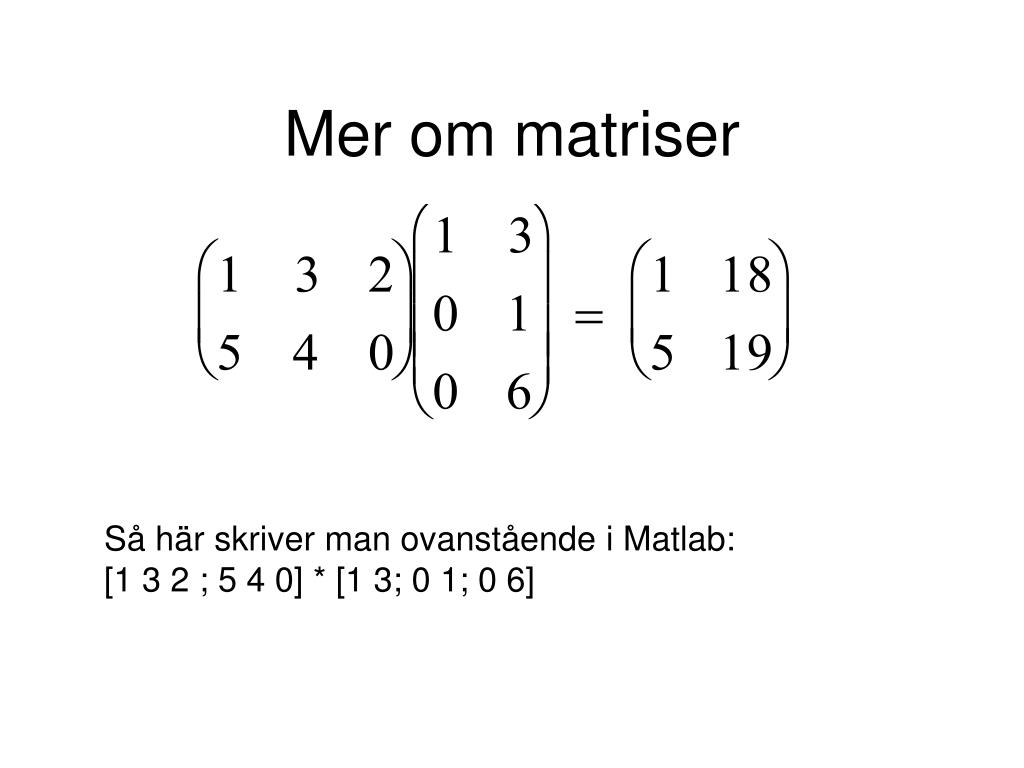

  11. Mer om matriser Så här skriver man ovanstående i Matlab: [1 3 2 ; 5 4 0] * [1 3; 0 1; 0 6]

  12. Trigonometriska funktioner sin(pi/2) cos(pi) tan(pi/4) cot(pi/4) asin(1)

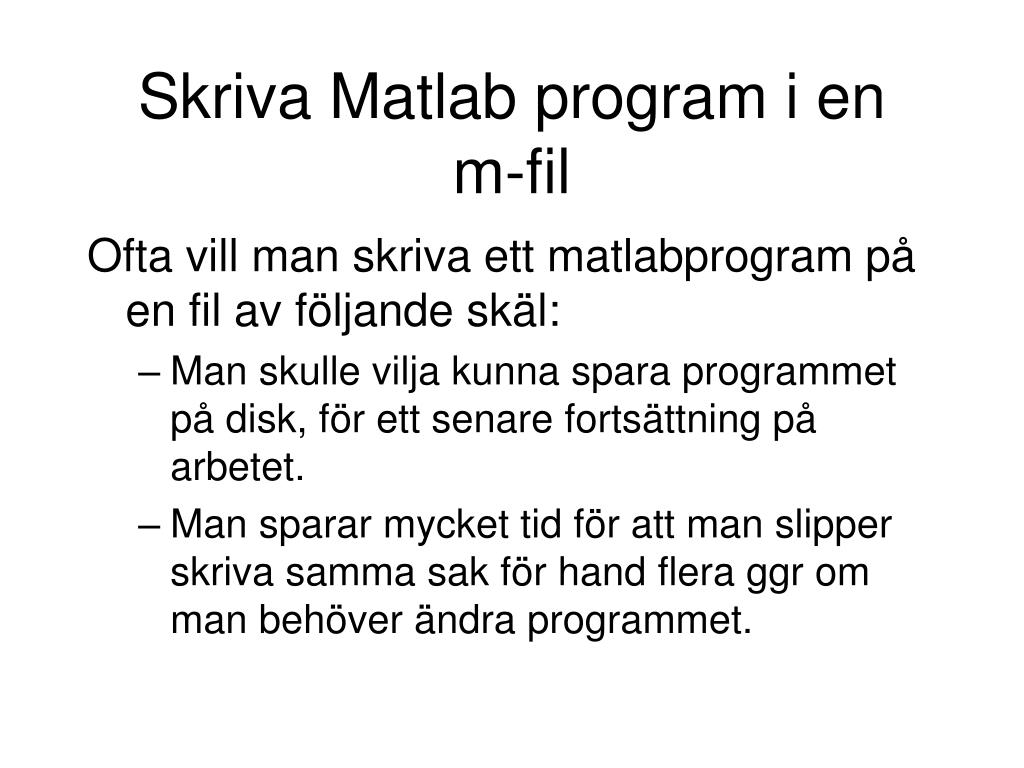

  13. Skriva Matlab program i en m-fil Ofta vill man skriva ett matlabprogram på en fil av följande skäl: • Man skulle vilja kunna spara programmet på disk, för ett senare fortsättning på arbetet. • Man sparar mycket tid för att man slipper skriva samma sak för hand flera ggr om man behöver ändra programmet.

  14. Använda plot • plot är en funktion som är för att kunna rita och visualisera resultat av en beräkning. • plot(x,y) där x och y är matriser • plot(x,y, ’r’) ritar med röd färg

  15. Rita • Först måste man tala om i vilket intervall x ska variera. Varför? • Sedan definiera y • Tillslut använd plot(x,y)

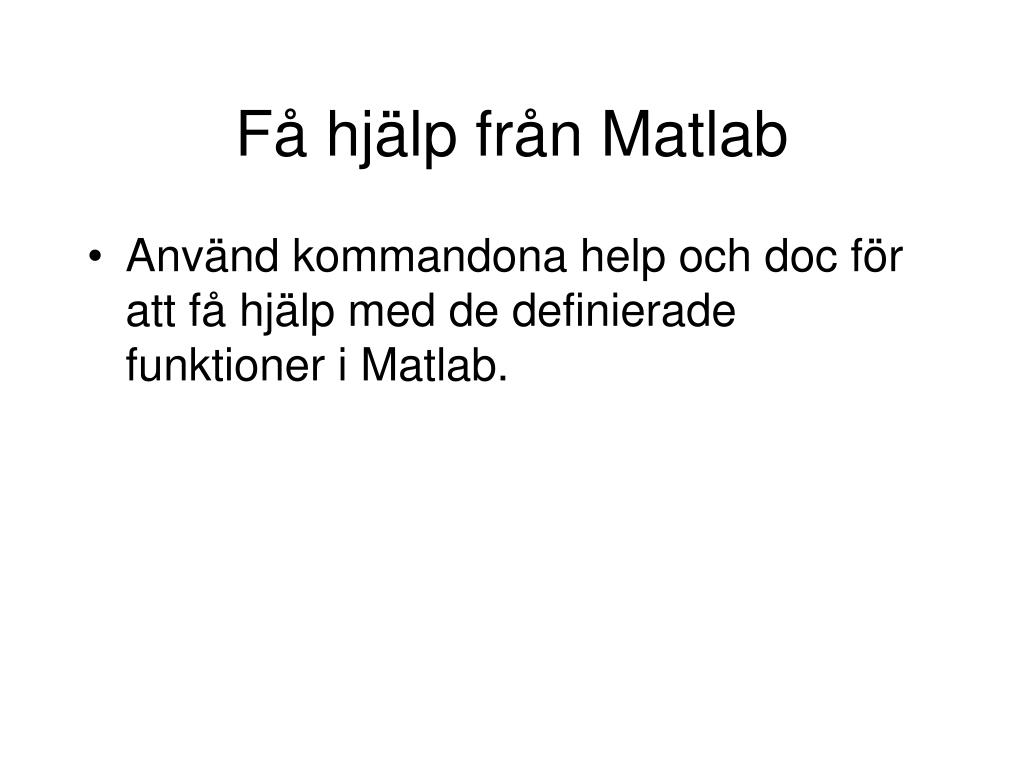

  16. Få hjälp från Matlab • Använd kommandona help och doc för att få hjälp med de definierade funktioner i Matlab.

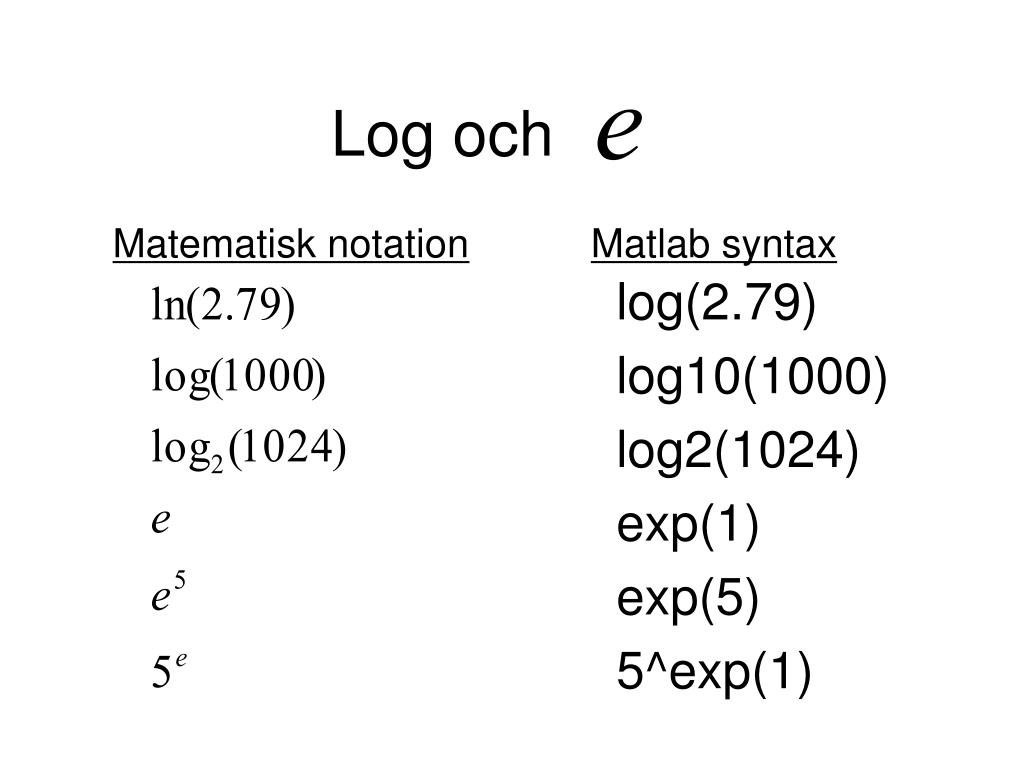

  17. Log och         Matematisk notationMatlab syntax log(2.79) log10(1000) log2(1024) exp(1) exp(5) 5^exp(1)
