  1. Kurset er orientert mot pulsradar systemer Navigasjonsradar Overvåkingsradar

  2. WW II Flyradar

  3. Noen anvendelser Overvåking luftrom SAR jordovervåking Stormvarning fra sat Styring missiler Navigasjon

  4. Teknisk inndeling militær bruk

  5. Søkeradar skal overvåke og finne objekter Surveillance antennas Mobile surveillance Rom overvåking

  6. Flere søkeradar systemer Battle field surveillance Noskon radar Over the horizon (OTH) radar OTH transmission

  7. Følgeradar skal låse og holde på et objekt Er dårlig på at finne objekt, må få hjelp av søkeradar Militær luftrom overvåking Følge radar Russisk missil tracking

  8. Følge radar for missilestyring

  9. Prinsipp pulset radar

  10. Puls = Bærebølge x Tidsvindu

  11. Puls med lengde = Γ

  12. Pulsbredde/lengde Pulseffekt Puls Repetisjons Frekvens = PRF

  13. Avstand til reflekterende objekt = reisetid for puls / 2

  14. Timing Radar

  15. Enkel modell Radar

  16. Blokkskjema Radar 1 Hoveddeler

  17. Blokkskjema Radar 2

  18. Pedagogisk doppler illustrasjon

  19. Doppler fra kjøretøy

  20. Størrelse doppler skift

  21. Doppler radar blokkskjema

  22. Prinsipp SAR = Syntetisk Aperture Radar (stereo målinger)

  23. SAR, doppler er sentralt

  24. Multiple echo (Range ambiguity)

  25. Multipath ghosts

  26. Direktivitet / Antenneforsterkning

  27. 3 dB åpningsvinkel

  28. En antennes utstrålingskarakteristikk = Laplace (eller Fourier) transformen til strømfordelingen over antenneflaten (aperturen) Transformen til en firkantsignal => sinc ”Bredde” sinc = 2/τ => kortere puls gir bredere spekter • Eks. rund plateantenne med • uniform strømfordeling • Karakteristikk (=rotert sinc): Antenne med begrenset utstrekning har hovedlobe og sidelober

  29. Lobe parabolantenne

  30. Geometri reflektorantenne Og linsantenne (har dielektrikum med annen signalhastighet)

  31. Antenner Jo større antenne, jo Smalere lobe (beam) => Høyere direktivitet EISCAT Svalbard

  32. Bølgeleder antenner vanlig for navigasjonsradar = slotted waveguide Bølgeleder er et firkatig rør med spalter Gir lite tap og kan håndtere meget høy effekt Karakteristikk simulert på CST ved HIN av Navigasjonsantenne 36x4 elementer, 30° dev. Smal i azimut, bred i elevasjon

  33. Flere bølgeleder antenner 2D bølgeleder antenner i flynos Gripen nos

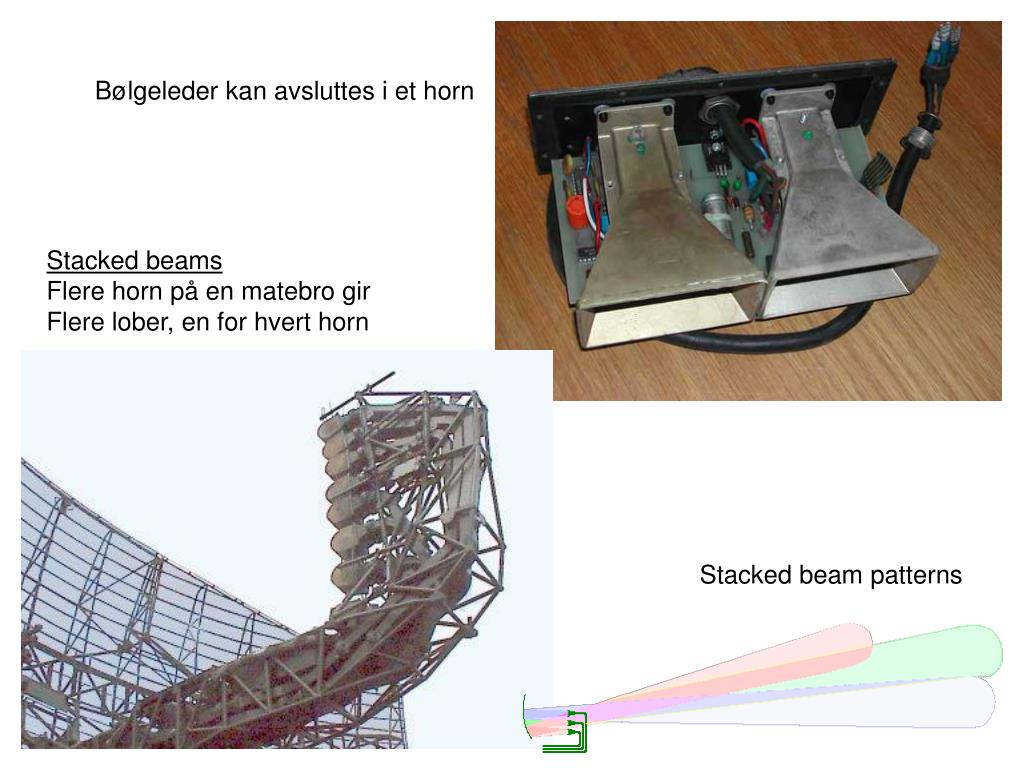

  34. Bølgeleder kan avsluttes i et horn Stacked beams Flere horn på en matebro gir Flere lober, en for hvert horn Stacked beam patterns

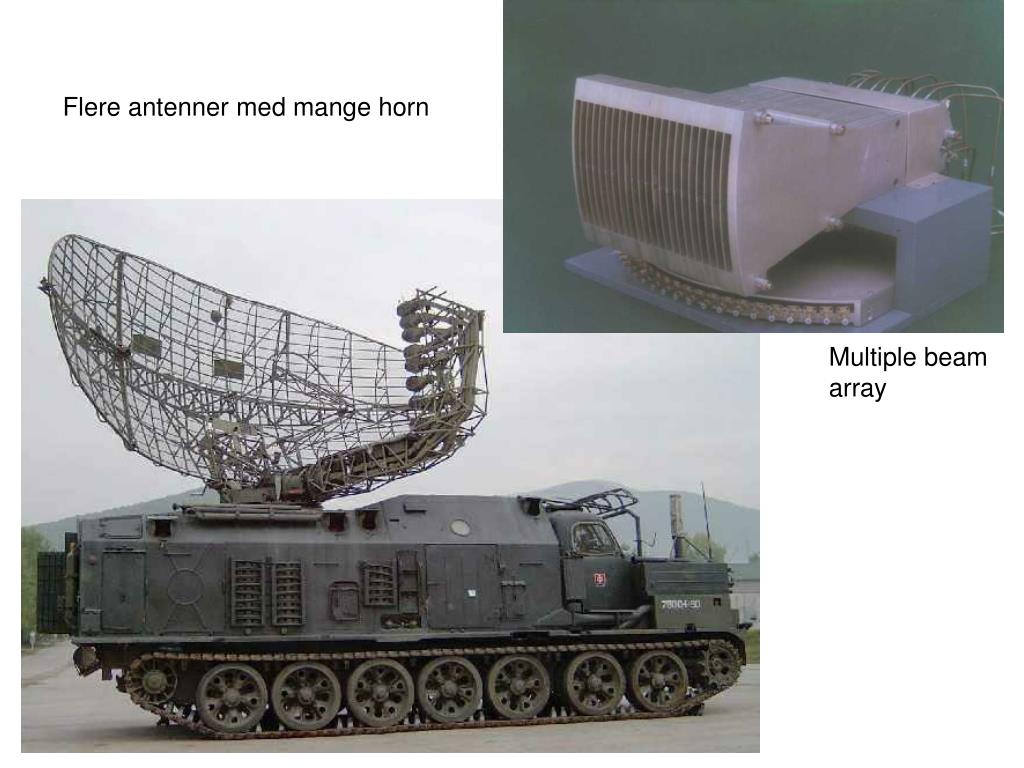

  35. Flere antenner med mange horn Multiple beam array

  36. Måtter å scanne på Helical scan

  37. Spiral scan

  38. Aircraft scanning

  39. Coverage diagram

  40. Resolution = Oppløsning

  41. Range resolution Avhenger av pulslengden

  42. Cross range resolution Bestemmes av lobebredden Avhengig av avstand (range)

  43. Illustrasjon Cross range resolution

  44. Betydning av avstand til objekt

  45. Påvirkning radartverrsnitt

  46. RCS plot ”Vanlig” fly Airbus
