pr sentation de windows presentation foundation

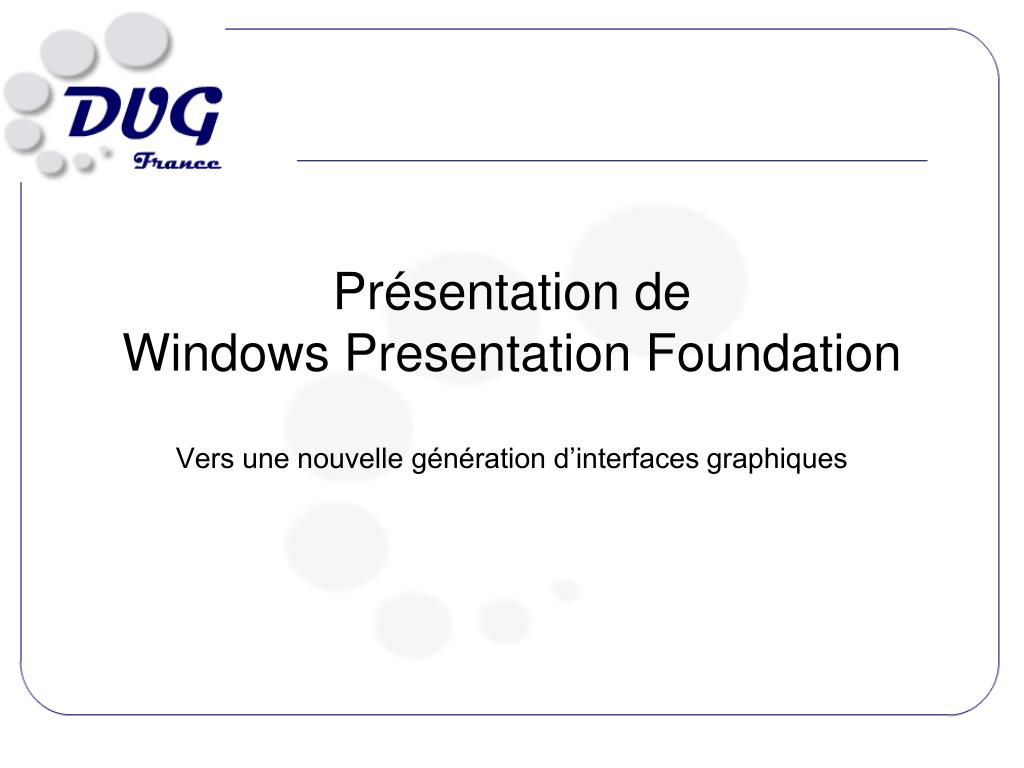

Présentation de Windows Presentation Foundation

Vers une nouvelle génération d’interfaces graphiques

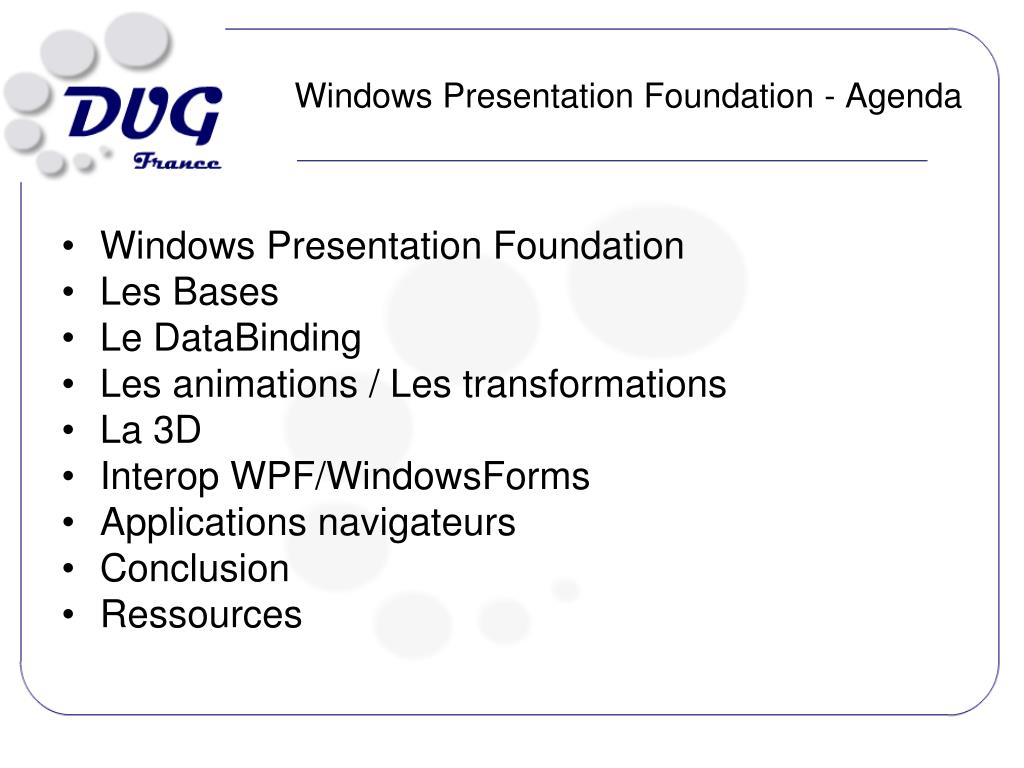

windows presentation foundation agenda
Windows Presentation Foundation - Agenda
  • Windows Presentation Foundation
  • Les Bases
  • Le DataBinding
  • Les animations / Les transformations
  • La 3D
  • Interop WPF/WindowsForms
  • Applications navigateurs
  • Conclusion
  • Ressources

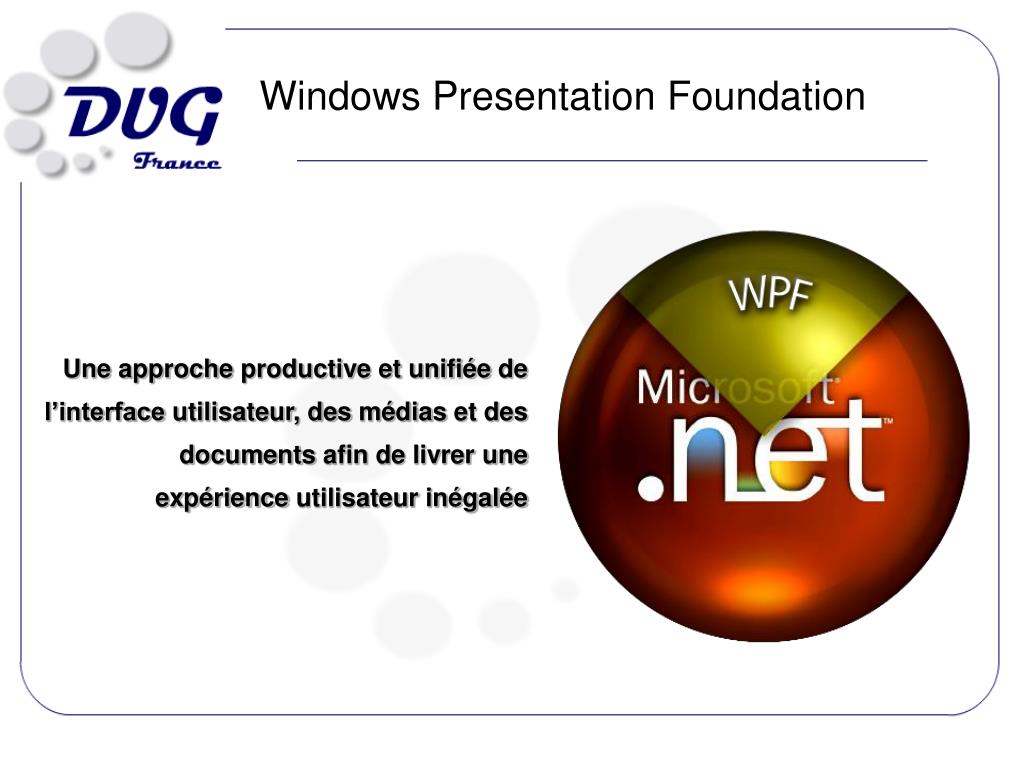

windows presentation foundation
Windows Presentation Foundation

Uneapproche productive et unifiée de l’interfaceutilisateur, des médias et des documents afin de livreruneexpérienceutilisateurinégalée

windows presentation foundation1

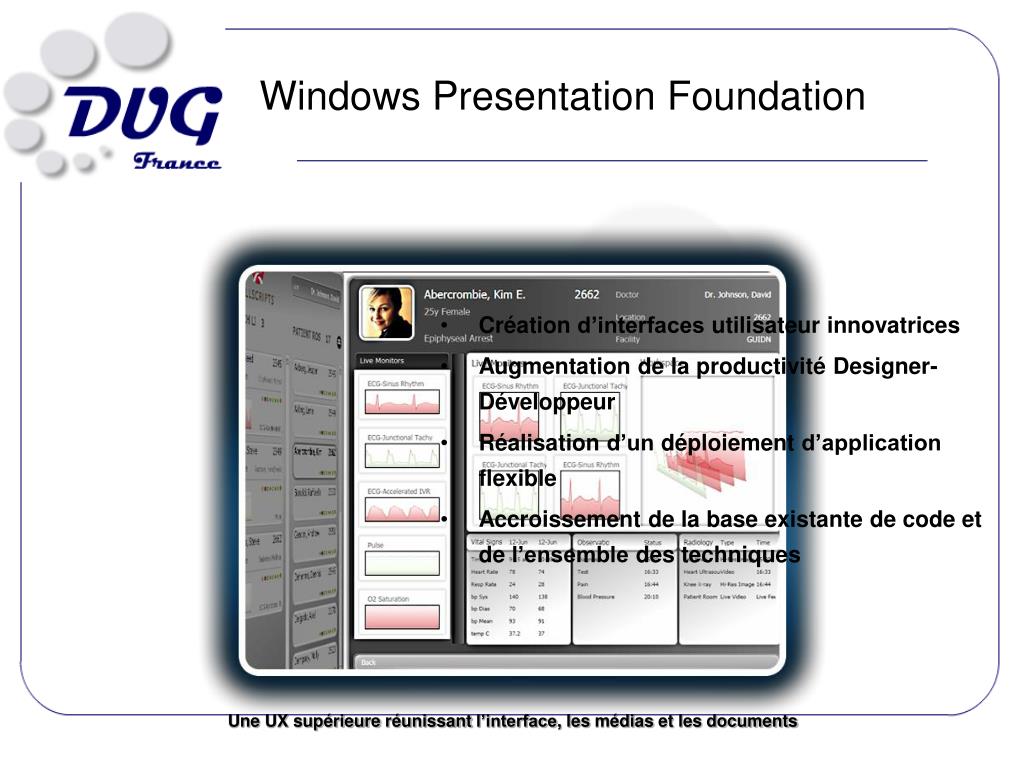

Créationd’interfacesutilisateurinnovatrices

Augmentation de la productivité Designer-Développeur

Réalisation d’un déploiementd’application flexible

Accroissement de la base existante de code et de l’ensemble des techniques

Windows Presentation Foundation

Une UX supérieureréunissantl’interface, les médias et les documents

l architecture de wpf

DOCUMENT SERVICES

USER INTERFACE SERVICES

XPS Documents

Application Services

Controls

Databinding

Packaging Services

Deployment Services

Layout

MEDIA INTEGRATION LAYER

BASE SERVICES

XPS Viewer

Windows Presentation Foundation

Imaging

2D

Audio

XAML

Text

Effects

3D

Video

Accessibility

Animation

Input & Eventing

Composition Engine

Property System

Unmanaged

Managed

Input / Eventing System

Property Engine

.NET Framework 2.0

Composition Engine

Desktop Windows Manager

Windows Media Foundation

Media Integration Layer

Print Spooler

DirectX

Windows Vista Display Driver (LDDM)

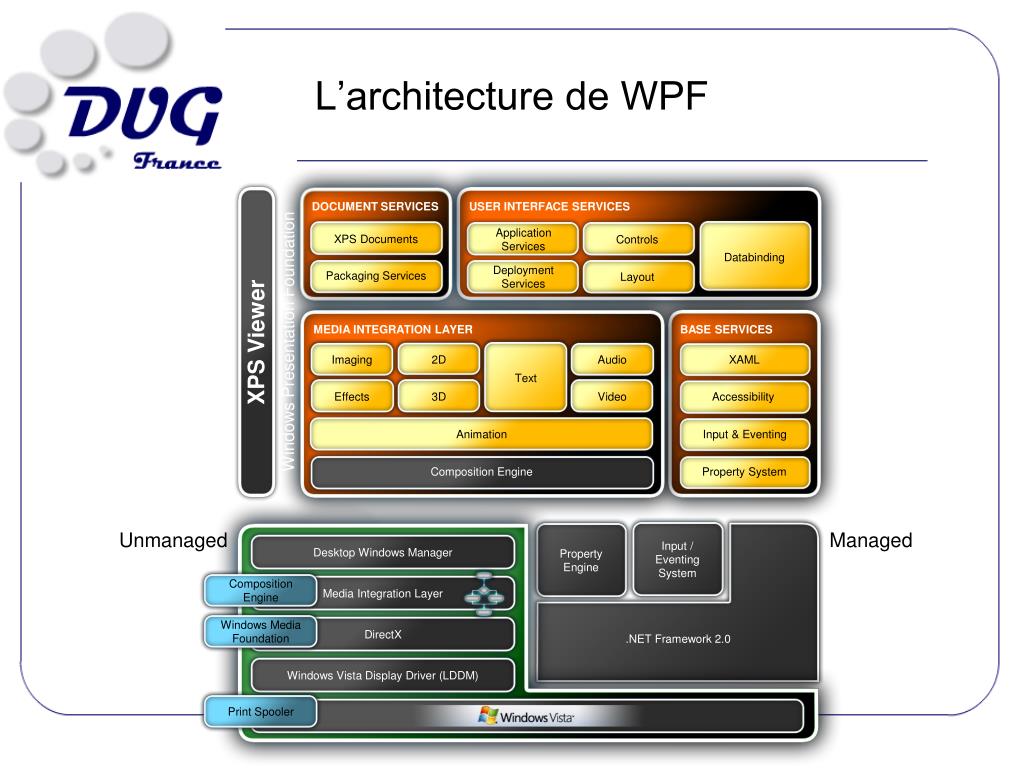

L’architecture de WPF
productivit d veloppeur designer
Productivité Développeur-Designer
  • Outils Microsoft pour les développeurs et les designers
  • Programmationdéclarative avec XAML
  • Outilsd’éditeurs tiers (Aurora de Mobiform, ZAM 3D de Electric Rain)
  • Avec XAML, les développeurs et les designers peuventaffinerleur collaboration

Les designers conçoivent les UI

Et les développeursajoute la logique métier

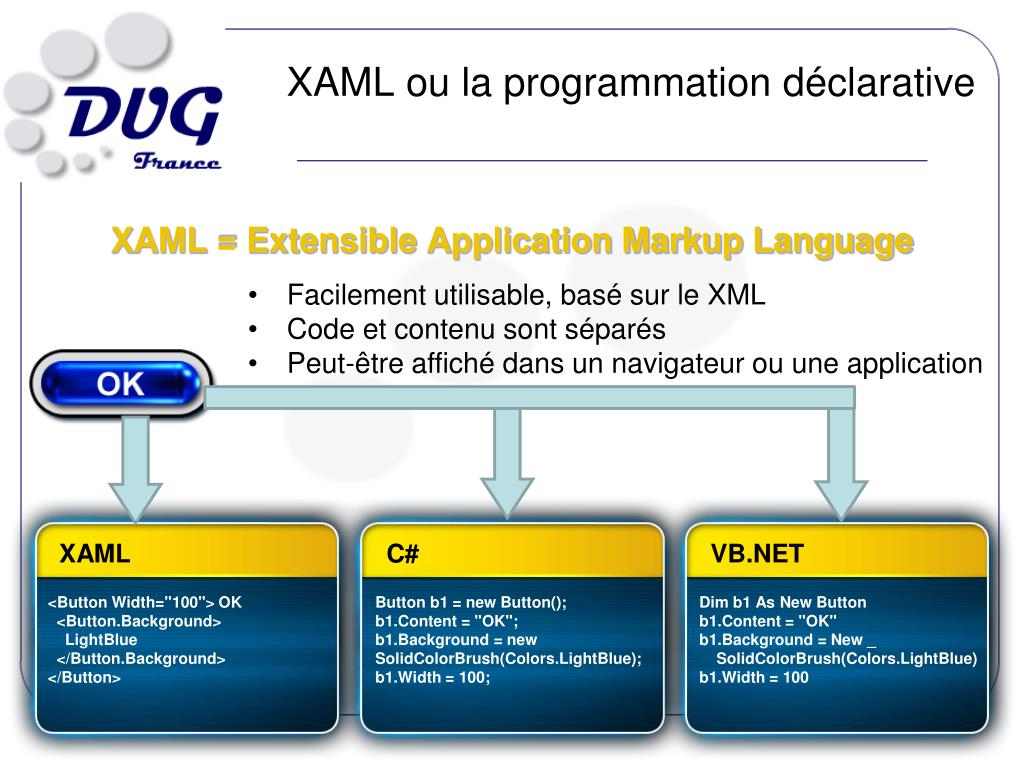

xaml ou la programmation d clarative
XAML = Extensible Application Markup Language

XAML

C#

VB.NET

<Button Width="100"> OK

<Button.Background>

LightBlue

</Button.Background>

</Button>

Button b1 = new Button();

b1.Content = "OK";

b1.Background = new SolidColorBrush(Colors.LightBlue);

b1.Width = 100;

Dim b1 As New Button

b1.Content = "OK"

b1.Background = New _ SolidColorBrush(Colors.LightBlue)

b1.Width = 100

XAML ou la programmation déclarative
  • Facilementutilisable, basésur le XML
  • Code et contenusontséparés
  • Peut-êtreaffichédans un navigateurouune application
les contr les

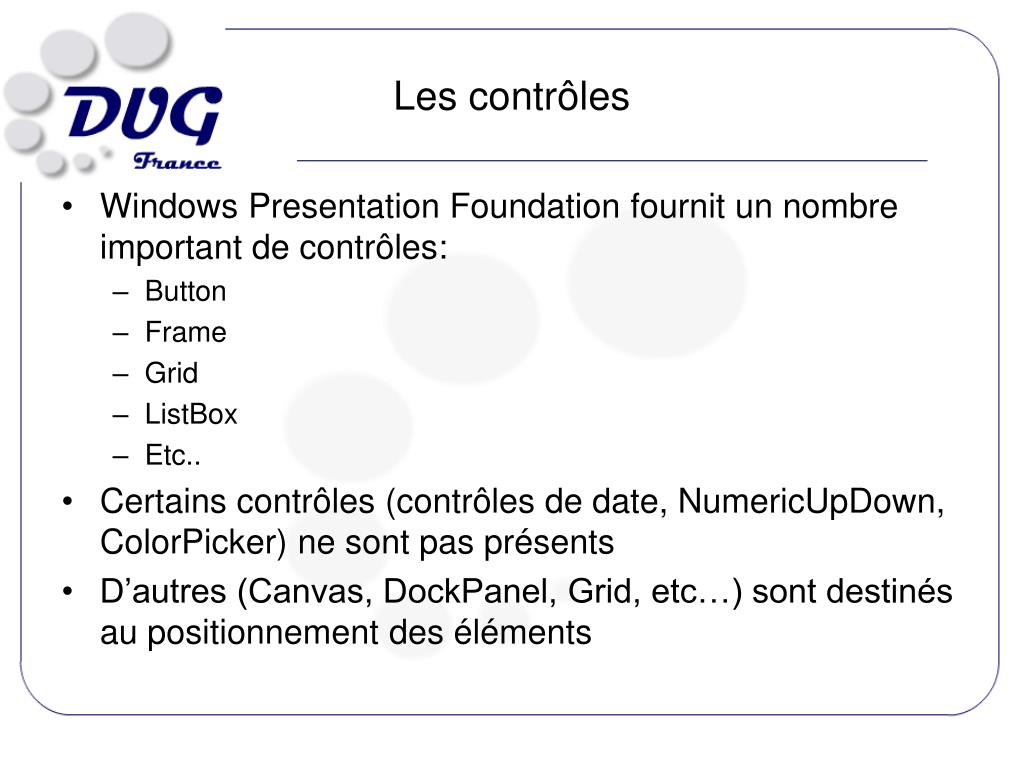

Les contrôles
  • Windows Presentation Foundation fournit un nombre important de contrôles:
    • Button
    • Frame
    • Grid
    • ListBox
    • Etc..
  • Certains contrôles (contrôles de date, NumericUpDown, ColorPicker) ne sont pas présents
  • D’autres (Canvas, DockPanel, Grid, etc…) sont destinés au positionnement des éléments
les styles
Les styles
  • Définissent l’apparence des éléments au sein de l’application
  • Utilisation des Setter pour définir la propriété à modifier et sa valeur:

<Style x:Key="Slider_RepeatButton" TargetType="{x:Type RepeatButton}">

<Setter Property="OverridesDefaultStyle" Value="True" />

<Setter Property="IsTabStop" Value="false" />

<Setter Property="Focusable" Value="false" />

<Setter Property="Template">

<Setter.Value>

<ControlTemplate TargetType="{x:Type RepeatButton}">

<Border Background="Transparent" />

</ControlTemplate>

</Setter.Value>

</Setter>

</Style>

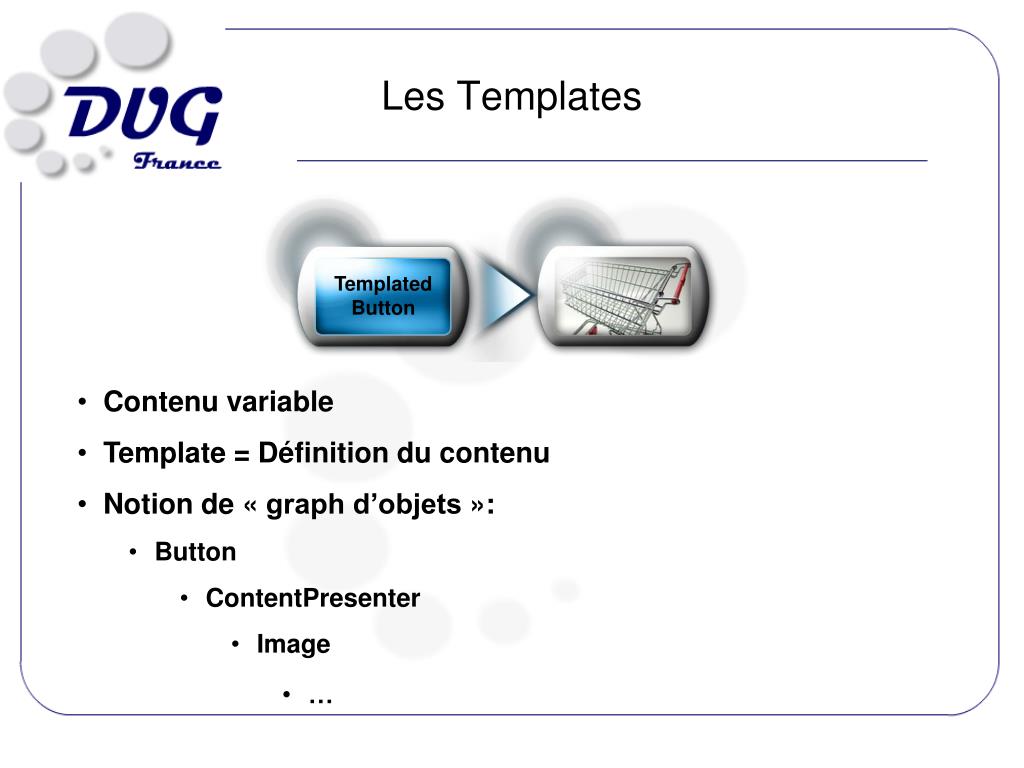

les templates

Templated

Button

Les Templates
  • Contenu variable
  • Template = Définition du contenu
  • Notion de « graph d’objets »:
    • Button
      • ContentPresenter
        • Image
texte et documents
Texte et Documents
  • Support des polices ClearType
  • Support de l’anti-aliasing
  • API pour faciliter la lecture
    • Zoom
    • Recherche
    • Multipages

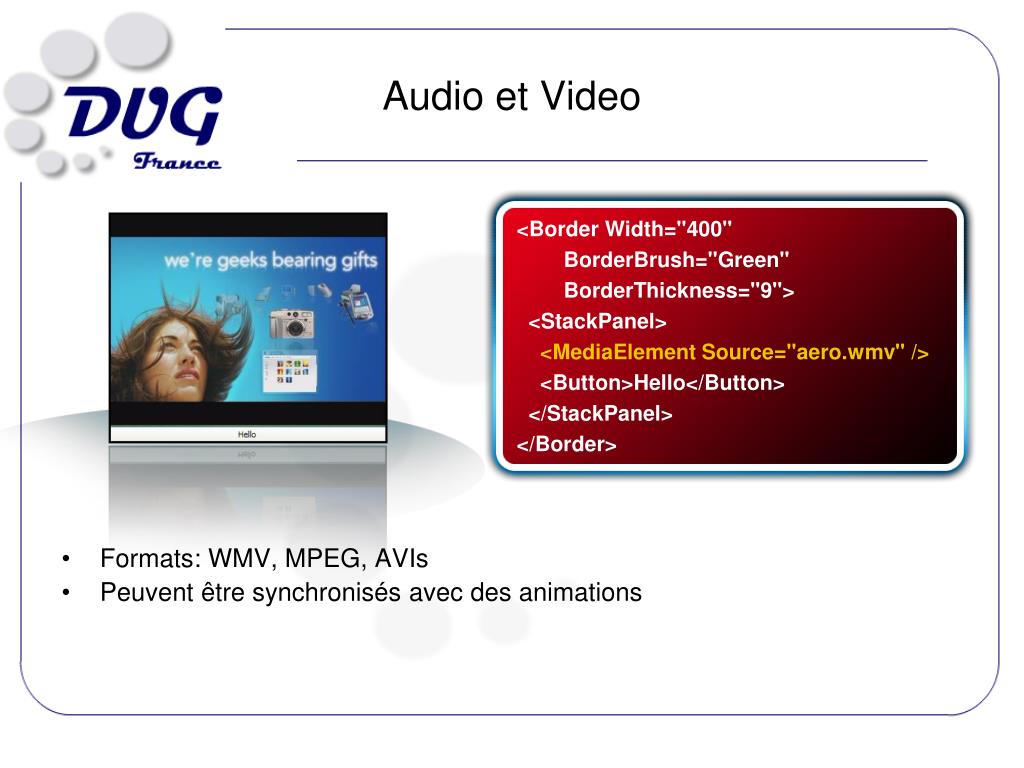

audio et video

<Border Width="400"

BorderBrush="Green"

BorderThickness="9">

<StackPanel>

<MediaElement Source="aero.wmv" />

<Button>Hello</Button>

</StackPanel>

</Border>

Audio et Video
  • Formats: WMV, MPEG, AVIs
  • Peuvent être synchronisés avec des animations

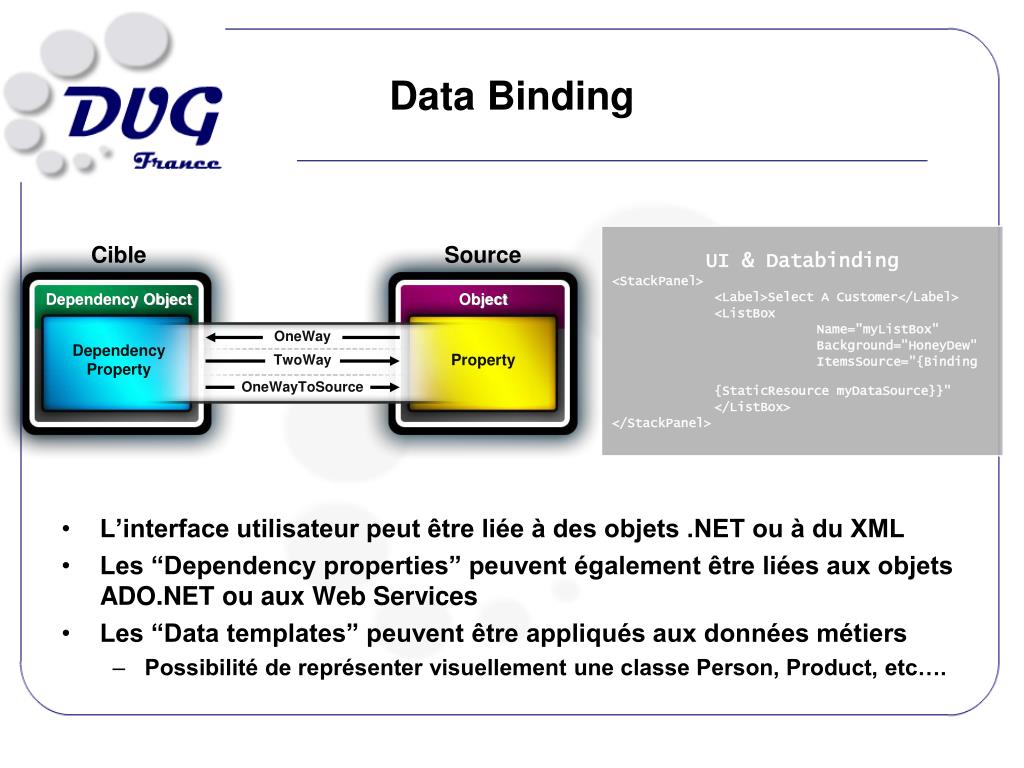

data binding

Cible

Source

Dependency Object

Object

OneWay

Dependency Property

Property

TwoWay

OneWayToSource

Data Binding
  • L’interface utilisateur peut être liée à des objets .NET ou à du XML
  • Les “Dependency properties” peuvent également être liées aux objets ADO.NET ou aux Web Services
  • Les “Data templates” peuvent être appliqués aux données métiers
    • Possibilité de représenter visuellement une classe Person, Product, etc….

UI & Databinding

<StackPanel>

<Label>Select A Customer</Label>

<ListBox

Name="myListBox"

Background="HoneyDew"

ItemsSource="{Binding

{StaticResource myDataSource}}"

</ListBox>

</StackPanel>

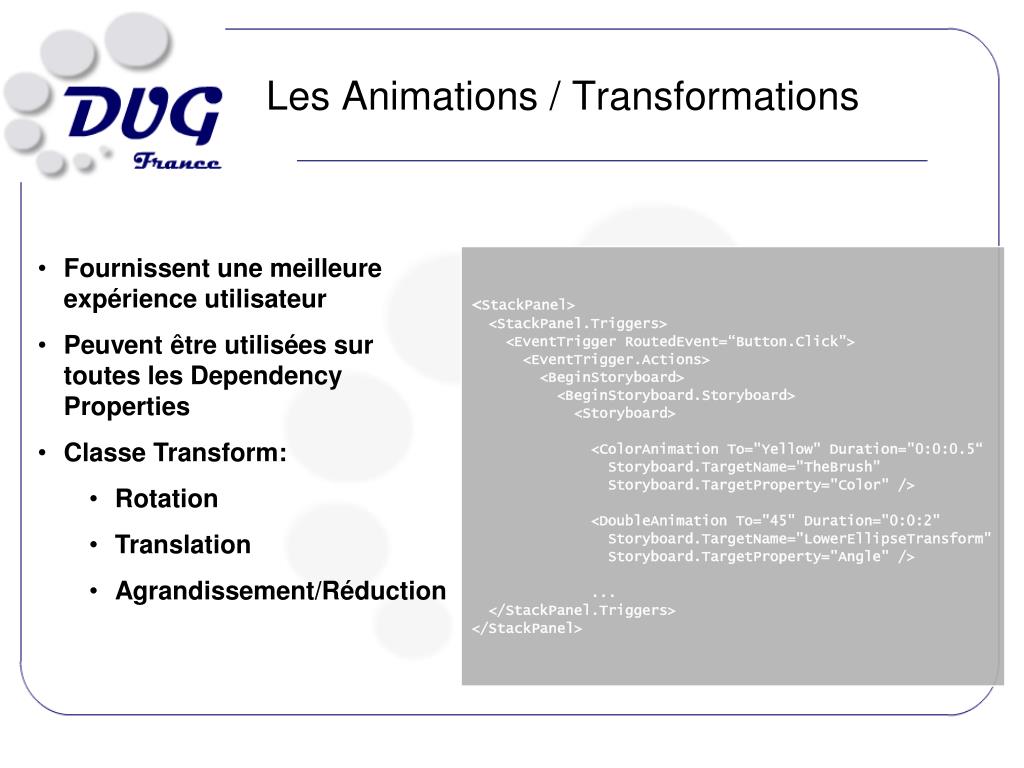

les animations transformations
Les Animations / Transformations

<StackPanel>

<StackPanel.Triggers>

<EventTrigger RoutedEvent=“Button.Click">

<EventTrigger.Actions>

<BeginStoryboard>

<BeginStoryboard.Storyboard>

<Storyboard>

<ColorAnimation To="Yellow" Duration="0:0:0.5“

Storyboard.TargetName="TheBrush"

Storyboard.TargetProperty="Color" />

<DoubleAnimation To="45" Duration="0:0:2"

Storyboard.TargetName="LowerEllipseTransform"

Storyboard.TargetProperty="Angle" />

...

</StackPanel.Triggers>

</StackPanel>

  • Fournissent une meilleure expérience utilisateur
  • Peuvent être utilisées sur toutes les DependencyProperties
  • Classe Transform:
    • Rotation
    • Translation
    • Agrandissement/Réduction
wpf et la 3d

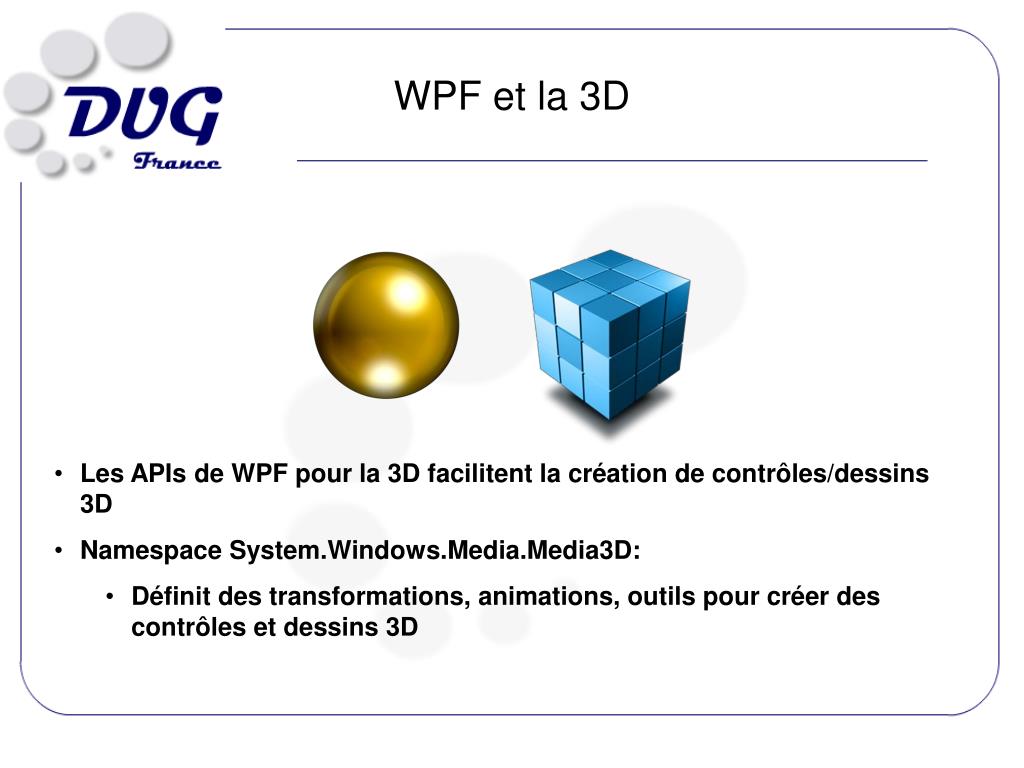

WPF et la 3D
  • Les APIs de WPF pour la 3D facilitent la création de contrôles/dessins 3D
  • Namespace System.Windows.Media.Media3D:
    • Définit des transformations, animations, outils pour créer des contrôles et dessins 3D
slide23

Animations,

Transformations, 3D

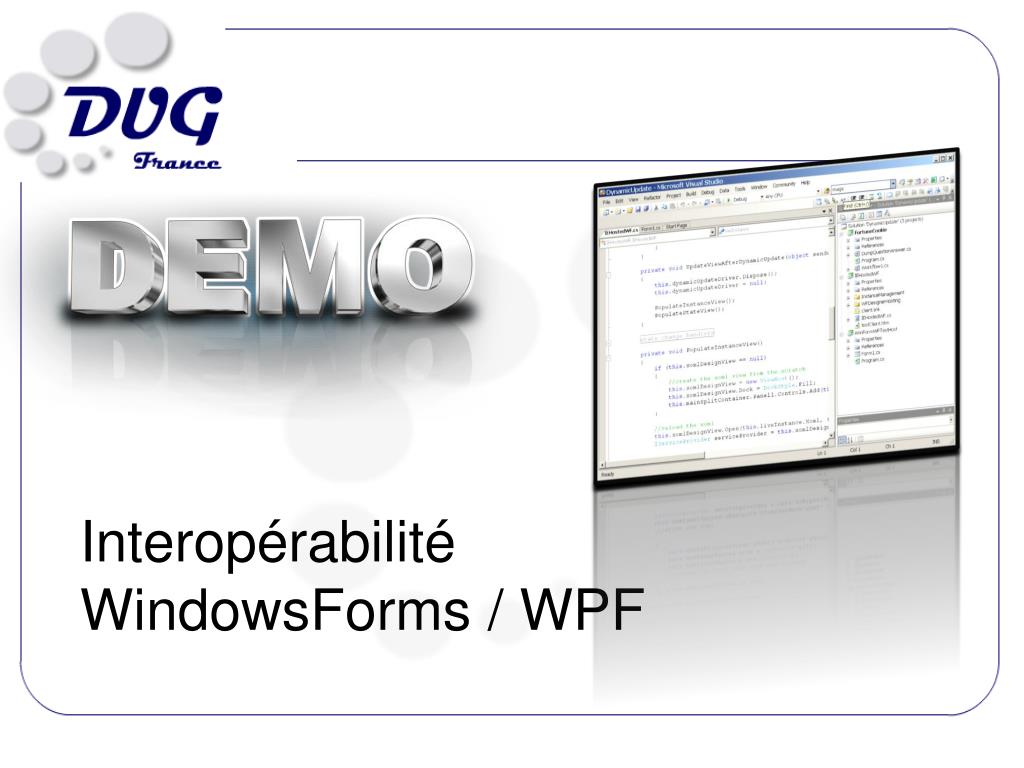

int rop rabilit windowsforms wpf

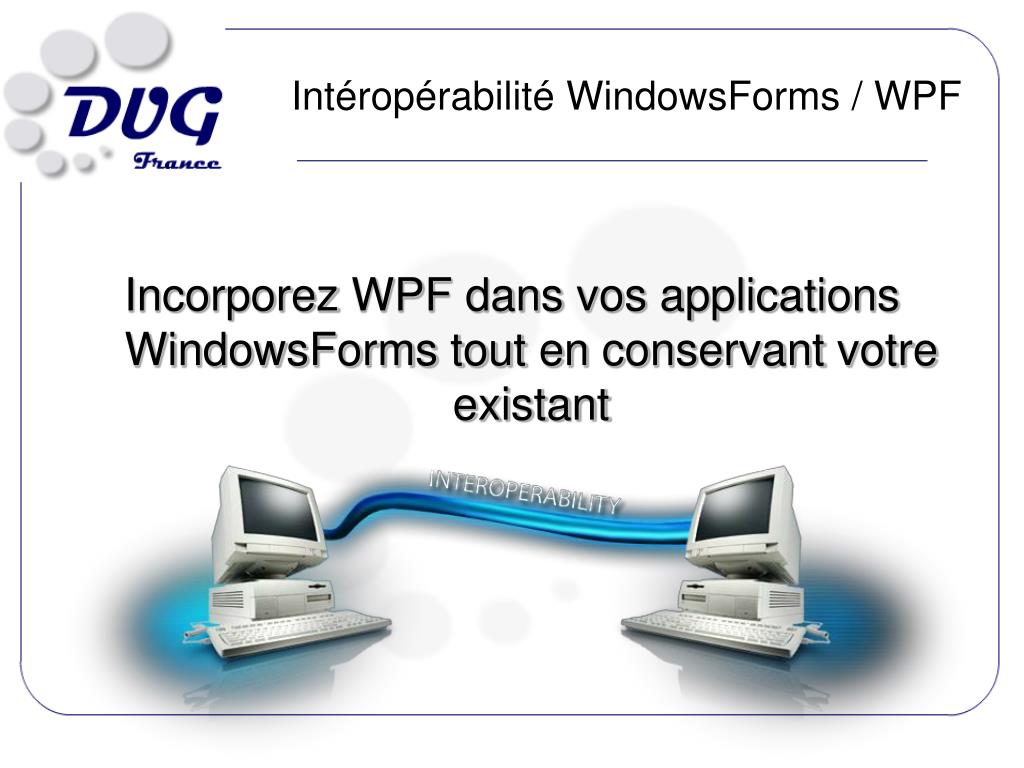

Intéropérabilité WindowsForms / WPF

Incorporez WPF dansvos applications WindowsForms tout en conservantvotreexistant

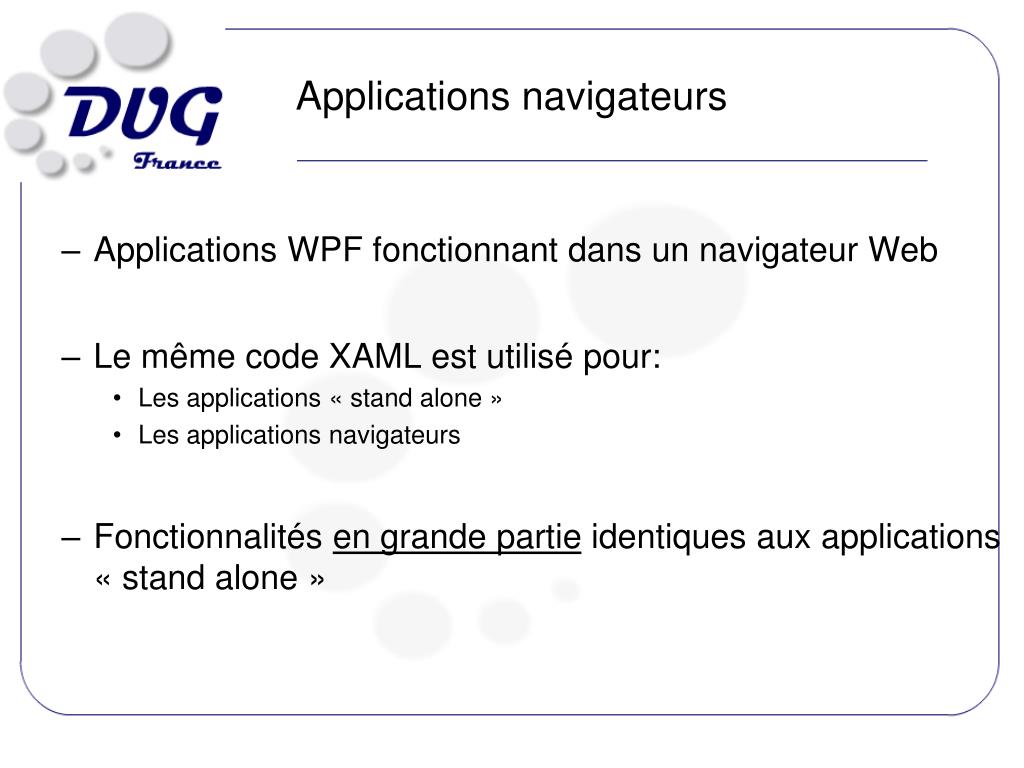

applications navigateurs
Applications navigateurs
  • Applications WPF fonctionnant dans un navigateur Web
  • Le même code XAML est utilisé pour:
    • Les applications « stand alone »
    • Les applications navigateurs
  • Fonctionnalités en grande partie identiques aux applications « stand alone »

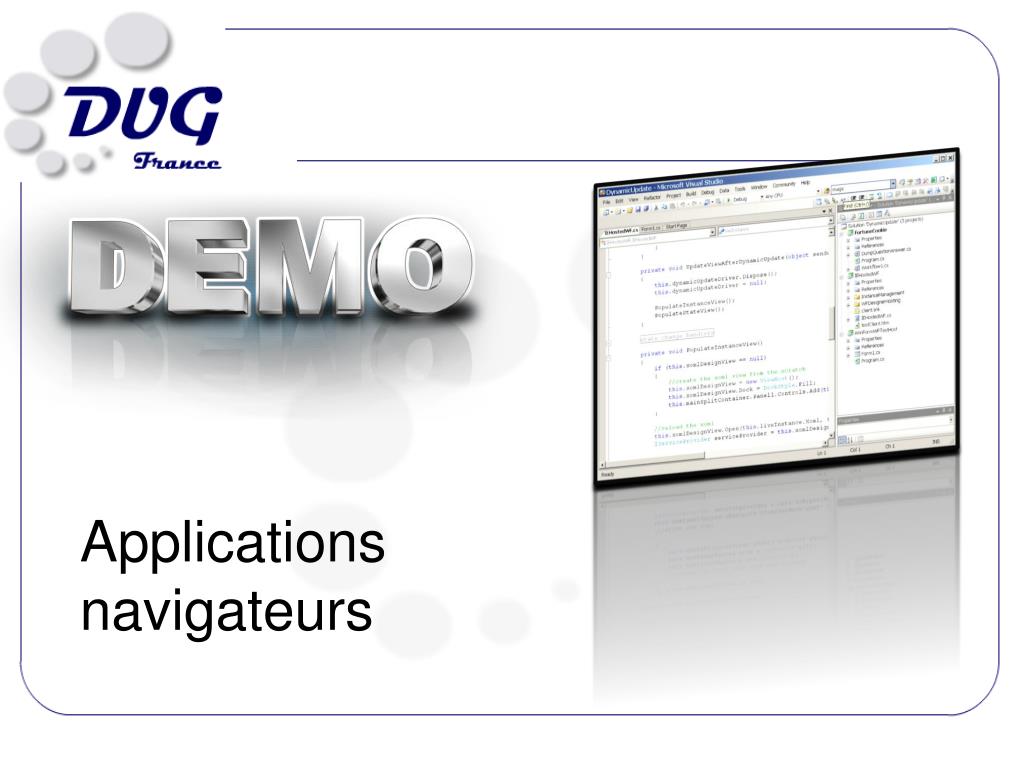

slide27

Applications

navigateurs

disponibilit et packaging

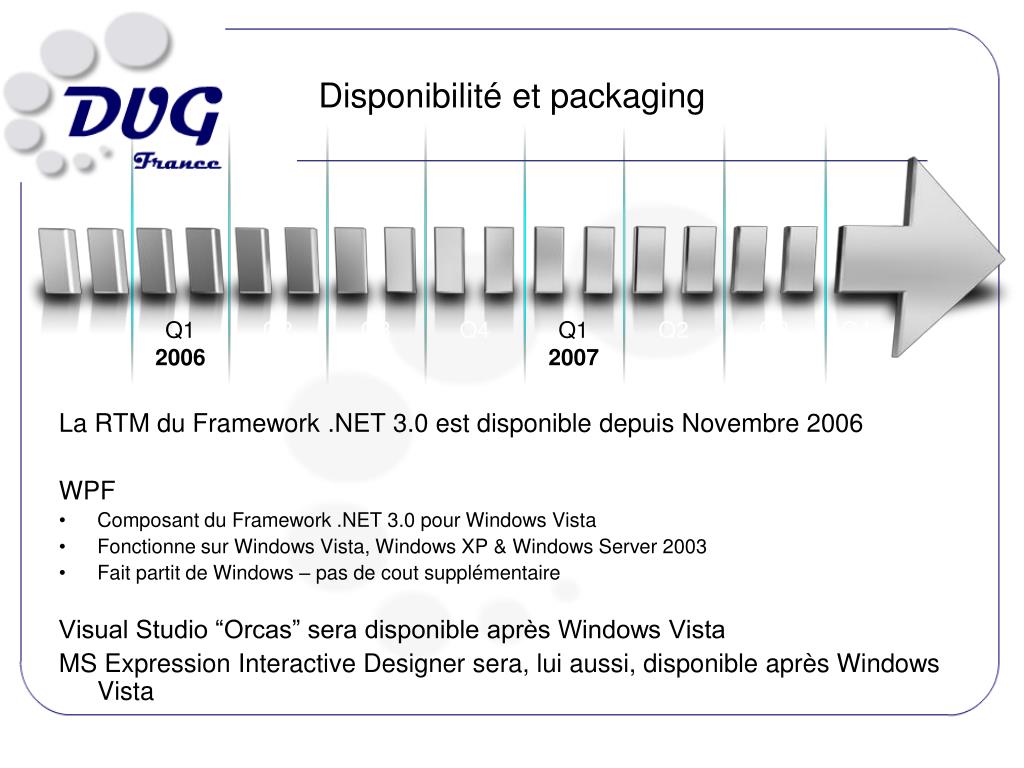

Disponibilité et packaging

La RTM du Framework .NET 3.0 est disponible depuis Novembre 2006

WPF

  • Composant du Framework .NET 3.0 pour Windows Vista
  • Fonctionne sur Windows Vista, Windows XP & Windows Server 2003
  • Fait partit de Windows – pas de cout supplémentaire

Visual Studio “Orcas” sera disponible après Windows Vista

MS Expression Interactive Designer sera, lui aussi, disponible après Windows Vista

Q12006

Q2

Q3

Q4

Q12007

Q2

Q3

Q4

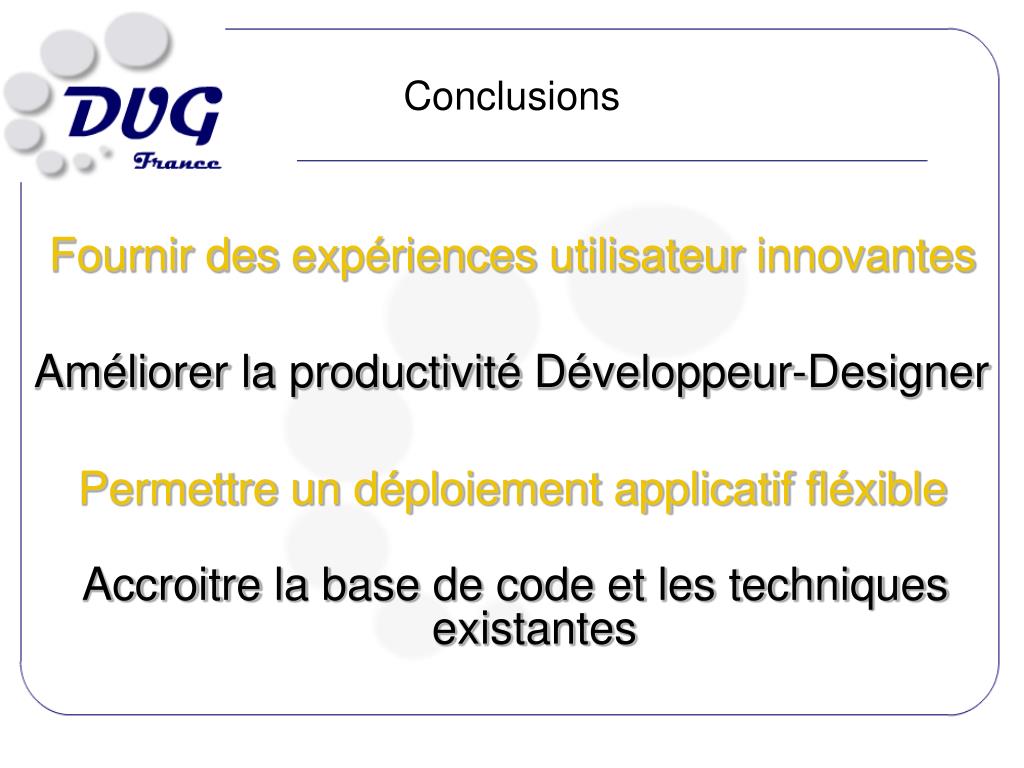

conclusions
Conclusions

Fournir des expériencesutilisateurinnovantes

Améliorer la productivitéDéveloppeur-Designer

Permettre un déploiementapplicatiffléxible

Accroitre la base de code et les techniques existantes

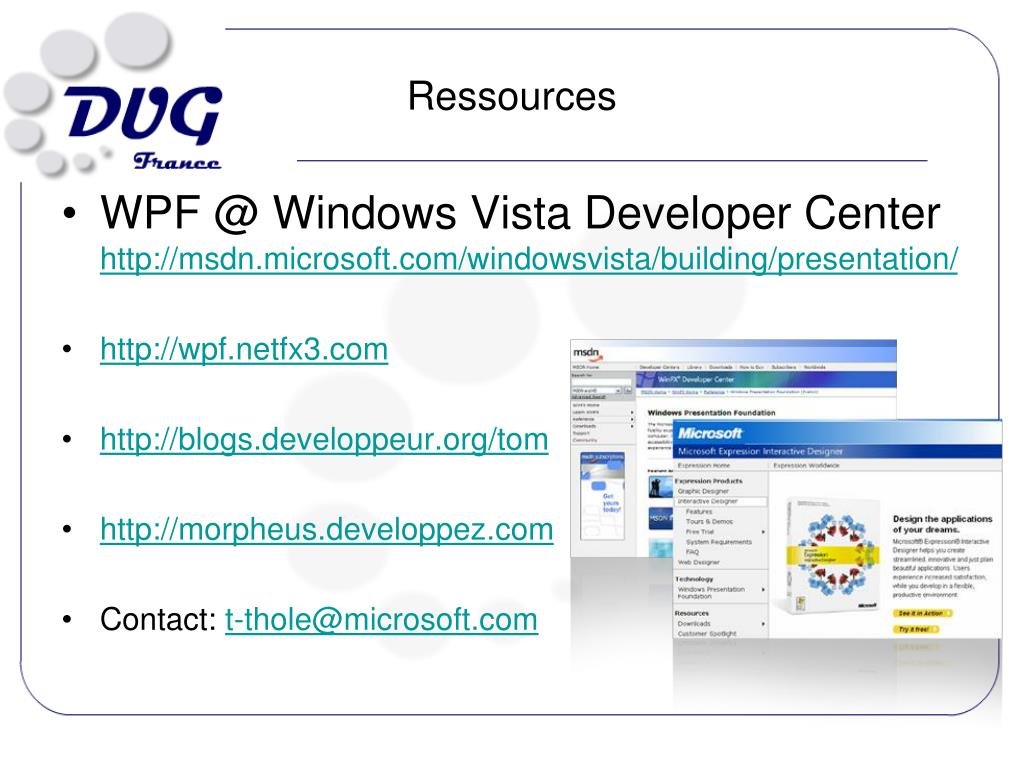

ressources
Ressources
  • WPF @ Windows Vista Developer Centerhttp://msdn.microsoft.com/windowsvista/building/presentation/
  • http://wpf.netfx3.com
  • http://blogs.developpeur.org/tom
  • http://morpheus.developpez.com
  • Contact: t-thole@microsoft.com
