Presentation Transcript

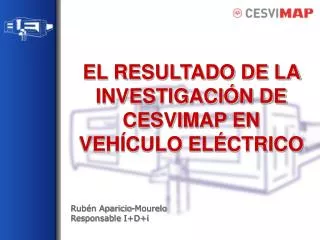

slide1

EL RESULTADO DE LA INVESTIGACIÓN DE CESVIMAP EN

VEHÍCULO ELÉCTRICO

Rubén Aparicio-Mourelo

ResponsableI+D+i

slide2
INVESTIGACIÓN EN VEHÍCULO ELÉCTRICO

IDENTIFICACIÓN Y DESCRIPCIÓN DEL VEHÍCULO

TECNOLOGÍA EMPLEADA EN LA CARROCERÍA

ELEMENTOS DIFERENCIADORES

CRASH TESTS CESVIMAP. REPARABILIDAD

COMPARATIVA CON EL SEGMENTO

USO, MANTENIMIENTO Y PERCEPCIÓN

MITSUBISHI i-MIEV

slide3

INVESTIGACIÓN EN VEHÍCULO ELÉCTRICO

Antecedentes: Toyota Prius

slide4

IDENTIFICACIÓN Y DESCRIPCIÓN DEL VEHÍCULO

El Mitsubishi i-MiEV es

- Utilitario de cuatro plazas

- Propulsión totalmente eléctrica

- Autonomía de 150 km

- Velocidad máxima de 130 km/h

Vídeo

slide5

IDENTIFICACIÓN Y DESCRIPCIÓN DEL VEHÍCULO

Equipamiento: Airbags, control de tracción y estabilidad activo (ASTC), ABS con EBD y asistencia a la frenada de emergencia, faros antiniebla con luces diurnas integradas e iluminación posterior mediante LED’s y aire acondicionado.

slide6

TECNOLOGIA EMPLEADA EN LA CARROCERÍA

Diseño: RISE (REINFORCED IMPACT SAFETY EVOLUTION)

- Absorción de energía

- Resistencia del habitáculo

- Seguridad en caso de colisión

- Aceros de alto límite elástico (HSS & UHSS)

- Tailored blanks

slide7

180Nm

ELEMENTOS DIFERENCIADORES

Comparativa M.C.I.

Mitsubishi i

Mitsubishi i-MiEV

Motor térmico y caja cambios

Toma de carga lenta

Inversor

Cargador

Motor

Carga rápida

Tanque combustible

Batería Ión-Litio

slide8

Relación de transmisión: 6,066

Motoreléctrico (46kg)

ELEMENTOS DIFERENCIADORES

Conjunto electromecánico

Reductor

slide9

ELEMENTOS DIFERENCIADORES

Conjunto electromecánico

Cargador/convertidor:

Ondulador/inversor

slide10

ELEMENTOS DIFERENCIADORES

Batería de alta

tensión

Vídeo

Puesta fuera de tensión y en tensión: 0,80

Operación D/M Batería: 2,80

Vídeo

slide11

ELEMENTOS DIFERENCIADORES

Sistema de climatización

Bloque de calefacción eléctrica

4,2 Kw - 330V CC

Compresor eléctrico de climatización

Alimentado a 330V AC Aceite especial POE

slide12

ELEMENTOS DIFERENCIADORES

Ubicación de sistemas frio y calor

Bloque de calefacción eléctrica «AT»

Compresor eléctrico «AT»

slide13

ELEMENTOS DIFERENCIADORES

Refrigeración durante la carga

Impulsor de aire forzado

  • CARGA NORMAL:
    • Impulsor de aire
    • Refrigeración líquida
  • CARGA RÁPIDA:
  • Impulsor de aire
  • Refrigeración líquida
  • Sistema de climatización

Entrada de aire

de climatización

slide14

ELEMENTOS DIFERENCIADORES

Seguridad

Equipos de protección:

Vídeo

slide15

CRASH TEST CESVIMAP

  • Las pruebas de impacto de vehículos a velocidad controlada realizadas en CESVIMAP se rigen según las directrices especificadas por el RCAR (Research Council forAutomobileRepairs).
  • Estas pruebas se llevan a cabo para obtener los datos necesarios para elaborar estudios de dañabilidad y reparabilidad.

Vídeo

slide16

CRASH TEST CESVIMAP

GOLPE DELANTERO:

Consiste en impactar el vehículo, a una velocidad entre 15 y 16 km/h y en el 40% de su parte delantera izquierda, contra un bloque indeformable y girado 10º en sentido antihorario respecto a la longitudinal del vehículo.

Vídeo

slide17

CRASH TEST CESVIMAP

RESULTADOS GOLPE DELANTERO:

PARAGOLPES

TRAVIESA DELANTERA

LARGUERO DELANTERO

FARO

CUNA SUBCHASIS, CONDENSADOR

AIRBAGS, PRETENSORES

Vídeo

slide18

CRASH TEST CESVIMAP

GOLPE TRASERO:

  • Consiste en impactar una barrera móvil de 1400 kg, contra el vehículo, a una velocidad entre 15 y 16 km/h.
  • El vehículo se posiciona girado 10º en sentido horario respecto a su eje longitudinal, de modo que el golpe afecte al 40% de la parte trasera derecha.

Vídeo

slide19

CRASH TEST CESVIMAP

RESULTADOS GOLPE TRASERO:

LARGUERO TRASERO.

EXTENSIÓN DEL LARGUERO

SOPORTE DEL PARAGOLPES.

ARRUGAS EN EL PISO MALETERO.

Vídeo

slide20

COMPARATIVA EN EL SEGMENTO

TIEMPOS DE REPARACIÓN

COSTES DEL RECAMBIO

VEHÍCULOS DEL MISMO SEGMENTO

slide21

USO, MANTENIMIENTO Y PERCEPCIÓN

Pruebas realizadas

- Carretera nacional (limitación 100 km/h) – sin A/C, 1 ocupante: 93 km (ida/vuelta) restando una autonomía del 12,5%.

- Autovía (limitación 110 km/h), 4 ocupantes – sin A/C: se lograron recorrer 112 km a una temperatura ambiente de 19ºC.

- Urbano (limitación 50km/h) – un solo ocupante – sin A/C, temperatura media de 28ºC, recorrido total de 142,4 km.

slide22

USO, MANTENIMIENTO Y PERCEPCIÓN

COSTES

Teóricamente tiene un consumo medio de 13,5 kWh/100 km (150 km de autonomía con 16 kWh), así que los costes son los siguientes:

  • Tarifa valle: 1,29 € / 100 km
  • Tarifa supervalle: 0,89 € / 100 km
  • Punta:2,66 €/ 100 km
slide23

Gracias por su atención

Rubén Aparicio-Mourelo

ResponsableI+D+i
