Presentation Transcript
ybs airtec double

YBS Airtec Double

YBS Airtec Double

dimensjoner:

bredde: 1,20 m

lengde: 25,00 m

areal: 30,00 m²

tykkelse: 4 mm

ybs airtec double2

YBS Airtec Double

nødvendig tilbehør:

stiftpistol (ikke stifthammer), stiftstørrelse 8 – 14 mm

ISO+ kniv og vanlig saks

YBS ALU tape 5 cm x 20 m

ybs airtec double3

YBS Airtec Double

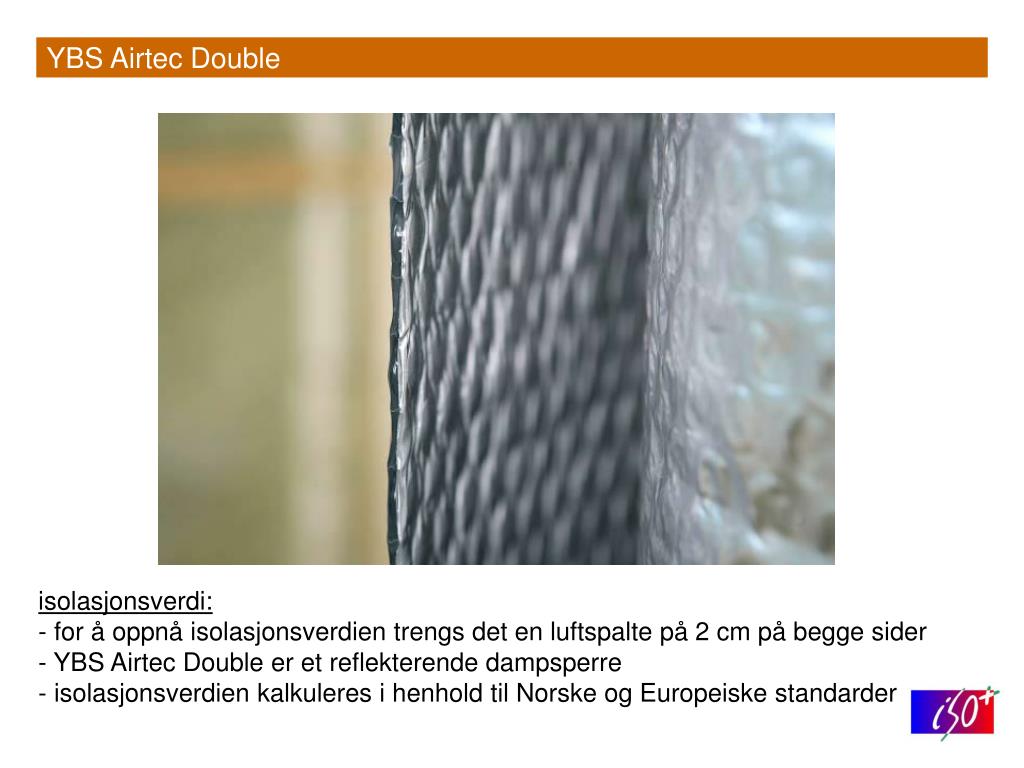

isolasjonsverdi:

for å oppnå isolasjonsverdien trengs det en luftspalte på 2 cm på begge sider

- YBS Airtec Double er et reflekterende dampsperre

isolasjonsverdien kalkuleres i henhold til Norske og Europeiske standarder

ybs airtec double4

YBS Airtec Double

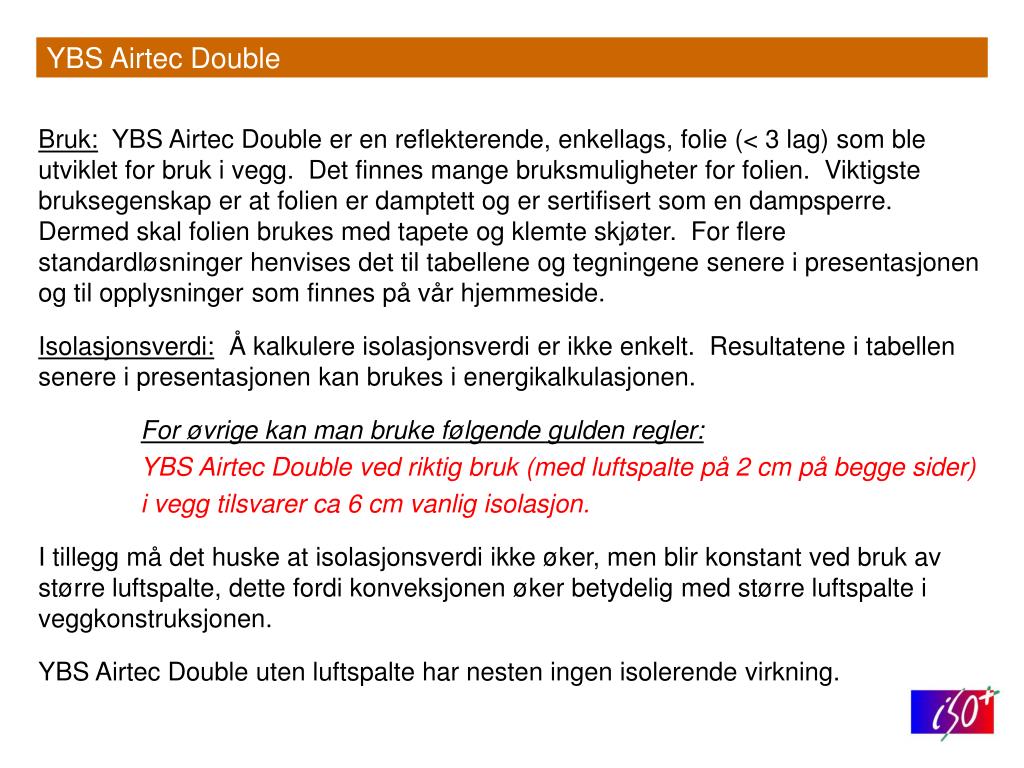

Bruk: YBS Airtec Double er en reflekterende, enkellags, folie (< 3 lag) som ble utviklet for bruk i vegg. Det finnes mange bruksmuligheter for folien. Viktigste bruksegenskap er at folien er damptett og er sertifisert som en dampsperre. Dermed skal folien brukes med tapete og klemte skjøter. For flere standardløsninger henvises det til tabellene og tegningene senere i presentasjonen og til opplysninger som finnes på vår hjemmeside.

Isolasjonsverdi: Å kalkulere isolasjonsverdi er ikke enkelt. Resultatene i tabellen senere i presentasjonen kan brukes i energikalkulasjonen.

For øvrige kan man bruke følgende gulden regler:

YBS Airtec Double ved riktig bruk (med luftspalte på 2 cm på begge sider)

i vegg tilsvarer ca 6 cm vanlig isolasjon.

I tillegg må det huske at isolasjonsverdi ikke øker, men blir konstant ved bruk av større luftspalte, dette fordi konveksjonen øker betydelig med større luftspalte i veggkonstruksjonen.

YBS Airtec Double uten luftspalte har nesten ingen isolerende virkning.

ybs airtec double5

YBS Airtec Double

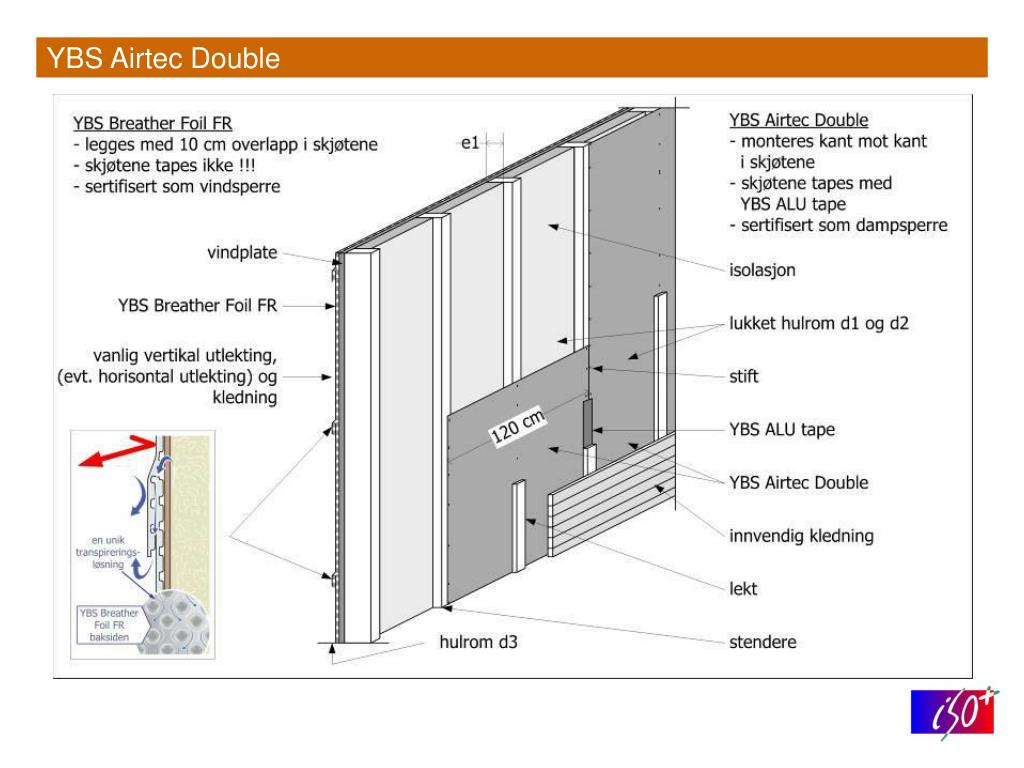

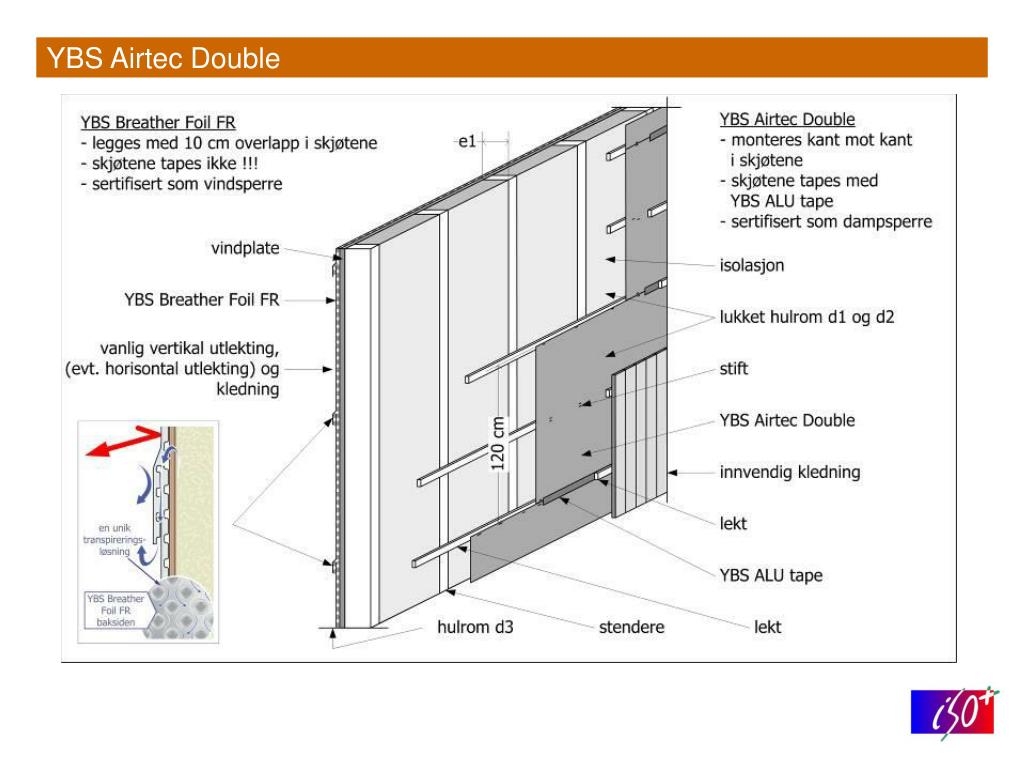

Luftspaltene blir bygget opp med lekt eller ved at isolasjonen ikke fyller opp hele arealet mellom stenderne. Senteravstand på lektene er vanligvis 60 cm slik at YBS Airtec Double passer akkurat over 3 stendere (cc 120 cm).

ybs airtec double6

YBS Airtec Double

Luftspalte er nødvendig for å få en isolerende virkning. Ved reflekterende isolasjon kan luftspalte være:

lukkete hulrom (mellom kledning og folien, mellom folien og mineralsk isolasjon)

ventilerende hulrom (mellom reflekterende vindsperre og utvendig kledning)

mot de fri (hvis reflekterende isolasjon ikke skal ha noen kledning oppover)

ybs airtec double7

YBS Airtec Double

Vi viser en av flere muligheter. Rull ut YBS Airtec Double over stendere. YBS Airtec Double blir montert i samme retning som stenderne. Folien blir skjøtet midt på stenderen.

ybs airtec double8

YBS Airtec Double

Stram opp folien og stift folien på stendere. YBS Airtec Double er sertifisert som en dampsperre og skal fungerer som en dampsperre. I Norge er det høye krav til tetthet på dampsperrer. Det er derfor viktig at det kommer en klemlekt over alle stifter. For øvrig gjelder samme regler her som ved montering av vanlig dampsperre.

ybs airtec double9

YBS Airtec Double

Skjær folien med saks eller ISO+ kniv. Skjær YBS Foiltec Double minst 10 cm lengre enn hva du trenger. Folien skal brettes ved alle ytterkanter. Prøv å få til en bra overgang ved dampsperren i taket og/eller folie på gulv.

ybs airtec double10

YBS Airtec Double

Klipp folien slik at du kan skjøte akkurat på stender eller lekt.

ybs airtec double11

YBS Airtec Double

YBS Airtec Double blir montert kant mot kant. I tillegg blir alle skjøtene god tapet med YBS ALU tape før den nødvendige klemlekten blir montert over.

ybs airtec double12

YBS Airtec Double

Det finnes mange teorier og mye forskning på hvordan en dampsperre skal bli montert og hvordan detaljer skal utført.

Vi i ISO+ henviser til kunnskapen montøren besitter. Husk at tettheten blir så god som det svakeste leddet i kjeden. Se at tapen er perfekt montert og at det ikke er hull i folien. Spesial kunnskap og nøyaktighet trengs spesielt i overganger ved tak og gulv. Utfordringen er alltid ved dør, vinduer,…

ybs airtec double13

YBS Airtec Double

YBS Airtec Double er et dampsperre som har spesielt gode egenskaper på steder hvor man har vanligvis har de største utfordringene. Ved bruk av vår reflekterende dampsperre fjerner eller reduserer man automatisk kulde-broer bryter. Gjennomtenk god hver eneste detalj!

ybs airtec double14

YBS Airtec Double

Bruk hjelpemidler, marker stendere eller andre detaljer som skal huskes.

ybs airtec double15

YBS Airtec Double

Skade på folien blir rettet opp med YBS ALU tape (5 cm x 20 m)

eco wool isolasjon

Bruk gjerne vår ECO-WOOL isolasjon mellom stendere

ECO – WOOL isolasjon

Klør ikke

  • Framtidens isolasjon
  • Allergivennlig
  • Miljøvennlig
  • For gulv, vegg og tak
  • Gunstige priser
  • λ 0,0425
  • Se alle fordeler på www.eco-wool.no
ybs airtec double21

YBS Airtec Double

Isolasjonsverdien er kalkulert i henhold til Norsk og Europeisk Standard. Tabellen henviser til tegninger på foregående sider. Isolasjonsverdiene kan settes inn i TEK 2007 energikalkulator.

ybs airtec double22

YBS Airtec Double

Fordeler:

klør ikke

ingen allergisk virkning

bedre for helse og miljø

rimeligere løsning

gir tynnere veggkonstruksjon

rask montering

reduserer skade pga mus, insekter,…

fungerer like god i fuktig område

tåler fukt

reduserer bruk av mineralsk isolasjon betydelig

unik kombinasjon med YBS Breather Foil FR vindsperre

gir mer luksus

gir ingen kjemiske avgassing over tid

tilfredsstiller dokumentasjonskrav for nye Norsk energitiltak TEK 2007

ybs airtec double23

YBS Airtec Double

Hvis du har flere spørsmål, vennligst ta kontakt med oss:

ISO+

Tromsnesveien 14

N-2634 Fåvang

www.isopluss.no

info@isopluss.no

(0047) 48 86 78 99
