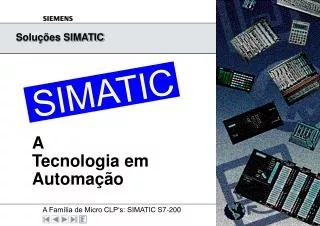

Soluções SIMATIC

TIC

ATecnologia emAutomação

TIC

SIMA

SIMA

programador control vel meta global

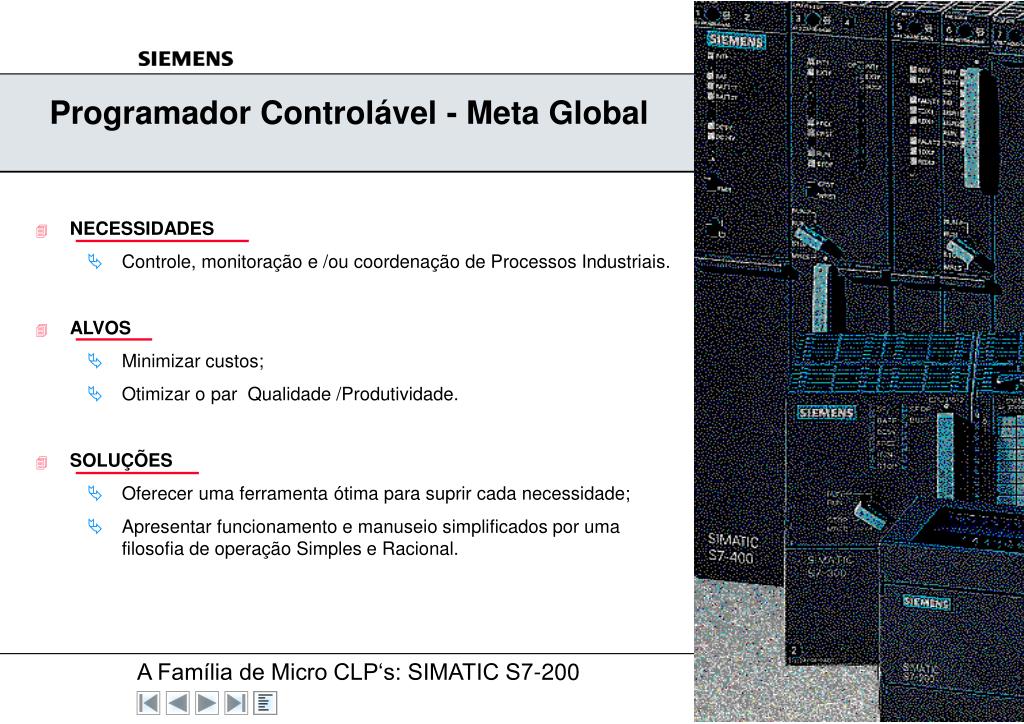

Programador Controlável - Meta Global
  • NECESSIDADES
    • Controle, monitoração e /ou coordenação de Processos Industriais.
  • ALVOS
    • Minimizar custos;
    • Otimizar o par Qualidade /Produtividade.
  • SOLUÇÕES
    • Oferecer uma ferramenta ótima para suprir cada necessidade;
    • Apresentar funcionamento e manuseio simplificados por uma filosofia de operação Simples e Racional.
slide3

Funcionamento básico

  • Executa um mesmo programa ciclicamente.
  • Controla processos contínuos ou alternados.
slide4

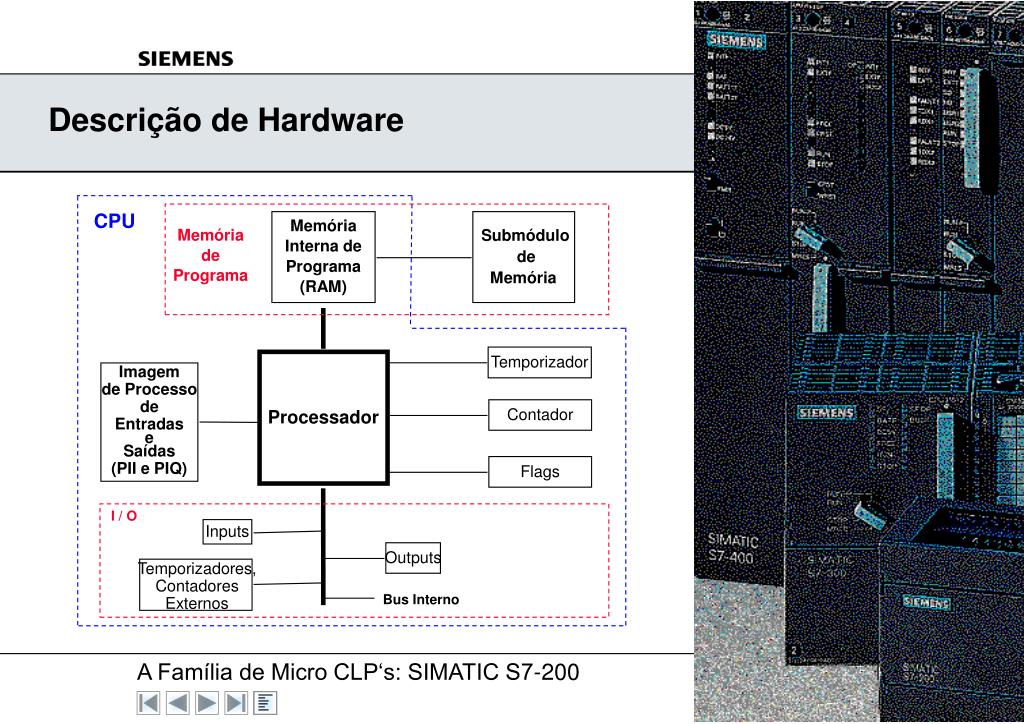

Descrição de Hardware

CPU

Memória

Interna de

Programa

(RAM)

Submódulo

de

Memória

Memória

de

Programa

Temporizador

Processador

Imagem

de Processo

de

Entradas

e

Saídas

(PII e PIQ)

Contador

Flags

I / O

Inputs

Outputs

Temporizadores,

Contadores

Externos

Bus Interno

slide5

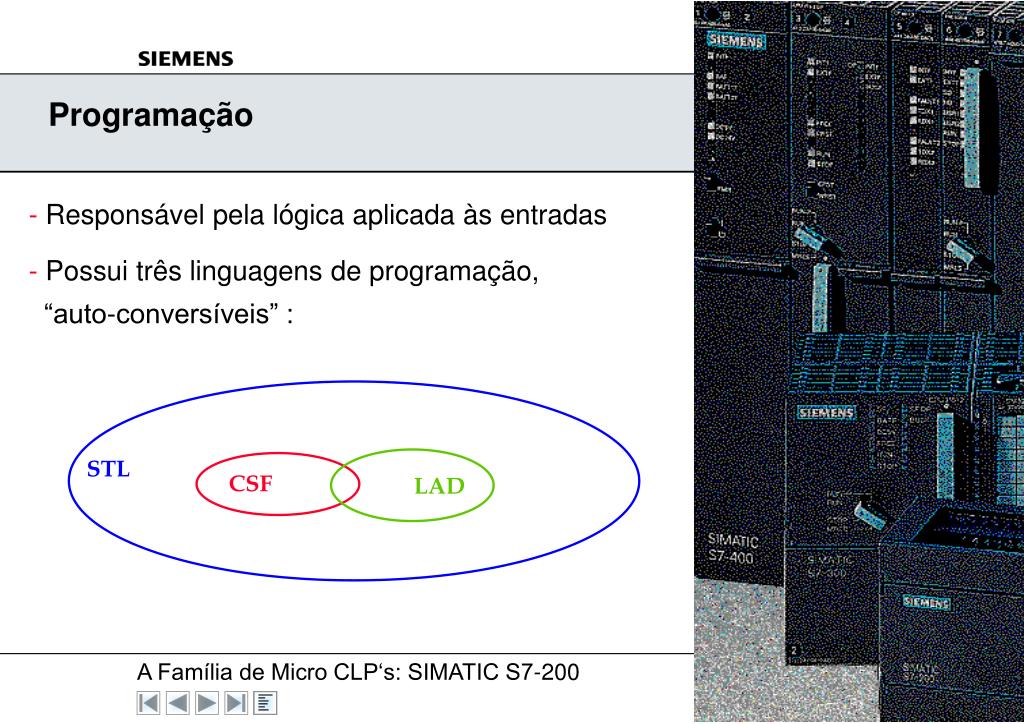

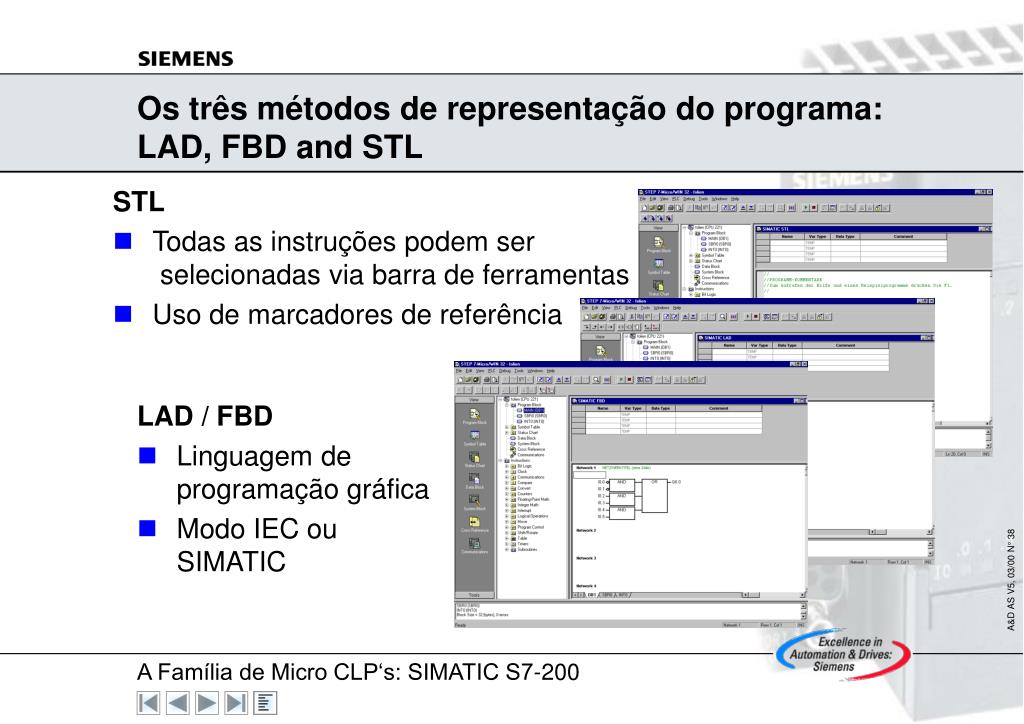

Programação

- Responsável pela lógica aplicada às entradas

- Possui três linguagens de programação,

“auto-conversíveis” :

STL

CSF

LAD

slide6

Exemplo: AND

STL

A I 0.0 A I 0.1

= Q 0.0

CSF

LAD

&

I 0.0

I 0.0

I 0.1

Q 0.0

Q 0.0

I 0.1

slide7

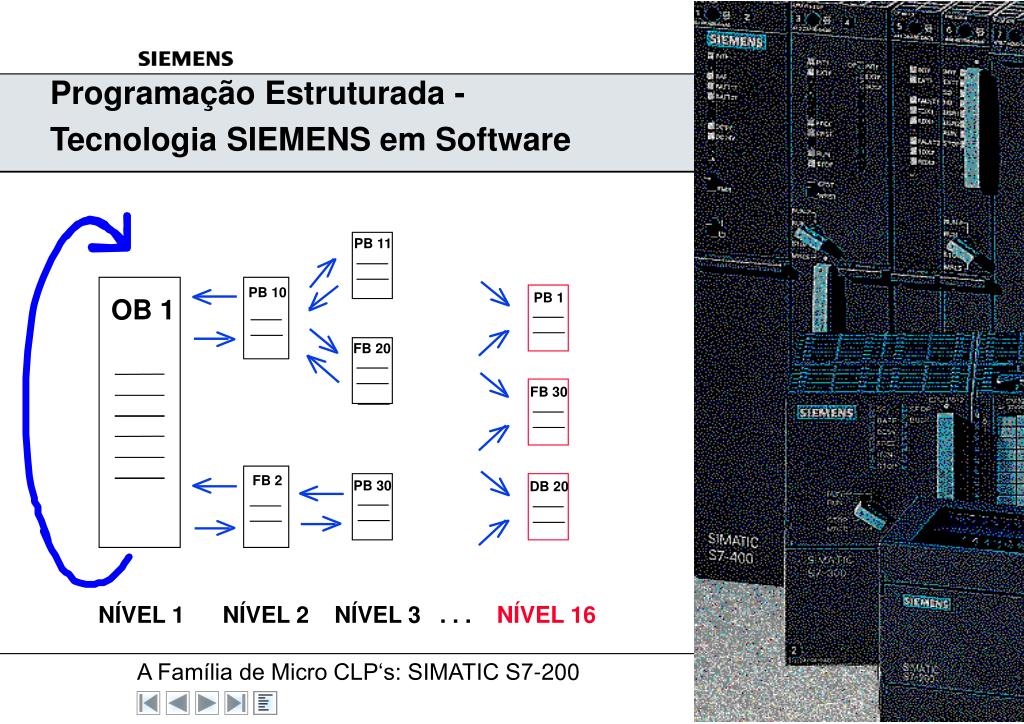

Programação Estruturada -

Tecnologia SIEMENS em Software

PB 11

PB 10

PB 1

OB 1

FB 20

FB 30

FB 2

PB 30

DB 20

NÍVEL 1 NÍVEL 2 NÍVEL 3 . . . NÍVEL 16

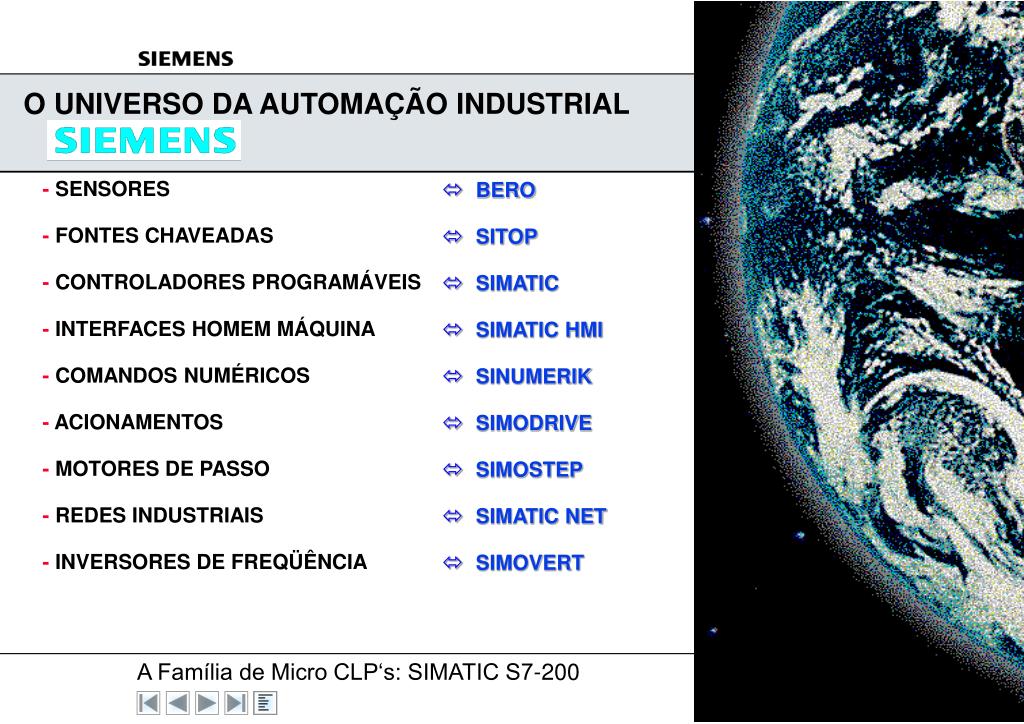

o universo da automa o industrial
O UNIVERSO DA AUTOMAÇÃO INDUSTRIAL
  • BERO
  • SITOP
  • SIMATIC
  • SIMATIC HMI
  • SINUMERIK
  • SIMODRIVE
  • SIMOSTEP
  • SIMATIC NET
  • SIMOVERT

- SENSORES

- FONTES CHAVEADAS

- CONTROLADORES PROGRAMÁVEIS

- INTERFACES HOMEM MÁQUINA

- COMANDOS NUMÉRICOS

- ACIONAMENTOS

- MOTORES DE PASSO

- REDES INDUSTRIAIS

- INVERSORES DE FREQÜÊNCIA

resumo da fam lia simatic

SIMATIC PG

SIMATIC PC

SIMATIC HMI

S

I

M

A

T

I

C

O

P

1

7

K

1

K

2

K

3

K

4

K

5

K

6

K

7

K

8

H

E

L

P

S

H

I

F

T

K

9

K

1

0

K

1

1

K

1

2

K

1

3

K

1

4

K

1

5

K

1

6

E

S

C

7

8

9

0

A

C

K

D

E

F

4

5

6

.

A

B

C

I

N

S

1

2

3

S

H

I

F

T

H

E

L

P

E

N

T

E

R

D

E

L

MPI - Network

SIMATIC NET

Industrial Ethernet

SIMATIC NET

PROFIBUS

SIMATIC

Controller

PROFIBUS-DP

FM

SIMATIC DP

SV

ASI

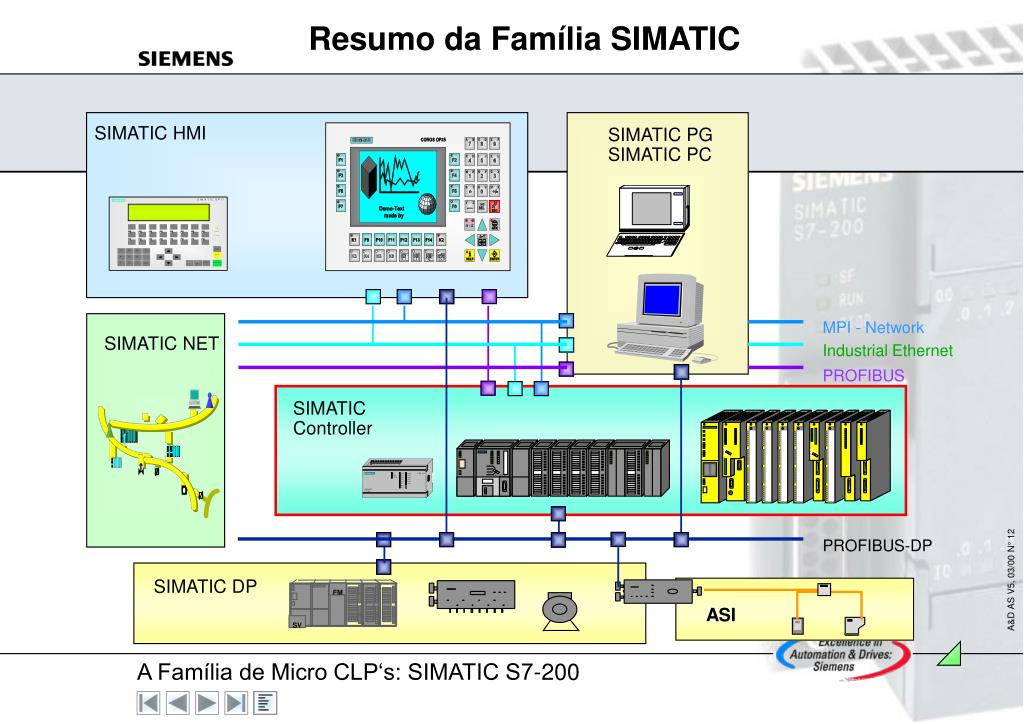

Resumo da Família SIMATIC
slide11

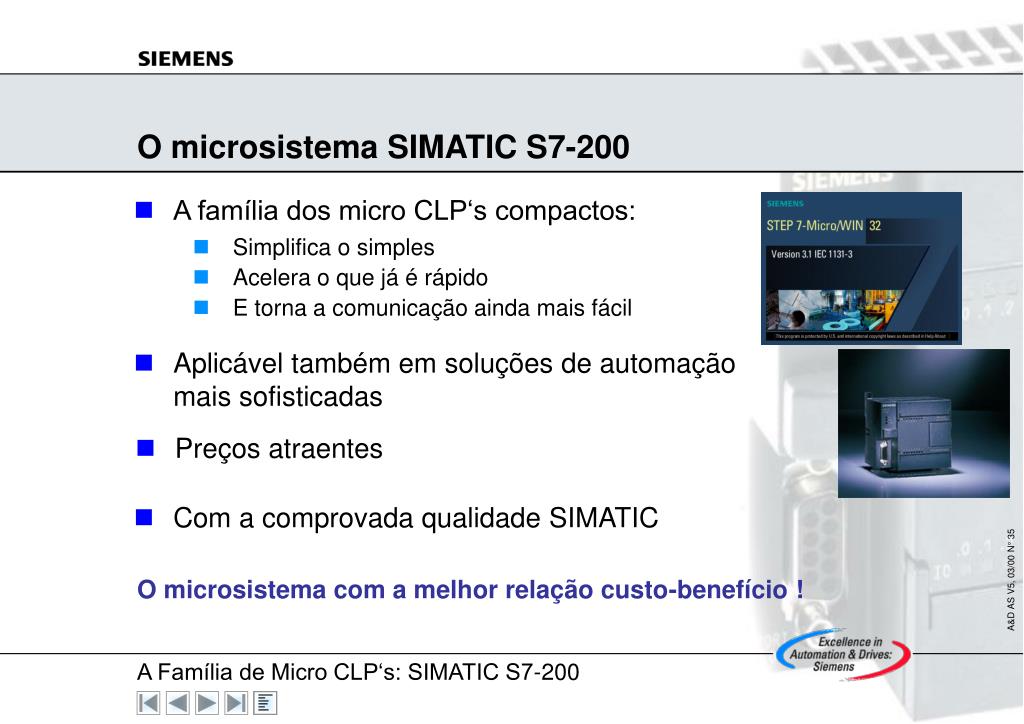

SIMATIC S7-200

A Família Compacta

de Micro CLP‘s

A&D AS V5, 03/99 N° 14

conte do

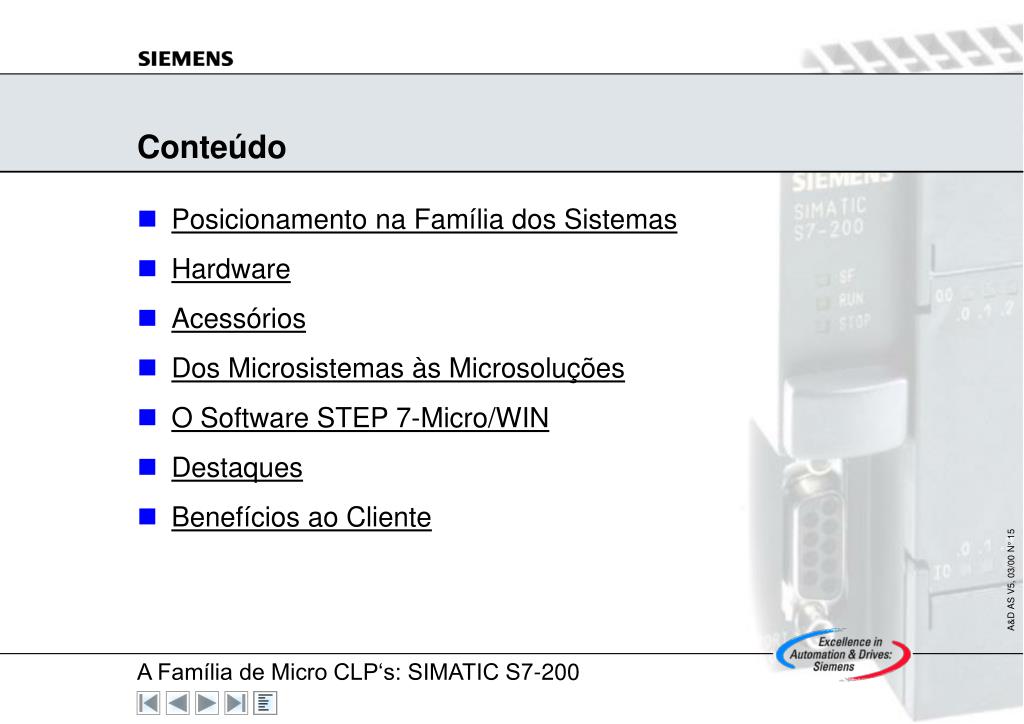

Conteúdo
  • Posicionamento na Família dos Sistemas
  • Hardware
  • Acessórios

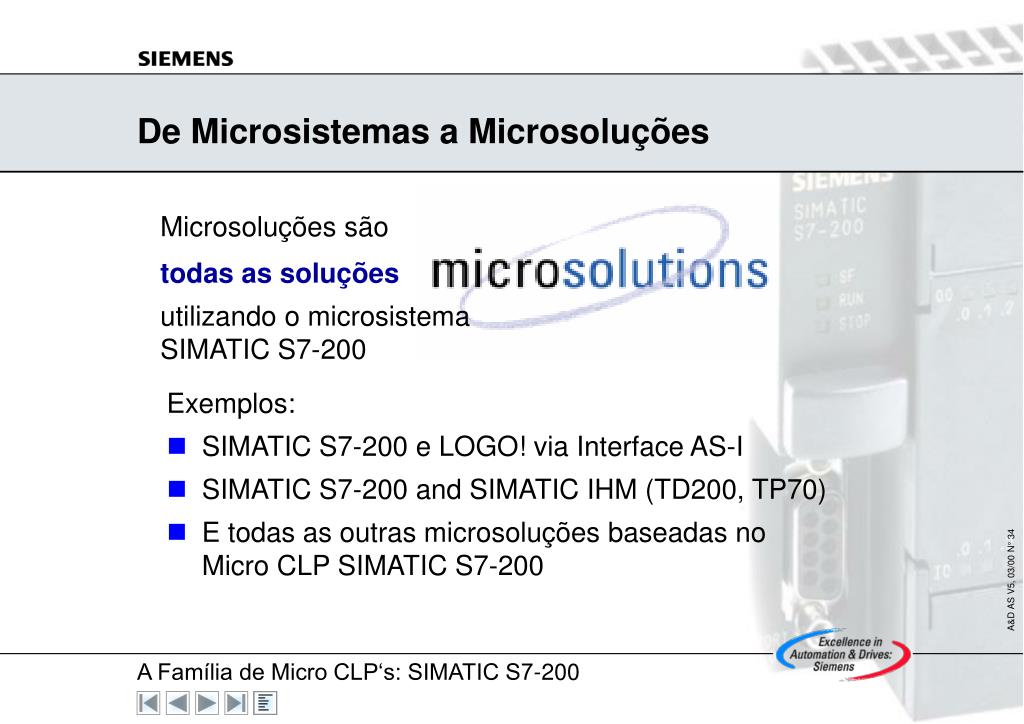

  • Dos Microsistemas às Microsoluções

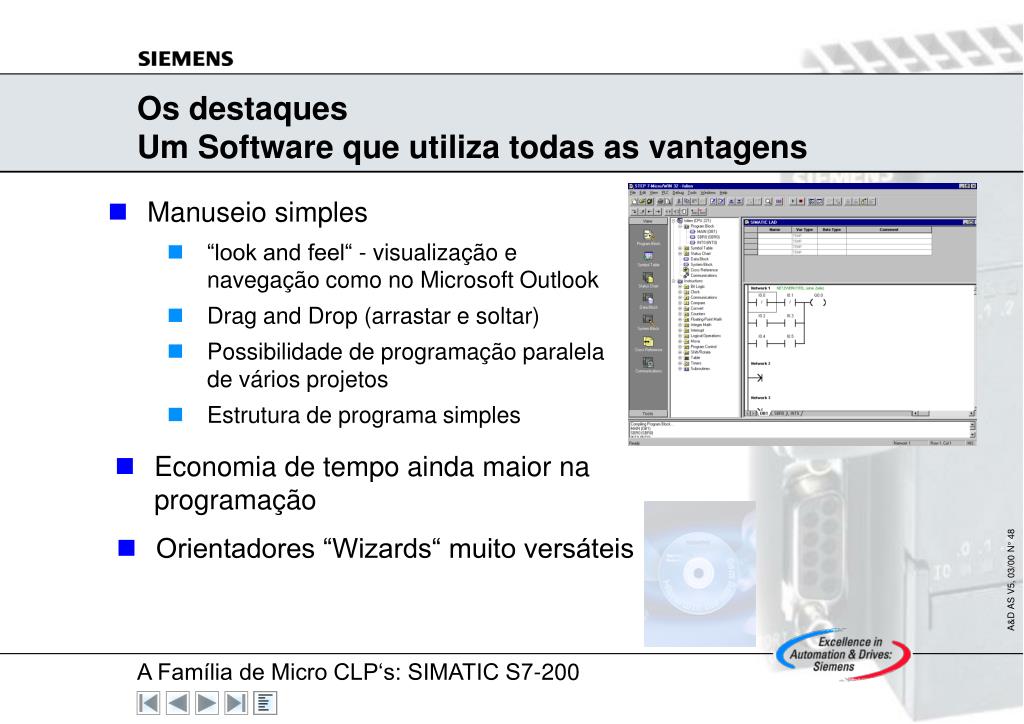

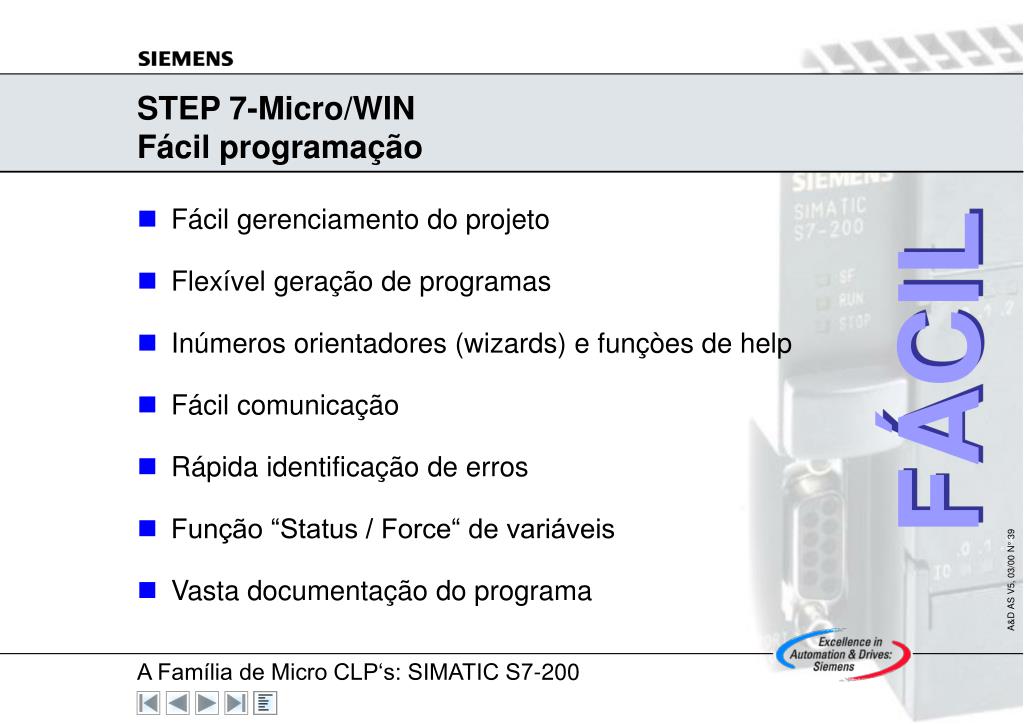

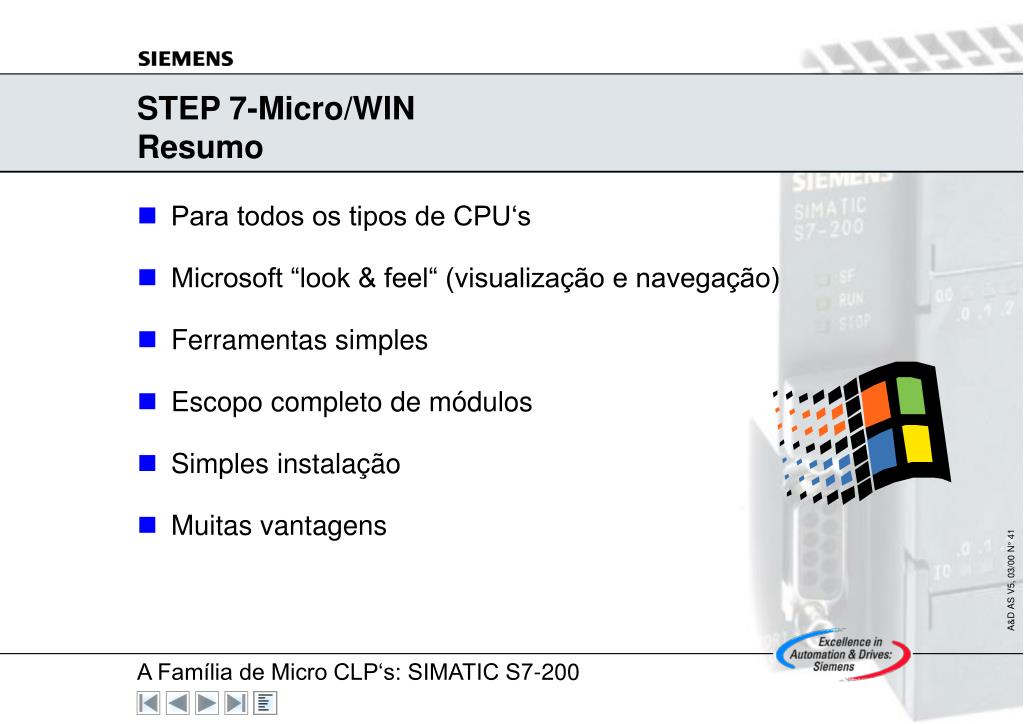

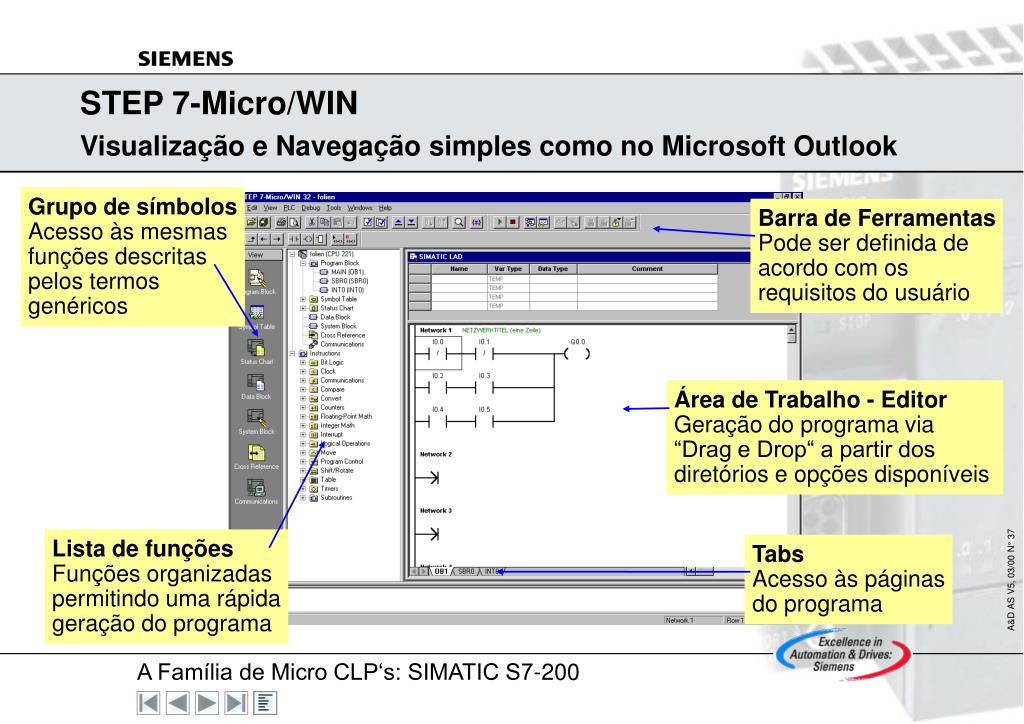

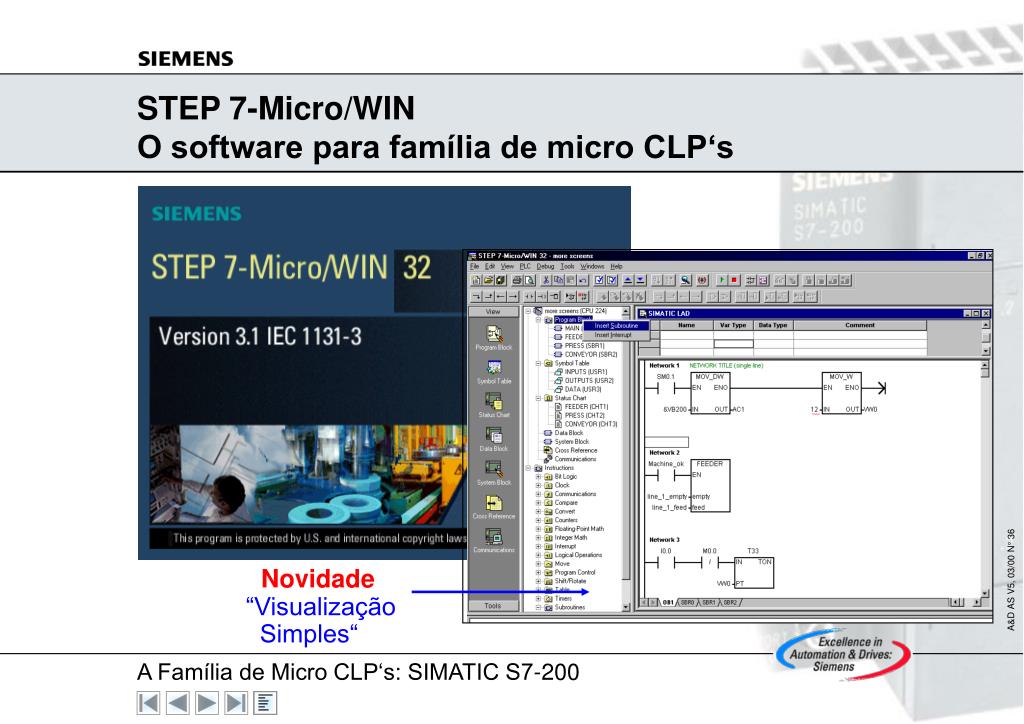

  • O Software STEP 7-Micro/WIN
  • Destaques
  • Benefícios ao Cliente
simatic s7 200 posicionamento na fam lia dos sistemas

Aplicações de

Grande Porte

S7-400

Aplicações de

Médio Porte

S7-300

Aplicações de pequeno porte

S7-200

+ Dispositivos de Programação

+ STEP 7 / STEP 7-Micro/WINSoftware

+ Comunicação

+ Interface Homem-Máquina

SIMATIC S7-200Posicionamento na Família dos Sistemas

O SIMATIC S7-200 define novos padrões

simatic s7 200 overview cpus
SIMATIC S7-200 Overview: CPUs

NEW!

NEW!

  • CPU 222: A solução Compacta
  • Entradas/Saídas: 14, possib. expansão
  • Mem. Prog: 4 Kbytes
  • Dimensões: 90 x 80 x 62 mm
  • CPU 221: A Compacta
  • Entradas/Saídas: 10, sem expansão
  • Mem. Prog: 4 Kbytes
  • Dimensões: 90 x 80 x 62 mm
  • CPU 212
  • A solução Econômica
  • Entradas/Saídas: 14, possib. expansão
  • Mem. Prog: 1 Kbyte
  • Dimensões: 160x80x62 mm

NEW!

  • CPU 214:
  • A multitalento
  • Entradas/Saídas: 24, possib. expansão
  • Mem. Prog: 4 Kbytes
  • Dimensões: 197 x 80 x 62 mm
  • CPU 224:Compacta de alto desempenho
  • Entradas/Saídas: 24, possib. expansão
  • Mem. Prog: 8 Kbytes
  • Dimensões: 120 x 80 x 62 mm

NEW!

  • CPU 216:
  • A poderosa
  • 2 interfaces PPI
  • Entradas/Saídas: 40, possib. Expansão
  • Mem. Prog: 8 Kbytes
  • Dimensões: 218x80x62 mm
  • CPU 215:
  • Profibus
  • Interfaces PPI ePROFIBUS DP integradas
  • Entradas/Saídas: 24,possib. expansão
  • Mem. Prog: 8 Kbytes
  • Dimensões: 218x80x62 mm
  • CPU 226:
  • Alta performance
  • 2 interfaces PPI
  • Entradas/Saídas: 40,possib.expansão
  • Mem. Prog: 8 Kbytes
as cpu s um desempenho feito sob medida
As CPU‘s :Um Desempenho Feito sob Medida

Entradas/Saídas Integradas

Mais I/Os digitais via EM (E/S)

Max. no. de pontos

Canais Analóg. via EM (E/S/Max.)

Memória de Programa / Dados

Tempo de execução por Instrução

Bits de mem./contador./temporiz.

Contadores Rápidos

Relógio de Tempo Real

Saídas de pulso

Interfaces de Comunicação

Potenciômetros Analógicos

CPU 221

6 DI / 4 DO

-

10

-

4 KB / 2 KB

0,37 µs

256/256/256

4 x 30 kHz

opcional

2 x 20 kHz

1 x RS 485

1

CPU 222

8 DI / 6 DO

32 / 32

78

8 / 4 / 10

4 KB / 2 KB

0,37 µs

256/256/256

4 x 30 kHz

opcional

2 x 20 kHz

1 x RS 485

1

CPU 224

14 DI /10 DO

80 / 64

168

28 / 14 / 35

8 KB / 5 KB

0,37 µs

256/256/256

6 x 30 kHz

integrado

2 x 20 kHz

1 x RS 485

2

CPU 226

24 DI /16 DO

104 / 104

248

28 / 14 / 35

8 KB / 5 KB

0,37 µs

256/256/256

6 x 30 kHz

integrado

2 x 20 kHz

2 x RS 485

2

cpu s da s rie 22x para uso sob condi es ainda mais dif ceis

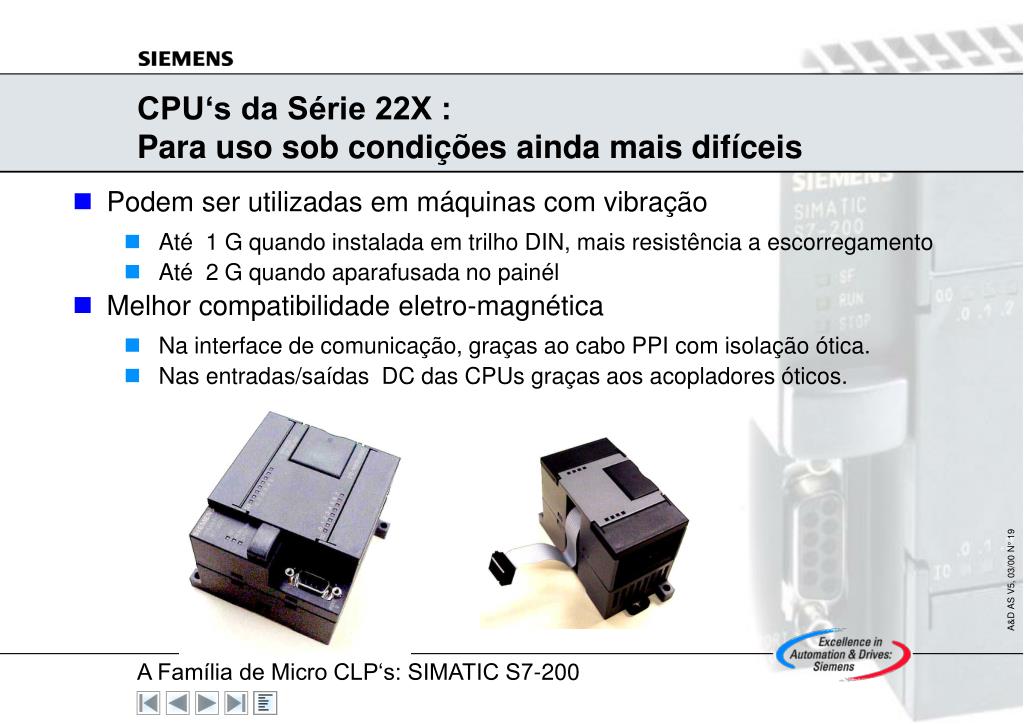

CPU‘s da Série 22X :Para uso sob condições ainda mais difíceis
  • Podem ser utilizadas em máquinas com vibração
    • Até 1 G quando instalada em trilho DIN, mais resistência a escorregamento
    • Até 2 G quando aparafusada no painél
  • Melhor compatibilidade eletro-magnética
    • Na interface de comunicação, graças ao cabo PPI com isolação ótica.
    • Nas entradas/saídas DC das CPUs graças aos acopladores óticos.

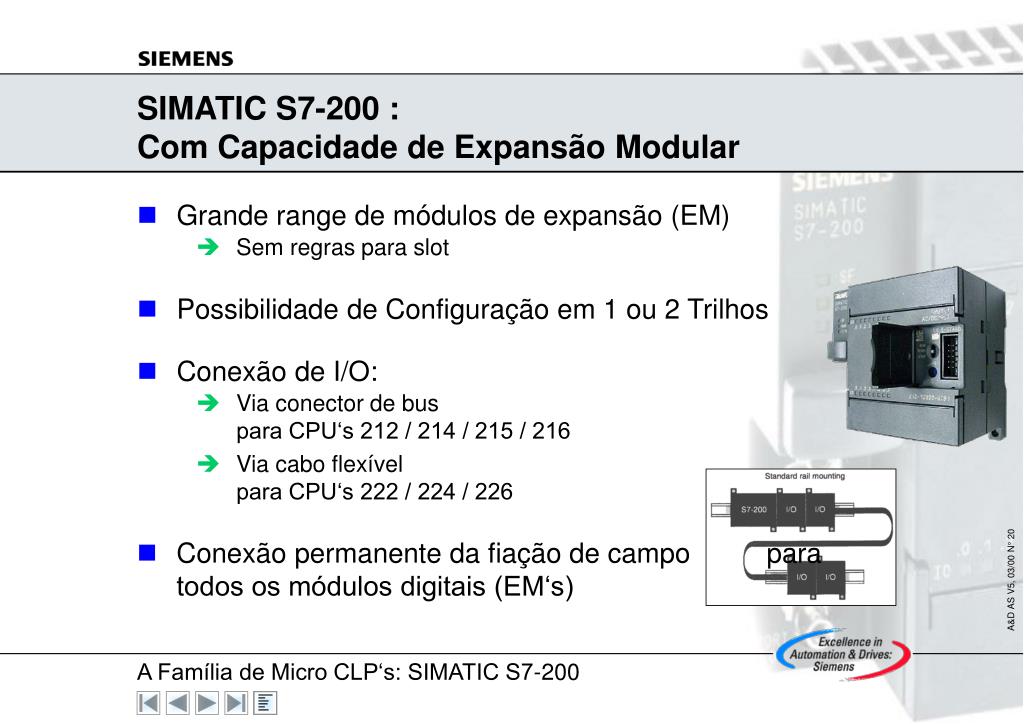

simatic s7 200 com capacidade de expans o modular
SIMATIC S7-200 :Com Capacidade de Expansão Modular
  • Grande range de módulos de expansão (EM)
    • Sem regras para slot
  • Possibilidade de Configuração em 1 ou 2 Trilhos
  • Conexão de I/O:
    • Via conector de buspara CPU‘s 212 / 214 / 215 / 216
    • Via cabo flexível para CPU‘s 222 / 224 / 226
  • Conexão permanente da fiação de campo para todos os módulos digitais (EM‘s)
m todo de conex o dos i o s integrados e dos m dulos de expans o

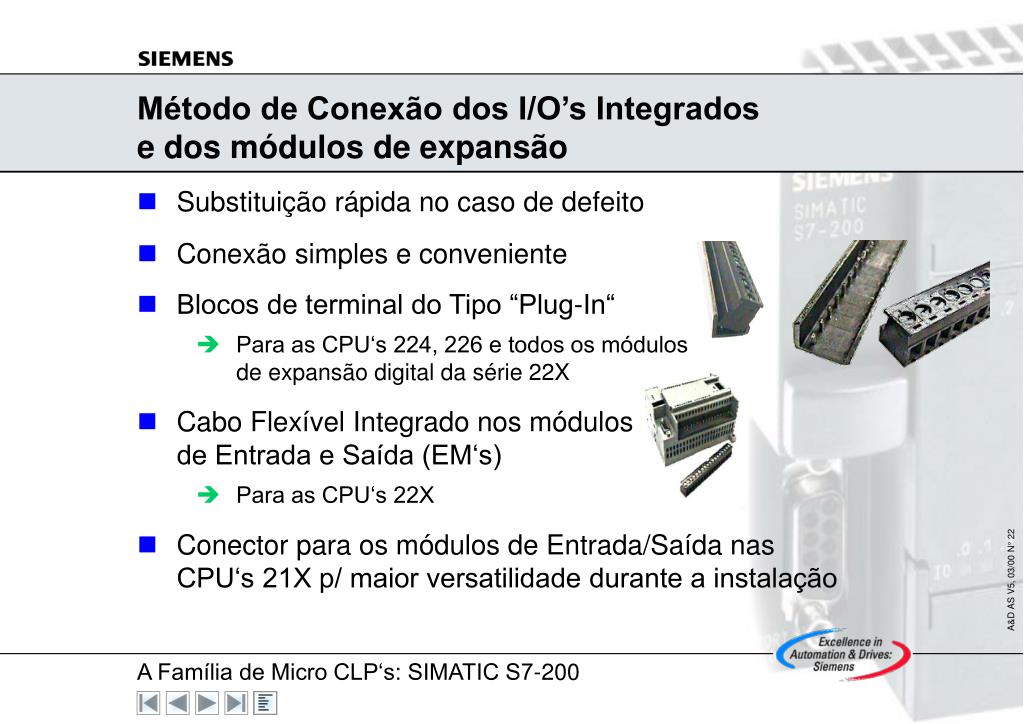

Método de Conexão dos I/O’s Integrados e dos módulos de expansão
  • Substituição rápida no caso de defeito
  • Conexão simples e conveniente
  • Blocos de terminal do Tipo “Plug-In“
    • Para as CPU‘s 224, 226 e todos os módulos de expansão digital da série 22X
  • Cabo Flexível Integrado nos módulosde Entrada e Saída (EM‘s)
    • Para as CPU‘s 22X
  • Conector para os módulos de Entrada/Saída nas CPU‘s 21X p/ maior versatilidade durante a instalação
instala o r pida e f cil

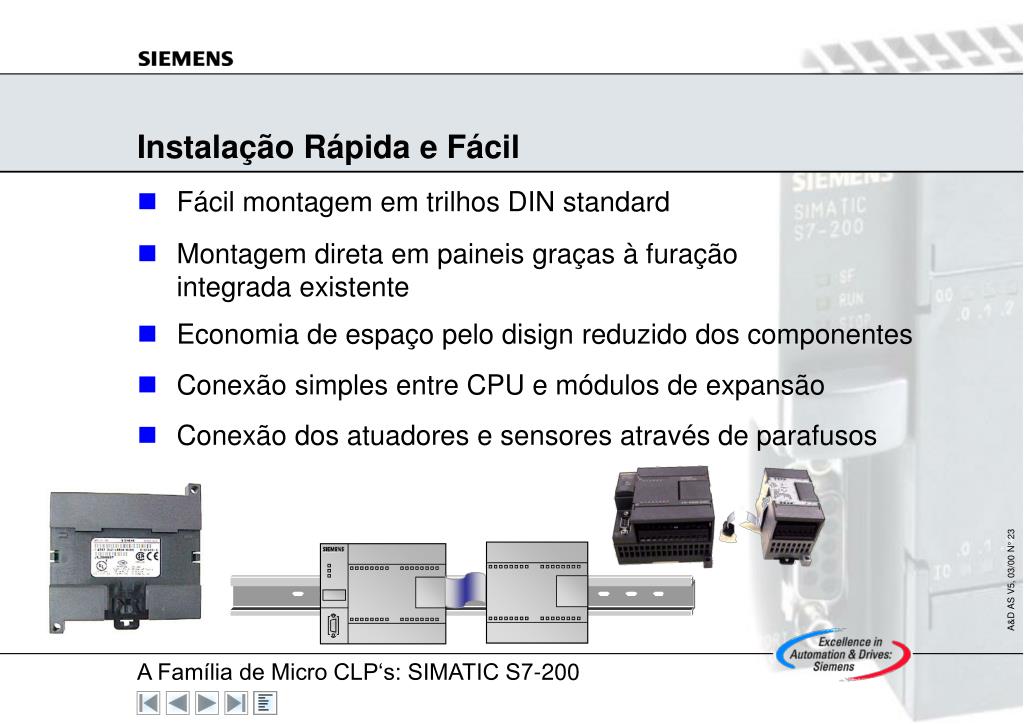

Instalação Rápida e Fácil
  • Fácil montagem em trilhos DIN standard
  • Montagem direta em paineis graças à furação integrada existente
  • Economia de espaço pelo disign reduzido dos componentes
  • Conexão simples entre CPU e módulos de expansão
  • Conexão dos atuadores e sensores através de parafusos

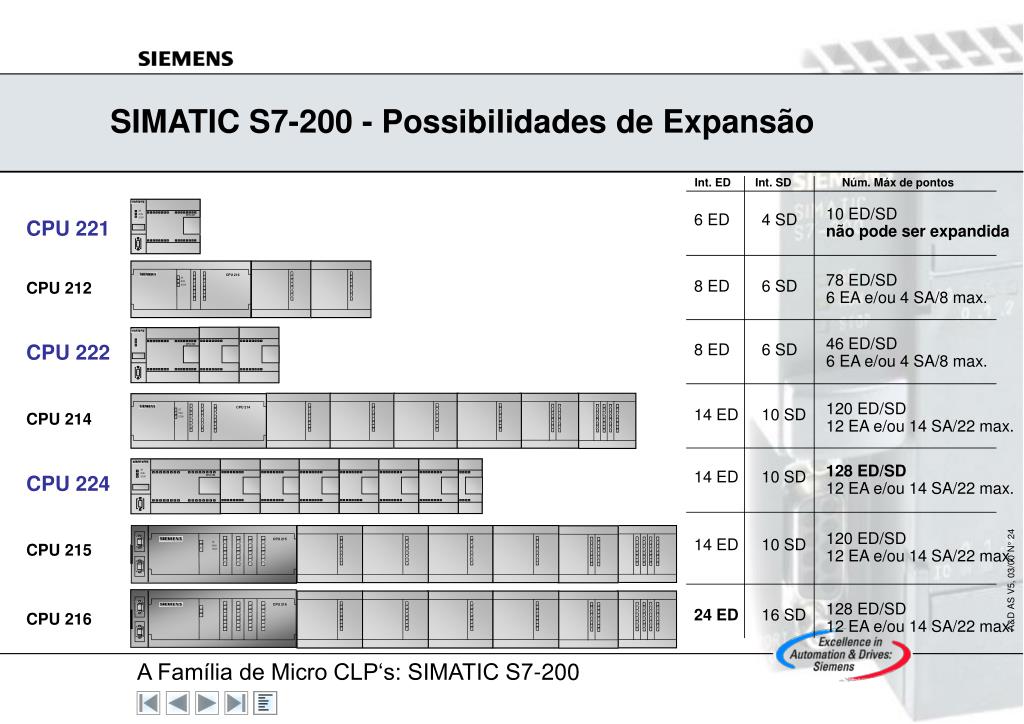

simatic s7 200 possibilidades de expans o

SF

RUN

STOP

CPU 221

CPU 214

SF

RUN

STOP

CPU 222

CPU 214

SF

RUN

STOP

SF

RUN

STOP

CPU 224

SF

RUN

STOP

CPU 215

CPU 216

SIMATIC S7-200 - Possibilidades de Expansão

Int. ED

Int. SD

Núm. Máx de pontos

10 ED/SD

não pode ser expandida

6 ED

4 SD

CPU 221

78 ED/SD

6 EA e/ou 4 SA/8 max.

8 ED

6 SD

CPU 212

46 ED/SD

6 EA e/ou 4 SA/8 max.

CPU 222

8 ED

6 SD

120 ED/SD

12 EA e/ou 14 SA/22 max.

14 ED

10 SD

CPU 214

128 ED/SD

12 EA e/ou 14 SA/22 max.

14 ED

10 SD

CPU 224

120 ED/SD

12 EA e/ou 14 SA/22 max.

14 ED

10 SD

CPU 215

128 ED/SD

12 EA e/ou 14 SA/22 max.

24 ED

16 SD

CPU 216

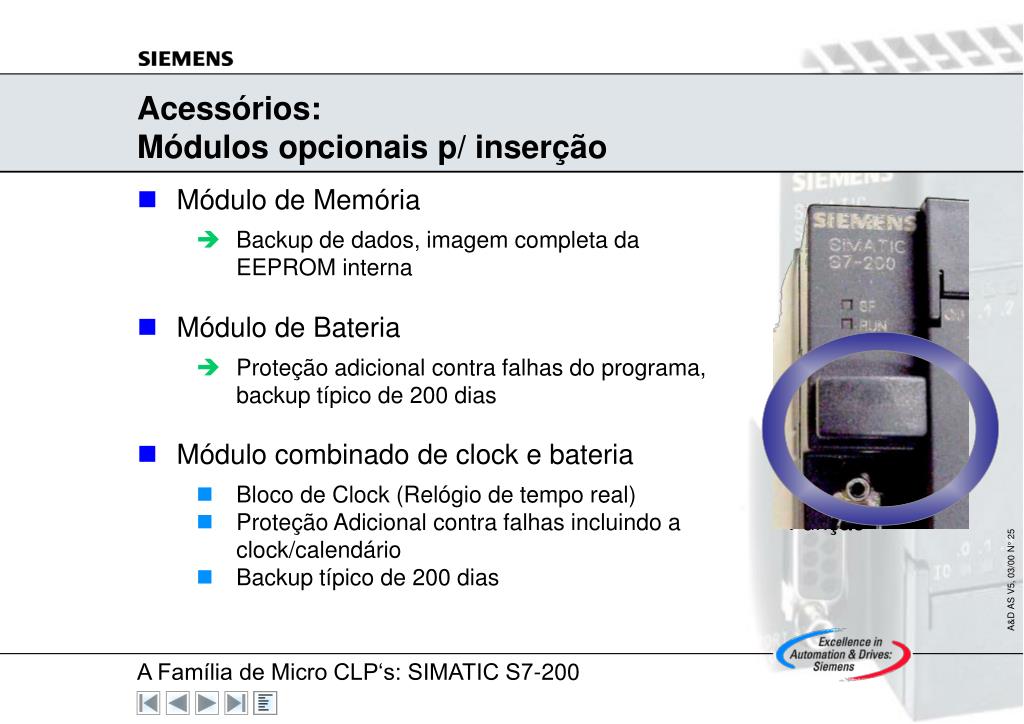

acess rios m dulos opcionais p inser o
Acessórios:Módulos opcionais p/ inserção
  • Módulo de Memória
    • Backup de dados, imagem completa da EEPROM interna
  • Módulo de Bateria
    • Proteção adicional contra falhas do programa, backup típico de 200 dias
  • Módulo combinado de clock e bateria
    • Bloco de Clock (Relógio de tempo real)
    • Proteção Adicional contra falhas incluindo a Função clock/calendário
    • Backup típico de 200 dias
acess rios cabo pc ppi
Acessórios: Cabo PC/PPI
  • Para conexão da CPU com PC/impressora/modem etc.
  • Converte os sinais elétricos RS 485 para RS 232
  • Suporta taxas de transmissão de 1.2 Kbaud - 38.4 Kbaud
  • Para todos os tipos de CPU‘s S7-200
  • Isolação ótica
  • Suporta modems de 10 bits
  • Conectável, c/ adaptador dezero modem integrado
fun es integradas 1

CPU 221/

CPU 222

CPU 224

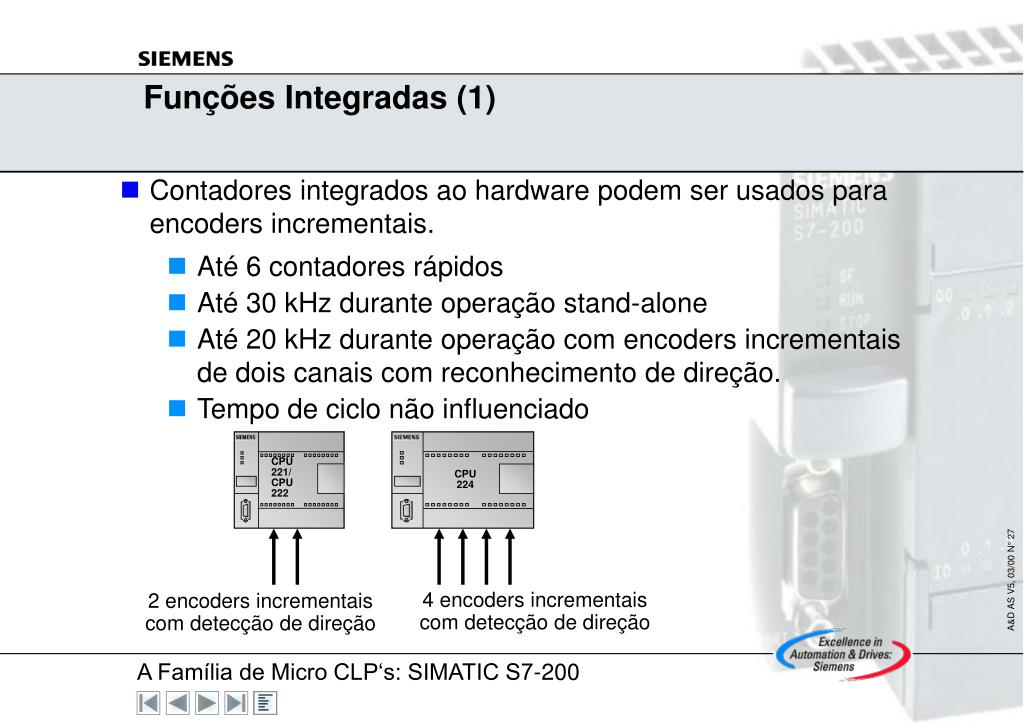

Funções Integradas (1)
  • Contadores integrados ao hardware podem ser usados para encoders incrementais.
    • Até 6 contadores rápidos
    • Até 30 kHz durante operação stand-alone
    • Até 20 kHz durante operação com encoders incrementais de dois canais com reconhecimento de direção.
    • Tempo de ciclo não influenciado

4 encoders incrementais

com detecção de direção

2 encoders incrementais

com detecção de direção

fun es integradas 2

Drive

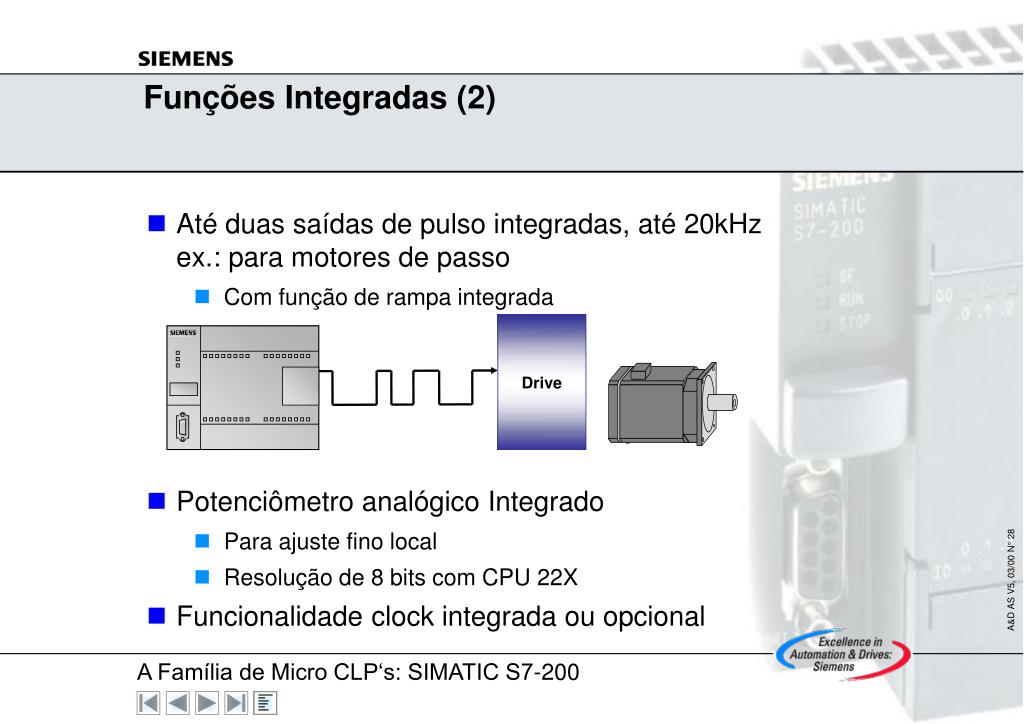

Funções Integradas (2)
  • Até duas saídas de pulso integradas, até 20kHzex.: para motores de passo
    • Com função de rampa integrada
  • Potenciômetro analógico Integrado
    • Para ajuste fino local
    • Resolução de 8 bits com CPU 22X
  • Funcionalidade clock integrada ou opcional
fun es integradas 3
Funções Integradas (3)
  • Alarme ou interrupções de hardware para tempos de resposta mais rápidos
  • Controle PID simples, ex.: para controle de posição
  • Sensor de alimentação integrado (24 V DC )
  • Funções de comunicação integradas
    • Troca de dados CPU-CPU
    • Comunicação serial Freeport
    • Comunicação com modem, drives, impressoras, etc.
  • Proteção perfeita contra acessos não autorizados
    • Três níveis de proteção com senha para o programa:1. Gravação/Leitura sem password2. Acesso à gravação somente com password 3. Acesso a gravação/leitura somente com password

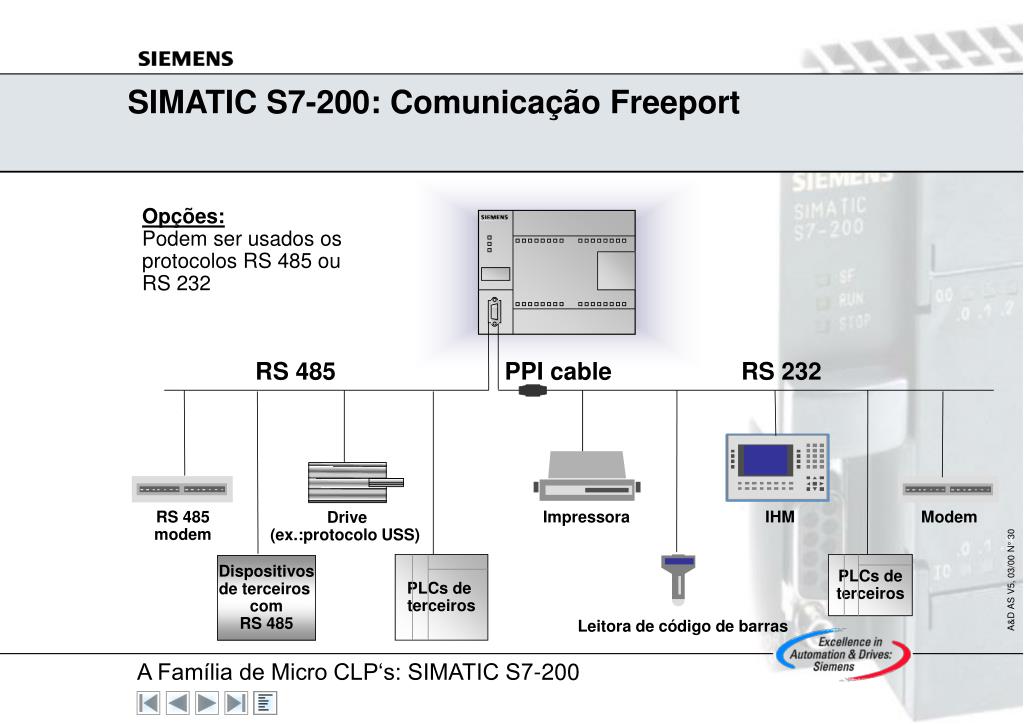

simatic s7 200 comunica o freeport

PLCs de

terceiros

PLCs de

terceiros

SIMATIC S7-200: Comunicação Freeport

Opções:Podem ser usados os

protocolos RS 485 ou RS 232

RS 485

PPI cable

RS 232

RS 485

modem

Impressora

IHM

Modem

Drive

(ex.:protocolo USS)

Dispositivos

de terceiros

com

RS 485

Leitora de código de barras

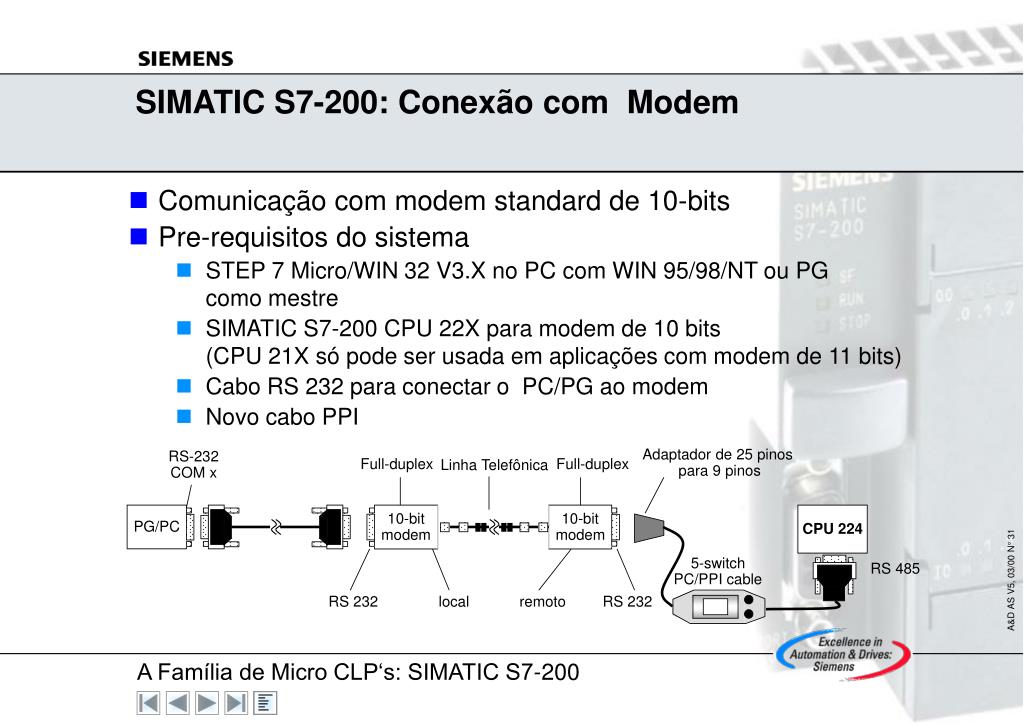

simatic s7 200 conex o com modem

PG/PC

10-bit

modem

10-bit

modem

SIMATIC S7-200: Conexão com Modem
  • Comunicação com modem standard de 10-bits
  • Pre-requisitos do sistema
    • STEP 7 Micro/WIN 32 V3.X no PC com WIN 95/98/NT ou PG como mestre
    • SIMATIC S7-200 CPU 22X para modem de 10 bits(CPU 21X só pode ser usada em aplicações com modem de 11 bits)
    • Cabo RS 232 para conectar o PC/PG ao modem
    • Novo cabo PPI

Adaptador de 25 pinos

para 9 pinos

RS-232

COM x

Full-duplex

Full-duplex

Linha Telefônica

CPU 224

5-switch

PC/PPI cable

RS 485

RS 232

local

remoto

RS 232

td 200 uma ihm simples e amig vel

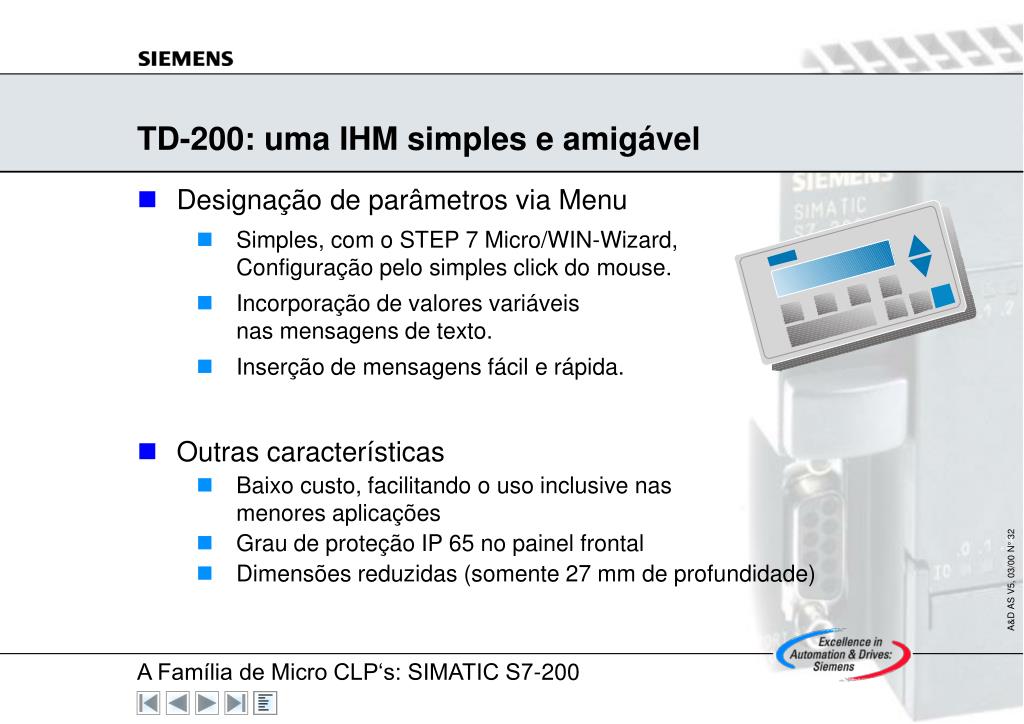

TD-200: uma IHM simples e amigável
  • Designação de parâmetros via Menu
    • Simples, com o STEP 7 Micro/WIN-Wizard, Configuração pelo simples click do mouse.
    • Incorporação de valores variáveis nas mensagens de texto.
    • Inserção de mensagens fácil e rápida.
  • Outras características
    • Baixo custo, facilitando o uso inclusive nas menores aplicações
    • Grau de proteção IP 65 no painel frontal
    • Dimensões reduzidas (somente 27 mm de profundidade)
slide30

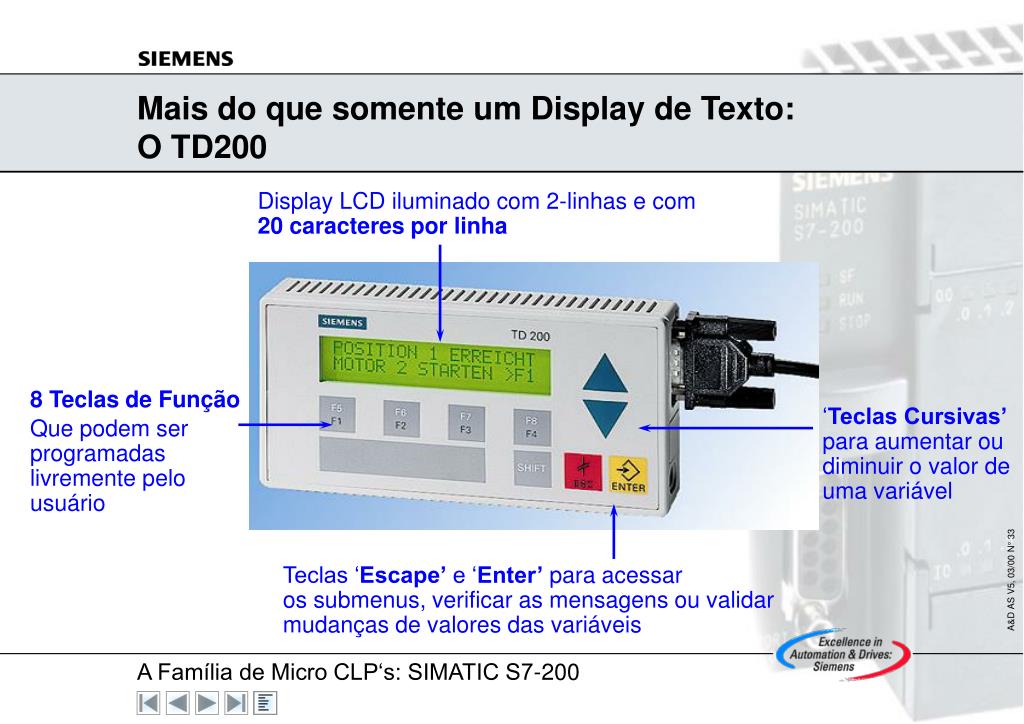

Display LCD iluminado com 2-linhas e com 20 caracteres por linha

8 Teclas de Função

Que podem ser programadas livremente pelo usuário

‘Teclas Cursivas’ para aumentar ou diminuir o valor de uma variável

Teclas ‘Escape’ e ‘Enter’ para acessar os submenus, verificar as mensagens ou validar mudanças de valores das variáveis

Mais do que somente um Display de Texto: O TD200

de microsistemas a microsolu es
Microsoluções são

todas as soluções

utilizando o microsistema SIMATIC S7-200

De Microsistemas a Microsoluções

Exemplos:

  • SIMATIC S7-200 e LOGO! via Interface AS-I
  • SIMATIC S7-200 and SIMATIC IHM (TD200, TP70)
  • E todas as outras microsoluções baseadas no Micro CLP SIMATIC S7-200
o microsistema simatic s7 200
O microsistema SIMATIC S7-200
  • A família dos micro CLP‘s compactos:
    • Simplifica o simples
    • Acelera o que já é rápido
    • E torna a comunicação ainda mais fácil
  • Aplicável também em soluções de automaçãomais sofisticadas
  • Preços atraentes
  • Com a comprovada qualidade SIMATIC

O microsistema com a melhor relação custo-benefício !

step 7 micro win visualiza o e navega o simples como no microsoft outlook

Área de Trabalho - Editor

Geração do programa via

“Drag e Drop“ a partir dos

diretórios e opções disponíveis

Tabs

Acesso às páginas

do programa

STEP 7-Micro/WIN Visualização e Navegação simples como no Microsoft Outlook

Grupo de símbolos

Acesso às mesmas

funções descritas

pelos termos

genéricos

Barra de Ferramentas

Pode ser definida de

acordo com os

requisitos do usuário

Lista de funções

Funções organizadas

permitindo uma rápida

geração do programa

os tr s m todos de representa o do programa lad fbd and stl
Os três métodos de representação do programa:LAD, FBD and STL

STL

  • Todas as instruções podem ser selecionadas via barra de ferramentas
  • Uso de marcadores de referência

LAD / FBD

  • Linguagem de programação gráfica
  • Modo IEC ou SIMATIC
step 7 micro win f cil programa o
Fácil gerenciamento do projetoSTEP 7-Micro/WINFácil programação
  • Flexível geração de programas

FÁCIL

  • Inúmeros orientadores (wizards) e funçòes de help
  • Fácil comunicação
  • Rápida identificação de erros
  • Função “Status / Force“ de variáveis
  • Vasta documentação do programa

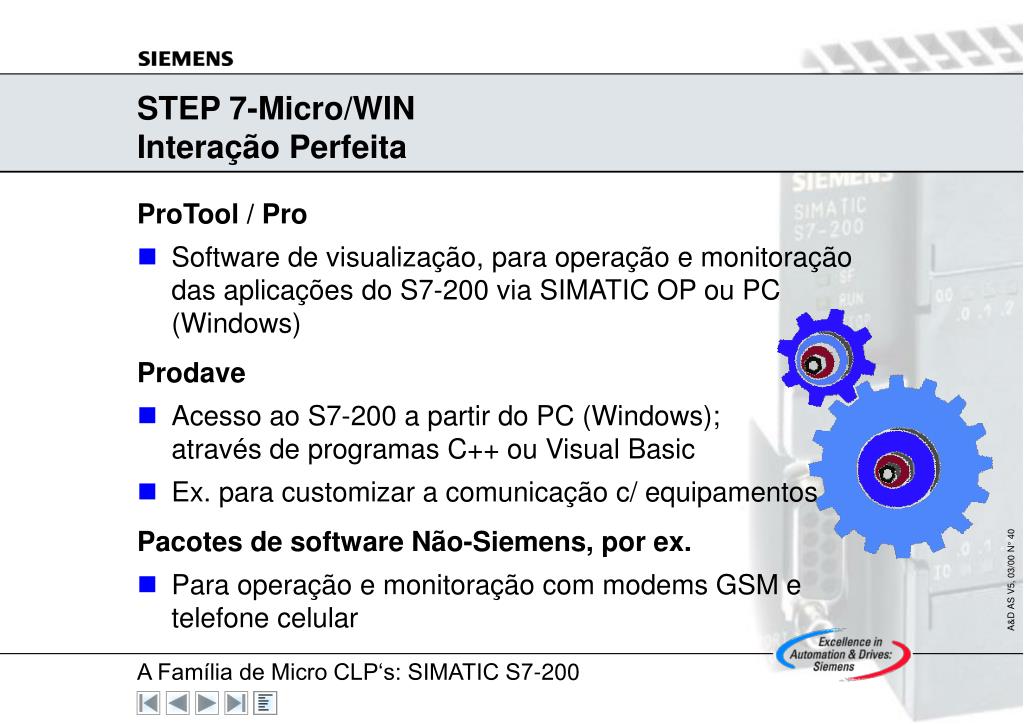

step 7 micro win intera o perfeita
STEP 7-Micro/WIN Interação Perfeita

ProTool / Pro

  • Software de visualização, para operação e monitoração das aplicações do S7-200 via SIMATIC OP ou PC (Windows)

Prodave

  • Acesso ao S7-200 a partir do PC (Windows);através de programas C++ ou Visual Basic
  • Ex. para customizar a comunicação c/ equipamentos

Pacotes de software Não-Siemens, por ex.

  • Para operação e monitoração com modems GSM e telefone celular
step 7 micro win resumo
STEP 7-Micro/WINResumo
  • Para todos os tipos de CPU‘s
  • Microsoft “look & feel“ (visualização e navegação)
  • Ferramentas simples
  • Escopo completo de módulos
  • Simples instalação
  • Muitas vantagens
os destaques
Os destaques
  • A história de sucesso continua
  • Engenharia de controle com um toque especial
  • É o melhor do mundo em tempo real
  • Comunicação ilimitada
  • Um Software que utiliza todas as vantagens
  • Versátil para soluções flexíveis
os destaques a hist ria de sucesso continua
Os destaquesA história de sucesso continua
  • A base do sucesso:
    • Utilizado em centenas de milhares de aplicações, (indústria, construção civil, engenharia mecânica e instalações elétricas)

Sucesso

  • O ingrediente secreto SIMPLICIDADE, desde o começo
    • Instalação simples - familiarização simples - manuseio simples
  • Evolução da história de sucessos do SIMATIC S7-200
    • Para necessidades atuais e do futuro
    • Pequeno e poderoso
  • Utilização de programas já existentes
simatic s7 200 100 000 aplica es
SIMATIC S7-200 - 100.000 Aplicações

Esteiras transportadoras

Engarrafamento

Serrarias

Processam. de madeira

Controle de Bombas

Controle de elevadores

os destaques engenharia de controle com um toque especial
Os destaquesEngenharia de controle com um toque especial

Mais potência graças à:

  • Funções básicas já comprovadas
  • Mais potência e aumento do número defunções integradas

Potência

E ainda ...

  • ... Espaço requerido até 40% menor ! ! !

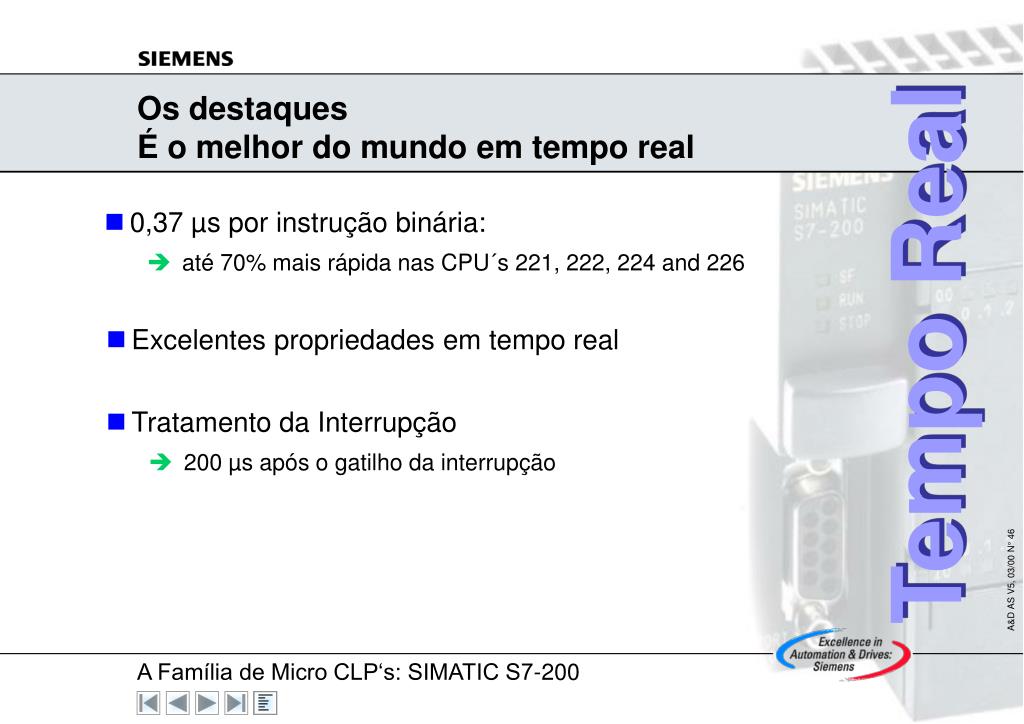

os destaques o melhor do mundo em tempo real
Os destaquesÉ o melhor do mundo em tempo real
  • 0,37 µs por instrução binária:
    • até 70% mais rápida nas CPU´s 221, 222, 224 and 226

Tempo Real

  • Excelentes propriedades em tempo real
  • Tratamento da Interrupção
    • 200 µs após o gatilho da interrupção

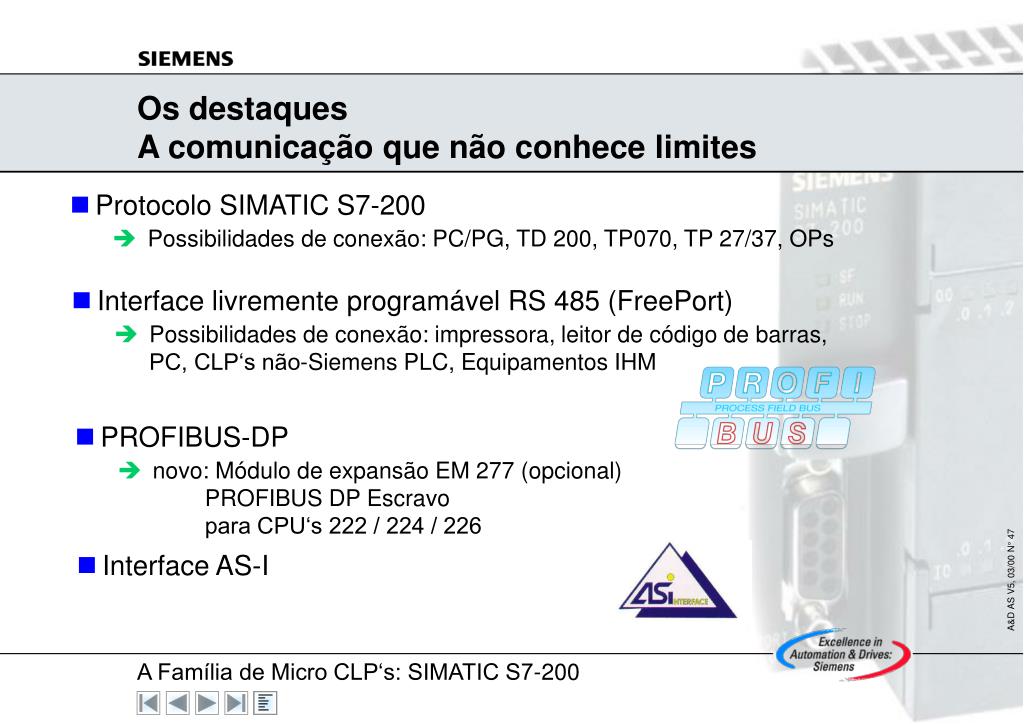

os destaques a comunica o que n o conhece limites
Os destaquesA comunicação que não conhece limites
  • Protocolo SIMATIC S7-200
    • Possibilidades de conexão: PC/PG, TD 200, TP070, TP 27/37, OPs
  • Interface livremente programável RS 485 (FreePort)
    • Possibilidades de conexão: impressora, leitor de código de barras, PC, CLP‘s não-Siemens PLC, Equipamentos IHM
  • PROFIBUS-DP
    • novo: Módulo de expansão EM 277 (opcional) PROFIBUS DP Escravo para CPU‘s 222 / 224 / 226
  • Interface AS-I
os destaques um software que utiliza todas as vantagens
Os destaquesUm Software que utiliza todas as vantagens
  • Manuseio simples
    • “look and feel“ - visualização enavegação como no Microsoft Outlook
    • Drag and Drop (arrastar e soltar)
    • Possibilidade de programação paralelade vários projetos
    • Estrutura de programa simples
  • Economia de tempo ainda maior na programação
  • Orientadores “Wizards“ muito versáteis
os destaques vers til para solu es flex veis
Os destaquesVersátil para soluções flexíveis
  • Parceiro ideal para IHM
    • Display de Texto TD 200
    • Painéis SIMATIC IHM (OP7, PP7, PP17, TP070)

Versátil

  • Fonte de alimentação adequada (SITOP power)
  • Qualidade SIMATIC comprovada ao longo do tempo
  • Treinamento
  • Todas as certificações importantes de cada País
  • Service
suas vantagens primeira vista o micro clp simatic s7 200
Suas vantagens à primeira vistaO Micro CLP SIMATIC S7-200
  • Software de programação e documentação simples
    • Tempo de familiarização mínimo
  • Resposta rápida e funções de interrupção
    • Solução de tarefas de tempo real

vantagens

  • Comunicação simples, sem limites
  • Gama de produtos abrangente e de baixo custo
  • Para aplicações que demandam um alto grau de eficiência e força
  • A melhor solução para suas tarefas de automação

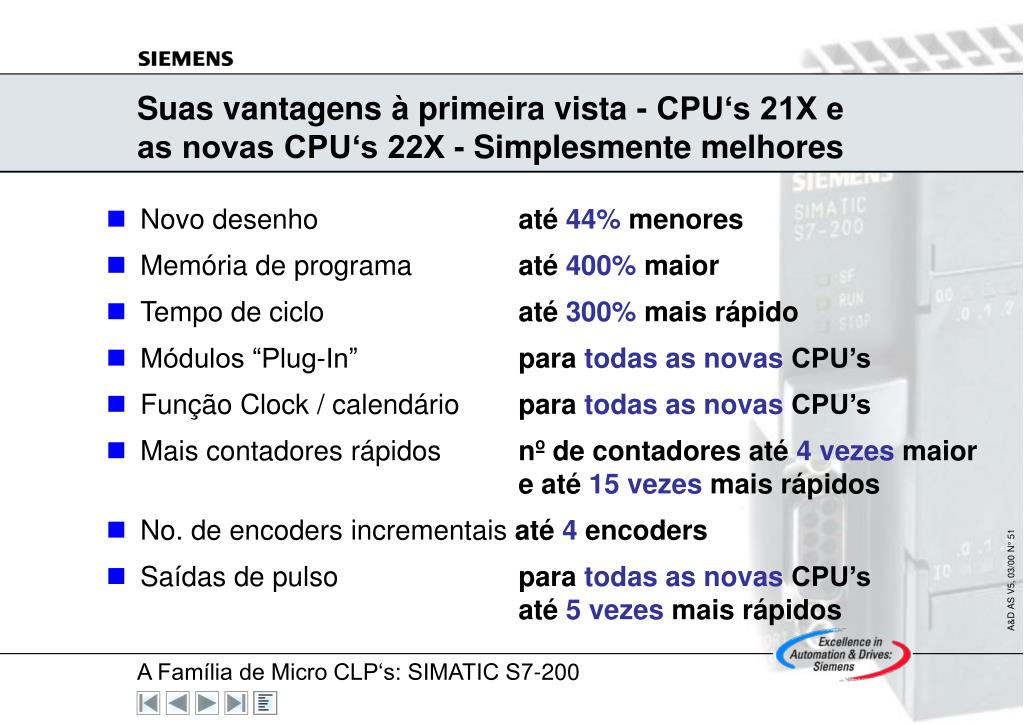

suas vantagens primeira vista cpu s 21x e as novas cpu s 22x simplesmente melhores
Suas vantagens à primeira vista - CPU‘s 21X eas novas CPU‘s 22X - Simplesmente melhores
  • Novo desenho até 44% menores
  • Memória de programa até 400% maior
  • Tempo de ciclo até 300% mais rápido
  • Módulos “Plug-In” para todas as novas CPU’s
  • Função Clock / calendário para todas as novas CPU’s
  • Mais contadores rápidos nº de contadores até 4 vezes maior e até 15 vezes mais rápidos
  • No. de encoders incrementais até 4 encoders
  • Saídas de pulso para todas as novas CPU’s até 5 vezes mais rápidos
suas vantagens primeira vista servi os abrangentes
Suas vantagens à primeira vista Serviços abrangentes
  • Hotline 24-Horas (local e Internacional)
  • Service Shop local (Reparos e peças de reposição)
  • Suporte Técnico local
  • Consultoria de vendas local
  • Extensa gama de informações dos produtos, downloads
  • As últimas informações na Internet : www.ad.siemens.de/s7200
automa o t o f cil
Automação tão fácil !

Automação Totalmente

Integrada

com

SIMATIC S7-200

A&D AS V5, 05/99 N° 53
