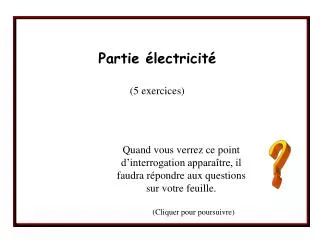

  1. Partie électricité(5 exercices) ? Quand vous verrez ce point d’interrogation apparaître, il faudra répondre aux questions sur votre feuille. (Cliquer pour poursuivre)

  2. Exercice n°1 Ce circuit électrique a été réalisé avec : Une pile Un interrupteur Une diode Une lampe Elle brille ? 1) Schématiser ce circuit électrique. (Cliquer pour poursuivre) 2) Comment les dipôles sont-ils branchés ?

  3. Exercice n°2 Un élève réalise le montage suivant : ? L’ampèremètre indique -44,8 mA. Quelle modification apporter au montage pour lire 44,8 mA ? (Cliquer pour poursuivre)

  4. Exercice n°3 Le circuit électrique ci-dessous permet de mesurer la tension notée U aux bornes d’une résistance et l’intensité notée I du courant qui la traverse. Ampèremètre : mesure l’intensité I du courant Générateur de tension continue 6 V Résistance Voltmètre : mesure la tension U (Cliquer pour poursuivre)

  5. Exercice n°3 / Question 1 ? Noter la valeur de la tension U aux bornes de la résistance. (Cliquer pour poursuivre)

  6. Exercice n°3 / Question 2 ? Noter la valeur de l’intensité I du courant qui traverse la résistance. (Cliquer pour poursuivre)

  7. Exercice n°3 / Question 3 ? Calculer la valeur de la résistance R. (Cliquer pour poursuivre)

  8. Exercice n°4 / Question 1 Guillaume utilise un oscilloscope pour visualiser une tension aux bornes d’un générateur basse fréquence (G.B.F.). ? La tension visualisée à l’oscilloscope est (entourer la (les) bonne(s) réponse(s)) : a) continue b) alternative c) périodique (Cliquer pour poursuivre)

  9. Exercice n°4 / Question 2 ? a) Quelle est la valeur de la sensibilité verticale ? b) Quelle est la durée de balayage ? (Cliquer pour poursuivre)

  10. Exercice n°5 En prenant son petit déjeuner, Lucie se demande quelle est l’énergie électrique consommée pour griller une tranche de pain ? Pour répondre à cette question, elle décide d’utiliser deux méthodes : Méthode n°1 : mesure à l’aide d’un compteur électrique. Méthode n°2 : mesure de la puissance électrique consommée et de la durée d’utilisation. (Cliquer pour poursuivre)

  11. Exercice n°5 / Question 1 1ère méthode Elle compte le nombre de tours de roue du compteur : 8 tours A l’aide du calibre elle détermine l’énergie électrique E consommée par le grille-pain. ? Calculer l’énergie électrique E consommée par le grille-pain. (Cliquer pour poursuivre)

  12. Exercice n°5 / Question 2 2ème méthode Elle mesure la tension notée U aux bornes du grille-pain et l’intensité du courant notée I qui le traverse. Elle mesure aussi la durée pour griller une tranche. (Cliquer pour poursuivre)

  13. Exercice n°5 / Question 2 a Elle lit U = 224 V et I = 4,27 A.Calculer la puissance électrique P consommée par le grille-pain. ? (Cliquer pour poursuivre)

  14. Exercice n°5 / Question 2 b La durée t pour griller une tranche de pain est : t = 1 min ? Calculer l’énergie électrique E ainsi consommée par le grille-pain. (Cliquer pour poursuivre)

  15. Fin de la partie électricité.
