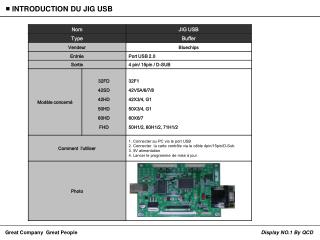

■ INTRODUCTION DU JIG USB

■ INTRODUCTION DU JIG USB. 6. 5. 8. 3. 7. 2. 4. 1. 1. PREPARATION. 1-1. ROM D/L JIG Description. 1. Connecteur LVDS (à utiliser avec le générateur de mire) ① Full HD LVDS : mire Full HD avec câble LVDS Full HD ② XGA LVDS : mire XGA avec câble LVDS standard

aran
Download Presentation

■ INTRODUCTION DU JIG USB

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. ■ INTRODUCTION DU JIG USB

  2. 6 5 8 3 7 2 4 1 1. PREPARATION 1-1. ROM D/L JIG Description 1. Connecteur LVDS (à utiliser avec le générateur de mire) ① Full HD LVDS: mire Full HD avec câble LVDS Full HD ② XGA LVDS: mire XGA avec câble LVDS standard ▣ Transmission d’information I2C de et vers la carte contrôle 2. Connecteur de ROM Download ③ D-Sub: Connecter vers l’entrée PC du plasma pour un download en série -Câble: D-Sub vers câble D-Sub ou D-Sub vers câble 4pin ④ 4Pin: pour un download en série en connectant le câble 4Pin vers le connecteur 4Pin sur la carte contrôle (16Mbit/32Mbit) -Câble: câble 4pin ⑤ 12Pin: S’utilise sur une carte contrôle équipé de circuit ASIC 4022H Dalle plasma V5,V6 -Câble: câble 12pin ⑥ 15Pin: s’utilise en download mode EPP (16Mbit/32Mbit) -Câble: câble 15pin 3. PC vers le JIG USB (⑧) -Câble: câble USB ⑦Switch: Quand 3 est connecté à l’entrée PC du plasma, sélectionner la line data (1 ou 9) ※ Il y a deux types de main

  3. No Photo Nom Utilisation Connecteur N° Remarque Emballage 1 D-Sub vers D-Sub (référence: 6850TD9007C) JIG vers le PDP TV ③ 15pin Direct cable (++type) Basic 2 D-Sub vers Câble 4Pin JIG vers la carte contrôle ou PDP TV ③ or ④ Optionnel 3 Câble 4Pin JIG vers la carte contrôle ④ Optionnel 4 Câble 12Pin JIG vers la carte contrôle ⑤ Optionnel 5 Câble 15Pin (référence: 6631T12002P) JIG vers la carte contrôle ⑤ standard 6 Câble USB (référence: 6850TDU002A) JIG vers le PC ⑧ standard 1. PREPARATION 1-2. Câble

  4. Step1. Preparation 1-3. Program Installation When USB Download B/D is connected to PC very first time, Window pops puts as you seen the left picture. You should select and click Refer to fig. 2 Nota : le JIG fonctionne uniquement sur un port PC USB 2.0 Fig. 2 1. Download USB_DRIVE.zip from hard disk. 2. When you release USB_DRIVE.zip, folder is created. 3. Click the button , and designate USB_DRIVEthat You released. 4. And click if the same window pops outs again, do the same procedure as you did. Refer to fig. 3 ※ Installation is needed one time. Fig. 3

  5. 2. CONNECTIONS 2-1. Connections PC USB Câble Référence: 6850TDU002A 1. Connections TV vers le JIG D-Sub (15p) ▣ Modèles -Série 42PG, 50PG, 60PG JIG USB D-Sub vers câble D-Sub Référence: 6850TD9007C (important le câble doit être équipé d’une bague de ferrite) PC 2. Connections carte contrôle vers le JIG Câble USB Référence: 6850TDU002A ▣ Modèle -Série42PG, 50PG, 60PG JIG USB D-Sub vers Câble 4Pin Câble 4Pin Liaison série (4Pin)

  6. 2. CONNECTIONS 2-2. Câble & Connections 3. Connections carte contrôle vers le JIG PC Câble USB Référence: 6850TDU002A ▣ Modèle -Série 42PC, 50PC, 60PC JIG USB Câble 15Pin Mode EPP (15p) 4. Connections carte contrôle vers le JIG PC Câble USB Référence: 6850TDU002A ▣ Modèle -Série 42PG, 50PG JIG USB Câble 12Pin Mode EPP (12Pin)

  7. 1 2 3 5 6 4 8 9 7 3. ROM DOWNLOAD/PROCESS 3-1. programme pour le Download ① Sélectionner la capacité de la Flash (16MBit/32Mbit) -. 16M: 32 Pouces modèles VGA (32F) -. 32M: Autre modèles ② Mode Select (15Pin/4Pin(D-Sub)) -. 15Pin: Liaison Parallèle (Mode EPP) -. 4Pin(D-Sub): LiaisonSerial ③ Serial Clk Rate -Est utilisé uniquement dans le mode 4Pin(D-SUB) -Doit indiquer une valeur au dessus de 13 -En cas d’erreur, diminuer la valeur ④ Open -Permet de sélectionner le firmware à charger, -Merci de vérifier la bonne version sur les bulletin service ou sur l’annexe jointe ⑤ LGDP4022H -Si vous souhaiter mettre à jour une carte contrôle d’une dalle plasma V5 ou V6 -Vérifier la version sur la carte contrôle -Utiliser le connecteur 12Pin vers la carte contrôle ⑥ Display status. ⑦ Display download process status. ⑧ 1 Address reading. -Ecrire l’adresse que vous souhaiter et Find permet une lecture à partir du ROM file Read permet une lecture à partir de la mémoireflash ⑨ Auto permet le lancement du Download

  8. Fig.2 Fig.1 1. Comment choisir la taille de la Flash ROM Les cartes contrôle utilisent deux type de ROM (capacité de stockage). Une à 32M, l’autre à 12M Il suffit de le vérifier sur la ROM directement fig1 & fig.2 16M 32M 2. Download Mode Select Comme indiqué sur le cuivre de la carte contrôle Serial Download pour le connecteur 4 Pin 3. Choisir le firmware à charger dans la ROM 1) Cliquer 2) Sélectionner le firmware (*.Bin or *.Hex) 3) Pour les dalles plasma 42V5/6 , merci de cliquer sur 4. Update SVC ROM to CTRL Board 1) Cliquer pour lancer le download

  9. Après le Download, vérifier le Check Sum

  10. Message d’erreur

  11. Message d’erreur Cas 2: Quand le paramètre Mode select est faux. Cas 1: Quand le Serial Clk Rate est différent. Cas 3: absence d’alimentation 5V sur la carte contrôle Cas 4: le câble 15pin ou 4pin n’est pas connecté sur la carte contrôle. Cas 5: le driver USB n’est pas installé ou mal installé

  12. Message d’erreur Si vous sélectionnez une taille de Flash ROM différente(32M ou 16M) le Check Sum serra différent

  13. Message d’erreur

  14. Annexe (Des nouvelles ROMs peuvent être disponible sur le site GSFS)
