Presentation Transcript
Ils norma oaci

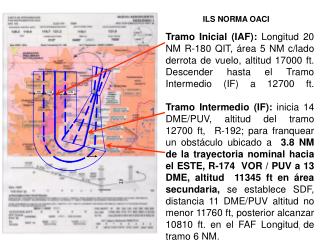

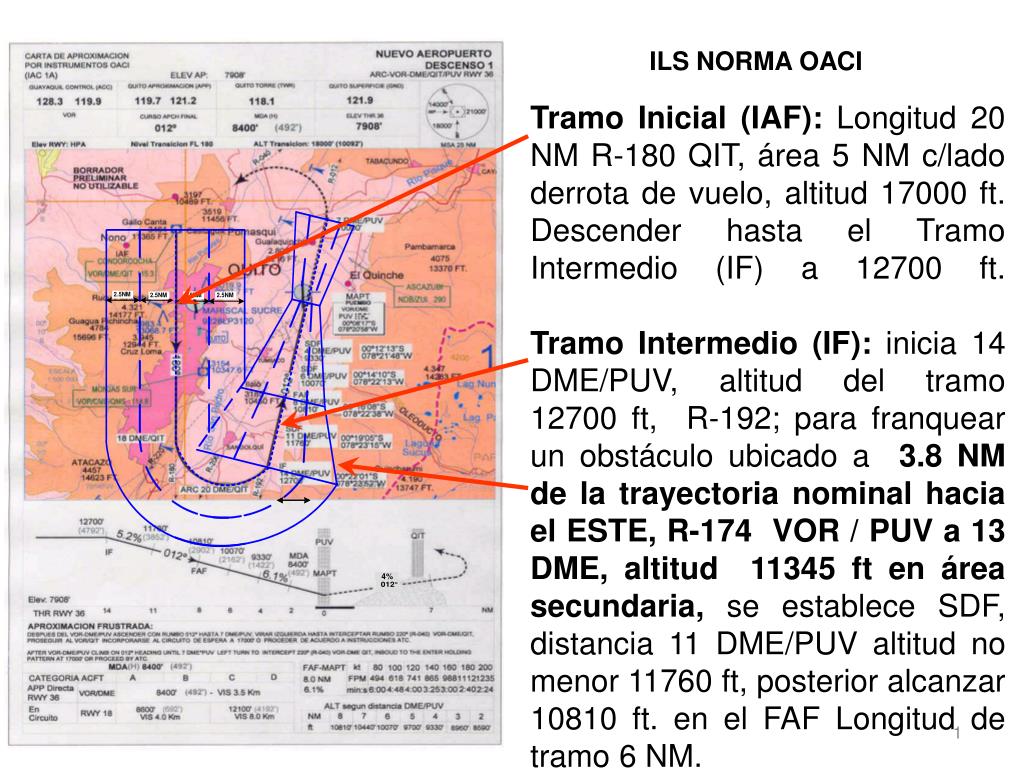

Tramo Inicial (IAF): Longitud 20 NM R-180 QIT, área 5 NM c/lado derrota de vuelo, altitud 17000 ft. Descender hasta el Tramo Intermedio (IF) a 12700 ft. Tramo Intermedio (IF): inicia 14 DME/PUV, altitud del tramo 12700 ft, R-192; para franquear un obstáculo ubicado a 3.8 NM de latrayectoria nominal hacia el ESTE, R-174 VOR / PUV a 13 DME, altitud 11345 ft en área secundaria, se establece SDF, distancia 11 DME/PUV altitud no menor 11760 ft, posterior alcanzar 10810 ft. en el FAF Longitud de tramo 6 NM.

ILS NORMA OACI

1


Ils norma oaci

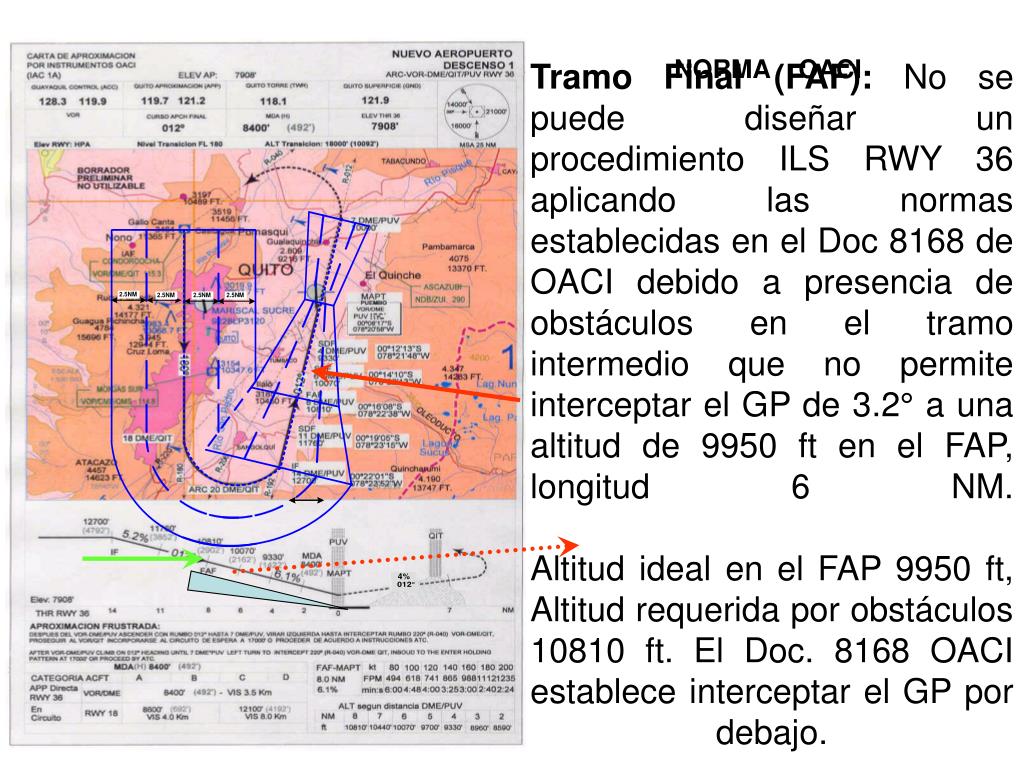

Tramo Final (FAF): No se puede diseñar un procedimiento ILS RWY 36 aplicando las normas establecidas en el Doc 8168 de OACI debido a presencia de obstáculos en el tramo intermedio que no permite interceptar el GP de 3.2° a una altitud de 9950 ft en el FAP, longitud 6 NM.Altitud ideal en el FAP 9950 ft, Altitud requerida por obstáculos 10810 ft. El Doc. 8168 OACI establece interceptar el GP por debajo.

NORMA OACI


Ils norma oaci

Debido a obstáculos en los tramos inicial e intermedio que van desde los 3400 m. hasta 4100 m. impiden que la aeronave llegue a una altitud ideal al FAP para iniciar el descenso de precisión, por esta razón no se puede diseñar el ILS para la pista 36 (sur).En las superficies OAS (inmediaciones de la pista) no hay penetración de obstáculos.

NORMA OACI


Ils norma oaci

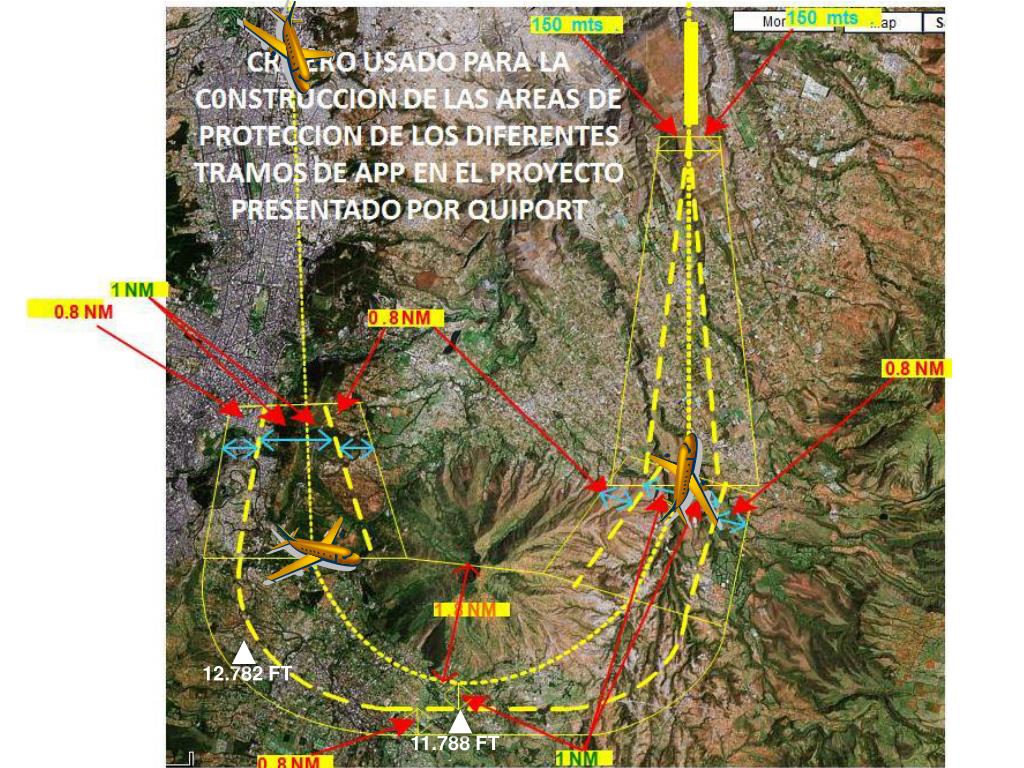

12.782 FT van desde los 3400 m. hasta 4100 m. impiden que la aeronave llegue a una altitud ideal al FAP para iniciar el descenso de precisión, por esta razón no se puede diseñar el ILS para la pista 36 (sur).

11.788 FT


Ils norma oaci

2 van desde los 3400 m. hasta 4100 m. impiden que la aeronave llegue a una altitud ideal al FAP para iniciar el descenso de precisión, por esta razón no se puede diseñar el ILS para la pista 36 (sur).

.

5

NM

2

.

5

NM

2

.

5

NM

2

.

5

NM
