Presentation Transcript

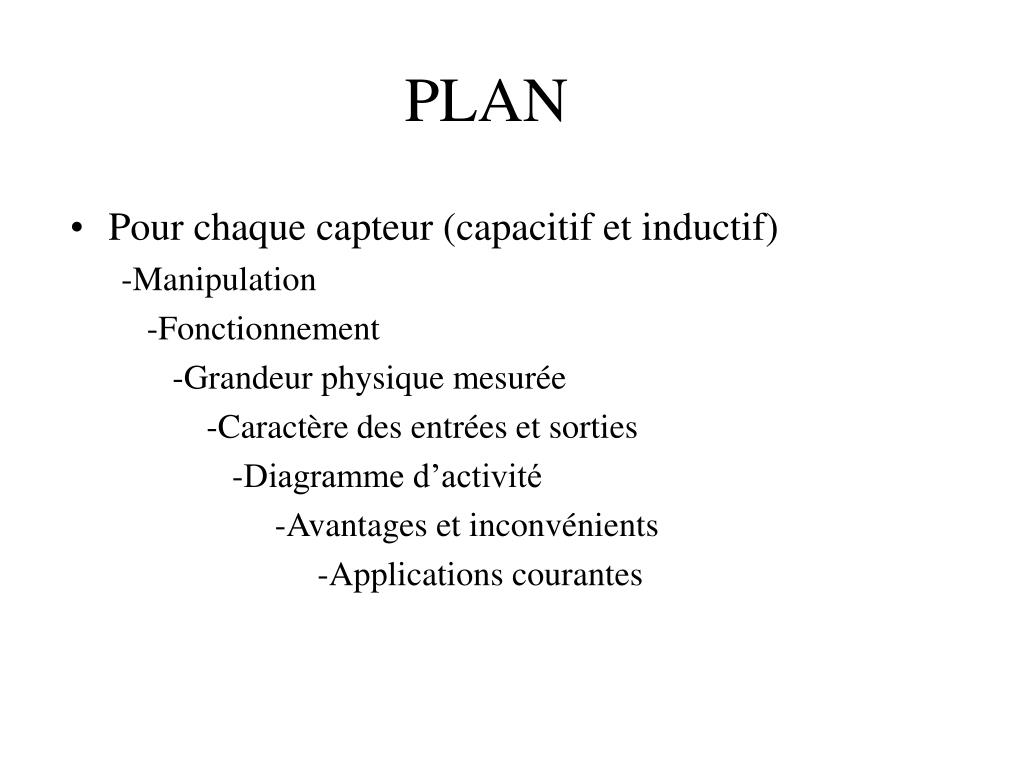

slide2
Pour chaque capteur (capacitif et inductif)

-Manipulation

-Fonctionnement

-Grandeur physique mesurée

-Caractère des entrées et sorties

-Diagramme d’activité

-Avantages et inconvénients

-Applications courantes

PLAN
fonctionnement
Fonctionnement

Le capteur émet un champ électrique oscillateur grâce à des condensateurs. Lorsqu’il y a un objet, le champ électrique est perturbé.

On peut mesurer une variation de position grâce à cette perturbation

grandeur physique mesur e

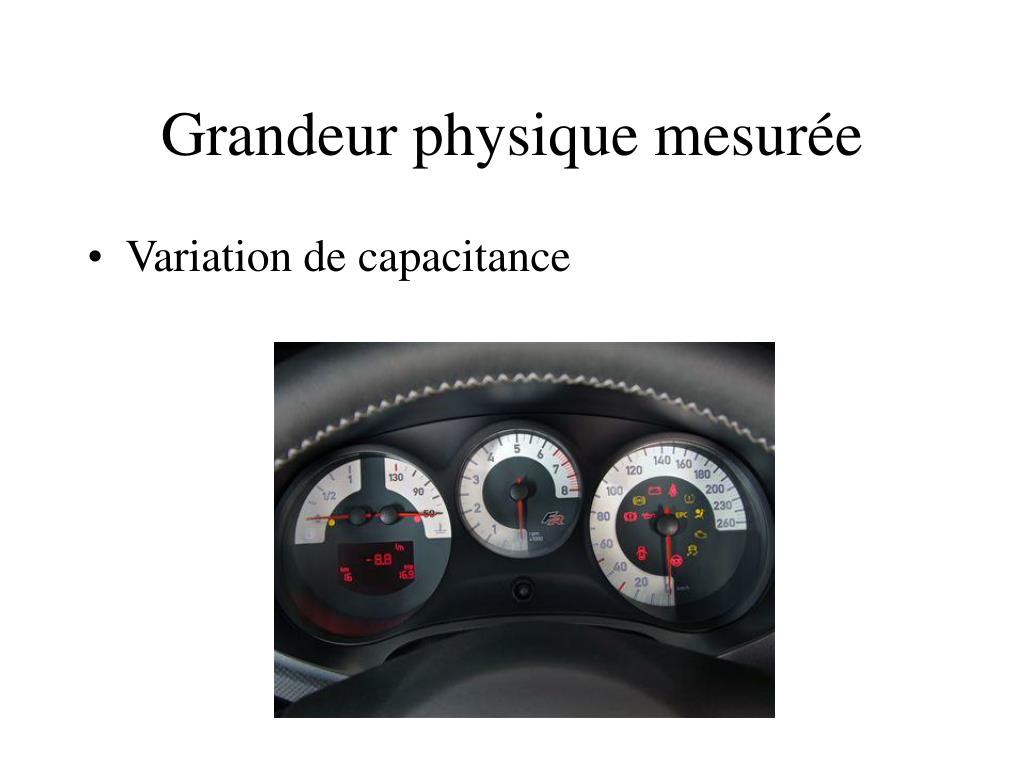

Grandeur physique mesurée
  • Variation de capacitance
caract re des entr es et sorties

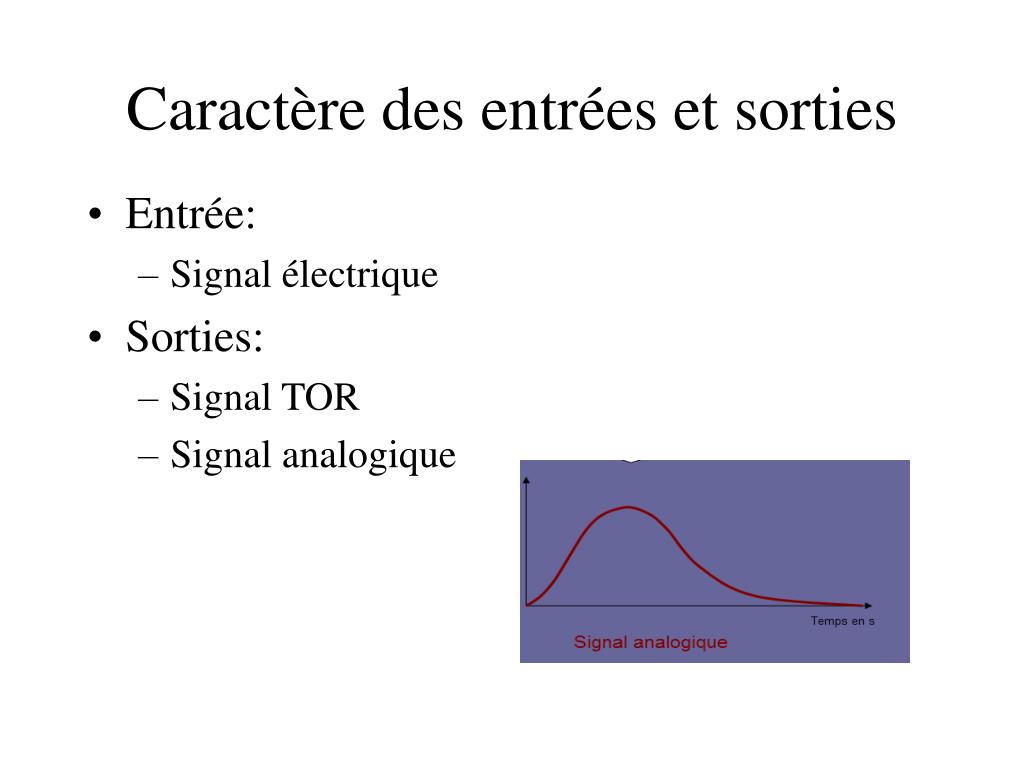

Caractère des entrées et sorties
  • Entrée:
    • Signal électrique
  • Sorties:
    • Signal TOR
    • Signal analogique
diagramme d activit
Diagramme d’activité

Matériaux

Densité

Détecter

Signal électrique TOR/signal analogique

Champ électrique

Capteur capacitif

avantages et inconv nients
Avantages et inconvénients
  • Avantages :
    • Détecte tous les matériaux
    • Pas de contact avec le matériau
    • Peu d’usure
  • Inconvénients :
    • Le matériaux doit être dense
    • Ne détecte que les objet proche (voire très proche)
applications courantes

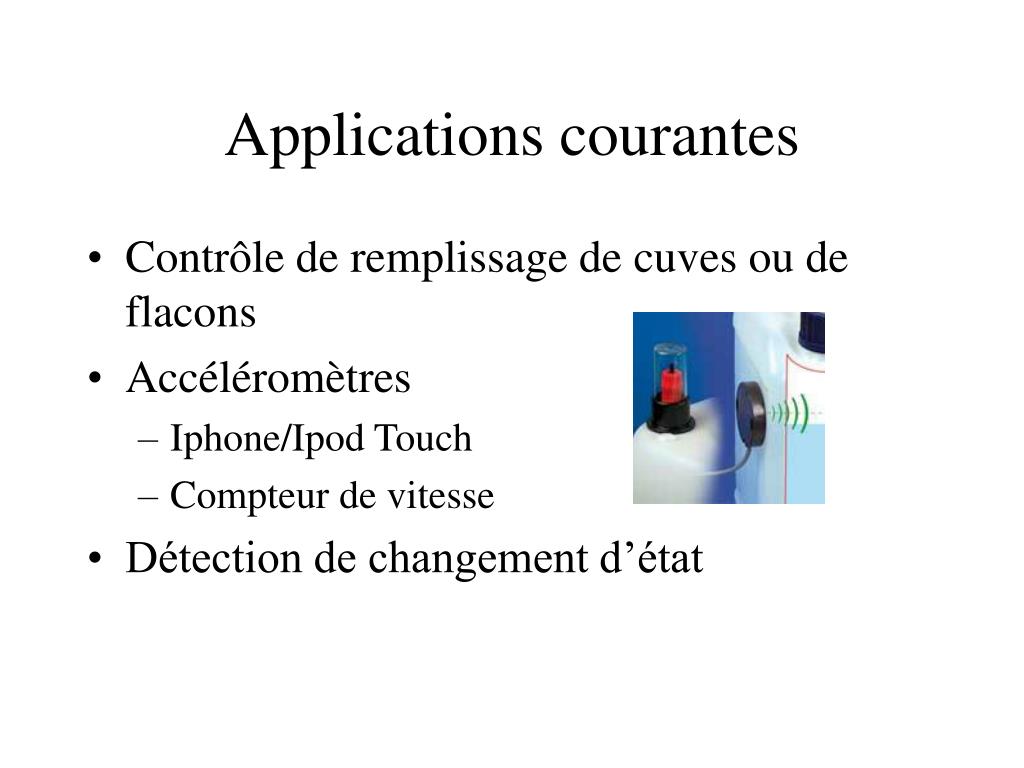

Applications courantes
  • Contrôle de remplissage de cuves ou de flacons
  • Accéléromètres
    • Iphone/Ipod Touch
    • Compteur de vitesse
  • Détection de changement d’état
fonctionnement13
Fonctionnement
  • Le capteur émet un champ magnétique qui est perturbé lorsqu’un objet métallique se présente

Objet métallique

grandeur physique mesur e14

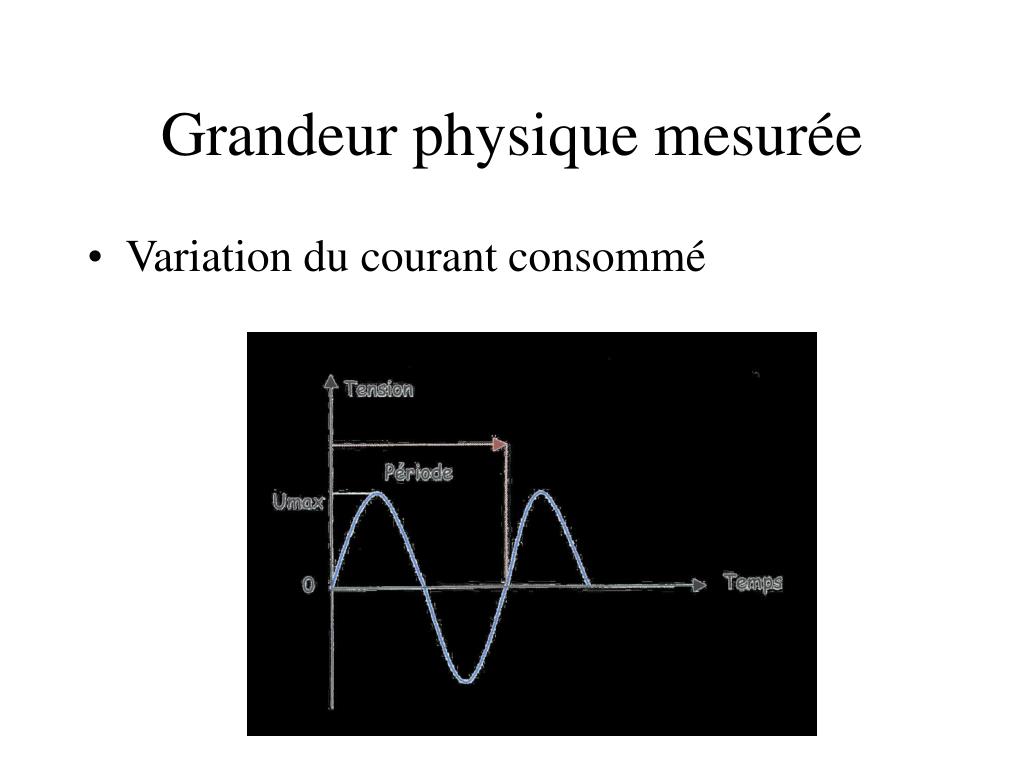

Grandeur physique mesurée
  • Variation du courant consommé
caract res des entr es et sorties
Caractères des entrées et sorties
  • Entrée
    • Signal électrique
  • Sorties
    • Signal analogique
    • Signal TOR
diagramme d activit16

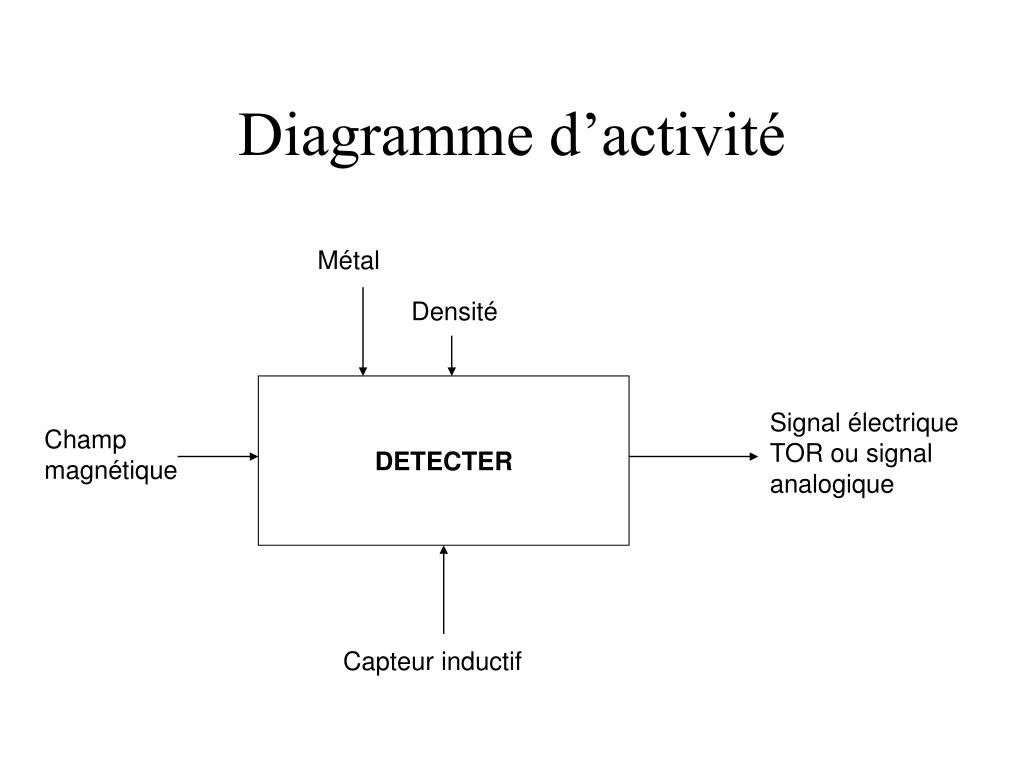

Diagramme d’activité

Métal

Densité

DETECTER

Signal électrique TOR ou signal analogique

Champ magnétique

Capteur inductif

avantages et inconv nients17

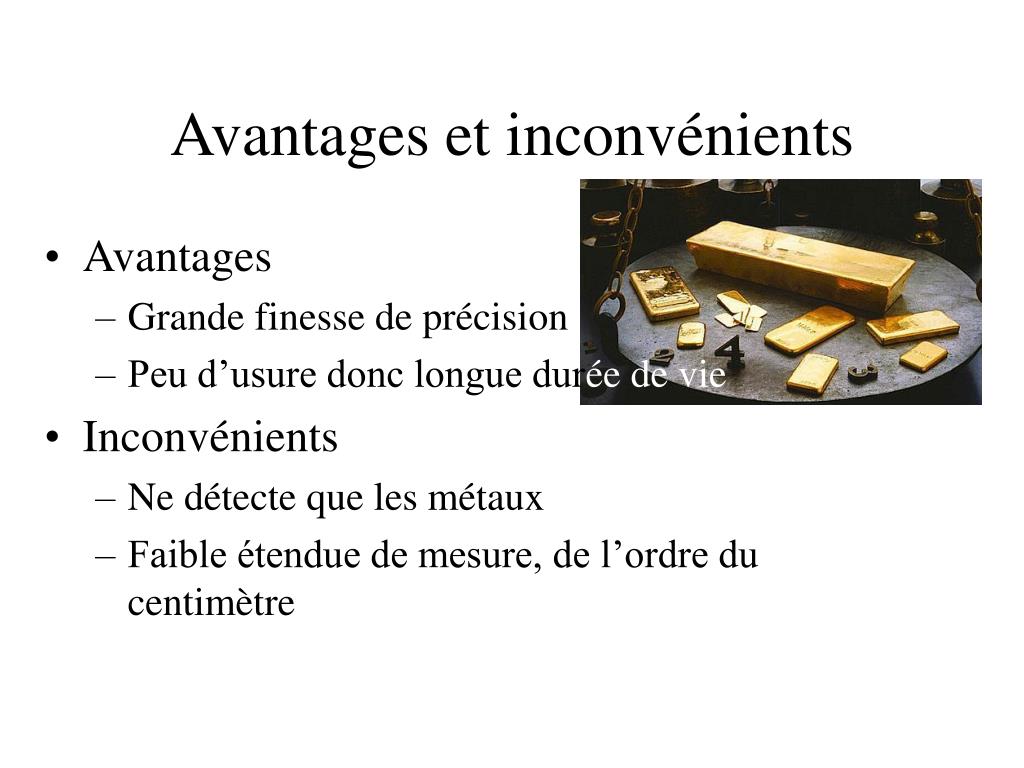

Avantages et inconvénients
  • Avantages
    • Grande finesse de précision
    • Peu d’usure donc longue durée de vie
  • Inconvénients
    • Ne détecte que les métaux
    • Faible étendue de mesure, de l’ordre du centimètre
applications courantes18

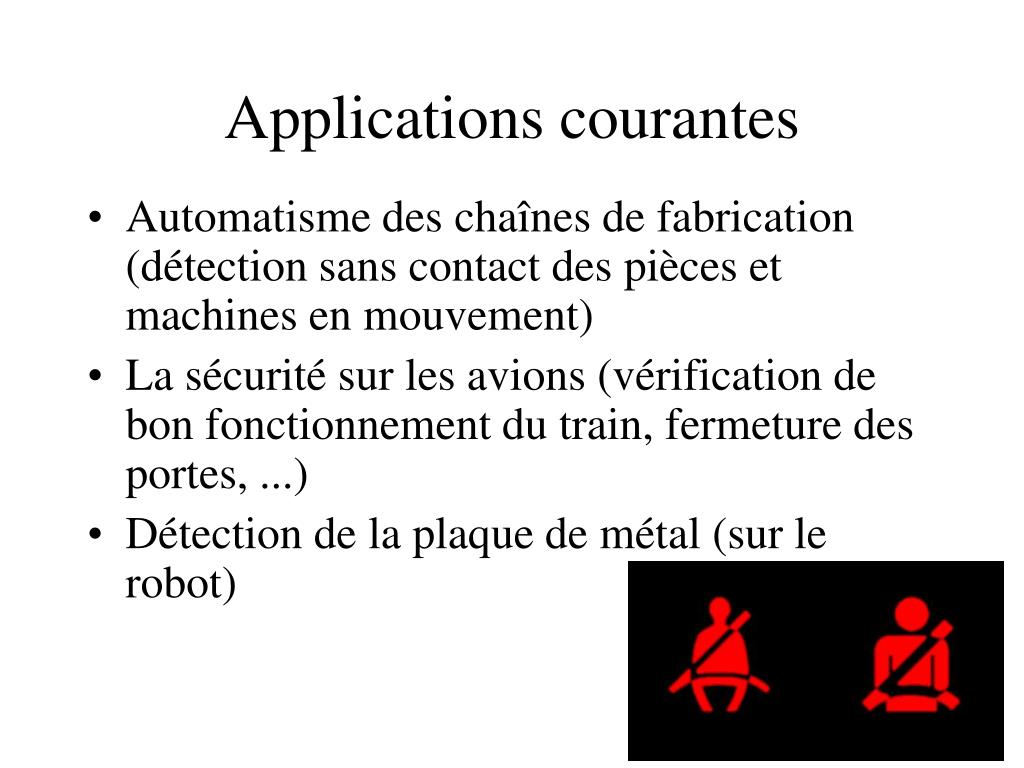

Applications courantes
  • Automatisme des chaînes de fabrication (détection sans contact des pièces et machines en mouvement)
  • La sécurité sur les avions (vérification de bon fonctionnement du train, fermeture des portes, ...)
  • Détection de la plaque de métal (sur le robot)
