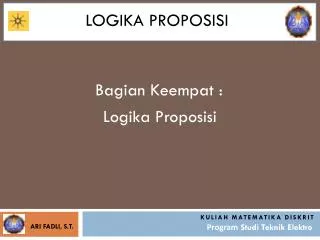

  1. LogikaProposisi LogikaProposisi Kuliahmatematikadiskrit Bagian Keempat : ProgramStudiTeknikElektro Ari Fadli, s.t.

  2. LogikaProposisi Tujuan : Mahasiswadapatmenyebutkantentanglogikaproposisi, operator dansifatproposisi Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  3. Proposisi Definisi : • Setiap pernyataan yang hanya memiliki satu nilai benar atau salah. • disimbolkan menggunakan huruf • Pernyataan yang memiliki makna/arti • Disebut juga sebagai kalimat deklaratif • Bukan merupakan kalimat perintah atau tanya Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  4. LogikaProposisi Definisi : Logika yang menangani, memproses atau memanipulasi penarikan kesimpulan secara logis dari proposisi Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  5. LogikaProposisi Definisi : • Pernyataan = suatukalimat yang memilikiarti • Ditulisdenganhurufbesar/kecilA,B,c,d • Nilaidaripernyataantersebutbisabernilaibenaratausalah • Disebutjugasebagaikalimatdeklaratif Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  6. LogikaProposisi Contoh : • 2 + 2 = 4 • Bilangan bulat yang membagi habis 23 adalah 1 dan 23. BukanProposisi : 1. A + B  5 Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  7. Logika Proposisi Deskripsi A = Bilangan bulat yang membagi habis 23 adalah 1 dan 23. A atau lainnya yang menggantikan atau mewakili proposisi disebut sebagai variable proporsisional True/False/T/F kemudian disebut sebagai konstanta proporsisional Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  8. Soal Proposisi atau bukan ? • Dewi belajar • Budi adalah seorang mahasiswa yang pandai pada matakuliah Matematika Diskrit • Angka 13 adalah angka sial • Tati, cepat kerjakan tugasmu ! • Tari, apakah anda sudah menyelesaikan final report Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  9. Jawaban • Pernyataan ke-3 menimbulkan perdebatan karena tidak setiap orang setuju ada juga yang tidak perduli, atau tidak juga memiliki arti (bukan proposisi) • Pernyataan ke-1 dan 2 (merupakan proposisi) • Pernyataan ke-4 dan ke-5 (bukan proposisi karena merupakan kalimat perintah dan kalimat tanya) Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  10. Contoh Soal “Gajah lebih besar daripada kucing” Ini suatu perrnyataan ?  Ini suatu proposisi ?  Apa nilai kebenarannya ? benar Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  11. Latihan 1. “1089 < 101” 2. “y > 16” 3. “Bulan ini Februari” 4. “Jangan Tidur dikelas” 5. “Jika gajah berwarna hijau mereka dapat berlindung dibawah pohon bambu” 6. “x < y jika dan hanya jika y > x” Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  12. Jawaban “1089 < 101” Ini pernyataan ? ya Ini proposisi ? ya Apa nilai kebenaran dari proposisi ini ? salah Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  13. Jawaban • “y > 15” Ini pernyataan ? ya Ini proposisi ? bukan Nilai kebenarannya bergantung pada nilai y, tapi nilai ini tidak spesifik. Kita katakan tipe pernyataan ini adalahfungsi proposisiataukalimat terbuka. Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  14. Jawaban • “Bulan ini februari” Ini pernyataan ? ya Ini proposisi ? ya Apa nilai kebenaran dari proposisi ini ? salah Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  15. Jawaban • “Jangan tidur di kelas” Ini pernyataan ? bukan Ini proposisi ? bukan Hanya pernyataan yang dapat menjadi proposisi. Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  16. Jawaban “Jika gajah berwarna merah, mereka dapat berlindung di bawah pohon bambu” Ini pernyataan ? Ya Ini proposisi ? Ya Apa nilai kebenaran proposisi tersebut ? probably false Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  17. Jawaban “x < y jika dan hanya jika y > x” Ini pernyataan ? Ya Ini proposisi ? Ya … sebab nilai kebenarannya tidak bergantung pada nilai x dan y. Apa nilai kebenaran dari proposisi tsb ? true Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  18. LogikaProposisi Macam : • Proposisi tunggal (atomic) Proposi yang hanya berisi satu variable atau satu konstanta proporsisional • Proropisi majemuk (compound) Penggabungan proposisi atomik menggunakan kata penghubung (connectives) Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  19. LogikaProposisi Contoh : • Proposisi tunggal (atomic) Setiap mahasiswa teknik elektro pandai • Proropisi majemuk (compound) Bono kaya raya dan memiliki banyak harta Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  20. LogikaProposisi Penghubung Logika (Logical Connectives): • Tidak/Not/Negasi Simbol  • Dan/And/Konjungsi Simbol  • Atau/Or/DisjungsiSimbol • ImplikasiSimbol • Bi-Implikasi Simbol  • Exclusive OR (XOR) Simbol   • Tidak Dan Simbol | • Tidak Atau Simbol  Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  21. LogikaProposisi HirarkiPenghubung : Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  22. Tabel Kebenaran • Definisi • Merupakan satu tabel yang menunjukan secara sistematis satu demi satu nilai-nilai kebenaran sebagai hasil kombinasi dari proposisi-proposisi yang sederhana. Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  23. Tabel Kebenaran • Tabel Kebenaran Negasi Contoh: p = Budi seorang mahasiswa p = Budi bukan seorang mahasiswa Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  24. Tabel Kebenaran • Tabel Kebenaran Konjungsi • P : Harimau adalah binatang buas • q : Malang adalah ibukota Jawa Timur • p  q : Harimau adalah binatang buas dan Malang adalah ibukota Jawa Timur Definisi : p  q akan benar jika dan hanya jika keduanya bernilai benar dan jika lainnya pasti salah Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  25. Tabel Kebenaran • Tabel Kebenaran Disjungsi p : Bono seorang mahasiswa q : Wira seorang sarjana teknik p v q : Bono seorang mahasiswa atau Wira seorang sarjana teknik Definisi : p  q akan benar jika dan Salah satu diantaranya adalah benar dan jika lainnya pasti salah Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  26. Tabel Kebenaran • Tabel Kebenaran Implikasi p : Bono seorang mahasiswa q : Wira seorang sarjana teknik p  q : jika Bono seorang mahasiswa maka Wira seorang sarjana teknik antecendent  consequent hipotesis  kesimpulan Definisi : p  q akan salah jikanilai p bernilai benar dan nilai q bernilai salah dan jika lainnya pasti benar Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  27. Proposisi • Cara Penyebutan Implikasi if p then q whenever p then q p is sufficient for q p only if q p implies q Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  28. Tabel Kebenaran • Cara Penyebutan Implikasi q if p q whenever p q is neccesarry for p q is implied by p Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  29. Tabel Kebenaran • Syarat Implikasi adalah perlu dan Cukup, perhatikan contoh berikut ini : • Kondisi “perlu” dinyatakan oleh konklusi. • Kondisi “cukup” dinyatakan oleh hipotesa. • Perlu = necessary; Cukup = sufficient • Contoh: Jika Bono seorang mahasiswa maka Wira seorang sarjana teknik • Kondisi perlu : Wira seorang sarjana teknik • Kondisi cukup : Bono seorang mahasiswa Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  30. Tabel Kebenaran • Tabel Kebenaran Bi Implikasi Definisi : Proposisi yang bernilai benar Jika p bernilai benar dan q bernilai benar Jika p bernilai salah dan q bernilai salah Dan lainnya pasti salah Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  31. Tabel Kebenaran • Tabel Kebenaran Tidak Atau P  q dapat pula disebut sebagai not or Dan akan bernilai benar jika p bernilai salah dan q bernilai salah, dan jika lainnya pasti salah Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  32. Tabel Kebenaran • Tabel Kebenaran Tidak Dan p | q dapat pula disebut sebagai not and Akan bernilai salah jika p bernilai benar dan q bernilai benar dan jika lainnya pasti benar Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  33. LogikaProposisi ContohPenerapan : p : motor itubannyakurangangin q : motor itukehabisanbahanbakar Motor itubannyakurangangindankehabisanbahanbakardapatdisimbolkandengan p  q Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  34. LogikaProposisi Contoh : Dengankondisisamasimbolkanlahpernyataanberikut : • Motor itutidakkehabisanbahanbakartapibannyakurangangin • Tidakbenarbahwa motor itukehabisanbahanbakardanbannyakurangangin Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  35. LogikaProposisi p = Motor itutidakkehabisanbahanbakar q = Motor itu bannya kurangangin Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  36. LogikaProposisi Solusi : Motor itutidakkehabisanbahanbakartapibannyakurangangin q  p Tidakbenarbahwa motor itukehabisanbahanbakardanbannyakurangangin  (q  p) Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  37. LogikaProposisi TabelKebenaran : Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  38. Latihan Misalkan kondisinya seperti ini : A = Budi sakit flu B = Budi test SPMB C = Budi lulus Buatlah pernyataan dan tabel kebenarannya berikut ini : • A   B 3. (A  B)  C • B   C 4. (A  B)  C Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  39. Jawaban A = Budi sakit flu B = Budi test SPMB C = Budi lulus • A   B • Jika Budi sakit flu maka budi tidak test SPMB • Oleh karena budi sakit flu maka budi tidak test SPMB • Budi tidak test SPMB jika Budi sakit flu • Budi tidak test SPMB oleh karena budi sakit flu Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  40. Jawaban A = Budi sakit flu B = Budi test SPMB C = Budi lulus • B   C • Jika Budi test SMPB maka budi tidak test lulus Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  41. Jawaban A = Budi sakit flu B = Budi test SPMB C = Budi lulus • (A  B)  C (A  B)  C Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  42. Proposisi • Tautologi, proposisi yg memuat nilai true untuk variabel hasilnya. • p v p • Kontradiksi, proposisi yg memuat nilai false untuk variabel hasilnya. • p  p • Kontingensi, proposisi yg memuat campuran dari true dan false utk kolom hasilnya. •  p  q Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  43. Proposisi • Contoh Tautologi (Disimbolkan oleh) = Excluded Middle Law • p v p Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  44. Proposisi • Contoh Kontradiksi • p  p Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  45. Proposisi • Contoh Kontingensi •  p  q Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  46. Proposisi • Konversi • q  p disebut konversi dari p  q • Inversi • dari p  q adalah  p   q • Kontraposisi • q  p disebut kontrapositif dari p  q Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  47. Proposisi • Hukum Ekuivalensi Logika • Hukum Komutatif •        •       • Hukum Asosiatif •   (  )  (  )   •   (  )  (  )   Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  48. Proposisi • Hukum Ekuivalensi Logika • Hukum Distributif •   (  )  (  )  (  ) •   (  )  (  )  (  ) • Hukum Identitas • p  T  p p  R  p Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  49. Proposisi • Hukum Ekuivalensi Logika • Hukum Ikatan • p  T  T p  F  F • Hukum Negasi Ganda •    • Hukum Negasi • p   p  T Kuliahmatematikadiskrit ProgramStudiTeknikElektro

  50. Proposisi • Hukum Ekuivalensi Logika • Hukum Idempoten • p  p  p p  p  p • Hukum Demorgan •  (  )     •  (  )     Kuliahmatematikadiskrit ProgramStudiTeknikElektro
