Presentation Transcript

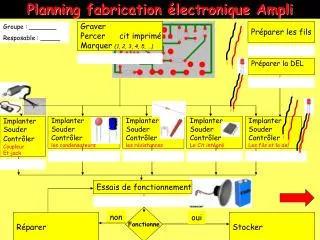

  1. Groupe : _______ Resposable : _____ Planning fabrication électronique Ampli Graver Percer cit imprimé Marquer (1, 2, 3, 4, 5, …) Préparer les fils Préparer la DEL Implanter Souder Contrôler Coupleur Et jack Implanter Souder Contrôler les condensateurs Implanter Souder Contrôler les résistances Implanter Souder Contrôler Le Cit intégré Implanter Souder Contrôler Les fils et la del Essais de fonctionnement Fonctionne non oui Réparer Stocker

  2. Planning fabrication électronique Ampli Groupe : _______ Resposable : _____ Graver Percer cit imprimé Marquer (1, 2, 3, 4, 5, …) Préparer les fils Préparer la DEL Implanter Souder Contrôler Coupleur Et jack Implanter Souder Contrôler les condensateurs Implanter Souder Contrôler les résistances Implanter Souder Contrôler Le Cit intégré Implanter Souder Contrôler Les fils et la del Essais de fonctionnement Fonctionne non oui Réparer Stocker

  3. N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) Gravure perçage circuit 10 20 30 -____________ -Perçage et avant-trou du circuit -Gravure du circuit Perçage finition du circuit Ouvrir le fichier PC17/élèves/3ème/ampli/gravure CI/percer15amplis  Usiner Ouvrir le fichier PC17/élèves/3ème/ampli/gravure CI/grav15amplis (sans démonter les circuits) Changer d’outil et monter la pointe à graver Plaque circuit imprimé 200X220 -Robot -foretØ1 -Pointe à graver -Adhésif -Cutter -Mini perceuses -Forets Table robot Circuit imprimé 200 220 Ø4 Ø2 Ø4 Ø2 Ø1.2 Ø1.2

  4. Marquer le circuit imprimé N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) 10 -____________ -marquer le circuit imprimé 3°1G1. 1 Marquer le circuit au feutre indélébile comme indiqué. La classe Le groupe Le n° du circuit

  5. N° Phase Opération (Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) Préparation fils Bobine fils Rouge et noir 40 Préparation des fils -Couper -Dénuder 2fils rouges X le nombre d’ampli =_____ 4fils noirs X le nombre d’ampli =_____ -Torsader, Etamer un bout par fil -Pinces coupantes -Réglet -Pinces à dénuder -Fer à souder -Bobine étain -Lunette -Protection 5 150

  6. N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) Préparation del __fils Rouge et __fils noir 50 -____________ -Préparation de la Del -Fer à souder -Bobine étain -Lunette -Protection -troisième main -multimètre Broche courte Broche longue + - Bouts déjà étamés 1 Bloquer la del dans la troisième main 2 étamer les broches de la del 3 chauffer le fil déjà étamé et la del, braser 1 régler sur testeur 2 sonde rouge/fil rouge sonde noire/fil noir 3 Si Del éclaire, brasage correct.

  7. Implanter souder Jack / coupleur N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) 60 -____________ -implanter souder coupleur -Fer à souder -Bobine étain -Lunette -Protection -pince coupante -troisième main -multimètre Nœuds 2 conducteurs Nœud blindage

  8. Implanter souder condensateurs N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) 10μF 70 -____________ -implanter souder les condensateurs -Fer à souder -Bobine étain -Lunette -Protection -pince coupante -troisième main -multimètre + - Nœuds 330 μF + - 150pF 2 conducteurs 47nF Nœud blindage Attention les condensateurs 330μF et 10μFsont polarisés (-,+) 100nF

  9. N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) Implanter souder résistances 80 -____________ -implanter souder les résistances -Fer à souder -Bobine étain -Lunette -Protection - pince coupante -troisième main -multimètre Plieur de composant 1kΩ Nœuds 470Ω 120Ω 2 conducteurs 1Ω Nœud blindage Bien repérer les couleurs, les résistance n’ont pas de sens

  10. N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) Implanter souder circuit intégré 90 -____________ -implanter souder Le circuit intégré -Fer à souder -Bobine étain -Lunette -Protection -troisième main -multimètre Plieur de composant Nœuds 2 conducteurs Nœud blindage Attention l’encoche du circuit intégré ici est à gauche

  11. Implanter souder fils et del N° Phase Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) 100 -____________ -implanter souder La Del et les fils du HP et de l’interrupteur -Fer à souder -Bobine étain -Lunette -Protection -pince coupante -troisième main -multimètre Nœuds 2 conducteurs Nœud blindage

  12. N° Phase Essais de fonctionnement Opération (Qui ? Quoi ?) Croquis schémas consignes (Comment ?) Matière (avec quoi ?) Outils (avec quoi ?) 110 -____________ -essais de fonctionnement -Fer à souder -Bobine étain -Lunette -Protection -troisième main -multimètre Plieur de composant - + Nœuds 2 conducteurs Nœud blindage Souder le HP, connecter la pile, le jack et les deux fils de l’interrupteur.
