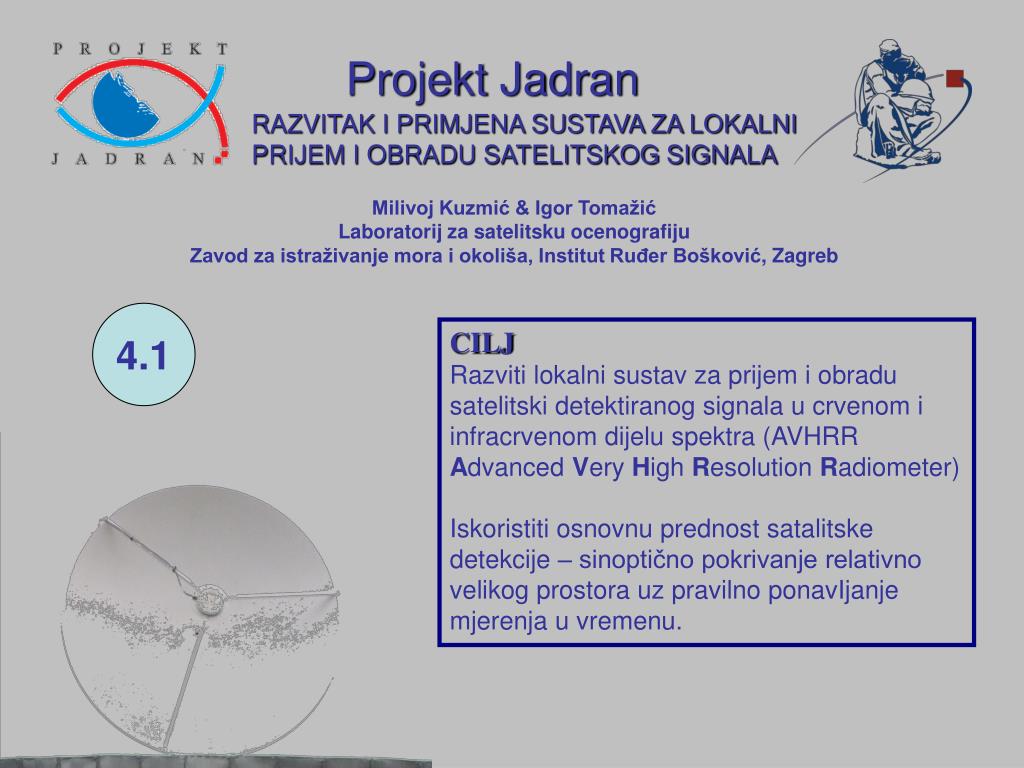

  1. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Milivoj Kuzmić & Igor Tomažić Laboratorij za satelitsku ocenografiju Zavod za istraživanje mora i okoliša, Institut Ruđer Bošković, Zagreb 4.1 CILJ Razviti lokalni sustav za prijem i obradu satelitski detektiranog signala u crvenom i infracrvenom dijelu spektra (AVHRR Advanced Very High Resolution Radiometer) Iskoristiti osnovnu prednost satalitske detekcije – sinoptično pokrivanje relativno velikog prostora uz pravilno ponavIjanje mjerenja u vremenu.

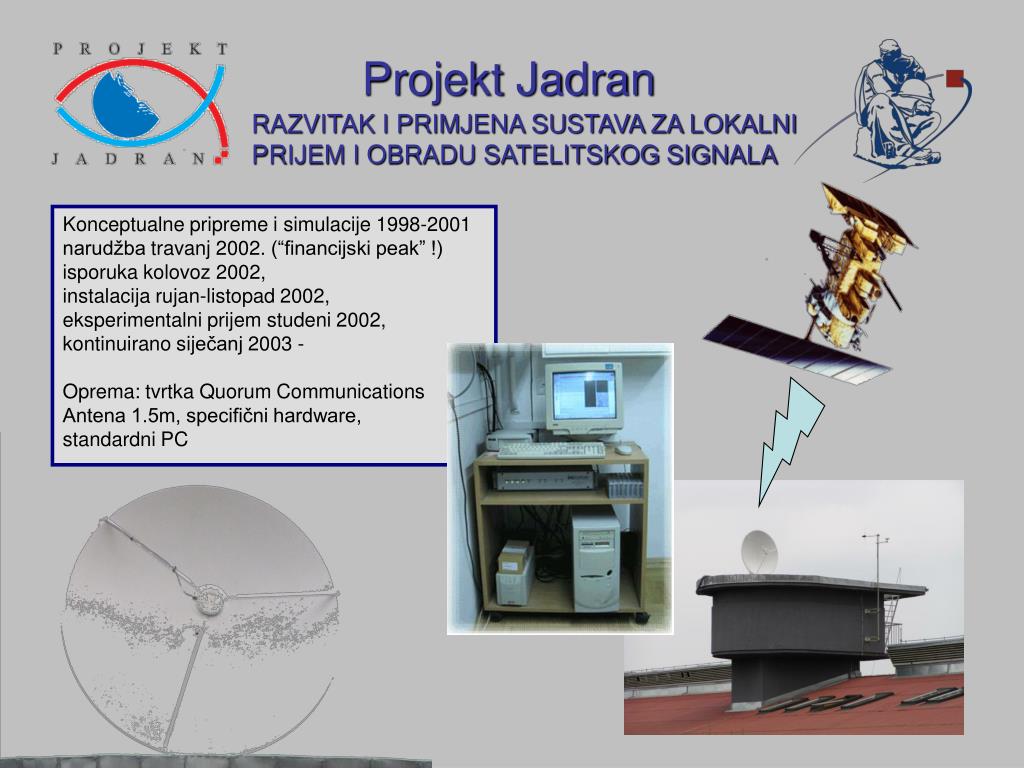

  2. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Konceptualne pripreme i simulacije 1998-2001 narudžba travanj 2002.(“financijski peak” !) isporuka kolovoz 2002, instalacija rujan-listopad 2002, eksperimentalni prijem studeni 2002, kontinuirano siječanj2003 - Oprema: tvrtka Quorum Communications Antena 1.5m, specifični hardware, standardni PC

  3. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA High Resolution Picture Transmission (HRPT) format  informacija potrebna za vremensku kontrolu, kalibraciju, i geolokaciju satelitske scene Instrument: AVHRR, 5 kanala > 3 u vidljivom, 2 u termalnom dijelu EM spektra. Platforme: Američke NOAA-xx, kineske Feng Yun Prvi uređaj ove vrste u HR …

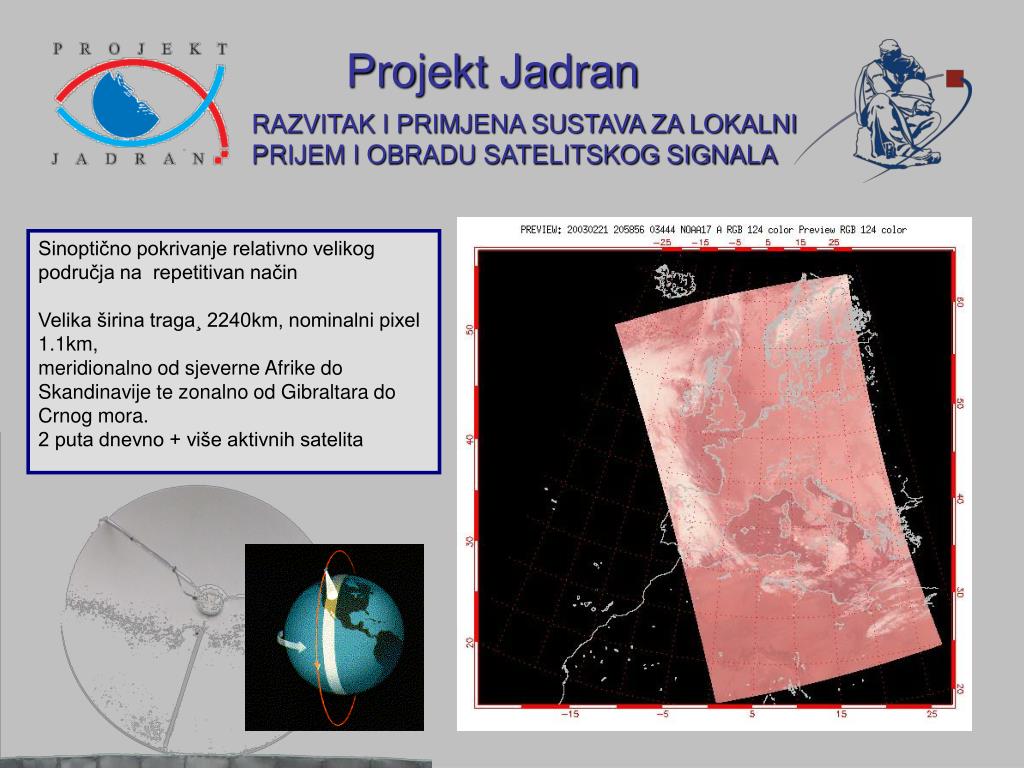

  4. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Sinoptično pokrivanje relativno velikog područja na repetitivan način Velika širina traga¸ 2240km, nominalni pixel 1.1km, meridionalno od sjeverne Afrike do Skandinavije te zonalno od Gibraltara do Crnog mora. 2 puta dnevno + više aktivnih satelita

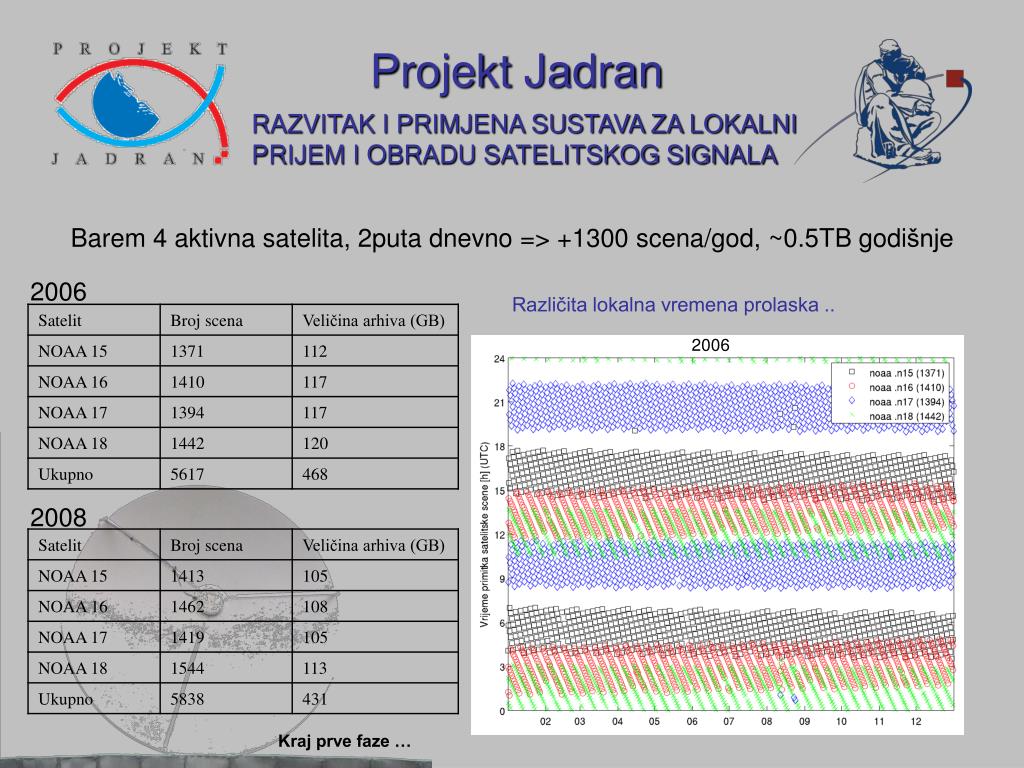

  5. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Barem 4 aktivna satelita, 2puta dnevno => +1300 scena/god, ~0.5TB godišnje 2006 Različita lokalna vremena prolaska .. 2006 2008 Kraj prve faze …

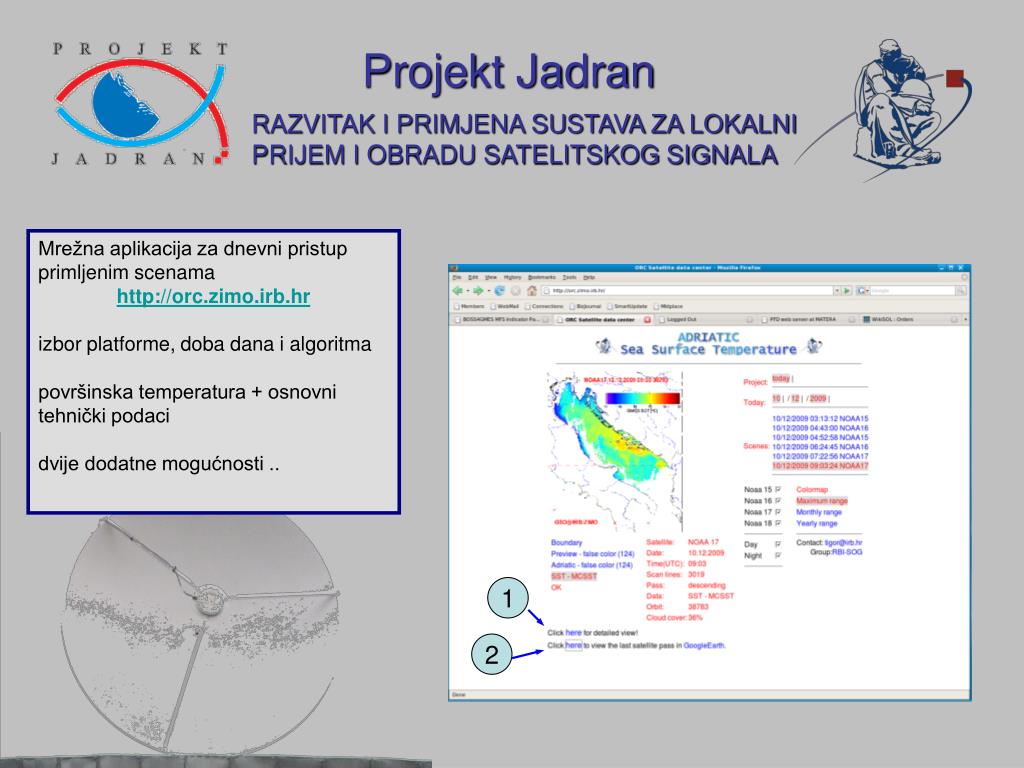

  6. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Mrežna aplikacija za dnevni pristup primljenim scenama http://orc.zimo.irb.hr izbor platforme, doba dana i algoritma površinska temperatura + osnovni tehnički podaci dvije dodatne mogućnosti .. 1 2

  7. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Zoom na manje područje nekoliko predprogramiranih područja + mogućnost definiranja prozora (lon,lat) maske kopna i maske naoblake, raspone kolor palete paleta 1

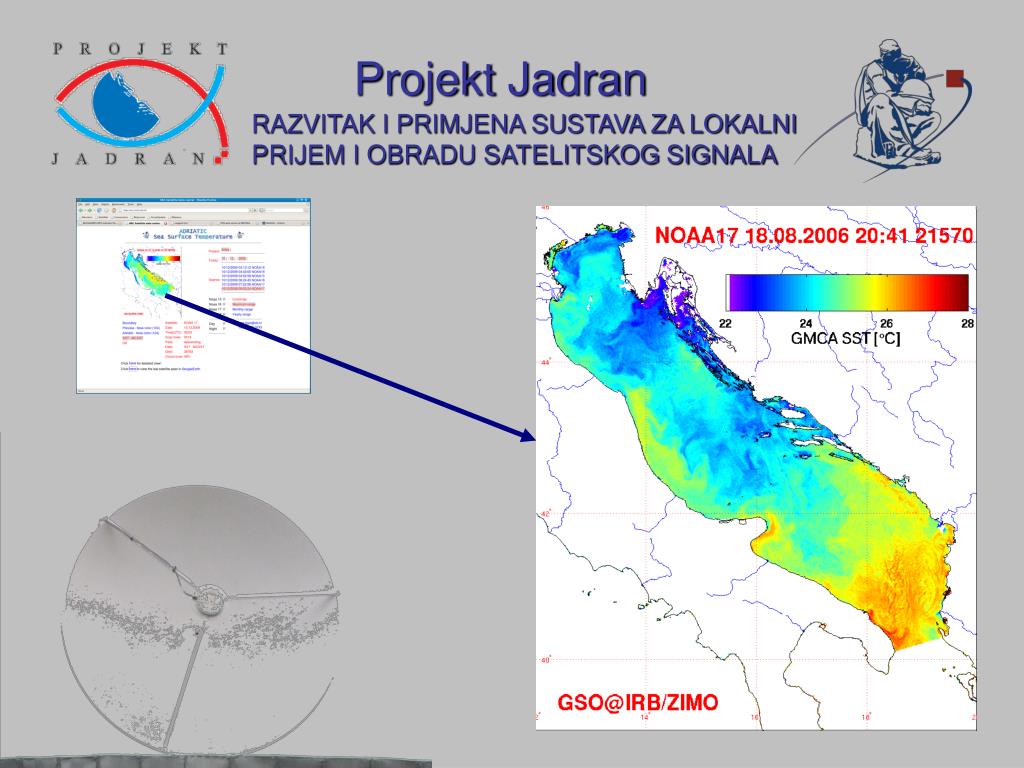

  8. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA 2 prikaz u Google okruženju …

  9. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA

  10. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Naoblaka => prepreka termičkom zračenju površine Primjer 2005. godine registrirano oko 100 milijuna vrijednosti temperature more, no => 2 korisna “mjerenja” + 3 kontaminirana nekritična primjena algoritma => kriva procjena temperature

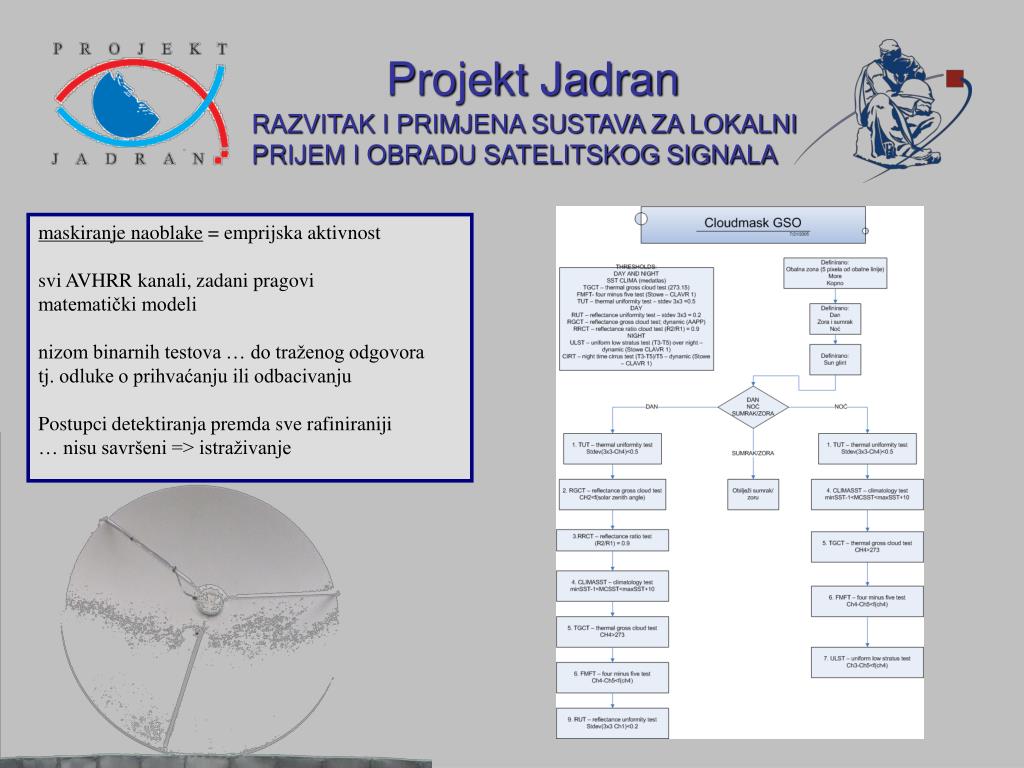

  11. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA maskiranje naoblake = emprijska aktivnost svi AVHRR kanali, zadani pragovi matematički modeli nizom binarnih testova … do traženog odgovora tj. odluke o prihvaćanju ili odbacivanju Postupci detektiranja premda sve rafiniraniji … nisu savršeni => istraživanje

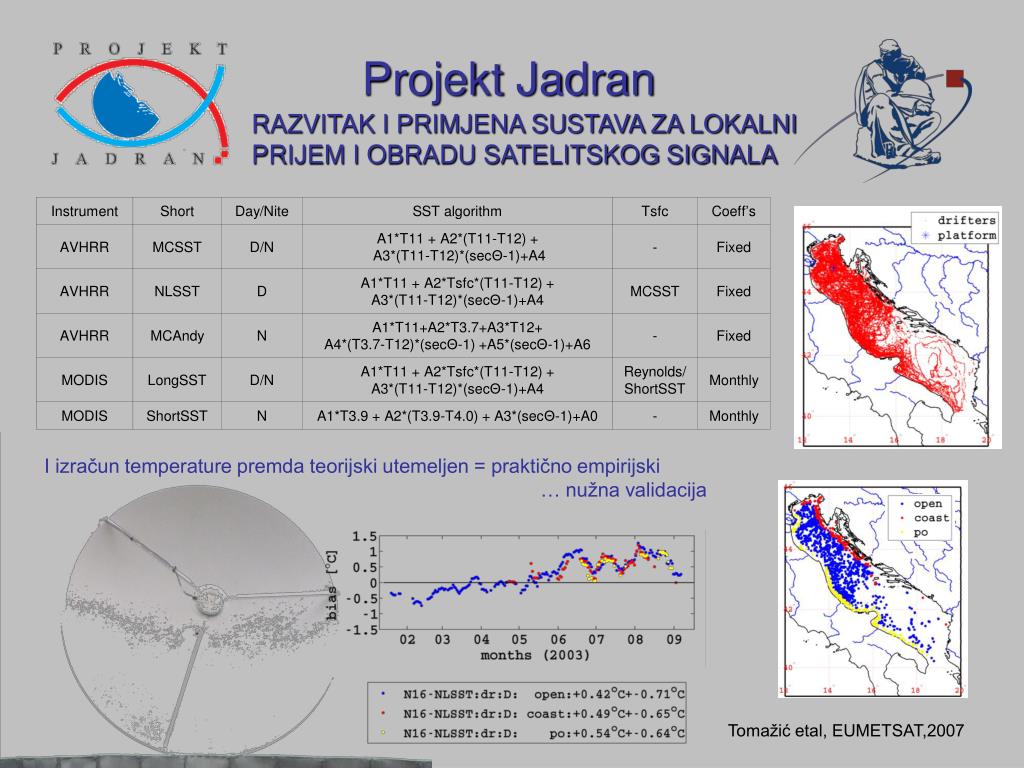

  12. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA I izračun temperature premda teorijski utemeljen = praktično empirijski … nužna validacija Tomažić etal, EUMETSAT,2007

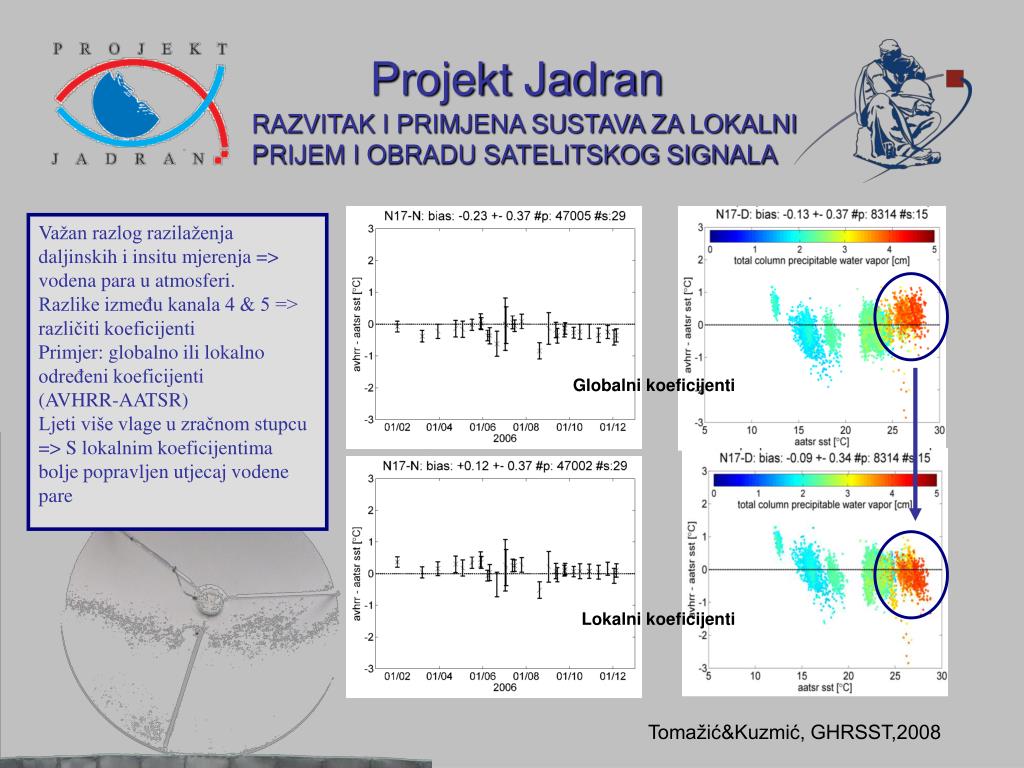

  13. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA Važan razlog razilaženja daljinskih i insitu mjerenja => vodena para u atmosferi. Razlike između kanala 4 & 5 => različiti koeficijenti Primjer: globalno ili lokalno određeni koeficijenti (AVHRR-AATSR) Ljeti više vlage u zračnom stupcu => S lokalnim koeficijentima bolje popravljen utjecaj vodene pare Globalni koeficijenti Lokalni koeficijenti Tomažić&Kuzmić, GHRSST,2008

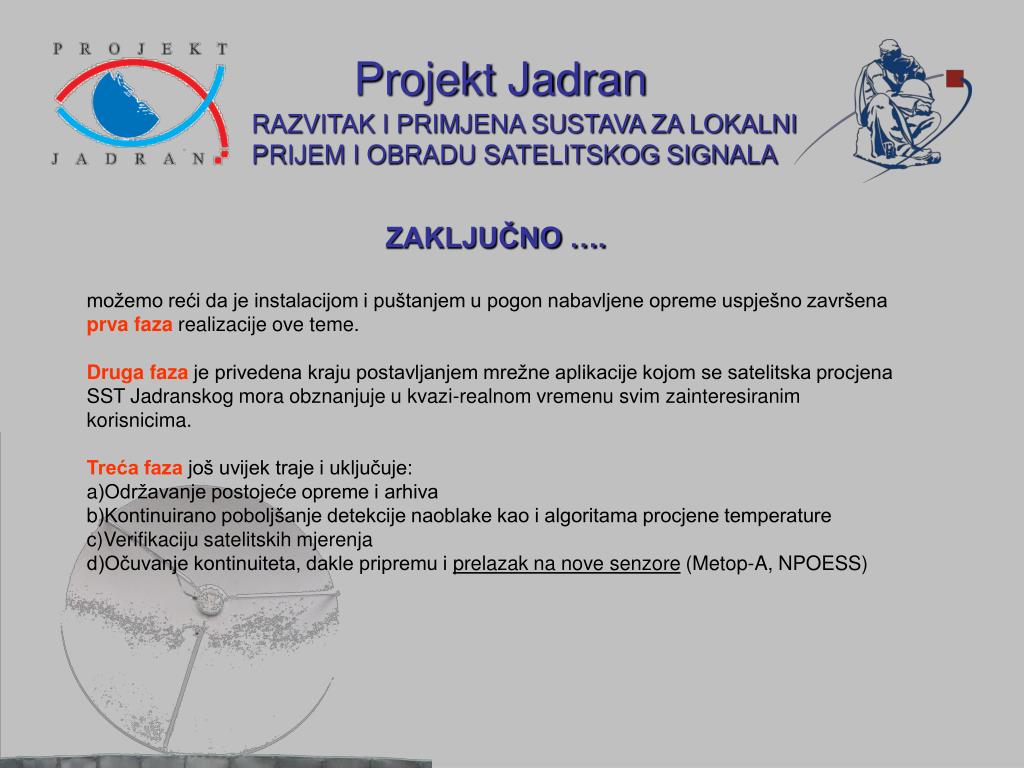

  14. Projekt Jadran RAZVITAK I PRIMJENA SUSTAVA ZA LOKALNI PRIJEM I OBRADU SATELITSKOG SIGNALA ZAKLJUČNO …. možemo reći da je instalacijom i puštanjem u pogon nabavljene opreme uspješno završena prva faza realizacije ove teme. Druga faza je privedena kraju postavljanjem mrežne aplikacije kojom se satelitska procjena SST Jadranskog mora obznanjuje u kvazi-realnom vremenu svim zainteresiranim korisnicima. Treća faza još uvijek traje i uključuje: a)Održavanje postojeće opreme i arhiva b)Kontinuirano poboljšanje detekcije naoblake kao i algoritama procjene temperature c)Verifikaciju satelitskih mjerenja d)Očuvanje kontinuiteta, dakle pripremu i prelazak na nove senzore (Metop-A, NPOESS)
