Presentation Transcript
hwan tae kim htkim@bisolution net senior consultant bi solution inc olap forum

Excel OLAP Reporting /OWC를 이용한

의사결정지원 시스템 구축

Hwan-Tae Kim(htkim@bisolution.net)

Senior Consultant

BI Solution, Inc / OLAP Forum

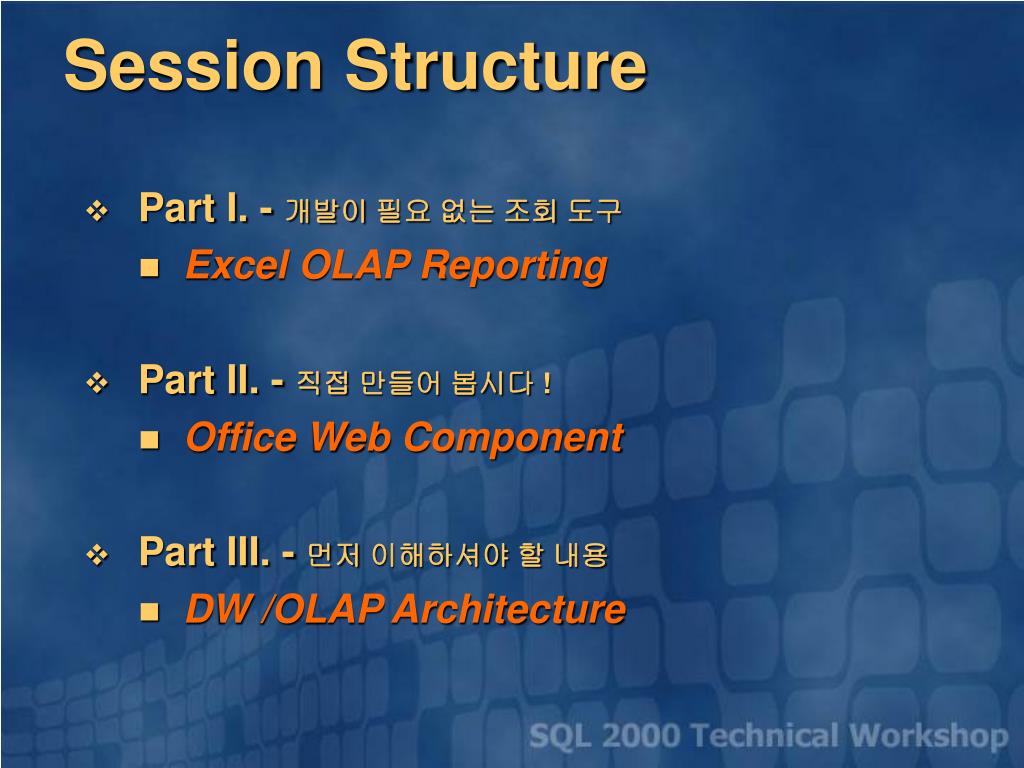

session structure
Session Structure
  • Part I. - 개발이 필요 없는 조회 도구
    • Excel OLAP Reporting
  • Part II. - 직접 만들어 봅시다 !
    • Office Web Component
  • Part III. -먼저 이해하셔야 할 내용
    • DW /OLAP Architecture
part i

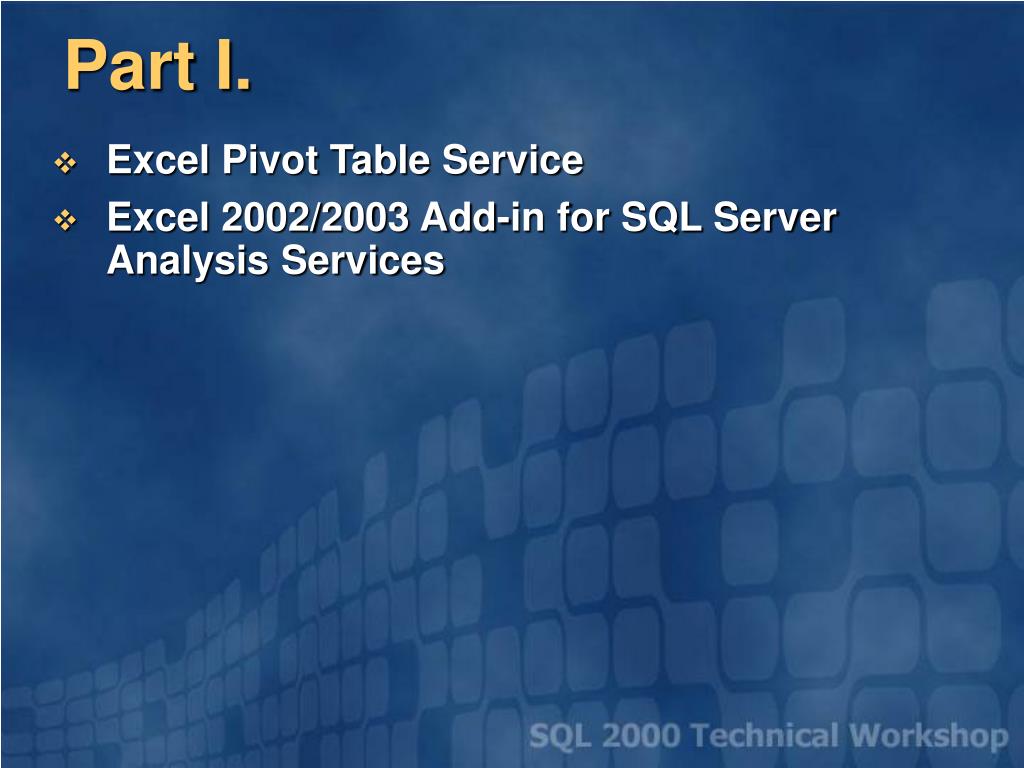

Part I.
  • Excel Pivot Table Service
  • Excel 2002/2003 Add-in for SQL Server Analysis Services
microsoft bi architecture
Microsoft BI Architecture

Office System

Microsoft Business Solutions BI Applications

Windows Client

Solution Accelerators

  • Business Scorecards

Dev Tools

Visual Studio .Net

  • Excel OLAP Reporting

Excel

Visio

Project

OWC

SharePoint

Portal Server

Project Server

Data Analyzer

SQL Server

Relational Engine

Management Tools

Reporting Services

Analysis Services

OLAP & Data Mining

Windows Server

Source : Microsoft

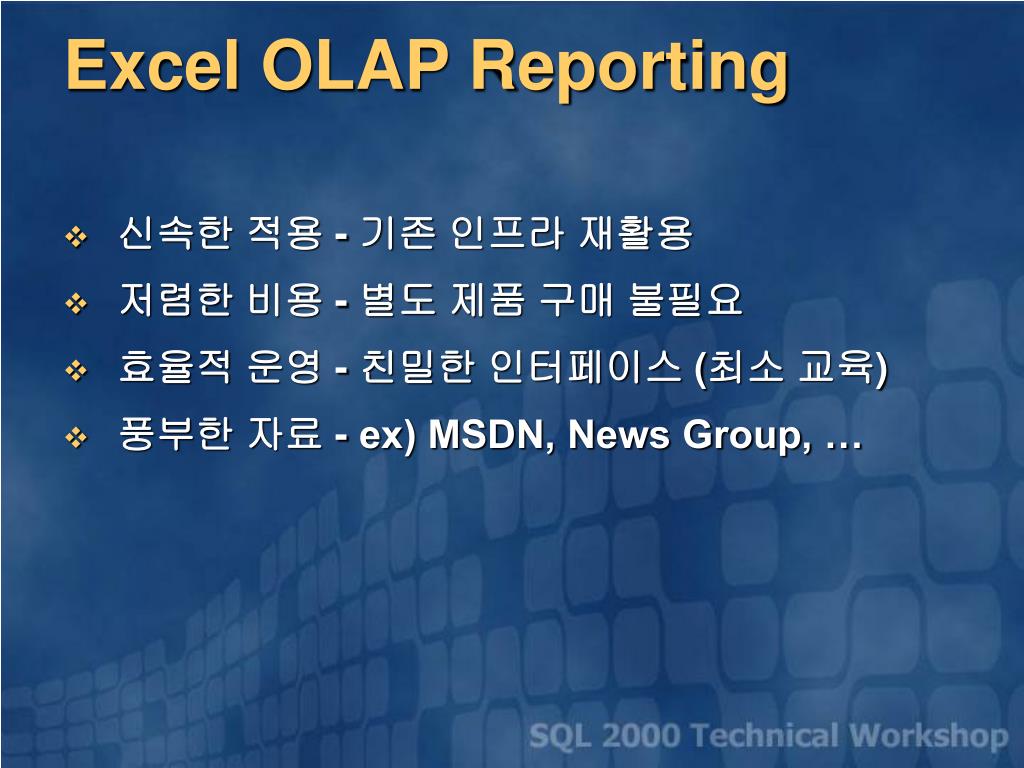

excel olap reporting
Excel OLAP Reporting
  • 신속한 적용 - 기존 인프라 재활용
  • 저렴한 비용 - 별도 제품 구매 불필요
  • 효율적 운영 - 친밀한 인터페이스 (최소 교육)
  • 풍부한 자료 - ex) MSDN, News Group, …
excel pivot table service
Excel Pivot Table Service
  • 엑셀의 가장 강력한 분석 기능 중 하나
  • Analysis Service 의 전통적 Client Tool
  • Filter / Pivot / Drill Up / Drill Down / Sort …
  • OLAP Cube 데이터를 원본으로 지정할 수 있다
  • Local Cube 생성- Desktop OLAP의 구현

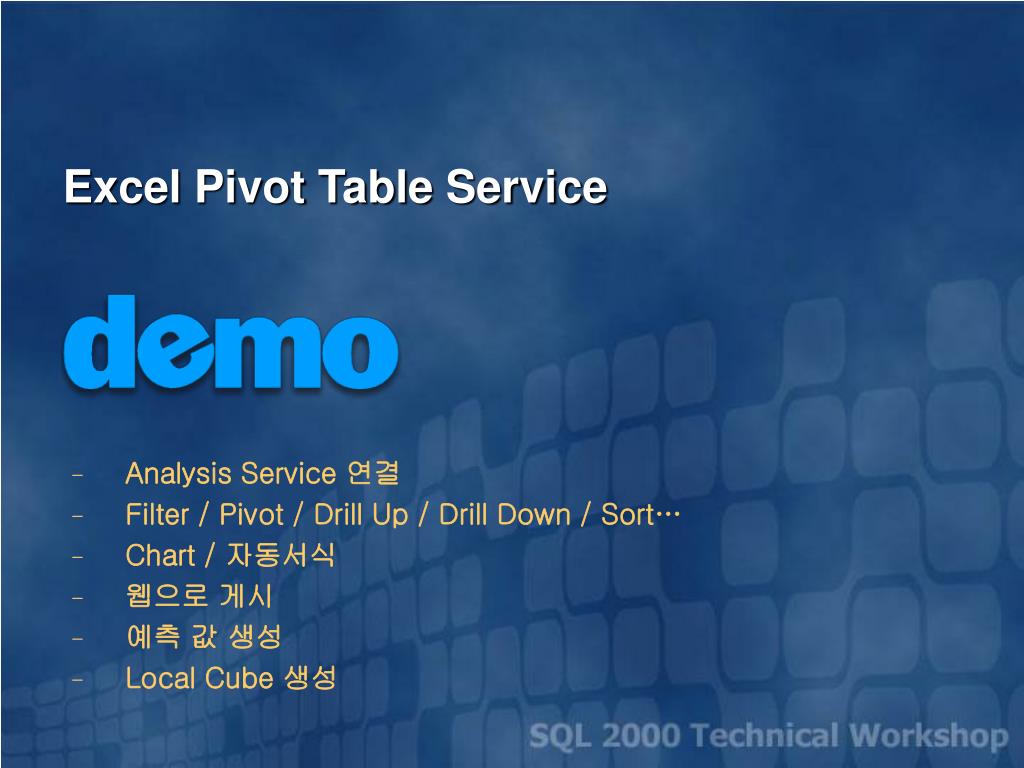

slide7
Excel Pivot Table Service
  • Analysis Service 연결
  • Filter / Pivot / Drill Up / Drill Down / Sort…
  • Chart / 자동서식
  • 웹으로 게시
  • 예측 값 생성
  • Local Cube 생성
excel 2002 2003 add in for sql server analysis services

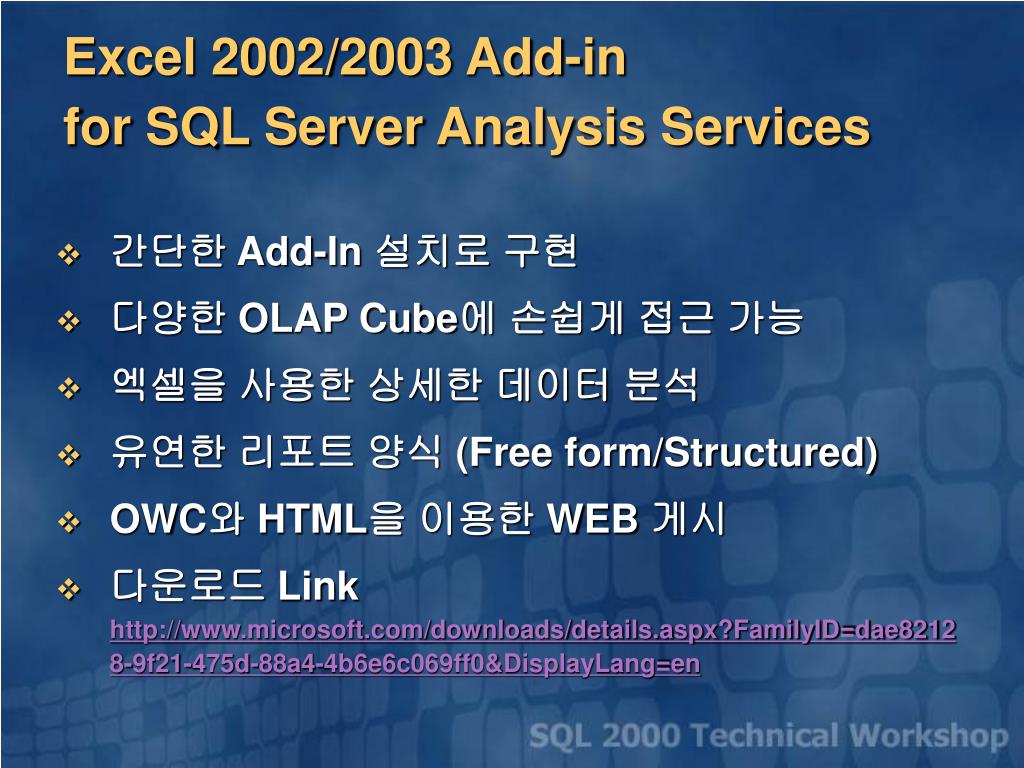

Excel 2002/2003 Add-in for SQL Server Analysis Services
  • 간단한 Add-In 설치로 구현
  • 다양한 OLAP Cube에 손쉽게 접근 가능
  • 엑셀을 사용한 상세한 데이터 분석
  • 유연한 리포트 양식 (Free form/Structured)
  • OWC와 HTML을 이용한 WEB 게시
  • 다운로드 Linkhttp://www.microsoft.com/downloads/details.aspx?FamilyID=dae82128-9f21-475d-88a4-4b6e6c069ff0&DisplayLang=en

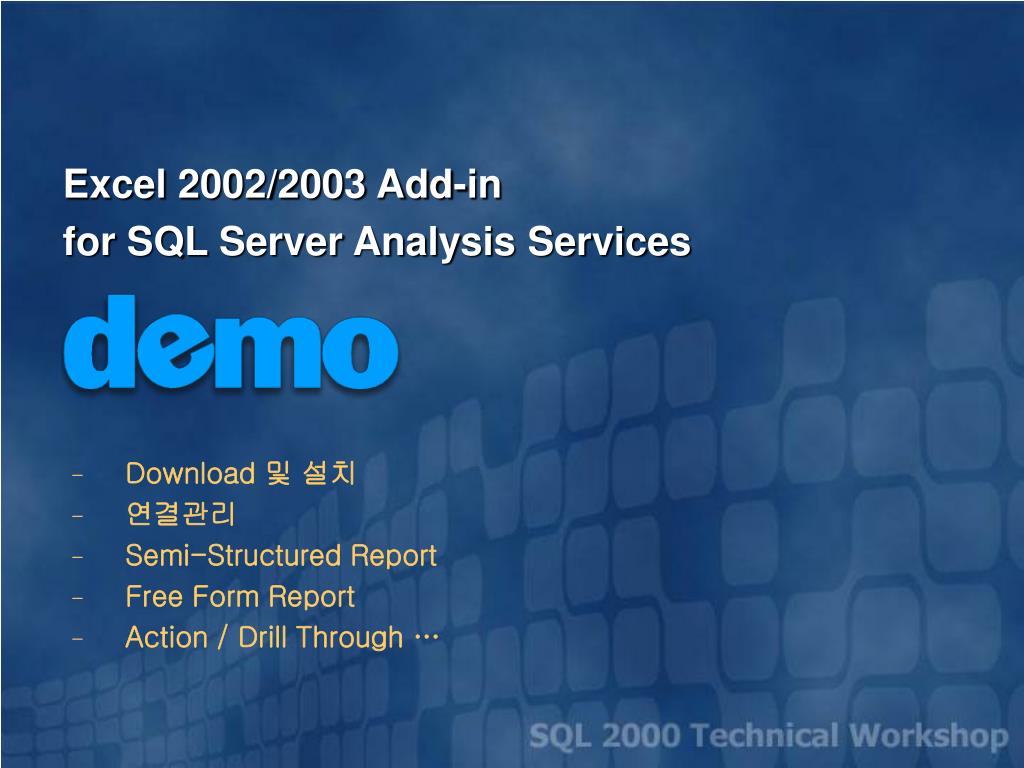

slide9
Excel 2002/2003 Add-in

for SQL Server Analysis Services

  • Download 및 설치
  • 연결관리
  • Semi-Structured Report
  • Free Form Report
  • Action / Drill Through …

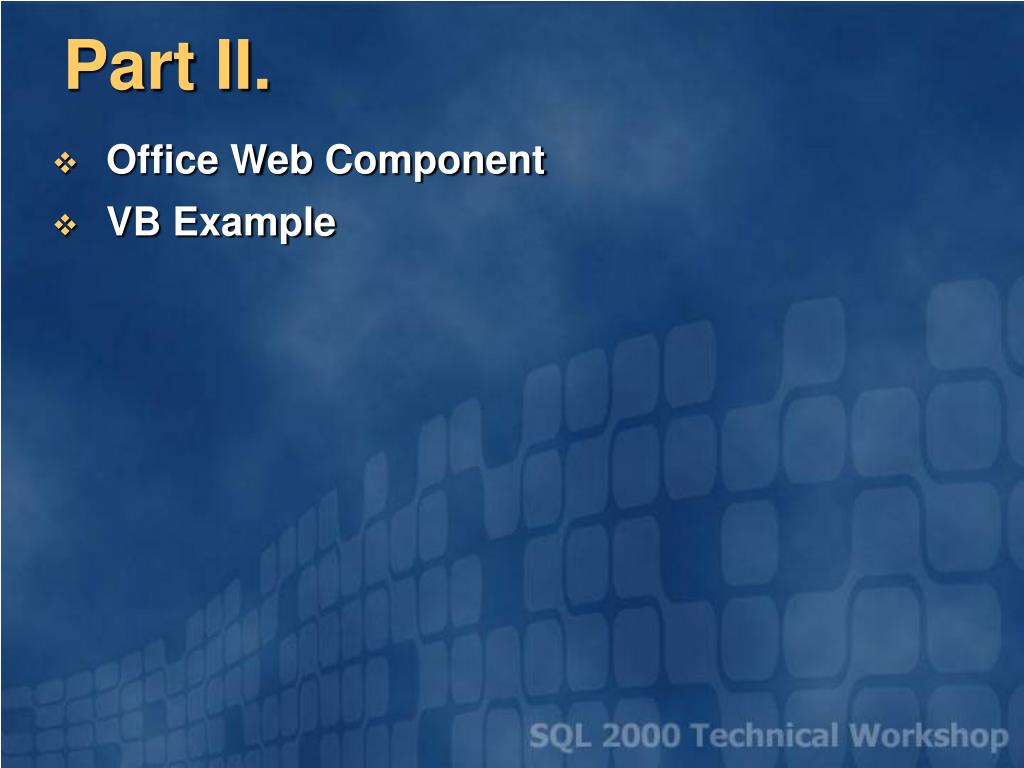

part ii
Part II.
  • Office Web Component
  • VB Example
office web component

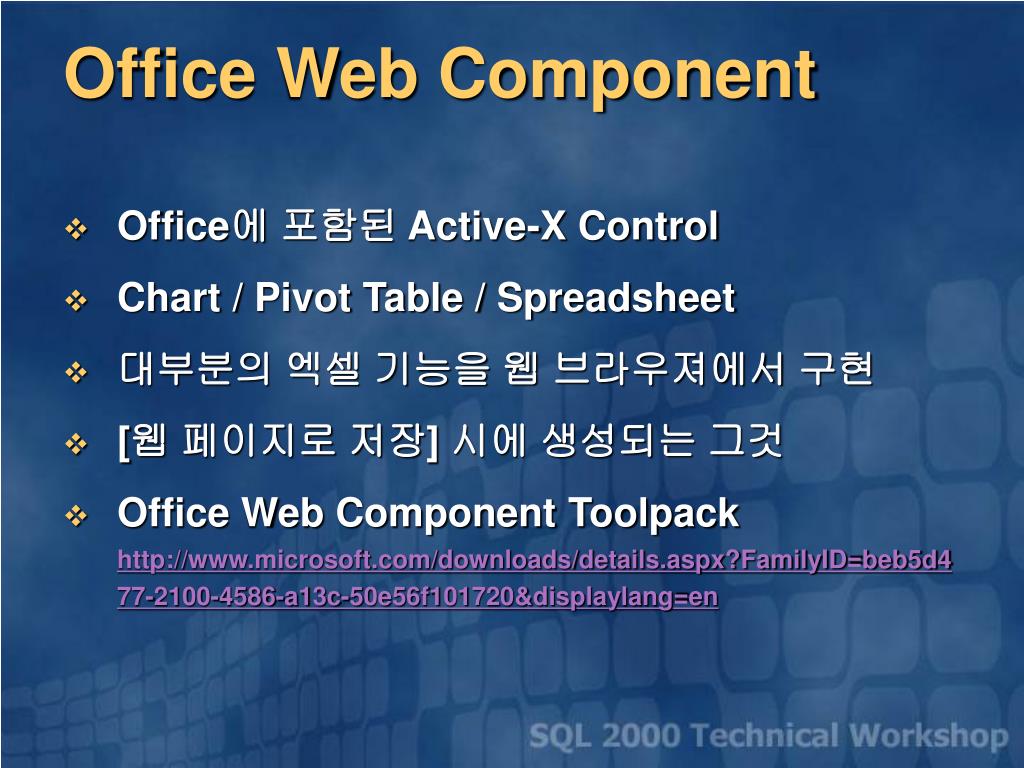

Office Web Component
  • Office에 포함된 Active-X Control
  • Chart / Pivot Table / Spreadsheet
  • 대부분의 엑셀 기능을 웹 브라우져에서 구현
  • [웹 페이지로 저장] 시에 생성되는 그것
  • Office Web Component Toolpackhttp://www.microsoft.com/downloads/details.aspx?FamilyID=beb5d477-2100-4586-a13c-50e56f101720&displaylang=en

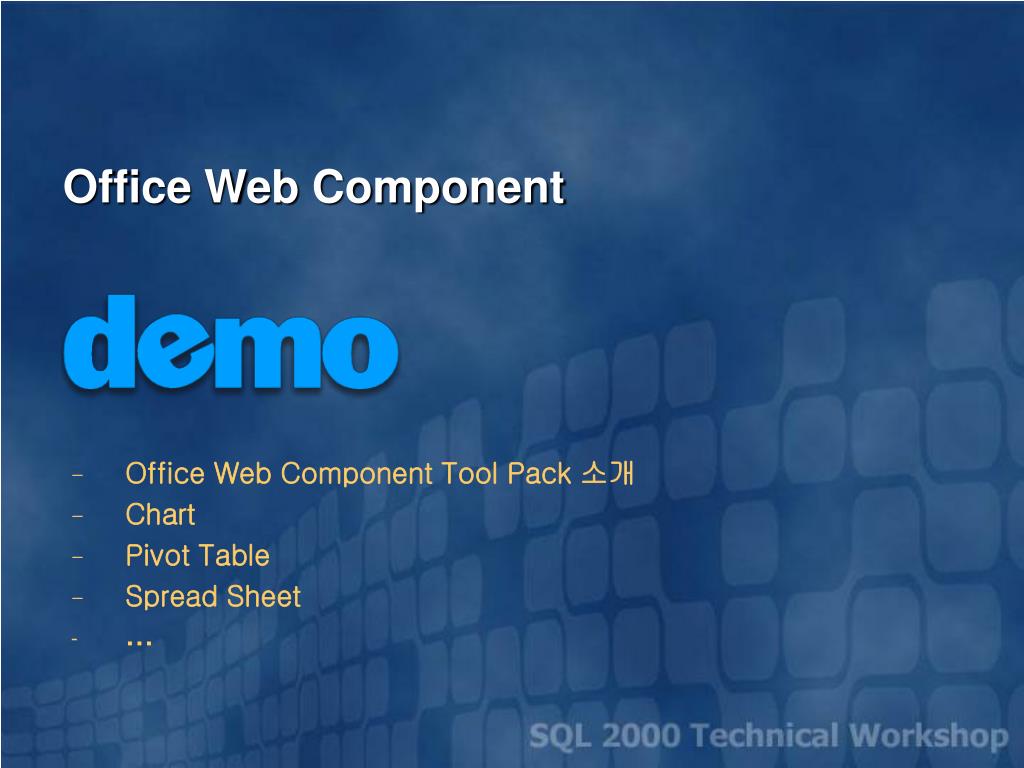

slide12
Office Web Component
  • Office Web Component Tool Pack 소개
  • Chart
  • Pivot Table
  • Spread Sheet
vb example
VB Example
  • Pivot Table / Chart Component 사용
  • 화면 저장 / 불러오기 기능
  • 차원 검색 기능
  • OWC / ADOMD
slide14

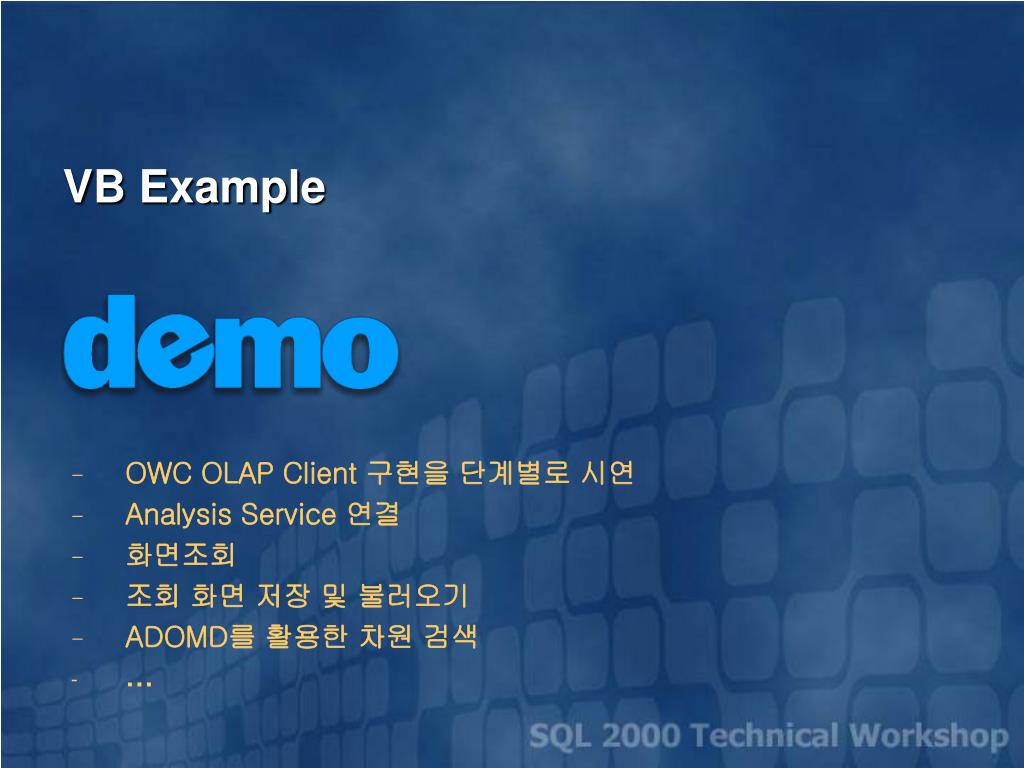

VB Example
  • OWC OLAP Client 구현을 단계별로 시연
  • Analysis Service 연결
  • 화면조회
  • 조회 화면 저장 및 불러오기
  • ADOMD를 활용한 차원 검색
part iii

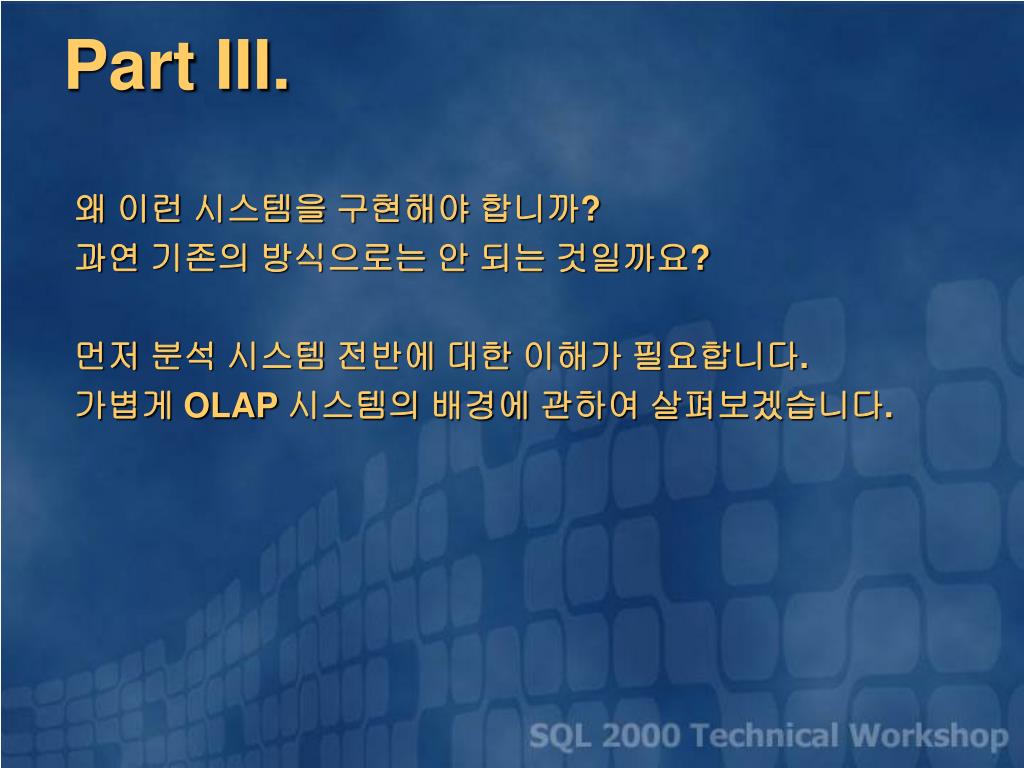

Part III.

왜 이런 시스템을 구현해야 합니까?

과연 기존의 방식으로는 안 되는 것일까요?

먼저 분석 시스템 전반에 대한 이해가 필요합니다.

가볍게 OLAP 시스템의 배경에 관하여 살펴보겠습니다.

slide16
OLTP (On-Line Transaction Processing)는 기업의 기본적인 업무를 수행하는 Application

업무를 처리하는 과정에서 데이터를 발생시킴

개개의 레코드에 대하여 조회와 수정이 효율적으로 이루어지도록 최적화된 포맷으로 데이터를 저장

발생한 이벤트들에 대하여 제한된 숫자의 요약화 된 보고서를 생성

OLTP
slide17
OLAP(On-Line Analytical Processing)는 기업의 데이터를 분석하고자 하는 목적

필요한 데이터를 OLTP 시스템과 기업 외부의 데이터를 포함한 다른 데이터 소스로부터 추출

데이터는 분석적 질의(Analytical queries)에 적합한 형태로 포맷으로 저장

분석적 질의 들은 흔히 수많은 레코드와 테이블 정보의 요약화를 요구함

OLAP 시스템의 목적은 분석가들에게 모든 유용한 관점에서의 데이터에 대한 분석을 가능하게 하는 브라우징 도구를 제공하는 것

OLAP
slide19

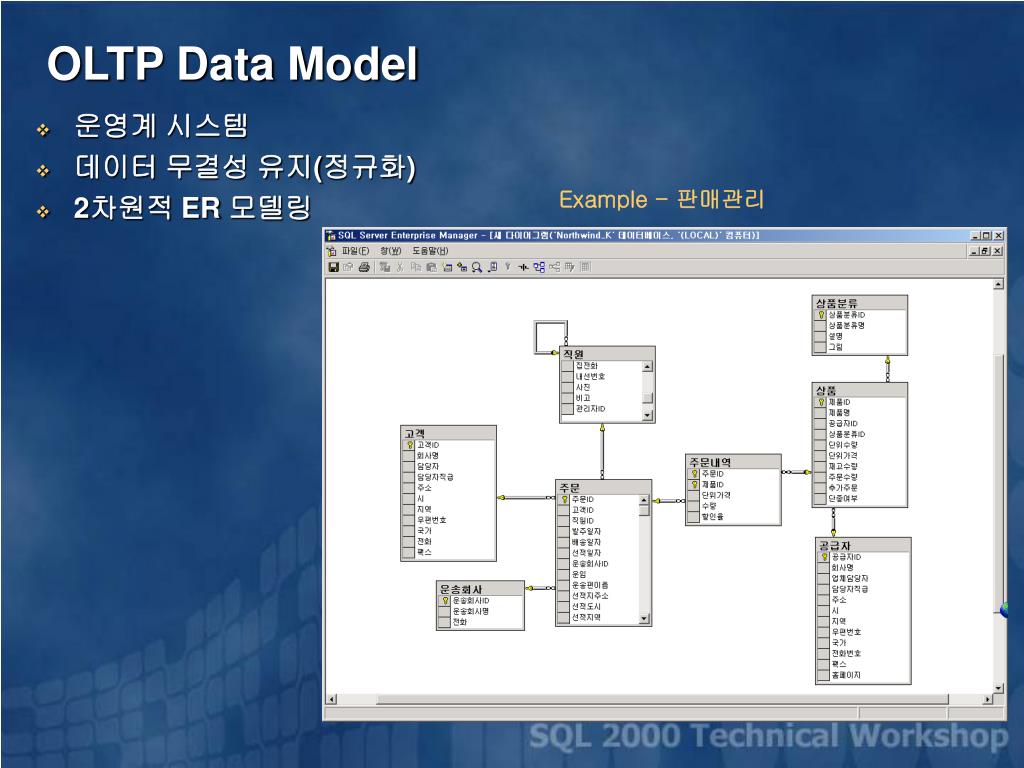

OLTP Data Model

  • 운영계 시스템
  • 데이터 무결성 유지(정규화)
  • 2차원적 ER 모델링

Example - 판매관리

slide20

아래와 정보요구사항은 어떻게 해결하여야 할까?

  • 조회기간을 임의로 조정
  • 상품분류나 상품을 임의로 선택하여 필터링
  • 특정한 금액 구간 조건에 일치하는 상품을 조회
slide21

View를 사용하여 구현 하면?

  • 상위 수준의 분석 쿼리 수행시 성능저하
  • 낮은 응답속도
  • 적시 개발이 어려움 (복잡한 쿼리…)

CREATE VIEW V_기간_상품 AS

SELECT DATEPART(YYYY, B.발주일자) AS 년

, DATEPART(QQ, B.발주일자) AS 분기

, DATEPART(MM, B.발주일자) AS 월

, DATEPART(DD, B.발주일자) AS 일

, D.상품분류명

, C.제품명

, SUM(A.수량) AS 판매수량

, SUM(A.단위가격*A.수량) AS 판매금액

FROM 주문내역 AS A

LEFT OUTER JOIN 주문 AS B ON B.주문ID = A.주문ID

LEFT OUTER JOIN 상품 AS C ON C.제품ID = A.제품ID

LEFT OUTER JOIN 상품분류 AS D ON D.상품분류ID = C.상품분류ID

GROUP BY DATEPART(YYYY, B.발주일자), DATEPART(QQ, B.발주일자)

, DATEPART(MM, B.발주일자), DATEPART(DD, B.발주일자)

, D.상품분류명, C.제품명

ORDER BY DATEPART(YYYY, B.발주일자), DATEPART(QQ, B.발주일자)

, DATEPART(MM, B.발주일자), DATEPART(DD, B.발주일자)

, D.상품분류명, C.제품명

slide22

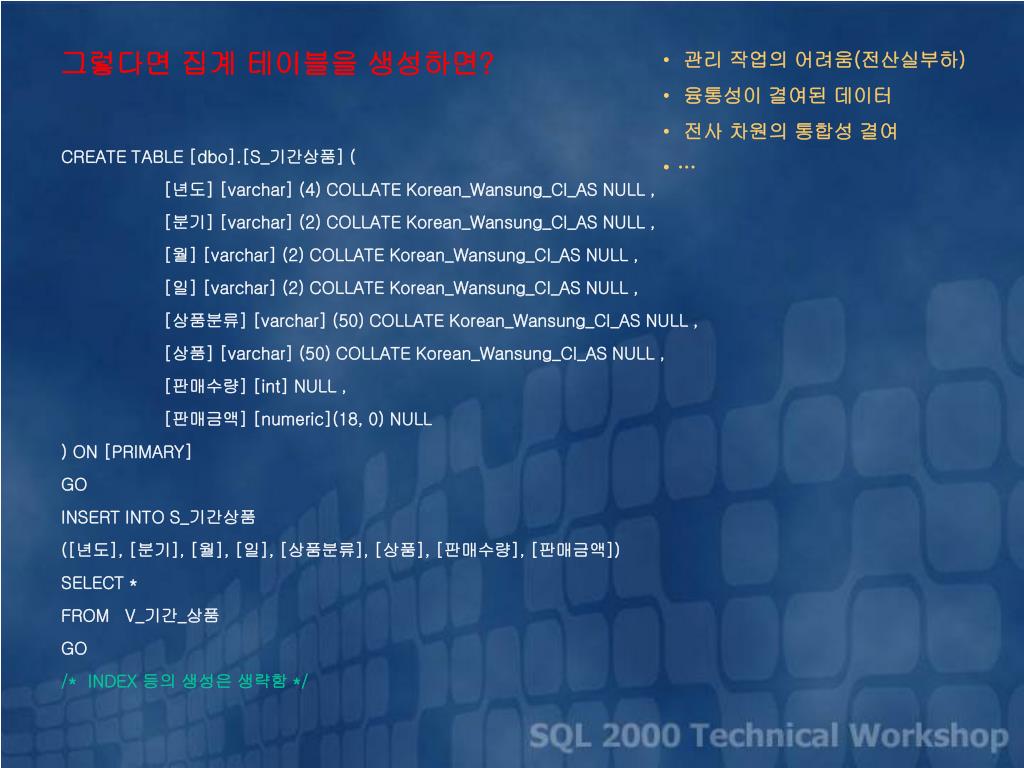

그렇다면 집계 테이블을 생성하면?

  • 관리 작업의 어려움(전산실부하)
  • 융통성이 결여된 데이터
  • 전사 차원의 통합성 결여

CREATE TABLE [dbo].[S_기간상품] (

[년도] [varchar] (4) COLLATE Korean_Wansung_CI_AS NULL ,

[분기] [varchar] (2) COLLATE Korean_Wansung_CI_AS NULL ,

[월] [varchar] (2) COLLATE Korean_Wansung_CI_AS NULL ,

[일] [varchar] (2) COLLATE Korean_Wansung_CI_AS NULL ,

[상품분류] [varchar] (50) COLLATE Korean_Wansung_CI_AS NULL ,

[상품] [varchar] (50) COLLATE Korean_Wansung_CI_AS NULL ,

[판매수량] [int] NULL ,

[판매금액] [numeric](18, 0) NULL

) ON [PRIMARY]

GO

INSERT INTO S_기간상품

([년도], [분기], [월], [일], [상품분류], [상품], [판매수량], [판매금액])

SELECT *

FROM V_기간_상품

GO

/* INDEX 등의 생성은 생략함 */

slide23

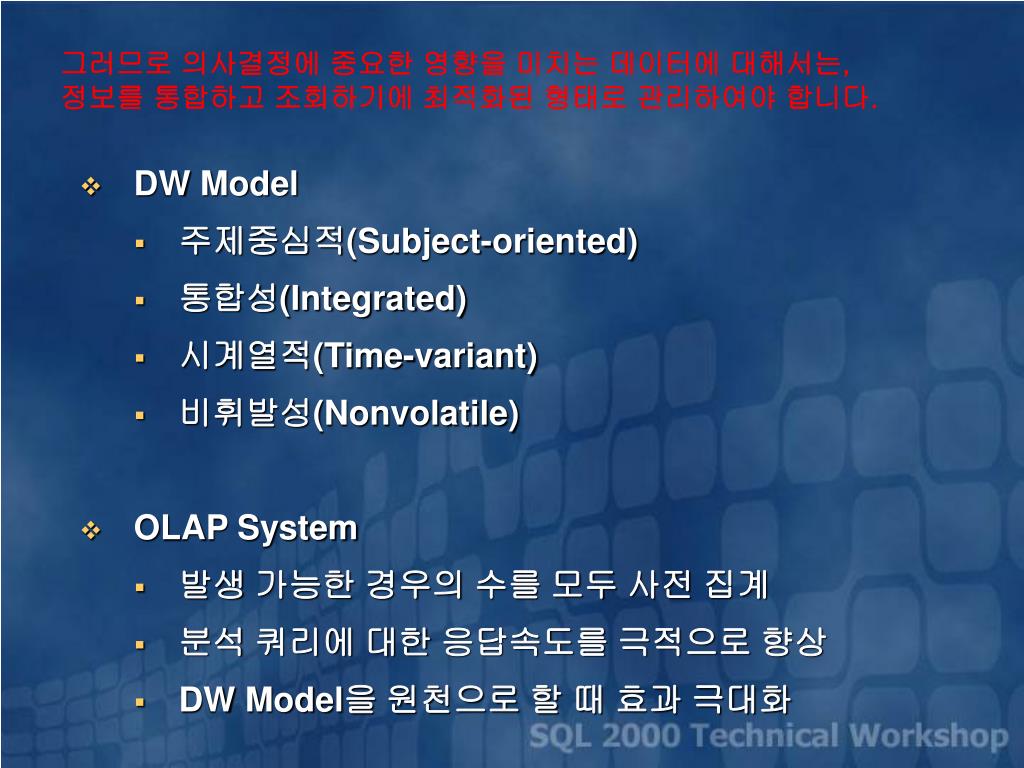

그러므로 의사결정에 중요한 영향을 미치는 데이터에 대해서는,정보를 통합하고조회하기에 최적화된 형태로 관리하여야 합니다.

  • DW Model
    • 주제중심적(Subject-oriented)
    • 통합성(Integrated)
    • 시계열적(Time-variant)
    • 비휘발성(Nonvolatile)
  • OLAP System
    • 발생 가능한 경우의 수를 모두 사전 집계
    • 분석 쿼리에 대한 응답속도를극적으로 향상
    • DW Model을 원천으로 할 때 효과 극대화

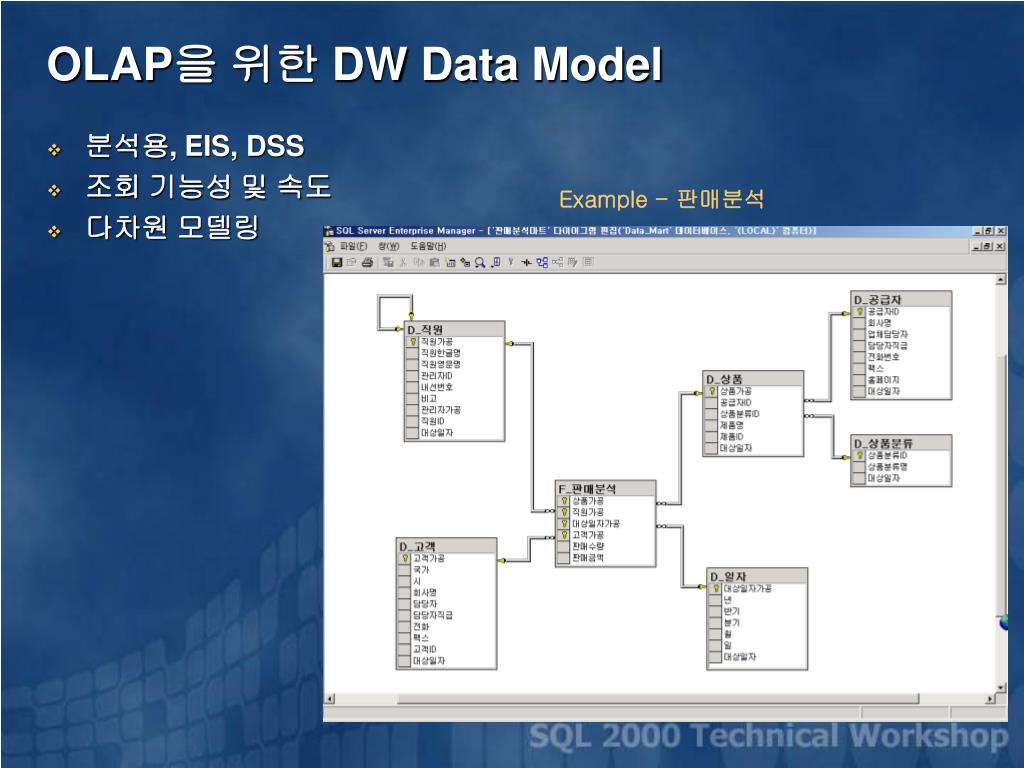

slide24

OLAP을 위한 DW Data Model

  • 분석용, EIS, DSS
  • 조회 기능성 및 속도
  • 다차원 모델링

Example - 판매분석

slide25

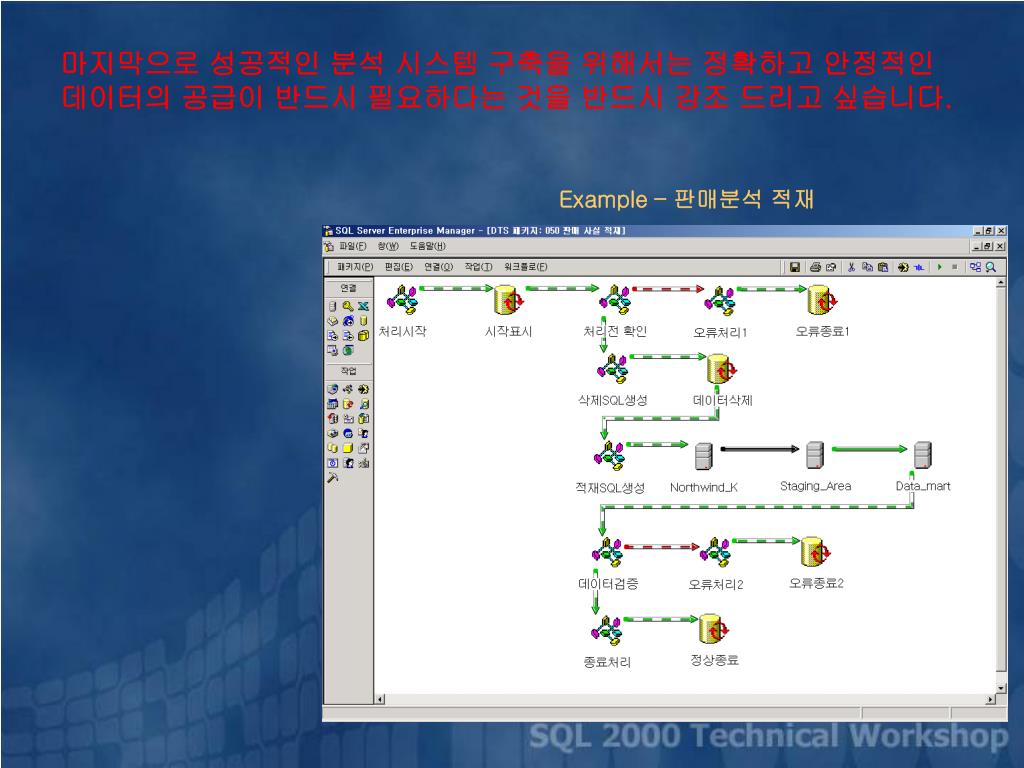

마지막으로 성공적인 분석 시스템 구축을 위해서는 정확하고 안정적인 데이터의 공급이 반드시 필요하다는 것을 반드시 강조 드리고 싶습니다.

Example – 판매분석 적재

dw bi architecture elements of the process

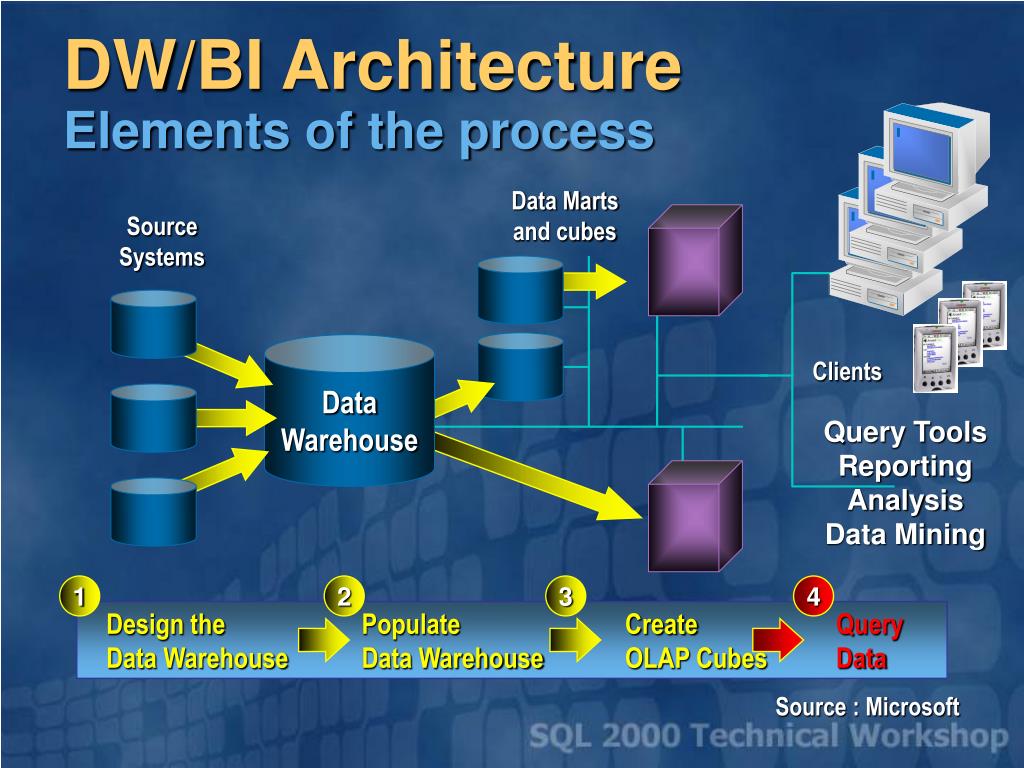

DW/BI ArchitectureElements of the process

Data Marts and cubes

Source

Systems

Data

Warehouse

Clients

Query Tools

Reporting

Analysis

Data Mining

1

2

3

4

Design the Populate Create Query Data WarehouseData WarehouseOLAP Cubes Data

Source : Microsoft

slide27

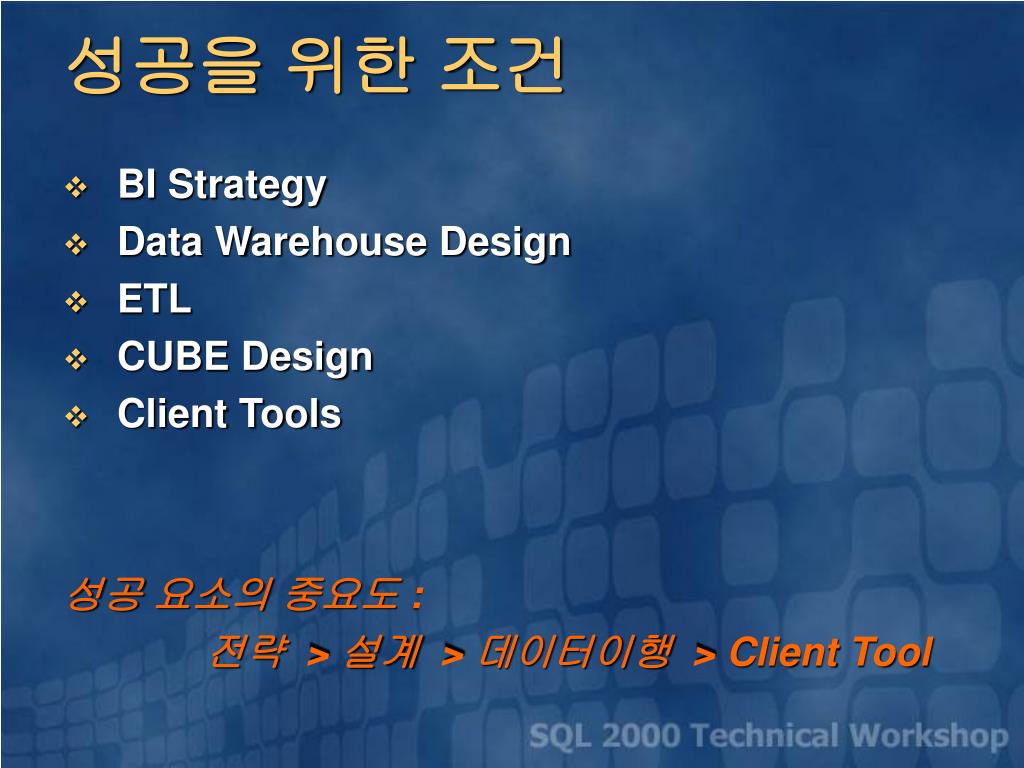

성공을 위한 조건
  • BI Strategy
  • Data Warehouse Design
  • ETL
  • CUBE Design
  • Client Tools

성공 요소의 중요도 :전략 > 설계 > 데이터이행 > Client Tool

slide28
요약

오늘 소개해 드린 내용은

  • ExcelOLAP Reporting
  • Office Web Component
  • DW / OLAP 시스템 전반
slide29
Q & A

http://www.olapforum/com

htkim@bisolution.net
