    1. Eletrônica Digital prof. Victory Fernandesvictoryfernandes@yahoo.com.brwww.tkssoftware.com/victory

    2. Capítulo 02 • IDOETA; CAPUANO. Elementos de Eletrônica Digital. Livros Érica Ltda., 1998.

    3. Portas lógicas • E ou AND • OU ou OR • NÃO ou NOT • NÃO E, NE ou NAND • NÃO OU, NOU ou NOR

    4. Estados • 0 e 1 • Verdadeiro e falso • Portão aberto e fechado • Aparelho ligado e desligado • Ausência e presença de tensão

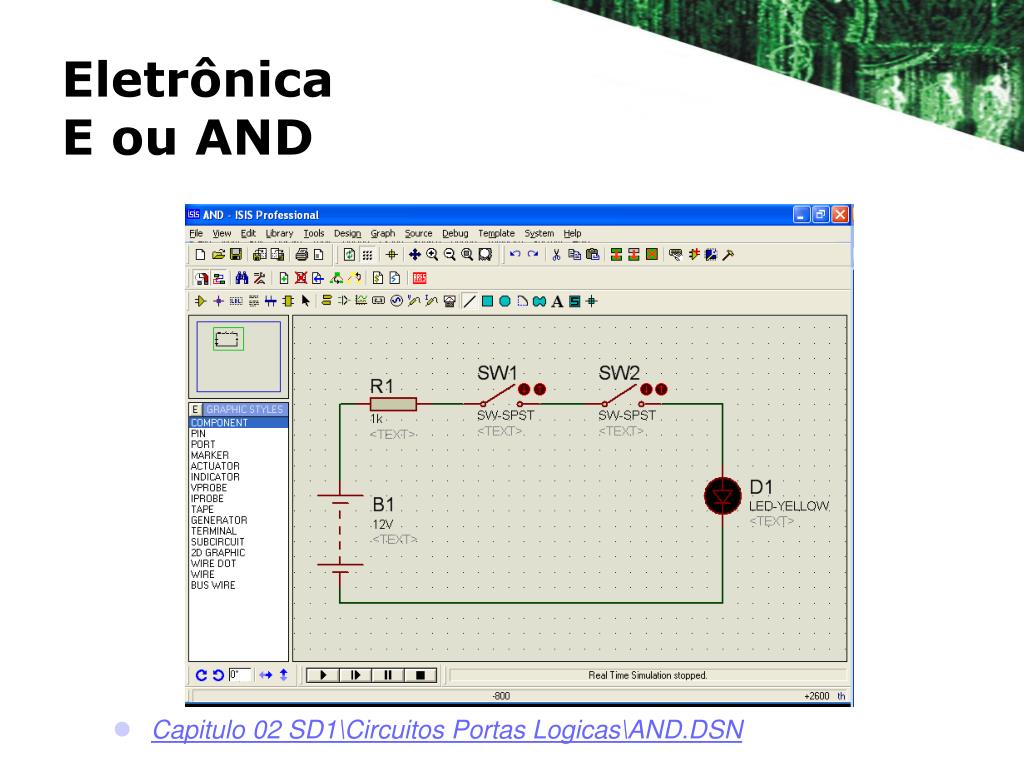

    5. EletrônicaE ou AND • Capitulo 02 SD1\Circuitos Portas Logicas\AND.DSN

    6. Tabela VerdadeE ou AND • 1 na saída sempre que todas entradas iguais a 1

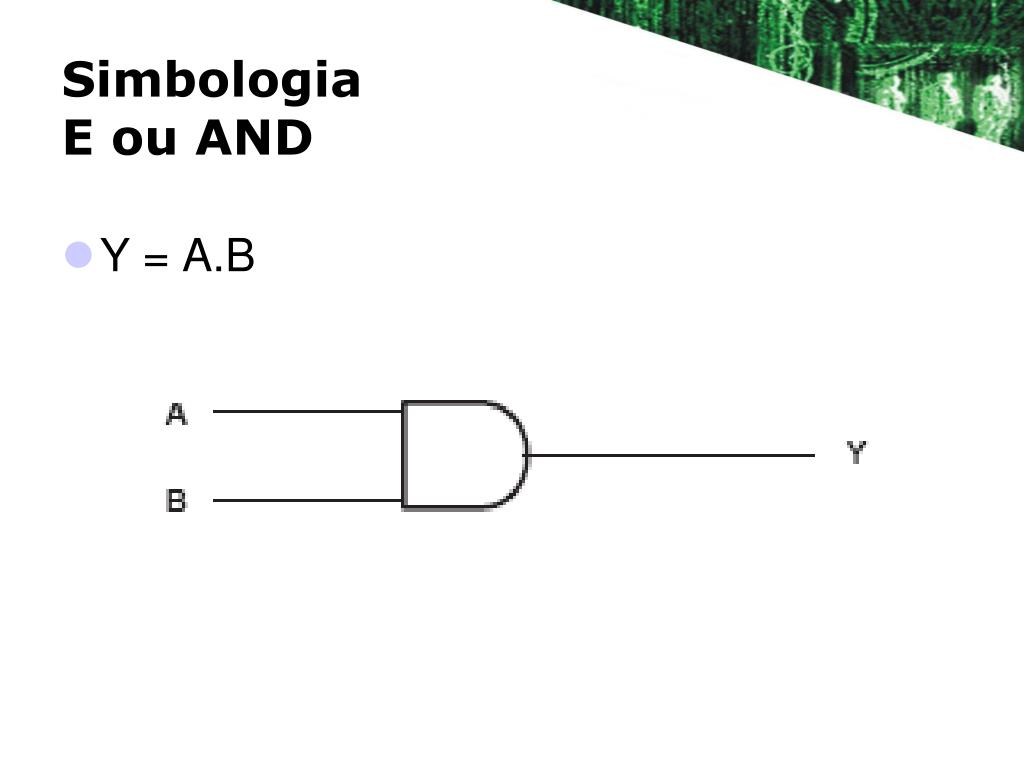

    7. SimbologiaE ou AND • Y = A.B

    8. SimulaçãoE ou AND

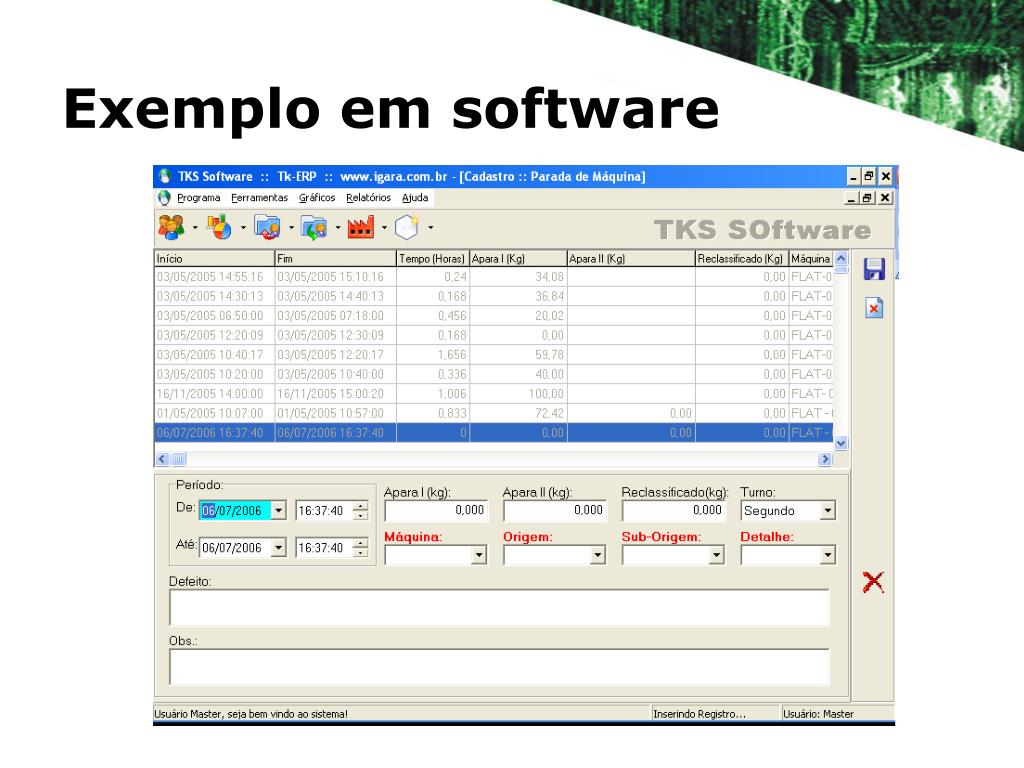

    9. Exemplo em software

    10. ProgramaçãoE ou AND • resultado := var1 AND var2; • Capitulo 02 SD1\Demo Portas Logicas\Portas_Logicas.exe

    11. SN74AC08Texas Instruments • Quadruple 2-Input Positive AND Gates • Capitulo 01 SD1\CIs Portas Logicas\sn74ac08 - AND.pdf

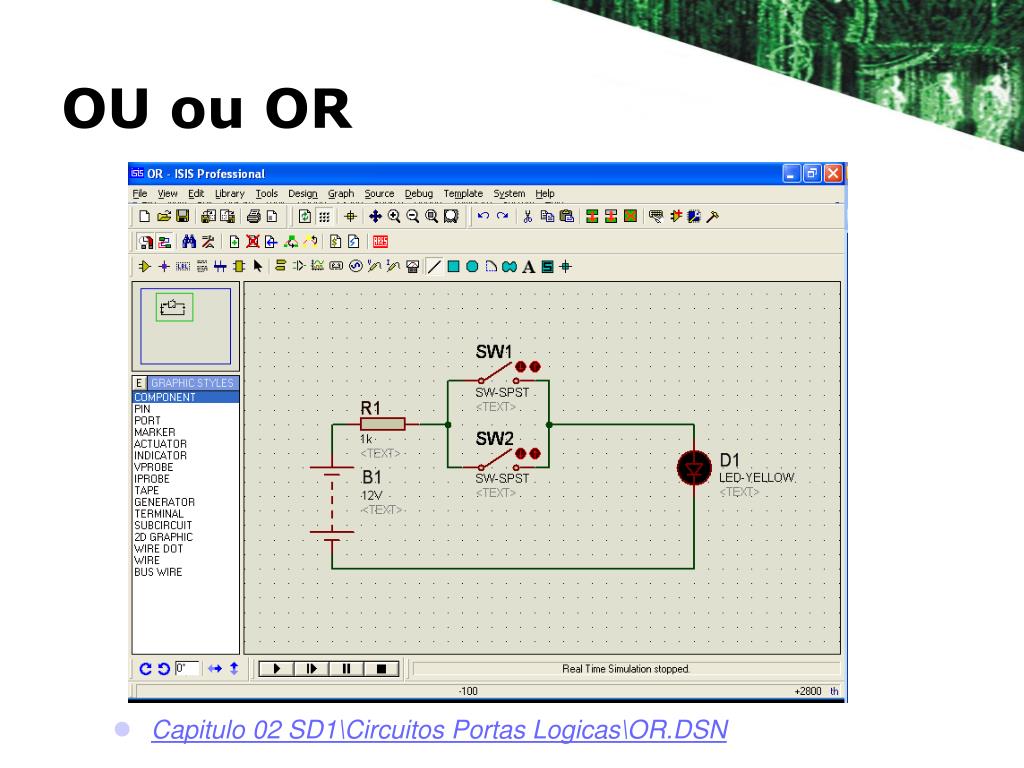

    12. OU ou OR • Capitulo 02 SD1\Circuitos Portas Logicas\OR.DSN

    13. Tabela VerdadeOU ou OR • 1 na saída sempre que pelo menos uma entrada igual a 1

    14. SimbologiaOU ou OR • Y = A + B

    15. SimulaçãoOU ou OR

    16. Exemplo em software

    17. ProgramaçãoOU ou OR • resultado := var1 OR var2; • Capitulo 02 SD1\Demo Portas Logicas\Portas_Logicas.exe

    18. SN74AC32Texas Instruments • Quadruple 2-Input Positive OR Gates • Capitulo 01 SD1\CIs Portas Logicas\sn74ac32 - OR.pdf

    19. EletrônicaNÃO ou NOT • Capitulo 02 SD1\Circuitos Portas Logicas\NOT.DSN

    20. Tabela VerdadeNÃO ou NOT • Saída igual inverso da entrada

    21. SimbologiaNÃO ou NOT • Y = A • Y = A`

    22. SimulaçãoNÃO ou NOT

    23. ProgramaçãoNÃO ou NOT • resultado := NOT var1; • Capitulo 02 SD1\Demo Portas Logicas\Portas_Logicas.exe

    24. HD74LS04Hitachi • NOT Gates • Capitulo 01 SD1\CIs Portas Logicas\HD74LS04.pdf

    25. Exemplo Prático

    26. Problema do Motor de Passo 1 • Dados do problema: • Um motor de passo de 4 fios pode ser ativado de 3 formas diferentes • Passo completo 1 • Passo completo 2 • Meio Passo • Seu acionamento pode ser feito via porta paralela do computador que tem 8 bits de saída • Para acionar 2 motores com 4 bits cada utiliza-se todos os 8 bits da porta paralela • Pergunta-se, utilizando o conhecimento de portas NOT, como é possível ativar mais de 2 motores?

    27. Problema do Motor de Passo

    28. Solução NOT Remover para visualizar a solução • Dessa forma utiliza-se apenas 2 bits para cada motor, sendo assim pode-se controlar até 4 motores com os 8 bits disponíveis

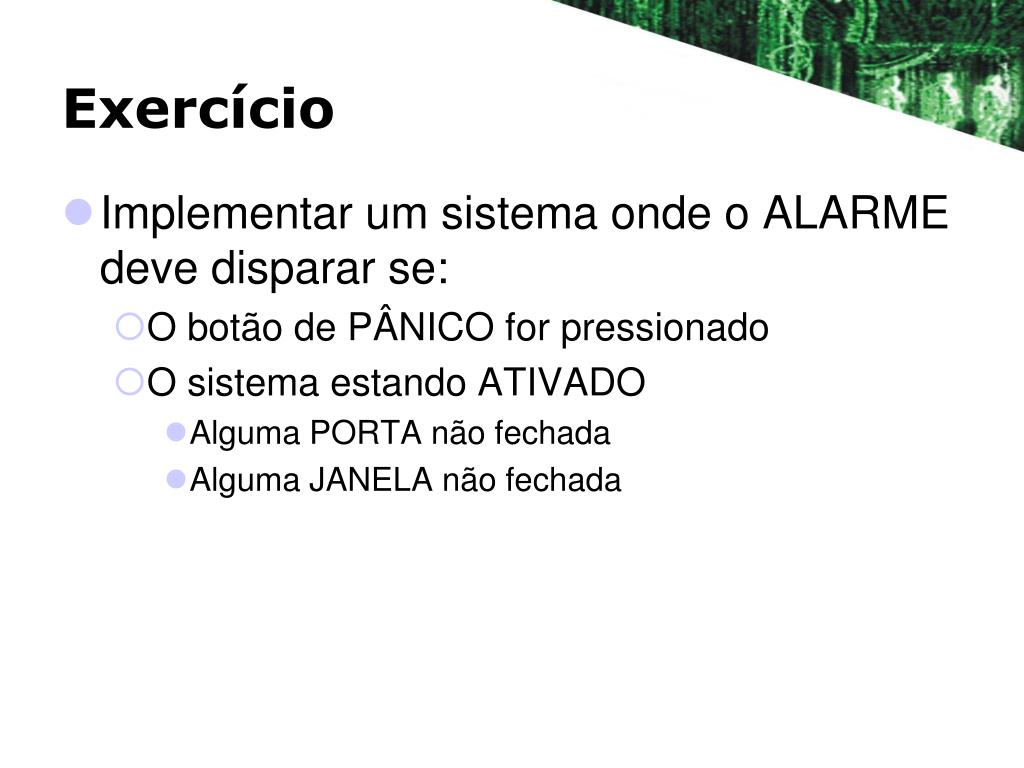

    29. Exercício • Implementar um sistema onde o ALARME deve disparar se: • O botão de PÂNICO for pressionado • O sistema estando ATIVADO • Alguma PORTA não fechada • Alguma JANELA não fechada

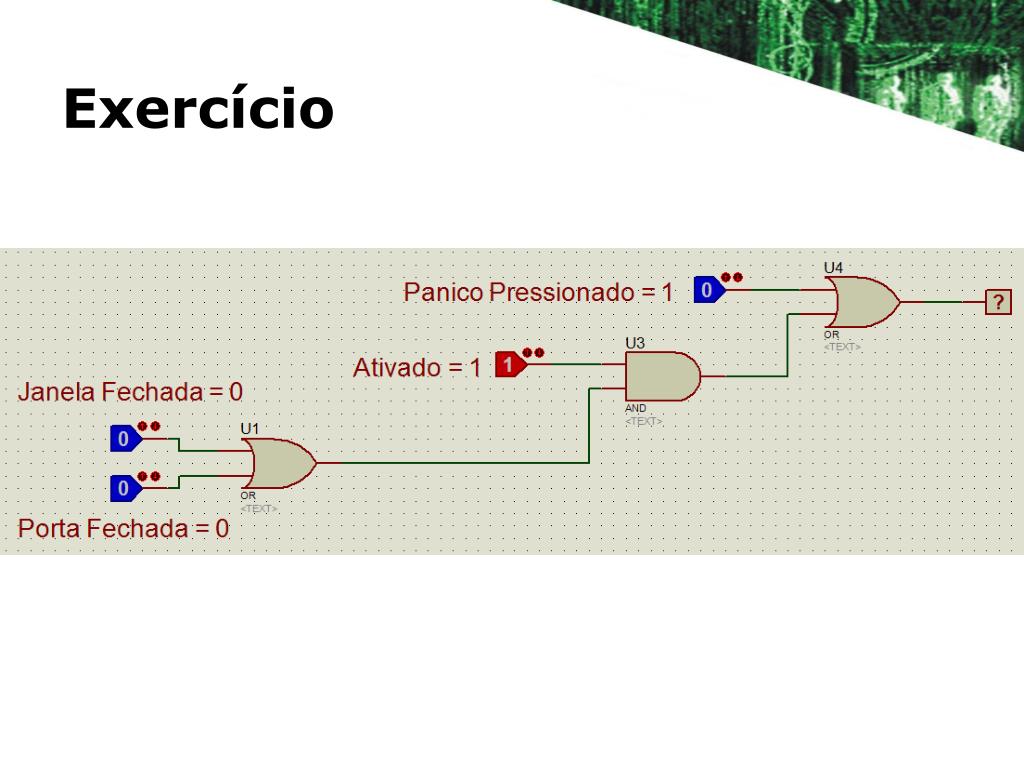

    30. Exercício

    31. Exercício

    32. Sensor de fim de curso • Sensor mecânico de toque • Detectar final de curso • Pode ser usado como referência 0 (zero)

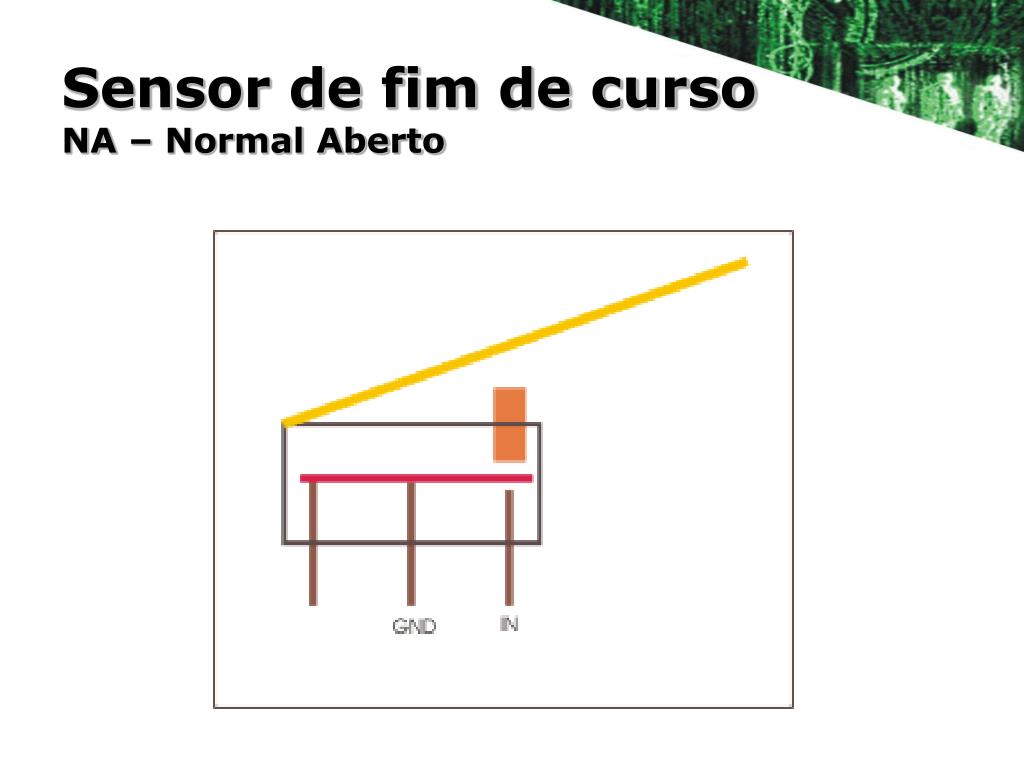

    33. Sensor de fim de cursoNA – Normal Aberto

    34. Sensor de fim de cursoNA – Normal Aberto

    35. Sensor de fim de cursoNF – Normal Fechado

    36. Sensor de fim de cursoNF – Normal Fechado

    37. EletrônicaNÃO E, NE ou NAND • Capitulo 02 SD1\Circuitos Portas Logicas\NAND.DSN

    38. Tabela VerdadeNÃO E, NE ou NAND • Inverso da função AND

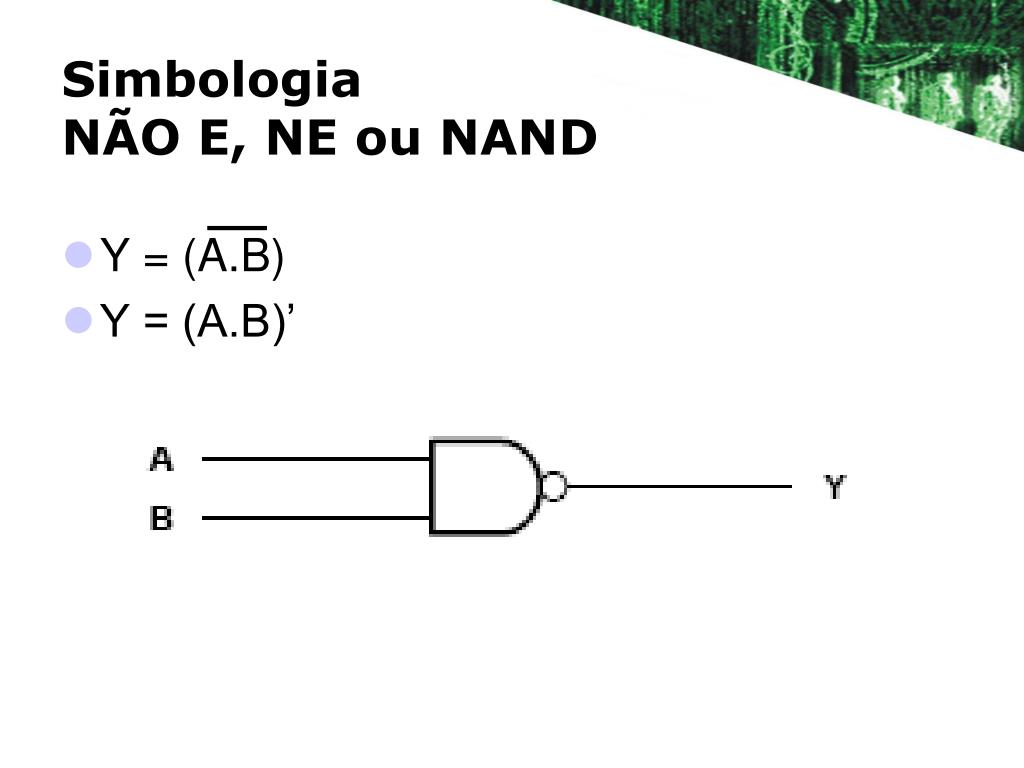

    39. SimbologiaNÃO E, NE ou NAND • Y = (A.B) • Y = (A.B)’

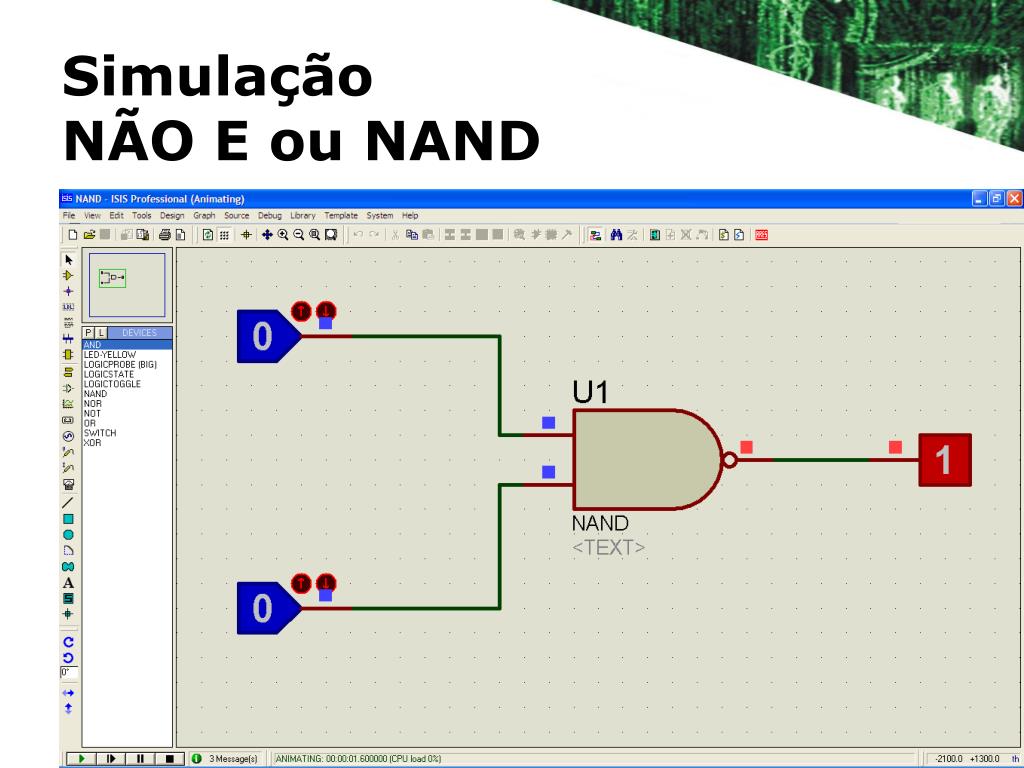

    40. SimulaçãoNÃO E ou NAND

    41. ProgramaçãoNÃO E, NE ou NAND • resultado := NOT (var1 AND var2); • Capitulo 02 SD1\Demo Portas Logicas\Portas_Logicas.exe

    42. SN74LVC00Texas Instruments • Quadruple 2-Input Positive NAND Gates • Capitulo 01 SI1\CIs Portas Logicas\sn74lvc00a - NAND.pdf

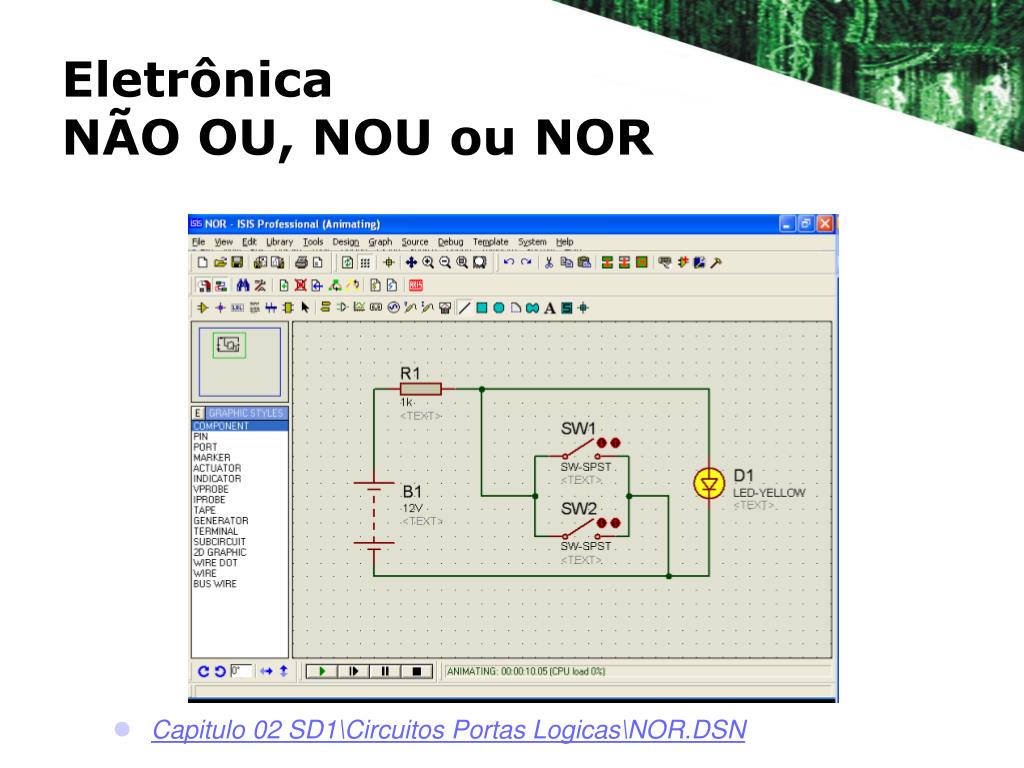

    43. EletrônicaNÃO OU, NOU ou NOR • Capitulo 02 SD1\Circuitos Portas Logicas\NOR.DSN

    44. Tabela VerdadeNÃO OU, NOU ou NOR • Inverso da função OU

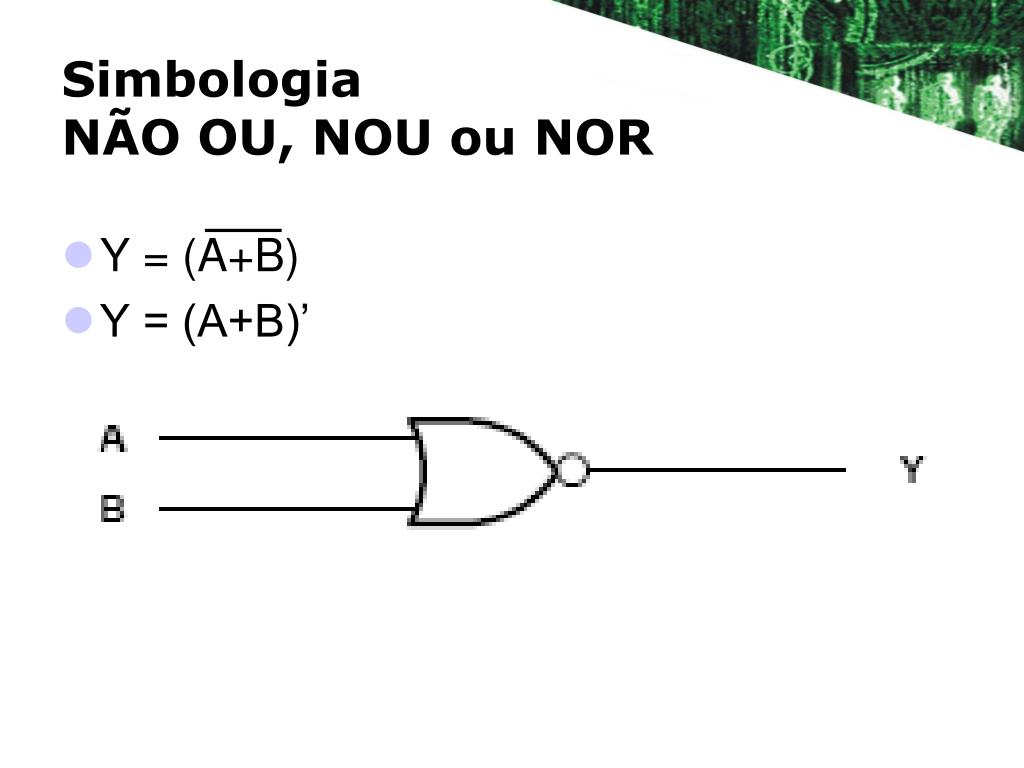

    45. SimbologiaNÃO OU, NOU ou NOR • Y = (A+B) • Y = (A+B)’

    46. SimulaçãoNÃO OU ou NOR

    47. ProgramaçãoNÃO OU, NOU ou NOR • resultado := NOT (var1 OR var2); • Capitulo 02 SD1\Demo Portas Logicas\Portas_Logicas.exe
