СЕМЕЙСТВО SEQUENT

1. СЕМЕЙСТВО SEQUENT

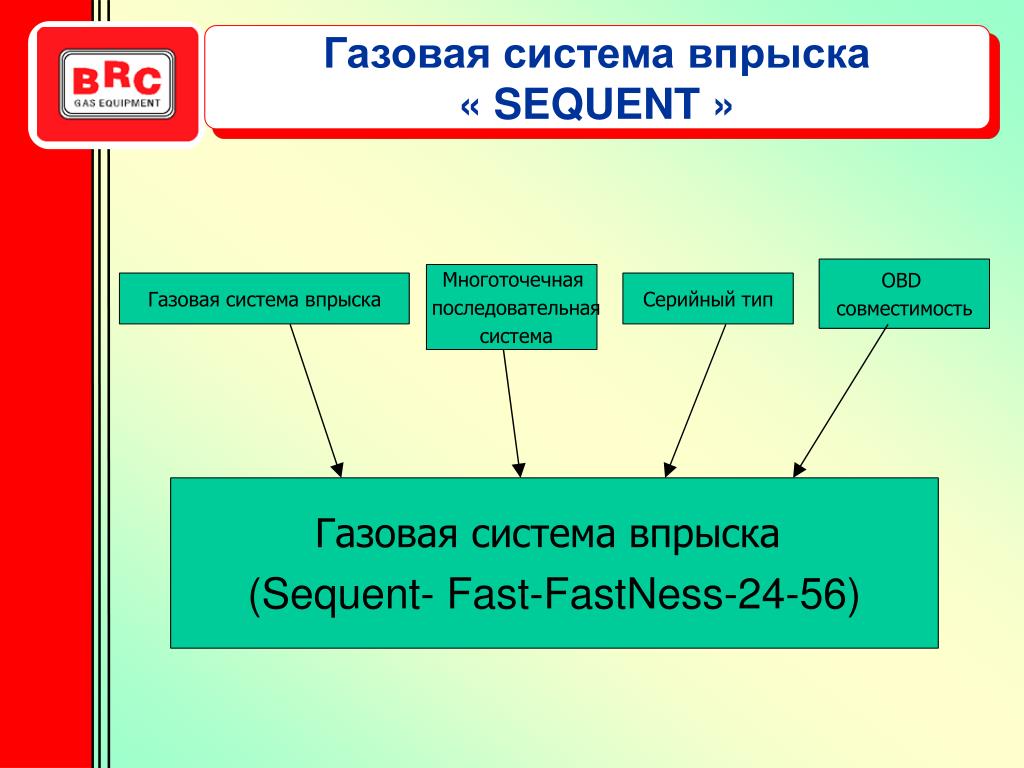

2. Многоточечная последовательная система OBD совместимость Газовая система впрыска Серийный тип Газовая система впрыска (Sequent- Fast-FastNess-24-56) Газовая система впрыска « SEQUENT »

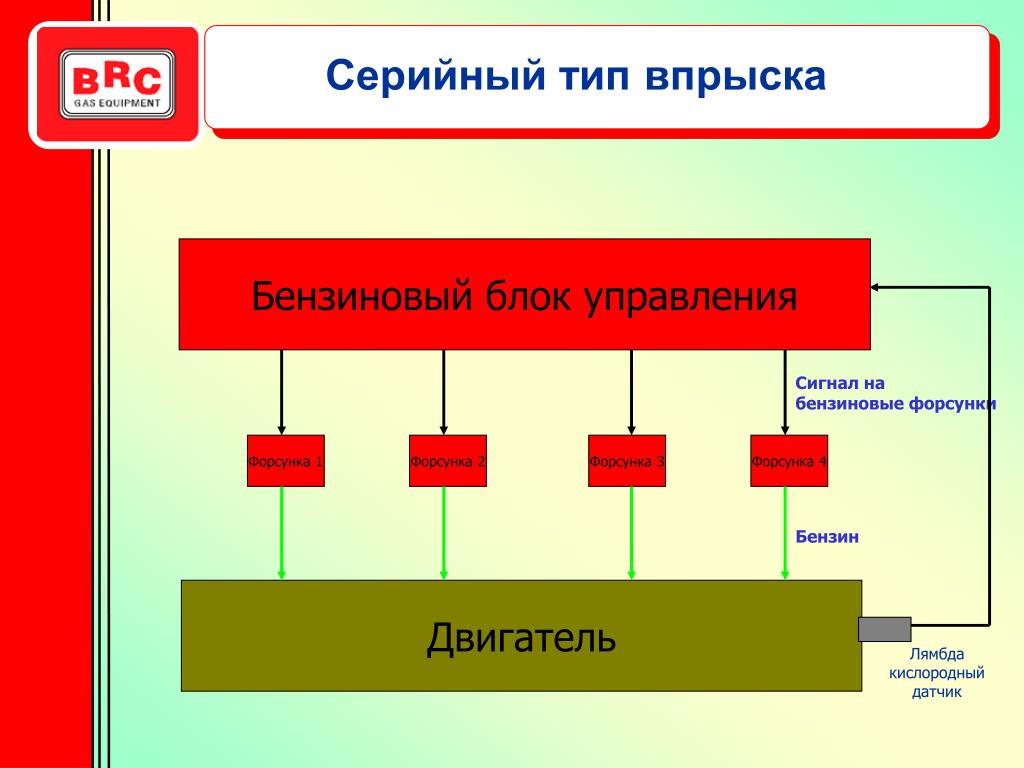

3. Лямбда кислородный датчик Серийный тип впрыска Бензиновый блок управления Сигнал на бензиновые форсунки Форсунка1 Форсунка2 Форсунка3 Форсунка4 Бензин Двигатель

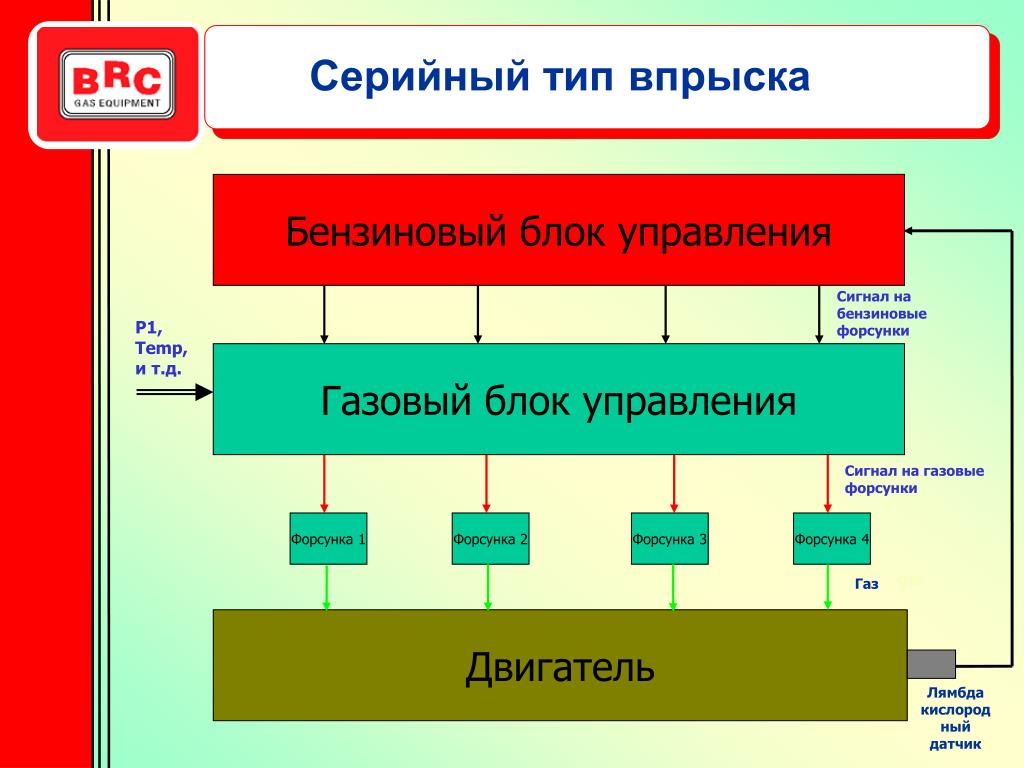

4. Лямбда кислородный датчик Серийный тип впрыска Бензиновый блок управления Сигнал на бензиновые форсунки P1, Temp, и т.д. Газовый блок управления Сигнал на газовые форсунки Форсунка 1 Форсунка 2 Форсунка 3 Форсунка 4 gas Газ Двигатель

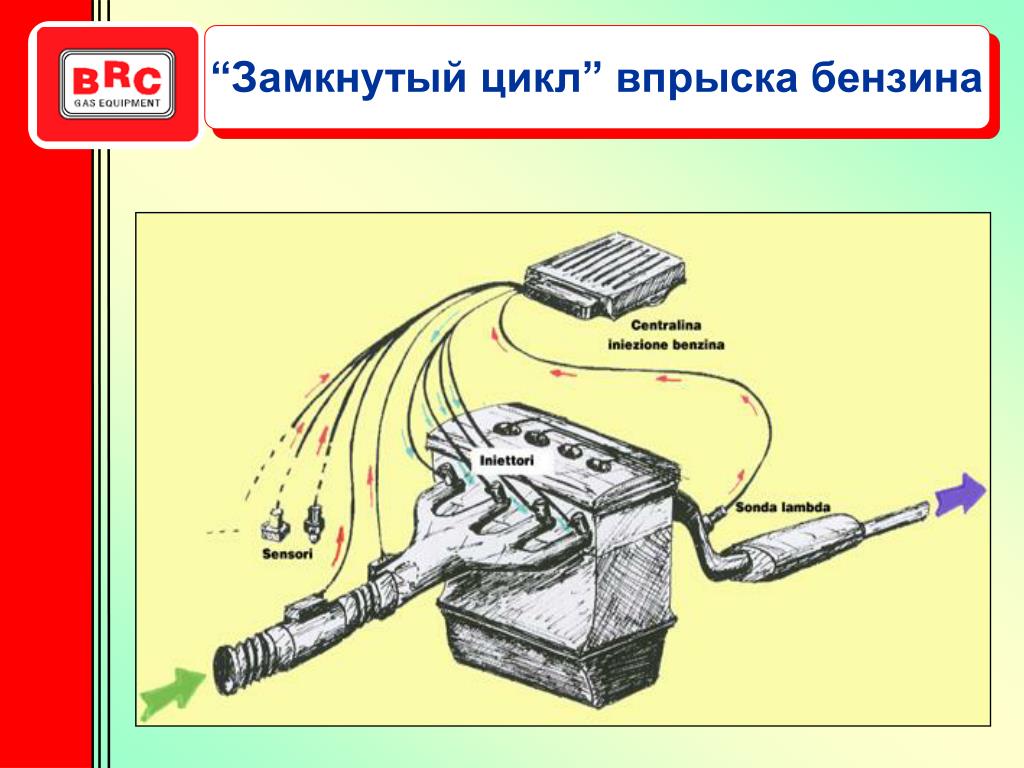

5. “Замкнутый цикл” впрыска бензина

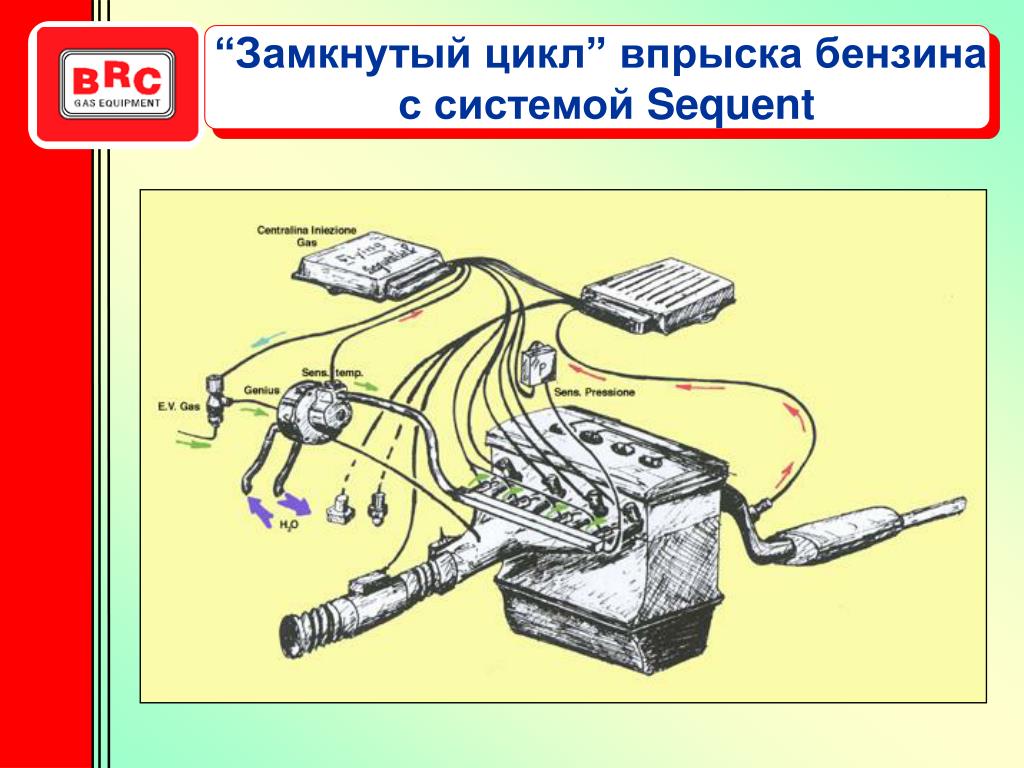

6. “Замкнутый цикл” впрыска бензина с системой Sequent

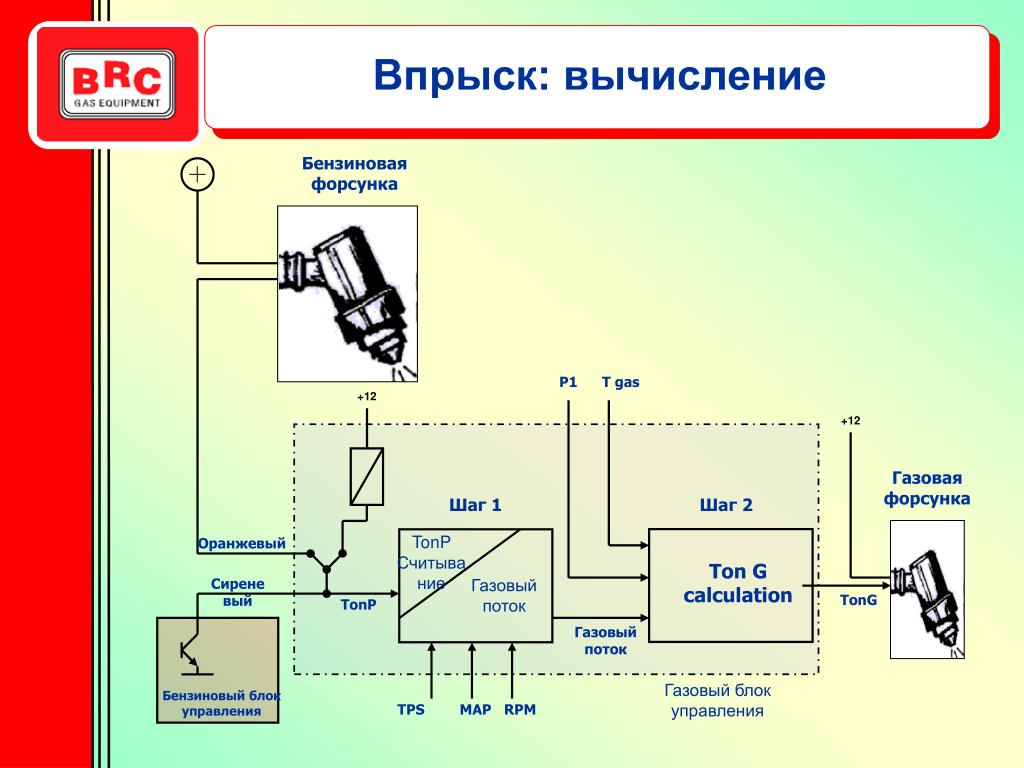

7. P1 T gas +12 Газовая форсунка Шаг 1 TonP Считывание Ton G calculation TonG TonP Газовый поток TPS MAP RPM Впрыск: вычисление Бензиновая форсунка +12 Шаг 2 Оранжевый Сиреневый Газовый поток Газовый блок управления Бензиновый блок управления

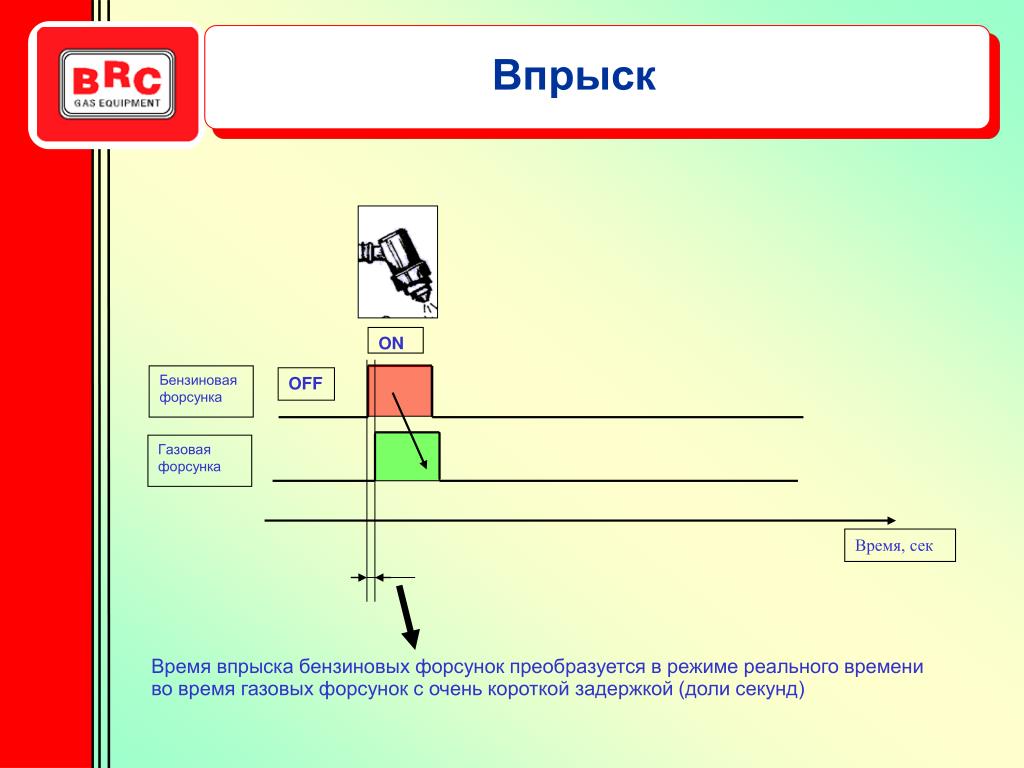

8. ON Бензиновая форсунка OFF Газовая форсунка Впрыск Время, сек Время впрыска бензиновых форсунок преобразуется в режиме реального времени во время газовых форсунок с очень короткой задержкой (доли секунд)

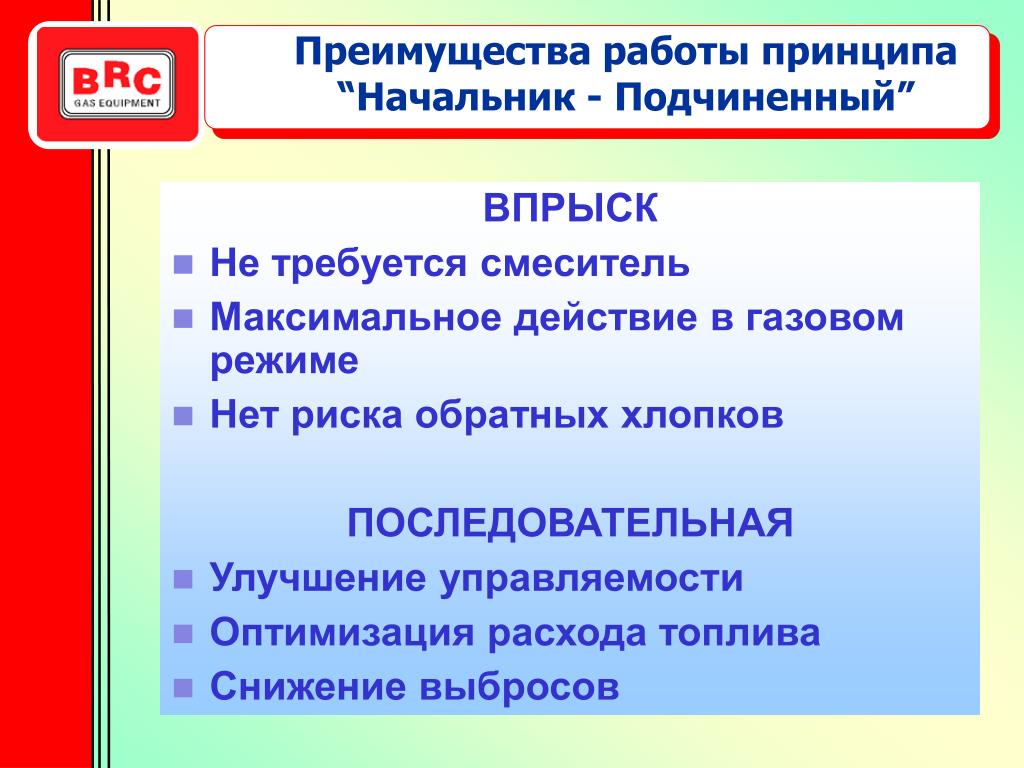

9. Преимущества работы принципа“Начальник - Подчиненный” ВПРЫСК • Не требуется смеситель • Максимальное действие в газовом режиме • Нет риска обратных хлопков ПОСЛЕДОВАТЕЛЬНАЯ • Улучшение управляемости • Оптимизация расхода топлива • Снижение выбросов

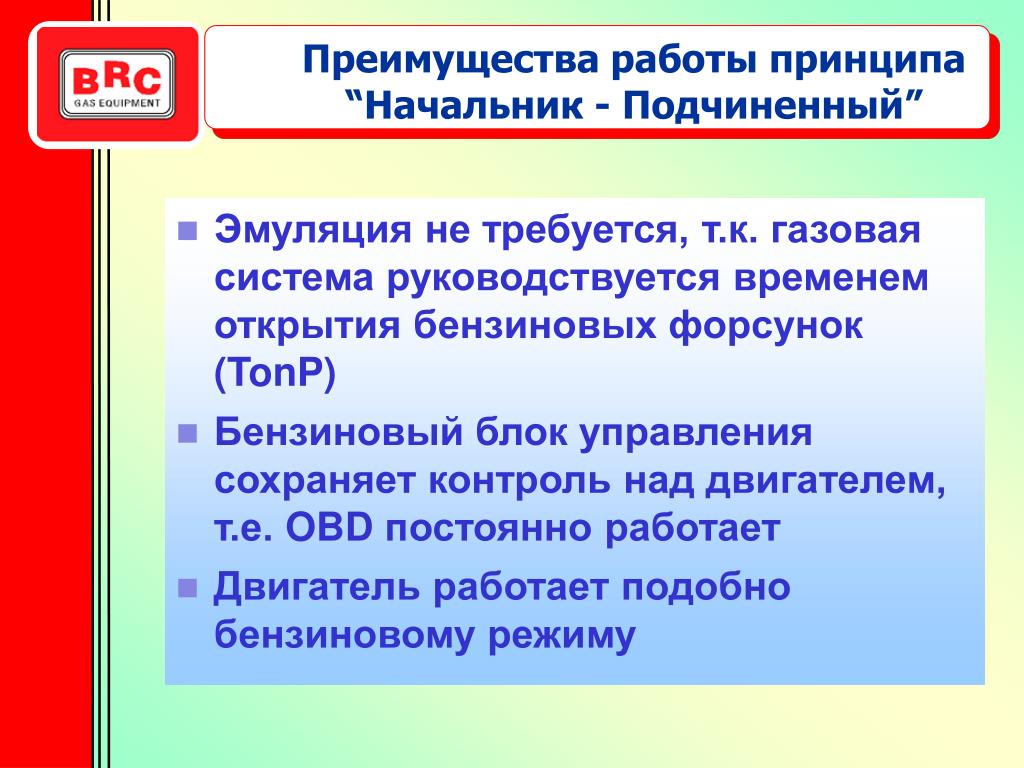

10. Преимущества работы принципа “Начальник - Подчиненный” • Эмуляция не требуется, т.к. газовая система руководствуется временем открытия бензиновых форсунок (TonP) • Бензиновый блок управления сохраняет контроль над двигателем, т.е. OBD постоянно работает • Двигатель работает подобно бензиновому режиму

11. КомплектыFast Fastness 2456

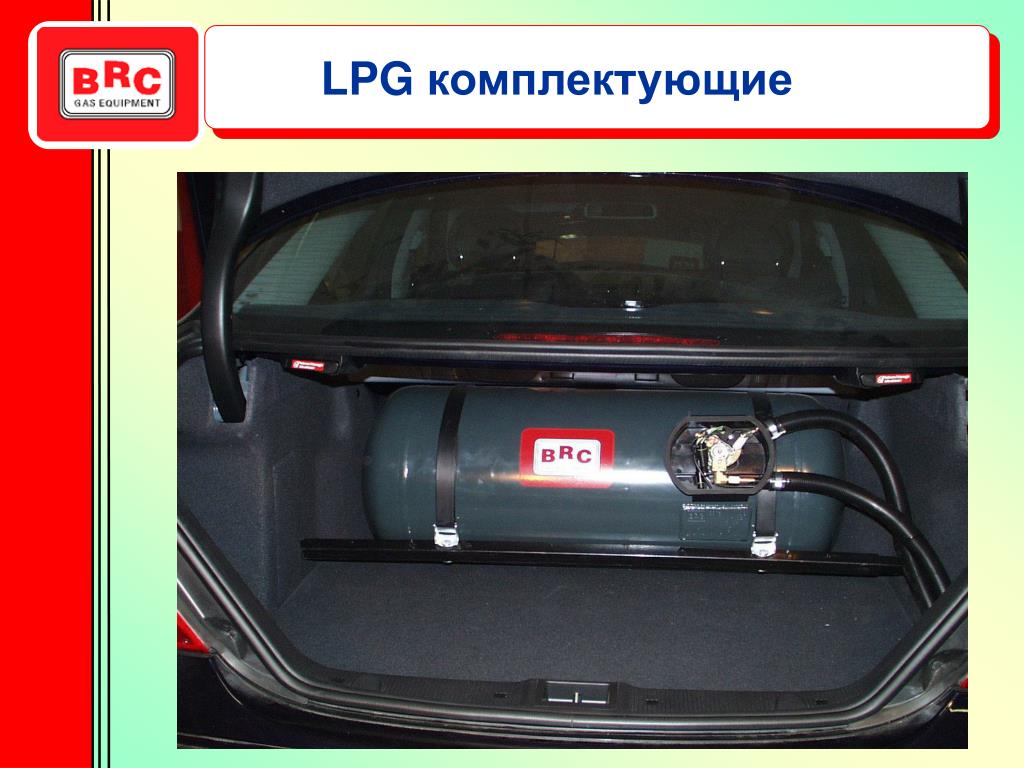

13. LPG комплектующие

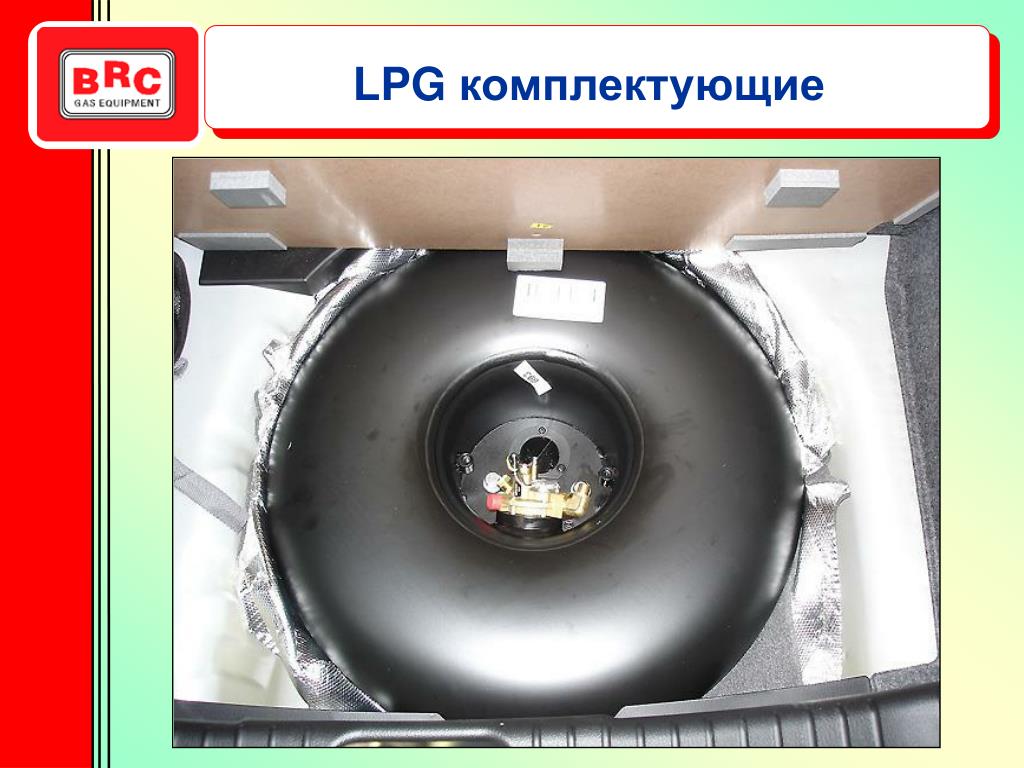

14. LPG комплектующие

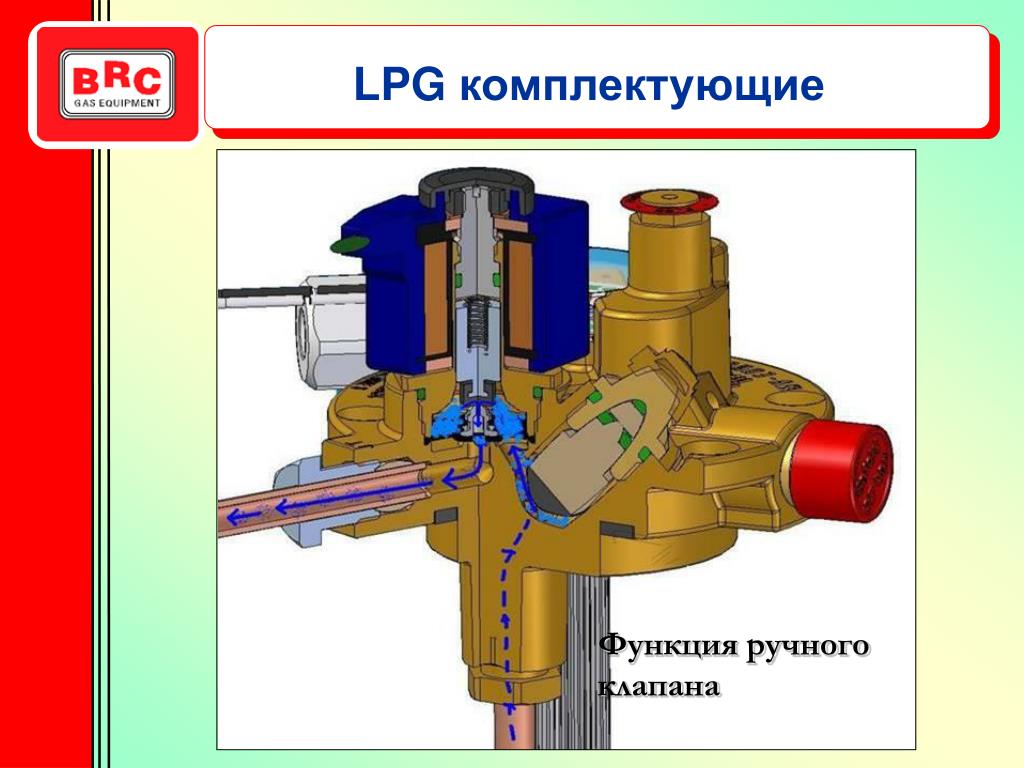

15. LPG комплектующие Функция ручного клапана

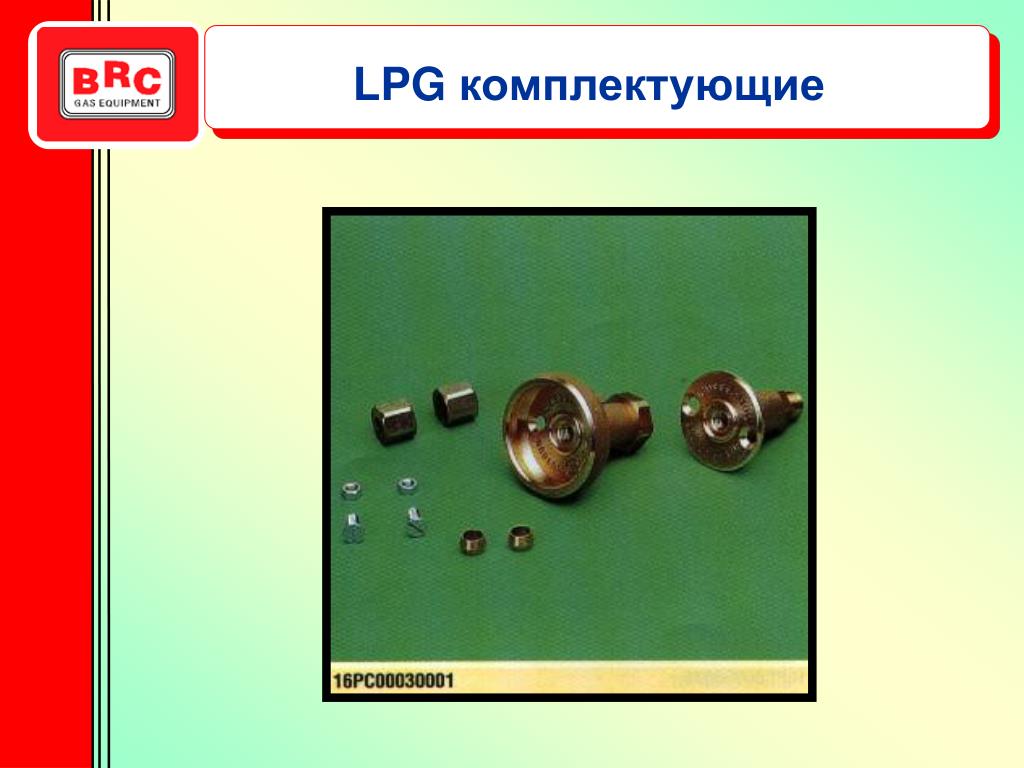

16. LPG комплектующие

17. LPG комплектующие

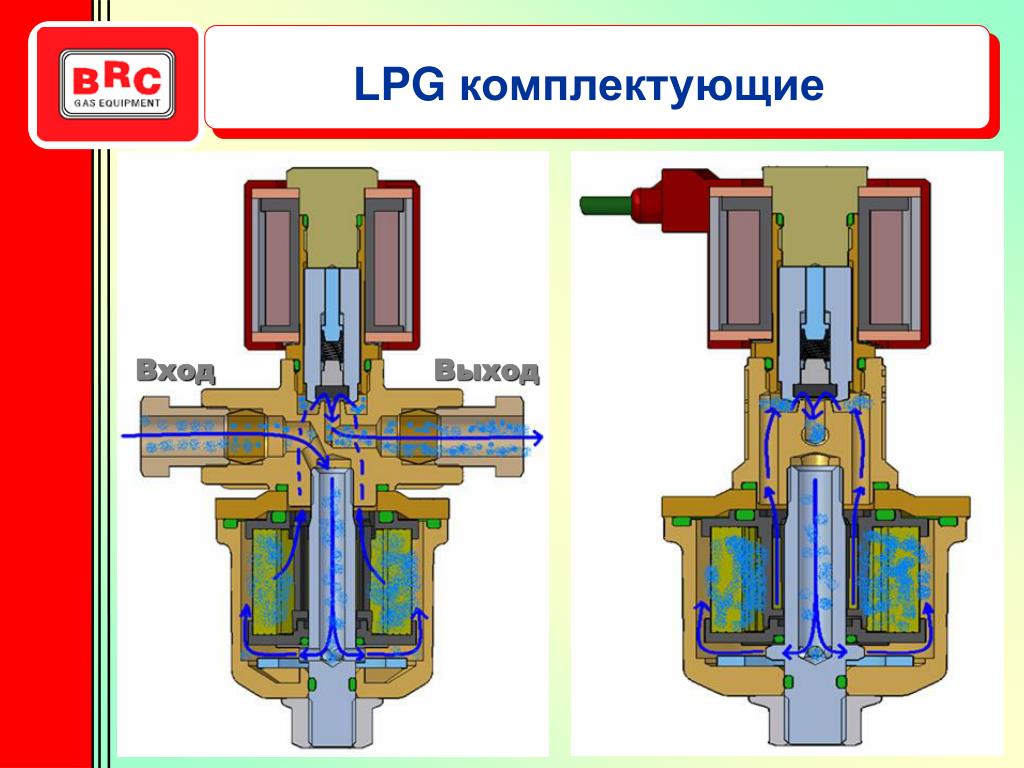

18. LPG комплектующие Вход Выход

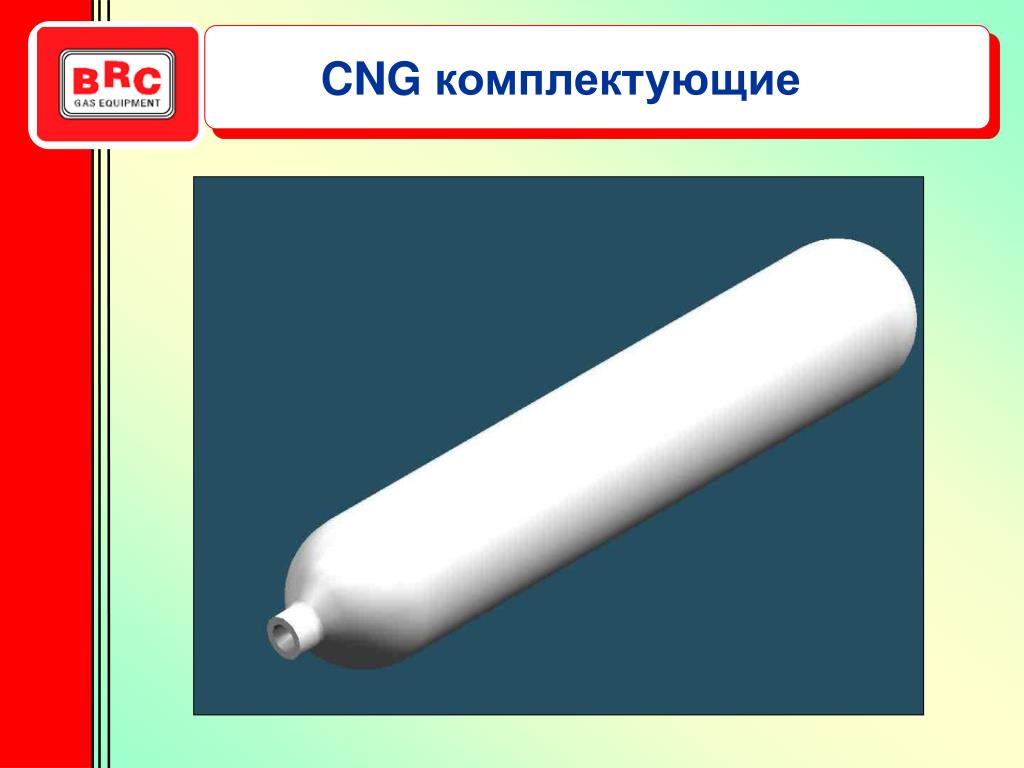

19. CNG комплектующие

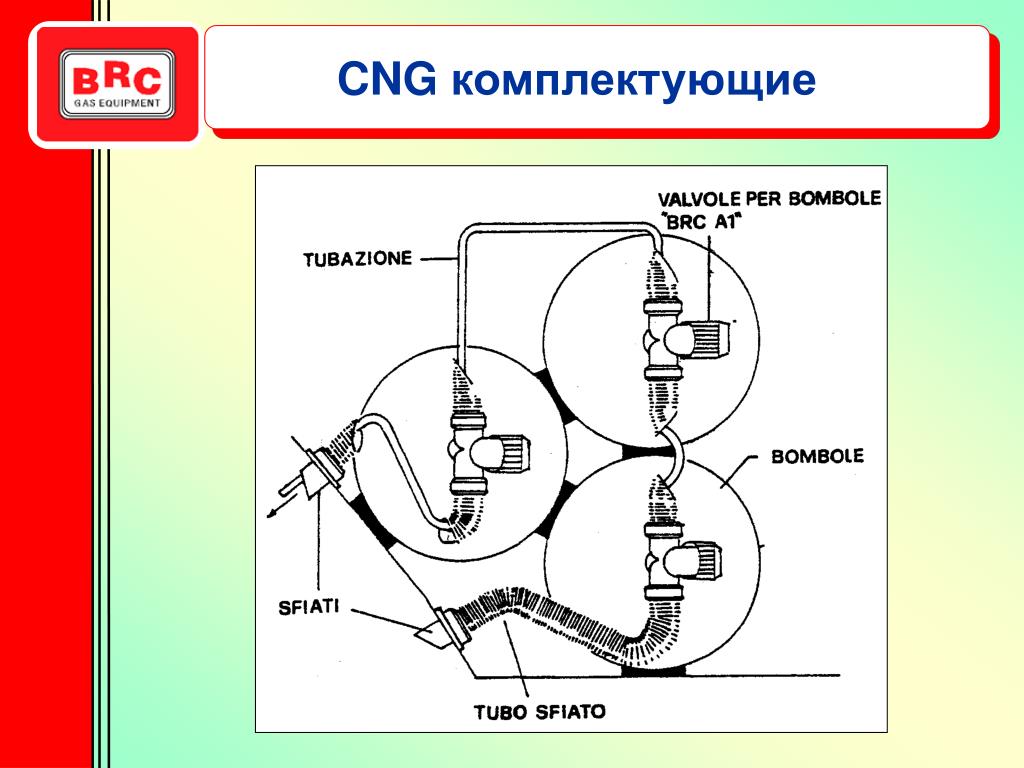

20. CNG комплектующие

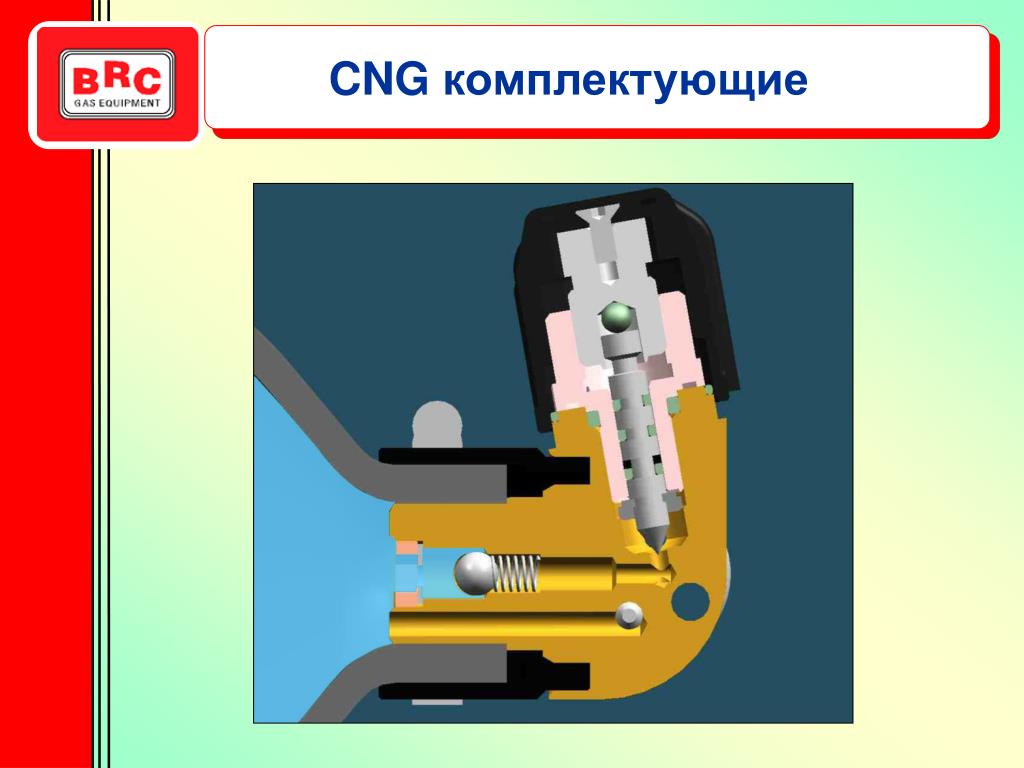

21. CNG комплектующие

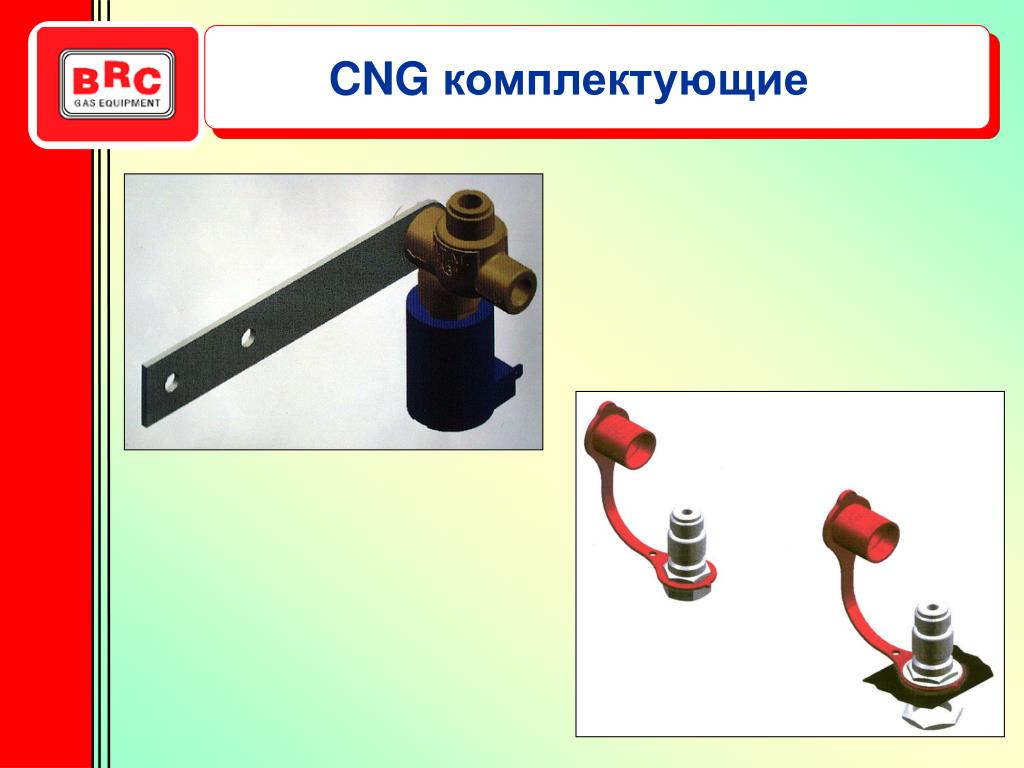

22. CNG комплектующие

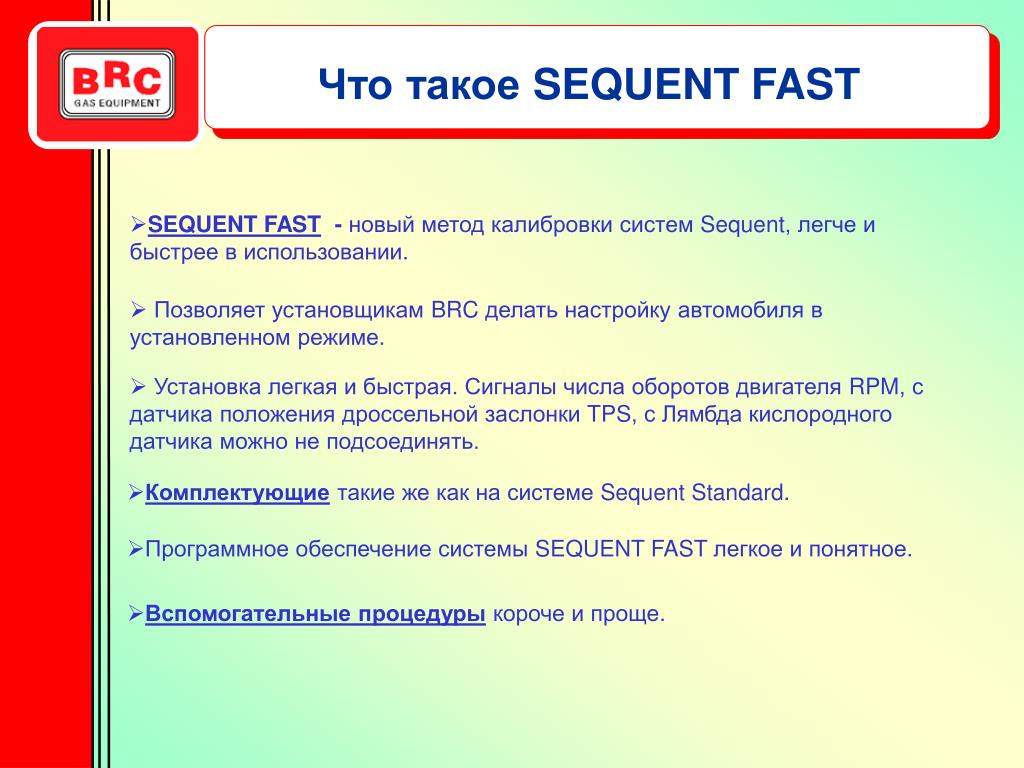

24. Что такое SEQUENT FAST • SEQUENT FAST - новый метод калибровки систем Sequent, легче и быстрее в использовании. • Позволяет установщикам BRC делать настройку автомобиля в установленном режиме. • Установка легкая и быстрая. Сигналы числа оборотов двигателя RPM, с датчика положения дроссельной заслонки TPS, с Лямбда кислородного датчика можно не подсоединять. • Комплектующие такие же как на системе Sequent Standard. • Программное обеспечение системы SEQUENT FAST легкое и понятное. • Вспомогательные процедурыкороче и проще.

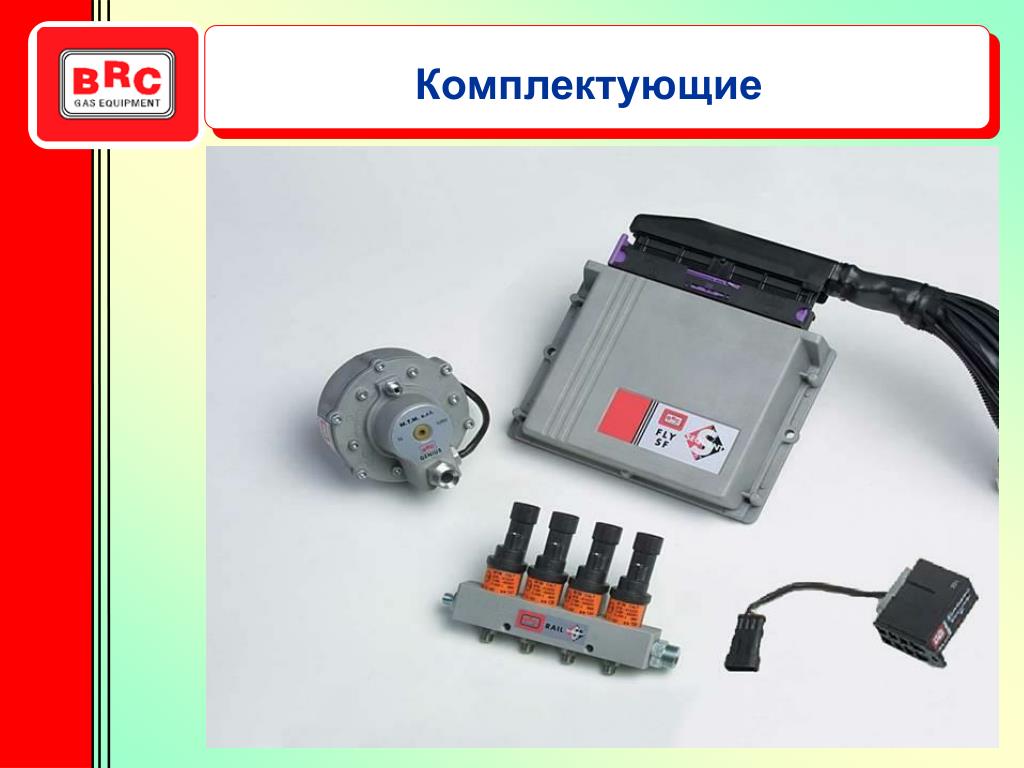

25. Комплектующие

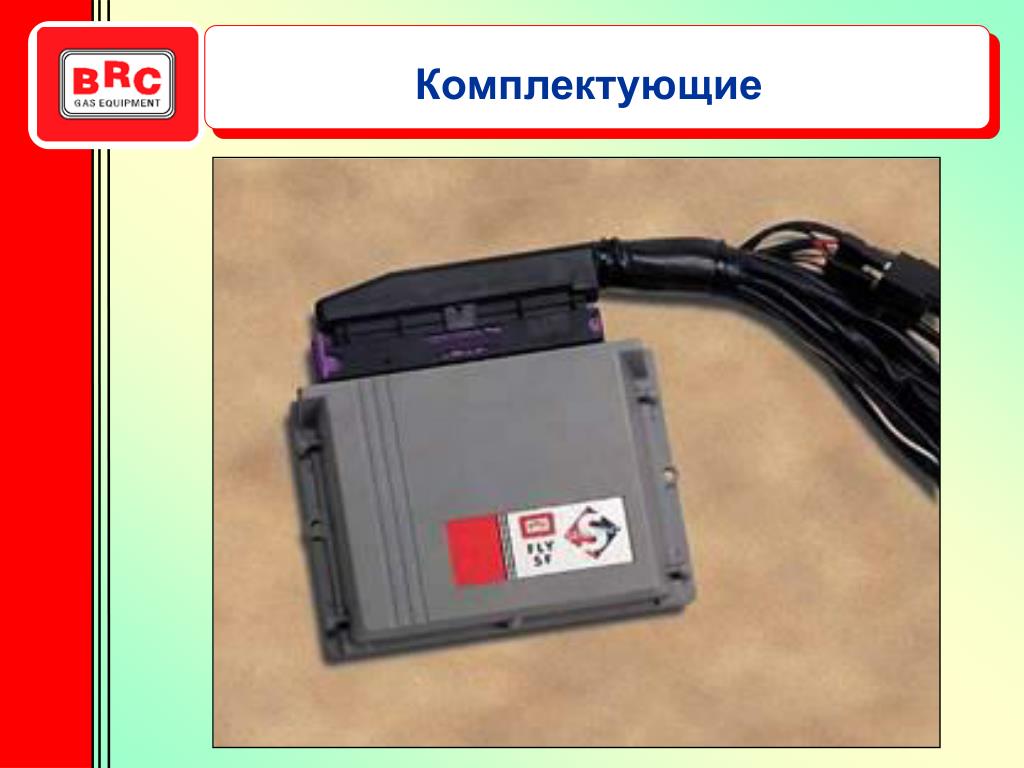

26. Комплектующие

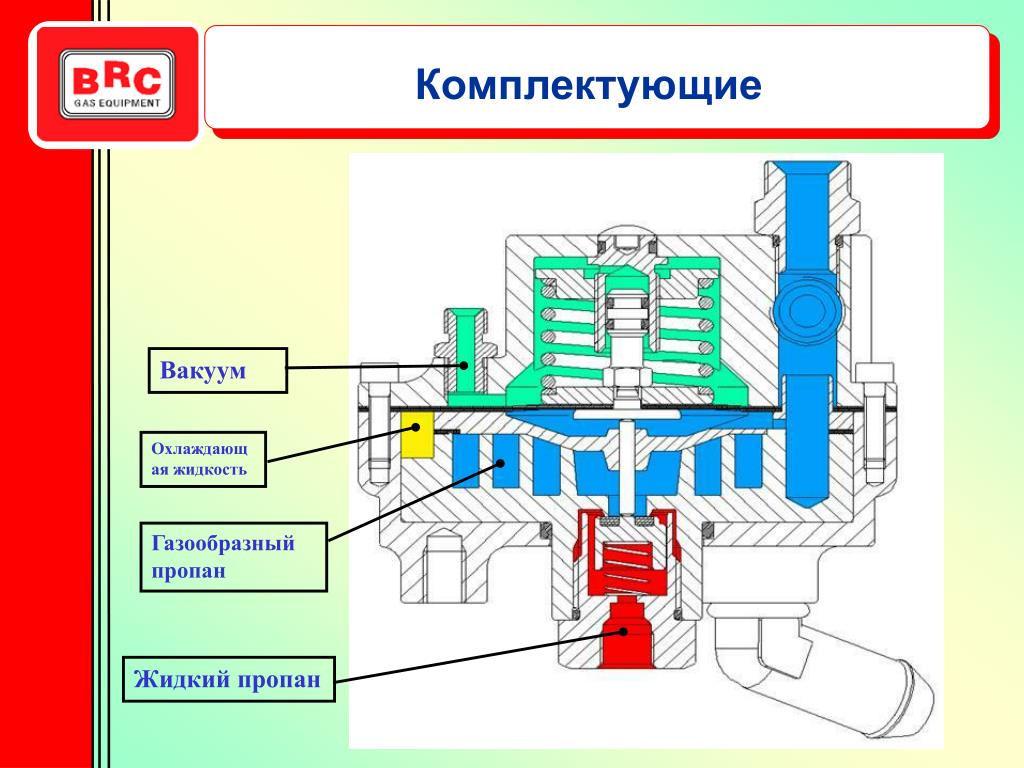

27. Комплектующие Вакуум Охлаждающая жидкость Газообразный пропан Жидкий пропан

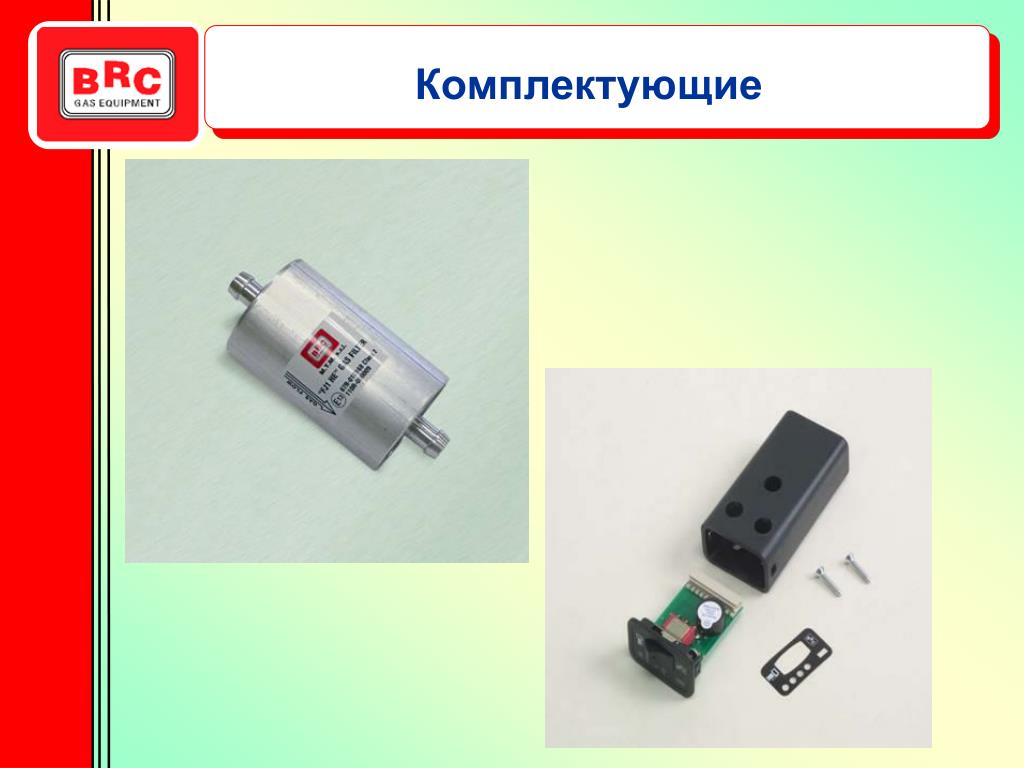

28. Комплектующие

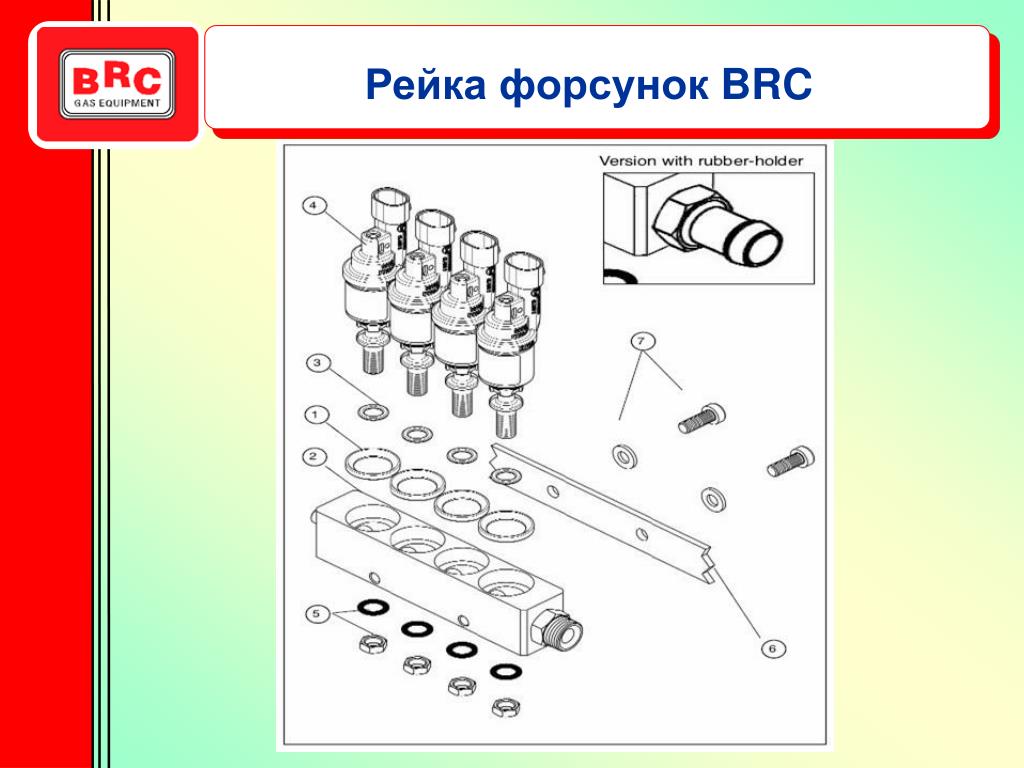

29. Рейка форсунок BRC

30. Электрическая схема

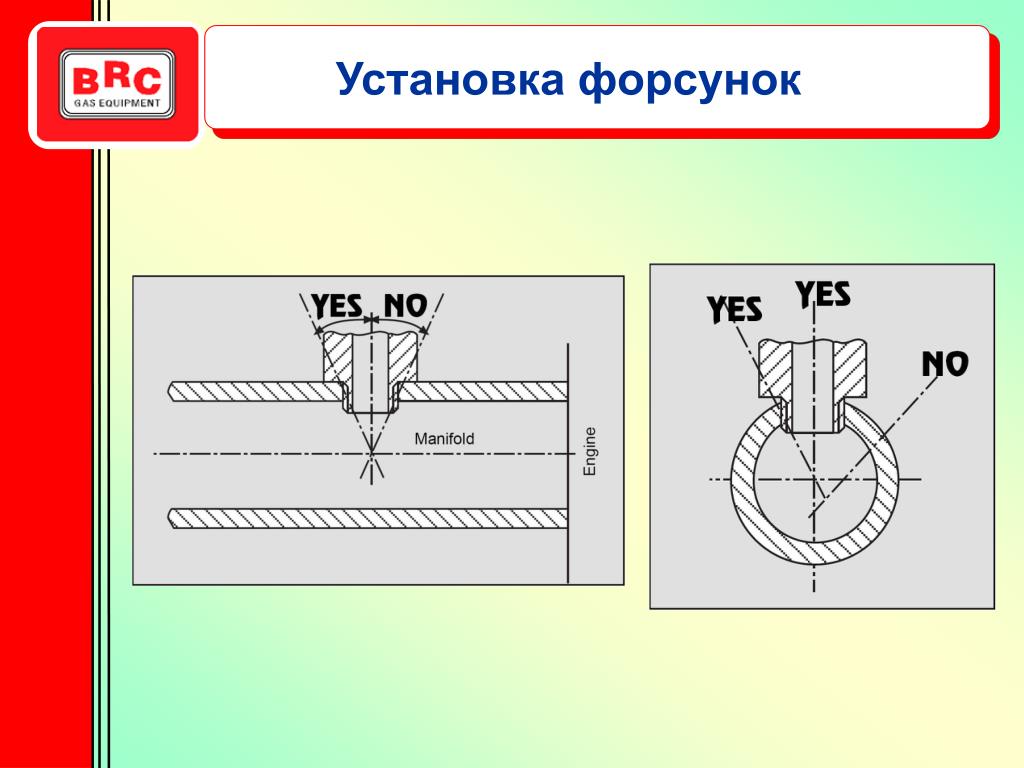

31. Установка форсунок

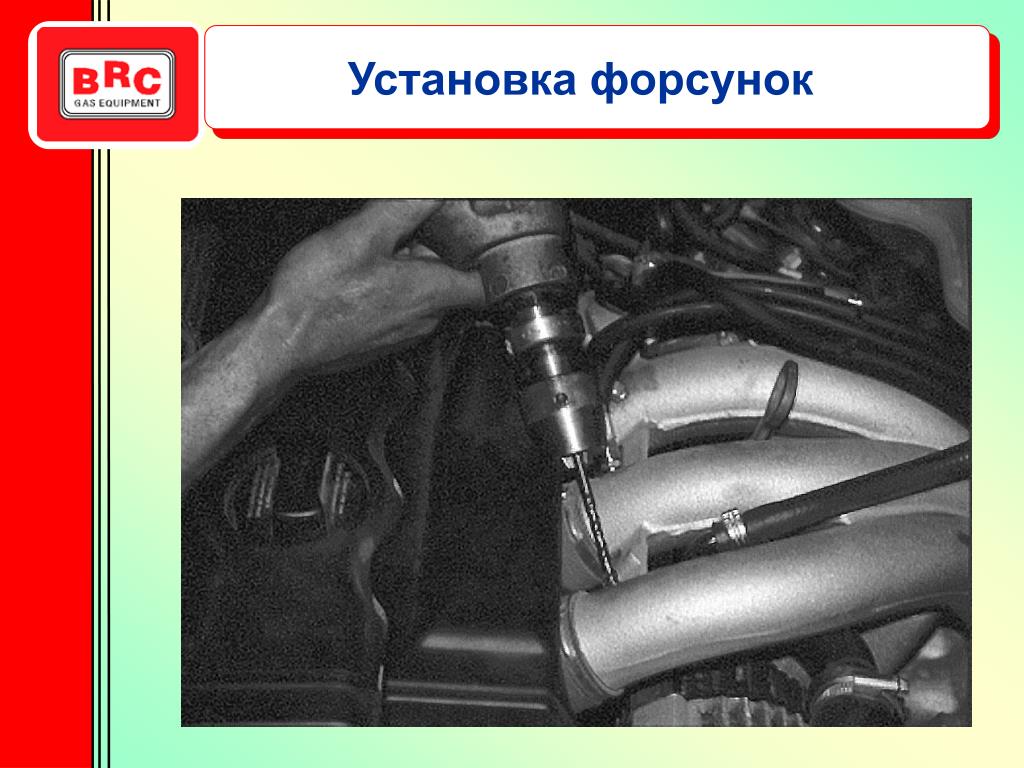

32. Установка форсунок

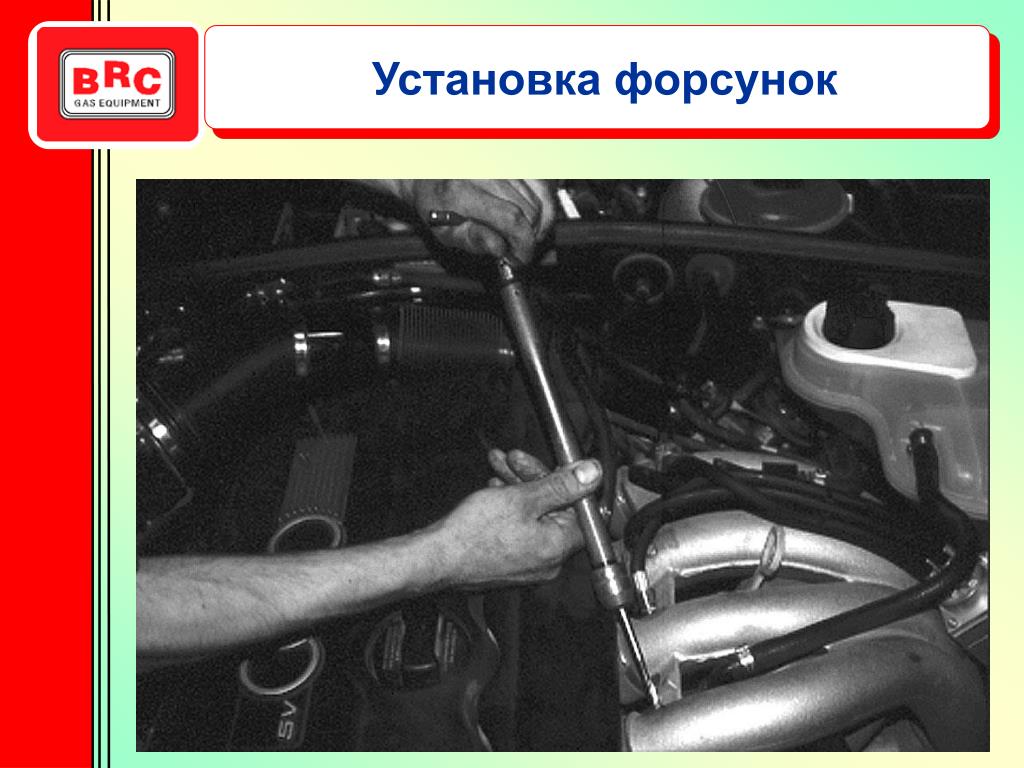

33. Установка форсунок

34. Установка форсунок

35. Установка форсунок

36. Установка форсунок

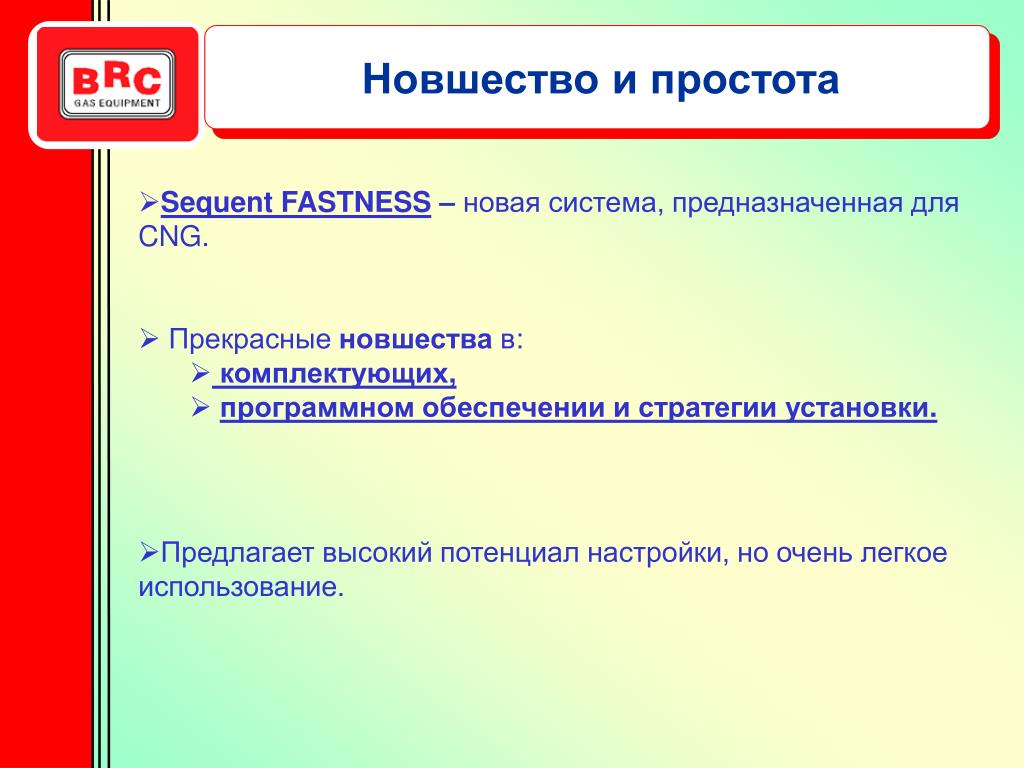

38. Новшество и простота • Sequent FASTNESS– новая система, предназначенная для CNG. • Прекрасные новшества в: • комплектующих, • программном обеспечении и стратегии установки. • Предлагает высокий потенциал настройки, но очень легкое использование.

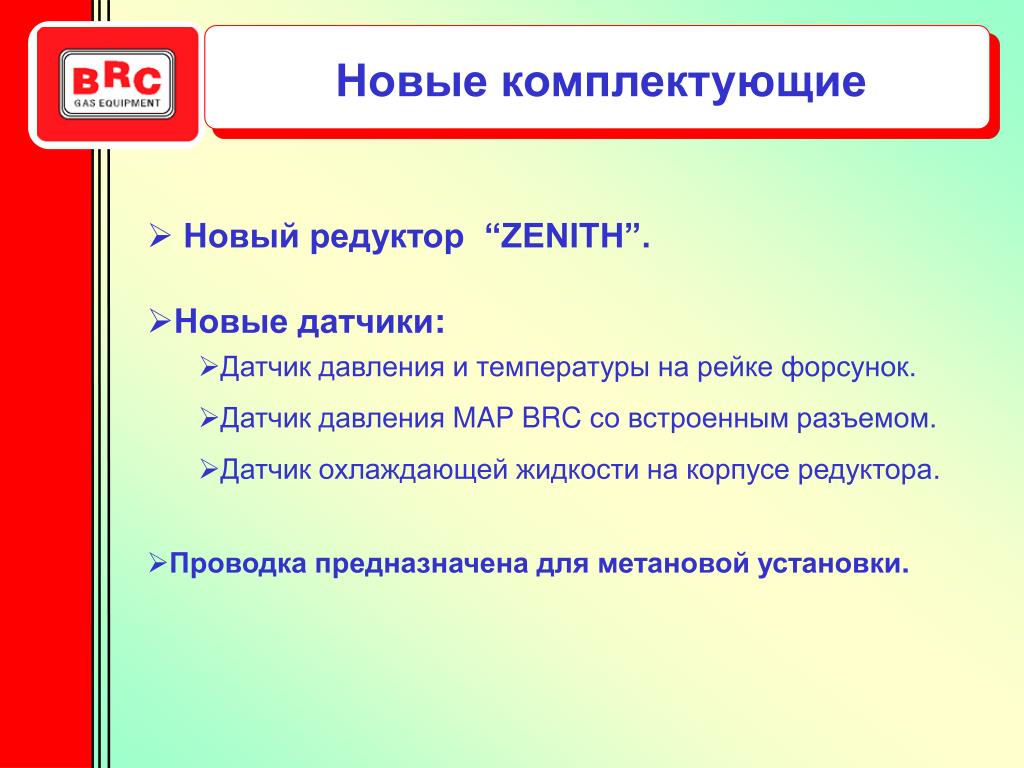

39. Новые комплектующие • Новый редуктор “ZENITH”. • Новые датчики: • Датчик давления и температуры на рейке форсунок. • Датчик давления MAPBRC со встроенным разъемом. • Датчик охлаждающей жидкости на корпусе редуктора. • Проводка предназначена для метановой установки.

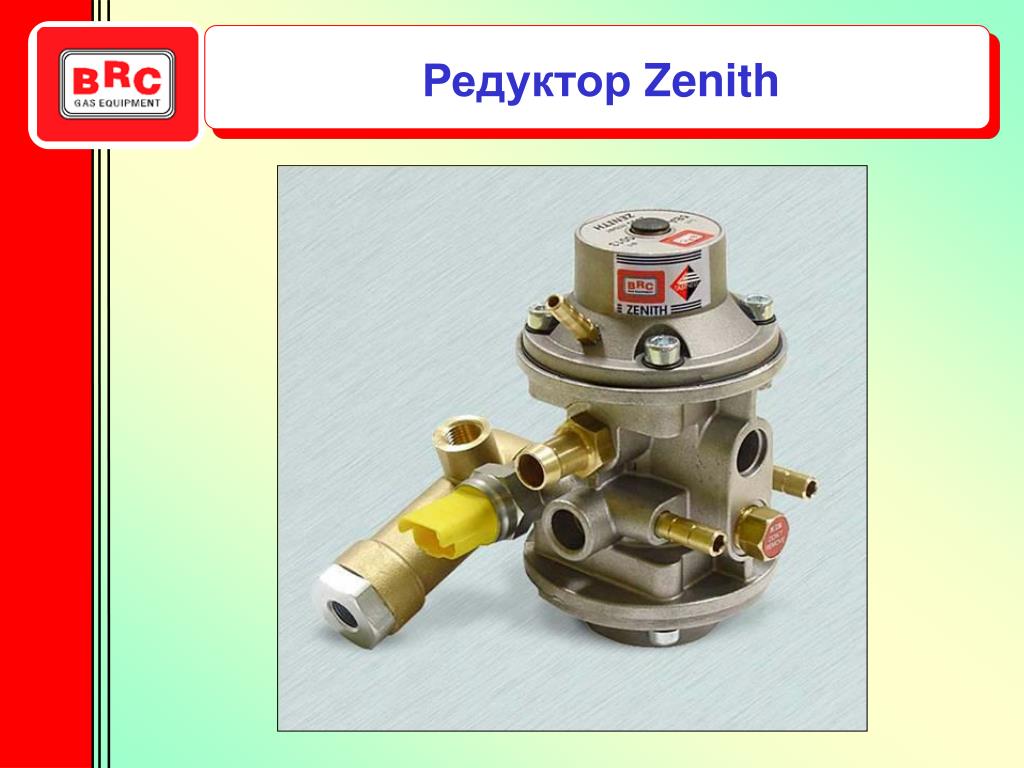

40. Редуктор Zenith

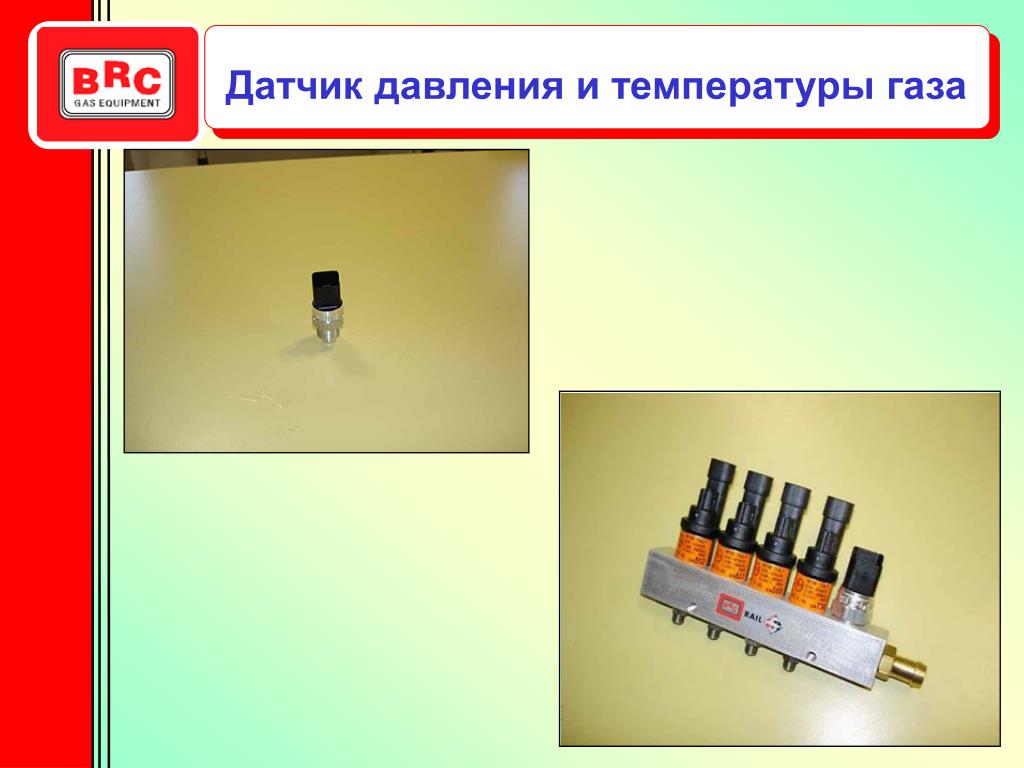

41. Датчик давления и температуры газа

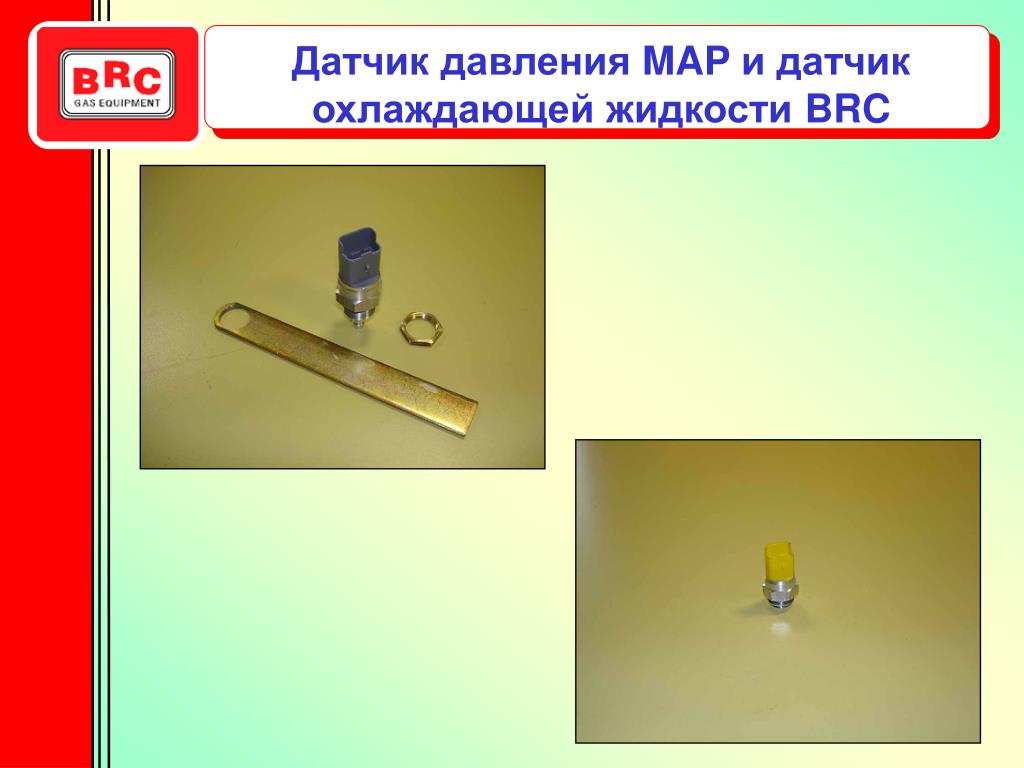

42. Датчик давления MAP и датчик охлаждающей жидкости BRC

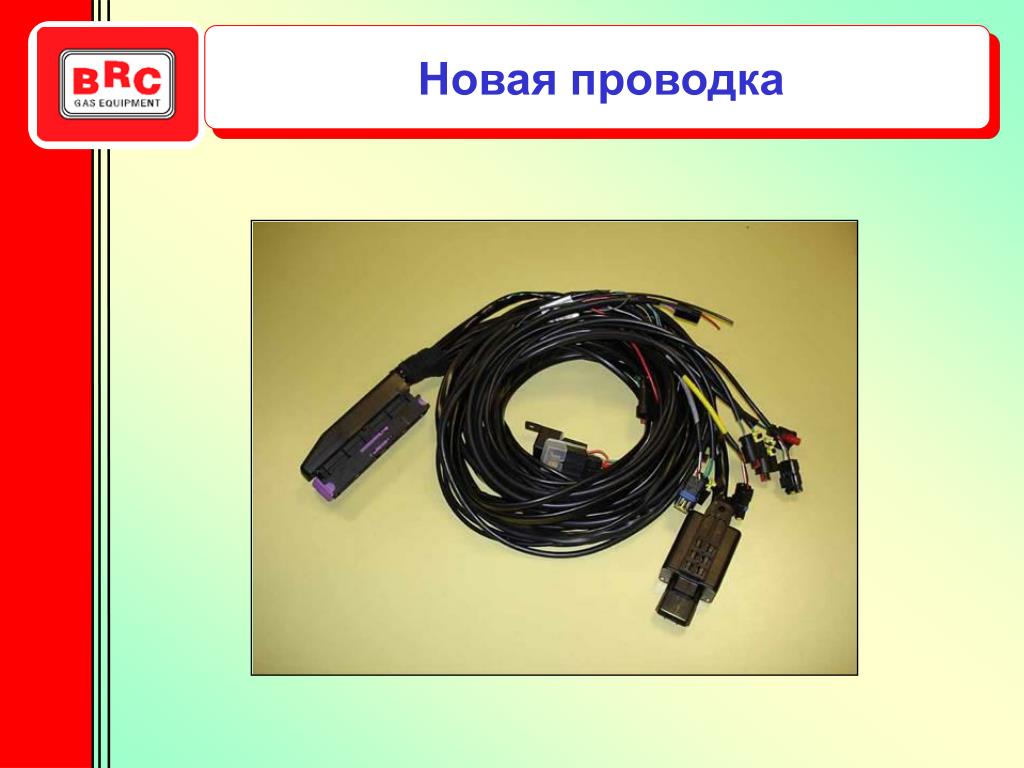

43. Новая проводка

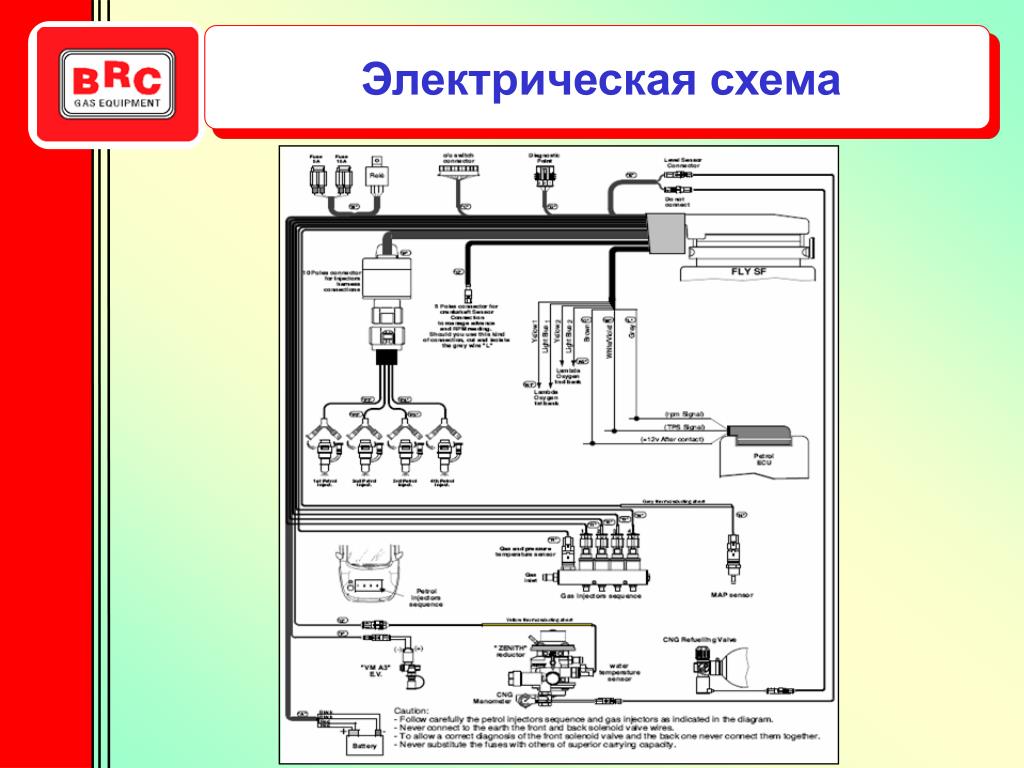

44. Электрическая схема

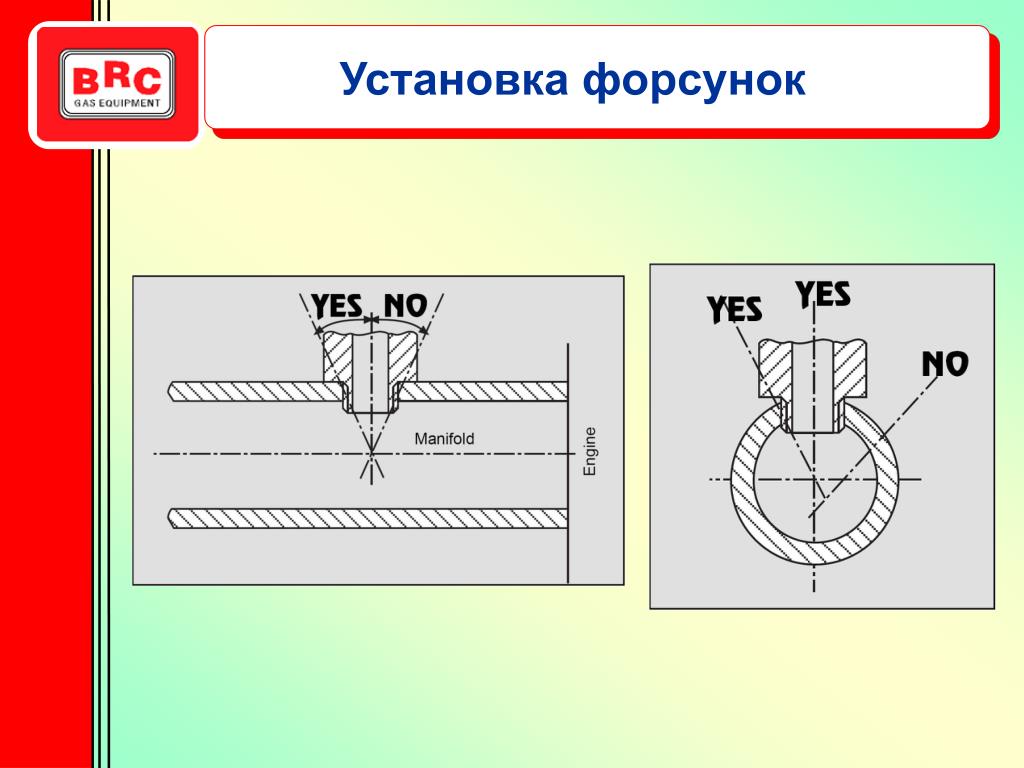

45. Установка форсунок

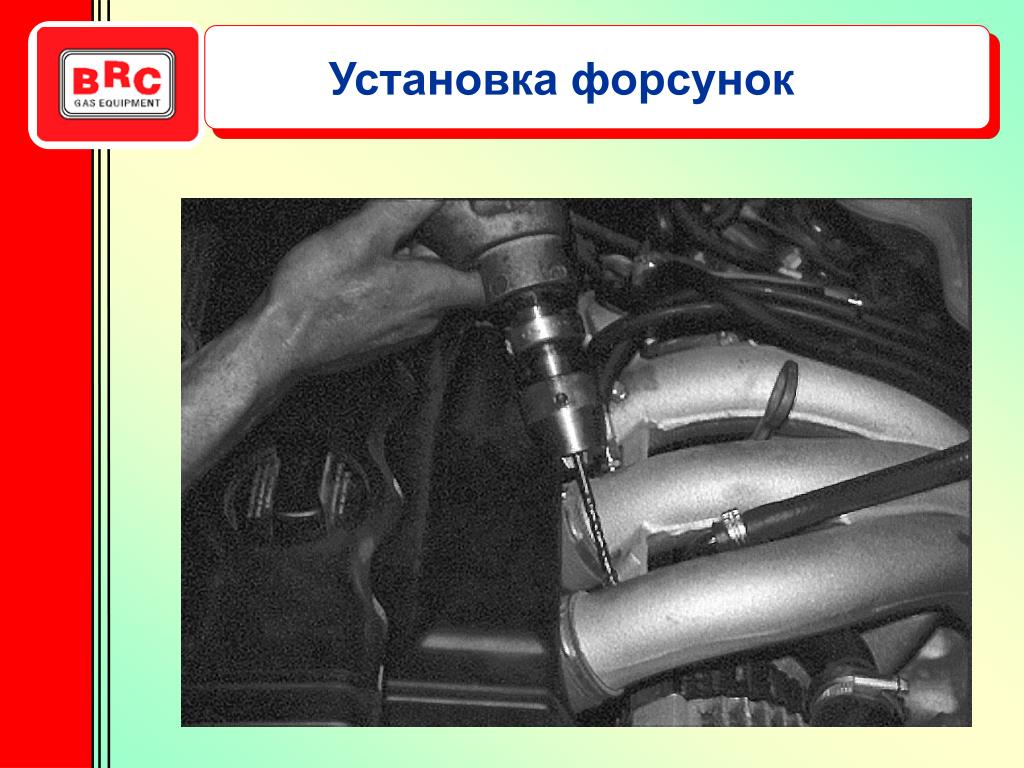

46. Установка форсунок

47. Установка форсунок

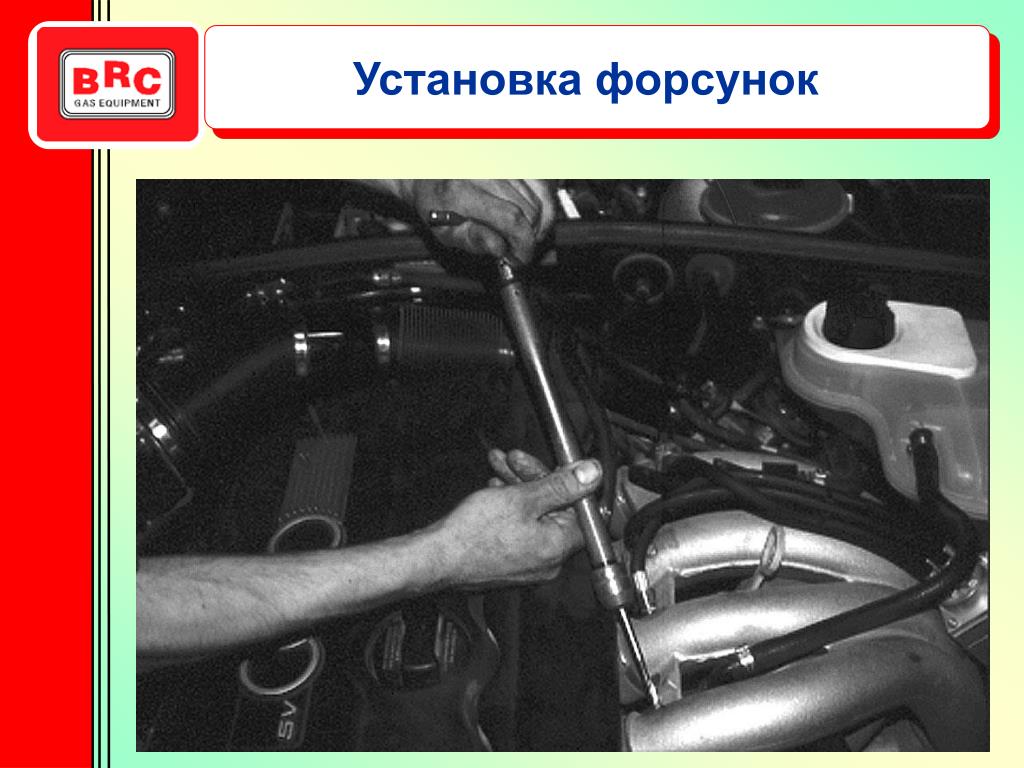

48. Установка форсунок

49. Установка форсунок

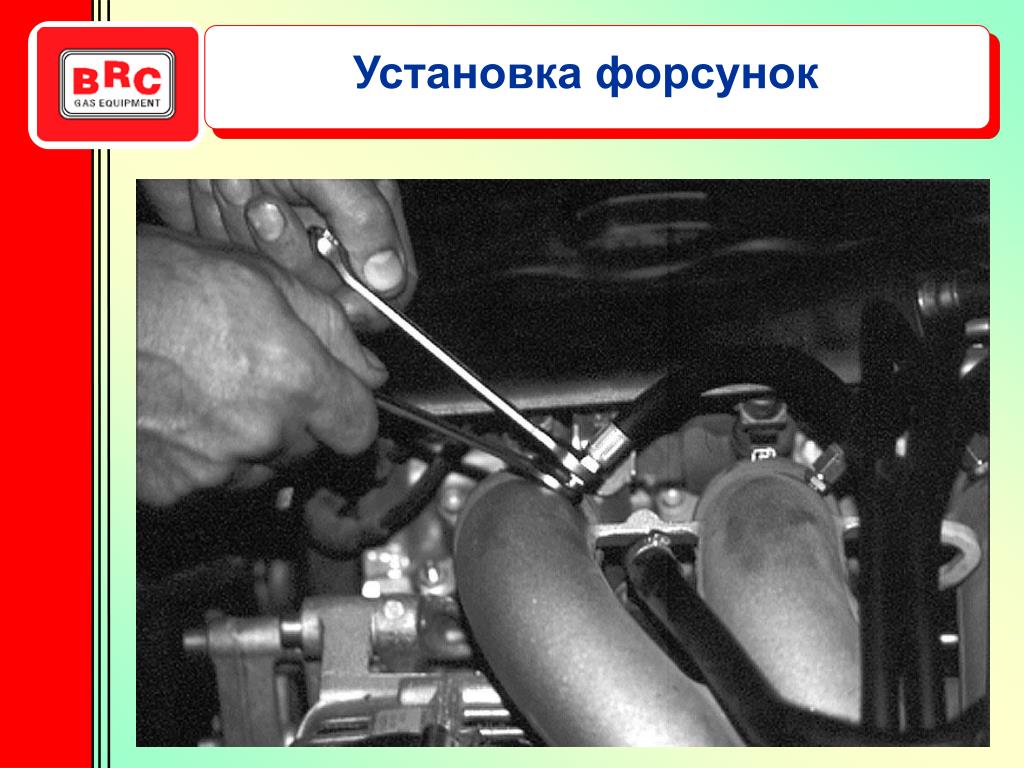

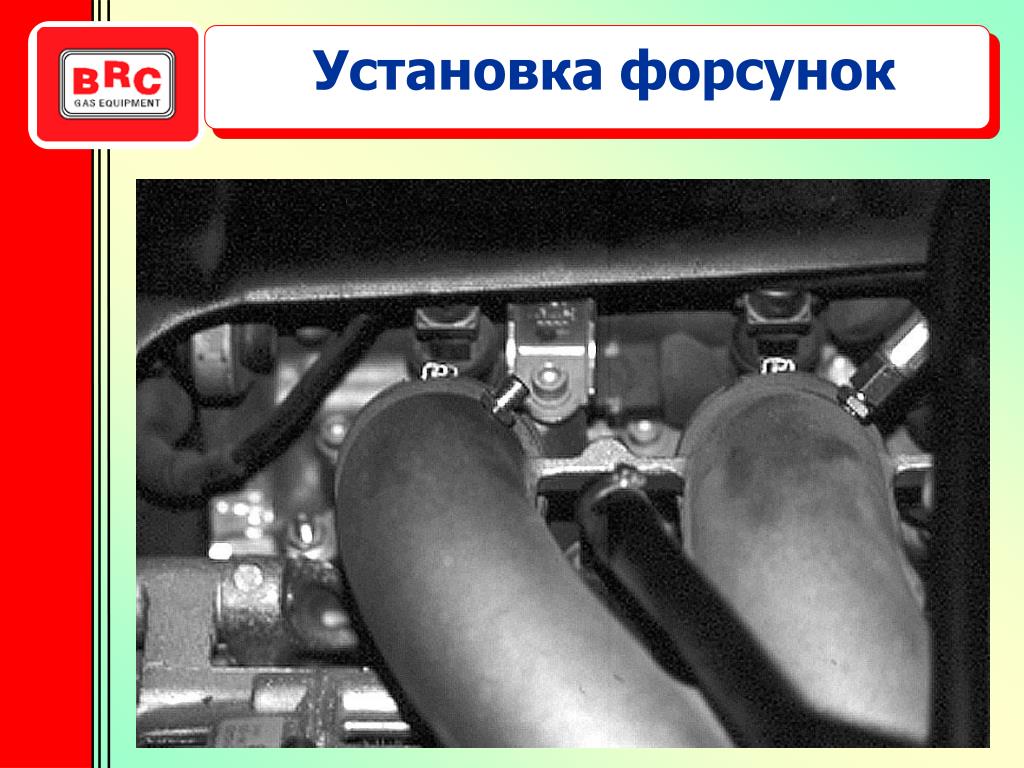

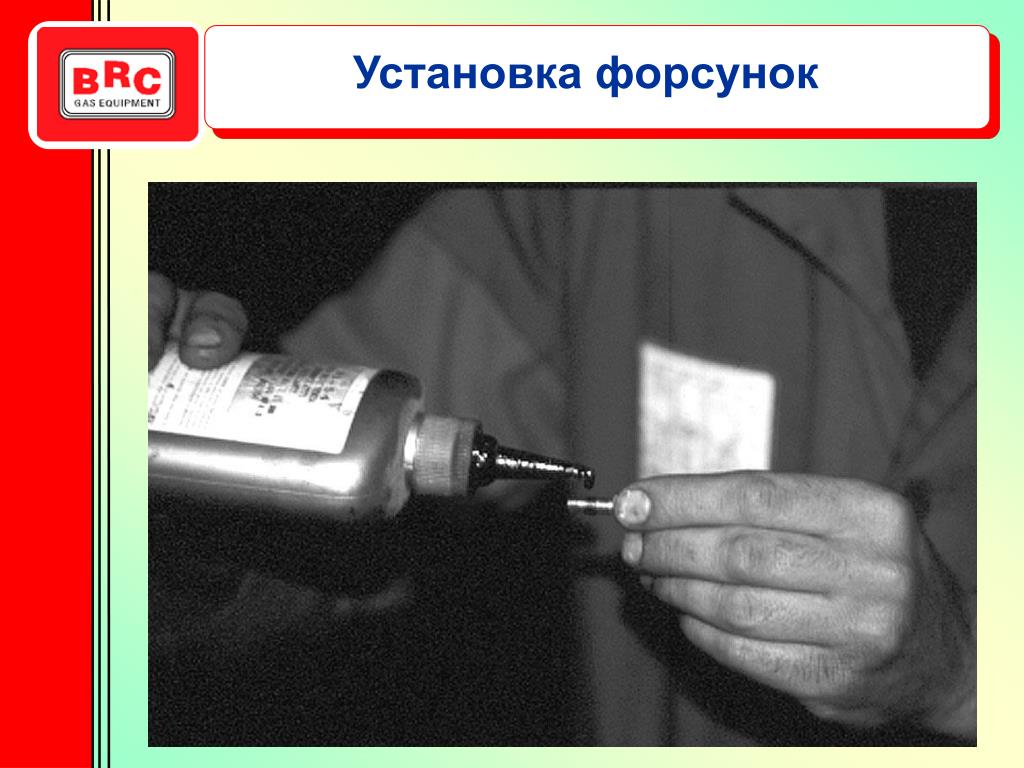

50. Установка форсунок
