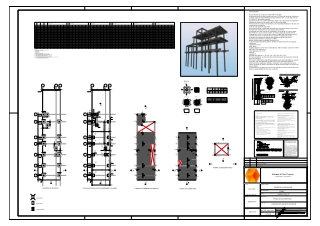

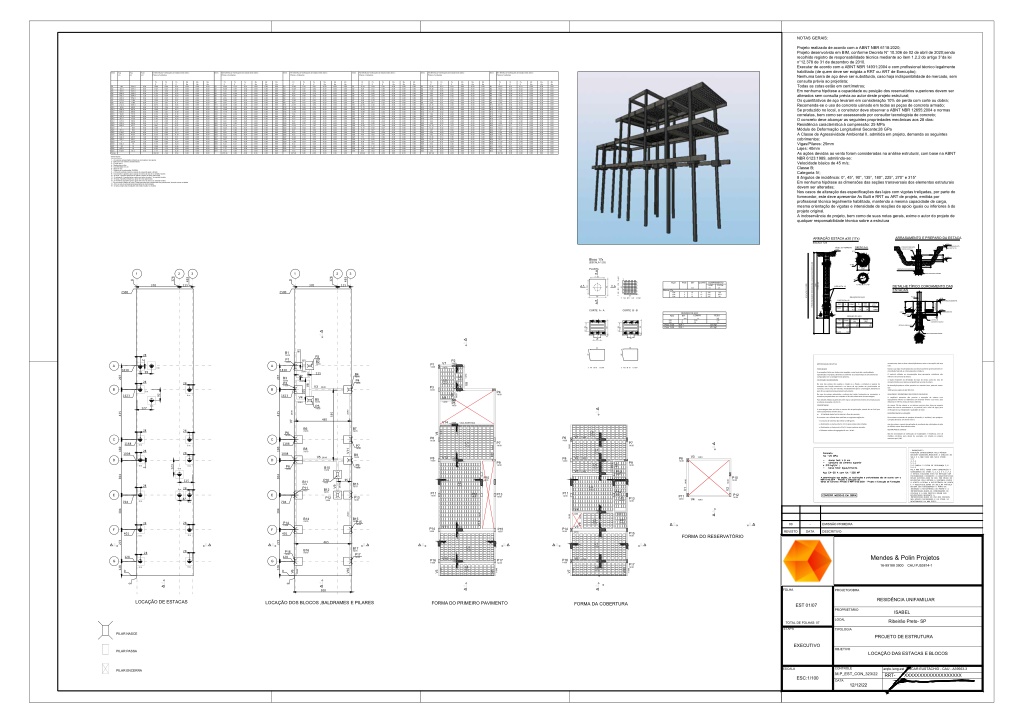

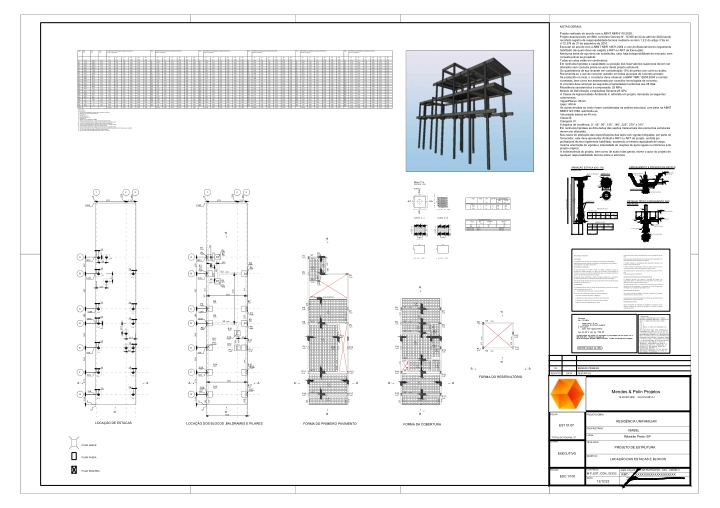

MPP_323_EST01_ISA_EXECUTIVO_A1_R00-Model

1. NOTAS GERAIS: Projeto realizado de acordo com a ABNT NBR 6118:2020; Projeto desenvolvido em BIM, conforme Decreto N° 10.306 de 02 de abril de 2020;sendo recolhido registro de responsabilidade técnica mediante ao item 1.2.2 do artigo 3°da lei n°12.378 de 31 de dezembro de 2010. Executar de acordo com a ABNT NBR 14931:2004 e com profissional técnico legalmente habilitado (de quem deve ser exigida a RRT ou ART de Execução); Nenhuma barra de aço deve ser substituída, caso haja indisponibilidade de mercado, sem consulta prévia ao projetista; Todas as cotas estão em centímetros; Em nenhuma hipótese a capacidade ou posição dos reservatórios superiores devem ser alterados sem consulta prévia ao autor deste projeto estrutural; Os quantitativos de aço levaram em consideração 10% de perda com corte ou dobra; Recomenda-se o uso de concreto usinado em todas as peças de concreto armado; Se produzido no local, o construtor deve observar a ABNT NBR 12655:2004 e normas correlatas, bem como ser assessorado por consultor tecnologista de concreto; O concreto deve alcançar as seguintes propriedades mecânicas aos 28 dias: Resistência característica à compressão: 25 MPa Módulo de Deformação Longitudinal Secante:28 GPa A Classe de Agressividade Ambiental II, admitida em projeto, demanda os seguintes cobrimentos: Vigas/Pilares: 25mm Lajes: 40mm As ações devidas ao vento foram consideradas na análise estrutural, com base na ABNT NBR 6123:1989, admitindo-se: Velocidade básica de 45 m/s; Classe B; Categoria IV; 8 ângulos de incidência: 0°, 45°, 90°, 135°, 180°, 225°, 270° e 315° Em nenhuma hipótese as dimensões das seções transversais dos elementos estruturais devem ser alteradas; Nos casos de alteração das especificações das lajes com vigotas treliçadas, por parte do fornecedor, este deve apresentar As Built e RRT ou ART de projeto, emitida por profissional técnico legalmente habilitado, mantendo a mesma capacidade de carga, mesma orientação de vigotas e intensidade de reações de apoio iguais ou inferiores à do projeto original. A inobservância do projeto, bem como de suas notas gerais, exime o autor do projeto de qualquer responsabilidade técnica sobre a estrutura Elem Xcg cm Ycg cm Área m2 FZ MAX-ELU2-Verificações de estado limite último - Pilares e fundações Elem MX MAX-ELU2-Verificações de estado limite último - Pilares e fundações Elem MY MAX-ELU2-Verificações de estado limite último - Pilares e fundações Elem FZ MIN-ELU2-Verificações de estado limite último - Pilares e fundações Elem MX MIN-ELU2-Verificações de estado limite último - Pilares e fundações Elem MY MIN-ELU2-Verificações de estado limite último - Pilares e fundações Fz tf Fx tf Fy tf Mx tfm My tfm Mz tfm Fz tf Fx tf Fy tf Mx tfm My tfm Mz tfm Fz tf Fx tf Fy tf Mx tfm My tfm Mz tfm Fz tf Fx tf Fy tf Mx tfm My tfm Mz tfm Fz tf Fx tf Fy tf Mx tfm My tfm Mz tfm Fz tf Fx tf Fy tf Mx tfm My tfm Mz tfm B1 B2 B3 B4 B5 B6 B7 B8 B11 B12 B13 B14 B16 B17 B18 B19 B20 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 Soma -441 141.6 307.6 -994.9 -706.1 -986.9 -579.6 315.6 -212.4 149.6 -994.9 -688.6 149.6 -197.2 315.1 -579.6 -205.4 -688.5 1 318.1 -1126.7 -986.9 -544.3 -366.1 -7 -544.3 -30 -343.1 -1129.1 1391.6 1391.6 1391.6 1383.6 1054.9 1054.9 1096 1096 1003.5 995.5 887.8 895.8 731.5 723.5 715.5 585.6 585.6 437.7 504 502 412.6 419.7 401.7 404.7 233.5 15 10 10 -67.4 0.64 0.64 0.64 0.64 1.20 0.64 1.20 0.64 1.20 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 1.20 0.64 1.20 0.64 0.64 1.20 1.20 1.20 0.64 1.20 1.20 0.64 12.90 11.47 2.52 5.94 6.29 3.65 13.45 5.57 23.72 12.76 13.69 11.90 8.02 9.24 5.40 9.48 5.14 15.47 12.96 9.29 9.13 6.65 10.73 15.86 11.64 9.34 13.08 8.96 7.77 292.04 -0.04 -0.27 0.39 -0.02 -0.34 -0.35 0.30 0.01 0.22 0.04 -0.07 0.01 -0.04 -0.10 -0.03 -0.05 0.00 -0.11 -0.03 0.05 -0.02 -0.05 0.14 -0.04 -0.02 -0.87 0.53 -1.12 0.63 -1.24 0.01 0.04 -0.01 0.35 0.02 0.12 0.01 -0.11 0.04 0.06 0.12 -0.09 -0.18 0.09 0.36 -0.21 -0.07 -0.97 0.14 -0.37 0.10 -0.10 0.31 0.61 0.35 0.20 -0.08 0.08 -0.25 0.54 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 B1 B2 B3 B4 B5 B6 B7 B8 B11 B12 B13 B14 B16 B17 B18 B19 B20 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 12.42 10.48 1.22 5.62 4.96 2.89 12.65 5.50 23.39 12.48 13.60 11.70 7.64 8.95 3.75 9.22 4.68 13.10 12.43 6.87 8.59 6.02 10.46 14.21 11.09 8.32 10.54 7.15 7.53 267.46 0.12 0.07 0.05 -0.04 0.05 0.01 0.07 0.01 0.04 0.04 -0.03 0.02 -0.04 -0.11 -0.04 -0.05 0.00 -0.11 -0.02 0.06 0.00 -0.02 0.14 -0.04 -0.01 -0.21 -0.31 -0.28 0.60 0.00 0.01 0.02 0.02 0.16 0.02 0.11 -0.03 0.02 0.03 -0.04 0.13 0.02 -0.02 0.03 0.03 -0.28 0.03 -1.07 -0.01 0.06 -0.15 -0.03 0.55 0.35 -0.04 0.20 -0.04 0.06 -0.14 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 B1 B2 B3 B4 B5 B6 B7 B8 B11 B12 B13 B14 B16 B17 B18 B19 B20 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 12.42 10.48 1.22 5.62 4.96 2.89 12.65 5.50 23.39 12.48 13.60 11.70 7.64 8.95 3.75 9.22 4.68 13.10 12.43 6.87 8.59 6.02 10.46 14.21 11.09 8.32 10.54 7.15 7.53 267.46 0.12 0.07 0.05 -0.04 0.05 0.01 0.07 0.01 0.04 0.04 -0.03 0.02 -0.04 -0.11 -0.04 -0.05 0.00 -0.11 -0.02 0.06 0.00 -0.02 0.14 -0.04 -0.01 -0.21 -0.31 -0.28 0.60 0.00 0.01 0.02 0.02 0.16 0.02 0.11 -0.03 0.02 0.03 -0.04 0.13 0.02 -0.02 0.03 0.03 -0.28 0.03 -1.07 -0.01 0.06 -0.15 -0.03 0.55 0.35 -0.04 0.20 -0.04 0.06 -0.14 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 B1 B2 B3 B4 B5 B6 B7 B8 B11 B12 B13 B14 B16 B17 B18 B19 B20 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 12.10 9.20 -0.12 5.29 4.27 2.08 9.66 5.28 22.56 11.72 12.83 10.88 6.95 8.02 1.83 8.85 4.20 12.58 11.51 5.09 7.70 4.83 7.13 13.16 8.38 6.32 7.98 6.08 6.91 233.26 0.39 0.41 -0.29 -0.05 0.43 0.35 -0.18 0.01 -0.26 0.03 0.04 0.03 -0.04 -0.12 -0.04 -0.04 -0.00 -0.11 -0.03 0.07 0.04 0.02 0.15 -0.05 0.01 0.50 -1.14 0.62 0.52 1.26 0.01 0.00 0.05 0.01 0.03 0.12 -0.05 0.23 0.03 -0.20 0.19 0.20 0.15 -0.06 -0.32 -0.46 0.14 -1.46 -0.27 0.47 -0.58 0.03 0.99 -0.02 -0.43 0.22 -0.02 0.05 0.03 -0.92 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 B1 B2 B3 B4 B5 B6 B7 B8 B11 B12 B13 B14 B16 B17 B18 B19 B20 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 12.42 10.48 1.22 5.62 4.96 2.89 12.65 5.50 23.39 12.48 13.60 11.70 7.64 8.95 3.75 9.22 4.68 13.10 12.43 6.87 8.59 6.02 10.46 14.21 11.09 8.32 10.54 7.15 7.53 267.46 0.12 0.07 0.05 -0.04 0.05 0.01 0.07 0.01 0.04 0.04 -0.03 0.02 -0.04 -0.11 -0.04 -0.05 0.00 -0.11 -0.02 0.06 0.00 -0.02 0.14 -0.04 -0.01 -0.21 -0.31 -0.28 0.60 0.00 0.01 0.02 0.02 0.16 0.02 0.11 -0.03 0.02 0.03 -0.04 0.13 0.02 -0.02 0.03 0.03 -0.28 0.03 -1.07 -0.01 0.06 -0.15 -0.03 0.55 0.35 -0.04 0.20 -0.04 0.06 -0.14 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 B1 B2 B3 B4 B5 B6 B7 B8 B11 B12 B13 B14 B16 B17 B18 B19 B20 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 12.42 10.48 1.22 5.62 4.96 2.89 12.65 5.50 23.39 12.48 13.60 11.70 7.64 8.95 3.75 9.22 4.68 13.10 12.43 6.87 8.59 6.02 10.46 14.21 11.09 8.32 10.54 7.15 7.53 267.46 0.12 0.07 0.05 -0.04 0.05 0.01 0.07 0.01 0.04 0.04 -0.03 0.02 -0.04 -0.11 -0.04 -0.05 0.00 -0.11 -0.02 0.06 0.00 -0.02 0.14 -0.04 -0.01 -0.21 -0.31 -0.28 0.60 0.00 0.01 0.02 0.02 0.16 0.02 0.11 -0.03 0.02 0.03 -0.04 0.13 0.02 -0.02 0.03 0.03 -0.28 0.03 -1.07 -0.01 0.06 -0.15 -0.03 0.55 0.35 -0.04 0.20 -0.04 0.06 -0.14 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 Observações: ============ 1 - Os valores apresentados referem-se às reações nos apoios 2 - Esforços com valores característicos 3 - Forças em tf 4 - Momentos em tfm 5 - Coordenadas em cm 6 - Área em m2 7 - Sistema de coordenadas GLOBAL 8 - A força X positiva empurra o apoio da esquerda para a direita 9 - O momento X positivo gira o apoio em torno do eixo X no sentido horário 10 - A força Y positiva empurra em planta o apoio de baixo para cima 11 - O momento Y positivo gira o apoio em torno do eixo Y no sentido horário 12 - A força Z positiva empurra o apoio de cima para baixo 13 - O momento Z positivo gira o apoio em torno do eixo Z no sentido horário * - Força normal relativa ao caso 'Todas permanentes e acidentais dos pavimentos', demais casos na tabela 14 - CA é a cota de arrasamento/assentamento da fundação 15 - O peso próprio das fundações não está incluído no modelo ARRASAMENTO E PREPARO DA ESTACA ARMAÇÃO ESTACA ø30 (17x) ESCALA 1:25 0,00 TERRENO/PLATÔ (VER NOTA 10) SEÇÃO A-A POSIÇÃO PERFEITA NÍVEL DO TERRENO CORTE ESTACA 1 0,00 6 N1 2 1Ø E VAR Bloco 17x (ESCALA 1:25) 10 PROFUNDIDADE INDICADA NA LOCAÇÃO DAS ESTACAS 10 N2 50 PLANTA Ø30 ARMAÇÃO DAS ESTACAS 1 2 3 1 2 3 ØVAR B PROFUNDIDADE MÍNIMA 14 7 3 N3 C=641 378 378 493 493 R11 7 8 8 AÇO POS BIT QUANT COMPRIMENTO UNIT cm 10 N2 c20 C/6 6 N1 ø10.0 C=200 10 N2 ø6.3 C=97 200 370 370 115 115 TOTAL cm DETALHE TÍPICO COROAMENTO DAS ESTACAS A A 3 N1 (VER NOTA 12) 70 57 mm 7 N2 Ø 5 Blocos 17x 2500 2500 50A 60A 50A 1 2 3 10 5 10 3 14 3 245 641 247 735 8974 741 7 57 70 PILAR RELAÇÃO DO AÇO 7 N2 Ø 5 C/6 C=641 0,00 TOPO BLOCOCINTA 17xESTACA ø30 B UNIT (cm) C.TOTAL (cm) 20400 AÇO Q HBLOCO10 N DIAM 1 10.0 102 200 CA50 6.3 170 97 16490 2 VAR ARRASAMENTO CORTE A - A CORTE B - B "A" "A" CINTA RESUMO DE AÇO BLOCO COMPR PESO kgf 235 18 AÇO BIT RESUMO DO AÇO 5 m mm PESO (kg) C.TOTAL (m) AÇO DIAM LASTRO DE CONCRETO MAGRO 60A 50A Peso Total 60A = Peso Total 50A = 5 10 1525 30 CA50 6.3 10.0 165 204 40 235 kgf 251 kgf ESTACA ESCAVADA 126 55 7 N2 7 N2 60 C/6 C/6 PESO TOTAL CA50 166 PROFUNDIDADE MÍNIMA A 5 5 30 ØVAR A 63 63 95 B1 70/70 49 48 28 P2 14/30 B2 70/70 P1 14/30 V1 P2 14/30 7 V7 arrasamento, deve-se fazer a demolição desse trecho e recompô-lo até esta cota. P1 14/30 METODOLOGIA EXECUTIVA A A 14/50 3 N1 Ø 10 C=245 3 N3 Ø 10 C=247 3 m Estacas cujo topo resulte abaixo da cota de arrasamento prevista devem ser emendadas fazendo-se o transpasse da armadura. PERFURAÇÃO 1830 1830 20/40 3 m 99 A escavação é feita com trado curto acoplado a uma haste até a profundidade especificada em projeto, devendo-se confirmar as características do solo através da comparação com a sondagem mais próxima. 20/40 115 B4 70/70 O material utilizado na recomposição deve apresentar resistência não inferior a do concreto da estaca. 14/50 V2 L6 h=12 207 207 B3 70/70 P4 14/30 L5 h=12 A seção resultante da demolição do topo da estaca acima da cota de arrasamento deve ser plana e perpendicular ao eixo da estaca. COLOCAÇÃO DA ARMADURA 20/40 28 P3 14/30 28 V8 No caso das estacas não sujeitas a tração ou a flexão, a armadura é apenas de arranque sem função estrutural e as barras de aço podem ser posicionadas no concreto, uma a uma, sem estribos, imediatamente após a concretagem, deixando-se para fora a espera (arranque) prevista em projeto. V8 Na demolição pode-se utilizar ponteiro ou martelos leves, potencia menor que 1.000 w para seções de até 900 cm2. V3 V5 P3 14/30 20/40 B B 165 P4 14/30 14/50 3 m V6 QUALIDADE E DESEMPENHO DAS ESTACAS ESCAVADAS 14/50 No caso de estacas submetidas a esforços de tração, horizontais ou momentos, a armadura projetada deve ser colocada no furo da estaca antes da concretagem. 92 4 m 1623 1623 V4 V9 A seqüência executiva não permite a execução de estacas com espaçamento inferior a 3 diâmetros em intervalo inferior a 12 horas. Esta distancia se refere à estaca de maior diâmetro. B5 70/70 Para tensões médias atuantes de até 5 mpa o comprimento mínimo de armadura para as estacas escavadas é de 2,0 m. 14/30 P5 14/30 20/40 P5 14/30 Ao menos 1% das estacas, e no mínimo uma por obra, deve ser exposta abaixo da cota de arrasamento e, se possível, até o nível de água, para verificação da sua integridade e qualidade do fuste. CONCRETAGEM 3 m 127 A concretagem deve ser feita no mesmo dia da perfuração, através de um funil que tenha comprimento mínimo de 1,5 m. A finalidade deste funil é orientar o fluxo de concreto. 20/40 20/40 435 435 A 595 EXCENTRICIDADE DA LOCAÇÃO Para estacas escavadas de qualquer dimensão, é aceitável, sem qualquer correção adicional, um desvio entre o O concreto a ser utilizado deve satisfazer as seguintes exigências: 465 V7 · Consumo de cimento não inferior a 300 kg/m3. V14 14/50 VIGA INVERTIDA · Abatimento ou slump ente 8 e 12 cm para estacas não armadas. eixo da estaca e o ponto de aplicação da resultante das solicitações do pilar de 10% da menor dimensão da estaca. · Abatimento ou slump entre 12 e 14 cm para estacas armadas. B6 70/70 B7 70/70 DESAPRUMO DE ESTACAS 28 · Diâmetro máximo do agregado 19 mm - brita1. 28 14/40 L8 h=12 P6 14/30 V4 Não há necessidade de verificação de estabilidade e resistência, nem de medidas corretivas para desvio de execução, em relação ao projeto, menores que 1/100. V1 P6 14/30 14/50 P6 14/30 C C P7 14/30 P7 14/30 L1 h=12 1188 1188 6 m P7 14/30 14/40 6 m 14/40 A 180 180 B8 70/70 V11 L7 h=12 IMPORTANTE: FUNDAÇÃO DIMENSIONADA PELO MÉTODO DÉCOURT-QUARESMA,MEDIANTE A ANÁLISE DO SOLO E A NBR 6122 NOS SEUS ITENS: 3.9 4.7.1 5.5.1 5.6-TABELA 1 FATOR DE SEGURANÇA 1,6 5.6.1 PELA NBR 8681 TENDO COMO COMBINAÇÃO A CONSIDERAR OS ITENS 5.1.3.2 E 5.1.7.3 A ESTACA ESCAVADA ESTÁ NA NOTAÇÃO COM PROFUNDIDADE EXCEDENTE A CARACTERÍSTICA DESSE SISTEMA,ISSO SE DEU POR PRAXE DE RESPEITAR PELO MÉTODO A SINTONIA ENTRE O ATRITO LATERAL A RESISTÊNCIA DE PONTA E A RESISTIBILIDADE DO SOLO,NA PRÁTICA DEVERÁ SER CONSIDERADO O PONTO DE INSERÇÃO A RESISTÊNCIA DO MESMO E A IMPENETRABILIDADE,AS COMBINAÇÕES DE CÁLCULO E A BOA PRÁTICA DEVEM SER RESPEITADOS MEDIANTE A IMPREVISIBILIDADE DO USO DOS ESPAÇOS NOS NÍVEIS SUPERIORES E OS ITENS JÁ MENCIONADOS DA NBR 8681. 28 28 1008 1008 B9 70/70 V2 ≥ V3 V5 20/40 V12 V2 14/40 P8 14/30 P8 14/30 P8 14/30 14/50 14/50 D D P9 14/30 P9 14/30 14/50 V9 L5 h=12 ³ P9 14/30 123 6 m P8 14/30 6 m B10 70/70 3 6 m V3 P10 14/30 14/50 ≥ 304 304 P10 14/30 P10 14/30 P10 14/30 - “ 95 14/40 14/40 115 B11 70/70 ” - “ L2 h=12 B13 70/70 20/40 28 V9 L4 h=12 P11 14/30 V1 V2 28 B12 70/70 6 m P12 14/30 P11 14/30 P11 14/30 P12 14/30 P13 14/30 P12 14/30 E E P11 14/30 P13 14/30 L6 h=12 P12 14/30 P13 14/30 V4 87 14/40 6 m 704 704 6 m V4 304 304 A 20/40 14/50 14/50 14/20 14/50 14/50 B14 70/70 B15 70/70 L9 h=12 L3 h=12 P15 14/30 V13 P14 14/30 28 B B 28 V8 00 - EMISSÃO PRIMEIRA V11 V5 20/50 P14 14/30 P14 14/30 P15 14/30 F F REVISTO DATA DESCRITIVO 20/50 P15 14/30 401 401 FORMA DO RESERVATÓRIO 6 m 6 m 273 273 465 L1 h=12 B B B B B B B B L3 h=12 B17 70/70 B16 70/70 28 P16 14/30 128 28 P17 14/30 Mendes & Polin Projetos 128 V10 V6 14/50 14/50 P16 14/30 P16 14/30 P17 14/30 G G P17 14/30 16-99188 3900 CAU PJ53814-1 128 128 L4 h=12 6 m L2 h=12 6 m V10 V10 14/40 14/40 14/40 14/40 20/40 V6 V3 V1 V7 0 0 A A 0 0 A A FOLHA PROJETO/OBRA 500 RESIDÊNCIA UNIFAMILIAR LOCAÇÃO DE ESTACAS LOCAÇÃO DOS BLOCOS ,BALDRAMES E PILARES FORMA DO PRIMEIRO PAVIMENTO FORMA DA COBERTURA EST 01/07 PROPRIETÁRIO ISABEL LOCAL Ribeirão Preto- SP TOTAL DE FOLHAS: 07 ETAPA TIPOLOGIA PILAR NASCE PROJETO DE ESTRUTURA EXECUTIVO OBJETIVO PILAR PASSA LOCAÇÃO DAS ESTACAS E BLOCOS CONTROLE M.P_EST_CON_323/22 ESCALA arqto./eng.est -OSCAR EUSTÁCHIO - CAU - A39563-3 RRT- XXXXXXXXXXXXXXXXXXX PILAR ENCERRA ESC:1/100 DATA 12/12/22
