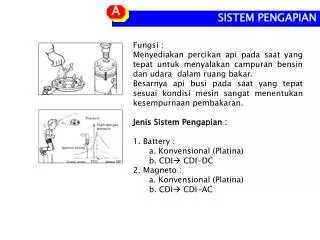

  1. A SISTEM PENGAPIAN • Fungsi : • Menyediakan percikan api pada saat yang tepat untuk menyalakan campuran bensin dan udara dalam ruang bakar. • Besarnya api busi pada saat yang tepat sesuai kondisi mesin sangat menentukan kesempurnaan pembakaran. • Jenis Sistem Pengapian : 1. Battery : a. Konvensional (Platina) b. CDI CDI-DC 2. Magneto : • a. Konvensional (Platina) • b. CDI CDI-AC

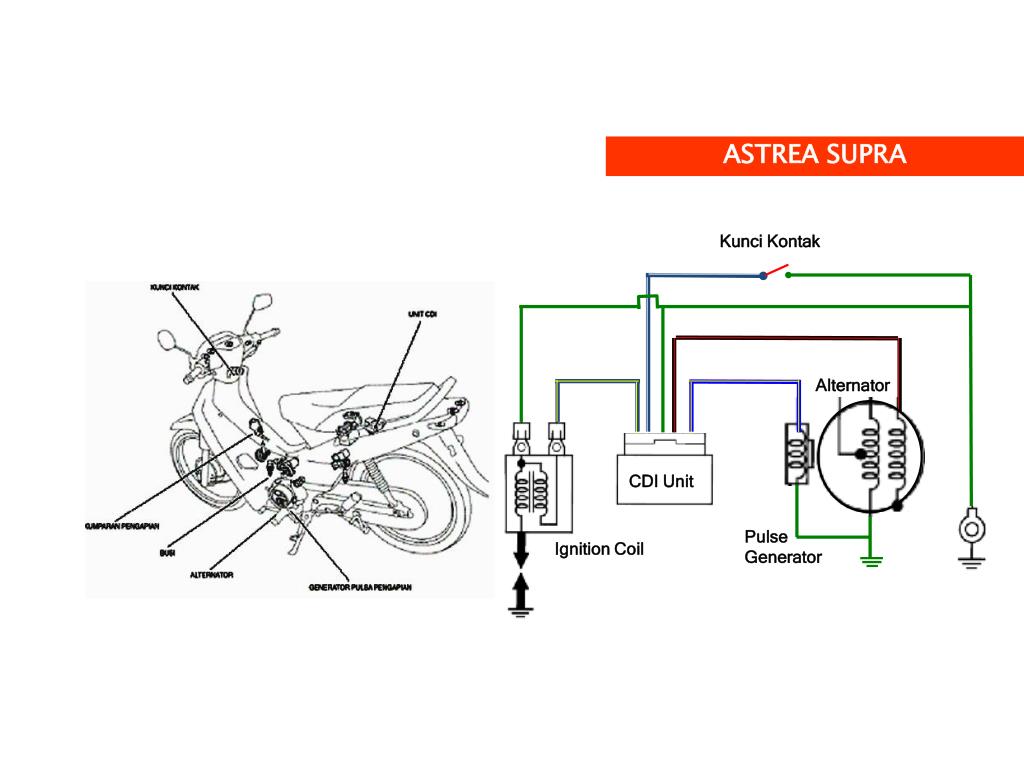

  2. ASTREA SUPRA Kunci Kontak Alternator CDI Unit Pulse Generator Ignition Coil

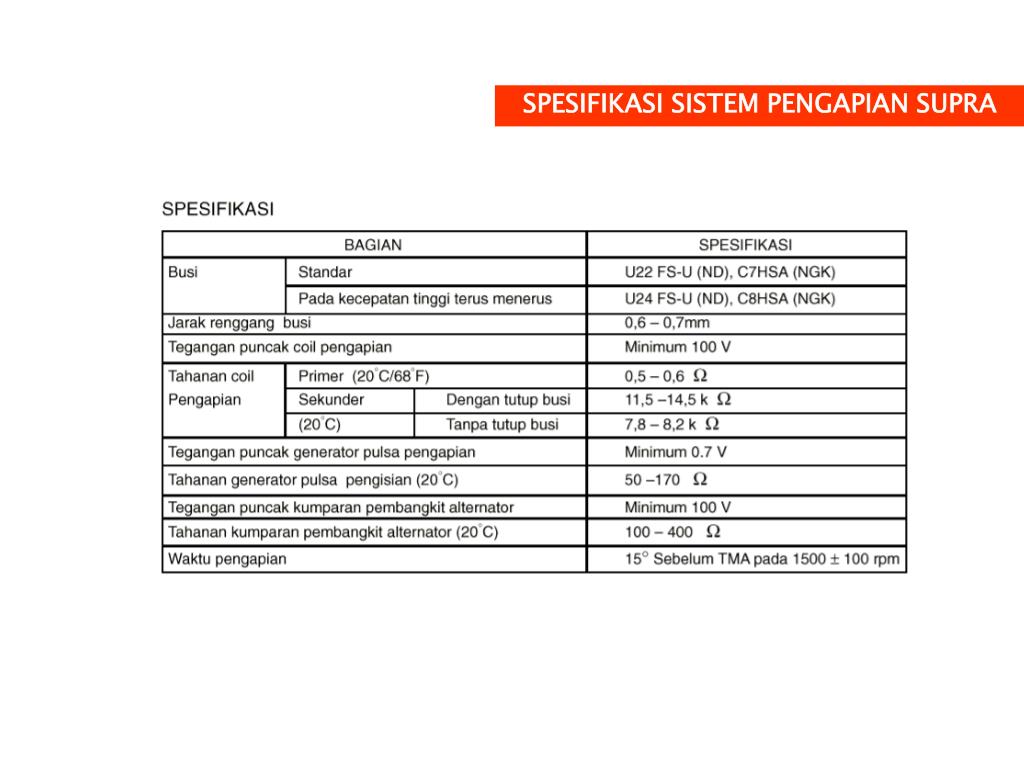

  3. SPESIFIKASI SISTEM PENGAPIAN SUPRA

  4. KARISMA

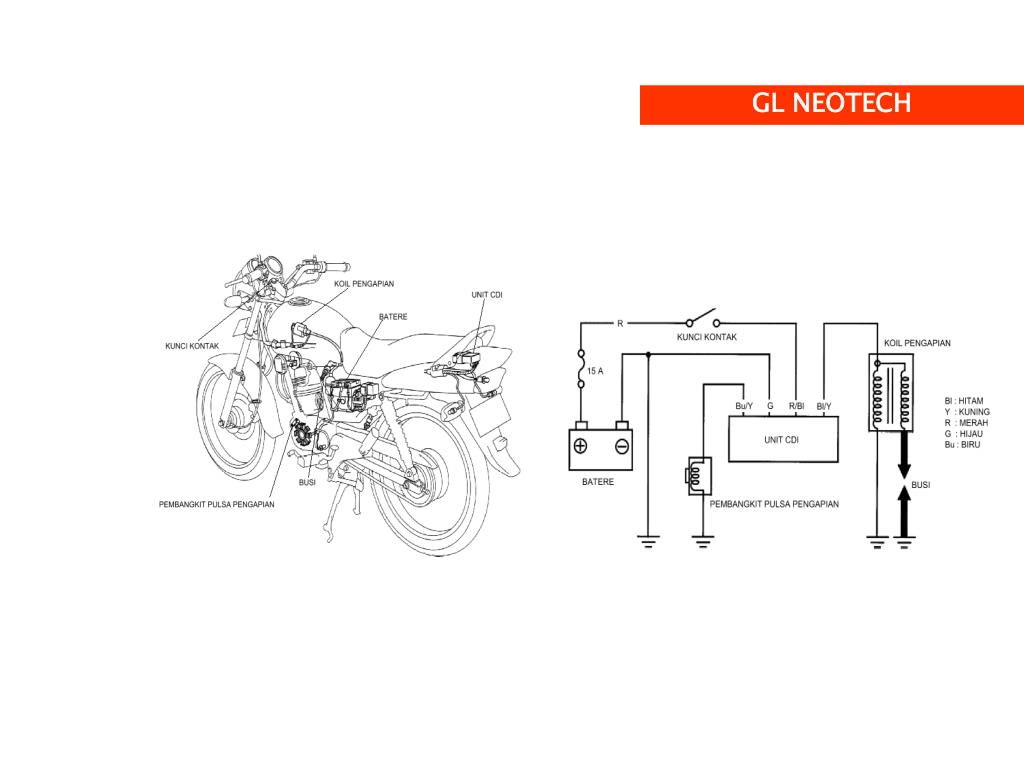

  5. GL NEOTECH

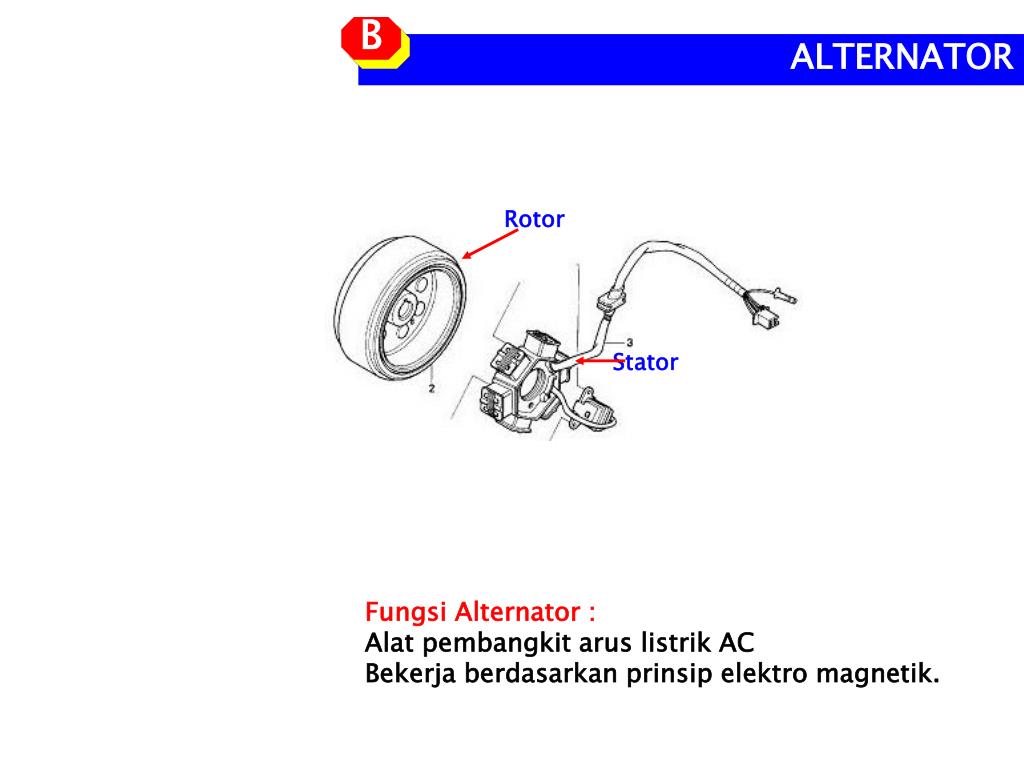

  6. Rotor Stator B ALTERNATOR Fungsi Alternator : Alat pembangkit arus listrik AC Bekerja berdasarkan prinsip elektro magnetik.

  7. Prinsip kerja : • Magnet yang melintasi kumparan, maka akan timbul garis gaya magnet di sekitar kumparan. • Saat magnet melintasi kumparan, maka garis gaya medan magnet di sekitar kumparan hilang. • Akibat berubah-ubahnya garis gaya medan magnet, maka akan dihasilkan tegangan induksi pada kumparan. • Besarnya induksi tergantung : • Kecepatan gerakan magnet • Besarnya medan magnet • Jumlah gulungan

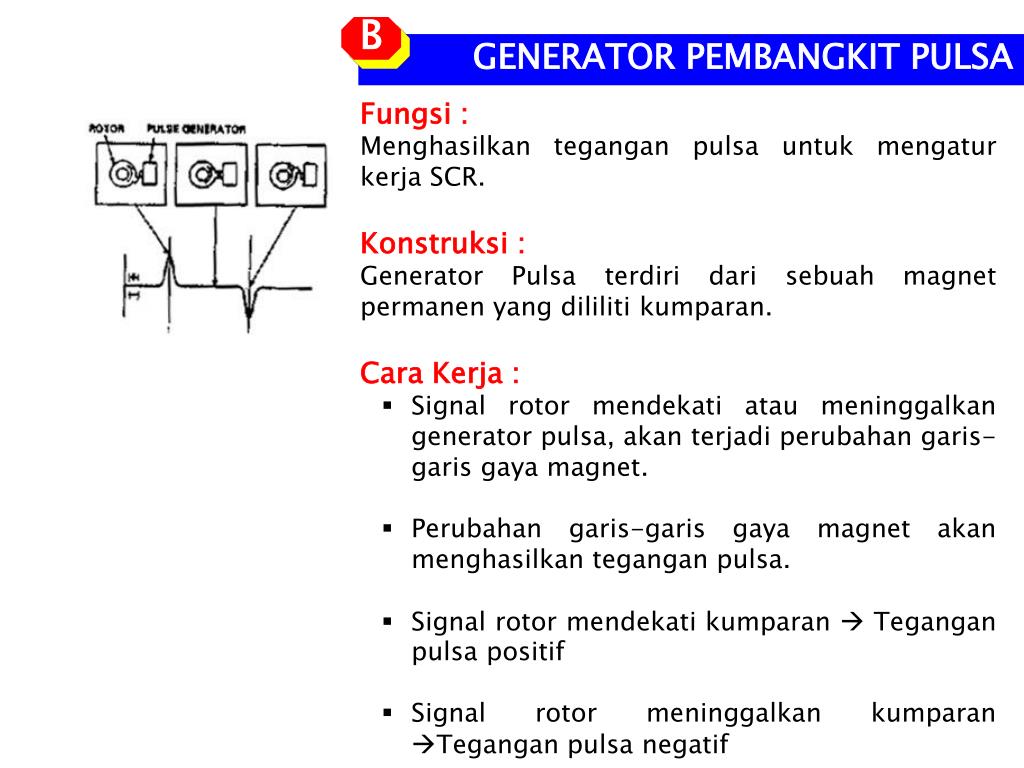

  8. B GENERATOR PEMBANGKIT PULSA • Fungsi : • Menghasilkan tegangan pulsa untuk mengatur kerja SCR. • Konstruksi : • Generator Pulsa terdiri dari sebuah magnet permanen yang dililiti kumparan. • Cara Kerja : • Signal rotor mendekati atau meninggalkan generator pulsa, akan terjadi perubahan garis-garis gaya magnet. • Perubahan garis-garis gaya magnet akan menghasilkan tegangan pulsa. • Signal rotor mendekati kumparan  Tegangan pulsa positif • Signal rotor meninggalkan kumparan Tegangan pulsa negatif

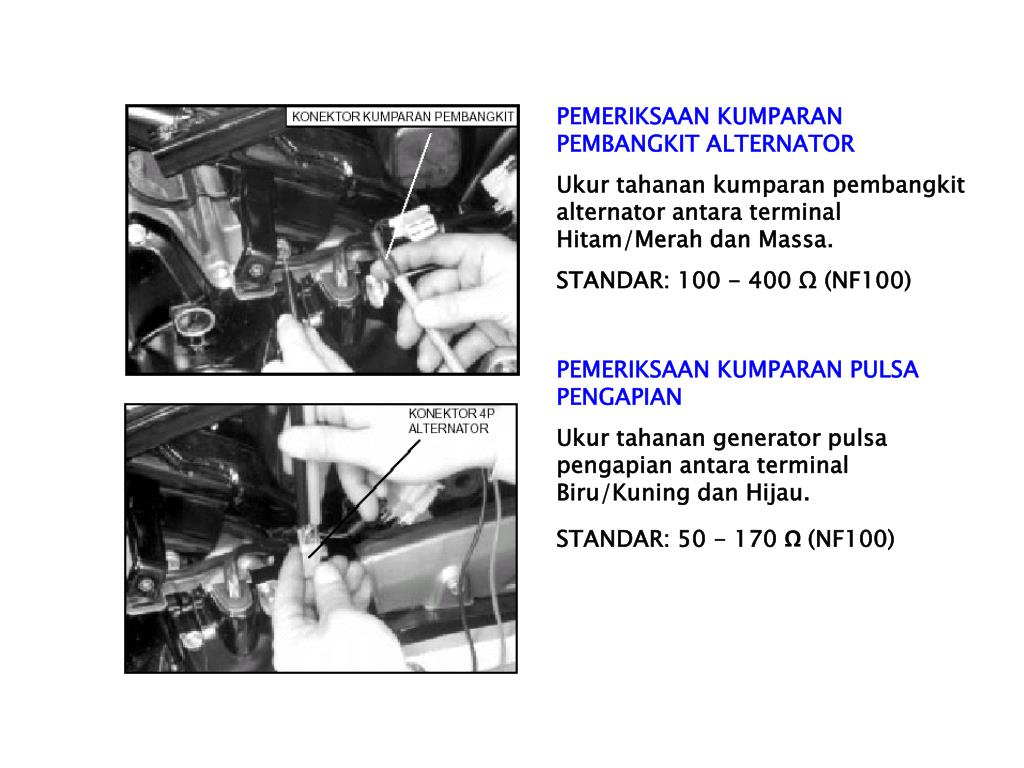

  9. PEMERIKSAAN KUMPARAN PEMBANGKIT ALTERNATOR Ukur tahanan kumparan pembangkit alternator antara terminal Hitam/Merah dan Massa. STANDAR: 100 - 400 Ω (NF100) PEMERIKSAAN KUMPARAN PULSA PENGAPIAN Ukur tahanan generator pulsa pengapian antara terminal Biru/Kuning dan Hijau. STANDAR: 50 - 170 Ω(NF100)

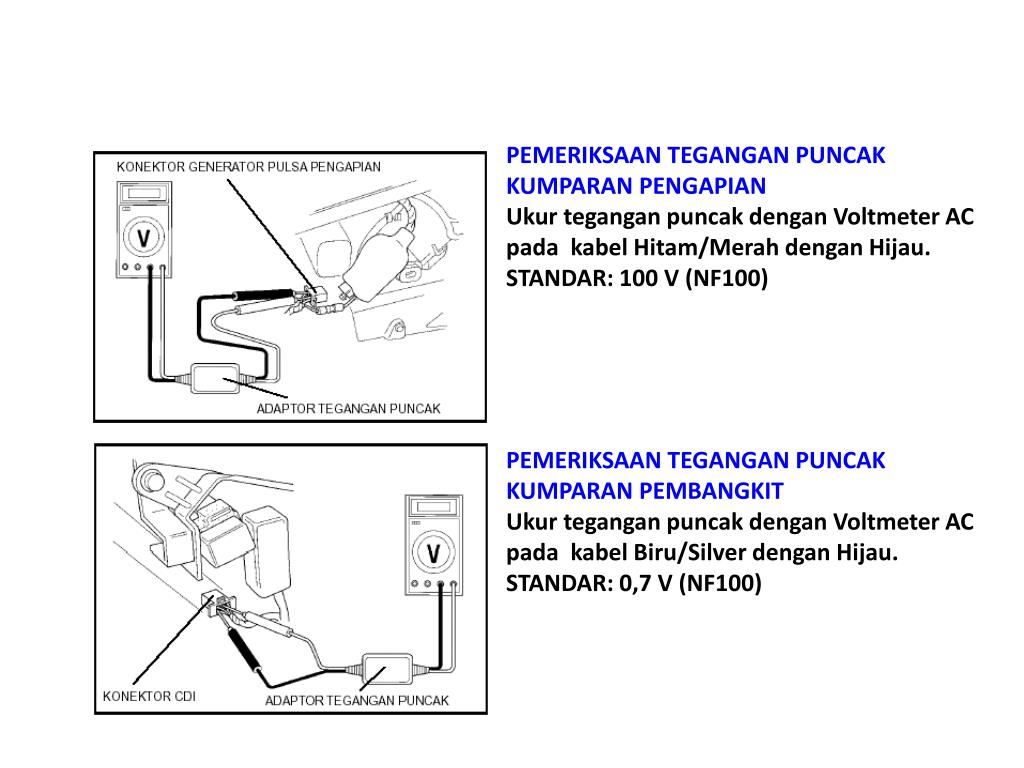

  10. PEMERIKSAAN TEGANGAN PUNCAK KUMPARAN PENGAPIAN Ukur tegangan puncak dengan Voltmeter AC pada kabel Hitam/Merah dengan Hijau. STANDAR: 100 V (NF100) PEMERIKSAAN TEGANGAN PUNCAK KUMPARAN PEMBANGKIT Ukur tegangan puncak dengan Voltmeter AC pada kabel Biru/Silver dengan Hijau. STANDAR: 0,7 V (NF100)

  11. PEMERIKSAAN STATOR * Data ukur berubah sesuai komponen dan alat ukur yang dipakai

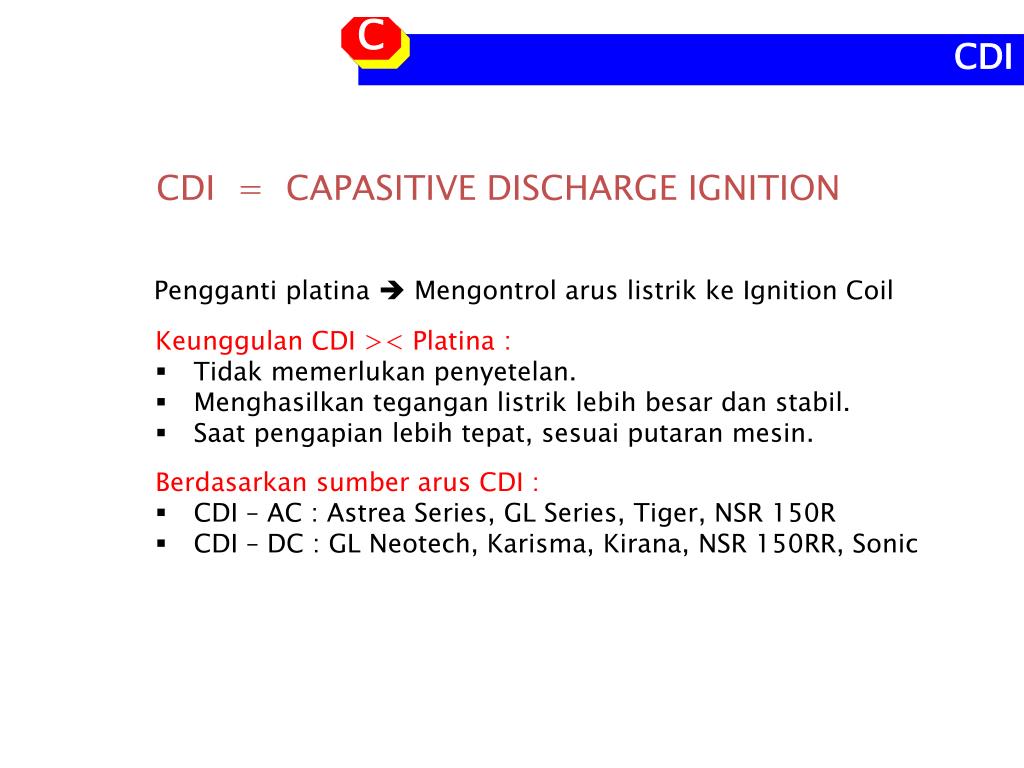

  12. C CDI CDI = CAPASITIVE DISCHARGE IGNITION Pengganti platina  Mengontrol arus listrik ke Ignition Coil • Keunggulan CDI >< Platina : • Tidak memerlukan penyetelan. • Menghasilkan tegangan listrik lebih besar dan stabil. • Saat pengapian lebih tepat, sesuai putaran mesin. • Berdasarkan sumber arus CDI : • CDI – AC : Astrea Series, GL Series, Tiger, NSR 150R • CDI – DC : GL Neotech, Karisma, Kirana, NSR 150RR, Sonic

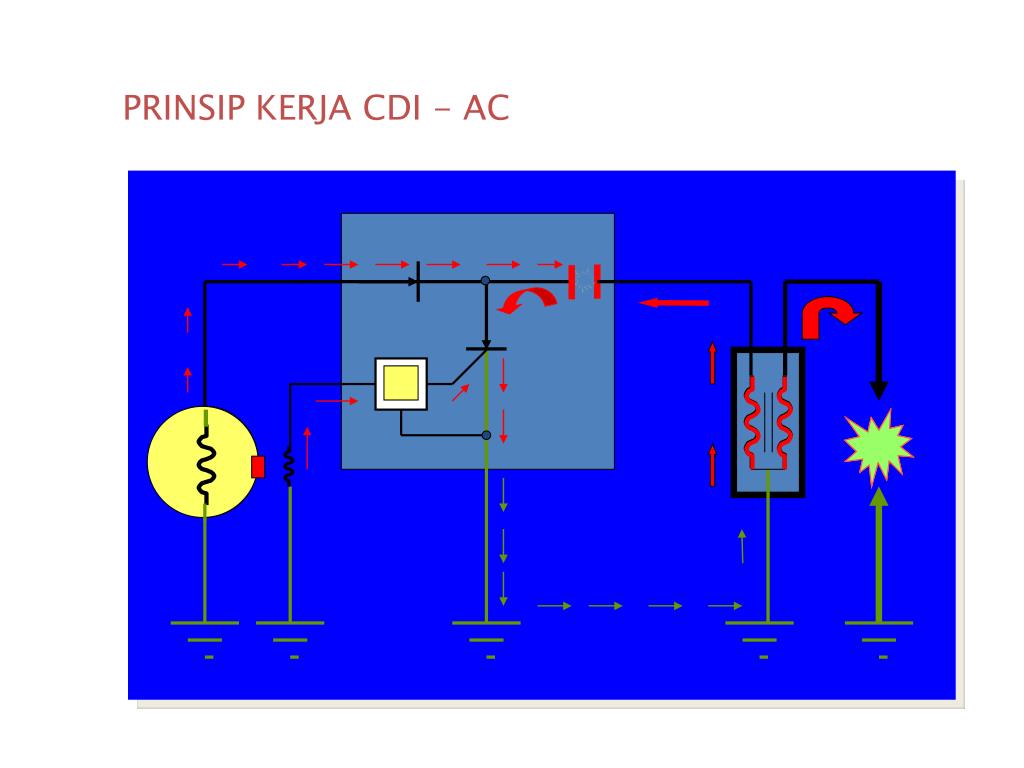

  13. PRINSIP KERJA CDI - AC

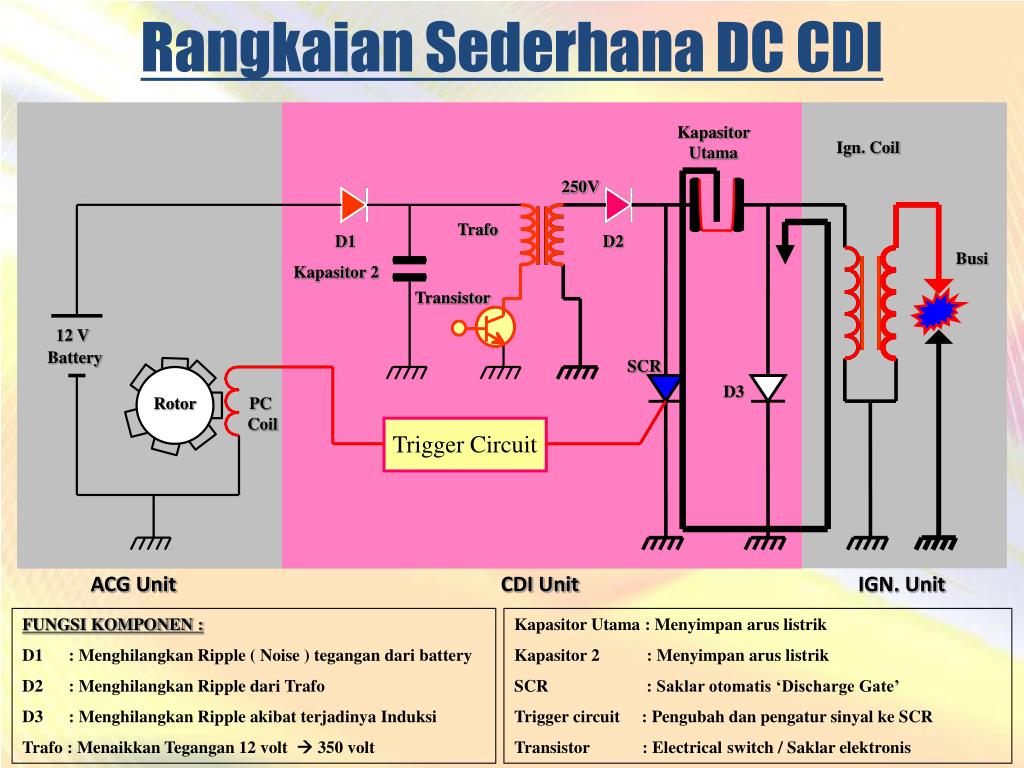

  14. Trigger Circuit Trigger Circuit Rangkaian Sederhana DC CDI Kapasitor Utama Ign. Coil 250V Trafo D1 D2 Busi Kapasitor 2 Transistor 12 V Battery SCR D3 Rotor PC Coil ACG Unit CDI Unit IGN. Unit FUNGSI KOMPONEN : D1 : Menghilangkan Ripple ( Noise ) tegangan dari battery D2 : Menghilangkan Ripple dari Trafo D3 : Menghilangkan Ripple akibat terjadinya Induksi Trafo : Menaikkan Tegangan 12 volt  350 volt Kapasitor Utama : Menyimpan arus listrik Kapasitor 2 : Menyimpan arus listrik SCR : Saklar otomatis ‘Discharge Gate’ Trigger circuit : Pengubah dan pengatur sinyal ke SCR Transistor : Electrical switch / Saklar elektronis

  15. PENGAJUAN WAKTU PENGAPIAN • Saat pengapian diatur oleh SCR yang akan bekerja berdasarkan tegangan pulsa pada kaki Gate • Pengajuan pengapian diatur oleh ignition timing circuit dengan mengatur tegangan pulsa ke kaki Gate SCR.

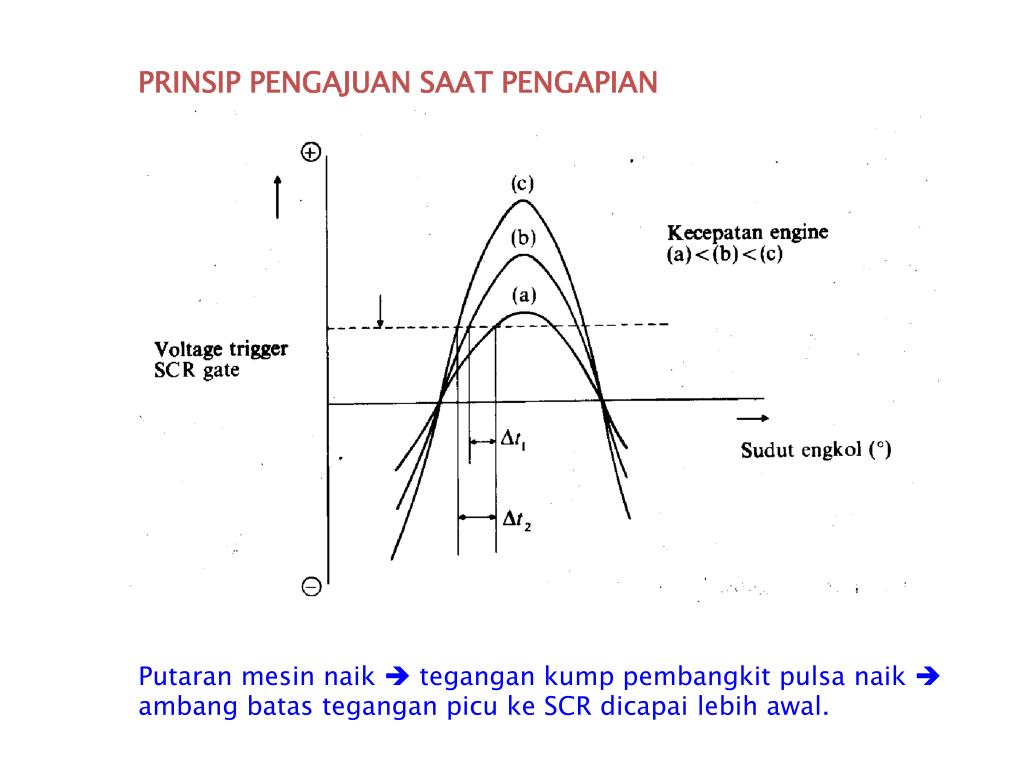

  16. PRINSIP PENGAJUAN SAAT PENGAPIAN Putaran mesin naik  tegangan kump pembangkit pulsa naik  ambang batas tegangan picu ke SCR dicapai lebih awal.

  17. PEMERIKSAAN WAKTU PENGAPIAN • Pemeriksaan waktu pengapian menggunakan timing light : • Idle Speed : garis F segaris tanda penyesuai. • Putaran mesin ditambah, garis F bergeser. • High Speed : garis F harus berada tepat di tengah dua garis tanda penyesuai.

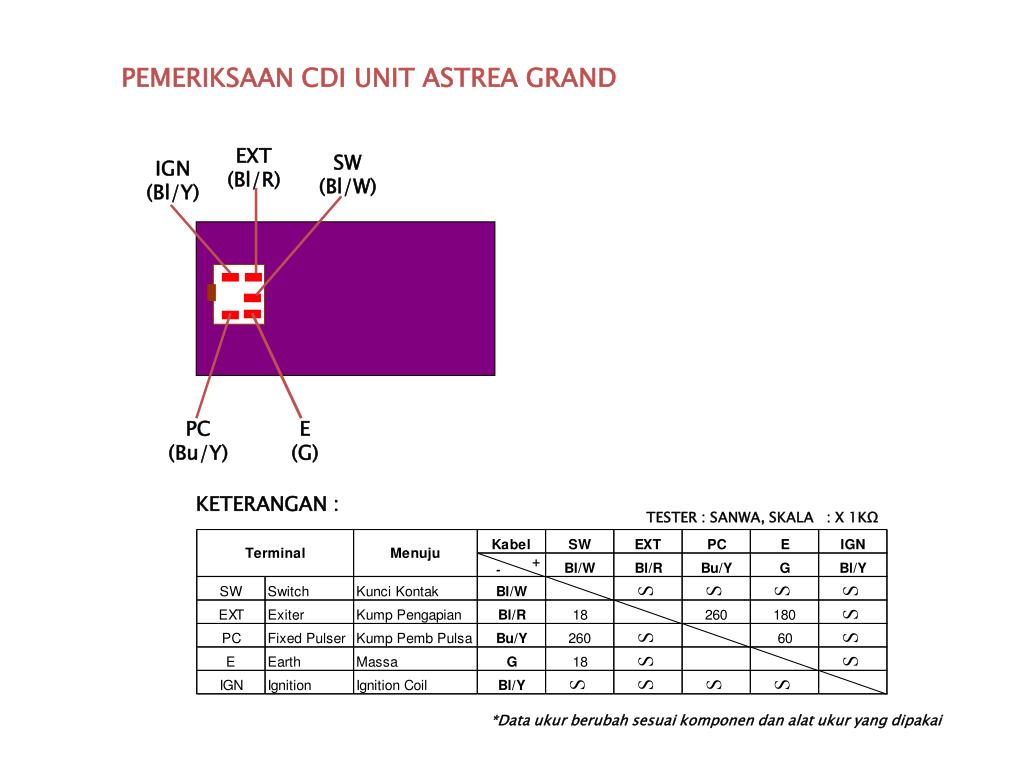

  18. PEMERIKSAAN CDI UNIT ASTREA GRAND EXT (Bl/R) SW (Bl/W) IGN (Bl/Y) PC (Bu/Y) E (G) KETERANGAN : TESTER : SANWA, SKALA : X 1KΩ *Data ukur berubah sesuai komponen dan alat ukur yang dipakai

  19. PEMERIKSAAN CDI UNIT ASTREA PRIMA/ STAR/ WIN EXT (Bl/R) SW (Bl/W) IGN (Bl/Y) PC (Bu/Y) E (G) KETERANGAN : TESTER : SANWA, SKALA : X 1KΩ *Data ukur berubah sesuai komponen dan alat ukur yang dipakai

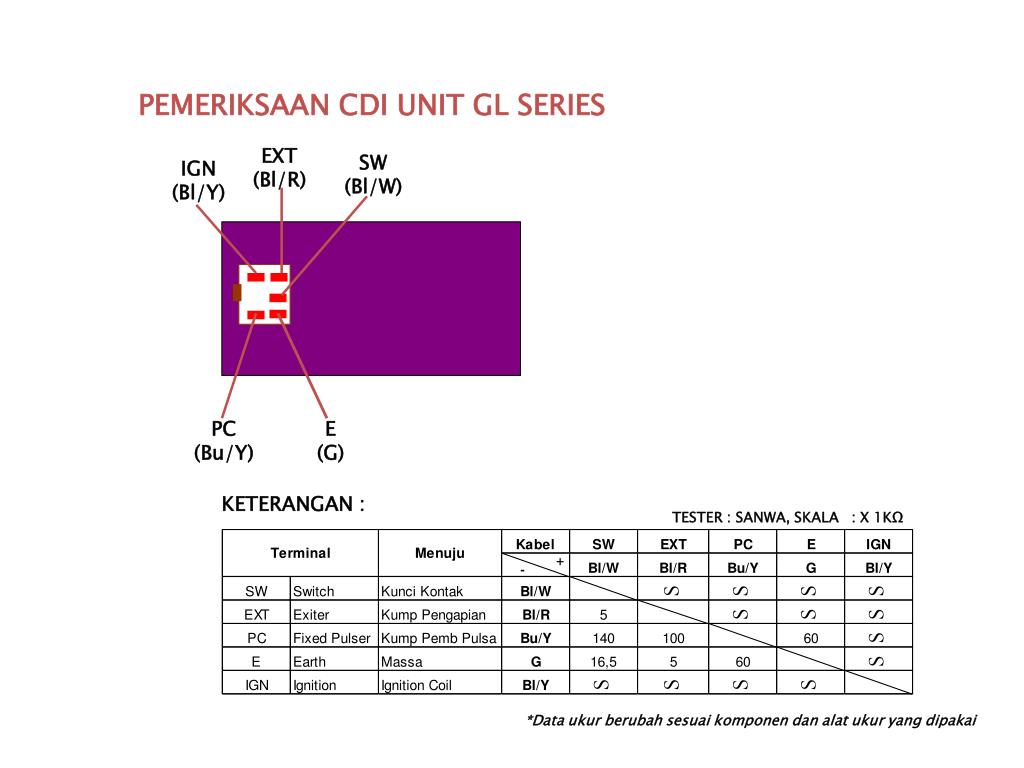

  20. PEMERIKSAAN CDI UNIT GL SERIES EXT (Bl/R) SW (Bl/W) IGN (Bl/Y) PC (Bu/Y) E (G) KETERANGAN : TESTER : SANWA, SKALA : X 1KΩ *Data ukur berubah sesuai komponen dan alat ukur yang dipakai

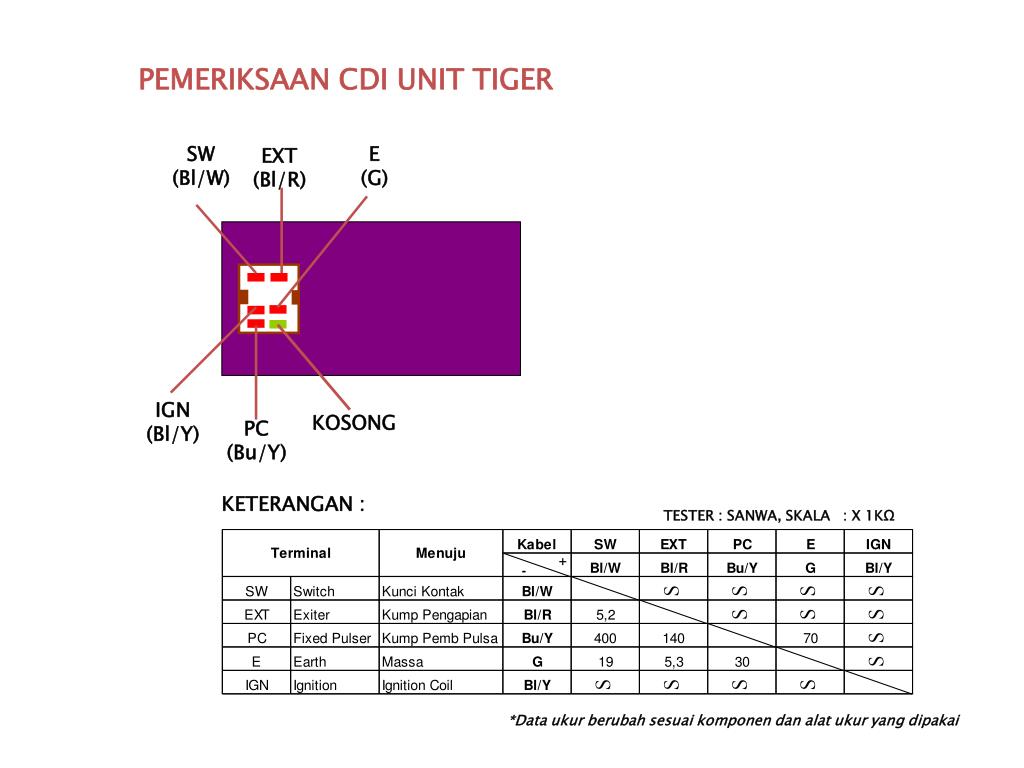

  21. PEMERIKSAAN CDI UNIT TIGER SW (Bl/W) E (G) EXT (Bl/R) IGN (Bl/Y) KOSONG PC (Bu/Y) KETERANGAN : TESTER : SANWA, SKALA : X 1KΩ *Data ukur berubah sesuai komponen dan alat ukur yang dipakai

  22. PEMERIKSAAN CDI UNIT NEOTECH SW (R/Bl) KOSONG KOSONG IGN (Bl/Y) E (G) PC (Bu/Y) KETERANGAN : TESTER : SANWA, SKALA : X 1KΩ *Data ukur berubah sesuai komponen dan alat ukur yang dipakai

  23. PEMERIKSAAN CDI UNIT NSR IGN (Bl/Y) CNL W/R EXT Bl/R E (G) PC (Bu/Y) SW (Bl/W) KETERANGAN : TESTER : SANWA, SKALA : X 1KΩ *Data ukur berubah sesuai komponen dan alat ukur yang dipakai

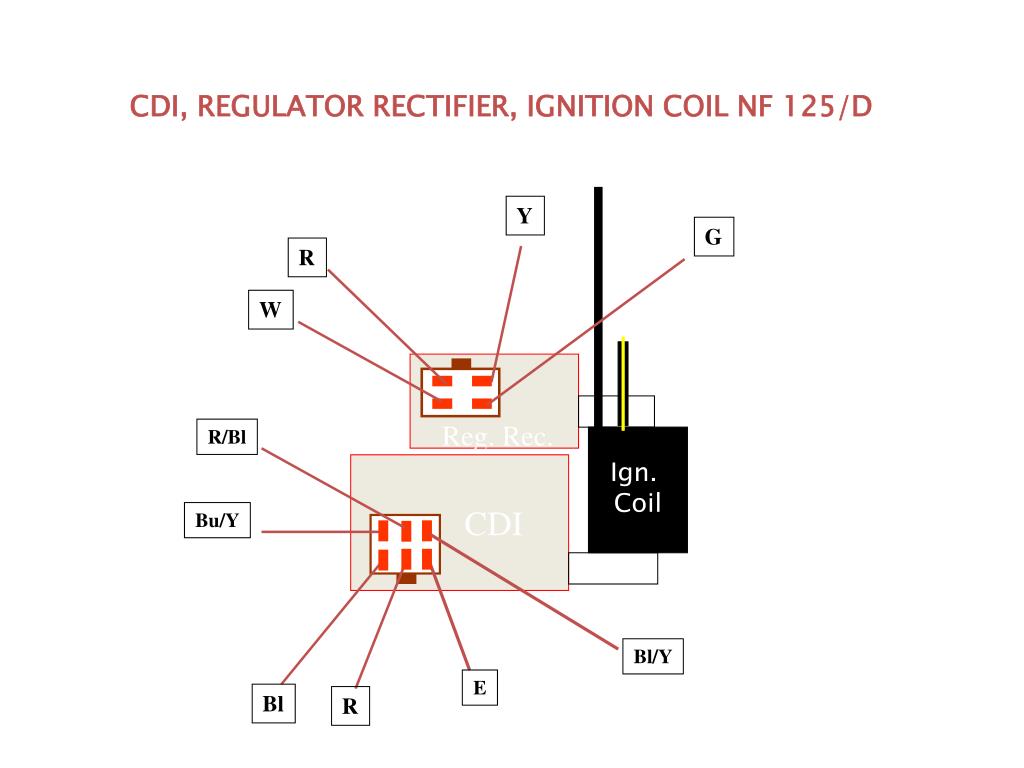

  24. CDI, REGULATOR RECTIFIER, IGNITION COIL NF 125/D Y G R W Reg. Rec. R/Bl Ign. Coil CDI Bu/Y Bl/Y E Bl R

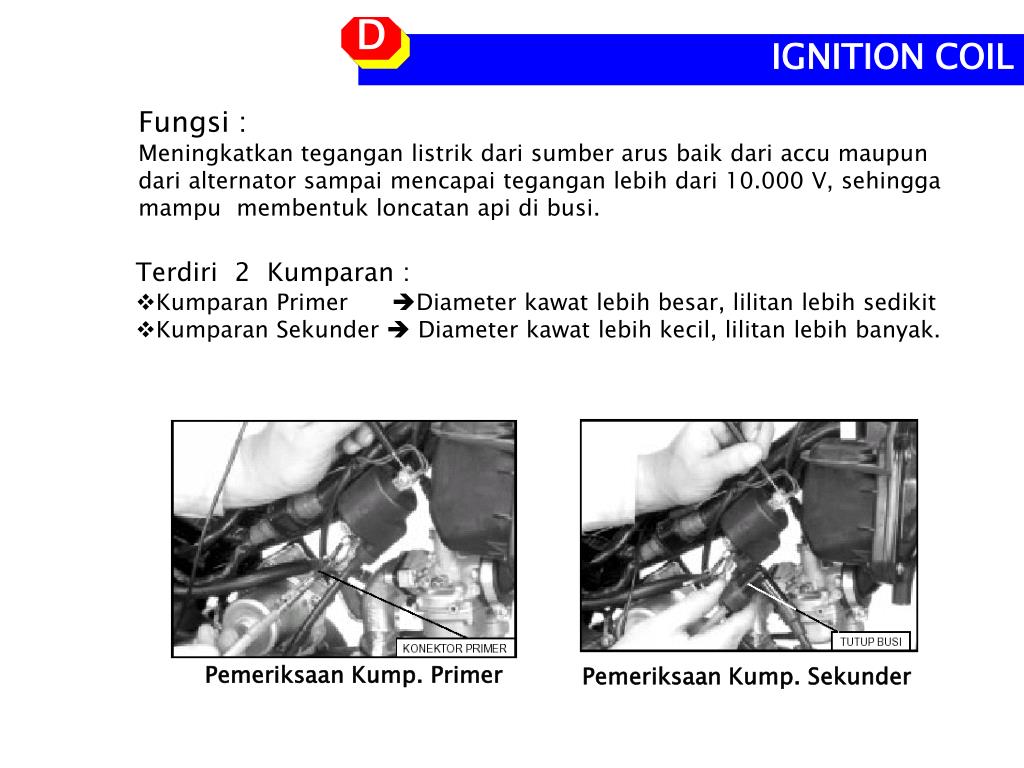

  25. D IGNITION COIL Fungsi : Meningkatkan tegangan listrik dari sumber arus baik dari accu maupun dari alternator sampai mencapai tegangan lebih dari 10.000 V, sehingga mampu membentuk loncatan api di busi. • Terdiri 2 Kumparan : • Kumparan Primer Diameter kawat lebih besar, lilitan lebih sedikit • Kumparan Sekunder  Diameter kawat lebih kecil, lilitan lebih banyak. Pemeriksaan Kump. Primer Pemeriksaan Kump. Sekunder

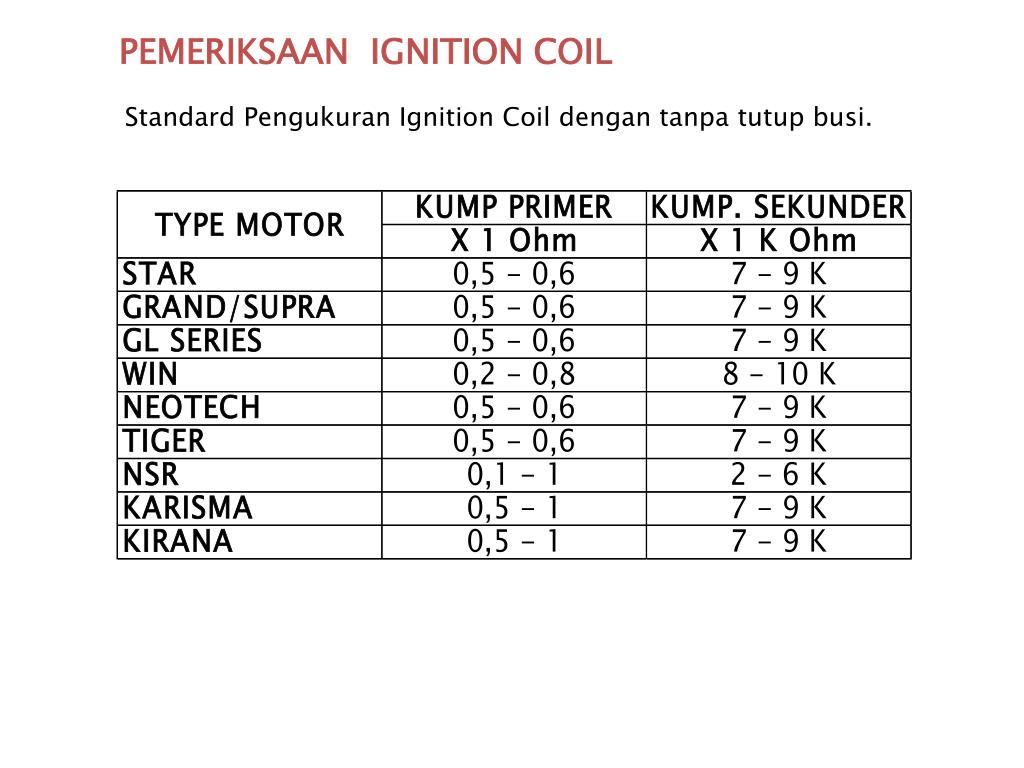

  26. PEMERIKSAAN IGNITION COIL Standard Pengukuran Ignition Coil dengan tanpa tutup busi.

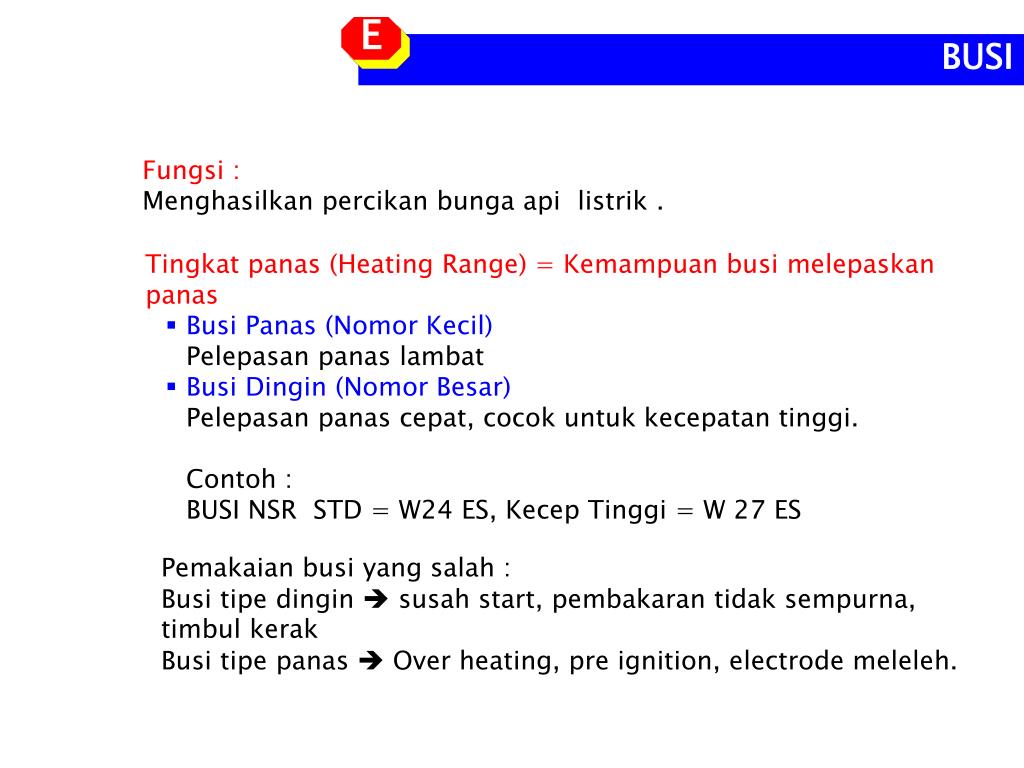

  27. E BUSI Fungsi : Menghasilkan percikan bunga api listrik . • Tingkat panas (Heating Range) = Kemampuan busi melepaskan panas • Busi Panas (Nomor Kecil) Pelepasan panas lambat • Busi Dingin (Nomor Besar) Pelepasan panas cepat, cocok untuk kecepatan tinggi. Contoh : BUSI NSR STD = W24 ES, Kecep Tinggi = W 27 ES Pemakaian busi yang salah : Busi tipe dingin  susah start, pembakaran tidak sempurna, timbul kerak Busi tipe panas  Over heating, pre ignition, electrode meleleh.

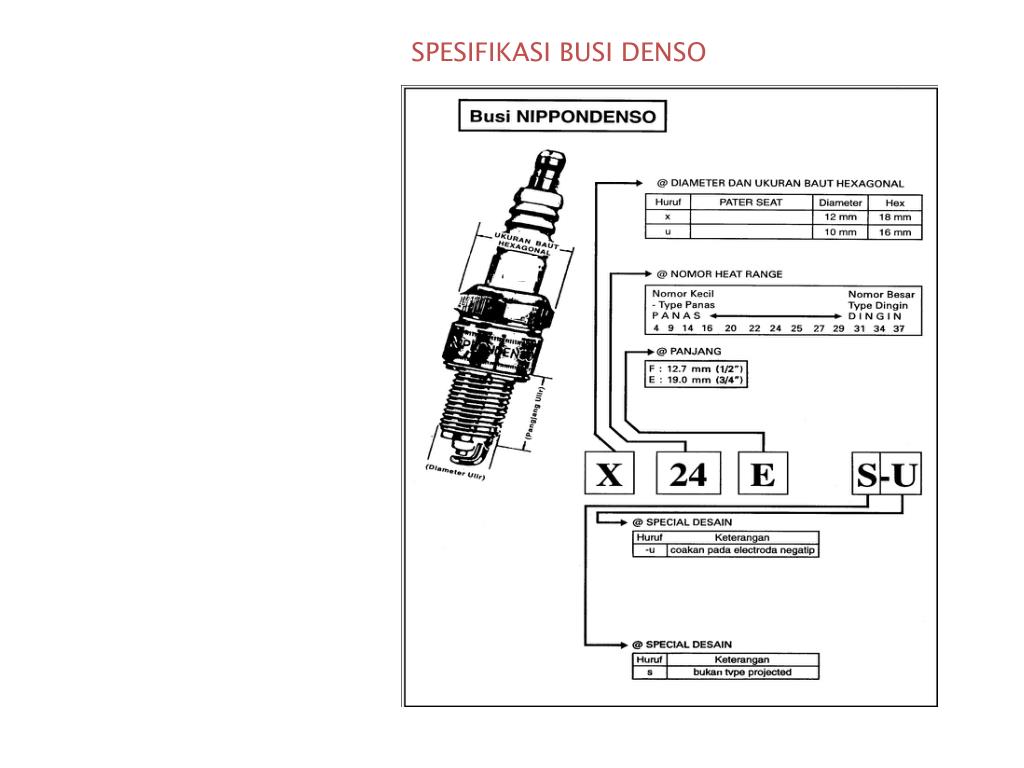

  28. SPESIFIKASI BUSI DENSO

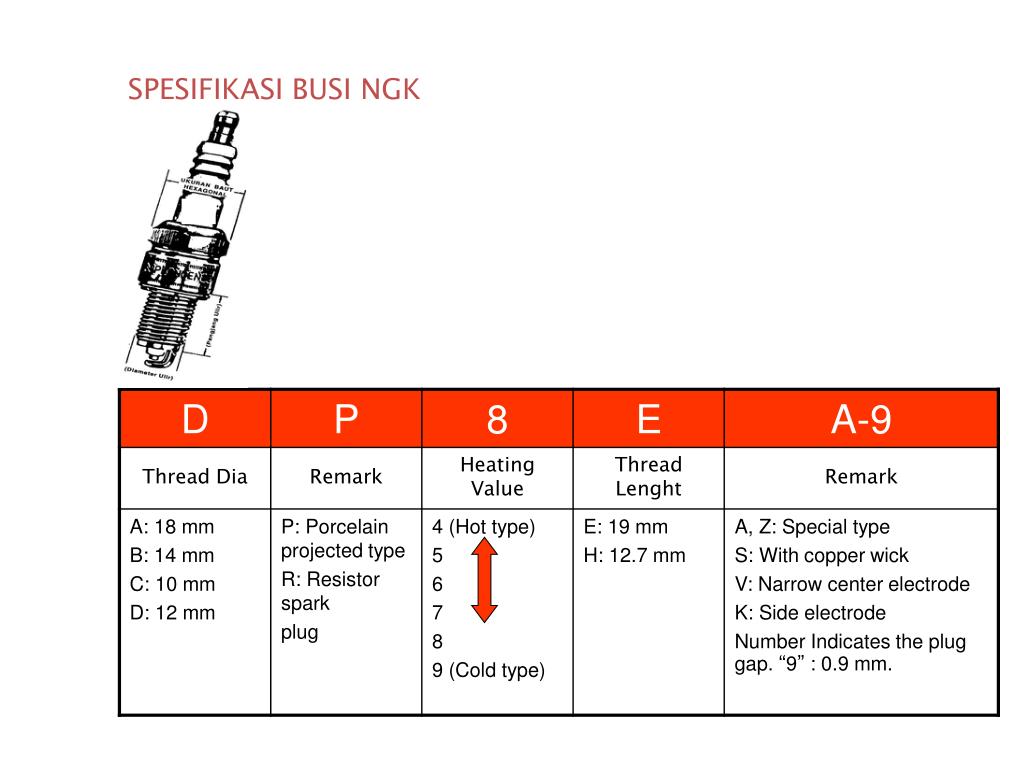

  29. SPESIFIKASI BUSI NGK

  30. PEMERIKSAAN LONCATAN API BUSI
