Lämpökuvaus

Lämpökuvaus. Lämpökuvaus on nopea tapa paljastaa kiinteistön rakenteiden lämpöteknisiä ongelmia rakenteita rikkomatta. Lämpökuvauksella saadaan nopeasti luotettavaa tietoa kiinteistön energian kulutukseen vaikuttavista lämpö- ja ilmavuodoista, jotka lisäävät energian kulutusta

willem
Download Presentation

Lämpökuvaus

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

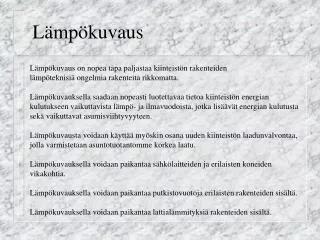

  1. Lämpökuvaus Lämpökuvaus on nopea tapa paljastaa kiinteistön rakenteiden lämpöteknisiä ongelmia rakenteita rikkomatta. Lämpökuvauksella saadaan nopeasti luotettavaa tietoa kiinteistön energian kulutukseen vaikuttavista lämpö- ja ilmavuodoista, jotka lisäävät energian kulutusta sekä vaikuttavat asumisviihtyvyyteen. Lämpökuvausta voidaan käyttää myöskin osana uuden kiinteistön laadunvalvontaa, jolla varmistetaan asuntotuotantomme korkea laatu. Lämpökuvauksella voidaan paikantaa sähkölaitteiden ja erilaisten koneiden vikakohtia. Lämpökuvauksella voidaan paikantaa putkistovuotoja erilaisten rakenteiden sisältä. Lämpökuvauksella voidaan paikantaa lattialämmityksiä rakenteiden sisältä.

  2. Lämpökamera kiinteistökuvauksessa Lämpökuvia kiinteistöjen yleisimmästä ongelmasta, joka aiheuttaa lattioiden pintalämpötilan laskua sekä vaikuttaa voimakkaasti asumisviihtyvyyteen. Rakenteiden liittymässä ilmavuoto. Lämpökuvia kiinteistön ulkoseinästä, molemmissa kuvissa lämpövuoto seinärakenteessa. Oikeanpuoleisessa lämpökuvassa näkyvillä myös nurkan ilmavirtauksesta johtuva lämpötilan aleneminen, nurkan osalta rakenne on kunnossa. Lämpökuvia kiinteistöjen yläpohjasta, molemmissa lämpökuvissa lämpövuoto yläpohjassa.

  3. Lämpökameran käyttö vuodon-paikannuksessa Lämpökuvassa vuotokohta, joka on kylmässä käyttövesiputkessa lattiarakenteen sisällä. Lämpökuvassa vuotokohta, joka on lämpimässä käyttövesiputkessa lattiarakenteen sisällä. Lämpökuvassa vuotokohta, joka on lämmitysjärjestelmän putkistossa seinärakenteen sisällä.

  4. Lämpökameran käyttö lattia-lämmityksen paikannuksessa Lämpökuvassa sähköinen lattialämmityskaapeli pesuhuoneen lattiarakenteen sisällä. Lämpökuvassa muoviputkella tehty lattialämmitys, putkisto pesuhuoneen lattiarakenteen sisällä.

  5. Lämpökameran käyttö sähkölaitteiden kuvauksessa Lämpökuva sähkölaitteen alapuolen johdinliitoksesta, liitoksessa huono kontakti. Huonon kontaktin vaikutuksesta liitos lämpenee voimakkaasti. Lämpökuva ryhmäkeskuksesta, yhden sulakkeen kuormitus liian suuri. Kuormituksen seurauksena sulake lämpenee ja palaa.
