工业余（废）热利用方案 皆爱西（上海）节能环保工程有限公司 JAC(Shanghai) Energy & Environment Engineering LLC

1. 工业余（废）热利用方案 皆爱西（上海）节能环保工程有限公司 JAC(Shanghai) Energy & Environment Engineering LLC

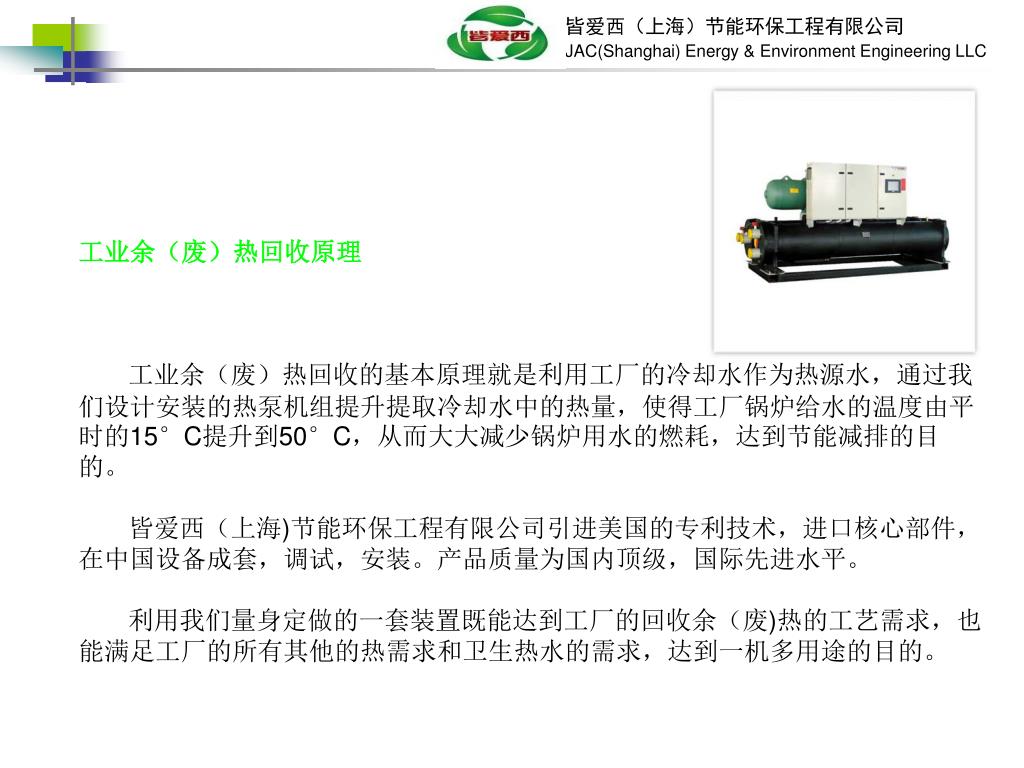

2. 工业余（废）热回收原理 工业余（废）热回收的基本原理就是利用工厂的冷却水作为热源水，通过我们设计安装的热泵机组提升提取冷却水中的热量，使得工厂锅炉给水的温度由平时的15°C提升到50°C，从而大大减少锅炉用水的燃耗，达到节能减排的目的。 皆爱西（上海)节能环保工程有限公司引进美国的专利技术，进口核心部件，在中国设备成套，调试，安装。产品质量为国内顶级，国际先进水平。 利用我们量身定做的一套装置既能达到工厂的回收余（废)热的工艺需求，也能满足工厂的所有其他的热需求和卫生热水的需求，达到一机多用途的目的。 冬季 可提升节能效果30%以上

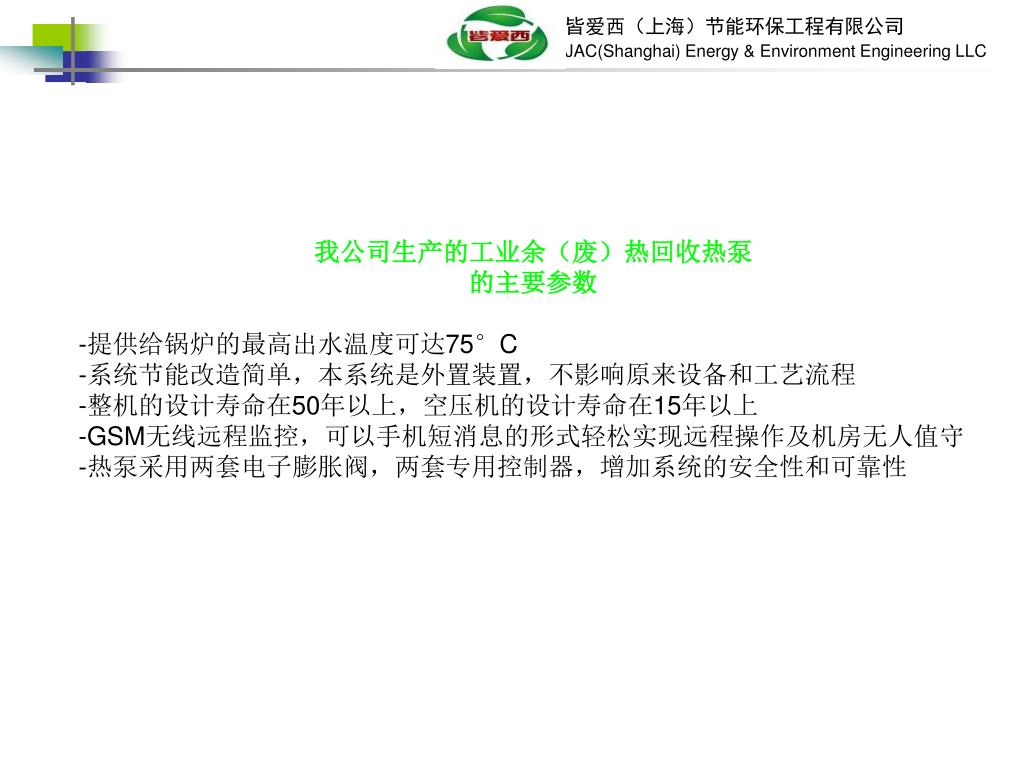

3. 我公司生产的工业余（废）热回收热泵 的主要参数 -提供给锅炉的最高出水温度可达75°C -系统节能改造简单，本系统是外置装置，不影响原来设备和工艺流程 -整机的设计寿命在50年以上，空压机的设计寿命在15年以上 -GSM无线远程监控，可以手机短消息的形式轻松实现远程操作及机房无人值守 -热泵采用两套电子膨胀阀，两套专用控制器，增加系统的安全性和可靠性 冬季 可提升节能效果30%以上

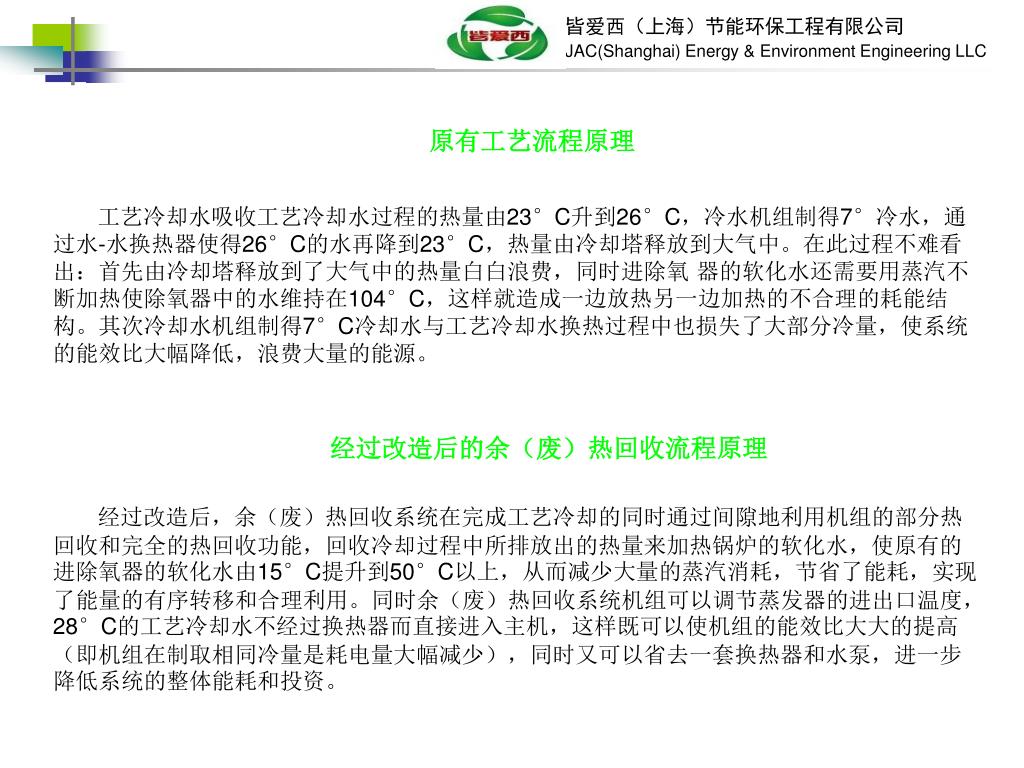

4. 原有工艺流程原理 工艺冷却水吸收工艺冷却水过程的热量由23°C升到26°C，冷水机组制得7°冷水，通过水-水换热器使得26°C的水再降到23°C，热量由冷却塔释放到大气中。在此过程不难看出：首先由冷却塔释放到了大气中的热量白白浪费，同时进除氧 器的软化水还需要用蒸汽不断加热使除氧器中的水维持在104°C，这样就造成一边放热另一边加热的不合理的耗能结构。其次冷却水机组制得7°C冷却水与工艺冷却水换热过程中也损失了大部分冷量，使系统的能效比大幅降低，浪费大量的能源。 经过改造后的余（废）热回收流程原理 经过改造后，余（废）热回收系统在完成工艺冷却的同时通过间隙地利用机组的部分热回收和完全的热回收功能，回收冷却过程中所排放出的热量来加热锅炉的软化水，使原有的进除氧器的软化水由15°C提升到50°C以上，从而减少大量的蒸汽消耗，节省了能耗，实现了能量的有序转移和合理利用。同时余（废）热回收系统机组可以调节蒸发器的进出口温度，28°C的工艺冷却水不经过换热器而直接进入主机，这样既可以使机组的能效比大大的提高（即机组在制取相同冷量是耗电量大幅减少），同时又可以省去一套换热器和水泵，进一步降低系统的整体能耗和投资。 冬季 可提升节能效果40%以上

5. 工业热泵余（废）热回收工艺流程 冬季 可提升节能效果40%以上

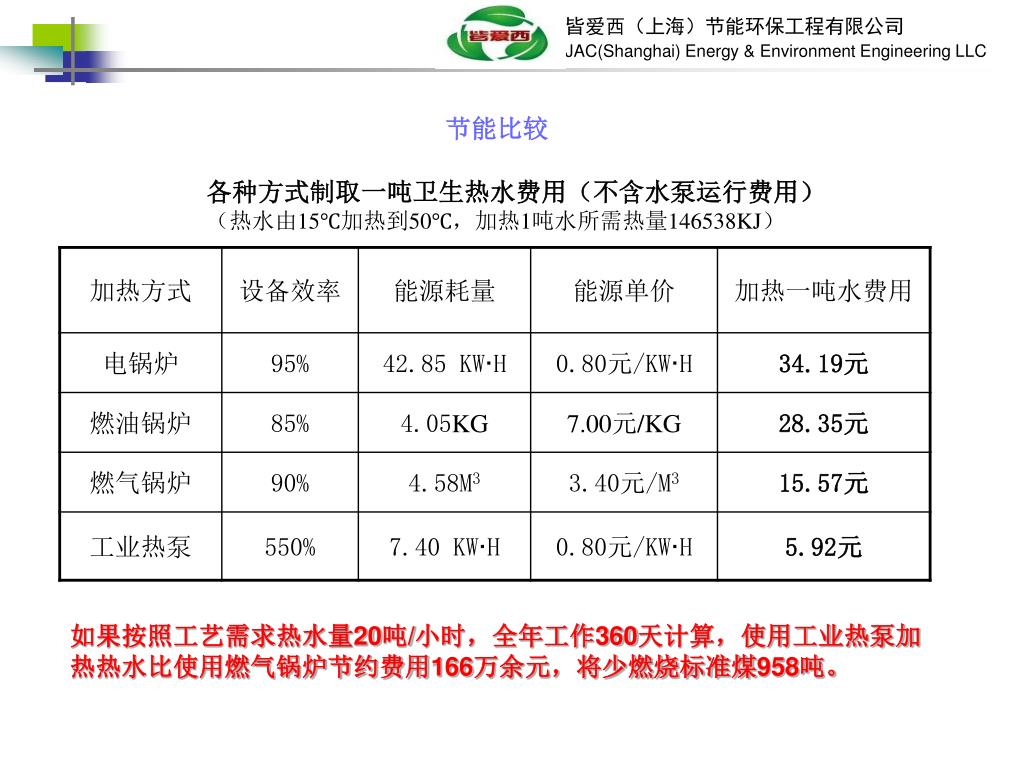

6. 节能比较 各种方式制取一吨卫生热水费用（不含水泵运行费用） （热水由15℃加热到50℃，加热1吨水所需热量146538KJ） 如果按照工艺需求热水量20吨/小时，全年工作360天计算，使用工业热泵加热热水比使用燃气锅炉节约费用166万余元，将少燃烧标准煤958吨。 冬季 可提升节能效果40%以上

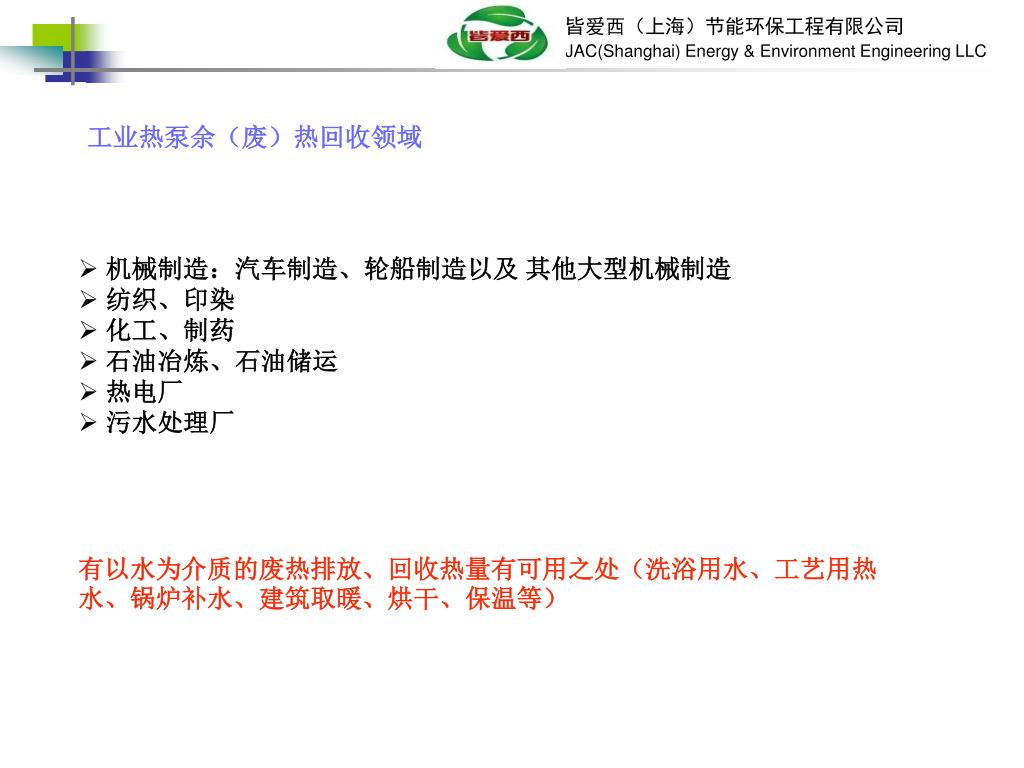

7. 工业热泵余（废）热回收领域 • 机械制造：汽车制造、轮船制造以及 其他大型机械制造 • 纺织、印染 • 化工、制药 • 石油冶炼、石油储运 • 热电厂 • 污水处理厂 有以水为介质的废热排放、回收热量有可用之处（洗浴用水、工艺用热水、锅炉补水、建筑取暖、烘干、保温等） 冬季 可提升节能效果40%以上

8. 螺杆式空压机 蓄热水箱 工业热泵 洗浴用热水 工艺用热水 锅炉补水 厂区供暖 余热回收系统流程 冬季 可提升节能效果40%以上

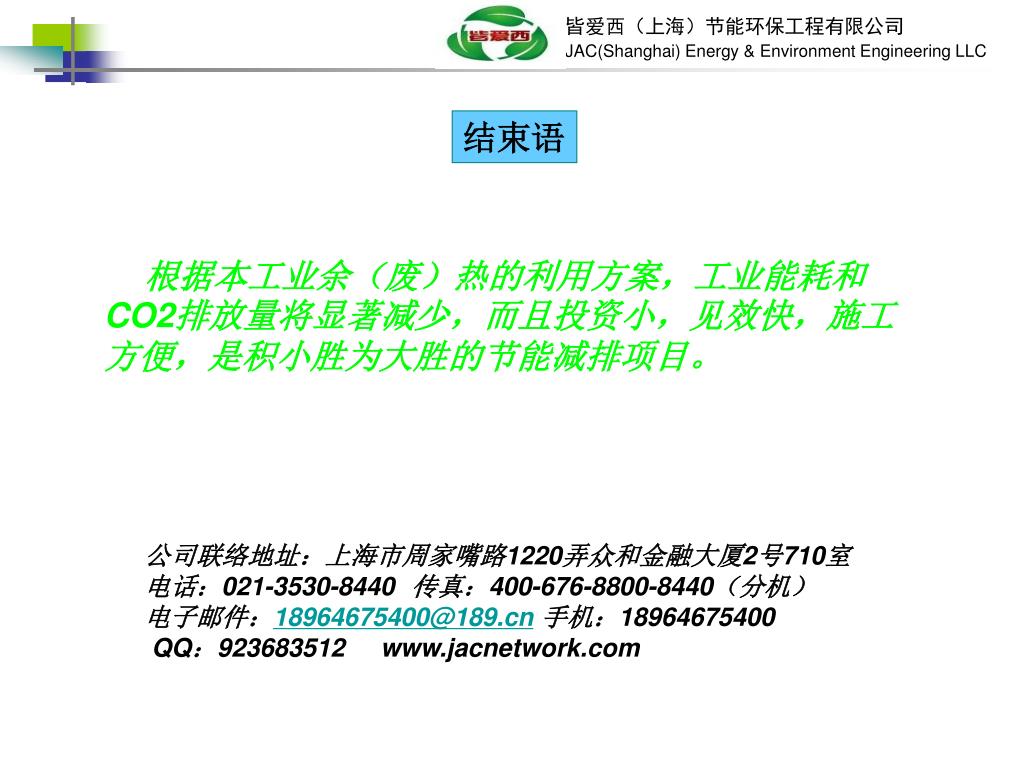

9. 结束语 根据本工业余（废）热的利用方案，工业能耗和CO2排放量将显著减少，而且投资小，见效快，施工方便，是积小胜为大胜的节能减排项目。 公司联络地址：上海市周家嘴路1220弄众和金融大厦2号710室 电话：021-3530-8440 传真：400-676-8800-8440（分机） 电子邮件：18964675400@189.cn手机：18964675400 QQ：923683512 www.jacnetwork.com 冬季 可提升节能效果40%以上
