  1. XXXXX XXXXX 求补指令

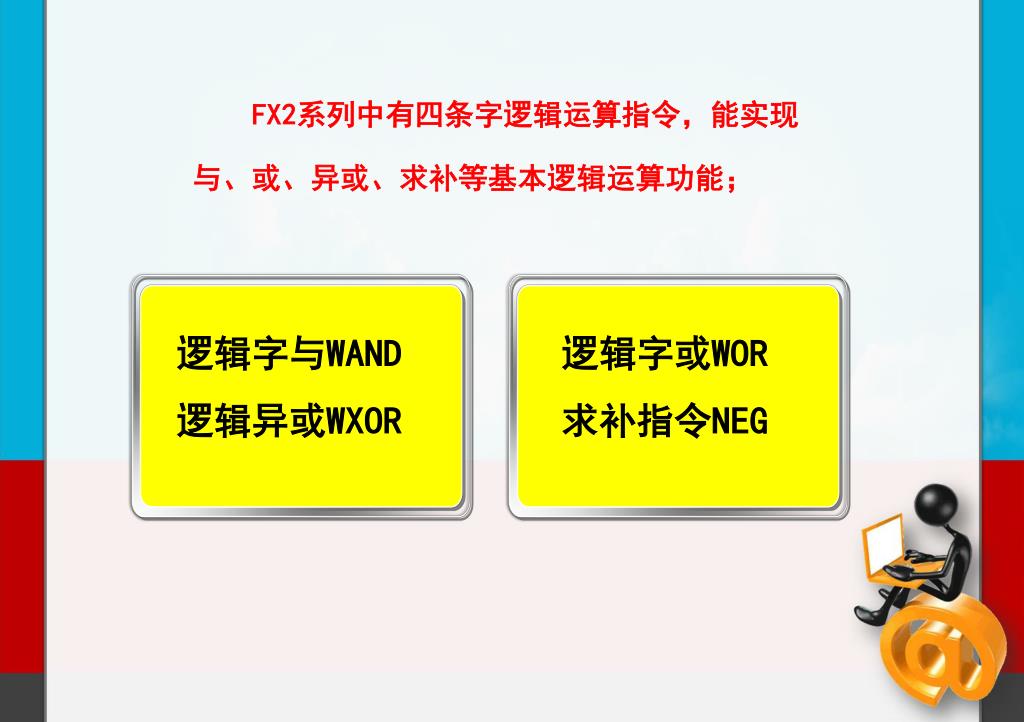

  2. 逻辑字与WAND 逻辑异或WXOR 逻辑字或WOR 求补指令NEG FX2系列中有四条字逻辑运算指令，能实现与、或、异或、求补等基本逻辑运算功能；

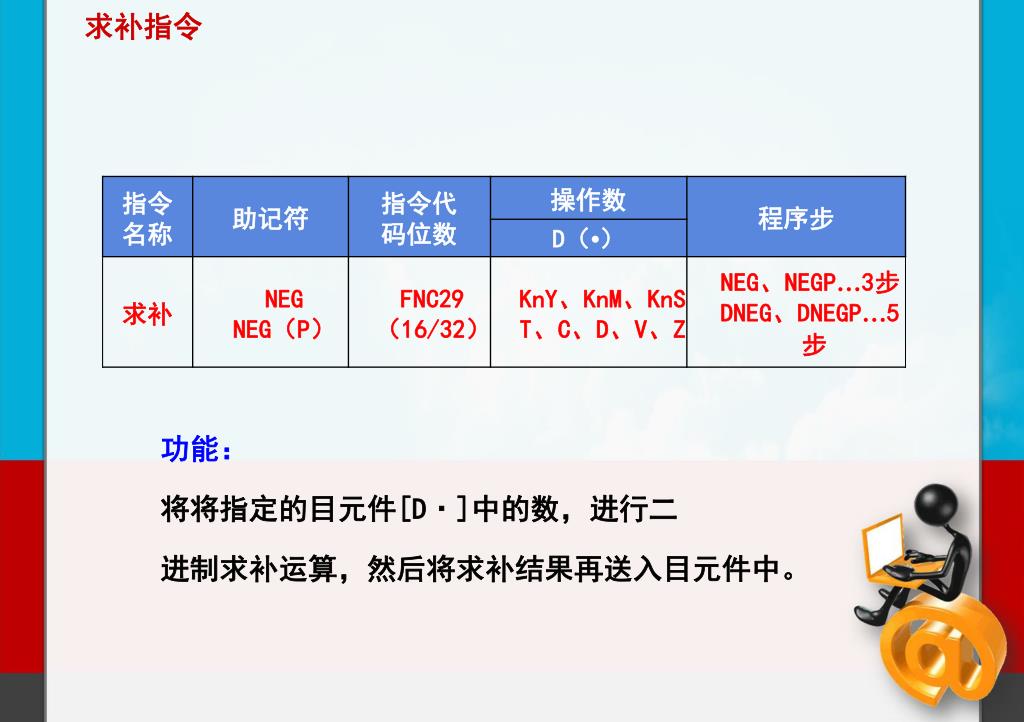

  3. 求补指令 功能： 将将指定的目元件[D·]中的数，进行二 进制求补运算，然后将求补结果再送入目元件中。

  4. （一）指令格式 （1） [D·]为存放求补结果的目标组件； （2)目标操作数可取KnY、KnM、KnS、T、C、 D、V和Z； 1、指令编号及助记符 求补指令FNC29 NEG [D·]其中：

  5. （二）指令用法 NEG指令功能是将指定的目标软组件 [D·]的内容中的各位先取反（0→1，1→0），然后再加1，将其结果送入原先的目标软组件中；

  6. 如果X010接通，执行求补运算，即将D10中的二进 制数，进行“连同符号位求反加1”，再将求补结果送 入D10中求补示意如图7.58。设D10＝H000C，求补就要 对它进行“连同符号位求反加1”，最高位的符号位也 得参加“求反加1”，求补结果为HFFF4再存入D10中。 【例4】如图7.57所示，求补指令应用举例 图7.57 求补指令应用

  7. 求补同求补码是不同的，求补码的规则是： “符号位不变，数值位求反加1”， 图7.58 求补指令示意图

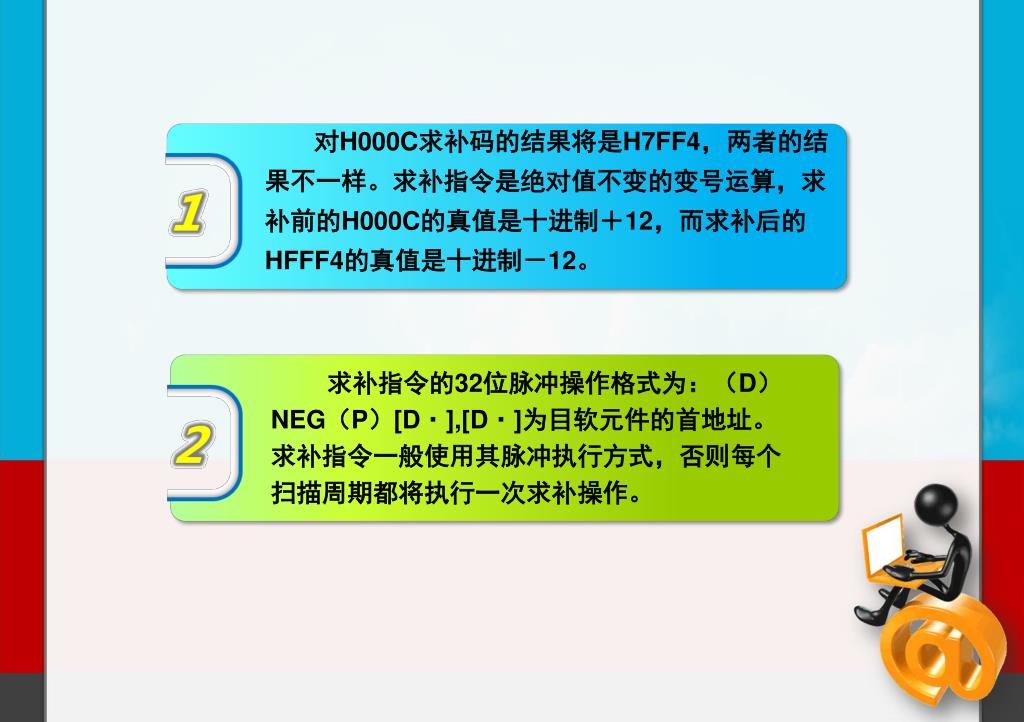

  8. 对H000C求补码的结果将是H7FF4，两者的结 果不一样。求补指令是绝对值不变的变号运算，求 补前的H000C的真值是十进制＋12，而求补后的 HFFF4的真值是十进制－12。 求补指令的32位脉冲操作格式为：（D） NEG（P）[D·],[D·]为目软元件的首地址。 求补指令一般使用其脉冲执行方式，否则每个 扫描周期都将执行一次求补操作。
