  1. XXXXX XXXXX PLC控制的电动机自动Ү—∆降压启动软件程序设计和调试

  2. 启动与运行控制 方式切换控制 停止控制 当方式切换开关SA1（端口X4有“1”信号输入）处于闭合状态，则选择电动机自动Ү—∆降压启动控制方式；当方式切换开关SA2（端口X4有“0”信号输入） 处于断开状态，则选 择电动机手动Ү—∆ 降压启动控制方式。 当按下启动按钮SB2（端口X2有“1”信号输入），电动机定子绕组以Y形连接启动（端口Y0、Y1得电），待转速升到接近额定转速时（设定为5秒钟后，用PLC内部定时器T0定时5S），电动机定子绕组自动转为△形连接（端口Y1失电，Y0、Y2得电），使电动 机进入全压运行。 当按下停止按钮SB1（端口X1有“1”信号输入），电动机运行停止（Y0、Y1、Y2失电）。

  3. 图5-2-5 程序 设计流程图 程序设计流程图。根据控制要求的分析，PLC控制的电动机自动Ү—∆降压启动的程序设计流程图如图5-2-5所示：

  4. 梯形图程序设计。根据程序设计流程图的思路，我们可以选用主控指令来实现。梯形图程序如图5-2-6所示。 图5-2-6 梯形图

  5. 图5-2-7 MC、MCR的输入 根据以上设计出来的图5-2-6梯形图程序进行程序输入，输入的方式是以梯形图方式进行输入。以下在编程软件FWGP/WIN-C环境中输入程序的要点： ①新建时，注意选择机型：FX2N。 ②MC、MCR的输入，要用对话框形式输入，指令和操作数之间要保留有空格。如图5-2-7所示。

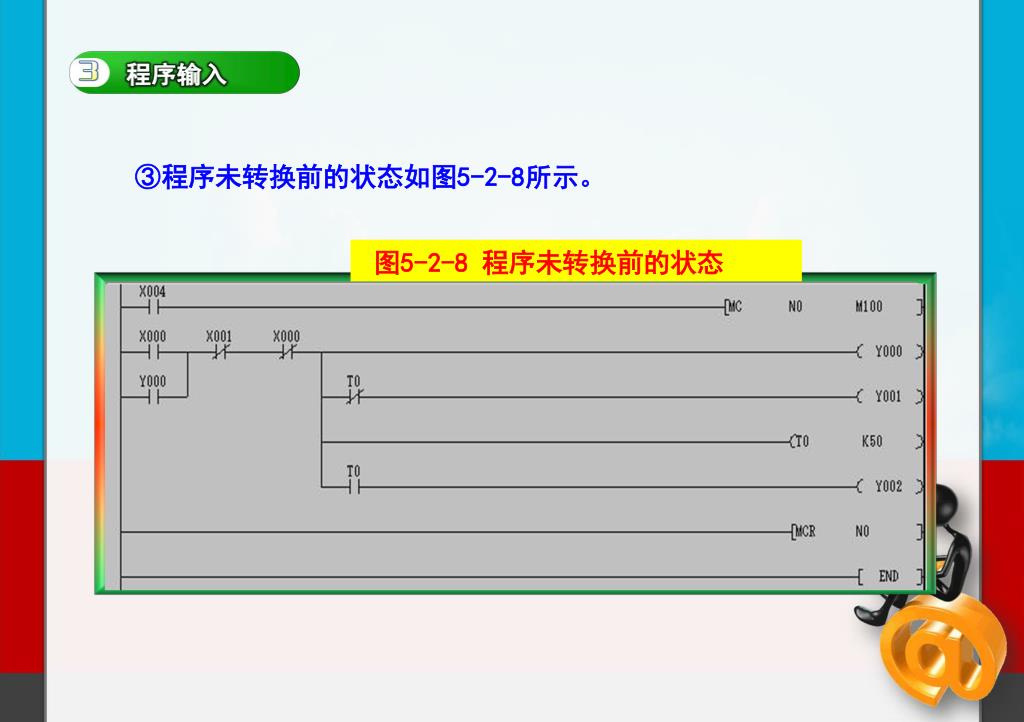

  6. ③程序未转换前的状态如图5-2-8所示。 图5-2-8 程序未转换前的状态

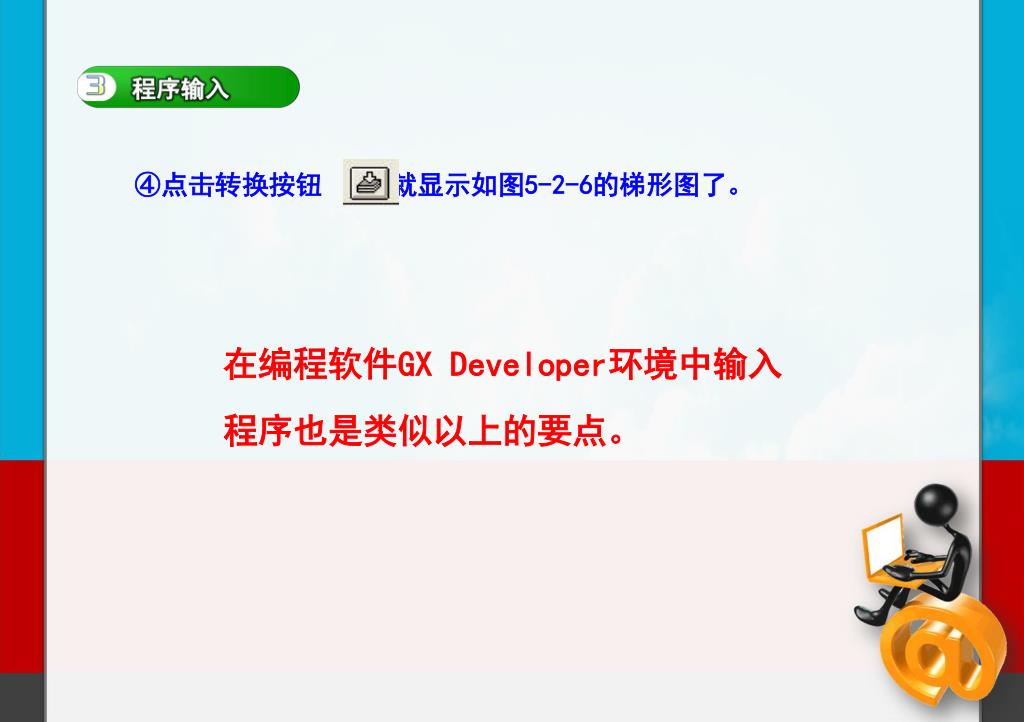

  7. ④点击转换按钮 就显示如图5-2-6的梯形图了。 在编程软件GX Developer环境中输入程序也是类似以上的要点。

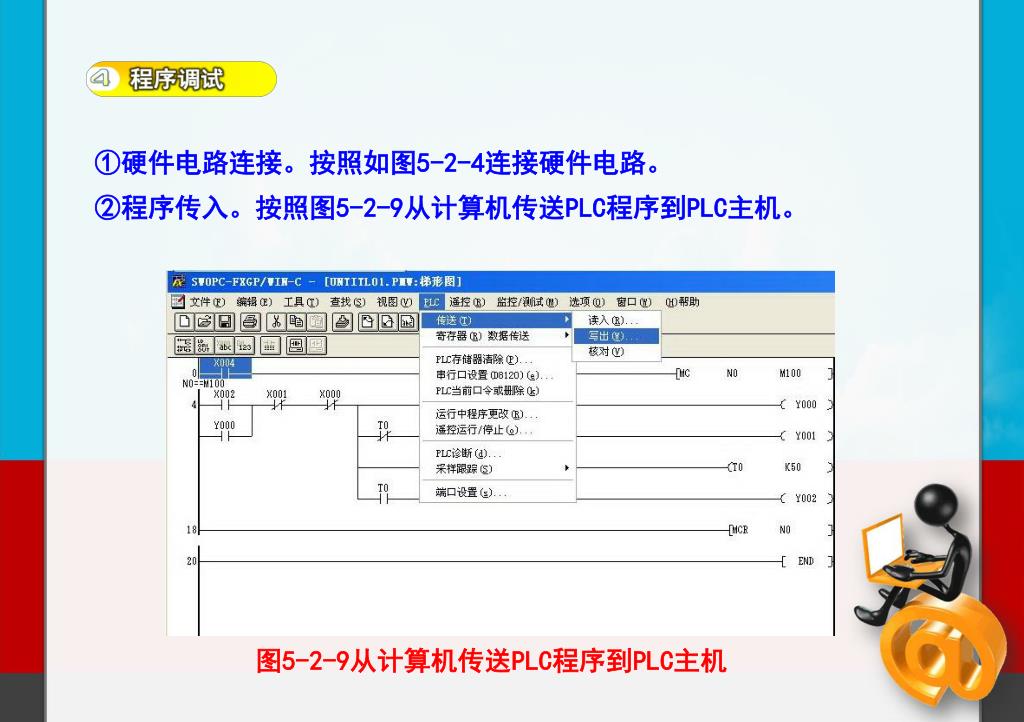

  8. ①硬件电路连接。按照如图5-2-4连接硬件电路。①硬件电路连接。按照如图5-2-4连接硬件电路。 ②程序传入。按照图5-2-9从计算机传送PLC程序到PLC主机。 图5-2-9从计算机传送PLC程序到PLC主机

  9. ③控制PLC进入运行状态。按照图5-2-10(a)、(b)的遥控方式让③控制PLC进入运行状态。按照图5-2-10(a)、(b)的遥控方式让 PLC主机处于运行状态，也可通过手动控制PLC外部的 “Pro/RUN”切换开关使PLC处于运行状态。 图5-2-10 遥控方式让PLC主机处于运行状态(a)

  10. 图5-2-10 遥控方式让PLC主机处于运行状态(b)

  11. 程序运行。按照控制要求中去动作方式开关SA1、启动按钮SB2、停止按钮SB1，观察电动机运行现象是否与控制要求相吻合，完成调试。程序运行。按照控制要求中去动作方式开关SA1、启动按钮SB2、停止按钮SB1，观察电动机运行现象是否与控制要求相吻合，完成调试。 程序监控。点击编程软件工具栏中的监控按钮 ，监控程序的运行，观察各编程元件的变化。
