Presentation Transcript

  1. XXXXX XXXXX

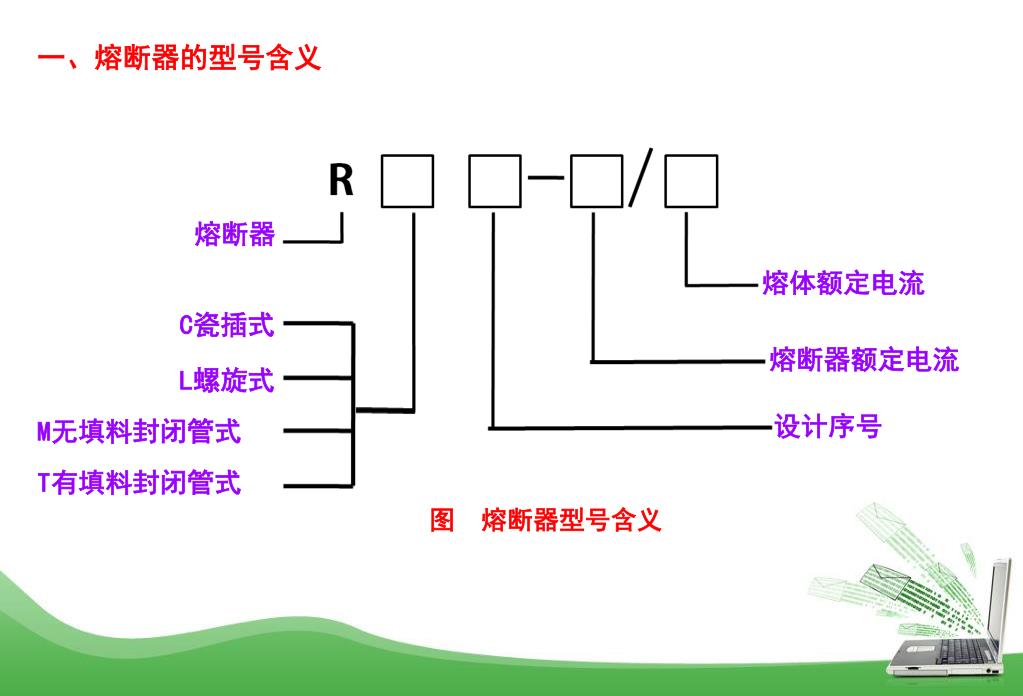

  2. 一、熔断器的型号含义 熔断器 熔体额定电流 C瓷插式 熔断器额定电流 L螺旋式 设计序号 M无填料封闭管式 T有填料封闭管式 图 熔断器型号含义

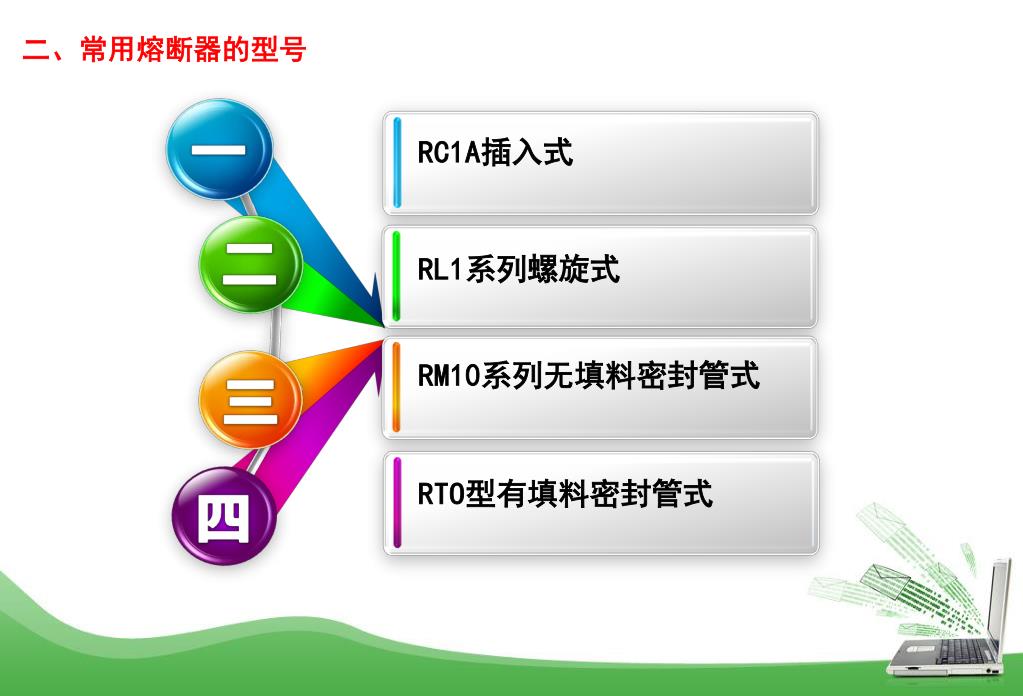

  3. RC1A插入式 RL1系列螺旋式 RM10系列无填料密封管式 RTO型有填料密封管式 二、常用熔断器的型号

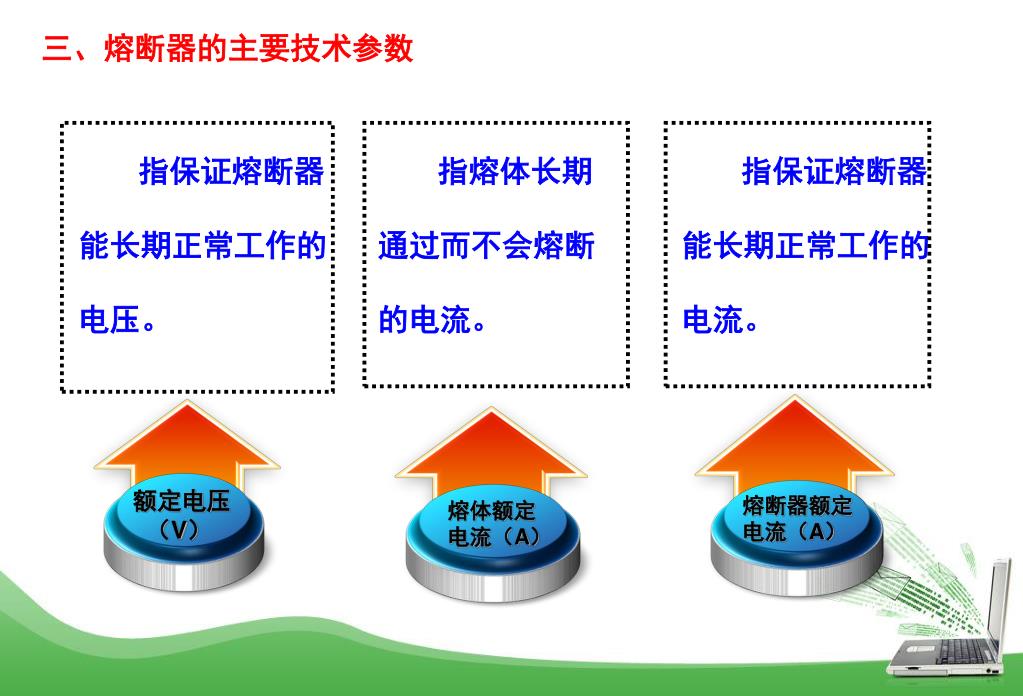

  4. 额定电压 （V） 熔体额定 电流（A） 熔断器额定 电流（A） 三、熔断器的主要技术参数 • 指保证熔断器能长期正常工作的电压。 指熔体长期通过而不会熔断的电流。 指保证熔断器能长期正常工作的电流。

  5. 极限分断能力 时间-电流特性 三、熔断器的主要技术参数 指熔断器在额定电压下能开断的最大短路电流。 熔断器串接于被保护电路中，电流通过该熔体时产生热量与电流平方和电流通过时间成正比，电流越大，则熔体熔断时间越短，这种特性称为熔断器的反时限保护特性或安秒特性。

  6. RL1系列熔断器的技术参数

  7. 四、熔断器的选用 (一) 熔断器类型的选择 应根据使用场合选择熔断器的类型。 • 如果预期短路电流不是太大，从经济性角度出发，可优选RM10、RL6、RL7系列的熔断器。 • 如果预期短路电流较大，应选用分断能力较高的熔断器，如：RT12、RT14、RT15系列的熔断器。 • 保护电动机的熔断器，一般不要求有较大容量和限流作用，而是希望熔化系数适当小些。所以宜选用锌质熔体和铅锡合金熔体。 • 电网配电一般用管式熔断器； • 电动机保护一般用螺旋式熔断器； • 照明电路一般用瓷插熔断器； • 保护可控硅元件则应选择快速熔断器

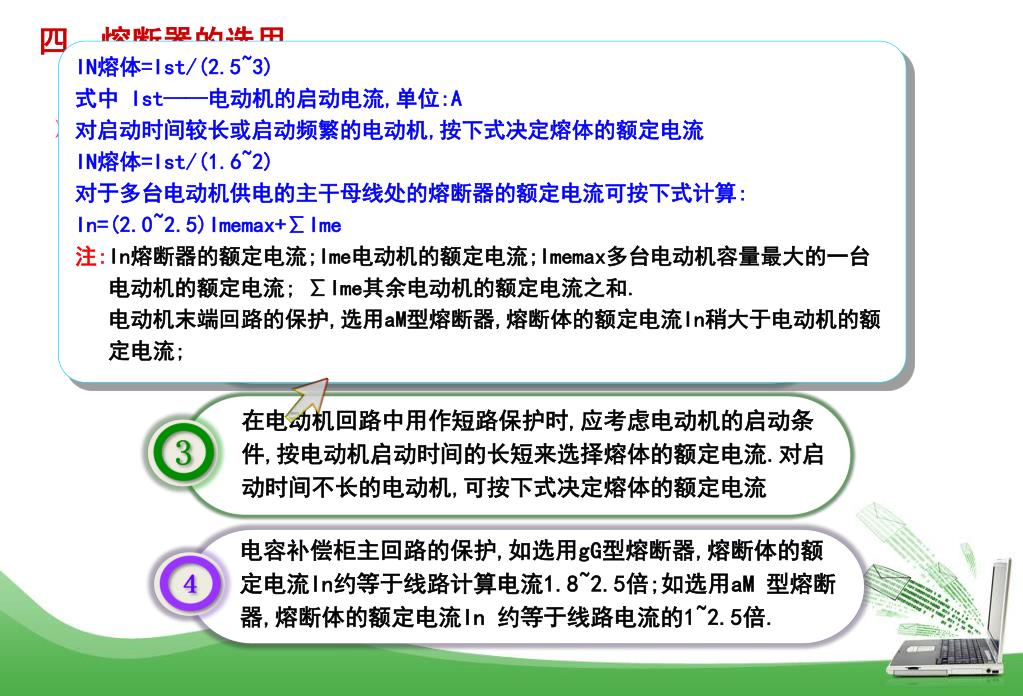

  8. IN熔体=Ist/(2.5~3) 式中 Ist——电动机的启动电流,单位:A 对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流 IN熔体=Ist/(1.6~2) 对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2.0~2.5)Imemax+∑Ime 注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台 电动机的额定电流; ∑Ime其余电动机的额定电流之和. 电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额 定电流; 四、熔断器的选用 （二）熔断器规格的选择 • 1． 熔体额定电流的选择 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流. 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流. 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.

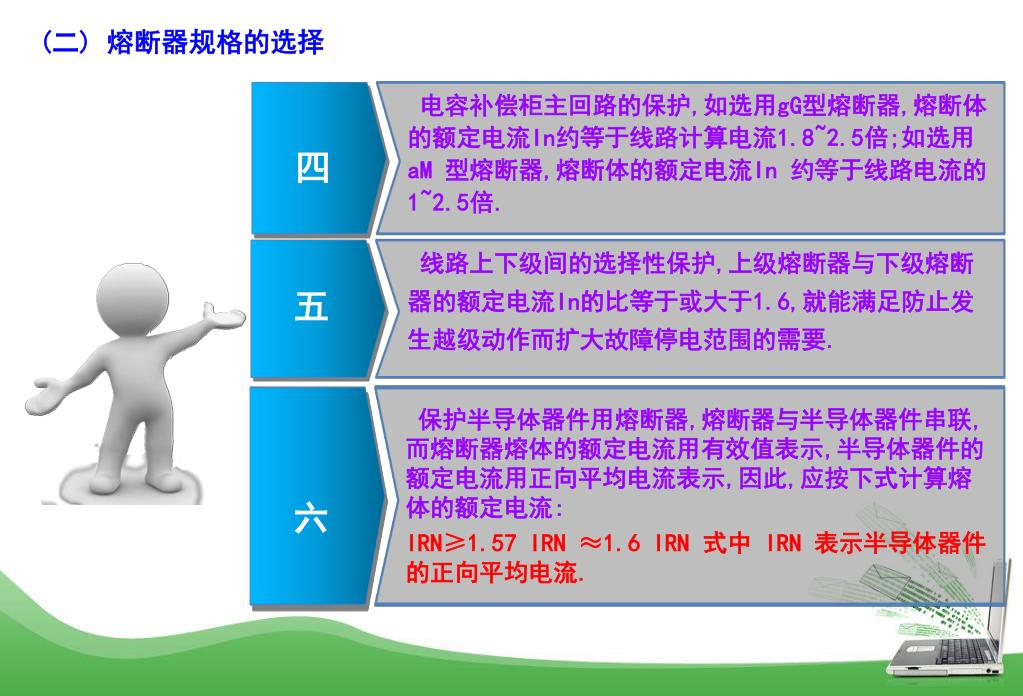

  9. (二) 熔断器规格的选择 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍. 四 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要. 五 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流. 六

  10. (二) 熔断器规格的选择 降容使用： 在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度 空气流动 连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高,其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命. 七 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围. 八

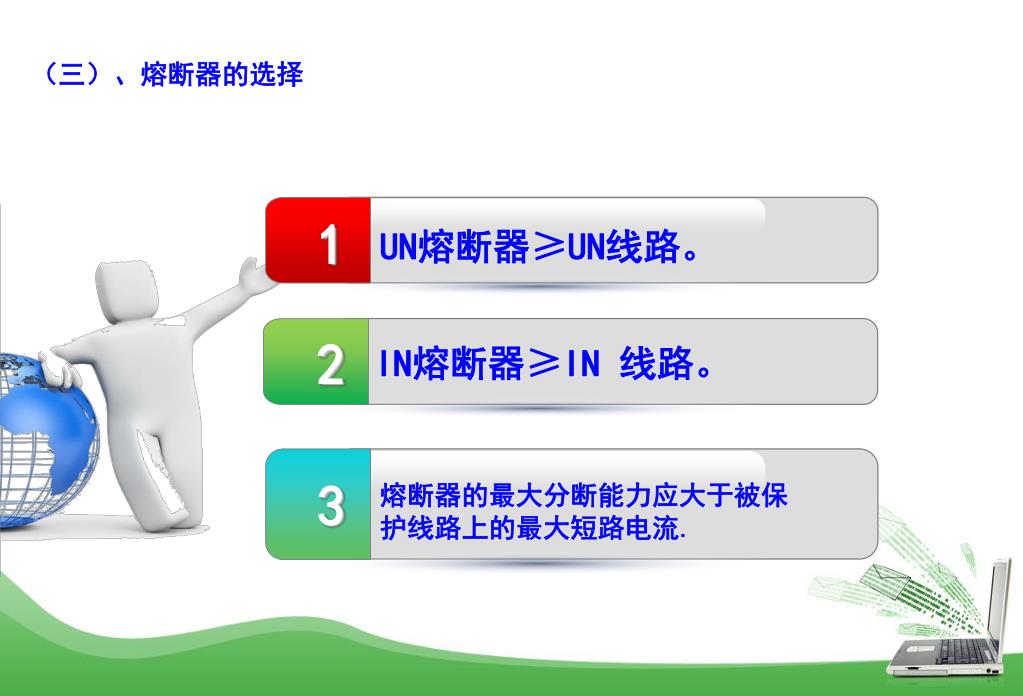

  11. UN熔断器≥UN线路。 1 IN熔断器≥IN 线路。 2 熔断器的最大分断能力应大于被保护线路上的最大短路电流. 3 （三）、熔断器的选择
