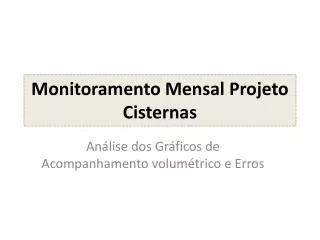

Monitoramento Mensal Projeto Cisternas

1. Monitoramento Mensal Projeto Cisternas Análise dos Gráficos de Acompanhamento volumétrico e Erros

2. Níveis cisternas monitoradas

3. Monitoramento e Dados

4. SJC 1 – 1026 Curral do Meio • Cisterna com 18,59m³ • Área de captação 38,94m² • Família com 5 pessoas (sendo 1 criança) • Não recebe água de carro-pipa • Retira água com Bomba • Possui água encanada • Usa água da cisterna para beber e cozinhar

5. SJC1 – 1026 Curral do Meio Gráfico de erros observado x calculado Acompanhamento volumétrico e balanço hídrico Observa-se que os valores calculados através de balanço hídrico diário sempre se situam acima dos valores que foram observados nas datas das campanhas. Isso nos mostra que os valores calculados estão sendo maiores que os observados. Desta forma, podemos estar considerando valores de demanda menores do que os que estão sendo consumidos na realidade, ou as perdas estão sendo bem maiores do que as consideradas (coeficiente de perda). Os erros sempre são negativos (valores calculados maiores que observados). Valores Volumes

6. SJC 2 – 521 Sítio Pombo • Cisterna com 20,11m³ • Área de captação 79,3m² • Família com 3 pessoas • Recebe água de carro-pipa • Retira água com Bomba • Usa água da cisterna para beber, cozinhar e higiene pessoal

7. SJC 2 – 521 Sítio Pombo Acompanhamento volumétrico e balanço hídrico Gráfico de erros observado x calculado Apesar de declarar no questionário que recebia água de carro-pipa, este sistema não recebeu em nenhum dos meses em que foram feitas coletas de dados. E como nos primeiros meses de coleta ela esteve praticamente vazia, havendo acréscimo apenas em abril (quando houve significativa chuva da região) podemos confirmar o fato. Houve comportamento semelhante ao SJC1 no que diz respeito aos valores de balanço sempre serem maiores que o observado. Neste caso com bem mais semelhança entre o comportamento de ambos, como podemos observar nos gráficos de acompanhamento e erro. Valores Volumes

8. SJC 3 – 524 Sítio Pombo • Cisterna com 19,02m³ • Área de captação 159,9m² • Família com 5 pessoas • Não recebe água de carro-pipa • Retira água com Bomba • Usa água da cisterna para bebere cozinhar

9. SJC 3 – 524 Sítio Pombo Acompanhamento volumétrico e balanço hídrico Gráfico de erros observado x calculado Esse sistema, apesar de ter declarado no questionário não receber, recebeu água de carro-pipa no mês de Março. O que pode ser observado tanto nos valores de volume ao lado (significativo aumento do valor observado em relação ao calculado). Se mostrando ainda mais constante com o aumento da chuva em abril. Tem-se o mesmo comportamento dos casos anteriores nos demais meses, com valores de balanço tendo quase que o mesmo comportamento dos observados, considerando um erro entre os dois casos. Valores Volumes

10. SJC 4– 526 Malhada da Roça • Cisterna com 19,14m³ • Área de captação 158,76m² • Família com 3 pessoas sendo 1 criança • Recebe água de carro-pipa • Retira água com Balde • Usa água da cisterna para beber

11. SJC 4 – 526 Malhada da Roça Acompanhamento volumétrico e balanço hídrico Gráfico de erros observado x calculado Assim como em SJC. Apesar de ter declarado receber, esse sistema não recebeu carro-pipa em nenhum dos meses em qeu houve coleta de dados. Neste caso podemos observar uma diferença de comportamento em relação aos casos anteriores, com maior variação entre os valores observado e calculado, não seguindo uma mesma linha, mas obtendo-se valores totalmente aleatórios. Sendo por algumas vezes bem parecidos e em outras os valores de balanço diário sendo bem maiores do que o observado (pode-se considerar que houve bem mais consumo de água do que o previsto nos cálculos). Valores Volumes
